Устройство бензопилы штиль 361

Пилы Штиль и Партнёр

В бензопилах Штиль 250, 361, а также Партнёр 351, 350 регулировка карбюратора осуществляется с помощью винтов Н и Л путём выставления пропорций бензина и воздуха. Если их отпустить, то произойдёт добавление большой части топлива и поэтому обороты будут высокими, в противном случае наоборот, будут падать.

Читать также: Классы точности болтов и чем они отличаются

Холостые обороты в бензопилах Партнёр регулируются с помощью винта с буквой Т, а у Штиля, как правило, нужно искать маркировку ЛА. Стандартная настройка бензопилы осуществляется при финальных испытаниях. В основном после таких настроек процент топлива в рабочей смеси больше чем воздуха, что не соответствует оптимальным параметрам. Но их необходимо сохранить в первые часы работы во время обкатки устройства. После этого пилу можно регулировать самостоятельно, но работать хорошо она будет и на заводских настройках.

Но если решено регулировать самостоятельно, то действия требуется совершать в такой последовательности:

• регулировка винта Л;
• потом настроить жиклёр Н;
• после этого переходить к настройке холостого хода с помощью винта Т (если бензопила Штиль — ЛА).

Сначала винт Л нужно крутить в обоих направлениях для того, чтобы найти максимальную частоту оборотов мотора. Если та точка найдена, то тогда этот же винт прокрутить на ¼, тем самым немного сбавив обороты. Если при этом цепь на холостом ходу продолжает двигаться, необходимо немедленно провернуть винт Т (ЛА) до полной остановки цепи.

После настройки максимальных оборотов винтом Н, необходимо проверить по тахометру частоту. В том случае, когда она не соответствует указанным в сервисной книжке, настройку нужно провести повторно. Когда на максимальных оборотах выходит очень много дыма из выхлопной трубы, то смесь слишком богатая топливом, если слышатся шумы и двигатель сильно греется, то наоборот — бедная. Потом нужно отрегулировать холостые обороты. При правильной настройке должно наблюдаться ровное звучание мотора на низких оборотах, при этом цепь не должна двигаться.

История компании, отличие оригинала от подделки

Немецкая компания Stihl была основана Андреасом Штилем в 1921 году в Германии. Первая бензопила этой компании была выпущена в 1929 году. Агрегат весил около 48 кгю и обслуживался двумя операторами. Инженеры компании “Штиль” продолжили разработки, направленные на усовершенствование данного агрегата. За длительный период своего существования первая модель бензопилы сильно видоизменилась и уменьшилась в весе, а также получила множество полезных дополнений:

• цепь бензопилы была оснащена специальными режуще-скребковыми зубцами;
• была внедрена в эксплуатацию система автоматической подачи смазки на цепь;
• получила центробежную муфту;
• установили первый карбюратор мембранного типа;
• бензоинструмент получил специальные подрессоренные крепления рукояток, обеспечивающие защиту оператора от вибрации во время работы;
• бензопила Stihl была оборудована дополнительной защитой, выполнявшей роль тормоза цепи.

Новшества продолжаются и по сей день. Представительства и товары компании появились в более 160 государствах на пяти континентах. Однако стоит отметить, что выпуском агрегатов занимаются всего два завода: первый размещен на родине в Германии, второй — в США.

Регулировка карбюратора бензопилы штиль 250

Рис. 2. Регулировка карбюратора бензопилы Штиль 250.

Пошаговая регулировка карбюратора Штиль МС 250 со счетчиком оборотов осуществляется в следующей последовательности:

1. Заглушить двигатель, винты H и L следует закрутить до упора, затем вывернуть оба на один оборот.
2. Двигатель завести, прогреть. На максимальных оборотах винтом Н добиться максимальной частоты коленчатого вала 14000 об/мин, зафиксированной тахометром либо счетчиком оборотов двигателя. Удерживать максимальные обороты двигателя не более 10 секунд.
3. Болтом LA упора холостого хода добиться начала движения цепи. После этого повернуть болт LA на ¼ оборота против часовой стрелки.
4. Проверить разгон механизма бензопилы Штиль 250. Регулировка карбюратора продолжается, если обороты холостого хода неустойчивы или бензопила разгоняется недостаточно. Винт L необходимо слегка повернуть против часовой стрелки. Пила при этом должна быстро набрать обороты, устойчиво функционировать на холостом ходу. Окончательно подкорректировать работу винтом LA. По тахометру холостой ход должен соответствовать каталожному значению 2800 об/мин.

Аналогично производится регулировка карбюратора бензопилы Штиль 211 своими руками.

В своей статье автор максимально подробно осветил все детали регулировки всем знакомого механизма производства Германии под названием пила Штиль 250. Регулировка карбюратора несложная и доступная каждому домашнему мастеру. Выполняя рекомендации, изложенные автором статьи, каждый может настроить свою бензопилу Штиль 250 и наслаждаться ее безупречной работой.

Соотношение топливной смеси

Моторное масло для двухтактных двигателей STIHL 1:50:

1:50 = 1 часть масла + 50 частей бензина

другие марочные моторные масла для двухтактных двигателей классификации ТС:

1:25 = 1 часть масла + 25 частей бензина

Примеры соотношений топливной смеси:

Количество бензина	STIHL — масло для двухтактных двигателей	Другие моторные масла спецификации 2Т-ТС
литры	литры	(см³)	литры	(см³)
1	0.02	(20)	0.04	(40)
5	0.10	(100)	0.20	(200)
10	0.20	(200)	0.40	(400)
15	0.30	(300)	0.60	(600)
20	0.40	(400)	0.80	(800)
25	0.50	(500)	1.00	(1000)

Если остались вопросы, по регулировке, посмотрите видеоинструкцию по регулировке карбюратора на бензопиле Штиль 230 и 250:

Двигатель внутреннего сгорания работает, сжигая предварительно подготовленную смесь из воздуха, масла и бензина. Регулировка карбюратора бензопилы нужна, чтобы приготовить смесь в необходимой пропорции. От работы карбюратора зависит, будет ли двигатель работать с заявленной мощностью или заглохнет.

Независимо от компании изготовителя, принцип и порядок работы карбюратора двигателей внутреннего сгорания одинаков. Для смешения воздуха и горючего, карбюратор представляет прибор, включающий:

• воздушную трубку с сужением;
• систему подачи топлива;
• регулирующую воздушную заслонку.

Воздух под атмосферным давлением, пройдя воздухоочиститель, подаётся в зону сужения, где его расход регулируется перекрывающей сечение, плоской заслонкой. После сужения в трубе возникает разряжение. В результате вакуум засасывает горючее из трубки топливоподачи, выход из которой регулируется топливной иглой, соединённой с поплавковой камерой жиклером. Устройство карбюратора бензопилы в принципе не отличается от других смесителей топлива двигателей внутреннего сгорания.

Принцип смешения заключается в регулировании воздушной заслонки, уровня поплавка, в зависимости от степени разряжения. Открываем воздух – поступает больше топлива, двигатель увеличивает обороты. Правильное соотношение горючей смеси зависит от точной регулировки карбюратора бензопилы. Если в топливе много воздуха, мощность падает, смесь называют обеднённой. При недостатке воздуха идёт большой расход горючего, неполное сгорание, нагар на цилиндре и выхлоп несгоревшего горючего. Это говорит, что смесь перенасыщенная.

Признаки хорошей работы карбюратора бензопилы:

• двигатель работает ровно, напоминая по звуку четырехтактный;
• быстрый набор оборотов;
• на холостом ходу цепь не прокручивается.

Устройство и принцип работы карбюратора Хускварна

Для успешного проведения настройки карбюратора бензопилы Хускварна необходимо знать его устройство и понимать то, как он работает. На самом деле все не так сложно, как кажется на первый взгляд.

Карбюратор пилы имеет встроенный топливный насос, который отвечает за транспортировку смеси бензина с маслом, а также диафрагму, игольчатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу топлива в главную камеру и две заслонки.

Одна из заслонок предназначена для регулировки подачи топлива в цилиндр при нажатии на газ, она называется дроссельной, вторая — отвечает за ограничение подачи воздуха из воздушного фильтра для облегчения запуска холодной бензопилы Хускварна. В тот момент, когда оператор перекрывает при помощи воздушной заслонки подачу воздуха в карбюратор, происходит обеднение топливной смеси и увеличение её подачи в цилиндр, за счет чего бензопила запускается намного легче, чем в том случае, когда холодный запуск проводится в обычном режиме.

В работе карбюратора Хускварны участвует клапан-форсунка, которая распыляет топливо и предотвращает поступление воздуха в основную камеру. Часто проблемы при работе пилы могут быть вызваны дефектами именно этого элемента. Например, клапан, при неправильном хранении бензопилы может залипнуть, подача топлива прекратится, что сделает работу двигателя невозможным. Также нарушения в работе форсунки могут стать причиной подсоса воздуха в главную топливную камеру карбюратора. В таких случаях корректировка положения регулировочных винтов не исправит ситуации, понадобится проведение ремонта или замена узла.

За настройку качества и количества смеси, а так же количество оборотов коленчатого вала в холостом режиме отвечают три регулировочных винта, установленных в корпусе карбюратора:

• винт (L) – регулирует количество топлива в режиме низких и средних оборотов;
• (H) – отвечает за тягу на высоких оборотах и их количество;
• (Т) – изменяет положение заслонки дросселя, тем самым регулирует количество топливной смеси, поступающей в цилиндр и работу двигателя инструмента в режиме холостого хода.

Винты (L) и (H) нельзя регулировать, не имея определенных знаний и опыта. Неправильная настройка качества и количества топливной смеси может привести к тому, что двигатель перестанет работать или будет работать неправильно, что приведет к его быстрому износу или даже заклиниванию.

Устройство и принцип работы

Карбюратор бензопилы Stihl MS 361 состоит из 42 деталей, включая прокладки и винты крепления. Основные узлы:

• корпус с каналами подачи воздуха и топлива, накопительной камерой;
• диффузор;
• жиклеры;
• воздушная и дроссельная заслонки;
• мембрана;
• насос ручной подкачки топлива (праймер).

Топливо из бензобака поступает в карбюратор, там распыляется, смешивается с воздухом, образованная топливно-воздушной смесь подается в камеру сгорания. Смесь с повышенным содержанием бензина называется обогащенной. Если воздуха больше, а воздуха меньше, смесь становится обедненной. Состав смеси корректируется регулировочными винтами. Карбюратор считается сложным устройством, потому что обеспечивает работу ДВС в трех разных режимах – холодного запуска, холостого хода и на максимальных оборотах.

После запуска в камере сгорания при работе ДВС образуется разрежение, в которое топливно-воздушная смесь засасывается автоматически.

На холостых оборотах дроссельная заслонка закрыта, поступление смеси ограничено.

При нажатии ручки газа дроссельная заслонка приоткрывается, увеличивается подача смеси и обороты ДВС.

Накопительную емкость по привычке иногда называют «поплавковой камерой», хотя в мембранных карбюраторах поплавка нет.

В положении «газ на всю» дроссельная и воздушная заслонка открыты полностью. Поступление бензина в этом режиме регулируется только калиброванным отверстием в жиклере высоких оборотов. Регулировочный винт Н при настройке может уменьшить или увеличить проток бензина через это отверстие. Винты L и LA регулируют холостые и малые обороты.

Внешний вид карбюратора бензопилы Штиль МС 361

Ремонт бензопилы

Инструкция по эксплуатации Штиль 361 запрещает производить ремонт инструмента самостоятельно. Более того, даже простое обслуживание она рекомендует делать в специализированных сервисах. Тем не менее возникают моменты, когда бензопилу нужно восстановить срочно, а ремонтная мастерская находится далеко.

Сложные ремонты Штиль 361 в домашних условиях не делаются, а простые, в случае необходимости, выполнить можно. В основном они связаны с заменой узлов и деталей пильной гарнитуры. В основе алгоритма ремонта лежит замена неисправной детали новой. Таким образом меняются шина, звездочка, сцепление и маховик. Как это делается – подробно представлено на видео.

Выполняя ремонт Stihl MS 361 самостоятельно легко окончательно испортить пилу. Восстановление может выражаться такой цифрой, что легче будет купить новую. Поэтому ремонтировать инструмент нужно в специализированной мастерской.

Достоинства и недостатки

Оригинальные карбюраторы бензопил Stihl не имеют технических недостатков. Это изделие от немецких производителей, технически продуманное и современное. Сечения каналов и пропускная способность калиброванных отверстий точно рассчитаны.

Карбюратор фирмы Walbro используемый на бензопилах Stihl MS 361

Двигатель с таким карбюратором не потребляет лишнего топлива, но способен работать на полную мощность. Для его изготовления применяются подходящие по своим свойствам материалы. Металл не окисляется, достаточно прочен. Пластиковые детали не разъедаются бензином и служат достаточно долго.

Оригинальные карбюраторы бензопил Stihl не ломаются ещё и потому, что карбюраторы на любых бензопилах не испытывают больших механических и температурных нагрузок. Выйти из строя в оригинальном карбюраторе бензопилы Stihl MS 361 могут только прокладки и мембрана. После многолетней эксплуатации пластик может изменить свои свойства, стать жестким или хрупким. В этом случае можно приобрести ремкомплект и заменить старые детали.

Но 100% гарантии вечной работы для своих изделий не может дать ни один производитель.

Иногда карбюраторы от бензопилы Stihl MS 361 покупают для того, чтобы установить их на бензопилы других брендов схожей мощности.

Достоинства и недостатки

Оригинальные карбюраторы бензопил Stihl не имеют технических недостатков. Это изделие от немецких производителей, технически продуманное и современное. Сечения каналов и пропускная способность калиброванных отверстий точно рассчитаны.

Карбюратор фирмы Walbro используемый на бензопилах Stihl MS 361

Двигатель с таким карбюратором не потребляет лишнего топлива, но способен работать на полную мощность. Для его изготовления применяются подходящие по своим свойствам материалы. Металл не окисляется, достаточно прочен. Пластиковые детали не разъедаются бензином и служат достаточно долго.

Проблемы возникают в основном с контрафактными карбюраторами от неизвестных производителей.

Оригинальные карбюраторы бензопил Stihl не ломаются ещё и потому, что карбюраторы на любых бензопилах не испытывают больших механических и температурных нагрузок. Выйти из строя в оригинальном карбюраторе бензопилы Stihl MS 361 могут только прокладки и мембрана. После многолетней эксплуатации пластик может изменить свои свойства, стать жестким или хрупким. В этом случае можно приобрести ремкомплект и заменить старые детали.

Покупать новый карбюратор в сборе требуется крайне редко, только в исключительных случаях.

Но 100% гарантии вечной работы для своих изделий не может дать ни один производитель.

Иногда карбюраторы от бензопилы Stihl MS 361 покупают для того, чтобы установить их на бензопилы других брендов схожей мощности.

Регулировка карбюратора

Регулировка и настройка карбюратора Stihl MS 361 производится на заводе-изготовителе. В случае падения мощности двигателя можно исправить эту проблему самостоятельно. Прежде всего нужно очистить воздушный фильтр и искрогаситель глушителя.

Регулировка осуществляется винтами, помеченными стрелками. Вначале делается стандартная регулировка:

• винт H поворачивается влево до упора;
• болт L повернуть вправо до упора, затем отпустить на 1/4 оборота.

Если двигатель глохнет на холостых оборотах, нужно болт L отвернуть на ¼ оборота и винт LA поворачивать вправо до тех пор, пока не начнет двигаться пильная цепь. После этого винт LA повернуть обратно на ½ оборота.

При движении цепи на оборотах холостого хода болт L отворачивается на ¼ оборота, а винт LA поворачивается влево до момента остановки цепи. Затем этот винт довернуть на 1/2 оборота в том же направлении. Каким образом все это делается на пиле, доходчиво показано на видео.

Регулировка карбюратора бензопилы Stihl MS 361 своими руками

Три регулировочных винта предназначены в основном для заводской регулировки. После сборки карбюратора и пилы, настраиваются каждый из них поочередно, на специальных стендах, с учетом особенностей каждой бензопилы Stihl MS 361. Винты надежно зафиксированы и в процессе эксплуатации и самопроизвольно не раскручиваются. Регулировка требуется редко. А именно:

• При критическом износе поршневой системы, когда степень сжатия (компрессия) сильно изменилась.
• При замене поршневой системы, когда бензопила работает не так, как во время заводской настройки.
• При работе в горах, где из-за низкого атмосферного давления двигателю не хватает кислорода, и требуется увеличить подачу воздуха (обеднить смесь).

В прочих случаях чаще всего требуется регулировка холостых оборотов, если двигатель в этом режиме глохнет.

Необходимые инструменты

Особенность бензопилы Stihl MS 361 – легкий доступ к карбюратору. Достаточно снять крышку и воздухоочиститель. Поэтому для регулировки не нужен никакой инструмент, кроме отвертки. Для профессиональной регулировки потребуется тахометр. Он покажет число холостых и максимальных оборотов. Правильная регулировка должна обеспечить 2500 об/мин на холостых и 10 000 об/мин на максимальных оборотах.

При отсутствии тахометра максимальные обороты определяют на слух. Холостые – в двух границах: бензопила не должна глохнуть, когда холостые обороты малы, цепь не должна двигаться, когда обороты слишком велики.

Тахометр позволяет более точно отрегулировать максимальные и минимальные обороты бензопилы

Пошаговый алгоритм регулировки

Перед регулировкой нужно убедиться, что воздушный фильтр чист. Если он забит, может не хватать воздуха для полного сгорания топливной смеси. Поэтому двигатель работает некорректно. Возможно, регулировка не требуется, а нужно почистить или сменить фильтр.

Фильтр снимают и пробуют, как работает двигатель без него. Если хорошо, то проблема в фильтре.

Также проверяется наличие нагара в решетке искрогасителя и глушителе. Если выход выхлопных газов затруднен, двигатель также работает некорректно и проблема не в настройке карбюратора.

Стандартная регулировка

Производитель бензопилы Stihl MS 361 в Руководстве по эксплуатации (стр.37) рекомендует следующий алгоритм регулировки карбюратора:

• Регулировочный болт высоких оборотов H вращать по часовой стрелке до упора, но не более чем на 3/4 оборота.
• Регулировочный болт холостого хода L закрутить по часовой стрелке до упора. Затем вывернуть против часовой стрелки на 1/4 оборота.
• Двигатель завести и прогреть в течении 7-10 мин.
• Дальше холостой ход корректируется регулировкой упорного винта LA при работающем двигателе. Его вкручивают по часовой стрелке, увеличивая холостые обороты, пока цепь не начнет двигаться. Затем винт LA откручивают назад на 1/2 оборота.
• Если при регулировке винтом LA не удается правильно отрегулировать холостые обороты (двигатель глохнет или цепь крутится), их корректируют винтом L. Его откручивают на 1/4 оборота. Затем продолжают регулировку винтом LA, откручивая его против часовой стрелки, пока цепь не остановится. Затем в том же направлении ещё примерно на 1/2 оборота. Но так, чтобы двигатель не глох на холостых оборотах.

Кроме рекомендаций производителя, есть практические моменты регулировки карбюратора.

Регулировочные винты карбюратора бензопилы Штиль МС 361

Нюансы, которые нужно знать

При поворотах любого винта меняется заводская настройка

Поэтому крайне важно запоминать или записывать количество оборотов, на которые изменилось положение винтов при регулировке. Например, если винт закручивается до упора, его нужно закручивать, обязательно считая обороты

Только это даст возможность вернуться к параметрам заводской регулировки, если она окажется неудачной.

Регулировку высоких оборотов проще всего проводить при работающем двигателе. Винт Н поворачивают маленькими шагами на 1/4 – 1/2 оборота в ту или другую сторону. Нажатием ручки газа пробуют, как реагирует двигатель на изменение настройки. Изменения в оборотах определяют на слух или с помощью тахометра.

После корректировки высоких оборотов чаще всего требуется поправить регулировку холостого хода.

Познавательное видео

Автор видео показывает пример оригинальных карбюраторов китайского производства, которые используются на бензопилах Stihl MS 361 – Zam. Проводит его сравнение с немецким карбюратором Walbro. Также приводит пример подделки карбюратора. Видео очень полезное, рекомендуется к просмотру как новичкам, так и опытным. Думали проблема в карбюраторе, а оказалось он тут совсем не при делах, все гораздо серьезнее.

Устройство и принцип работы

Карбюратор бензопилы Stihl MS 361 состоит из 42 деталей, включая прокладки и винты крепления. Основные узлы:

• корпус с каналами подачи воздуха и топлива, накопительной камерой;
• диффузор;
• жиклеры;
• воздушная и дроссельная заслонки;
• мембрана;
• насос ручной подкачки топлива (праймер).

Топливо из бензобака поступает в карбюратор, там распыляется, смешивается с воздухом, образованная топливно-воздушной смесь подается в камеру сгорания. Смесь с повышенным содержанием бензина называется обогащенной. Если воздуха больше, а воздуха меньше, смесь становится обедненной. Состав смеси корректируется регулировочными винтами. Карбюратор считается сложным устройством, потому что обеспечивает работу ДВС в трех разных режимах – холодного запуска, холостого хода и на максимальных оборотах.

При холодном запуске бензин подкачивают насосом (кнопкой праймера). В этот момент в еще сухую камеру сгорания попадает обогащенная смесь с большим количеством бензина, что облегчает запуск. При запуске воздушная заслонка закрыта.

После запуска в камере сгорания при работе ДВС образуется разрежение, в которое топливно-воздушная смесь засасывается автоматически.

На холостых оборотах дроссельная заслонка закрыта, поступление смеси ограничено.

При нажатии ручки газа дроссельная заслонка приоткрывается, увеличивается подача смеси и обороты ДВС.

Функция мембраны – перекрыть подачу топлива в накопительную емкость из бензобака, когда она полна, и открывать, когда топлива становится мало.

Накопительную емкость по привычке иногда называют «поплавковой камерой», хотя в мембранных карбюраторах поплавка нет.

В положении «газ на всю» дроссельная и воздушная заслонка открыты полностью. Поступление бензина в этом режиме регулируется только калиброванным отверстием в жиклере высоких оборотов. Регулировочный винт Н при настройке может уменьшить или увеличить проток бензина через это отверстие. Винты L и LA регулируют холостые и малые обороты.

Внешний вид карбюратора бензопилы Штиль МС 361

Бензопила спокойная мс 250 карбюраторный ремонт

в карбюраторе 240 хриплый, так как есть вещь ездить?

Антон Чучкалов 2 месяца назад

мастера поднялись на триммер соперника na250a, в карбюраторе закрутили 2 регулировочных болта, и теперь триммер не запускается. на самом деле свет затоплен, ведь сухие да, чтобы бросить его. Я никак не могу понять. на этом он был запущен, да был задушен через 10 секунд. Сразу все кажется.

Илья мамонов 2 месяца назад

Виктор Павловец 2 месяца назад

В 361-м ремонте карбюратора, как есть, или есть кучи нюансов?

Дополнительно: Регулировка Карбюратора Бензопилы Штиль Мс 250

Артем Лебедев 3 месяца назад

Привет, у меня Stihl MS 250 не все начинается, можете ли вы напомнить, что вопрос?

andrey conductors 3 месяца назад

король Спасибо за видеозахват ножовки.

король, скажи Богу, как восстановить две нелояльности с 180-ю штилью: штырь, потянув за шнур, чтобы выработать из гнезда, и струна расслабляется (прежде чем она изменила шайбу и запирающую шайбу, удерживающую звезду, поэтому струна полетела, а родные деньги были потеряны, я купил новые у дилера и установил его). Второй вопрос, в режиме ожидания, превращает строку (например, надобно (Th), чтобы проверить скорость, если (конечно), конечно, потому что как?)

Елена Раживина 4 месяца назад

Царь подсказывает. Он горит свечу, по крайней мере, в холодной, по крайней мере, в горячей, если она закрыта или закрыта, воздушный клапан, и если вы погасите свечу, вы можете ее обернуть, вы можете ввести ее, если вы не прикасайтесь к демпферу. Я сделаю твердую дату. Ножовка littlevolume250 работает.

yakudza8282 6 месяцев назад

Привет, расскажи мне, как с тобой бороться? Может приветствовать?

Артем Шелепов 7 месяцев назад

валера соколов 7 месяцев назад

Василий поздоровался, скажи мне по какой-то причине из глушителя маленький ветер 250 — это пламя, а ножовка работает плохо по очереди?

Здравствуйте, за 9 месяцев хранения новая ножовка ms211 не запускается. В самом нижнем положении поднимается, для этого во второй восходящей позиции время ожидания будет 1-2 секунды. Я не помню, чтобы бензин остался в сохранении или нет. Свеча менялась, зерно поесть. еда изменилась.

marattto attto 7 месяцев назад

Alex Normal Спасибо!

Alex Normal 7 месяцев назад

marattto attto В карбюраторе бензин испарится из-за времени длительного хранения, и останется смазка, которая была добавлена ​​к бензину, эта смазка, когда паста становится и удерживает мембрану, которая перекачивает пищу в карбюратор. Удалите карбюратор, просмотрите эту мембрану. Для длительного хранения (более 3 месяцев) необходимо (t) соединить пищу с пилой и погасить емкость 20 мл чистого бензина, бросить пилу и прокачать этот бензин в банку. поворачивается, поэтому карбюратор промывается, поршень не застревает из-за этого короткого времени работы в чистом бензине.

Alesya Drolova 8 месяцев назад

Неисправность системы подачи топлива

Как уже было сказано ранее, обследование неисправного пильного инструмента необходимо начинать с установления наличия бензина в топливной емкости, а также с выяснения технического состояния сапуна.

Ремонт бензопилы Штиль при неисправности системы подачи топлива.

При проверке уровня топлива следует в обязательном порядке открывать пробку бензобачка. Это необходимо делать даже в случае, если у владельца инструмента есть уверенность в том, что бензин в баке имеется.

Нередко пила не может завестись из-за непоступления топлива в камеру сгорания. Причиной этого чаще всего является обыкновенное засорение сапуна — специального перепускного клапана, который служит для выравнивания давления в емкости при постепенном расходе бензина. В таком случае ремонт бензопилы сводится к аккуратной прочистке сапуна обыкновенной швейной иглой.

Устройство карбюратора

На рис. 1 показан современный карбюратор для бензопилы производства Германии «Штиль 250. Он представляет собой узел величиной с половину человеческого кулака. Производителем механизма является компания Walbro, Тайвань. Материал корпуса – нержавеющий стальной сплав. В низу устройства закреплена заслонка, обеспечивающая равномерную подачу топливно-воздушной смеси на камеру сгорания двигателя.

Рис. 1. Карбюратор для бензопилы «Штиль».

Здесь же выполнены отверстия для крепления узла к корпусу силового агрегата. Между фланцами подачи смеси и камеры сгорания двигателя установлена уплотнительная прокладка. Под штоком дроссельной заслонки расположен ускорительный насос. Он представляет собой небольшой поршенек с резиновым колечком.

На передней части корпуса находится ряд удобных для пользования подпружиненных регулировочных винтов:

• холостого хода;
• максимальные обороты;
• количество смеси;
• качество смеси.

Регулировка карбюратора бензопилы штиль производится именно этими винтами.

Главной инновационной особенностью карбюратора для бензопилы штиль 250 является устройство подогрева. Во избежание замерзания механизма при работе на протяжении зимнего периода он оснащен специальной системой, осуществляющей предварительный подогрев стального корпуса во время работы. Для этого агрегат переводится на зимний режим эксплуатации.

Корпус обдувается подогретым воздухом, всасываемым от двигателя. Подобный режим работы механизма предотвращает обледенение, замерзание жиклеров, обеспечивает нормальную подачу топливно-воздушной смеси. При переходе на летнюю эксплуатацию заслонка подачи горячего воздуха закрывается. Летний режим характеризуется естественным охлаждением агрегата.

Характеристики бензопилы штиль 250

Производитель	STIHL	STIHL	STIHL	STIHL	STIHL
Модель	360	250	440	341	361
Объем цилиндра, см³	61,5	50,2	70,7	59	59
Мощность, кВт	3,4	2,6	4,0	3,1	3,4
Максимальные об.без нагрузки, Шин	13500	14000	13500	13500	14000
Крутящий момент, Nm	3,7	2,7	4,50	3,6	3,7
Вибрация на трубчатой рукоятке, м/сек 2	3,5	3,4	4,2	3,1	2,9
Вибрация на задней ручке, м/сек 2	5,5	4,3	4,5	3,1	3,6
Объем топливного бака, л	0,63	0,47	0,78	0,69	0,69
Объем масляного бака, л	0,32	0,32	0,40	0,33	0,33
Удельный вес, кг/кВт	1,7	1,8	1,5	1,8	1,6
Вес без реж. инструментов, кг	1,7	4,7	5,9	5,5	6,6

Принцип действия

Предназначение карбюратора — это подготовка рабочей смеси для подачи её в цилиндры мотора. Этой смесью является бензин и воздух в нужных для работы двигателя пропорциях. Если такое соотношение нарушено, то двигатель будет работать не чётко. Когда смесь имеет много бензина, то непрофессиональной терминологией её называют насыщенной, а если, наоборот, мало, то бедной. Но в любом случае сбой в пропорциях рабочей смеси будет плохо сказываться на работоспособности.

Разные модели бензопил могут иметь разные конструкции карбюраторов, но по принципу действия они все идентичные. Воздух через специальный канал перемещается со скоростью, которую можно регулировать с помощью закрывания или открывания заслонки. Бензин, в свою очередь, попадает в карбюратор через жиклёры и смешивается там с воздухом, создавая специальную смесь, которая и поступает в двигатель.

Давление в поплавковом отделении карбюратора, где перед смешиванием находиться бензин, приближено к атмосферному. При открытии заслонки воздуха становиться больше, так же как и бензина, благодаря чему обороты двигателя увеличиваются. В воздушном канале при этом создаётся разрежение и бензин втягивается в поток воздуха. Это и является принципом действия карбюратора.

Для того чтобы бензопила работала ровно и эффективно, а также при этом не было большого расхода топлива, её карбюратор необходимо настроить соответствующим образом. Перед такими работами нужно предварительно проверить воздушный и бензиновый фильтр. Если на них обнаружена грязь, то следует их заменить.

Настройка бензопилы у большинства моделей, как правило, проводится с помощью трёх винтов — высоких и низких оборотов и холостого хода.

О правильной настройке должны свидетельствовать такие признаки:

1. Цепь не должна двигаться на холостом ходу.
2. Мотор работает плавно.
3. При старте тоже не должно быть обрывов в работе.

Ремонт карбюратора бензопилы своими руками нужно проводить очень осторожно, ведь любая допущенная ошибка может привести к серьёзным последствиям, даже до полной поломки двигателя. Если нет достаточного опыта, то лучше обратиться за помощью специалиста

Технические характеристики бензопилы Stihl MS 361

Отличные характеристики бензопилы Штиль 361 делают ее одним из признанных лидеров на мировом рынке. Благодаря мощному мотору, вместительному бачку для топливной смеси и возможности использовать для работы длинные шины, бензопила Stihl MS 361 способна удовлетворить любые требования. Технические характеристики бензопилы включают:

• Объем цилиндра – 59 см3;
• Мощность мотора – 4,6 л. с./3,4 кВт;
• Объем бачка для топливной смеси – 685 мл;
• Объем бачка для смазочного материала – 325 мл;
• Максимальная длина используемой шины – 63 см;
• Шаг пильной цепи – 3/8 “;
• Вес в собранном виде – 6,0 кг.

Хорошие характеристики и качественные запчасти позволяют использовать бензопилу Штиль 361 практически в любых условиях. При этом производительность пилы, качество распила и объемы потребляемого топлива не меняются.

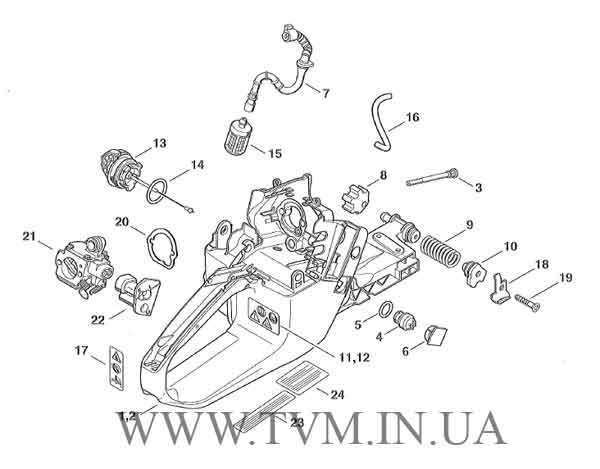

Устройство бензопилы Штиль 361

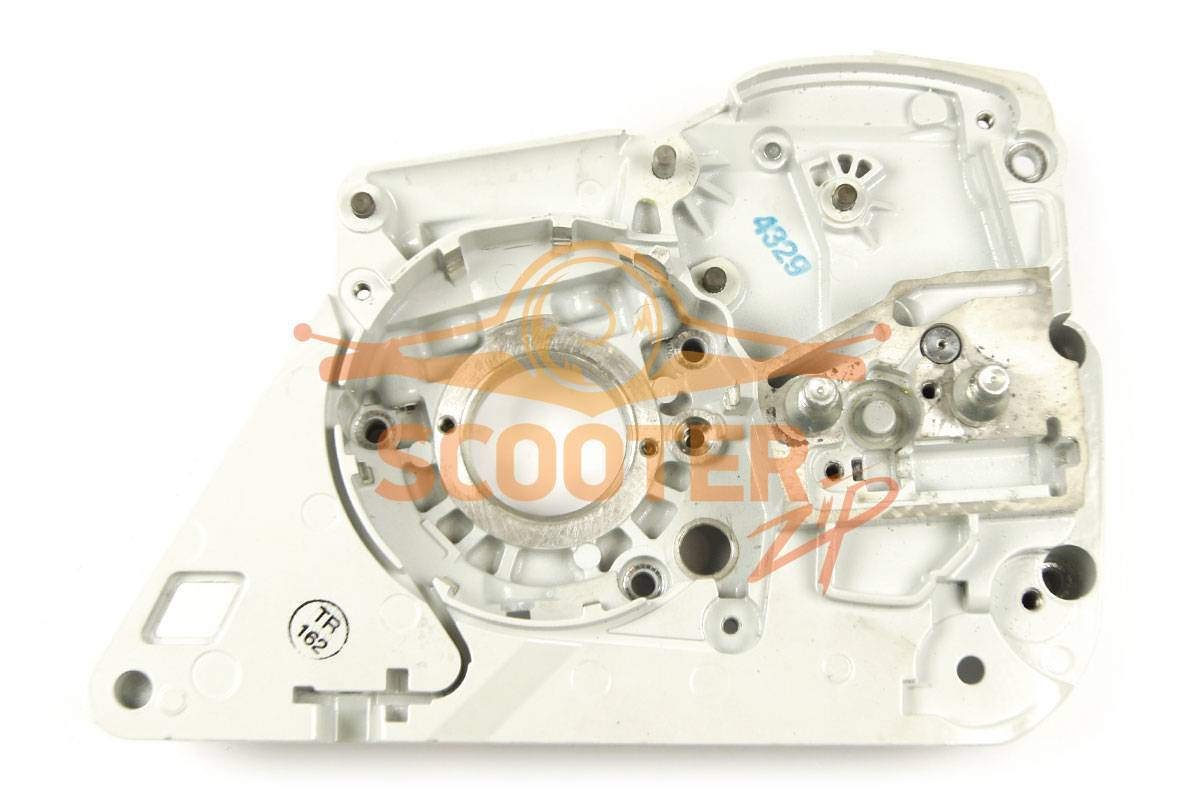

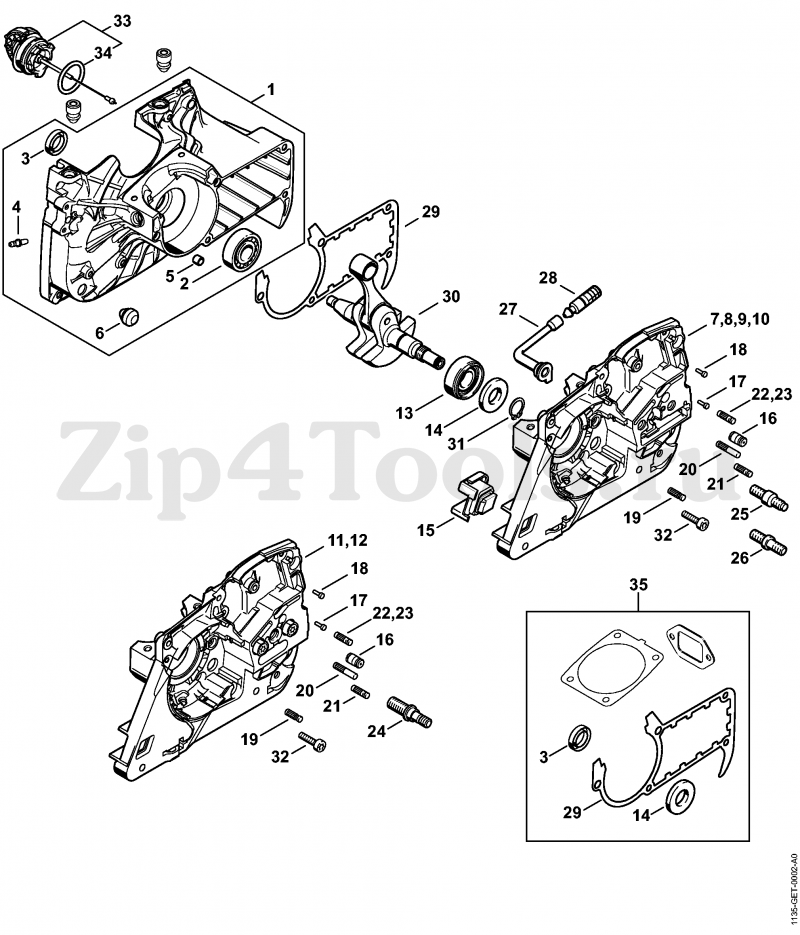

Среди основных преимуществ этой модели выделяется повышенная выносливость, сравнительно небольшой вес, высокий крутящий момент и сниженный уровень создаваемой вибрации. Основа фирменного оснащения бензиновой пилы Stihl MS 361 состоит из фирменного бензинового ДВС, оборудованного кованым поршнем с увеличенным запасом хода, хромированным цилиндром и двумя поршневыми кольцами. Коленчатый вал модели изготовлен из кованой стали и способен выдерживать интенсивный нагрев при воздействии на него высокого давления.

Для более удобной работы бензопила Stihl MS 361 комплектуется фирменной антивибрационной системой. Она эффективно гасит колебания мотора, предотвращая их передачу на рукоятки инструмента.

Запуск мотора бензопилы Stihl MS 361 выполняется при помощи фирменной системы ElastoStart, основу которой составляет демпфер, расположенный в ручке пускового механизма. Он гасит толчки, которые образуются при включении двигателя, и снижает сопротивление, воздействующее на руки оператора. Для плавного запуска бензопилы зимой производитель предусмотрел в устройстве модели насос для ручной подкачки топлива в штатный цилиндр.

Топливная система бензопилы Stihl MS 361 состоит из хромированного карбюратора, работу которого регулирует фирменный компенсатор. Он поддерживает стабильные обороты мотора даже при сильно загрязненном воздушном фильтре. Благодаря этому интервал очистки и замены воздушного фильтра снижается почти вдвое.

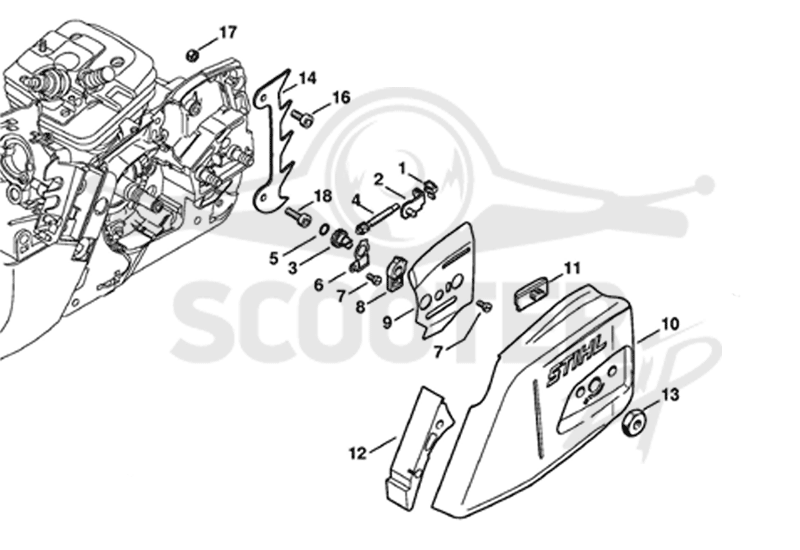

Для работы с древесиной бензопила Stihl 361 комплектуется усиленной фирменной шиной Ematic и цепью Oilomatic, предназначенными для интенсивных работ в сложных эксплуатационных условиях. Смазка цепи осуществляется под контролем инновационной системы, основу которой составляет регулируемый масляный насос. За натяжение цепи в оснащении модели отвечает регулировочный винт, расположенный под защитной крышкой ценой звездочки. Для повышения безопасности при работе компания Stihl предусмотрел в устройстве модели фирменный инерционный тормоз QuickStop.
