Устройство гидравлического домкрата и принцип его работы

Какие бывают?

Существуют различные виды винтовых домкратов с червячным редуктором, но основная задача каждого инструмента остается неизменной – подъем и фиксация груза в определенном положении на время ремонта. Наличие винта помогает поднять автомобиль без дополнительных приспособлений в виде веревок или цепей.

Чаще всего, в условиях российских дорог, используется вертикальный рычажно-винтовой домкрат. Масса автомобиля может составлять до одной тонны.

Главными в конструкции являются рычаги и винт. Угол между рычагами меняется с помощью специальной ручки. Такие инструменты малогабаритны, имеют небольшую высоту и рабочий ход. Конструкция жесткая, опора широкая. Их плюс заключается в простоте и универсальности при проведении ремонтных работ.

Стоечный

Этот тип конструкции с длинным ходом может иметь несколько винтов, что повышает показатель грузоподъемности. Дополнительно в механизме присутствует жесткий корпус и резьба, один винт вкручивается в другой, что гарантирует определённую высоту подъёма. Единственный минус таких конструкций в их весе и небольшой высоте подъема (при одном винте).

Телескопический

Вид домкратов, работающих за счет наличия цилиндра и опорной точки, гарантирующей фиксацию груза в заданном положении. Иногда в таких моделях предусмотрен распорный механизм, который увеличивает рабочие показатели. В цилиндре ключевое место занимает специальный поршень, который обеспечивает соединение с остальными частями механизма. Если конструкция гидравлическая, то предусматривается и наличие насоса с жидкостью. Разность в уровне жидкости и дает эффективность работы.

Поршень в этом случае выполняет функцию подкачки с помощью клапанов. Один из них находиться возле цилиндра и препятствует попаданию масла на ключевые части механизма. Под давлением сохраняется положение жидкости в резервуаре. Давление при спуске груза снижается равномерно, а рабочая жидкость в процессе работы возвращается в резервуар.

Кабельные

Миф о том, что домкраты используются только для замены колес, давно уже не выдерживает никакой критики. На дороге инструмент используется именно для этого, но это далеко не единственное его предназначение. Всё зависит от вида инструмента и особенностей конструкции.

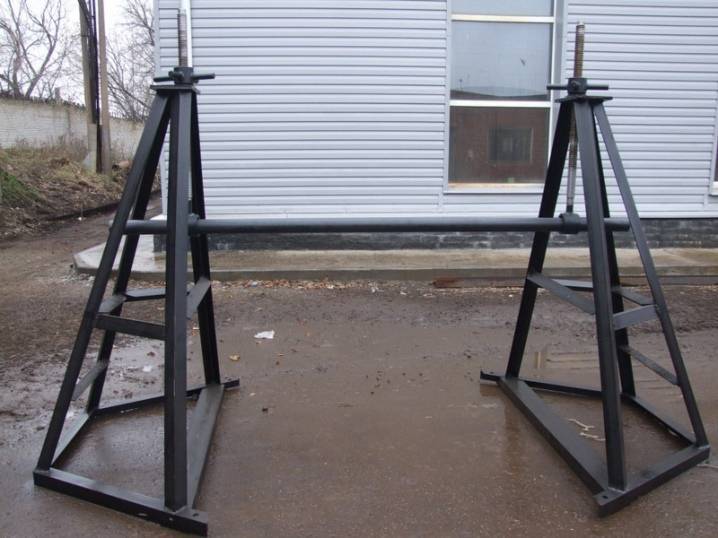

Кабельный домкрат предназначен для поднятия барабанов. Применяется как отдающее устройство в процессе перемотки и прокладки кабеля. Используя его, гораздо проще перемотать или смотать кабель полностью.

Ось домкрата продевается через центральное отверстие барабана и фиксируется между втулок и конусов. Конструкция дополнительно получает защиту в виде рамок и, только после этого, наступает черед работы для подъемного механизма. Подъем в обычных моделях может быть осуществлен до 100 мм. Конструкция у кабельных домкратов может быть винтовой, рычажной или гидравлической. Все зависит от того, какой именно инструмент требуется пользователю для работы.

Промышленные

Промышленные домкраты – грузоподъемные устройства совершенно другого класса, предназначенные для профессионально-технического обслуживания широкого спектра автомобилей. Их конструкции могут быть с трещоткой или винтами, но главное, что их отличает – высокие технические характеристики.

Например, механические домкраты промышленного типа обладают грузоподъемностью более 20 тонн. А показатели гидравлических моделей этой же линейки могут достигать до 200 тонн. Всё это сочетается с прочностью и фиксированной высотой подъёма груза. Понятно, что для домашней мастерской такой вариант не подойдет.

С электроприводом

Несмотря на свое название такие домкраты вполне способны к автономной работе, их совсем не обязательно постоянно подключать к розетке. Подойдет и бортовая электросеть, домкрат будет работать, даже если двигатель вышел из строя. Алгоритм работы достаточно прост:

устройство подключается к сети;
с помощью пульта дистанционного управления создается необходимая высота;
домкрат самостоятельно поднимает груз.

Другие

Если говорить о других типах инструментов, то для самостоятельного изготовления больше подойдет мини пластиковый домкрат, именно такой вариант комплектуется сегодня к большинству автомобилей российского производства. Обычно такие устройства относятся к стоечным домкратам и имеют простую винтовую конструкцию с резьбой. В конструкции предусмотрены два винта. Поднятие автомобиля происходит именно с их помощью, а потом груз надежно фиксируется. Удобство использования такой конструкции для каждого индивидуально, многим водителям проще и привычнее прибегать к помощи гидравлических моделей. Но механическую модель легче транспортировать.

Причины поломок и ремонт домкратов

Естественно, что как и любая техника, гидравлический домкрат требует определенного обслуживания в которое входит доливка масла и визуальный осмотр. А через определенное время делается его промывка и полная замена масла с прокачкой.

Чаще всего у гидродомкрата выходят из строя прокладки и сальники, по этой причине начинает подтекать масло из рабочей емкости. Кроме этого, может возникнуть такая неисправность, как заклинивание штока при его обратном ходе.

При первой течи масла домкрат нужно отремонтировать, иначе в дальнейшем может произойти заклинивание штока. Для этого следует слить масло, разобрать и заменить сальники с уплотнителями, после чего залить новую жидкость и произвести прокачку.

Шток инструмента может заклинить от накопившейся в жидкости грязи, которая попадает через сальник по штоку, или от возникшей на внутренней стенке домкрата коррозии. В этом случае, чтобы починить заклинивший шток, инструмент разбирается и тщательно промывается. При обнаружении коррозии следует произвести специальную обработку стенок подъемника.

Существуют и другие причины выхода из строя оборудования, при возникновении которых оно перестает полноценно работать. В основном это связано с несвоевременным обслуживанием и неправильной эксплуатацией инструмента, когда превышаются нагрузки, указанные в его паспортной характеристике. Все это приводит к его поломке и, естественно, к ремонту, который иногда может стоить очень дорого.

Часто встречающиеся поломки:

Остановка подъемного поршня. Может быть, из-за отсутствия масла или засорение фильтра. Чтобы выяснить причину остановки, следует разобрать механизм, промыть его и залить свежую жидкость.
Поршень не поднимается совсем. Скорее всего, отсутствует жидкость в резервной емкости домкрата.
Поршень выдвигается медленно или рывками. В рабочем отделении устройства присутствует воздух. В таком случае нужно долить масла в подъемник и произвести его прокачку.
Слабое давление на поршень. Нужно отремонтировать либо заменить впускной клапан.

Практически все причины отказа работы подъемника можно обнаружить и отремонтировать после его разборки. Но если неисправность возникла по причине механического повреждения корпуса домкрата или его поршня — лучшим вариантом будет его списание и приобретение нового инструмента.

Принцип работы

Устройство гидродомкрата позволяет быстро поднять различные объекты, вес которых может достигать несколько тонн. Принцип работы подкатного гидравлического домкрата можно охарактеризовать следующим образом:

Для подъема груза первым делом нужно оказать воздействие на рычаг. При этом передаваемое усилие невысокое, оно способно создать требующееся давление для открытия клапана.
После открытия клапана жидкость из накопительной камеры попадает в рабочую. При отсутствии давления на момент подъема рычага клапан закрывается, исключая вероятность обратного тока масла.
При наполнении рабочей камеры происходит постепенный подъем поршня. Стенки цилиндра рассчитаны на нагрузку, которая прямо пропорциональна весу поднимаемой конструкции.

Для того чтобы поршень вернулся в нижнюю точку требуется открыть запорный клапан. Оказываемое давление на конструкцию приведет к тому, что масло будет выдавлено в накопительную камеру. Работает гидравлический домкрат по закону Паскаля, поршень некоторых приводится в действие не рычагом, а другим механизмом.

В заключение отметим, что подкатная конструкция характеризуется наличием специальной подвижной опоры. За счет этого механизм можно быстро разместить под автомобилем или другим объектом. Основная часть также представлена бутылочным домкратом, который рассчитан на большую нагрузку.

Подкатной вид

Внешне — это тележка, установленная на колеса. Перед работой она подкатывается под поднимаемый груз.

Конструкция отличается большими габаритами, поэтому нашла применение в шиномонтажных мастерских. Поднятие осуществляется нажатием на рычаг. При открывании клапана шток опускается.

Если требуется небольшое опускание, то используется трубчатая рукоятка. Она насаживается на клапанный винт и вращает его вокруг своей оси. Начинается небольшое снижение штока.

Такая разновидность изделий имеет недостатки:

Крупные габариты и большой вес изделия.
Наличие бетонированной или асфальтированной площадки.

Устройство, особенности применения домкрата бутылочного типа

На иллюстрации видно, из каких компонентов состоит гидравлический подъемник.

Вся конструкция умещается внутри резервуара с рабочей жидкостью. Подъемный шток в нижнем положении полностью утоплен в корпусе. Рукоятка-рычаг съемная, и в транспортном положении не занимает много места. Поэтому домкраты такого типа легко умещаются в багажнике автомобиля.

ВАЖНО! Хранить гидравлические домкраты бутылочного типа следует в вертикальном положении. В противном случае возможно вытекание рабочей жидкости.. Приспособление, способное поднять солидный внедорожник (усилие 5 тонн) – имеет размеры (с учетом отстегнутой рукоятки) не больше бутылки вина объемом 0,7 литра

Приспособление, способное поднять солидный внедорожник (усилие 5 тонн) – имеет размеры (с учетом отстегнутой рукоятки) не больше бутылки вина объемом 0,7 литра

Управиться с таким домкратом может один человек

Приспособление, способное поднять солидный внедорожник (усилие 5 тонн) – имеет размеры (с учетом отстегнутой рукоятки) не больше бутылки вина объемом 0,7 литра. Управиться с таким домкратом может один человек.

Преимущества:

Простота в эксплуатации и обслуживании;
Высокий КПД – до 80%;
Малое усилие на рабочей рукояти;
Плавная работа за счет применения жидкости;
Возможность контролировать высоту подъема с высокой точностью;
Высокая надежность по причине отсутствия вращающихся и трущихся с усилием деталей;
Продолжительность срока эксплуатации – кроме уплотнительных колец, в бутылочном домкрате нечему изнашиваться;
Хороший показатель безопасности в работе – при поломке исключено резкое падение поднимаемого предмета или отбрасывание в сторону части инструмента;
Широкие возможности применения, не ограниченные эксплуатацией лишь в автомобилях.

Недостатки:

Высота корпуса домкрата практически равна высоте подъема. Это характерно для одноштоковых конструкций, телескопические (многоштоковые) варианты лишены этого недостатка. Частично эта особенность компенсируется выкручивающимся из штока винтом – удлинителем.Из-за подобного недостатка, начальная высота подъема начинается от 20-25 см. Это ограничивает габариты применения устройства;
Медлительность. Один цикл работы нагнетательного насоса обеспечивает подъем на незначительную высоту. Чем выше грузоподъемность – тем больше движений рукояткой надо сделать для подъема;
Невозможность точно контролировать высоту опускания груза;
Работа только в вертикальном положении. В наклоненном или горизонтальном состоянии, в гидросистему попадет воздух, и ее придется прокачать;
Большая масса приспособления, с учетом рабочей жидкости;
Высокая стоимость изделия.

Для работы с малыми начальными высотами (например, легковые автомобили с низкой посадкой) применяют подкатной домкрат. Он работает по рычажной схеме, а в качестве движущей силы применяется гидроцилиндр, как в обычном бутылочном домкрате.

НАДУВНЫЕ ДОМКРАТЫ

Представляют собой воздухонепроницаемую оболочку (подушку), которую для подъема автомобиля наполняют через шланг отработавшими газами из выхлопной трубы. Их можно разместить под автомобилем независимо от расположения опорных домкратных мест на кузове. Опасаться надо лишь соприкосновения с элементами выхлопной системы, имеющими высокую температуру. Надувной домкрат работает на любом типе дорожного покрытия, даже на снегу или в грязи, и имеет грузоподъемность до 4 т, при этом подъем автомобиля занимает менее одной минуты. Оставлять под нагрузкой их можно не более чем на 5-10 минут, например для замены колеса. В комлекте поставляются два коврика, улучшающие защиту от загрязнения и повреждения подушки, а также сумка для компактного хранения устройства. (+) Хорошая устойчивость, простота использования, компактность в транспортном положении, минимальная начальная высота, малый вес (2-3 кг), быстрота подъема (до 1 мин). (-) Требования к отсутствию утечек в системе выпуска отработавших газов. После работы на грязной дороге часть поверхности подушки и коврики загрязняются и требуют очистки.

Устройство и характеристики

Классический гидравлический домкрат состоит из следующих элементов:

Резервная емкость с рычажной системой, посредством которой выполняется нагнетание рабочей жидкости в основной цилиндр.
Рабочий цилиндр с поршнем, который поднимается с поступлением достаточного объема жидкости.
Подхват – верхняя часть поршня, предназначенная для упора в поднимаемый объект. Этот элемент зачастую дополнен передвигающейся по высоте относительно штока поршня насадкой, предназначенной для предварительного упора подхвата без задействования гидравлической системы.

Опорное основание – подошва корпуса.

Кроме того, в конструкции предусматривается наличие нескольких клапанов:

Клапан накачки – отвечает за перемещение жидкости из резервной емкости в рабочий цилиндр, блокируя ее обратное движение.
Предохранительный клапан – предотвращает перегрузку домкрата. Работает, как перепускной клапан в гидросистеме.

Материал

Тут все зависит от конструкции и грузоподъемности домкрата.

Подкатные модели для легковых автомобилей зачастую алюминиевые, в то время как для грузовых гидравлических вариантов используется закаленная сталь и чугун.

Материал и его толщина напрямую влияют на грузоподъемность механизма в целом.

Размеры, вес и грузоподъемность домкратов

Грузоподъемность домкрата – его основная характеристика, которая определяется конструкцией.

Как правило, чем больше размеры этого механизма, тем большая его грузоподъемность.

Так бутылочная гидравлическая модель с грузоподъемностью 2 тонны при своей небольшой высоте (в среднем 150 — 180 мм) весит 2 – 3 кг.

В это же время рассчитанный на эту же грузоподъемность реечный длинный вариант может иметь высоту до 1 метра и более, а его вес составляет около 10 — 15 кг.

Все упирается в конструкцию и назначение изделия.

Наиболее грузоподъемные среди домкратов – гидравлические, где отдельные модели способны поднимать и удерживать вес до 100 тонн.

Винтовые же обладают наименьшей грузоподъемностью – до 1 тонны.

Ход штока

Еще одна характеристика, которая обязательно учитывается при выборе – высота подъема домкрата.

Представляет она собой максимальное расстояние между верхней точкой подхвата и опорой изделия.

Является суммой следующих характеристик:

Высота подхвата – наименьшее расстояние между верхней точкой подхвата и опорой основания. Проводя параллель с автомобилем – его клиренс.
Рабочий ход штока – наибольшее расстояние между верхним и нижним положением домкрата (по вертикали).

Ход штока напрямую определяет высоту, на которую возможно осуществить подъем груза относительно первоначальной точки расположения.

Причины снижения эффективности функционирования домкрата

Перед тем как приступить к прокачке гидравлического оборудования, требуется определить причины ухудшения его работы. Нормальное функционирование домкрата может быть нарушено в результате загрязнений и попадания воздуха в рабочую полость инструмента. Ограничить возможности домкрата может процесс коррозии, повреждающий поверхность рабочего цилиндра. Наиболее частыми причинами, приводящими к необходимости осуществления прокачки домкрата, являются:

Детали гидравлического домкрата.

появление пузырьков воздуха;
внутренняя коррозия устройства;
высокая нагрузка, вызвавшая сгибание штока гидравлики;
загрязненное масло, заправленное в домкрат, вызвавшее порчу механизма.

Для того чтобы избавиться от этих дефектов, следует выполнить определенный перечень работ в следующей последовательности:

Аккуратно и полностью открутить крепежи.
Извлечь клапан, отвечающий за процесс стравливания рабочей жидкости.
Извлечь первичный поршень, его поверхность осмотреть на предмет появления повреждений.
Провести осмотр оборудования, при котором проверить состояние прокладок, шариков на клапанах, в случае неудовлетворительного их состояния заменить комплектующие.
Промыть механизмы, входящие в конструкцию домкрата, от загрязнений и посторонних элементов.
После сборки механизма залить новое масло и прокачать домкрат.

Виды гидравлических домкратов

Для различных сфер деятельности были созданы разные виды подъёмных устройств, отличавшиеся удобством применения для определённых и специфических видов работ. Гидравлические домкраты делятся на следующие типы:

бутылочный — самый распространённый тип. Такие устройства разных модификаций поднимают грузы от 2 до сотен тонн. Они пользуются большой популярностью у водителей и применяются почти во всех сферах хозяйства. Конструктивно бутылочные домкраты делятся на одноштоковые и двухштоковые. Одноштоковые могут работать только в вертикальном положении, двухштоковые — в любом направлении;
подкатной — во время работы подкатывается под груз. Свое название получил из-за схожести с тележкой. Управление производится с помощью рычага, при вращении которого происходит регулирование масляного клапана. Недостаток — может работать только на ровной и жёсткой поверхности;
зацепной — предназначен для подъёма низкопрофильных грузов с небольшой высоты (например, железнодорожный рельс);
гибридный и ромбовый — применяют в основном автосервисы. Это различные сочетания бутылочного и подкатного домкратов.

Модели и производители винтовых бутылочных домкратов

Фирма TOR выпускает достаточно дорогие модели, но такая цена вполне отвечает качеству продукта. Самый популярный домкрат этого производителя — это TOR 3.2т. Он хорошо подходит для автолюбителей, так как имеет маленькие габариты и вес. При грузоподъемности в 3.2 т он может поднимать груз на высоту до 335 мм. Весит такой агрегат всего 4.3 килограмма. Модели таких домкратов очень хорошо подходят для интенсивного использования.

Следующий в линейке инструментов данного производителя — TOR 5.0т. Данный агрегат имеет большую грузоподъемность (5 тонн) и габариты. В данном случае высота подъема увеличивается до 380 мм. Такой домкрат лучше подходит для тяжелых машин типа внедорожников. При весе 5.8 килограммов он отлично поместится в багажнике любой машины.

Агрегаты от 10 до 32 тонн данного производителя рассчитаны для крупногабаритных автомобилей, а также для использования в строительных целях. Их габариты и масса намного превышают показатели предыдущих моделей. Такие домкраты можно устанавливать даже на неровную поверхность. Благодаря качественному материалу их можно использовать при любых погодных условиях.

Обратите внимание! Винтовой бутылочный домкрат от 10 до 32 тонн не требует дополнительной опоры и может удерживать груз достаточно долго. Агрегат фирмы Skyway S01803001 имеет как много плюсов использования, так и немало минусов. Домкрат механический винтовой телескопический имеет грузоподъемность 2 т

Его вес — всего 3.9 кг, размер — 160×118×180 мм. При таких незначительных показателях массы и габаритов он может поднимать груз до 390 мм. Благодаря такой компактности он хорошо подойдет для использования автолюбителями. Недоработки модели заключаются в том, что удерживать груз длительное время Skyway S01803001 не способен. При его использовании необходимо добавлять дополнительные опоры. Поднятый таким агрегатом груз перемещать нельзя. Также нельзя находиться под поднятой домкратом машиной без дополнительной поддержки

Домкрат механический винтовой телескопический имеет грузоподъемность 2 т. Его вес — всего 3.9 кг, размер — 160×118×180 мм. При таких незначительных показателях массы и габаритов он может поднимать груз до 390 мм. Благодаря такой компактности он хорошо подойдет для использования автолюбителями. Недоработки модели заключаются в том, что удерживать груз длительное время Skyway S01803001 не способен. При его использовании необходимо добавлять дополнительные опоры. Поднятый таким агрегатом груз перемещать нельзя. Также нельзя находиться под поднятой домкратом машиной без дополнительной поддержки

Агрегат фирмы Skyway S01803001 имеет как много плюсов использования, так и немало минусов. Домкрат механический винтовой телескопический имеет грузоподъемность 2 т. Его вес — всего 3.9 кг, размер — 160×118×180 мм. При таких незначительных показателях массы и габаритов он может поднимать груз до 390 мм. Благодаря такой компактности он хорошо подойдет для использования автолюбителями. Недоработки модели заключаются в том, что удерживать груз длительное время Skyway S01803001 не способен. При его использовании необходимо добавлять дополнительные опоры. Поднятый таким агрегатом груз перемещать нельзя. Также нельзя находиться под поднятой домкратом машиной без дополнительной поддержки.

Домкрат фирмы Skyway

Винтовой домкрат BIG RED SJ25 может поднять груз весом до 25 т. Такой агрегат чаще применяется в строительных и ремонтных сферах. Несмотря на свои небольшие габариты, он очень устойчив и может понимать вес до уровня 669 мм. Данная модель имеет массивную ручку, благодаря которой BIG RED SJ25 легко переносить. Домкраты такого типа хорошо подходят для частого использования как в помещении, так и на открытом воздухе.

Обратите внимание! На выдвижном винте имеется специальная резиновая накладка, поэтому при поднятии груза он не соскальзывает. BIG RED SJ25 способен удерживать груз очень долго, дополнительные опоры в данном случае не понадобятся. BIG RED SJ25 способен удерживать груз очень долго, дополнительные опоры в данном случае не понадобятся

BIG RED SJ25 способен удерживать груз очень долго, дополнительные опоры в данном случае не понадобятся.

Прежде чем выбирать домкрат, нужно определиться со сферой его эксплуатации

Особое внимание следует заострять на максимальной грузоподъемности и уровне подъема груза. Качество материала тоже играет не последнюю роль в выборе

В таких моделях обязательно должна присутствовать защита от коррозии

Только так подъемный механизм сможет прослужить долгое время и не ломаться

В таких моделях обязательно должна присутствовать защита от коррозии. Только так подъемный механизм сможет прослужить долгое время и не ломаться.

Продление срока эксплуатации

Поломка любого инструмента – это зачастую неприятный и даже опасный опыт, связанный с потерей времени и денег. Отказ работы подъемника, в самый неподходящий момент, может вызвать ненужные проблемы, поэтому рекомендуется уделять повышенную ответственность при работе с данным инструментом. К счастью, эксплуатация и обслуживание гидравлического домкрата представляют собой короткий свод вполне понятных правил, следовать которым сможет любой.

Устанавливая домкрат под груз, убедитесь, что его основание плотно прилегает к ровной, горизонтальной поверхности (полу, земле, асфальту). Поверхности упора и поднимаемого груза, должным быть параллельны.
Место упора в груз должно быть максимально прочным и выдерживать всю его массу. В автомобилях — это ребро жесткости, в частных домах – стены с подложенным брусом.
Подъем осуществляется плавными движениями рычага насоса. Груз должен быть в неподвижном состоянии, поэтому пассажиров в автомобиле быть не должно. При полном подъеме, рекомендуется использовать страховочную подставку.
Когда работа с домкратом завершена и груз можно опускать, проверьте шток на наличие грязи, и при необходимости отчистите ветошью, чтобы избежать образование коррозии.
Хранение и транспортировка гидравлического домкрата осуществляется только в обозначенном производителем положении: вертикальном для бутылочных и ромбических и горизонтальном для подкатных.
Шток, выдвижной винт и поршень насоса, при хранении, должны быть опущены. При регулярном использовании инструмента, эти элементы следует периодически смазывать (по мере высыхания).
При частичном вытекании и испарении рабочей жидкости, в систему необходимо доливать идентичное масло и производить прокачку (процесс описан выше). Строго запрещено лить воду, кислоту и прочие смеси! Только гидравлическое, веретенное или индустриальное масло небольшой степени вязкости.

Вышеописанные правила – главные основы уверенной и продолжительной эксплуатации инструмента. Все модели домкратов имеют свои индивидуальные особенности и характеристики, о которых каждый производитель указывает в документации, ознакомиться с которой следует каждому владельцу данных устройств.
