Последовательность демонтажа и последующей сборки
В домашних условиях цепь проще рассоединить, спилив головки напильником, после чего укороченные клепки легко выбиваются тонким стальным стержнем. Задача упрощается наличием подходящей по шагу цепи выжимной струбцины. Извлеченные таким устройством заклепки можно использовать без ограничений.
Самостоятельно соединять концы укороченной цепи можно в слесарных тисках. Продетые в элементы цепи заклепки с обратной стороны по окружности развальцовываются легкими ударами среднего молотка. Готовое соединение не должно иметь люфтов, также не допускается тугая посадка.
При сборке разных типов пильных цепей необходимо соблюдать предписанные конструкцией размерные интервалы между режущими звеньями.
Пошаговый алгоритм установки
Далеко не все современные бензопилы комплектуются установочным колесом, которое заметно упрощает процедуру установки пильного полотна. Системы с установочным колесом среди бытовых бензопил это вообще редкость
Поэтому очень важно знать технологию и последовательность установки цепи на бензопилу
Основные моменты, на которые следует обратить внимание:
- Подготовьте ровную поверхность, на которой вы будете собирать воедино цепь и шину. Это снизит к минимуму шанс повреждения бензопилы или потерю мелких деталей. На подготовленную поверхность выкладывается шина и рядом параллельно цепь.

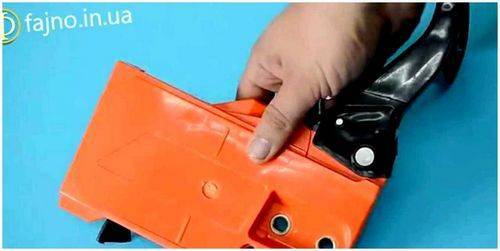

- Снимите защиту звездочки, на современных бензопилах достаточно выкрутить барашковую гайку, на более старых моделях, возможно, понадобится накидной ключ соответствующего размера.
- У основания направляющей шины натяжную звездочку поверните до конца вправо. Только в таком положении устанавливают цепь.
- Потом цепь последовательно звено за звеном накладывают на фиксирующий паз на направляющей шине. Устанавливайте цепь с верха направляющей, постепенно поворачивайте ее таким образом, чтобы шина всегда была сверху, а цепь снизу, это позволит ей всегда быть в натянутом состоянии и ложиться в направляющий паз без проблем. Когда будете выполнять этот пункт, обязательно наденьте толстые защитные перчатки, ведь ваши пальцы будут касаться режущей кромки. Если посмотреть сверху, то резец всегда расположен вперед к концу направляющей шины.
- И шину и цепь наденьте на ведущую звездочку.
- Закрепите крышку цепной звездочки на своем месте. Проследите, чтобы все монтажные штыри совпали с отверстиями. Неправильная установка с перекосами или не до конца может быть причиной посторонних шумов, дребезжания.
- Проследите, чтобы направляющие «зашли» в специальный монтажный желоб.
- После установки проверьте фиксацию цепи на бензопиле и на шине. Все должно быть надежно закреплено без люфтов.
Важный момент это степень натяжения цепи после ее установки. Настроить правильное натяжение очень просто и займет не более трех минут. Сначала нужно ослабить гайки на защитной крышке. С помощью свободно вращающегося регулировочного винта поймать правильное натяжение, чтобы цепь не оттягивалась от кромки направляющей шины более 3-5 мм.
Осталось только закрутить гайки и проконтролировать натяжение. Если нужна корректировка – провести настройку натяжения еще раз.
Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:
Способы проверки степени натяжения
Проверка степени натяжения является важным моментом, так как последствия неправильной регулировки могут стать фатальными для пильщика. Качество регулировки натяжения цепи можно определить по:
- При перемещении изделия вручную, она не должна заедать или возникать признаки тяжести ее передвижения.
- Режущий элемент необходимо проверить на слабость затяжки, для чего взяться за звено и попытаться оттянуть его вверх. Нормальное значение натяжения должно соответствовать выходу хвостовиков из шины(в ее середине) не более 2/3.
- В процессе перемещения устройства не должно возникать скрипов и прочих посторонних шумов.
В завершении следует отметить, что никогда не следует осуществлять регулировку цепи на горячую, так как это обязательно приведет к ряду негативных последствий. В результате таковых действий может потребоваться замена не только шины и цепи, но еще и ведущей звездочки.
Алгоритм натяжки цепи на бензопиле
- Бензопилу размещают в удобном положении на столе или верстаке.
- Отпускают затяжку шины, но не слишком сильно, чтобы она не болталась. Напротив, при недостаточном отпуске шина остаётся зажатой, а это может привести к срыву регулировочного винта или механизма.
- Нижний провис цепи хорошо видно. При повороте регулировочного винта (или колеса у бесключевых систем) провис подтягивается.
- Проверяется сила натяжки. Правильность определяют вручную. Примерно в середине шины пальцами с небольшим усилием оттягивают цепь. Она должна выходить из паза на 3-5 мм. Направляющие сегменты цепи, скользящие внутри паза шины при работе, ни в коем случае не должны выходить до конца. Их нижняя часть должна оставаться в направляющем пазе.
- Гайка или барашек крепления затягивается.
- Проверяется легкость хода цепи по пазу. Она должна ходить, как вперед, так и назад. Если с небольшим усилием — это допустимо. В работе натяжка быстро ослабнет.
- Если цепь не движется от руки, операцию повторяют. Гайку крепления отпускают и натяжку ослабляют.
Наглядный пример того, как происходит натяжка цепи на бензопиле, представлен в следующем видео:
Почему растягивается
Владельцы пил часто задают вопрос: «почему растягивается цепь на бензопиле?» Постараемся ответить на него. Пильная гарнитура может растягиваться по нескольким причинам.
- Неисправен масляный насос или он неправильно настроен. Ограниченная подача масла или его отсутствие приводит к чрезмерному нагреву при работе. Горячая цепь вытягивается в несколько раз быстрее.
- Работа в неблагоприятных условиях. Пыль, грязь, земля попадают на гарнитуру при работе. Частички грязи действуют как абразивный материал и постепенно протирают места соединения звеньев, в результате чего она вытягивается.
- Использование некачественной смазки цепи. Часто для смазки цепи применяется не рекомендованное производителем масло, а отработанное масло из двигателя автомобиля. В «отработке» присутствуют частички металла, которые тоже могут давать эффект абразивного материала.
- Цепь новая. Производители бензопил специально делают на пиле регулировочные винты, т. к. процесс растяжения неизбежен.
- Естественное растяжение, как следствие продолжительной работы.
Растяжение неизбежно, вопрос в том насколько быстро это произойдет. Можно продлить срок службы, используя качественные масла для смазки, проводя своевременную диагностику масляного насоса и делая перерывы в работе.
Такие меры способны значительно снизить вероятность растяжения, но не исключить его полностью.
Поломки стартера и способы их устранения
Если приходится часто запускать мотор бензопилы, то это влечет за собой ускоренную выработку пускового устройства. Какая деталь пускового устройства даст сбой первой, предугадать невозможно, но чаще всего рвется тросик или лопается пружина. Определить неисправность обрыва тросика не сложно, но в любом случае, если возникла поломка, то понадобится ревизия и ремонт стартеров бензопил.
Внешний вид устройства
Распространенные поломки пускового механизма агрегатов и их устранение:
Обрыв шнура и его замена. Как только запускается мотор, тросик контактирует с корпусом механизма в виде трения, тем самым происходит его перетирание. Если трос имеет явные признаки износа, то лучше не дожидаться, пока ручка вовсе оторвется, и завести бензопилу можно будет только после ремонта. Веревку запуска нужно заменить, для чего разбирается корпус, и приподнимается храповой механизм
Приподнимать его следует осторожно, чтобы не допустить соскакивания возвратной пружинки. Старый тросик отсоединяется, а на его место устанавливается новый шнур стартера
После замены устанавливается крышка на место
Замена пружины стартеров для бензопил. Теперь рассмотрим, как заменить пружину пускового устройства бензоагрегата — это устройство, которое возвращает барабан вместе с тросом в исходное положение. Если повреждена пружина в месте подсоединения к барабану (где образуется петля), то менять ее на новую вовсе не обязательно. Для этого можно сделать новую петлю, предварительно зачистив место повреждения. После этого пружина накаливается до температуры 600-650 градусов (когда она станет малинового цвета), и постепенно охлаждается. При температуре в 150 градусов следует сделать изгиб, и полностью охладить деталь. Теперь можно ее установить на место, и продолжить эксплуатацию. Если возникают трудности с нагревом или пружина лопается в другом месте, тогда ее следует заменить
Ремонт и замена собачек маховика своими руками не представляет особой сложности. Работа начинается с демонтажа маховика и снятия собачек. На место изъятых собачек следует устанавливать новые из таких же материалов. Если вместо пластика, вы решили поставить металл, то они может, и прослужат дольше, но быстрее износится маховик. Как заменить собачки маховика бензопилы, детально рассказывается в видео.
https://youtube.com/watch?v=neOtS0GGXhE%3F
Эксплуатационные особенности
При эксплуатации бензопилы Хускварна 142 нужно учитывать ее особенности. Это упрощенная полупрофессиональная модель, не предназначенная для каждодневного длительного использования. Основная сфера применения бензопилы Husqvarna — садово-дачные работы и сфера ЖКХ — подрезка крупных сучьев, валка высохших деревьев и т. п.
Устройство бензопилы Хускварна 142
Силовая установка — двухтактный карбюраторный двигатель рабочим объемом 40 см3 и мощностью 2,58 л. с., с воздушным охлаждением. Работает на бензо-масляной смеси в соотношении бензина к маслу как 50:1.
При эксплуатации требуется фирменное масло Husqvarna, но при отсутствии такового, изготовитель разрешает применение любого качественного машинного масла, но в другом соотношении — 33:1.
Бензопила Husqvarna отличается минимумом органов управления — есть только выключатель, рычаг положения воздушной заслонки и комбинированный рычаг управления дросселем. Праймер, т. е. кнопка подсоса топлива, у этой модели отсутствует, что усложняет запуск, но облегчает устранение неисправностей.
Особенностью бензопилы Husqvarna является рекомендуемый режим ее работы — на высоких, а не на низких оборотах.
Эксплуатационные качества позволяют пилить сухое и сырое дерево различных пород, включая такие твердые, как дуб и бук. В целом бензопила Husqvarna 142 характеризуется высоким качеством сборки, неприхотливостью и надежностью. Неисправности в работе возникают редко и в основном связаны с неправильной регулировкой карбюратора или выходом из строя расходников.
Преимущества бензопил Хускварна
Признаки неисправности сцепления бензопилы
Ремонт сцепления бензопилы своими руками проводится только в специальной защитной одежде: маске и очках.
Основные неисправности, их причины и способы устранения:
- Если цепной механизм постоянно вращается при неустойчивой работе силового агрегата. Это может быть вызвано вышедшей из строя пружиной. В этом случае рекомендуется заменить поврежденный механизм на новый.
- Во время перемещения цепи слышны посторонние шумы. Эта проблема может быть связана с перегревом кулака или лопнувшей пружиной. Необходимо провести внешний осмотр системы и заменить все износившиеся элементы.
- Если поломка связана с тем, что сцепное устройство часто пробуксовывает, нужно полностью заменить механизм.
Центробежная муфта сцепления бензопилы работает до той поры, пока из строя не выйдет один из ее штатных элементов. О поломке механизма оператору подскажут следующие признаки:
постоянное вращение цепи при нестабильной работе силового агрегата – основная причина этой поломки заключается в лопнувшей стальной пружине. Чтобы решить проблему, потребуется замена пружины сцепления бензопилы
При этом важно учитывать конструктивные особенности механизма. К примеру, в устройстве бензопил бренда Stihl предусмотрены 3 пружины и столько же кулачков, а в моделях марки Husqvarna встроена всего 1 пружина и 2 кулачка. Если найти новую пружину оператору не удастся, значит потребуется заменить весь механизм;
Если найти новую пружину оператору не удастся, значит потребуется заменить весь механизм;
постоянное вращение цепи с образованием посторонних звуков со стороны сцепления – это происходит при слетевшей пружине и перегреве или повреждении кулачка. Чтобы найти причину поломки, нужно разобрать сцепление. Если кулачки посинели, значит они перегрелись. Это происходит из-за постоянной работы с бензопилой при включенном инерционном тормозе или в результате эксплуатации инструмента с тупой режущей цепью. Чтобы устранить поломку, потребуется полностью заменить сцепление; частые пробуксовки сцепления – причина поломки заключается в лопнувшей металлической пружине. Чтобы отремонтировать бензоинструмент, потребуется заменить весь механизм.
В каждом из этих случаев необходимо разобрать сцепление и осмотреть все его внутренние детали. Помимо замены неисправных элементов оператору также потребуется тщательно очистить механизм от пыли и мелких опилок – это продлит сроки эксплуатации остальных элементов заводской муфты.
| Неисправность | Возможная причина | Способ устранения |
| Цепь крутится не останавливаясь, при любых регулировках карбюратора. Двигатель работает неустойчиво. | Лопнула пружина в барабане. | Снять пружину и заменить на новую, или поставить новый узел. |
| Цепь крутится почти постоянно, издавая посторонние звуки. | Скол кулачка. Слетела пружина. | Замена всего узла |
| При работе цепь пробуксовывает. | Износ сцепления | Замена узла |
Почему с бензопилы или электропилы слетает цепь?
Владельцы цепных пил время от времени сталкиваются с общей проблемой — с бензопилы или электропилы начинает слетать цепь. Почему так происходит, мы разберем далее в данном обзоре. Основных причин того, что цепь слетает, всего три:
- растягивание;
- проблемы с шиной;
- проблемы со звездочкой.
Рассмотрим, почему происходит та или иная проблема:
Если растягивается цепь, начинает провисать, соскальзывать с шины
Причина, вероятнее всего, в износе самой комплектующей. Цепь обладает конечным сроком службы и является наиболее быстро изнашиваемым рабочим элементом бензопилы или электропилы. Металл деформируется вследствие нагрузок, поэтому не только затупляется, но и становится примерно на 1 см. длиннее, чем на новом инструменте. Самый простой способ — это поменять комплектующую, то есть купить и установить новую цепь.
Если появились проблемы с шиной, то кроются они в месте её крепления.
Эта причина довольно распространена: в пазу, расположенном между внешней пластиной, установленной на цепной гарнитуре, и внутренней пластиной, расположенной на корпусе бензо или электропилы. Обычно кожух крепится болтом. Это крепление называется двигательным узлом. Крепление шины, как и ведущая звездочка, закрыто защитными крышками. Когда болты креплений ослабевают, увеличивается степень вибрации шины, она начинает двигаться.
В том случае, если с шиной всё в порядке, натяжка в норме, как и работа самого инструмента. Если растяжение цепи связано именно с разболтанностью шины, закрепите шину и проверьте, как работает бензопила.
Видео — как измеряется длина шины бензопилы:
Проблема со звездочкой.
Если ведущая звездочка некачественно закреплена, цепь бензопилы также будет нуждаться в натяжке, поскольку провисания не избежать. Закрепите звездочку шины, сняв защитную крышку двигателя, свечи и вытянут воздушный фильтр. На место свечи зажигания устанавливается стопор, основная задача которого — фиксация поршня. Далее можно специальным ключом либо универсальным ключом для болгарки прокрутить диск сцепления в направлении вращения часовой стрелки.
После фиксации поршня можно приступить к зажиму ведущей звездочки. Далее все элементы собираются в обратном порядке.
Как пользоваться бензопилой
Верно воспользоваться бензопилой принципиально, чтоб избежать травмоопасных случаев. Идеальнее всего о правилах работы бензопилы сказано в аннотации к ней. Главное прочно держать инструмент 2-мя руками и всеми пальцами.
Устройство стартера
Стартер бензопилы предназначен для пуска ее мотора, осуществляющегося за счет прокручивания коленвала. При всем этом топливно-воздушная смесь, которая находится в движке, сжимается поршнем. Искра вызывает ее воспламенение, в итоге чего запускается ДВС.
Составными частями стартера являются:
- Ручка;
- Трос;
- Барабан;
- Возвратимая пружина.
При резком вытягивании ручки с тросиком барабан сцепляется с валом. Последний начинает прокручиваться. После отпускания ручки пружина обеспечивает ее возврат в первоначальное положение. Чтоб провернуть вал с таковой скоростью, при которой произойдет пуск мотора, следует приложить определенные усилия: почти всегда растягивать ручку пригодится пару раз.
Для того чтоб сделать процесс пуска мотора более легким, на практике используют, к примеру, такие способы:
- При помощи заслонки обогащают топливную смесь;
- Используя особый клапан, снижают давление снутри цилиндра.
Для облегчения пуска в неких моделях стартеров предвидено наличие также и дополнительной пружины. Она сначала сжимается при выдергивании троса, а потом разжимается, раскручивая этим движок.
Как это все работает
Механизм работы бензопилы прост:
- Натягивается трос, раскручивается маховик;
- В карбюраторе готовится топливно-воздушная смесь;
- Запускается движок;
- После отпускания цепного тормоза цепь освобождается от блокировки;
- Одноступенчатая цепная передача приводит цепочку в движение.
Тормоз
Если цепь в момент вращения случаем прикасается к дереву, происходит оборотный удар. В таком случае в целях безопасности должен сработать тормоз.

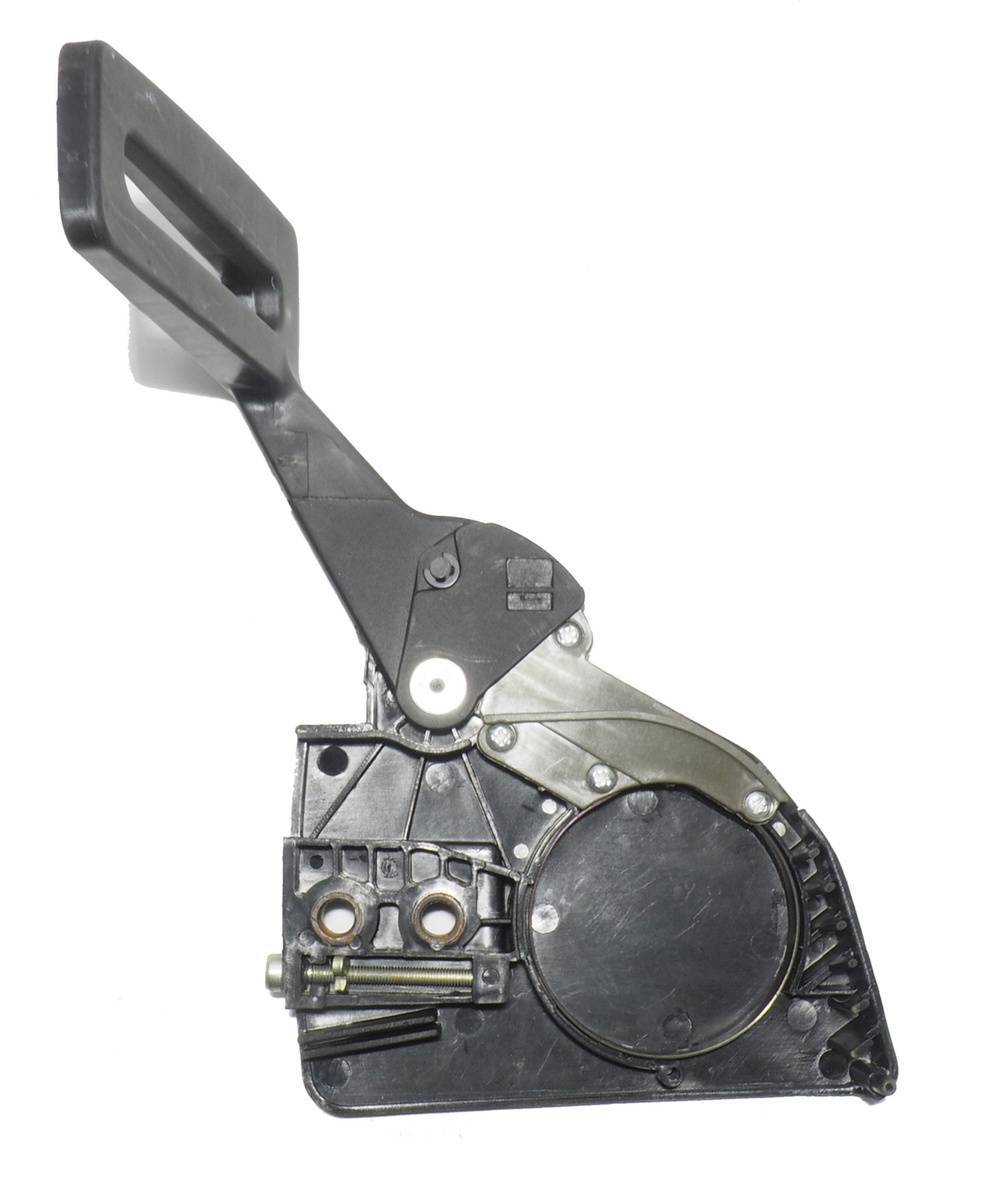

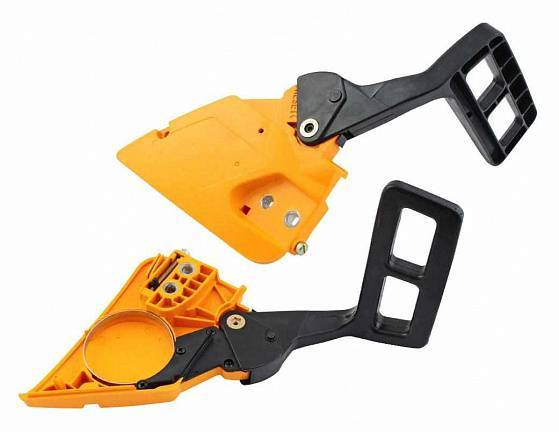

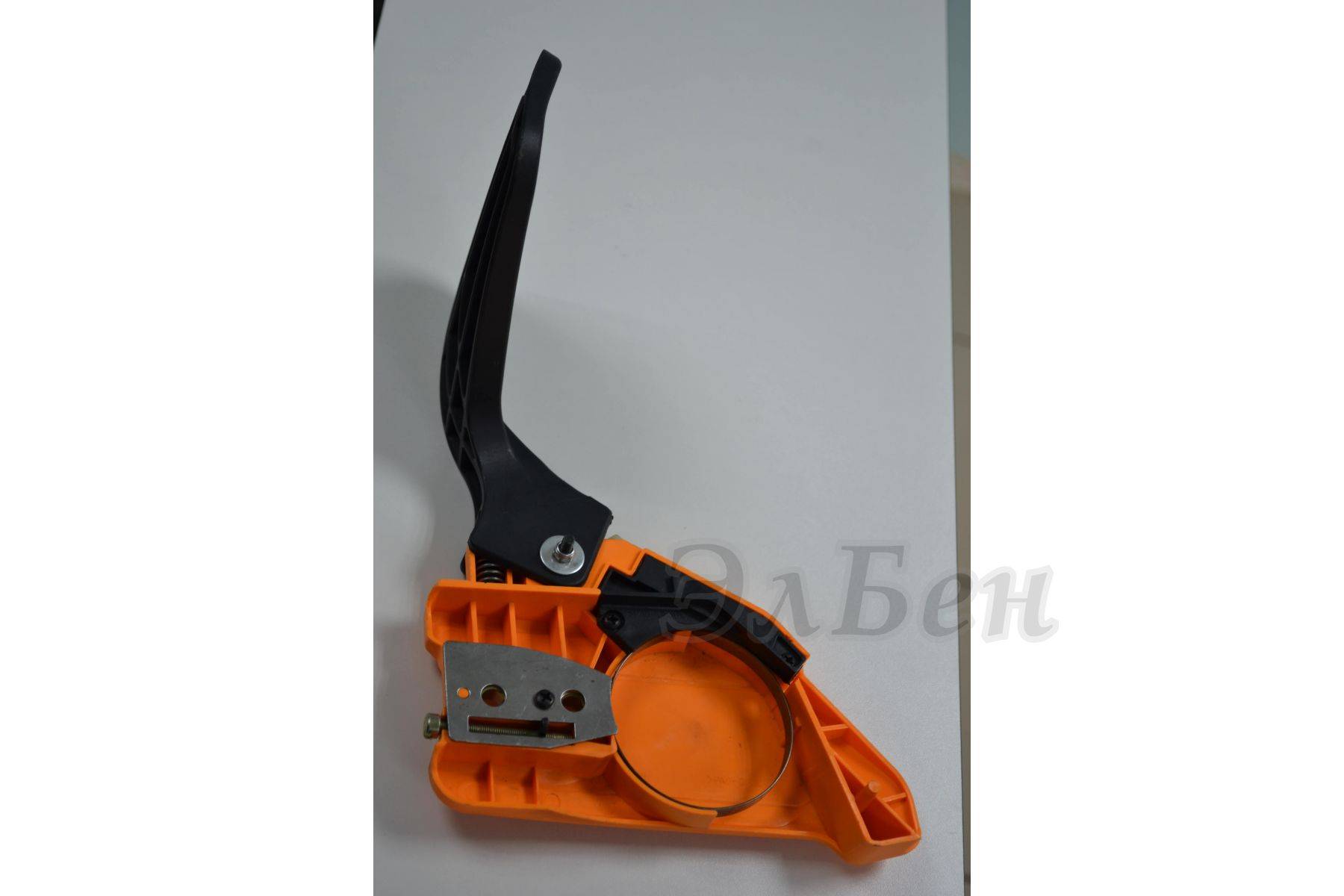

Тормозная система пилы состоит из тормозного упора и тормозной ленты. Включить систему можно 2-мя методами: контактным (тормозной упор надавливает на руку рабочего) и инерционным (при резком ударе в шину появляются инерционные силы, которые действуют на тормоз).
Конструктивные составляющие бензопилы
Все бензопилы похожи по своему строению, независимо от того, европейского они производства (ECHO, Stihl, Husqvarna) или отечественного (Кедр, Урал). Внутри корпуса расположены основные элементы – топливный бак и двигатель, а снаружи стартер, рукоять, пильная часть (шина) с цепью. Резкий рывок тросика заводит двигатель, а тот – пильное полотно.
Для начала предлагаем вам ознакомиться с видео-роликами, в которых показано, как устроена бензопила и как она работает:
Время от времени в работе пилы возникают сбои, для устранения которых требуется разборка. Что может произойти с таким несложным механизмом, как бензопила? Хотя бы следующее:
- Перестает заводиться;
- Заводится, но в скором времени останавливается;
- Перестает функционировать в распиле;
- Теряет свою мощность;
Большинство неполадок связаны или с перебоями в работе двигателя (система подачи топлива, система выхлопа, зажигание, цилиндро-поршневая часть), или с неисправностями других систем и узлов (муфта сцепления, тормоз цепи, шина, система смазки). Рассмотрим наиболее часто встречающиеся поломки и приемы их устранения.
Исправная бензопила заводится с одного рывка и не дает сбоев в распиле
Можно ли укоротить цепь самостоятельно
В случае, когда цепь бензопилы растянулась настолько, что уже не натягивается, возникает необходимость уменьшить ее длину.
Можно и наращивать пильный элемент, добавляя новые звенья, которые можно приобрести отдельно или снять с аналогичного. В магазинах можно увидеть цепь для бензопилы, намотанную на бухты, которая продается на метраж. В общем, ремонт цепей для бензопил можно производить и в домашних условиях, поскольку найти все компоненты для него не составляет труда.
Как убрать заклепку
Чтобы поменять элементы цепи или укоротить ее, потребуется разъединить звенья следующим образом. Зафиксируйте цепной элемент в тисках и сточите заклепки, а именно, их выступающие части. Для этого можно использовать напильник или надфиль. Следите, чтобы не подвергались стачиванию боковые части звена.
Воспользовавшись бородком (как он выглядит, показано на фото ниже), выбейте заклепку.
Существует еще один вариант разъединения звеньев. Для этого не потребуется стачивать шляпки заклепок. Поместите звено, а именно его заклепку, над каким-либо отверстием в металле или над слегка разведенными губками тисков. Далее, следует поставить слесарный бородок на шляпку заклепки и ударить по нему несколько раз молотком.
Продолжайте выбивать обе заклепки поочередно, поскольку они жестко закреплены противоположной частью звена. Постепенно заклепки начнут выходить из верхней части звена, и оно рассоединится.
Как соединить звенья
Для начала, необходимо приобрести в специализированном магазине звенья, подходящие под тип имеющейся у вас цепи. Делать это придется, если вы стачивали заклепки при разборке цепного элемента. Затем потребуется правильная сборка звена с учетом указанных на нем стрелочек. Собранный элемент положите на наковальню и несильными ударами молотка расклепайте заклепки.
Некоторые умельцы советуют соединять звенья при помощи сварки. Этот метод подойдет, если заклепки были сточены напильником. Но сначала нужно поэкспериментировать на какой-либо железке, чтобы выбрать подходящий режим сварки.
Сварку необходимо проводить укороченным и тонким электродом. Заклепка приваривается к боковой части звена, а лишний металл убирается надфилем. Единственный недостаток такого метода – перегрев металла, из которого сделаны элементы цепи. Как уже говорилось выше, из-за перегрева может снизиться износоустойчивость звеньев.
Устройство
Несмотря на многообразие моделей и различные характеристики все они выполнены по единому принципу. Отличаются, в основном, качеством исполнения деталей.
На фото представлены основные элементы бензопилы. Чтобы понять принцип работы, необходимо разобраться с устройством и предназначением ее основных элементов:
- Задняя рукоятка. Выполняет опорную роль во время производства работ. Кроме того, на ней расположена клавиша газа с предохранителем, которая открывает дроссельную заслонку;
- Топливный бачок. Резервуар для хранения топливной смеси;
- Рукоятка стартера. Служит для ручного запуска двигателя. Стартер жестко закреплен на коленчатом валу. Его проворачивание запускает мотор пилы;
- Масляный бачок. Емкость для хранения масла, которое в процессе работы смазывает приводную звездочку, пильную цепь и направляющую шину;
- Передняя ручка. Служит для удержания и направления инструмента в процессе выполнения работ;
- Цепь. Основной рабочий элемент, при вращении которого происходит распил древесины;
- Направляющая шина. Выполняет роль поддерживающего и направляющего элемента пильной цепи;
- Тормоз цепи. Аварийный механический тормоз с ручным приводом. Служит для мгновенной остановки режущего элемента при заклинивании пилы в древесине или для предотвращения возможного контакта цепи с оператором;
- Зажигание. Электронный механизм, отвечающий за своевременную и полную подачу электрического разряда на свечу зажигания.
