Вал для циркулярки своими руками

Для чего нужна циркулярная пила

Перед началом работ, необходимо определить основные задачи распиловочного станка. Если вам нужно просто напилить дрова на зиму, или производить элементарные плотницкие работы вроде изготовления забора – достаточно крепкого стола с прорезью для диска пилы. Такие варианты популярны в сельской местности.

Циркулярка для работ с бревнами

В некоторых подобных «моделях» присутствует вал для закрепления ножей рубанка или фуганка. Как правило, из уголка или швеллера варится станина, на ней закрепляется электродвигатель от списанной заводской вентиляции, и при помощи шкива крутящий момент передается на диск. Подробно описывать технологию изготовления подобного станка не имеет смысла.

Другое дело, если вы хотите производить столярные работы. В этом случае необходим координатный стол с направляющими, которые фиксируются под разными углами.

Поскольку на такой стационарной пиле можно работать с заготовками малого размера – необходимо позаботиться о безопасности оператора. Желательно предусмотреть регулировку скорости вращения и возможность легкой смены дисков с разными диаметрами.

Циркулярка на моторе от стиральной машины

Не промахнешься при аварии

Преимущества самодельной техники

Большой популярностью самодельные циркулярки пользуются за счёт простоты своего изготовления, долговечности и надежности. Сегодня многие дачники используют самодельные агрегаты, а не покупают дорогую технику в специализированных магазинах.

К основным преимуществам такой техники можно отнести следующее:

Универсальность инструмента.
Простота его изготовления.
Возможность существенной экономии.
Надежность и долговечность оборудования.

Имеющиеся в интернете и тематических печатных изданиях схемы исполнения стационарных и мобильных циркулярок позволяют изготовить технику для обработки как тонких заготовок, так и толстых пиломатериалов. Можно подобрать простейшие варианты, которые отлично справляются с обработкой вагонки, тонких ламелей и фанеры.

Как сделать циркулярную пилу своими руками?

Изготовление циркулярной пилы, как и любого другого прибора для домашнего хозяйства, требует терпения и фантазии. Многие мастера выделяют несколько вариантов процесса изготовления этого инструмента, причём каждый из них является правильным. Одни покупают промышленный агрегат и усовершенствуют его в зависимости от целей дальнейшего использования. Другие собирают циркулярную пилу, самостоятельно используя валы, двигатель, станину и прочие детали. В некоторых случаях детали (кроме электродвигателя) изготавливают своими руками.

Рекомендуем: Как выбрать лучшее сверло по металлу для дрели и других инструментов

Настольная циркулярная пила

Настольный вариант деревообрабатывающего агрегата – это вариант сбора инструмента для любителя. Для её изготовления понадобится дерево для корпуса и железные уголки или профильные трубы. Основание у настольной пилы небольшое.

В качестве основы используется чаще всего болгарка. Следует продумать способ включения и выключения инструмента. Принцип создания настольной циркулярной пилы заключается в изготовлении корпуса, верхней плиты, крепёжных элементов для древесины, фиксирующих деталей и места крепления болгарки.

В итоге при сборке можно получить небольшой агрегат, который легко переместить или перевезти в другое место.

Полноценная стационарная минициркулярка

Полноценная циркулярная пила отличается, в первую очередь, своими большими объёмами, а значит, и увеличивается производительность. Она позволяет обрабатывать больше древесины, улучшается фиксация, появляется возможность регулировки пилы, но при её изготовлении следует использовать больше материалов и обойтись без болгарки. Упор при изготовлении стационарной пилы делают на применение металлической основы. Это значительно увеличивает продолжительность срока службы агрегата и его производительность. Из дерева делают только отдельные детали, которые не подвергаются большим нагрузкам. Чаще всего выбирают в качестве упора металлический уголок 100х100 мм. К нему приваривают металлические пластины толщиной не меньше 5 мм, которые имеют прорези по длине. Длина упора в итоге должна быть равна рабочей поверхности циркулярки. Длина пластин должна быть равна поверхности плиты.

Следующий этап – просверливание дырок в рабочей плите:

посередине; на краю рамки.

В итоге из отверстий должен получиться прямоугольник с вершинами в центре отверстий. На месте отверстий будут приварены гайки для дальнейшей установки болтов фиксаторов. При изготовлении отверстий следует помнить, что упор должен быть параллелен плоскости пилы.

Изготовление ручки для циркулярной пилы

Ручка циркулярной пилы нужна для установления глубины и высоты пропила. Этот элемент относится к одним из самых важных. Сконструировать подъёмный механизм можно двумя способами.

В первом случае используемый механизм работает от подъёма и опускания самого диска пилы. Такое приспособление можно сделать путём установки металлической плиты на основании станка при помощи длинных болтов. Подъём будет осуществляться с помощью подкручивания фиксирующих гаек. Опускаться диск пилы будет аналогичным способом, только с помощью откручивания гаек.

Второй тип механизма регулировки немного сложнее в изготовлении, но в итоге получается надёжная и простая в использовании функция подъёма и опускания.

Подъёмный механизм включает в себя:

рукоять, на которой находится шкала регулировки; регулировочную штангу с заранее установленными фиксирующими гайками; направление для движения валов и двигателя.

Регулировочную штангу при желании заменяют стандартными шпильками из металла с новой резьбой. Такой вариант выгоднее, надёжнее и проще при изготовлении функции регулировки.

Первый этап создания рукояти регулировки заключается в приваривании металлической пластины к шпильке. Дальше просверливаются отверстия на расстоянии 4–5 мм от центра металлической пластины, совмещённой со шпилькой. Чтобы вращать всю конструкцию, дополнительно рекомендуется приварить стержень.

Шкалу легко сделать с помощью многослойной фанеры или пластика. Деталь одевается на шпильку и фиксируется саморезами или другими подходящими подручными средствами. Главное, чтобы шкала регулировки была прочно зафиксирована. После установки шкалы на неё наносятся пометки, которые впоследствии будут определять высоту подъёма рабочей плиты.

Изготовление циркулярной пилы своими руками

Необходимость иметь под рукой небольшой циркулярный станок наверняка приходила в голову всем, кто хотя бы однажды пытался сделать ровный разрез электролобзиком или ручной пилой небольшой дощечки или полоски ламината. Другое дело, когда такая операция выполняется на устойчивом станке. Пусть даже эта циркулярка своими руками была собрана из металла и имеет не слишком презентабельный вид, но этот станок по дереву позволяет выполнить работу и быстрее, и качественнее. Вот только как самому собрать циркулярку с наименьшими затратами и использовать при этом доступные детали, например, двигатель от стиральной машины?

Устройство направляющих для пилы разных типов

Схема чертежа заточки и разводки пилы – 1) Полотно пилы. 2) Заточенный зуб. 4) Приспособление для заточки. 5) рабочий стол для заточки пил. 6-7-8) Направления напильника, соотношении к рабочему столу и затачиваемым зубьям пилы. 9) – леска отгиба зубьев при разводе.

Упор для поперечного реза является одним из самых простых и часто применяемых приспособлений. Он позволяет разрезать длинные заготовки под углом 90° и 45° достаточно быстро. Основание упора изготавливается из текстолита, который имеет толщину 4-5 мм. Можно использовать и фанеру 9-10 мм. Брусья для опоры сечением 2х2 см подойдут дубовые или буковые. Брусья соединяются с основанием шурупами, которые имеют потайные головки

Важно выдерживать углы 90° и 45° между брусьями для опоры. Если есть необходимость, такие упоры можно изготовить и для других углов реза

Если нужно разрезать большое количество одинаковых брусков, нужно сделать П-образную конструкцию. Она прижимается к обрезаемым брусьям как “седло”. Данное приспособление состоит из 3 деталей: спинки и двух боковых частей. Спинка делается из куска доски, которая имеет толщину 23-25 мм и ширину, равную сечению бруска. Боковые части изготавливаются из текстолита или фанеры. Ширину боковин нужно сделать такую, чтобы была обеспечена опора кромке площадки инструмента до входа диска пилы в древесину бруска.

Можно будет точно разрезать брус большой толщины за два прохода с разных сторон, при этом не понадобится снимать упор.

Есть возможность сделать и кромочный упор, однако надо знать, что изготавливается он довольно долго. Благодаря большей длине кромки опоры направляющая сможет обеспечить более ровный рез, чем конструкции, которые идут в комплекте с пилой. Основание упора и опорная планка вырезается из фанеры, которая имеет толщину 13-15 мм. В основании выбираются пазы под направляющие шпонки, после чего изготавливаются отверстия под диск пилы и сквозной паз под винт для зажима. Для того чтобы изготовить кромки планки опоры, шпонки, рейки крепления пилы, понадобится использовать твердую древесину. Клеевые соединения шпонок, кромки с планкой опоры и рейки крепления инструмента с основанием рекомендуется усилить небольшими шурупами с потайными головками.

Изготовить приспособления для циркулярной пилы самому несложно, для этого нужен минимальный набор материалов. Не рекомендуется использовать конструкции, которые идут в комплекте с пилой.

Изготовление столешницы

На первом этапе изготовления станины с деревянной столешницей своими руками имеющийся лист фанеры размещают в соответствии с имеющимся эскизом или чертежом.

Для того, чтобы уменьшить число распилов, разметку проводят от кромок листа. Приспособления для циркулярки своими руками.

В качестве инструмента используют ножовку с мелким зубом или электролобзик.

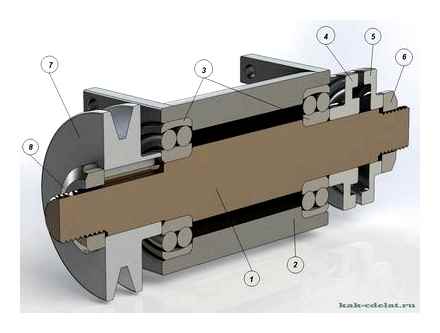

Технические характеристики и конструкция устройства

В современны механизмах деревообрабатывающих станков широко используются вращательные элементы на подшипниках. Менее распространено в конструкции станков поступательное движение, его комбинирование с вращательными элементами (валами, шпинделями) позволяет совершать винтовое движение установленных фрез. А движение поступательно перемещает части механизма, обеспечивая в специальных устройствах направляющее движение.

Для осуществления данных видов вращений, движений используются специализированные детали — валы, оси, шпиндели, которые специально устанавливаются в участки (цапфы, шипы или пята), при этом опираются на устройство, называемое подшипниками ил подпятником.

Валом же обозначается основная вращательная деталь, как правило, это гладкая или ступенчатая цилиндрическая деталь, предназначающаяся для поддерживания установочных на ней зубчатых колес, звездочек, шкивов, катков и т. п. Вал осуществляет вращательную передачу.

При работе на вал испытывает следующие технические нагрузки:

кручение;
изгиб;
напряжение;
деформация в виде растяжения (сжатия).

СПРАВКА. Данные характеристики индивидуальны для каждого вида станка.

Конструкции валов в большинстве случаев одинаковы:

опора;
подшипник;
цапфа;
шипы;
шейки.

Основной элемент вала — ось, это деталь для поддержания установленных на ней элементов. В отличие от вала ось не предназначена для передачи вращающего момента и работает только на изгиб.

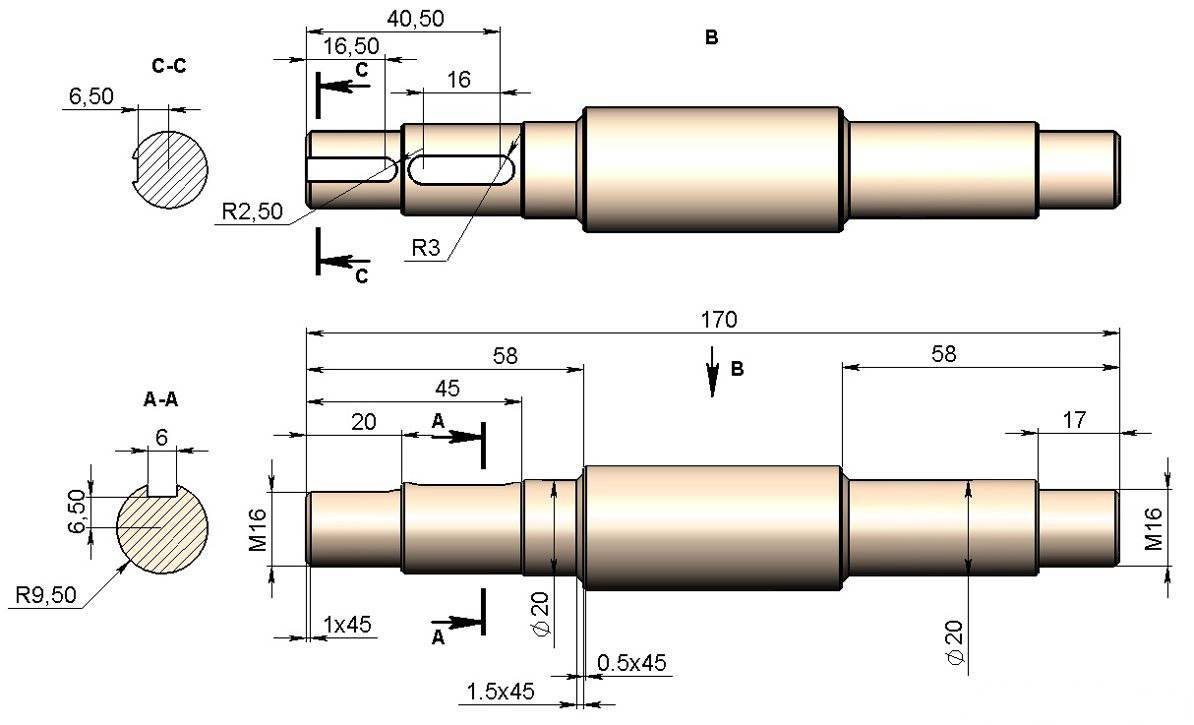

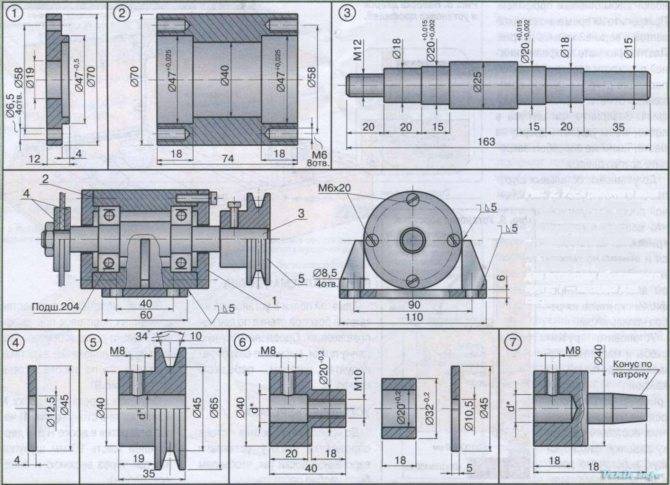

Конструкция вала для разных станков многообразна: от простейших цилиндров до сложных коленчатых сборок. В некоторых станках используются гибкие валы, которые были придуманы еще в 1889 году инженером Карлом де Лавалем. Форму вала определяет оказываемая на него нагрузка, а также распределение силы вращения, давление крутящих элементов.

Оригинальные устройства

Продолжать список самоделок можно до бесконечности, но мы лучше более подробно расскажем о некоторых самодельных станках, которые можно сделать из любой модели дрели.

Бормашина

Бормашина из дрели — это не фантастика, а реальный и довольно универсальный станок, собранный самостоятельно. Главное, надо заказать у китайских инженеров (если вы не смогли найти его в своем городе) гибкий вал от стандартного медицинского агрегата. В результате в вашем арсенале появляется бормашина, которую можно использовать для граверных работ или сверлить при помощи специальных боров отверстия в маленьких деталях или конструкциях, куда со стандартной дрелью не подойти.

Токарный станок

Деревообрабатывающий или токарный станок для дома легко можно сделать на основе дрели. Инструмент необходимо закрепить специальными хомутами достаточно жестко, в патрон вставить специальной конструкции держак с несколькими острыми штырями, удерживающими заготовку от проворачивания. Центр заднего держателя (бабки) и фиксатора спереди самодельного токарного станка должны быть расположены на одной оси. Точность необходима для предотвращения биения во время вращения заготовки. После установки детали, задняя бабка прочно фиксируется специальным зажимом.

Третий элемент станка — это подручник в виде деревянного бруска, на который будет опираться стамеска или другой инструмент для обработки заготовки.

Токарный станок для обработки деревянных заготовок будет работать исправно, если у дрели есть встроенный электронный регулятор оборотов. Методом проб вы устанавливаете оптимальный режим вращения для эффективной обработки древесины. На таком деревообрабатывающим устройстве можно делать уникальные изделия для хозяйственных нужд: например, скалку или пестик со ступой, подсвечник или сборной конструкции канделябр.

Лебедка

Оригинальная лебедка на основе старой, но мощной дрели станет незаменимым помощником в хозяйстве, особенно для тех пользователей, кто проживает в собственном доме и есть приусадебный участок. Простая ситуация: в летнем душе вы решили установить более объемную емкость, но поднять ее на такую высоту одному проблематично. Используя лебедку, это можно сделать в течение нескольких минут. Только надо предварительно рассчитать вес емкости и скорость вращения шпинделя.

По заверению гаражных умельцев, самодельная лебедка легко поднимает двигатель от легкового автомобиля. Посмотрите видео, если не верите на слово:

Специалисты советуют использовать самодельное устройство, устанавливая дрель на самые минимальные обороты. Такая конструкция может перемещать объекты с различной массой, ведь народные умельцы делают лебедки даже на основе обыкновенного стартера от авто.

Изготовление металлической станины: инструкция

Станок из циркулярной пилы, изготовленный из металла, гораздо жестче и прочнее деревянного, имеет больший срок службы. Чтобы сделать такую станину, понадобится следующий материал и инструмент:

лист металла (желательно стальной) размером примерно 1000х500 мм и толщиной от 3 до 5 мм;
металлический уголок примерно 45х45 мм;
болты и гайки М8;
сварочный аппарат;
электродрель;
болгарка;
струбцины.

В первую очередь готовится стол для станка из циркулярной пилы. Для этого по периметру металлического листа приваривается металлический профиль. Чтобы он плотно прилегал к листу, его нужно прижимать к поверхности струбцинами. Затем на обратной стороне листа намечаются места крепления корпуса и паза для диска пилы. Электродрелью просверливаются отверстия диаметром 8 мм для крепления корпуса.

Схема сборки самодельной пилорамы.

С лицевой стороны стола отверстия зенкуются для установки крепежа в потай.

При помощи болгарки и дрели в столе прорезается паз для диска. Чтобы паз вырезать аккуратно, нужно по краям намеченного паза просверлить отверстия диаметром примерно 10 мм и между этими отверстиями болгаркой вырезать паз. На подготовленное место устанавливается и крепится корпус инструмента.

Из уголка нарезаются четыре куска длиной примерно от 800 до 900 мм для ножек стола. Затем ножки привариваются к уголкам стола. Для придания большей жесткости между ножек приваривается уголок на расстоянии примерно 100 мм от поверхности пола.

Чтобы распил материала был качественным, необходимо параллельно диску устанавливать направляющую планку. Лучше всего ее изготовить из уголка. Для этого отрезается ровный уголок по длине стола, затем к нему привариваются две направляющие, которые должны фиксировать перемещение планки параллельно режущему диску. Крепить планку к столу можно струбцинами или при помощи приваренной пластины с болтами.

После окончания сварочных работ зачищаются сварочные швы, поверхности обезжириваются и покрываются антикоррозионной краской. Станок из циркулярной пилы готов к эксплуатации.

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

повышенная виброустойчивость;
недопустимо прогибание при нагрузке свыше 50-60 кг;
наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

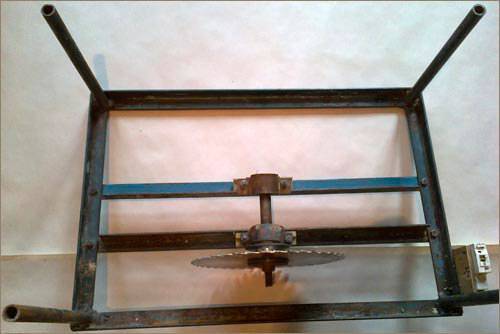

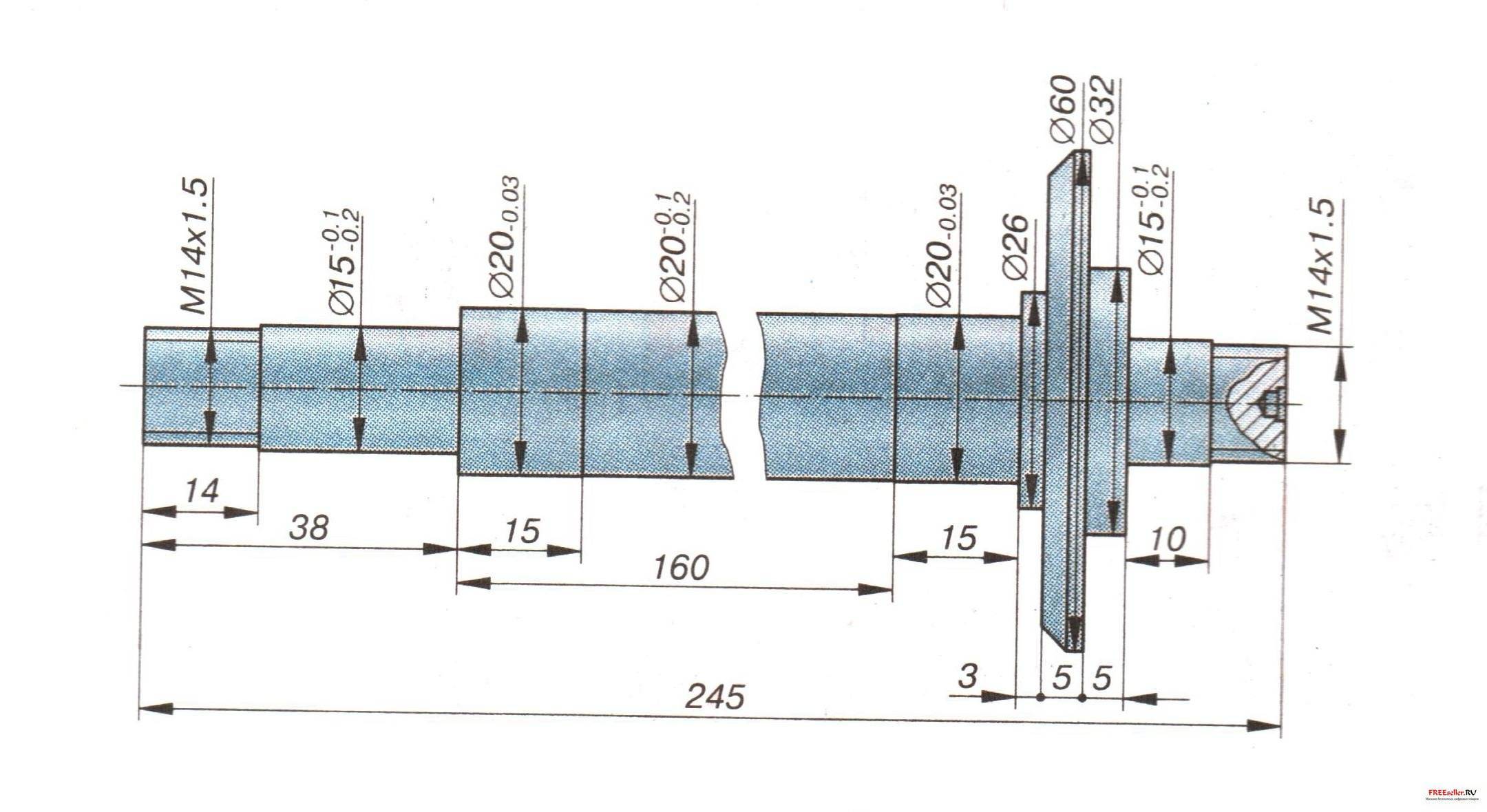

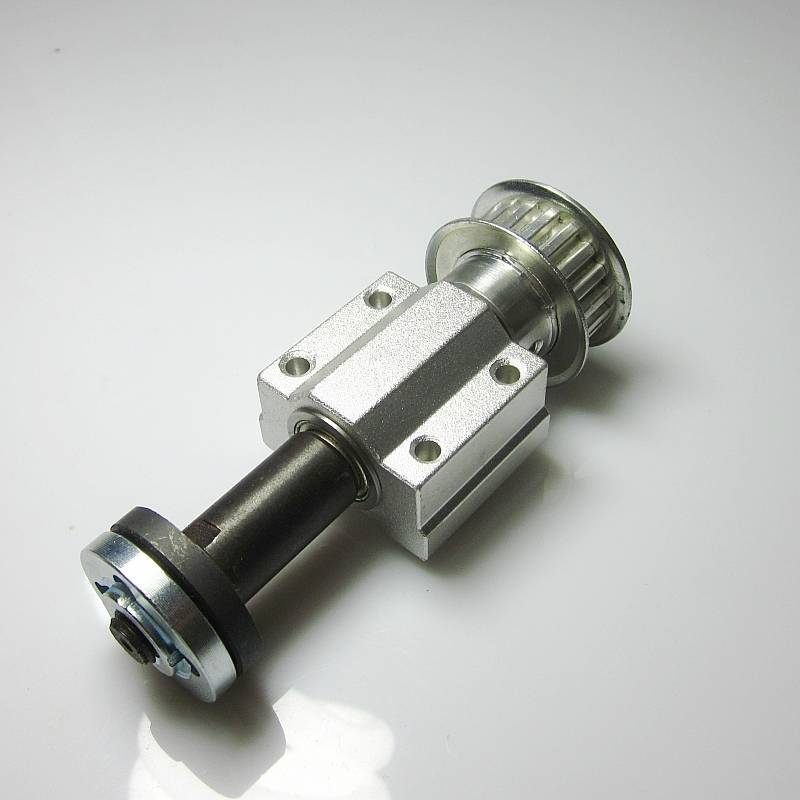

Вал

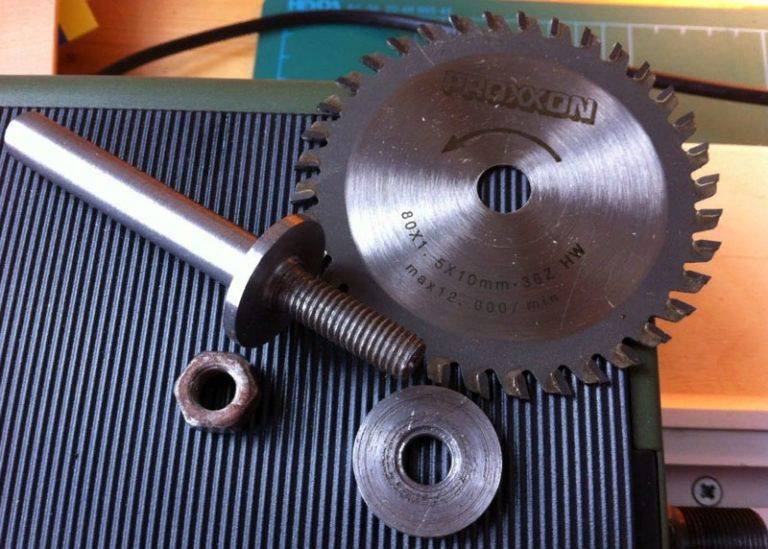

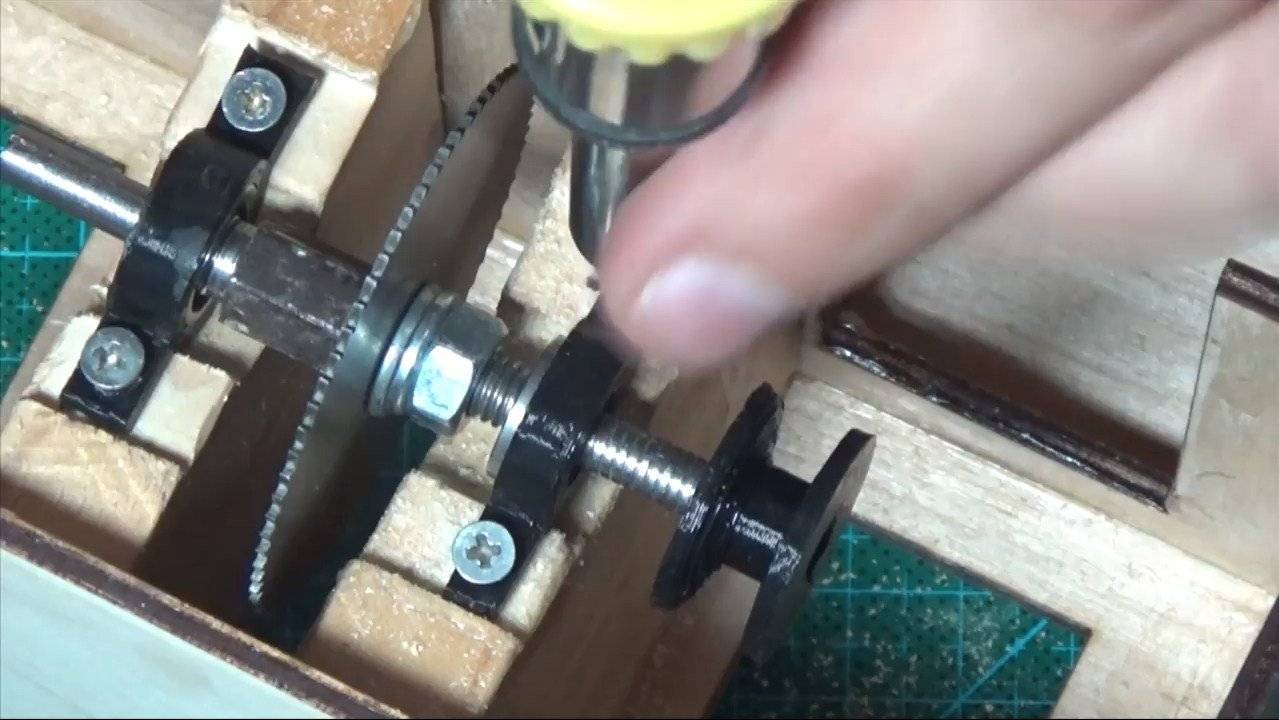

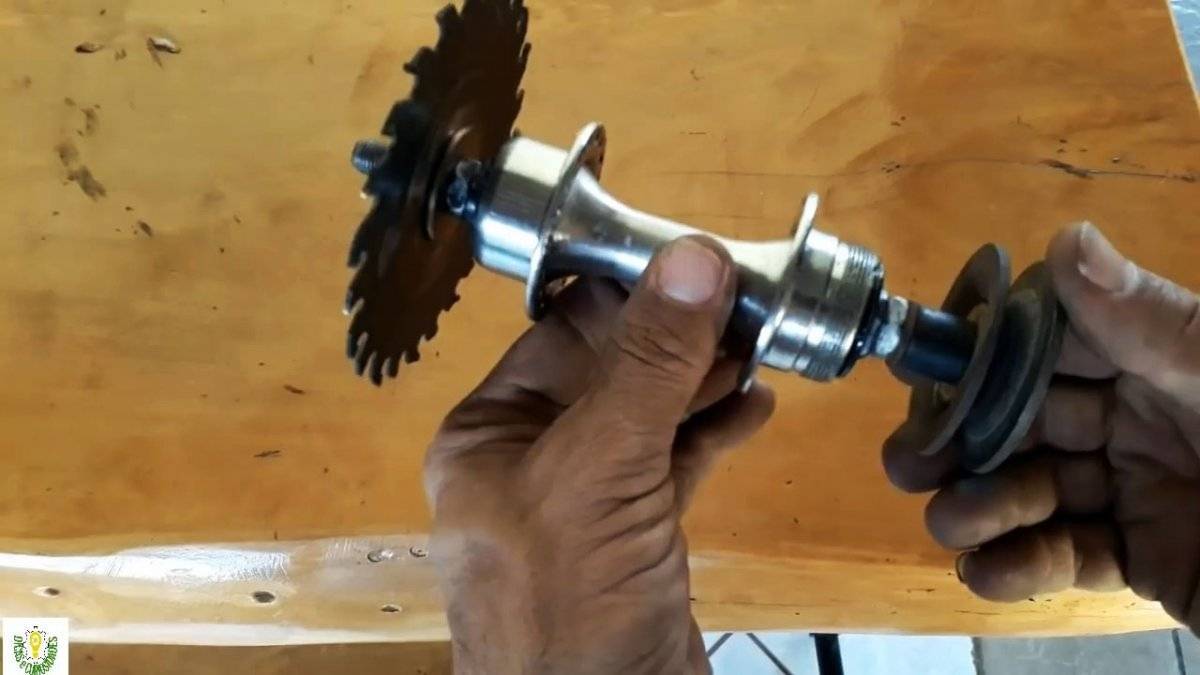

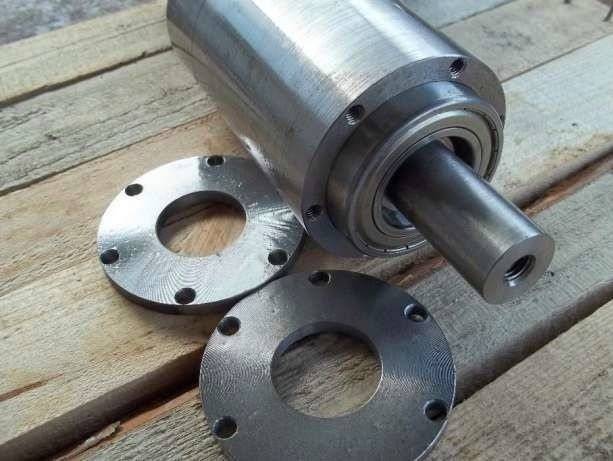

Самодельный вал

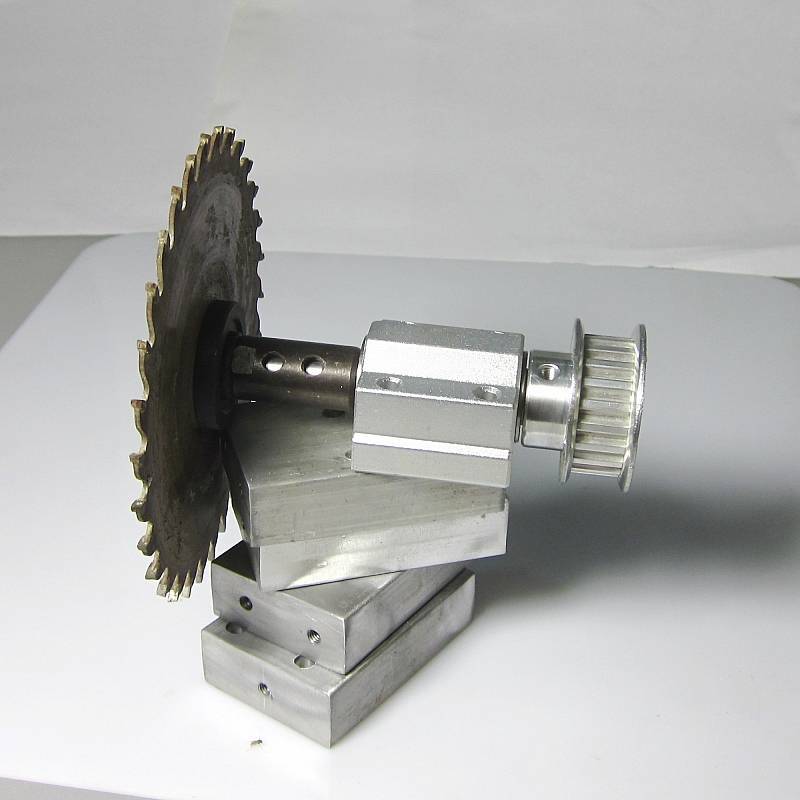

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

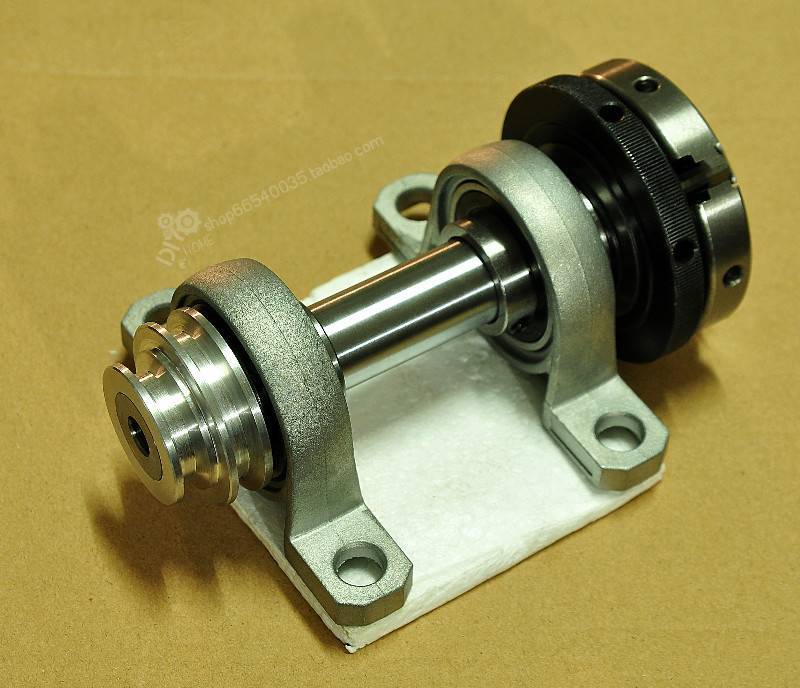

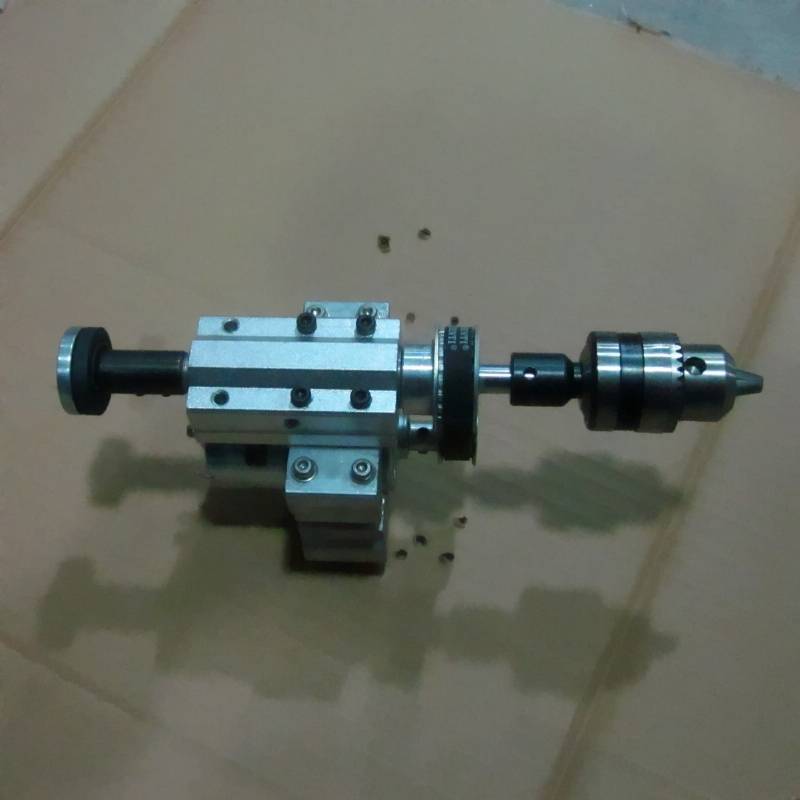

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

клиноременная передача;
механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Электрическая схема

В капитальном варианте конструкции циркулярного станка используется автономный привод, включающий в свой состав электродвигатель асинхронного типа, обмотки которого включаются в электросеть по схеме треугольника.

Схема подключения асинхронного двигателя циркулярного станка

Эти цепи содержат ряд дополнительных элементов, облегчающих запуск двигатели в работу (так называемые «пусковые» конденсаторы и другие электронные компоненты).

Для управления работой и обеспечения автоматического запуска электродвигателя в схеме предусматривается магнитный пускатель, построенный на базе электронного коммутатора (симистора) и трансформатора тока.

Для построения схемы управления станком на деревянном каркасе (вариант, предусматривающий использование ручной циркулярной пилы) достаточно будет продублировать кнопки включения и выключения механизма, выведя их наружу и закрепив на одной из ножек столешницы

Более подробно о подключении электродвигателя станка вы узнаете из видео.

Настольная небольшая циркулярка

Такой вариант предусматривает изготовление корпуса станка из дерева или железного уголка или профильной трубы, с учетом того что размещение инструмента будет в настольном варианте.

Поскольку основание будет небольшим, то использование такого инструмента открывает новые возможности. Такая деревообрабатывающая машина позволяет проводить работы в любом удобном месте.Принцип создания такой машины похож на то, как создается ручная циркулярная пила – для основания изготавливается корпус, верхняя плита, устройство фиксации монтажной пилы или болгарки, в случае использования в качестве двигателя болгарку.Отдельно, для соблюдения максимальной безопасности нужно предусмотреть кнопку включения и выключения электропитания инструмента, и механизм блокировки кнопок включения на самой пиле или болгарке.Для удобства работы рекомендуется направляющую планку изготовить с направляющими для фиксации упора в корпус основания, тем самым повысив надежность крепления. Для зажима здесь рекомендуется использовать болты с гайками-барашками, таким образом, дополнительно создав удобство в работе.

Стол для циркулярки своими руками (с чертежами)

В данном разделе предлагается модель универсального стола, на котором можно расположить циркулярку, имеющую любые технические показатели и размеры. Для изготовления конструкции понадобятся следующие материалы:

лист фанеры, желательно с ламинированным верхним покрытием, толщиной не менее 10 мм и размером 800х800 мм;
4 полотна ЛДСП толщиной 16 мм (400х784 мм);
бруски 50х50 мм;
болты и саморезы.

Самодельная циркулярная пила своими руками, потребует подготовленные чертежи

Изготовление стола для циркулярки может выполняться в такой последовательности:

Из листов ЛДСП собирается верхняя часть будущего стола, представляющая собой ящик без дна. Стороны крепятся между собой при помощи брусков, длина которых значительно больше, чем высота листов.
Изготовленная конструкция переворачивается, бруски-ножки будущего стола в нижней части скрепляются дополнительными перемычками.
Из фанеры вырезается столешница, в которой при помощи лобзика выполняется продольное отверстие – в него будет вставляться пильный диск.

В интернете несложно найти чертеж подобной конструкции, что значительно упростит изготовление. Можно модернизировать предложенный выше вариант стола для циркулярки своими руками, заменив бруски на металлический уголок или же выполнив так называемый ящик из досок. В нижней части конструкции неплохо сделать полку.

Изготовление торцовки из циркулярки своими руками

Укладка деревянного пола, замена наличников, обшивка фасада планкеном, вагонкой, создание элементов ландшафтного дизайна требуют наличия размерной доски. Процесс подготовки такой доски называется торцеванием. То есть отрезаются концы материала с целью получения нужного размера заготовки и придания спилам эстетичности.

Торцовка, изготовленная своими руками делает более быстрой и экономичной производимую работу

Чтобы изготовить торцовку из ручной циркулярки своими руками, понадобится подручный материал и инструмент б/у. Стандартные характеристики, которыми должна обладать будущая торцовка, такие:

максимальная длина пропила – 350 мм;
оптимальная оборотная мощность двигателя – 4500 об/мин;
незначительный вес.

Верхняя часть электроинструмента крепится на шкворень с использованием большого подшипника – 150 мм (его не составит труда приобрести на рынке.) С внешней стороны к подшипнику приделываются ушки. Они служат для крепления инструмента к поверхности станины при помощи винтов М6.

Основными приспособами для циркулярки своими руками являются автомобильные амортизаторы (их удобно применять в качестве протяжки), кнопка плавного пуска и дополнительная защита, которая крепится к электроинструменту и станине.

Верхняя часть торцовки крепится на шкворень с использованием подшипника

К преимуществам самодельной торцовочной пилы можно отнести следующие:

Конструкция легко разбирается, а электроинструмент может использоваться по прямому назначению.
Небольшая стоимость. Без учета цены инструмента (б/у) затраты составят не более 500 рублей.

Среди существенных недостатков стоит выделить высокую шумность. Устранить этот недостаток практически невозможно. Кроме того, необходимо проделывать пробный запил (выбор и фиксирование тяги), чтобы обеспечить хорошее качество выполнения последующей работы.
