Вентиляция в каркасном доме своими руками: как правильно сделать

Естественная вентиляция

Это способ обновления воздуха подразумевает работу без применения любых энергозависимых устройств. Все процессы происходят по законам физики, с учетом погодных факторов.

Если обобщить то, существует 2 разновидности естественного проветривания помещений — организованная и неорганизованная вентиляционная система.

Неорганизованная вентиляция

Ранее вентиляция в домах происходила так называемым «естественно щелевым способом» — щели выполняли роль приточных каналов, а, к примеру, труба печи служила эффективным вытяжным каналом.

Кроме того на щелевую вентиляцию воздействуют направление ветра на улице, разница температуры снаружи и внутри здания и множество других внешних воздействий. По этой причине можно считать, что вентиляция в домах присутствовала всегда, и о ней никто не думал.

С одной стороны такой способ совершенно не требует затрат, но в тоже время он не контролируем, и внутренние помещения будут завысить от случайных факторов, от изменений погоды до ошибок при строительстве. Вы будете неспособны уменьшить ее или увеличить, при очень хорошей — из дома выдует все тепло, а при сильно низкой — в помещениях будет душно.

Организованная вентиляция

Такой способ проветривания внутренних помещений не требует использования, каких либо механических устройств. Отличается такая вентиляция от неорганизованной, необходимости заранее предусмотреть ее в проекте дома. В качестве примера можно привести вентиляционные каналы в многоэтажных домах, построенных во время советского союза. Приток воздуха производился через форточку (или в неплотных местах деревянных окон), а удалялся использованный воздух — через вентшахту в стене.

Кстати по этой причине в зданиях старой постройке становится душно после того как устанавливают металлопластиковые окна вместо деревянных. Новые окна герметичны и они останавливают приток, который до этого происходил через щели. Тяга в вентшахте образуется благодаря разнице температуры и давления на высоте первого и верхнего этажа, и под воздействием ветрового давления.

Недостаток такой вентиляции в небольшой результативности ее работы и зависимости от множества внешних факторов. Кроме того большое значение имеет сечение и высота вентиляционных шахт. По этой причине создать эффективную вентиляцию по этому способу в каркасном доме очень сложно, но можно воспользоваться трубой отопительного прибора как каналом для вытяжки.

При постройке современных домов, не применяют естественную вентиляцию, а используют более эффективную принудительную систему.

В каком случае целесообразно использовать

В небольших постройках, находящихся загородом. То есть если на улице чистый воздух, не загрязненный промышленными выбросами. В зданиях, в которых никто не живет круглый год (к примеру, небольшой домик на даче), или каркасном доме с мягкими требованиями по внутреннему микроклимату. Конечно, что расходовать деньги на установку принудительной системы в этих зданиях нет смысла.

Рекомендации по установке с рекуператором

Рекомендации по установке, в основном, касаются помещений, в которых следует устанавливать рекуператор. В первую очередь для этого используют котельные (если речь идет о частных домовладениях). Также рекуператоры монтируют в подвалах, на чердаках и в других технических помещениях.

Если это не расходится с требованиями технической документации, то установка может быть смонтирована в любом неотапливаемом помещении, при этом разводку вентиляционных каналов, по возможности, следует монтировать в комнатах, имеющих отопление.

Вентиляционные каналы, проходящие через неотапливаемые помещения (а также вне помещений) следует делать утепленными. Также теплоизоляция необходима в местах прохождения вытяжных воздуховодов сквозь наружные стены.

Учитывая шум, который оборудование может производить во время работы, лучше всего размещать его подальше от спален и от других жилых комнат.

Что касается размещения рекуператора в квартире: лучшим местом для него будет балкон или какое-либо техническое помещение.

При отсутствии такой возможности под установку рекуператора можно отвести свободное пространство гардеробной.

Как бы там ни было, расположение установки во многом зависит от особенностей конструкции вентиляционной системы, от расположения вентиляционной разводки и от габаритов устройства.

Основные ошибки при монтаже систем вентиляции в следующем видео:

3 Принудительное проветривание – схемы и особенности

Если естественная система воздухообмена не способна создать хороший микроклимат, монтируется принудительная вентиляция. Сразу отметим, что своими руками сделать ее непросто. Необходимо провести грамотный расчет воздуховодов и мощности используемого оборудования. С такой задачей легко справится подготовленный мастер. А вот многим домашним умельцам это просто-напросто не под силу.

Принудительные системы функционируют за счет вентиляторов двух типов – вытяжных и приточных. Первые удаляют загрязненный воздух из помещений, а вторые – подают свежий его поток во все комнаты жилища

Обратите внимание. Такие установки, как правило, дают возможность регулировать интенсивность подачи воздуха, а также позволяют подогревать его до оптимальных показателей в зимнее время, тонко или грубо очищать от загрязнений. В состав принудительных вентсистем входят не только вытяжной и приточный вентиляторы, но и:

В состав принудительных вентсистем входят не только вытяжной и приточный вентиляторы, но и:

• Воздушные клапаны. При отключении вентиляции они перекрывают приток уличного воздуха.
• Воздухораспределители и воздуховоды. Последние монтируются в одну сеть. На местах их соединения устанавливаются указанные распределители.
• Решетки для забора воздуха.
• Блок управления. Он позволяет настраивать работу вентисистемы, управлять функционированием ее отдельных элементов.
• Фильтры.

Принудительная вентиляция в любом по площади каркасном доме имеет несколько разновидностей. Выделим основные схемы функционирования современных приточно-вытяжных систем:

1. 1. Вентилятор нагнетает воздух с улицы. В жилище формируется повышенное давление. Загрязненный воздух уходит за пределы дома через каналы, оборудованные в туалете и на кухне.
2. 2. За удаление отработанного воздуха отвечает вытяжка (принудительная). Она образует в комнатах определенное по величине разряжение. Свежие воздушные массы нагнетаются вентиляторами (опять же принудительно) через приточные клапаны.
3. 3. Некоторое количество воздуха всасывается в жилище при работе вентиляторов, и такой же его объем уходит из каркасного дома под действием механической тяги.
4. 4. Воздухообмен обеспечивается спецустановками, способными нагревать входящий поток за счет тепла удаляемого загрязненного воздуха.

Последняя схема считается наиболее современной и экономичной. Она носит название воздухообмена с тепловой рекуперацией. Подобные системы устанавливаются специалистами профильных компаний. Самостоятельный их монтаж мастером-самоучкой невозможен. Мы просто зря потратим деньги, не добившись желаемого результата.

Как сделать вентиляцию в каркасном доме своими руками

Что такое каркасный дом? Это фундамент, на котором собирается каркас из деревянных брусов или металлических профилей, между элементами закладывается утеплитель, и вся конструкция с двух сторон обшивается плотным материалом: фанерой, гипсокартоном и прочими. Конечно, проводится финишная отделка.

Обязательно возводятся перегородки по такому же принципу, а также устанавливаются перекрытия и крыша. Если каркасный дом одноэтажный, то проблем с обустройством вентиляции возникнуть не должно. Вот пошаговая инструкция, как сделать вентиляцию в каркасном доме своими руками (схема и последовательность проведения операций).

1. Еще на стадии проектирования надо сделать расчеты, касающиеся воздухообмена, а соответственно и размерных параметров вентиляционных каналов. Если обустраивается принудительная вентиляция, тогда надо будет сразу подсчитать и мощность устанавливаемых вентиляторов.
2. Самая простая схема – приточно-вытяжная. Для этого в первую очередь еще на стадии сооружения каркасного дома между обшивками устанавливаются пластиковые трубы. Для вытяжки – вертикальная, для притока – горизонтальная.
3. Первая устанавливается в перекрытие, сопряженное с чердаком. Этот воздуховод обязательно выводится выше кровельного покрытия минимум на полметра. Оптимальное месторасположение – кухня или санузел. А лучше провести установку двух воздуховодов из двух разных комнат.
4. Вторая устанавливается в нижней части стены любого помещения, или проводят монтаж нескольких труб в разных жилых помещениях.
5. Остается только снаружи дома установить вентиляторы на приточные каналы, а на вытяжные врезать приборы на уровне чердака.
6. Все вентиляторы запитываются к бытовой электрической сети напряжением 220 вольт.

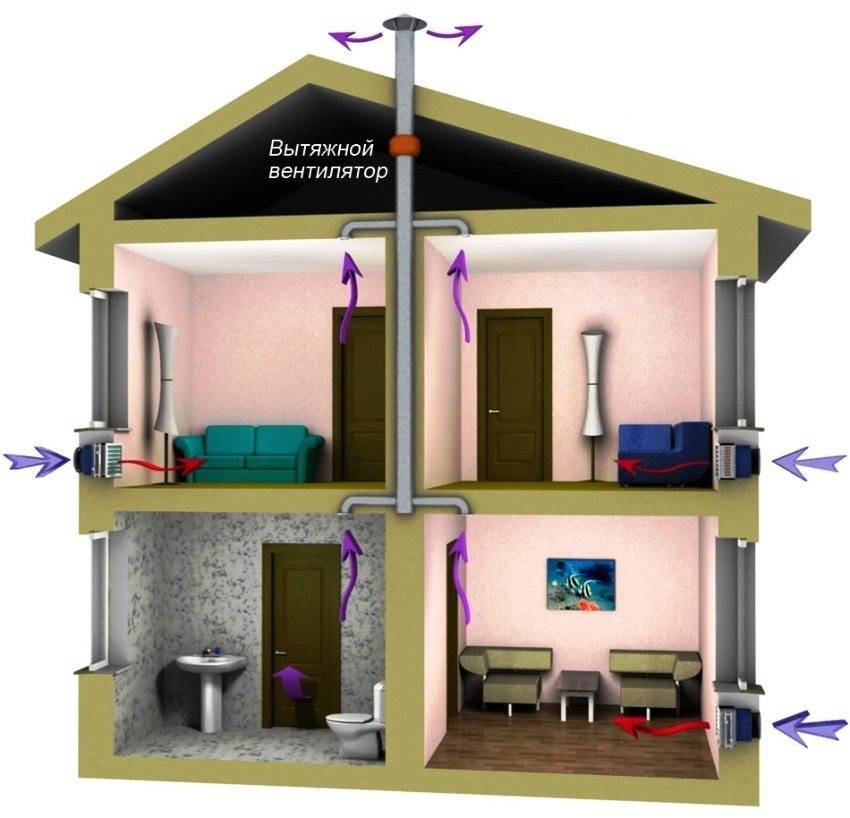

Если каркасный дом – это многоэтажное строение, то вытяжную трубу укладывают в одну из перегородок, лучше центральную. От нее во все комнаты делаются ответвления, которые закрываются по стенам декоративными решетками. Главное – все вентиляционные отверстия должна располагаться под потолком.

Что касается приточных каналов. То здесь все остается по-прежнему – в нижних частях стен в каждом помещении. Монтаж вентиляторов проводится по каналам. Единственное отличие – это один мощный вентилятор на вытяжной трассе.

Вентиляция крыши из металлочерепицы

В качестве внешней кровли используются различные материалы, но одним из самых популярных является металлическая кровля. Металлическая кровля плохо пропускает воздух и влагу и имеет тенденцию к образованию конденсата, поэтому вентиляция необходима для создания комфортной атмосферы в помещении. Отсутствие циркуляции приводит к деформации и коррозии металла, гниению стропильной системы, перегреву покрытия. Для исключения таких последствий оптимальной является непрерывная вентиляция, которая обеспечивается специальным зазором и перерывом в области конька. В области конька крыши дополнительно устанавливается перфорированная вставка, а на расстоянии 60 см от конька устанавливаются вентиляторы.

Комплект аэраторов дополняет систему естественной вентиляции и создает дополнительную циркуляцию воздуха в зоне конька.

Установка вентиляционного канала на металлической черепице не является технологически сложной. Основные шаги заключаются в следующем:

1. Отметьте место выхода вентиляционной трубы наружу, но не ниже уровня 60 см от конька. Шаблон, входящий в готовый комплект труб, должен быть нанесен на кровельное покрытие и очерчен маркером. Вдоль этого контура просверливаются отверстия и вырезается часть кровельного листа. Место установки очищается и обезжиривается. Убедитесь, что фартук плотно прилегает к поверхности крыши.
2. Вырезать отверстие в корпусе для прохода. Размер отверстия должен быть на 25% меньше поперечного сечения трубы. Это обеспечит герметичное соединение между компонентами. Вставьте трубу в обсадную трубу и полностью соберите конструкцию.
3. Нанесите герметик там, где аэратор соединяется с крышей. Тогда не должно быть пробелов, которые могли бы сделать эту структуру неэффективной. Закрепите переходный узел на крыше с помощью саморезов.
4. Выровняйте трубу и почините ее. Изнутри чердака убедитесь, что все компоненты правильно закреплены и исправьте обнаруженные недостатки.

Установка не производится в дождливую погоду. Высота трубы вместе с отражателем должна быть не менее 50 см от поверхности крыши.

2 Принудительная система

В этой схеме приток и отток воздуха осуществляется за счет вентилятора. Уличные воздушные массы предварительно фильтруются, нагреваются. Можно обустроить вытяжку по следующим схемам:

1. 1. При вытяжке отработанных воздушных масс создается разряжение в помещениях. Система монтируется с приточными клапанами.
2. 2. За счет принудительного притока увеличивается давление в комнатах. Отработанные массы выходят на улицу через вентиляционные каналы.
3. 3. Принудительный приток и выдув воздушных масс за счет механической тяги.
4. 4. Рекуперация тепла. Эта схема считается самой эффективной, но для её обустройства потребуется большой финансовый ресурс.

Кто должен дышать: дом или человек?

Миф о дышащих домах и дышащих стенах был бы смешным, если бы не был повсеместно распространён. Надо отдать должное маркетологам строительных компаний и компаний, производящих стройматериалы – они потрудились на славу. Теперь неидеальные свойства материалов и некачественные работы можно называть по-другому:

• гигроскопичность, то есть свойство намокать (а потом высыхать), называют способностью забирать излишнюю влагу из воздуха и отдавать её обратно,
• щели, неидеальное прилегание кирпича, цементных блоков, бревна, бруса и т.д., обусловленные низким качеством материала или некачественными работами можно назвать микропроветриванием,
• брак окон или некачественную установку – аналогично,
• и так далее.

И вся эта лапша находит благодарные уши.

Реальность же, не искажённая маркетинговыми слоганами, была и остаётся одна:

• дышать должен человек, а не дом,
• любой современный, качественно построенный дом, не только каркасный, обеспечивает высокую герметичность, защищает внутренние помещения от наружней температуры, осадков и других воздействий, в том числе не пропускает вовнутрь наружный воздух,
• микроклимат в доме обеспечивает система вентиляции.

Углубляться в построение сложных систем вентиляции мы с вами не будем, а вот основные базовые принципы рассмотрим.

Особенности каркасного дома

Конструктивно представляет собой каркас из бруса, заполненный утеплителем (стекловата, пенополистерол, целлюлозная вата, утеплитель на основе горных пород и т.д.), проложенный ОСП-материалом паро-, гидроизоляционными мембранами с двух сторон. Снаружи отделывается декоративным покрытием (сайдинг, кирпич, блок-хаус). Внутренняя сторона – гипсокартон.

Наслоение во многом ненатуральных материалов, изолированных слоями гидрозащитного покрытия практически полностью препятствует установлению внутри дома приемлемого температурного, влажностного баланса.

Разбалансировка микроклиматических показателей приводит к скоплению конденсата на окнах, внутри стен, перекрытий. Температура повышается, способствуя испарению влаги в еще большем количестве. При отсутствии должной вентиляции избыточная влажность образует плесень, грибок даже на тех поверхностях, которые защищены от гниения. В Интернете много видео, фото о том, как на антисептически обработанных элементах образуется плесень, разрушая постройку за два-три года.

К тому же сами материалы – источник вредных испарений, попадающих внутрь помещения. Антисептические пропитки древесины, утеплителя, вещества стеновых панелей, рассчитанные на отпугивание насекомых, грызунов для человека также не безвредны (карбамидоформальдегидная, меламиноформальдегидная, мочевиноформальдегидная смолы).

Все вышеперечисленное требует установления внутри каркасника продуманной, эффективной системы воздухообмена.

Вентиляция в постройке

Каркасные дома принято считать практически герметичными конструкциями, особенно в случаях, когда производится установка пластиковых окон и дверей. Если не организовать правильную вентиляцию, в помещении постоянно будет повышенная влажность воздуха. Влага выделяется человеком при дыхании, при приготовлении пищи, во время банных процедур. Стоит отметить, что организация вентиляции в каркасном доме – довольно дорогостоящее мероприятие.

Естественная вентиляция

Естественная вентиляция возникает в помещении самостоятельно за счет проникновения уличного воздуха через щели из-за неплотного прилегания дверей и окон. Если конструкция построена без нарушений, естественная циркуляция прекращается. Для организации вентилирования естественным путем устанавливают специальные воздушные клапаны, они имеют малые размеры и поэтому практически не заметны в конструкции.

Современные клапаны для естественной вентиляции оснащены специальными фильтрами, они очищают уличный воздух перед тем, как он попадает в помещение. Также решетками для защиты от грызунов в каркасном доме, плиц и поглотителями шума. В помещении на клапан устанавливается специальная заслонка, позволяющая контролировать силу воздуха.

Принудительная вентиляция

Этапы строительства жилого дома могут предусматривать сооружение не только естественной вентиляции, но и принудительной конструкции, которая позволяет добиться оптимального микроклимата в помещении. Чаще всего принудительные вентиляции сначала согревают уличный воздух и фильтруют его, и лишь потом запускают в помещение.

Система вентиляции в каркасном доме.

На рынке строительных материалов принудительные вентиляции представлены в широком разнообразии, поэтому можно подобрать систему по потребностям и финансовым возможностям.

Этапы строительство дома своими руками при возведении стен довольно просты, не требуют особых навыков и специфического инструмента, сборка всего дома очень схожа со сборкой конструктора

При организации вентиляции в доме обратите внимание на один важный момент – расчет мощности вентилятора лучше доварить профессионалу

Утепление

Чтобы утеплить каркасный дом, этапы строительства начинаются с прокладки ветрозащитного слоя, вне зависимости от используемого утеплителя.

Для утепления пола на пароизоляционную мембрану укладывается утеплитель, чаще всего используется минеральная вата

При работах с ватой крайне важно не допускать образование пустот и щелей. Толщина утеплителя для пола подбирается индивидуально в зависимости от региона строительства, при этом слой не должен быть меньше 150 миллиметров

Каждый новый слой минеральной ваты должен перекрывать место стыка материала

Сверху утеплителя герметично прокладывается гидроизоляционный материал, сверху фанера, лишь потом начинается чистовая отделка

Каждый новый слой минеральной ваты должен перекрывать место стыка материала. Сверху утеплителя герметично прокладывается гидроизоляционный материал, сверху фанера, лишь потом начинается чистовая отделка.

Укладываем минеральную вату в каркас дома.

Технология утепления стен каркасного дома  аналогична. Между внешними панелями и наружной отделкой укладывается пароизоляционная мембрана, между панелями прокладывается два-три слоя утеплителя и гидроизоляционный материал.

Процедура утепления крыши проводится до завершения полной сборки конструкции. На потолочные балки герметично натягивается пароизоляционный материал, который забивается обычной фанерой толщиной до 25 мм. Сверху укладывается минеральная вата по правилам, описанным выше. Если потолок нельзя утеплять сверху, все работы производятся с внутренней стороны помещения. В случае использования чердачного помещения производится утепление сводов крыши по аналогичной схеме.

Внутренняя отделка

Правила при внутренней отделке каркасного дома:

• Работы по отделке помещения лучше проводить поступательно, не стоит начинать ремонт сразу во всех помещениях.
• Если в доме несколько комнат, то отделку начинают с самой дальней от входной двери.
• К работам приступают только после полного завершения строительства и прокладки всех коммуникаций;
• Отделка производится по принципу «сверху вниз».

Внутренняя отделка гипсокартоном.

Черновая отделка производится при помощи гипсокартона или ОСБ, они не только являются дешевым материалом, но и позволяют скрыть все недостатки стен. В качестве чистовой отделки можно использовать любые материалы, которые представлены на современном строительном рынке. Можно отделать каркасный дом своими руками, фото этапов строительства вы сможете найти на нашем сайте.

Типы систем вентиляции

Рассмотрим основные варианты и несколько распространенных схем, из которых можно понять принцип функционирования данной коммуникации, устроенной по той или иной методике.

Естественная

Самый дешевый проект, который не требует использования какого-либо специального, дорогостоящего оборудования. Она устраивается, как правило, еще на этапе возведения дома. В отдельных случаях, в процессе его эксплуатации, при недостаточной эффективности системы проводится ряд мероприятий по ее «усилению». Например, установка приточных клапанов, если недостаточно форточек, вентзазоров и тому подобное (в продаже есть и уже готовые изделия с фильтрами, шумоглушителями, регулируемой заслонкой).

Когда целесообразно монтировать

• В малогабаритных строениях при условии, что они расположены вне черты населенного пункта. То есть если наружный воздух не особенно загрязнен, к примеру, промышленными выбросами, и характеризуется приемлемой с точки зрения нормативных документов чистотой.
• В постройках, в которых постоянно никто не проживает (например, скромный дачный домик), или каркасных строениях, к которым не предъявляются особые требования по условиям хранения находящегося в них имущества (некоторые складские помещения и тому подобное).

Понятно, что тратить деньги на монтаж принудительной системы в таких сооружениях особого смысла нет. На рисунке показана естественная вентиляция комплексная, то есть все ее возможные варианты для различных частей строения. А какие именно инженерные решения реализовать в своем жилище, требует лишь уточнения по месту.

Это несложно сделать, произведя соответствующие расчеты. В интернете много сайтов, на которых можно найти или таблицы, или «онлайн-калькуляторы». Объем воздуха, который должен обновляться за определенный временной отрезок, определяется линейными параметрами помещения, количеством людей в доме и рядом других факторов.

Именно поэтому нужно учесть, что любая система вентиляции проектируется индивидуально для определенного строения, поэтому все советы, варианты схем могут носить чисто ознакомительный (общий, рекомендательный) характер.

Принудительная

Требует определенных затрат, а при сложной планировке здания, с помещениями на цокольном (подвальном этаже) – весьма значительных.

Когда целесообразно монтировать:

• В случаях, когда естественная вентиляция не обеспечивает решения возложенных на нее задач.
• Если строение располагается в месте, где наблюдаются проблемы с «экологической чистотой».

Разновидности принудительных схем

• Приточная. Воздух всасывается в помещение и «выдавливает» отработанный.
• Вытяжная. Естественный приток обеспечивается создаваемым разрежением.
• Приток-вытяжка. Более сложный вариант, требующий правильной настройки вентиляторов (нагнетателей) для согласованности в их работе.

Как вариант – с рекуперацией тепла.

В холодное время года поступающий воздух нагревается отработанным. Простейшая аналогия – коаксиальные дымоходы.

«Смешанный» вариант вентиляционной системы

Является наиболее оптимальным. По названию можно понять, что естественная вентиляция является основной, а принудительная устанавливается в отдельных помещениях.

Когда целесообразно:

• В жилых домах для минимизации общих расходов на строительство. Принудительная вытяжка монтируется в «проблемных» помещениях, характеризующихся избыточной влажностью или неприятными запахами, регулярной задымленностью – кухни, туалетные и ванные комнаты, прачечные, топочные, подземные гаражи и так далее.
• В подсобных строениях, если это предусмотрено условиями их эксплуатации (овощехранилищах, например).

По какой схеме устанавливать вентсистему в своем доме, решать вам, уважаемый читатель. Но чтобы она была достаточной и эффективной, консультация профессионала лишней не будет.

Как рассчитать нужные параметры для дома

Чтобы качественная вентиляция в частном доме была качественной, необходимо учитывать множество факторов. Если вы хотите установить его своими руками, вам необходимо запомнить как минимум 2 формулы. Первая формула следующая: Lpr = Lvyt. Это означает, что количество воздуха, удаляемого из дома, равно количеству воздуха, всасываемого в дом.

Вторая формула следующая: L =(Sx3+nx60+V/2)/3. В этой формуле S – площадь помещения, в котором происходит вентиляция, n – количество людей, пользующихся помещением, а V – объем помещения. Однако напомним, что все эти данные приблизительны, и для более точных расчетов лучше обратиться к экспертам.

Полезное видео на эту тему:

Основные виды вентиляции

При естественной вентиляции воздух менее интенсивно попадает и удаляется из помещений

Вентиляция в каркасном доме может относиться к одному из распространенных типов в зависимости от назначения. Системы делятся на несколько подгрупп с учетом направления движения воздушных масс, территории обслуживания, а также других факторов. Они могут быть приточными или вытяжными, с естественными или механическим побуждением, общеобменными или локальными.

Естественная

Этот тип вентиляции считается наиболее популярным, в такой схеме воздушные массы приводятся в движение за счет разницы в давлениях между наружной и внутренней атмосферой. Для работы этой системы нужно, чтобы уличное давление было ниже давления внутри помещения, после чего воздух начнет перемещаться по вентиляционным каналам. Такие каналы устанавливают в стенах домов многоэтажного и частного типа. Главным плюсом стандартной вентиляции является низкая стоимость, поскольку установка системы не требует больших затрат.

Нужно учитывать зависимость такой вентиляции от атмосферных параметров. Поскольку движение в каналах может происходить только при отрицательной разнице в давлениях, если давление выравнивается, воздухообмен автоматически прерывается.

Принудительная

Принудительная вентиляция предполагает обустройство двух каналов

В системах принудительной вентиляции движение воздуха осуществляется за счет электрической энергии при помощи вентиляторов и установок приточного или вытяжного типа. Главным движущим элементом подобной системы становится вентилятор, состоящий из корпусной части, крыльчатки и электродвигателя. Электрический двигатель стимулирует движение крыльчатки, сделанной с учетом захвата потоков воздуха и их перемещения из заборных отверстий в выхлопные.

Вентиляторы могут быть центробежными или осевыми, в первых воздух перемещается параллельно лопастям, во вторых он проходит сквозь крыльчатку. Помимо вентилятора в принудительных системах применяются дополнительные элементы: задвижки, регуляторы воздушных потоков, фильтры для очистки, глушители шума, калориферы, диффузоры, анемостаты, решетки, хомуты, утеплители и другие приборы в сочетании с другими монтажными материалами.

Комбинированная

Вентиляция с рекуператором позволяет подогревать входящий свежий воздух

В перечень наиболее популярных комбинированных систем входит вентиляция приточно-вытяжного типа с рекуперацией. Она помогает сэкономить энергетические ресурсы во время работы, поскольку приток и вытяжка встраиваются в один прибор, перемещающий как приточный, так и вытяжной воздух. Две ветки нужно размещать в одном устройстве с целью перемещения воздушных потоков, в местах пересечения устанавливают рекуператоры, передающие тепло приточному воздуху от вытяжного. В некоторых случаях такие системы помогают сэкономить до 80% тепла и возвращают его обратно в помещение. Для них применяются роторные или пластинчатые рекуператоры.

Схема вентиляции

Планирую монтировать в каркасном доме систему вентиляцию своими руками, схему естественного воздухообмена разрабатывают на этапе строительства. Для этого проектируют кирпичные, или стальные каналы в стене с выходом через крышу. Сечение шахт и дымоходов принимаем 270 мм на 140 мм, или 140 мм на 140 мм в зависимости от помещения. Если шахты не из кирпича, то размер можно изменить с сохранением площади сечения.

Для устройства механической системы вентиляции проводят такие этапы проектирования и монтажа:

• расчет воздухообмена для дома (по приведенным нормам);
• выбор системы (приточной и вытяжной раздельно, приточно-вытяжной, через отверстия в ограждающих конструкциях);
• черчение схемы, где на плане здания определяют расположение оборудования и трассировку воздуховодов;
• закупка оборудования и монтаж;
• настройка системы.

План здания для примера.

Особенность каркасного дома – свободное пространство между колоннами и ригелями каркаса позволяет разместить там часть элементов (решетки). Запроектируем схему вентиляции каркасного здания на одну семью из трех человек. Из оборудования заложим приточную установку и вытяжной вентилятор на чердаке.

Считаем воздухообмен дома (по большим значениям из таблицы):

• спальная 1 – 40,0 м3/ч;
• спальная 2 – 40,0 м3/ч;
• санузел – 50,0 м3/ч;
• кухня – 90,0 м3/ч;
• детская – 30,0 м3/ч.

Забор вытяжки проводим из санузлов и кухонь, а подачу в жилые помещения.

Схема прокладки воздуховодов.
