Маркировка пильных дисков и ее расшифровка
На всех изделиях, производящихся в настоящее время, как правило, изображен логотип и бренд предприятия изготовителя. Это обычно самый крупный и самый броский элемент маркировки, который важен только для того, чтобы облегчить запоминание марки понравившегося изделия.

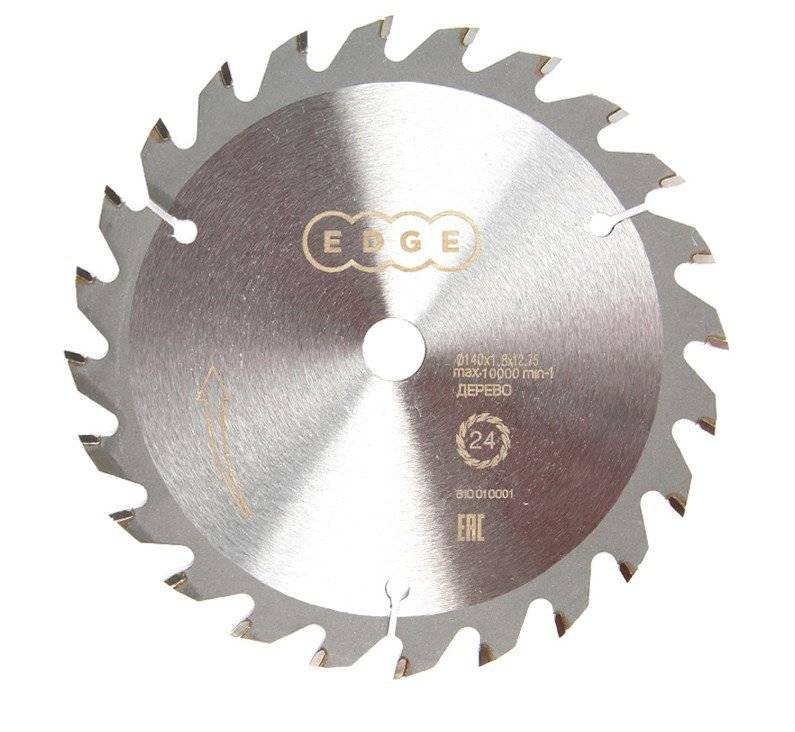

Гораздо более важные сведения можно получить из остальных элементов маркировки. На поверхности пильных дисков обязательно должны быть изображены основные размеры изделия в миллиметрах. Например,
140 х 2,5 х 20,
где 140 – наружный диаметр круга, 2,5 – толщина диска, 20 – диаметр посадочного отверстия.
Вторая обязательная величина, отображаемая на изделии, – максимальная частота вращения, при которой возможно безопасное использование пильного диска. Измеряется она в оборотах в минуту, которые делает при вращении вал режущего инструмента. Например,
n<6500 об/мин.
Кроме этой основной информации, на поверхности может быть при помощи слов или пиктограмм описана область применения диска, схематически изображена форма зубьев, указано направление вращения и указана скорость, с которой должно производиться пиление разных пород дерева.
Характеристики
Всего существует два основных показателя, на которые стоит обращать внимание при покупке
Диаметр – это характеристика, отражающаяся на скорости вращения вала двигателя. Размер циркулярных пил бывает разным, от этого меняется и параметры круга. Оптимальное соотношение размера и скорости можно представить в таблицы:
| Диаметр мм. | Частота вращения |
| 80 | 23 800 |
| 100 | 19 100 |
| 120 | 15 900 |
| 250 | 7 600 |
| 350 | 6 300 |
При увеличении диаметра всегда снижается комфортна рабочая частота
На что нужно обращать внимание при покупке инструмента. На циркулярную пилу с допустимым диаметром в 100 мм, не получится установить восьмидесятый диск
Каждый диск рассчитан на конкретные обороты, допускаемые производителем. Высокие обороты являются основной причиной перегорания металла, после — он меняет свою форму и становится мягким.
Чтобы узнать базовые показатели, подходящие для работы с оснасткой – нужно прочитать информацию на диске. Около ярлыка бренда будет написаны основные его характеристики:
- Диаметр;
- Рабочая скорость вращения;
- Дополнительная информация (низкий уровень шума, антитемпературные материалы покрытия).
Основные характеристики оснастки
При выборе подходящей обрезной пилы для своего аппарата, необходимо учитывать ряд важных факторов, влияющих на производительность системы. Основными технологическими показателями считаются:
Мощность электродвигателя. Чтобы установить пильный диск большого диаметра, необходимо сделать обороты мотора как можно больше. Недостатком таких аппаратов считается их вес. К примеру, устройство с электродвигателем 1200 Вт весит около 4 кг. Более мощная система в 2000 Вт весит уже 7 кг.
Глубина
Чтобы получить продольный распил определённой глубины, очень важно подобрать соответствующую мощность.
Существует несколько типоразмеров глубины резания:
- Бытовой — 40—45 мм.
- Полупрофессиональный — 50—55 мм.
- Профессиональный — 60—70 мм.
- Промышленный — 140 мм.
Настройка угла наклона. Такая настройка имеется у любой модели. Диск для торцовочной пилы по дереву в основном применяется для профессиональных операций. Его редко используют любители для работы с древесиной.
Какой лучше выбрать?
Профессиональные строители и домашние мастера в ходе подбора диска для циркулярного инструмента рекомендуют учитывать следующие нюансы:
следует определить, какие параметры присущи самому инструменту – в данном случае нужно установить мощность пилы, максимально допустимое число оборотов, а также посадочный размер на валу устройства и внутренний диаметр круга для работы с инструментом;
если приобретаются диски с отрицательным наклоном резцов, то стоит заранее учесть, что подобные элементы будут предполагать, что устройство станет работать на максимуме своих возможностей;
наружный диаметр пильного диска не может быть более чем внутренний, поскольку такое изделие не получится зафиксировать в механизме;
в ходе подбора диска нужно также учесть объем предполагаемых работ, а также тип обрабатываемого материала; исходя из вида работ, можно остановиться на более дорогостоящем твердосплавном или же монолитном диске, который можно заточить по мере надобности;
от того какой режим работы предполагается для инструмента, можно правильно выбрать конфигурацию и количество резцов на элементе; самым ходовым вариантом считается диск со средним числом зубьев, которые будут иметь трапециевидную заточку с положительным отклонением от радиуса;
на хорошее качество диска укажут такие внешние признаки, как наличие маркировки, нанесенной при помощи лазера, изделие должно быть чистым и отполированным; важно чтобы элемент перед реализацией прошел процедуру балансировки;
качественная продукция будет иметь несколько прорезей, которые необходимы для стойкости изделия к температурным изменениям;
предпочтение стоит отдавать пильным дискам от известных производителей, которые следят за своей репутацией и реализуют только высококачественную и проверенную продукцию.
О том, как выбрать диск по дереву, смотрите в видео ниже.
Устройство и принцип работы дисковой пилы
Независимо от компании-производителя, будь то Бош, Makita, Диолд, Интерскол, Зубр или Вихрь, конструкция всех циркулярных пил включает в себя следующие элементы:
- Электродвигатель. Является основной деталью, которая запускает и передает вращательную энергию на пильный диск, что позволяет осуществлять распил материла. В стационарных моделях мотор не всегда расположен в одном корпусе с валом. Движение последнего обеспечивается наличием ремня и системы шкивов.
- Корпус. К конструктивным особенностям относят наличие вентиляционных отверстий, с помощью которых происходит охлаждение мотора. Специальные каналы обеспечивают отведение опилок из рабочей зоны. Изготавливают деталь из термостойкого пластика с низкой восприимчивостью к механическим повреждениям. Внутри расположен двигатель, а на поверхности кнопка пуска. В моделях, работающих от АКБ, к корпусу крепится аккумуляторный блок.
- Подошва (платформа). Она позволяет установить агрегат на заготовку или направляющую шину, обеспечивает перемещение инструмента вдоль или поперек по распиливаемой поверхности.
- Шпиндель. Обеспечивает закрепление пильного диска на валу с помощью прижимной шайбы.
- Рукоятка. Прорезиненные вставки исключают скольжение циркулярной пилы в руке при выполнении резки, гарантируют надежный хват. В некоторых моделях на рукоятке расположена кнопка пуска и фиксатор, функция которого заключается в защите от непреднамеренного включения.
- Редуктор. Имеет вид шнековой или червячной, которые являются ведущими, и косозубой ведомой шестерни. Обеспечивает передачу момента вращения.
В конструкции некоторых моделей присутствуют регуляторы глубины и угла наклона подошвы, параллельный упор, гарантирующий ровный рез без использования дополнительных приспособлений.
Циркулярная пила работает по следующему принципу – при нажатии на кнопку «Пуск» ток поступает на двигатель, вращательный момент передается от вала режущему элементу, последний прокручивается вокруг своей оси, выполняя распил материала. При использовании ручных моделей пилу приходится протягивать по обрабатываемой поверхности, в стационарных – заготовка проходит через круг, закрепленный на станине.

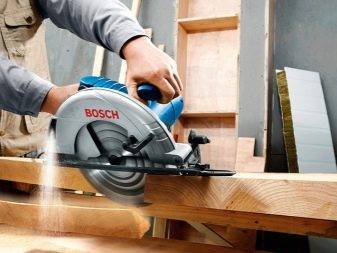

Пилы любых производителей имеют схожее устройство
Техническая характеристика
Каждый выпускаемый производителями пильный диск имеет свои технические характеристики.
- Серия диска. Она позволит определить, для каких типов работ оснастка изготавливалась.
- Конструкция диска. Она говорит о качестве полотна. К качественным полотнам можно отнести те, что изготавливаются лазерной порезкой, проходят компьютерную балансировку, шлифовку и калибровку каждый в отдельности. Чтобы снизить температуру, шум пилы и вредные вибрации, на диске должны быть компенсационные прорези. В конце прорези находятся отверстия округлой формы, у некоторых конструкций предусмотрены медные заклёпки, которые предотвращают полотно от разлома. У хорошей модели должны быть волнообразные расширения, кольца жёсткости, специальное покрытие.
- Диаметр диска (внешний). Если диаметр диска больше, чем предусмотрено у инструмента, это повлияет на глубину пиления. Специалисты рекомендуют не превышать выступ зубьев над материалом более чем на 10—20 мм, так как при превышении увеличивается нагрузка на двигатель.
- Диаметр посадочного отверстия. Для безопасной и качественной работы необходимо, чтобы оснастка плотно сидела на посадочном штифте.
- Количество зубьев. От количества зубьев зависит чистота распила. Чем больше зубьев, тем чистота распила выше, но тем больше и нагрузка на мотор инструмента. Кроме этого, из-за стружки снижается скорость вращения. Оснастка с маленьким количеством зубьев лежит в диапазоне от 10 до 40, со средним — от 40 до 80, с большим — от 80 и выше.
- Тип и угол зубьев. Каждый тип сконструирован под определённые задачи. Тип F. T. (плоский резец) предназначен для продольного пиления различного вида древесины. Тип АТВ (сменный резец) предназначен для продольного и поперечного распила разных пород древесины, обработки ДСП, ОСП и фанеры. Тип Combi (комбинированный резец) предназначен для любых видов пропила. Тип TCG (трапециевидный плоский резец) применяется для обработки изделий из древесины. Тип HiFND (сменный резец) предназначен для работы с материалом, который склонен к раскалыванию. Важным параметром является угол наклона зубьев. Положительный угол наклона от 15 º до 20 º увеличивает подачу инструмента, но делает грубым распил. Отрицательный угол наклона от 0 º до -5 º замедляет скорость инструмента, но делает чистый распил.
- Толщина диска. Чем тоньше оснастка, тем меньше затрачивается энергии, уменьшается нагрузка на мотор, снижаются потери на опилки. Одновременно с этим у тонкого полотна меньше эксплуатационный период, больше вибрация, быстрее происходит нагрев.
- Маркировка. На качественных моделях маркировка наносится лазером. Её наличие позволяет сделать правильный выбор и в дальнейшем правильно обслуживать полотно.
- Количество оборотов. В целях безопасности, предотвращения потери чистоты распила и снижения срока эксплуатации необходимо, чтобы скорость вращения пильного диска была выше максимальной скорости вращения шпинделя на инструменте.
Достоинство полотна состоит в его сбалансированности, стойкости к затуплению, нагреванию и боковым нагрузкам.
Лучшие пильные диски диаметром 190 мм
Такая оснастка применяется для разделки небольших деревянных материалов — досок и бруса высотой до 75 мм. Малый размер диска разрешает использовать его на ручных циркулярных пилах компактных размеров. Вот рейтинг пильных дисков по дереву для циркулярной пилы с таким диаметром, которые отличаются быстротой реза, чистотой и тонким пропилом, а также пригодны для ДСП и МДФ.
Bosch 2.608.640.633 190х30 мм – быстрый рез
Когда в приоритете скорость реза, то выбирают диски с небольшим количеством зубьев. Такая конструкция имеет меньшее сопротивление при вращении и содействует быстрой разделке материала. Но ввиду большого расстояния между режущими элементами разрезаемые стороны получаются грубыми и для чистовой обработки их придется шлифовать.
Данный диск от немецкого бренда имеет 12 зубьев с напайкой и дополнительным усилением с задней стороны. Оставляет пропил 2.6 мм в ширину.
+ Плюсы Bosch 2.608.640.633 190х30 мм
- Подойдет не только для дерева, но и для газобетона, волокнистых плит на цементной основе.
- Режет даже доски с гвоздями.
- Очень низкая цена и проверенный бренд.
- Взаимодействует с инструментом выдающим обороты до 4900 в минуту.
– Минусы Bosch 2.608.640.633 190х30 мм
- Может повести металл, если пилить очень долго — у диска отсутствуют вырезы для температурного расширения.
- Рез не чистый и нуждается в дополнительной последующей обработке.
- Больше подходит для продольного реза — на поперечном сильнее рвет волокна, что портит качество.
- Со временем начинает пилить медленнее — ориентировочный срок службы 4 года.
- Заточка на вид тупая (особенность формы и технологии), поэтому определить качество в магазине не возможно — нужно только устанавливать на пилу и пробовать.
Вывод. Этот недорогой диск пригодится для быстрой резки древесины при выполнении черновых работ.
CMT 272.190.42M (190х30/20/16х1,7/1,1 мм; Z42) – чистый тонкий пропил
Для особо тонких пропилов с чистой кромкой нужны тонкие диски с большим количеством зубьев. Такая оснастка применяется при производстве мебели, где нужны аккуратные точные резы и рациональный расход материала. Но платой за это выступает тонкое сечение металла, что приводит к закусыванию или деформации
Работать таким диском следует более осторожно, чем другими
CMT 272.190.42M (190х30/20/16х1,7/1,1 мм; Z42) – особо тонкий диск с толщиной 1.1 мм. Имеет 42 зуба и оставляет пропил шириной 1.7 мм. Изготовляется непосредственно в Италии и предназначен для финишного реза.
+ Плюсы CMT 272.190.42M (190х30/20/16х1,7/1,1 мм; Z42)
- Подходит для циркулярных пил с оборотами до 8000 в минуту.
- Очень тихая работа.
- С ним легко делать продольные и поперечные резы в материалах различной плотности.
- Не оставляет топорщащиеся волокна на краях.
– Минусы CMT 272.190.42M (190х30/20/16х1,7/1,1 мм; Z42)
- Цена гораздо выше аналогов.
- Сложная заточка, которую нелегко восстановить в домашних условиях.
- Для установки на некоторые циркулярные пилы нужны переходные кольца — те, что в комплекте бывают толще самого диска, поэтому последний не зажимается до конца.
- Нельзя сильно спешить при выполнении реза, иначе он будет со сколами.
Вывод. Идеальный вариант для мебельной мастерской. Позволит прорезать OSB и подобные материалы максимально чисто и точно. Восемь прорезей внутри диска обеспечивают хорошее гашение вибраций и содействую тихой работе.
Inforce 11-01-095 (190х30/20 мм; 48 зубьев) – чистый рез фанеры, ДСП, МДФ, древесины
МДФ, ДСП и фанера не очень плотные, но способны сильно крошиться при грубом воздействии оснастки, поэтому диск должен быть максимально острый и резать требуется со средней скоростью. Данный диск оснащен 48-ю зубьями и имеет толщину 2 мм, что обеспечивает прочность и ровность реза.
+ Плюсы Inforce 11-01-095 (190х30/20 мм; 48 зубьев)
- Предусмотрены четыре выреза под расширение от нагрева.
- Есть переходник в комплекте для установки на пилы с посадочным местом 20 мм в диаметре.
- Не оставляет сколов на ДСП.
- Не закусывается в материале.
- Устойчив к изгибам и деформациям.
– Минусы Inforce 11-01-095 (190х30/20 мм; 48 зубьев)
- Переходник для установки диска на вал меньшего диаметра приклеен с обратной стороны оснастки — некоторые пользователи сперва пугаются, что его не положили в комплект.
- Качество пайки зубцов не ровное.
Вывод. Модель имеет напайки из карбина вольфрама, поэтому долго держит заточку и обеспечивает чистый рез спрессованных материалов. Диск оптимален по соотношению цены и качества и подойдет для применения в личной столярной мастерской, но не для каждодневного использования.
Выбор диска для циркулярной пилы
Чтобы правильно выбрать оснастку, следует учитывать вид материала, который предстоит обрабатывать. Диски, устанавливаемые на циркулярку по дереву, должны соответствовать ей по скорости работы. При выборе диска для циркулярной пилы учитываются его основные параметры:
- Качество упаковки – оригинальные диски упаковываются в плоскую фирменную коробку;
- фирменный логотип производителя;
- все размеры диска – наносятся на самом видном месте, возле посадочного отверстия;
- максимальная рабочая скорость – указывается под посадочным отверстием;
- количество зубьев и их наклон;
- обязательное нанесение символики по охране труда – оригинальные режущие органы имеют изображения защитных средств: перчатки, очки, шумоподавляющие наушники;
- направление вращения оснастки: стрелка-указатель;
- схематическое или буквенное обозначение материала, для пиления которого предназначен диск – например, wood (дерево).
Какого-то единого, международного стандарта маркировки дисков не существует, поэтому производитель сам решает, какую информацию ему необходимо донести до потребителя маркировкой.
Весомым критерием выбора является качество изготовления самого стального основания. Сталь должна быть отшлифована и быть максимально гладкой. Значительная шероховатость режущего органа может свидетельствовать о низком качестве изделия.
Стоит обратить внимание на логику, которой обычно придерживается производитель. Например, если у инструмента указана рабочая скорость 8000 об/мин., а сам он шершавый, плохо отшлифован, не имеет термокомпенсационных пазов, то о каком качестве такого инструмента может идти речь
Высокая скорость сама по себе подразумевает значительный нагрев оснастки при работе, который могли бы снизить качественная шлифовка и термокомпенсация. Если их нет, то срок «жизни» такого рабочего органа весьма ограничен.
Рейтинг пильных дисков по дереву
Рассмотрим несколько рабочих органов, которыми пользовались мастера различного уровня. Среди мастеров провели голосование, получив следующий рейтинг:
- Самый быстрый – инструмент фирмы Bosch. Имеет 12 крупных зубьев с победитовыми насадками, размер оснастки 190 × 30 мм.
- Самый чистый рез – Metabo Precision Cut. Имеет размеры 190 × 30 × 2,2 мм. Оснащен 48 зубьями с победитовыми напайками. Значок WZ, нанесенный на лицевой стороне, означает, что инструментом можно пилить дерево, деревосодержащие материалы (ДВП, ДСП, ОСП, фанеру);
- Самый тонкий и точный рез – CTM. Размеры 190 × 30 × 1,1. ; 42 твердосплавных резца, высокая скорость работы – до 8000 об/мин , наличие термокомпенсации позволяют создавать тонкий, чистый рез по дереву, по материалам, имеющим дерево в основе.
Рейтинг, приведенный здесь, составлен мастерами по их личной, субъективной точке зрения. Оценка получена на основании опыта работы этим инструментом.
Как выбирать
Для качественного распила важно учитывать следующие моменты:
- Какой материал Вы собираетесь пилить;
- Характеристики оборудования (должна совпадать частота вращения, например, нельзя на станке с количеством оборотов 3000 об/мин. не стоит использовать диск, рассчитанный на 2000 об/мин. Также должны подходить диаметры выбранного Вами диска);
- Наличие твердосплавных напаек (они повышают толщину пропила, но при этом повышают износостойкость изделия).
Учитывая все представленные выше пункты Вы сможете выбрать подходящую именно для Ваших целей оснастку.
Хотите оставить нам информацию? Или чем-то поделиться с нами? Мы ждём Ваши сообщения.
Мы рады продемонстрировать Вам нашу продукцию!
Нашу продукцию Вы можете приобрести у нас на сайте.
Как выбрать пильный диск по дереву?
Правильный выбор диска – это залог хорошо выполненной работы, сохранности оборудования и безопасности здоровья. Потому что, например, диск пильный по дереву для циркулярной пилы не подойдет для поперечной распиловки
При покупке инструмента необходимо обращать внимание на:
- Число зубьев. По этому параметру можно запросто определить назначение диска: продольный, торцевой или универсальный.
- Форма заточки зуба. Распространены плоская заточка, форма с чередованием наклона и трапеция.
- Угол заточки. Для циркулярок он положительный, для торцовых – отрицательный.
- Диаметры дисковой пилы. Внутренний должен соответствовать посадочному валу оборудования. Внешний – габаритам станка или ручного инструмента.
- Толщина полотна диска. Чем толще, тем больше усилия реза и увеличение нагрузки на двигатель. Его мощности может не хватить для пропила.
Предлагаем ознакомиться: Пропитка для дерева для бани внутри
Для аккуратного поперечного распила массивной древесины, декоративных листов фанеры и других плитных материалов используйте диск с 50–60 зубцами, делающий лицевую кромку почти как строганную. Большую часть операций, когда не требуется высокое качество, делайте более дешевым кругом с 40 резцами. Диск с 18–25 зубцами применяйте для пиления массива дерева вдоль волокон, а кругом с 10 зубьями распускайте доски, сооружая каркас обрешетки, или производите демонтажные работы, в которых сколы не имеют значения.
Цветные металлы и пластмассы режьте дисками с 60 и более резцами: с отрицательным наклоном зуба для тонкостенного профиля и положительным для толстостенного. Для распила гипсоволокнистых и цементосодержащих материалов берите специальные круги с 4–6 зубьями, усиленными искусственными алмазами.
Хотите получить идеальный срез мебельного щита сразу под финишную шлифовку? Если ваша циркулярка хотя бы полупрофессиональная — поставьте 40-резцовый диск с зубьями прямой/трапеция и отрицательным наклоном (предназначенный для алюминия и ЛДСП). Ведите пилу медленно, преодолевая чувствительное сопротивление, возможно, на предельной мощности. Результат будет стоить неудобств: распил выйдет гладкий — под «нулёвку», а вы сэкономите время, ранее уходившее на доводку лицевых кромок.
Нет пильного диска, подходящего для любого инструмента и способного одновременно обеспечить качество и производительность работы. Приходится подбирать несколько вариантов, учитывая наиболее часто выполняемые задачи.
