Винтовой дровокол. Характеристики

Напряжение питания

Однофазное (220 В) – используется в бытовых и полупрофессиональных электрических дровоколах. Мощность такого оборудования не превышает 3 кВт.

Трехфазное (380 В) – применяется в промышленных электрических колунах. Для работы устройства требуется специальная проводка. Мощность подобной техники достигает 5 кВт.

Важно: практика показывает, что для бытовых нужд лучше всего подойдет гидравлический горизонтальный дровокол с электрическим двигателем (однофазный) или винтовой агрегат. Если речь идет о заготовке дров для коммерческих целей, выбирайте гидравлический вертикальный колун с электрическим приводом (трехфазный) или бензиновую модель с гидравлической либо винтовой системой

А для твердотопливных котлов оптимальна реечная модель

Если речь идет о заготовке дров для коммерческих целей, выбирайте гидравлический вертикальный колун с электрическим приводом (трехфазный) или бензиновую модель с гидравлической либо винтовой системой. А для твердотопливных котлов оптимальна реечная модель.

Рейтинг лучших электрических гидравлических дровоколов

RedVerg RD-LS 25-37E, 4 т

RedVerg RD-LS 25-37E, 4 т

Основу составляет гидравлический механизм. Раскалывается заготовка с помощью стального ножа. Давление составляет 16 МПа, а усилие раскалывания — 4 т. Безопасность эксплуатации основана на двухрычажной блокировке. Прибор оснащён 1500-ваттным электродвигателем.

Характеристики:

Рабочее положениеУсилие, тДлина бревна, смДиаметр бревна, смОсобенностиФункцииСтоимость, рубВес, кг
Горизонтальное43725Есть колеса для передвиженияДвуручное управление2099040,5

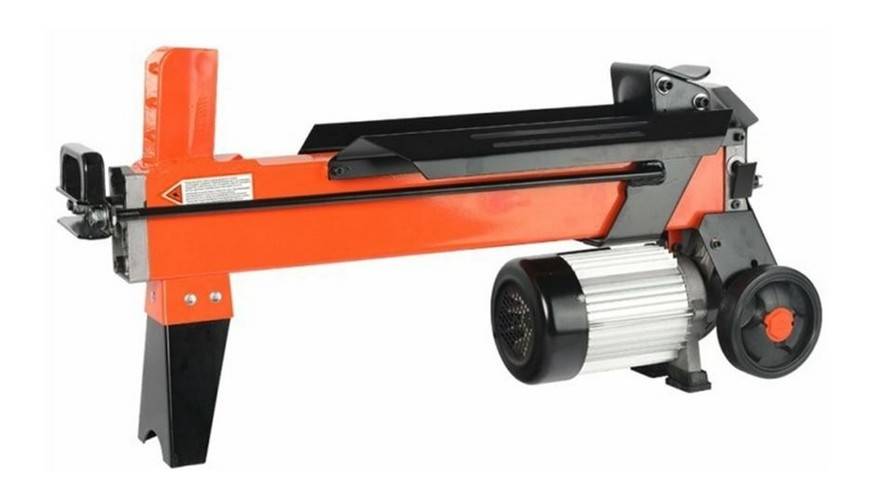

PATRIOT CE 5215, 4 т

PATRIOT CE 5215, 4 т

Высокая производительность обеспечивается благодаря электрическому приводу и усилию в 4 тонны. Длительности эксплуатации способствует высокопрочная рама.

Характеристики:

Рабочее положениеУсилие, тДлина бревна, смДиаметр бревна, смОсобенностиСтоимость, рубВес, кг
Горизонтальное45225Есть колеса для передвижения2187344

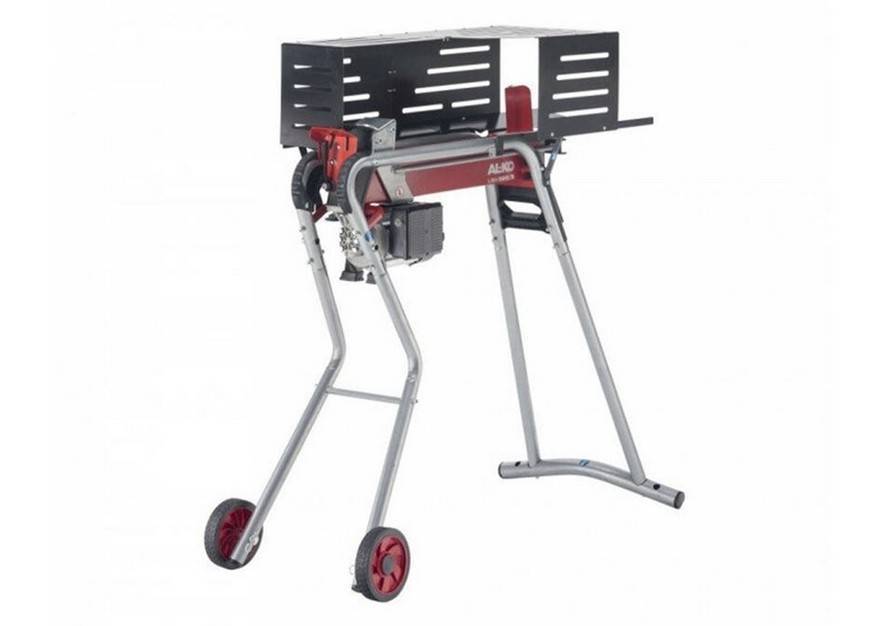

AL-KO LSH 520/5, 5 т

AL-KO LSH 520/5, 5 т

Безопасность и точность раздвоения древесины контролируется за счёт применения в работе обеих рук. Качественные и прочные материалы способствуют длительному сроку эксплуатации. Стальные элементы оснащены порошковым покрытием, защищающим прибор от коррозийных образований. Питание происходит от сети 230 В и обеспечивает мощность двигателя 2200 Вт.

Характеристики:

Рабочее положениеУсилие, тДлина бревна, смОсобенностиСтоимость, рубВес, кг
Горизонтальное552Есть колеса для передвижения2999047

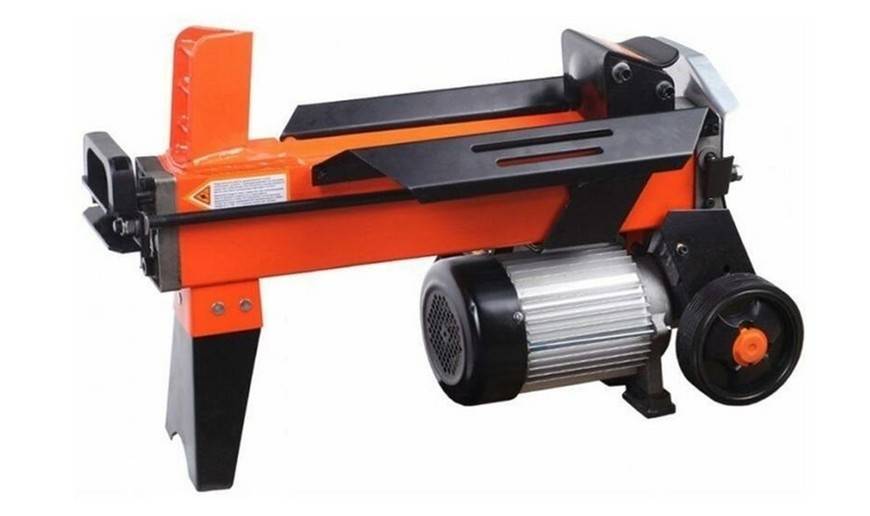

PATRIOT CE 3715, 4 т

PATRIOT CE 3715, 4 т

Работает от бытовой сети 220 В, применяется для раскола древесины, используется в домашнем хозяйстве. Принцип действия: под действием гидравлического толкателя древесина упирается в клиновидный упор и раскалывается.

Гидравлический привод приводится в действие электрическим двигателем.

Характеристики:

Рабочее положениеУсилие, тДлина бревна, смДиаметр бревна, смОсобенностиСтоимость, рубВес, кг
Горизонтальное43725Есть колеса для передвижения1819040

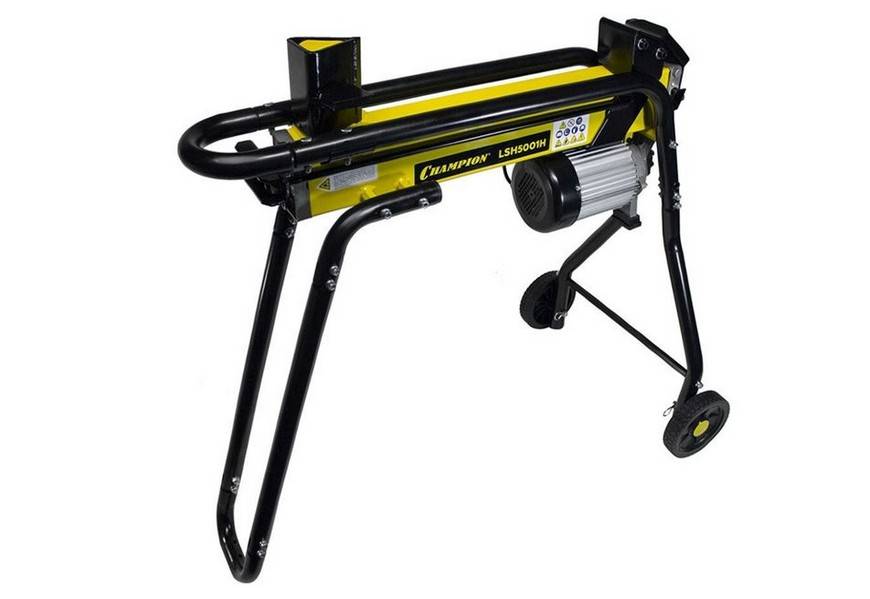

CHAMPION LSH5001H, 5 т

CHAMPION LSH5001H, 5 т

Частое применение в загородных домах и дачах. Устройство обеспечивает быстрый раскол полена диаметром от 5 до 25 см и длиной до 52 см. Модель работает от электросети напряжением 220 В. Безопасен в применении и не требует особых пользовательских навыков.

Характеристики:

Рабочее положениеУсилие, тДлина бревна, смДиаметр бревна, смОсобенностиСтоимость, рубВес, кг
Горизонтальное55225Есть колеса, насадка для колки дров на 4 части2178349,8

Минусов нет.

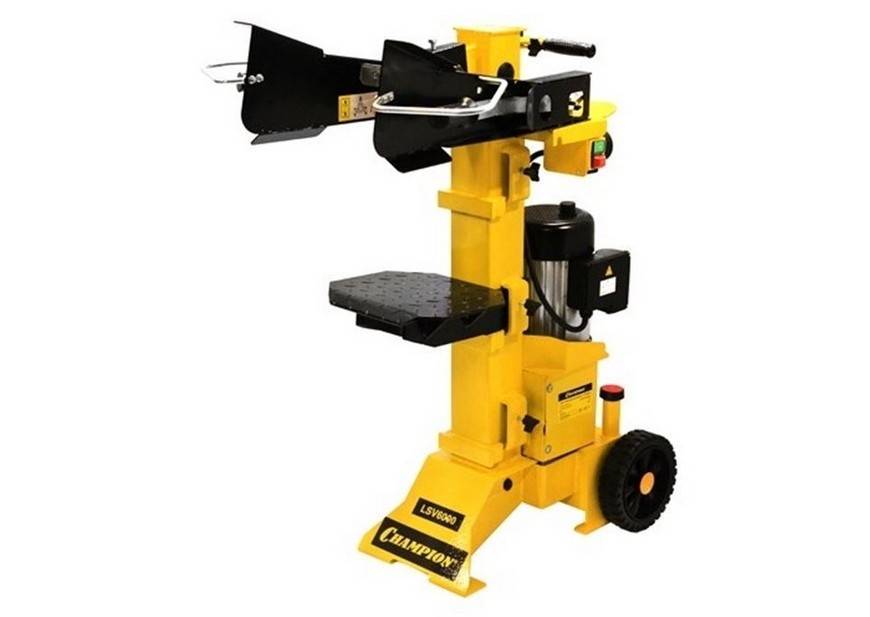

CHAMPION LSV6000, 6 т

CHAMPION LSV6000, 6 т

Установка CHAMPION LSV6000 осуществляет быстрый раскол чурбака диаметром от 13 до 30 см и длиной до 107 см. Модель отличается простотой в использовании и не нуждается в сложном техническом обслуживании.

Характеристики:

Рабочее положениеУсилие, тДлина бревна, смДиаметр бревна, смОсобенностиСтоимость, рубВес, кг
Горизонтальное610730Есть колеса для передвижения4799097

Защитные функции

Двуручное управление – предполагает работу дровокола только при одновременном удерживании двух рычагов. Тем самым полностью исключается вероятность получения травмы.

Аварийный выключатель – останавливает работу колуна в случае возникновения нештатной ситуации. Повышает безопасность эксплуатации агрегата.

Защита от перегрузки – автоматическое отключение устройства при заклинивании чурбана или достижении максимального рабочего давления. Снижает риск преждевременного выхода из строя дровокола.

Реверс (винтовые дровоколы) – вращение конуса в обратном направлении. Полезная опция, если винтовой клин застрял в полене.

В хорошем дровоколе предусматривается защита от короткого замыкания и перепадов напряжения в электросети.

Винтовой колун — что это такое и как им пользоваться

Дровокол придуман, чтобы облегчить труд человека, вынужденного раскалывать древесину для отопления. Особенности строения и используемой энергии в таких устройствах отличаются разнообразием и целенаправленностью. Нередко выбор подходящего инструмента осуществляется с учетом вида древесины. Твердые сорта деревьев лучше обрабатывать станком, который работает на электричестве, менее сложные виды дерева легко поддаются механическому устройству.

Дровокол винтовой конусный

Обратите внимание! В домашних условиях, когда количество материала для переработки ограничивается только ежедневными надобностями, не имеет смысла покупать промышленное оборудование. Оно рассчитано на большое потребление мощности и позволяет перерабатывать большой объем

Для подсобного хозяйства вполне достаточно бытового дровокола, который можно изготовить своими руками.

Неважно, к какой разновидности относится инструмент, к бытовой или промышленной, основное деление происходит по принципу работы. Это три распространенных вида:

  • Самый дешевый из всех (от 6 тыс. руб*.) — механический. Простое устройство, к которому не требуется особенная инструкция. Полено для обработки размещается на металлическом каркасе, после чего к нему применяется сила с использованием ударного инструмента. Размещенное на станке острое лезвие позволяет раскалывать древесину в несколько раз быстрее, чем это делается топором. При этом энергии тратится в разы меньше. Положительные моменты — стоимость и простота сборки, но к отрицательным относят самую низкую производительность из всех имеющихся разновидностей.
  • Самый популярный вид — винтовой конусный дровокол. Принцип работы отличается от гидравлического или механического наличием основной рабочей детали, от которой станок получил название. Конусный дровокол «морковка», как его называют на промышленном сленге, работает от конуса, получившего свое название от формы рабочей части. Шарнирная шпилька, управляющая основной рабочей деталью, получает энергию от источника электричества. Это может быть самый простой электродвигатель, в поисках которого народные умельцы особенно не заморачиваются. Часто используют старый от стиральной машины или другого функционального устройства, пришедшего в негодность, но сохранившего мотор в исправности.

На заметку! Винтовой колун, собранный собственноручно, пользуется огромной популярностью. Этому в немалой степени способствует его дешевизна, простота изготовления и существенное облегчение бремени ежедневных работ по колке дров. А в них неизменно наступает необходимость, если отопление производится древесиной.

Принцип работы гидравлического устройства прост, при его работе энергия направлена на гидроцилиндр. Цилиндр перенаправляет ее на шток, а шток заставляет работать упор. Мощность такого устройства зависит от объема цилиндра, но даже небольшой по объему может создать достаточно мощное усилие, чтобы расколоть деревянную чурку. Двигаться может или дерево, или нож, но создаваемого усилия давления все равно хватает, чтобы произвести раскол.

Важно! Чурки или поленья все равно приходится подставлять к устройству вручную, поэтому считается, что у дровокола низкий уровень безопасности. Если заготавливается большой объем, физической работы все равно приходится делать много, но это все же не колка топором вручную

Дровокол конусный своими руками

Характеристики

Любой механизм, который предназначен для заготовки древесного топлива, должен непременно соответствовать техническим требованиям, причем это касается дровоколов любого типа: гидравлических, а также механических и конусных.

Остановимся подробнее на основных технико-эксплуатационных характеристиках последнего:

  • оптимальная рабочая длина (расстояние между клином и поршневой частью) – 50-55 см;
  • мощность расщепа, требуемая для бесперебойного раскалывания деревянной заготовки – на уровне 5-8 т;
  • скорость вращения, необходимая для приложения силы к древесным волокнам – как минимум 400 об/мин, но не свыше 600;
  • движение поршня – еще один параметр скорости – соответствует 4 м/сек в прямом ходу и 7,5 м/сек в обратном направлении;
  • мощность мотора – 3.4 кВт.

Стоимость винтового дровокола начинается от 20000 и достигает 130000 р., при этом последняя установка способна расколоть заготовку в 40 см буквально за пару секунд.

Это интересно: Трава эхинацея пурпурная — описание, свойства, применение

Проще не бывает

Простейший энергонезависимый ручной дровокол это не что иное как топор-колун. Если пользоваться им понемногу, но регулярно, чтобы выработались навык и глазомер, то он даже безопаснее механических и механизированных и производительнее первых. При условии, что конфигурация колуна и топорища оптимальны и согласованы.

Топор-колун прошел длительную эволюцию и продолжает совершенствоваться. Справа на рис. дан чертеж колуна Стрела, приспособленного для ручной колки суковатых и свилеватых кряжей; слева – топорища для него (колун на нем крепится клином). С топорищем как хотите, нравится вам махать топором или нет, а вот самый колун нам еще очень пригодится, см. далее.

Чертежи колуна для дров Стрела и топорища к нему

Но и чего не надо

Опасный способ ручной колки дров

В интернете уже несколько лет гуляет находка некоего финского фермера: колоть чураки на дрова в автошине, см. рис. справа. Чем хорошо то, что расколотая чурка не развалится, а останется торчать в обечайке, непонятно. Зато понятно другое. Если при обычной колке дров промазать колуном вместо чурака по плахе, топорище больно отдаст в руки. Можно даже не удержаться на ногах и ушибиться. Но если промахнуться тем же колуном по резине, можно обухом получить по лбу. Так что не надо. Шина-дровокол курьез, но никак не полезный.

Выбор комплектующих

Отыскать сегодня на рынке готовый дровокол не проблема. А вот его стоимость для многих становится стопором, из-за чего люди упорно продолжают истязать себя подготовкой дров с помощью топора. Если для вас цена в 15-40 тысяч рублей не проблема, пожалейте собственное здоровье и купите готовый дровокол с конусом.

Если хотите собрать дровокол сами, то здесь есть два основных элемента, для покупки которых придется потратиться.

  1. Привод. Он может быть бензиновым или электрическим. Электрические питаются от однофазной и трехфазной сети. Но сделать трехфазную проводку на участке — удовольствие очень дорогое и сложное. Потому большинство выбирают однофазные системы. Если говорить о бензиновых приводах, то здесь мы говорим про генераторы, с помощью которых дровокол подключается к питанию.
  2. Конус. Стоимость конуса составляет около 1,5-5 тысяч рублей, в зависимости от диаметра и качества. Но при выборе конуса для дровокола следует ориентироваться не только на его диаметр, но и на тип резьбы. Не редко встречаются изделия с метрической резьбой. Но такие конусы использовать не советуем, поскольку они способствуют высказыванию дров, плюс изнашиваются довольно быстро. Иначе дела обстоят с упорной резьбой на конусе. Она идеально подходит для самодельного дровокола.
  3. Блок ведущего вала. Да, некоторые умельцы могут подобрать шкивы, выточить вал на токарном станке, опираясь на чертежи или собственный опыт. Но это по силам далеко не каждому. Потому правильное решение — это приобрести готовый узел. Обойдется он вам порядка 3-4 тысячи рублей.

При выходе получается неплохая экономия. Особенно если блок сделать самому. Однако решать вам, поскольку изготовить его своими руками — задача не из простых.

Сборка дровокола

Все предварительные мероприятия уже пройдены, потому можно приступать непосредственно к созданию собственного винтового дровокола своими руками.

Для сборки вам потребуется:

  • Купленный или сделанный своими руками блок ведущего вала;
  • Конус, имеющий винтовую резьбу;
  • Электродвигатель с ремневым типом передачи;
  • Каркас из металла.

Все готово? Начинаем работу.

  1. Используя металлические прочные угольники, выполните методом сварки и болтовых соединений каркас дровокола с конусом.
  2. Теперь к каркасу привариваются стальные листы. Выбирайте материал толщиной около 3 миллиметров, чтобы выполненный своими руками винтовой дровокол прослужил как можно дольше. Не забудьте предусмотреть полку снизу, дополнительные рабочие зоны на станке, если таковые потребуются.
  3. Снизу будет устанавливаться электродвигатель дровокола. Продумайте вопрос противовеса с другой стороны, поскольку все основное оборудование будет нагружать только одну сторону стола.
  4. На вал установленного электродвигателя надевают шкив с меньшим диаметром.
  5. Далее наступает черед сборки ведущего вала. Установив, обязательно вручную проверьте, легко ли он вращается. Если все хорошо, на второй конец вала монтируют второй шкив, только уже большего диаметра.
  6. На оба шкива надевают приводные ремни. Прежде чем запускать винтовой дровокол, попробуйте повращать его вручную. В некоторых случаях могут обнаружиться биения. С ними придется справиться, иначе дровокол нормально работать не сможет. Такая проблема чаще всего встречается на блоках, которые собираются и вытачиваются своими руками. У готовых конструкций подобные погрешности большая редкость.
  7. На выходной вал блока теперь надевают приобретенный конус.
  8. Электромотор подключается к питанию, проводится пробный запуск.
  9. Если при работе дровокола винтового типа не возникает никаких заметных проблем, стуков, тогда можете опробовать его в действии.
  10. Берется полено и аккуратно подается на конус. Если вы все собрали правильно, конус сразу же разделит полено на две части.
  11. Выключайте станок, и доводите оборудование до ума.
  12. Некоторым важна мобильность станка дровокола, чтобы была возможность перемещать его с места на место. Чтобы придать дровоколу мобильности, просто приделайте к нему колесики.
  13. Используйте антикоррозийные краски, чтобы покрыть поверхности оборудования. Это позволит избежать появления коррозии на дровоколе, придать станку завершенный, привлекательный внешний вид.

Что понадобится для изготовления

Изготовление «железного дровосека» не требует применения дефицитных деталей, поэтому большинство узлов и заготовок можно найти дома или в гаражах друзей и знакомых. Вот что понадобится в процессе работы:

  • конус (винт можно самостоятельно выточить или приобрести на строительном рынке);
  • вал (при самостоятельном изготовлении резьбового клина можно использовать подходящую ступицу от сельскохозяйственных механизмов);
  • шкивы или звёздочки;
  • приводной ремень или цепь от автомобильной либо мотоциклетной техники;
  • подшипники с корпусами (отличным вариантом являются опоры карданных валов автомобилей);
  • стальные профильные трубы или уголки для станины;
  • металлический лист толщиной не менее 4 мм для рабочего стола;
  • электродвигатель;
  • проводка;
  • выключатель или магнитный пускатель;
  • УЗО;
  • болты и гайки М8 или М10.

Большинство деталей можно использовать от старой автомобильной или сельскохозяйственной техники. Единственное, с чем могут возникнуть трудности — изготовление конусного винта. Тем не менее, не стоит даже пробовать вырезать эту деталь при помощи болгарки, как советуют некоторые «авторитетные» источники. Потраченное время не стоит полученного недоразумения, которое можно лишь косвенно назвать винтом. Тем более что в работе эта «морковка» даже на йоту не приблизится к эффективности, которую даст конус, сделанный токарным способом.

Основные узлы конусного дровокола

При изготовлении станка потребуются инструменты, которые найдутся у любого «рукастого» хозяина:

  • сварочный аппарат;
  • электрическая дрель с набором свёрл;
  • болгарка;
  • молоток;
  • набор гаечных ключей;
  • рулетка, маркер.

Для защиты от коррозии подойдёт любая эмаль для наружных работ

Важно только хорошо подготовить поверхность металла под покраску, поэтому при необходимости подготовьте щётку по металлу (ручную, а также в виде насадки на дрель или «болгарку»), грунтовку и преобразователь ржавчины

Купить винтовой (конусный) дровокол для сборки своими руками «самодельный дровокол»

Оплата при получении посылки и осмотра колуна на соответствие.

Конусы точатся на оборудовании с ЧПУ. Робот(компьютер) по заданным чертежам делает все конуса одинаковыми. Человеческий фактор сведен к минимуму.

Двухзаходная левая упорная резьба. При использовании Двух-заходной резьбы, не нужно толкать и упираться в чурбак, а только подноси и забирай полешки.

Диаметр Ø 75 мм, длина 300 мм (30 см)! Оптимально для раскола чурбаков и комлей до 80 см.

Сделано из Высокопрочной стали 40 Хром для долгой службы инструмента. Кончик конуса ДВУХЗАХОДЕН и ЗАКАЛЕН ТВЧ .

Крепление к валу: два крепежных винта в упрёте шпоночный вал вашего вала + 2 винта через 120 градусов.

4 крепежных винта М10 под внутренний шестигранник в комплекте с конусом .

Основные посадочные Ø 20,22,24,25,28,30,32,35,38 мм есть в наличии.

Изготовление не стандартных диаметров под заказ.

Масса около 5 кг в зависимости от посадочного отверстия в конусе.

Отправляем почтой наложенным платежом по России. В крупные города курьером, до вашей двери. Оплата при получении, после вскрытия посылки и осмотра изделия на соответствие.

Цена 2450 руб. Доставка по всей России ,РБ, Казахстану.

Для заказа и консультации 8 922 035 28 87 МТС Звоните круглосуточно.

Пишите Whatsapp или закажите с сайта форма ниже.

Купить дровокол

Доставка по всей России, РБ и Казахстану

Дровокол — что это?

Данное устройство предназначено для раскалывания бревен различной длины и диаметра. Все дровоколы состоят из следующих частей:

  • станины;
  • блока управления;
  • желоба для укладки бревен;
  • ножа либо конуса с резьбой, раскалывающих дерево;
  • устройства отбрасывающего расколотые бревна в сторону (устанавливается на промышленную группу дровоколов);
  • двигателя электрического либо ДВС (также в качестве источника силы может быть использована мышечная тяга оператора);
  • приспособления для передачи усилия, которое толкает бревно на неподвижный нож, или нож на закрепленное бревно, или ввинчивает в деревянную заготовку резьбовой конус.

В итоге, бревно раскалывается напополам, а у некоторых моделей и на большее количество частей. Мощные промышленные устройства способны раскалывать заготовки большой длины и отгружать готовую продукцию на конвейеры, переносящие полученные дрова к месту упаковки, транспортировки либо сжигания. Кроме того, они могут нарезать бревна на отрезки заданной длины. Стоимость самого дешевого бытового дровокола отличается от самого дешевого промышленного десятикратно.

Лучшие приспособления вертикального типа

Аппарат имеет компактные размеры и не займет много места. Его можно разместить в маленьком помещении. Однако, во время эксплуатации необходимо строго соблюдать технику безопасности. Пенек должен ровно устанавливаться на рабочую поверхность.

Нылгинский механический завод СДК-1

Каркас изделия имеет внушительные размеры. Это дает возможность расщеплять на станке большие бревна, крупные пеньки и бруски. Ременная передача приводит в движение конический бур, который разрывает подаваемые заготовки на части. Многие пользователи сами модернизируют агрегат. Для этого они улучшают инерцию и снижают нагрузку на двигатель. К ступице прикрепляется автомобильное колесо. Оно выполняет функцию маховика.

К широкому корпусу прикреплены мощные ножки. Они добавляют устойчивость на ровной поверхности. Основание покрыто качественной краской, которая защитит металлическую поверхность от коррозии и обеспечит продолжительный срок службы изделия. Агрегат подойдет для быстрой заготовки дров на зиму. Он быстро расщепит пеньки и чурки на поленья нужного размера.

дровокол Нылгинский механический завод СДК-
Достоинства:

  • простота сборки и долговечность;
  • достаточная мощность;
  • удобство в эксплуатации;
  • широкая станина.

Недостатки:

высокая стоимость.

Champion LSV6000

Аппарат оснащен регулировкой положения станины, которую можно менять в зависимости от размера поленьев. Функция обеспечивает высокую производительность дровокола. На станке удобно работать, поскольку он содержит минимальное число элементов управления.

Объемный каркас оснащен ножками, которые гарантируют устойчивость конструкции во время эксплуатации. Рукоятки не проскальзывают в руках. Агрегат оснащен колесами внушительного диаметра, что обеспечивает легкое перемещение конструкции с одного места на другое.

Основание выполнено из прочного железа, которое устойчиво к деформации. Это дает гарантию долгого срока службы изделия. На станке можно расщеплять заготовки длиной до 107 см. Он подойдет для масштабных заготовительных работ.

дровокол Champion LSV6000
Достоинства:

  • достаточная мощность силового агрегата;
  • аппарат удобно передвигать по территории;
  • каркас выполнен из прочной стали, что обеспечивает долгий срок службы.

Недостатки:

очень шумная работа.

Greenween GW-DR1-T

Стальной корпус обработан специальной краской, которая устойчива к воздействию влаги и перепаду температур. Покрытие защитит металл от появления очагов коррозии. Изделие можно эксплуатировать в любых условиях. Оно имеет маленькие размеры (350х280х280 мм). Для хранения и перевозки в комплекте идет специальный чехол, сделанный в виде тубуса.

В станок можно подавать заготовки длиной не более 450 мм. На каркасе имеются отверстия, с помощью которых аппарат можно закреплять для более безопасной эксплуатации. Все режущие элементы двигаются. Ограничительный круг помогает во время работы. Все это дает возможность аккуратно расщеплять пеньки. Агрегат идеально подойдет для заготовки дров на даче или загородном доме.

дровокол Greenween GW-DR1-T
Достоинства:

  • станок легко транспортируется;
  • обладает высокой безопасностью;
  • имеются дополнительные отверстия для крепления к поверхности;
  • долгий срок эксплуатации.

Недостатки:

неустойчивость бревен.

Kolundrov «Стилет»

Принцип действия станка основан на концентрации ударной силы в одном месте. Во время работы снижена нагрузка на позвоночник и поясницу пользователя. Человек может долгое время колоть дрова без усталости. Агрегат разъединяет подаваемую заготовку на 4 части. Конструкция сделана таким образом, что защитит работника от травмирования. Верхнее кольцо аппарата предотвратит разброс колотых поленьев. Также оно защищает острые ножи от случайных механических повреждений.

Дровокол имеет небольшой вес. Сделано устройство из железа марки Ст3. Оно имеет антикоррозийное покрытие, которое состоит из 8 слоев. Аппарат оснащен уникальной системой клиньев, которые разъединяют на секции сырые пеньки с большими сучками. Лезвия заточены очень остро. Каркас выполнен монолитно, поэтому обладает большим сроком службы. Ломаться практически нечему. Ударно-инерционная система позволяет разрывать древесину любых пород деревьев.

дровокол Kolundrov «Стилет»
Достоинства:

  • ручки имеют покрытие, которое плохо скользит;
  • небольшая масса;
  • качественная защитная краска и высокая прочность конструкции.

Недостатки:

быстрый износ рабочей прокладки.

Защитные функции

Двуручное управление – предполагает работу дровокола только при одновременном удерживании двух рычагов. Тем самым полностью исключается вероятность получения травмы.

Аварийный выключатель – останавливает работу колуна в случае возникновения нештатной ситуации. Повышает безопасность эксплуатации агрегата.

Защита от перегрузки – автоматическое отключение устройства при заклинивании чурбана или достижении максимального рабочего давления. Снижает риск преждевременного выхода из строя дровокола.

Реверс (винтовые дровоколы) – вращение конуса в обратном направлении. Полезная опция, если винтовой клин застрял в полене.

В хорошем дровоколе предусматривается защита от короткого замыкания и перепадов напряжения в электросети.

Основные виды винтовых дровоколов

Используемый в быту дровокол винтовой может быть изготовлен как переносным, так и стационарным. Переносной вариант также изготавливают с колесами, которые позволяют легче перевозить инструмент. Стоимость такого устройства варьируется в среднем в диапазоне 16-38 тысяч рублей. В основном на цену влияет тип двигателя.

Есть два варианта исполнения привода:

  • бензиновый;
  • электрический.

Второй тип в основном работает от однофазной сети, потому что трехфазная сеть для частного дома обходится дорого, хоть и позволяет использовать более мощный конусный дровокол. Бензиновый вариант будет стоить дороже, потому что устройство винтового колуна с электрическим приводом проще в изготовлении.

Электрический дровокол

По типу резьбы дровоколы бывают:

  • с метрической резьбой;
  • с упорной резьбой.

В первом случае есть риск того, что полено может слететь с рабочего места. Кроме того такая резьба стирается гораздо быстрее. Упорная резьба входит в древесину гораздо лучше, не позволяет полену слетать и более устойчива к износу.

На сегодняшний день распространены два варианта исполнения конусных дровоколов. В первом варианте на вал, идущего от электродвигателя ставится винтовой конус. При этом электродвигатель должен быть небольшой мощности (до 5кВт и до 500 об/мин). Второй вариант исполнения подразумевает применение ременной передачи со шкивами разного диаметра. Передаточное число должно быть таким, чтобы снизить число оборотов на валу, который вращает винтовой конус. Для этого на валу двигателя ставят шкив меньшего размера. Число оборотов при таком исполнении обычно не превышает 300-400 об/мин.

Колун с упорной двухзаходной резьбой

Кроме вышеперечисленных вариантов есть конструкция винтовых дровоколов с мотор-редуктором, в котором двигатель соединен с понижающим редуктором в едином закрытом блоке. Такой способ применяется крайне редко.

Требования к конусному дровоколу

Конструкция винтового колуна должна обеспечивать не только высокую надёжность и производительность, но и безопасность во время эксплуатации

Поэтому при выборе схемы агрегата и его изготовлении важно придерживаться требований к оборудованию этого типа и рекомендаций мастеров, опробовавших станок в деле

Гибкая передача — простой и доступный способ изменить скорость вращения винта при использовании высокооборотных электромоторов

  • мощность электродвигателя должна находиться в пределах от 2 до 4 кВт;
  • для снижения количества оборотов рекомендуется применять редуктор или гибкую передачу;
  • частота вращения конусного винта — не более 500 об/мин;
  • станок в обязательном порядке должен оборудоваться кнопкой включения/выключения (магнитным пускателем) и устройством защитного отключения (УЗО);
  • вал конуса устанавливается на подшипниковых опорах;
  • конус должен иметь упорную резьбу;
  • при ремённой передаче лучше использовать двухручейные шкивы и пару клиновидных ремней;
  • во время работы подача чурбаков должна осуществляться с их вертикальной ориентацией, иначе возможно заклинивание винта и повреждение установки.

Какой дровокол лучше – винтовой или гидравлический?

Ответы на этот вопрос часто субъективны, и зависят от личных предпочтений конструкторов или пользователей. Отметим главное:

  • Гидропривод, хотя и более инерционный, но зато предоставляет возможность оператору своевременно отключить рабочий ход колуна. Для приводного винтового дровокола с этой целью придётся предусматривать предохранительную муфту, что дополнительно усложнит конструкцию.
  • Обслуживание гидропривода должно быть частым, поскольку малейшие загрязнения в подвижной паре поршень-шток приведут к выходу гидравлического дровокола из строя. Винтовой вариант таких условий не предъявляет.
  • Безопасность применения гидравлического дровокола выше, чем винтового, поскольку при превышении давления предохранительный клапан просто отключит привод насоса.

Можно согласиться со многими пользователями, что гидравлический дровокол больше подходит для расщепления брёвен диаметром от 100…150 мм, в то время как винтовой хорош для более тонких стволов.

Рым-болт. Упрощаем процесс подъёма

Такелажный лом. Просто и эффективно

Лошадиные силы: история и современность

Идея измерения мощности двигателя «в лошадях», способных проделать ту же работу, была озвучена в 1702 году английским изобретателем Томасом Эйвери в книге «Друг шахтера». Сам термин «лошадиная сила» был введён шотландским инженером и изобретателем Джеймсом Ваттом.

В России под лошадиной силой понимается т.н. метрическая лошадиная сила, равная 735,49875 Вт. В Европе лошадиная сила равна 75 кгс·м/с — это мощность, затрачиваемая при равномерном вертикальном поднимании груза массой в 75 кг со скоростью 1 метр в секунду при стандартном ускорении свободного падения (9,80665 м/с²); в ваттах это также будет 735,49875. В Великобритании и США чаще используется механическая лошадиная сила, равная 745,69988145 Вт (это 1,01386967887 от метрической).

Мощность автомобильных двигателей измеряется в разных единицах и разными способами. Лошадиные силы постепенно выходят из употребления, но в России они нужны для расчёта транспортного налога

Часть стран к настоящему моменту отказались от учёта мощности при расчёте налогов и обратили внимание на габариты авто; другие страны ориентируются в этом же вопросе на киловатты

Источник

Так все таки – делать или покупать?

Тут опять все зависит от того, сколько нужно дров и какого качества чураки. Для большого дома с дровяным отоплением лучше все-таки «своими руками» оставить для прочих надобностей и приобрести гидравлический дровокол на 5 тс или более, способный колоть суковатые чурки – затраты вернутся экономией на топливе, т.к. технически ценная прямослойная древесина дорога. Во всех же прочих описанных выше случаях сделать дровокол своими руками имеет полный смысл.что еще почитать: Холодная ковка: станки/оборудование, оснастка, инструмент, технологияСамодельный профилегиб и трубогиб: нормы, рекомендации, способы сгибания, примерыГриндер (шлифовальный станок): ленточный и дисковый, схемы, изготовление, компоненты Вывести все материалы с меткой:

  • загородный дом
  • станки

Перейти в раздел:

Электрика, техника, электрические работы

Обсуждение:

Подобьем итоги – что лучше

Мы уже определили, что производительность и безопасность – два главных фактора выбора – явно в пользу гидравлического дровокола.

Итак, его плюсы:

  • Удобный в работе;
  • Безопасный;
  • Производительный. Особенно с мощным двигателем, отменной гидравликой и крестовидным ножом;
  • Создает огромную силу тяжести на деревянную заготовку;
  • Работает с большими и тяжелыми колодами;
  • Есть выбор из двух конструкций (горизонтальная и вертикальная).

Но не так все просто. Эти агрегаты имеют и минусы:

  • Они стоят дороже, поскольку их строение усложнено дорогой гидравликой;
  • В техническом обслуживании также более сложны. Во-первых, механизмов и рабочих элементов у них больше, а во-вторых, гидравлика — это масло. Поэтому она требует регулярной его замены, чего не скажешь о винтовом дровоколе. Но замена масла – это не конструктивная проблема, а техническая необходимость. Просто без него сам механизм не работает.
  • По размерам и габаритам эти устройства больше. Вес их тяжелее. Все правильно, ведь они помещают в себе целую гидравлическую систему с насосом, тиски и фиксаторы.

Несомненные плюсы винтового дровокола:

  • Простая конструкция. Конусный агрегат – это только двигатель и «морковка»;
  • Весит немного, размеры – компактные;
  • Можно становить на вал трактора или мотоблока;
  • Низкая цена.

Минусы:

  • Существует опасность травмы;
  • Производительность ниже;
  • Не так комфортно работать.

Так какой дровокол лучше: винтовой или гидравлический? Выбирайте сами, что для вас важнее. Какие именно показатели должен продемонстрировать ваш дровокол. Все зависит от объема дров, которые нужно наколоть, от размера бревен, их твердости, от того, где будет установка – дома в сарае, или в лесу. Колете ли вы дрова для себя, или же на продажу – массовая заготовка.

В общем, условий, влияющих на выбор, предостаточно. Вам нужно лишь четко их определить. В любом случае, помните, что вес, цена, легкость обслуживания и компактность устройства всегда будет за конусным колуном, а удобство, безопасность, производительность и практичность — за гидравлическим.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
