Влагоотделители для компрессора

Виды

Согласно способу отделения от воздушного потока жидкой субстанции современные системы очистки бывают вихревыми, адсорбционными и модульными.

Вихревые системы очистки

Конструкции этого типа пользуются высоким спросом — они просты в обращении и обслуживании, имеют небольшую цену при высокой эффективности, но удерживают лишь большие капли жидкости. Поэтому вихревые влагоотделители используют в качестве предварительной грубой очистки проходящего воздушного потока. Такие устройства применяются в промышленных цехах, а также для домашних задач.

Адсорбционные системы очистки

Устройства такого типа удаляют жидкости из сжатого воздуха с помощью активно впитывающих веществ, в качестве которых применяется селикагель, хлористый кальций и другие. Их принцип работы: увлажненный воздух проходит через гранулы с влагопоглощающим веществом и очищенный подается на подключенный инструмент. Такие устройства применяются в фильтрах аквалангов, импортных тяжелых грузовиках и т.д.

Модульные системы очистки

Модульные осушители воздуха наиболее эффективно защищают пневматическую технику от воды, частиц масла и пыли. В них входит несколько последовательно расположенных блоков: циклонный отделитель, фильтр тонкой очистки, угольный фильтр. Последний обеспечивает почти идеальную чистоту выходящего воздуха, направляемого на инструменты, для которых угольная фильтрация не предусмотрена.

Как сделать бюджетную модель устройства своими руками?

Существует огромное количество способов самостоятельно изготовить влагоотделитель для компрессора. Мы же рассмотрим наиболее простой и популярный способ, который не заставит затратить много усилий и материалов.

Понадобятся следующие материалы:

  • отрезок трубы длиной порядка 0.7 м, а также сечением 100 мм;
  • лист металла, толщина которого составляет 3 мм;
  • использованный огнетушитель;
  • детали для крепежа.

После того как все необходимые материалы подготовлены, необходимо выполнить следующую пошаговую инструкцию:

  • От трубы необходимо отрезать кусок длиной порядка 50-60 см. Края должны быть ровными.
  • Выбираем один край трубы, он будет верхом конструкции. Делаем прямоугольную выемку размером 10х5 см на стенке одного края трубы. Отверстие будет перекрываться сеткой и быть равной ее размерам.
  • Идентичный размер нужно сделать диагонально с другой стороны трубы.
  • Как уже говорилось ранее, необходимо закрыть данные отверстия сетками. Они должны отлично подходить под них. Лучше всего воспользоваться сваркой.
  • Тот цилиндр трубы, который остался, разрежьте вдоль пополам с помощью болгарки.
  • Получившиеся фрагменты основательно привариваются крепким швом сверху конструкции. Поскольку железо является очень толстым, то лучше всего использовать ручную дуговую сварку.
  • Теперь необходимо поработать с огнетушителем. Откручиваем пробку, отрезаем горлышко и резьбу на нём. Крышку огнетушителя избавляем от всех ненужных деталей и плотно закрываем все ее отверстия.
  • Отрезанная часть с резьбой приваривается к верху подготовленной до этого конструкции.
  • Ко дну фильтра привариваем лист железа. Необходимо заварить все отверстия, которые можно найти.

Если все было сделано четко по инструкции, должно получиться устройство, которое содержит в своей верхушке засыпную горловину и, конечно, редуктор. С нижней стороны — соединительный патрубок, позволяющие забирать воздух. Обязательно проверьте всю конструкцию на герметичность с помощью подключения к компрессору.

Как только все проверки произведены и проблем не выявлено, то можно подключать шланги и все. Можно приступать к эксплуатации устройства.

Как Сделать ВлагоМаслоОтделитель Своими Руками

Советы по установке


Основываясь на своем многолетнем опыте, специалисты компании StarKraft подготовили несколько общих рекомендаций, как правильно установить влагоотделитель. Компрессор и дополнительное оборудование может быть любых моделей, однако есть ряд общих требований и правил, которых стоит придерживаться.

  • Подключение и монтаж оборудования необходимо осуществлять так, чтобы поступающий в систему воздух был максимально низкой температуры, насколько это возможно. К примеру, в зимнее время, при подаче воздуха с улицы, можно добиться многократного (в 4-5 раз) снижения его влажности.
  • Необходимо периодически контролировать, чтобы в ресивере воздух находился под максимальным давлением.
  • При выборе помещения для монтажа компрессорной станции нужно отдать предпочтению наиболее прохладному месту. Также в обязательном порядке компрессорная должна иметь мощную и надежную вентиляционную систему.
  • Если идет речь об эксплуатации небольшого мобильного компрессора, перед его включением (особенно в зимний период) установку желательно вынести на улицу, чтобы максимально охладить ее корпус.
  • Также имеет значение то, где и как установить влагоотделитель на компрессор. Лучше всего это сделать в месте, которое воздушный поток проходит с минимальной температурой и при максимальном давлении.
  • Если, несмотря ни на что, вам не удается снизить температуру ресивера, можно прибегнуть к небольшой хитрости. Последовательно к основной станции подключите небольшой ресивер, установив его на улице. Это поможет дополнительно снизить температуру воздуха, который поступает на вход основной системы.
  • Чрезвычайно важны мероприятия по своевременному проведению технического обслуживания, проверке состояния фильтров, замене вышедших из строя элементов.

Чтобы добиться максимального эффекта от эксплуатируемого оборудования и повысить качество воздушного потока, доверьте монтаж самой установки и дополнительных элементов профессионалам. Специалисты компании StarKraft проведут все работы с гарантией, в короткие сроки, качественно и по доступным ценам.

Подготовлено: Елизавета Семёнова

Важные рекомендации, которые помогут сделать самодельный влагоотделитель для компрессора

На основе написанного выше вы можете предположить, что сделать надёжный масловлагоотделитель своими руками, — несложное дело, которое не займёт много времени и усилий. Это так. В то же время следует очень постараться, чтобы устройство получилось качественным и выполняло возложенные на него функции, иначе ЛКП вашей машины долго не проживёт. Для этого нужно придерживаться следующих рекомендаций:

  • проверьте ваш агрегат на соответствие техническим характеристикам компрессора. Может получиться так, что ваш самодельный аппарат не сможет выдержать мощности краскопульта;
  • используйте качественные материалы для сварки;
  • проверьте штуцеры и патрубки на предмет беспроблемного прохождения через них воздушной смеси;
  • применяйте качественные герметики и проведите тест на герметичность вашего изделия.

Чтобы улучшить качество покраски автомобиля с помощью компрессора, специалисты рекомендуют дополнительно использовать такое устройство, как влагоотделитель. Оно уменьшает влажность воздуха, который нужен для распыления краски. Если лишнюю влагу не убирать, то корпус подвергается коррозии, а само лакокрасочное покрытие прослужит недолго.

Критерии выбора

При выборе влагомаслоотделителя необходимо учитывать, для какой техники он приобретается – для грузовых автомобилей Камаз, МАЗ или других марок, техники для покраски, пескоструев и т.д.

Например, для пневматических пистолетов, используемых в покраске, нет необходимости покупать фильтр, пропускающий большое количество жидкости в течение минуты. Рекомендуется рассмотреть устройства с фильтрами тонкой очистки. Тогда как для производственных нужд высокая степень очищения не требуется, но есть необходимость в большой пропускной способности.

Приобрести хороший и надежный влагомаслоотделитель можно как в специализированном магазине, так и на Интернет-ресурсах, например, на Aliexpress. В нижеприведенном ТОПе представлены лучшие модели, собранные по отзывам покупателей и обзорам экспертов.

Wester 816-002

Это устройство для очистки воздуха от примесей, масла и воды, а также для регулировки давления и поддержания выбранного уровня. С ним в комплекте поставляются: влагомаслоотделитель, редуктор с манометром и лубрикатор. Внутренний диаметр входного и выходного отверстий – 1/4, рабочее давление – 10 атмосфер. Прибор предназначен для краскопультов или иного пневматического инструмента.

Wester 816-002 на Яндекс Маркете

Блок подготовки воздуха 1/2 4500 л/мин

В комплект данного блока подготовки сжатого воздуха входит влагомаслоотделитель, регулятор давления и лубрикатор. Устройство позволяет очистить, осушить, смазать маслом воздух и отрегулировать его давление перед тем, как подать в пневматический инструмент после компрессора. Его характеристики:

  • алюминиевый корпус, вес – 980 г;
  • внутренняя резьба отверстия для входа и выхода воздуха – ½;
  • пропускная способность – до 4500 литров жидкости в минуту;
  • рабочий температурный диапазон — от пяти до шестидесяти градусов;
  • слив жидкости — автоматический за счет установленного клапана;
  • интенсивность подачи масла – регулируется;
  • объем корпуса – 40 мл;
  • объем корпуса лубрикатора – 75 мл.

Блок подготовки воздуха 1/2 4500 л/мин на Яндекс Маркете

Licota PAP-C207B

Это трехуровневый фильтр-маслоотделитель тонкой очистки с внутренней резьбой 3/8. В устройстве установлены три разных фильтра, степень очистки которых составляет 5, 0,3 и 0,01 микрон, благодаря чему воздушный поток очищается от жидкостей на 99,9%. Его преимущества:

  • в центральном модуле установлена шкала-индикатор, окрашивающаяся в красный цвет, когда необходимо заменить фильтрующий элемент;
  • гранулы, входящие в состав третьего модуля, окрашиваются в розовый цвет, если требуется их замена;
  • конденсат сливается автоматически за счет специального клапана;
  • конструкция идет в комплекте с регулятором давления и манометром;
  • устройство способно пропустить до трех тысяч литров воды в минуту, его емкость – 80 см 2 ;
  • максимально допустимое давление – 17,5 кг на один см 2 .

Licota PAP-C207B на Яндекс Маркете

Циклонные отделители масла

При правильном подборе циклонные отделители масла Henry имеют эффективность маслоотделения 99%. Циклонный маслоотделитель Henry может работать с указанной эффективностью маслоотделения при изменении нагрузки в диапазоне от 100 до 25% от номинальной.Принцип действия. При входе в маслоотделитель пары хладагента с каплями масла попадают в спиральную часть аппарата. Поток движется по спирали и за счет центробежной силы происходит осаждение капель масла на внутренней поверхности стенок маслоотделителя. По стенкам масло стекает в нижнюю часть аппарата, отделенную от основной части специальным маслоотбойником, который предотвращает повторный унос масла. В нижней части маслоотделителя находится поплавковый механизм с игольчатым клапаном, который возвращает масло обратно в компрессор.

Конструкция маслоотделителя и маслоотбойника предотвращает выброс масла при запуске холодильного компрессора.

Для отделения масла от хладагента применяют различные типы маслоотделителей, эффективность работы которых зависит от условий их использования. Например, степень отделения масла в аппаратах увеличивается с понижением температуры пара, входящего в маслоотделитель. Маслоотделители с фильтрующей насадкой обеспечивают большую степень отделения при меньшей доли масла во входящем в аппарат паре хладагента. Бар-ботажные маслоотделители работают с номинальным значением степени отделения, если высота барботажного слоя в аппарате не менее 0,12 м, а отделенное масло непрерывно удаляется из аппарата.

Эффективность работы гидроциклонов зависит от скорости движения потока хладагента с маслом во входном патрубке и его температуры, а также от гидравлического сопротивления аппарата. Степень отделения масла в аммиачном коническом гидроциклоне повышается с увеличением температуры и скорости движения потока во входном патрубке, достигая максимума при температуре 25°С и скорости движения 7-8 м/с, что связано с изменением плотности и вязкости хладагента и масла. Степень отделения масла в цилиндрическом гидроциклоне от R22 возрастает при понижении температуры и повышении скорости движения потока во входном патрубке. Рекомендуемые условия работы — скорость движения потока 9 м/с при температурах от −30 до +15°С.

Устройство осушителя сжатого воздуха промышленного, принцип работы и значение

Влагоотделители имеют различные характеристики в зависимости от назначения:

  1. Есть приборы с небольшой пропускной способностью фильтра, но с тонкой очисткой.
  2. Есть агрегаты с высокой пропускной способностью, но низким качеством фильтрации.

Первый тип применяется в покрасочном оборудовании, второй тип как раз характерен для климатического оборудования, где фильтрация возложена на другие функциональные блоки.

В зависимости от характера фильтрации выделяют два основных разновидности влагоотделителей:

  1. Осушители: избавляют только от влаги, не гарантируют качественного удаления твёрдых частиц.
  2. Влагомаслоотделители: отводят из воздушной струи не только воду, но и маслосодержащие элементы.

На промышленном уровне производится три вида осушителей:

  1. Вихревые: действие прибора основано на принципах протекания процессов в природных, климатических циклонах, когда воздух вращается вокруг центральной оси и отбрасывает влагу на стенки. Влажный воздух имеет большую плотность, поэтому концентрируется ближе к стенкам, где при движении конденсирует капли воды.
  2. Силикогелевые: в основе работы лежит применение абсорбирующего материала, который забирает в себя влагу.
  3. Холодильные: удаление влаги происходит за счёт пропуска воздуха через холодильный резервуар.

Читать также: Как сварить трубы отопления электросваркой

Наибольшим распространением пользуются вихревые или циклонные разновидности устройств. Здесь, из пропускаемого через компрессор воздуха, вода выводится (задерживается) за счёт специального завихрения потоков. Частицы жидкости оседают на поверхности.

Для повышения эффективности внутреннее пространство вихревого фильтра оборудуется специальными лопастями. Они собирают на своей поверхности водяные частицы, которые отводятся в специальный резервуар, где она задерживается за счёт наличия мембран.

Для эффективности осушителей очень важна характеристика, определяющая размер отделяемой фракции воды. На промышленном уровне производятся «тонкие» устройства, которые способны «уловить» и очистить поток от водных частиц фракцией около 5 мкм. Большинство агрегатов производит удаление воды фракцией от 10 до 15 мкм.

Большое значение для определения соответствия осушителя для конкретного компрессора имеет показатель создаваемого давления. Так, фильтр осушитель для компрессора среднего уровня функционирует при сохраняемых параметрах в 6—8 бар.

Этот показатель не влияет на эффективность работы, но важен для определения оптимального соответствия деталей для конкретной модели компрессора. Давление даёт возможность сопоставить мощность и нагрузки, которые возникают при прогоне сжатого воздуха.

Плюсы установки осушителя:

  1. Дополнительная фильтрация, увеличивающая очистку воздуха и удаление различных примесей.
  2. Получение на выходе воздуха, не перенасыщенного влагой.

Установка влагоотделителя имеет и свои недостатки, так что к его оборудованию стоит относиться внимательно. К минусам относятся следующие факторы:

  1. Монтирование агрегата увеличивает нагрузку на основную рабочую базу компрессионного оборудования.
  2. Усиливается износ устройства и повышается вероятность поломок.
  3. Происходит снижение показателей пропускаемых объёмов воздуха, что сказывается на эффективности и производительности.

Виды

Согласно способу отделения от воздушного потока жидкой субстанции современные системы очистки бывают вихревыми, адсорбционными и модульными.

Вихревые системы очистки

Конструкции этого типа пользуются высоким спросом — они просты в обращении и обслуживании, имеют небольшую цену при высокой эффективности, но удерживают лишь большие капли жидкости. Поэтому вихревые влагоотделители используют в качестве предварительной грубой очистки проходящего воздушного потока. Такие устройства применяются в промышленных цехах, а также для домашних задач.

Адсорбционные системы очистки

Устройства такого типа удаляют жидкости из сжатого воздуха с помощью активно впитывающих веществ, в качестве которых применяется селикагель, хлористый кальций и другие. Их принцип работы: увлажненный воздух проходит через гранулы с влагопоглощающим веществом и очищенный подается на подключенный инструмент. Такие устройства применяются в фильтрах аквалангов, импортных тяжелых грузовиках и т.д.

Модульные системы очистки

Модульные осушители воздуха наиболее эффективно защищают пневматическую технику от воды, частиц масла и пыли. В них входит несколько последовательно расположенных блоков: циклонный отделитель, фильтр тонкой очистки, угольный фильтр. Последний обеспечивает почти идеальную чистоту выходящего воздуха, направляемого на инструменты, для которых угольная фильтрация не предусмотрена.

Основные причины шума компрессоров

В зависимости от модели компрессора степень шума от работы устройства может существенно различаться. Конечно, если сравнивать работу поршневого компрессора с винтовым, то первый в разы будет громче, так как количество действующих механизмов несколько ниже. При работе поршневого компрессора помимо трущихся элементов конструкции звук дает и выталкивание воздушных масс в накопительный бак.

@Kompressor

В работе поршневого компрессора задействовано много деталей и элементов конструкции, которые поневоле выдают акустический и вибрационный шум. Сегодня современные звукоизоляционные материалы позволяют подобрать именно то, что вам нужно. Правильная шумоизоляция поможет снизить уровень шума до необходимых параметров.

@Kompressor

Если говорить о компрессоре установленном в холодильнике, то несмотря на то, что современные конструкции изготавливаются так, чтобы был минимальный гул, тем не менее по различным причинам шум появляется.

Изготовление влагоотделителя своими руками

Теперь рассмотрим более подробно, как как сделать влагоотделитель для компрессора своими руками:

Циклон

Корпус циклона представляет собой трубу, заваренную с обеих сторон. Следует учесть, что воздух внутрь будет подаваться под высоким давлением, поэтому стенки корпуса должны быть достаточно толстыми. Также в качестве заготовки можно взять газовый баллон или огнетушитель — они как раз рассчитаны на высокое давление.

Размеры корпуса:

  • диаметр: 100 – 110 мм;
  • высота: 600 – 700 мм.

Пример готового устройства

Перед началом работ заготовку для корпуса нужно обработать изнутри наждачной бумагой — это нужно для покраски.

Порядок изготовления:

  1. Снизу, на расстоянии не менее 120 мм от нижней заглушки (труба будет устанавливаться вертикально), в стенку корпуса нужно вварить штуцер, через который будет подаваться воздух. Штуцер правильнее всего вваривать по касательной, но если такое решение представляется для вас слишком сложным, приварите его просто сбоку.
  2. К центру заглушки, закрывающей верхний торец, нужно приварить выходной патрубок. Некоторые мастера приваривают его сбоку, на противоположной относительно входного патрубка стороне. При таком исполнении влагоотделитель также является достаточно эффективным, поскольку воздух за время пути вдоль корпуса успевает подсушиться, но более правильным все же будет разместить выходной патрубок в центре верхней заглушки (напомним, что пар отбрасывается центробежной силой как раз к стенкам).
  3. В центр нижней заглушки нужно вварить патрубок для сброса конденсата. Если в качестве заготовки для корпуса решено использовать баллон, его нужно перевернуть — тогда роль сливного отверстия будет играть штатный штуцер.

Когда все сварочные работы будут выполнены, внутрь влагоотделителя нужно залить лакокрасочный состав, в который помимо собственно краски уже входит грунтовка и антикоррозионная присадка. Называется он «грунт эмаль по ржавчине «3 в 1». Покатав состав внутри устройства, его сливают, после чего влагоотделитель сушат.

Адсорбер

Хорошими сорбционными свойствами обладает силикагель, гранулы которого изготавливаются путем высушивания перенасыщенных растворов солей кремниевой кислоты. Данный сорбент является вполне доступным и продается как в чистом виде, так и в виде наполнителя для кошачьего туалета.

Различные виды силикагеля могут отличаться размером пор, площадью рабочей поверхности и количеством воды, которое они способны впитать (указывается в процентном отношении к массе сорбента).

Влагоотделитель абсорбер

Количество силикагеля подбирается с учетом производительности установки: на каждые 800 – 850 л/мин требуется 1 кг сорбента. Для постоянной работы придется приобрести двойной объем: пока свежая порция будет работать, уже напитавшаяся влагой будет сушиться в духовке.

Имеет смысл поискать такую разновидность селикагеля, которая при насыщении влагой меняет цвет — с ней работать удобнее всего.

В качестве контейнера можно использовать фильтр для воды или автомобильный маслофильтр. Лишние отверстия у маслофильтра можно закупорить при помощи болтов, посаженных на герметик.

Если внутреннее пространство разделить двумя уплотнительными кольцами на три зоны, впитывание влаги будет происходить постепенно.

Влагоотделитель-охладитель

В него можно превратить морозильную камеру обычного холодильника

Однако, нужно учитывать, что этот вариант довольно сложен в изготовлении, так как придется обеспечивать герметичность камеры, а также врезать в нее патрубок для сброса конденсата (при этом важно не повредить испаритель, окружающий камеру)

Значительного давления такой влагоотделитель выдержать не сможет, но его и не обязательно устанавливать после компрессора — он эффективно работает и при установке до нагнетателя.

Еще на стадии проектирования отопительной системы должна быть продумана схема подключения твердотопливного котла. Существует традиционная схема обвязки.

Как утеплить кирпичный дом снаружи и чем – обзор материалов и типов утепления представлен в этой публикации.

В заключение можно сказать следующее: самодельные влагоотделители, конечно, уступают промышленным, но и недооценивать их не стоит.

В Сети описаны случаи, когда с применением недорогих китайских влагоотделителей не удавалось добиться приемлемого качества покраски, а после присоединения к компрессору самодельного влагоотделителя из трубы эта проблема решалась.

О тормозной системе

Во всех современных грузовиках сейчас используется система с пневматическим приводом. Он также является источником сжатого воздуха для других технологических узлов. Использование пневматической системы обуславливается ее высокой надежностью, универсальностью применения и эффективностью.

Данная конструкция устроена одинаково. Она обязательно включает в себя компрессор. КамАЗ также комплектуется ресиверами, трубопроводами, исполнительными элементами и клапанами. Кроме этого, в устройство данной системы входит влагоотделитель. КамАЗ (Евро-3) оснащается им еще на заводе.

Самодельный охладитель

Низкая температура воздуха позволяет собирать (конденсировать) влагу, содержащуюся в потоке воздуха, направляемого в компрессор. Устройства этого типа популярны, особенно среди специалистов по ремонту автотехники. Работа изделия этого типа обеспечивает подачу воздуха, отвечающего всем требованиям по чистоте.

При изготовлении такой камеры своими руками, требуется обеспечить подачу потока воздуха в морозильную камеру. Главная задача, которую потребуется решить при изготовлении охладителя – обеспечение герметичности холодильного агрегата и выполнить штуцер для отвода влаги. Для районов с холодным климатом допускается обеспечение подачи воздуха непосредственно с улицы. Такой ход позволит получать воздух с низкой концентрацией влаги и после минимальной обработки направлять в компрессор.

Но надо понимать, что выпуск охладителя своими руками, для очистки воздуха отличается сложностью и влечет за собой немалые затраты.

Установка необходимого давления

Воздушный мотокомпрессор или автомобильный нагнетатель надо правильно подготовить к первому использованию. Для начала работы надо настроить режим давления при помощи реле. Настройка осуществляется посредством двух пружин – большая устанавливает минимальное давление, малая – максимальное. Первый контакт реле подключается к нулю, второй крепится к нагнетателю.

При первом использовании оборудования проследите за показаниями манометра – реле должно включать и отключать нагнетатель при достижении нижней и верхней границ установленного давления соответственно. После окончательной настройки можно покрасить самодельный нагнетатель и продолжить эксплуатацию.

  • Аэрография
  • Дефекты покраски
  • Кузовной ремонт
  • Материалы
  • Оборудование
  • Покрасочная камера
  • Салон
  • Теория покраски
  • Тюнинг
  • Июль 2017
  • Март 2017
  • Август 2016
  • Июль 2016
  • Июнь 2016
  • Май 2016
  • Март 2016
  • Февраль 2016

После последней попытки покрасить самым дешевым китайским пистолетом (Покраска капота

) пришла мысль вроде «а плыви оно г@вном» и был куплен китайский пистолет подороже)))

типа XRP, дюза 1.4

Ну и как всегда — «Не мала баба клопоту — купила порося»))) Воздуха новый пистолет хавает в разы больше, компрессор катастрофически не справляется. Это ведь так по-славянски — создать себе проблему и потом гордо ее решать)) Купить еще один компрессор на 220v значит краснеть от стыда всякий раз проходя мимо трехфазных розеток в гараже. А так как план по постройке 3-х фазного компрессора есть, и даже имеется готовый электромотор со шкивами, то решил пока что вытянуть из старого одноцилиндрового малыша все что он может дать — врезать ему в ресивер шаровый кран чтобы брать воздух во всю дырку:

Сварные работы производил друг и по-совместительству сосед, парнишка профессионально варит отопление, сантехнику, так что если кому-то надо я свяжу.

В качестве тяжелой артиллерии был куплен пропановый баллон от ГБО на 100 литров. Достался за $18 и был еще на половину полон газа))) Во время спуска в атмосферу баллон обмерзал и прекращал спускаться, по ватерлинии инея было видать сколько газа осталось)))

Пару суток баллон проветривался, потом наполнили его водой и начали варить. Сделал ножки из 4.5 мм стали чтобы повесить на стену вертикально…

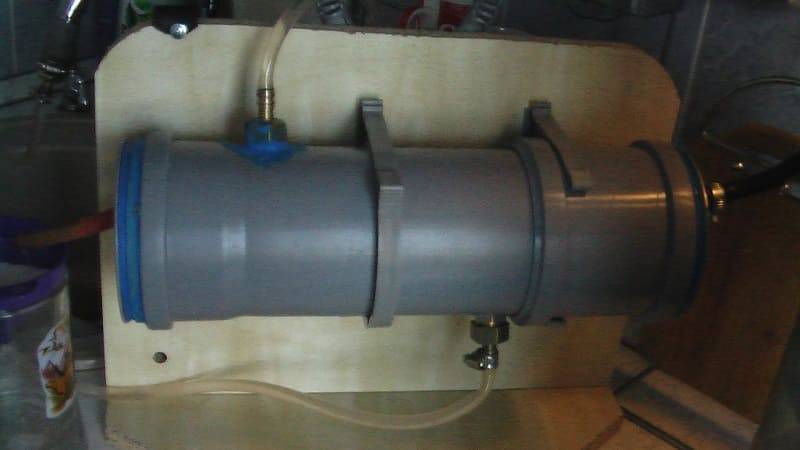

… снизу слив конденсата, сверху забор воздуха…

Вход воздуха сделан в место установки поплавка с расчетом чтобы поток ударялся о внутреннюю стенку ресивера и терял как можно больше влаги:

Для повышения эффективности работ с использованием сжатого воздуха в подавляющем большинстве компрессорных агрегатов используются ресиверы – резервуары для хранения воздуха под необходимым давлением. В зависимости от интенсивности работ могут использоваться ресиверы на 50, 100 литров и даже более.

Преимущества и важность применения устройства

Использование влагоотделителя во время покраски автомобиля компрессорной установкой существенно увеличивает срок службы покрытия и защищает кузов от коррозии. Воздух должен быть сухим – это достигается за счёт использования холодильного оборудования, центробежной силы или силикагеля. Собрать самодельное устройство можно из старого баллона, огнетушителя, масляного или водяного фильтра.

Некоторые компрессорные установки подают воздух под высоким давлением и требуют заводских фильтров и влагоотделителей. Перед подключением осушителя внимательно изучите инструкцию производителя и убедитесь, что все требования к воздушной смеси будут выполнены.

Чтобы компрессорная установка более качественно наносила слой краски, специалисты рекомендуют подавать в неё сухой воздух. Убрать лишнюю влагу можно с помощью самодельных влагоотделителей. Они обойдутся дешевле заводских и, при качественном изготовлении, будут надёжно и эффективно работать долгое время.

Задача влагоотделителя как важного устройства, помогающего в работе автомобильным малярам — выполнять роль осушителя для чрезмерно влажного воздуха, проходящего через краскопульт или компрессор. Зачем это нужно делать? Без масловлагоотделителя наносимая на элементы кузова машины краска быстро начнёт осыпаться, а сам кузов ржаветь. Использование этого аппарата — гарантия того, что лакокрасочное покрытие (ЛКП) вашего автомобиля прослужит достаточно долго

Использование этого аппарата — гарантия того, что лакокрасочное покрытие (ЛКП) вашего автомобиля прослужит достаточно долго.

Результаты

При решении того, приобретать ли промышленный вариант исполнения или сделать влагомаслоотделитель своими руками, следует учитывать то, какой степени очистки следует добиться. Современные конструкции позволяют отделить загрязняющие частицы размером до пяти микронов. Существует фильтр, который позволяет отделять от потока частицы размером до одной десятой микрометра.

Габаритный чертеж фильтра влагоотделителя П-ФВ

Стоимость вышеприведенных вариантов исполнения очень велика. Поэтому следует рассматривать требования, которые предъявляются системой к качеству подаваемого воздуха. Если не нужно достигать подобного качества потока, то целесообразно приобретать более дешевые варианты исполнения. В обычных системах подачи воздуха можно использовать самодельный вариант исполнения для компрессора. Сделать своими руками подобную конструкцию можно, самодельный фильтр будет иметь меньшую эффективность, но его стоимость будет незначительной, ремонтопригодность позволит исключить вероятность возникновения больших затрат при обслуживании.

Описание устройства

Под влагоотделителем подразумевают фильтрационное средство высокого качества. Оно обеспечивает оптимальные характеристики при работе оборудования, а также очищает состав воздушной среды, которая выпускается пневматической системой. Современные модели компрессоров нередко дополняют панельным или масляным фильтром, который выполняет тщательную подготовку рабочей смеси.

Это немаловажный этап фильтрации для пневматической системы, которая занимается обслуживанием негабаритного инструмента. Стандартные модели влагоотделителей для компрессоров чаще используют в автомобильных мастерских, а также на производственных линиях, где рабочие выполняют большой объем лакокрасочных операций.

В результате тщательной очистки и переработки пневматическая система выпускает воздух, в котором отсутствуют частицы влаги. Благодаря своим свойствам влагоотделители используют для правильной работы и эксплуатации пескоструйного строительного аппарата.

Влагомаслоотделитель – определение и назначение

Чтобы пневматический инструмент качественно работал и продолжительное время оставался исправным, воздух, подаваемый на него, должен быть чистым. От пыли и иных механических загрязнений защищает воздушный фильтр, расположенный на входе в прибор

Но также важно предотвратить попадание внутрь аппарата масла и влаги

Попадая внутрь пневмоинструмента и смешиваясь, влага и масло могут причинить существенный вред прибору, а также снизить эффективность его работы. Чтобы очистить воздушный поток от данных примесей, необходимо специальное устройство. Для этой цели создан и используется влагомаслоотделитель.
