Описание технологии
Внимание: эта технология применяется для ремонта резьбовых отверстий в бытовых, гаражных условиях
- Рассверлить отверстие. Периодически вынимать сверло из отверстия и обмакивать его конец в ёмкость с моторным маслом. Желательна минимальная скорость вращения сверла.
- Нарезать метчиком резьбу под вставку. В процессе работы необходимо постоянно подавать в зону резания моторное масло, например из медицинского шприца, особенно при работе с алюминием. Иначе резьба может получиться «рваной», шероховатой, а на метчик налипнет алюминий. Если отверстие глухое — вместо моторного масла лучше применить смазку, например Литол. Ею нужно обмазать рабочую часть метчика, чтобы стружка не сыпалась в отверстие, а прилипла к метчику.
- Промыть полученную резьбу керосином.
- Надеть вставку на шпиндель, ввести в зацепление поводок и зацеп.
Нужно иметь в виду, что вставка несколько больше шпинделя, она не сидит на нём плотно, а свободно болтается. При вкручивании в отверстие вставка сжимается и тем самым закрепляется в отверстии. Вставку вворачивать до тех пор, пока её задний конец не углубится в отверстие на 1/4 шага резьбы. После этого вывернуть шпиндель и отломить поводок вставки, надавив на него подходящим стержнем. Для этого на витке за поводком имеется риска, по которой и отломится поводок.
Ремонт закончен.
Примечание:
При использовании ступенчатого метчика пункт 1 исключается.
Тест. Дубль 2
Вторая шпилька, диаметром 12 мм с шагом резьбы 1,5 мм, уже повреждена и готова к эксперименту. Берем соответствующую плашку и устанавливаем на шпильку. Напомним, что маркировка на половинках должны быть направлены в одну сторону. Надеваем оправку. Ничего не получается. Плашка не входит в оправку!
Мы попытались установить причину фиаско и проверили шаг резьбы на плашке. Оказалось, он меньше, чем заявленные производителем 1,5 мм. Интересно, что при этом характеристики плашек диаметром 12 мм с шагом 1,25 мм и 14 мм с шагом 1,5 соответствуют действительности.
***
Наш тест показал, что у создателей комплекта для правки резьбы была отличная идея, которую они не сумели грамотно воплотить. А это значит, что восстановить поврежденную резьбу на шпильке с помощью данного набора не получится. Отчаиваться не стоит: другие варианты есть. Можно нарезать новую резьбу с помощью отдельной — лучше цельной — плашки или, в конце концов, заменить шпильки (смекалка и молоток потяжелее в помощь!).
- Как избавиться от вибраций при движении, вызванных ненужным зазором между колесом и ступицей, смотрите тут.
- В каких случаях необходимо повторно отбалансировать колеса, читайте в этой публикации.
- Как разбортировать колесо, мы рассказывали в этом выпуске «Техсреды».
Все вопросы и предложения по серии выпусков «Техническая среда» присылайте на .
Другие выпуски «Технической среды» доступны в нашем спецпроекте, а также на нашем канале в YouTube.
Пока не отлетело колесо: две попытки восстановления резьбы
Как восстановить резьбу метчиком с сохранением ее диаметра и места расположения
Если же нужно восстановить резьбу с сохранением ее диаметра, используйте один из следующих методов.
Заваривание отверстия с последующим нарезанием новой резьбы
Этот способ применяют редко из-за того, что прочность полученной по этой технологии новой резьбы будет ниже. Еще данный метод выбирают при отсутствии специальных приспособлений (ввертышей и спиральных вставок).
Этот способ восстановления резьб включает в себя следующие этапы.
Удаление старой резьбы путем рассверливания.
Заваривание отверстия. Выбор технологий зависит от материалов деталей.
Для заваривания отверстий в стальных изделиях используют электродуговую или газовую сварку в защитных средах.
При работе с чугунными деталями газовую или электродуговую сварку применяют в холодном состоянии или при общем/местном нагреве.
В качестве присадок используют электроды (МНЧ-1, ОЗЧ-1, ЦЧ-1), чугунные прутки с повышенным содержанием кремния и иные материалы.
Обработка отверстия заподлицо основным металлом.
Нарезание новой резьбы.
Обратите внимание! При работе с алюминиевыми изделиями этот способ восстановления резьбы обычно не применяют. Это связано с тем, что металл при сварке активно поглощает газы
В наплавленных слоях образуются поры. При сильной усадке появляются трещины.
Восстановление резьбы при помощи ввертыша
Ввертыши — это специальные цилиндрические приспособления, имеющие резьбу нужного диаметра и шага внутри и крупную — снаружи. Такие изделия изготавливают из стали, латуни, бронзы, меди и иных материалов. На финальных стадиях производства ввертыши закаливают и дополнительно упрочняют.
Фотография №2: ввертыш для восстановления резьбы
Если нужно восстановить резьбу с сохранением диаметра при помощи ввертыша, действуйте так.
Рассверлите отверстие. Сверло нужно подобрать таким образом, чтобы диаметр получившегося отверстия позволял нарезать резьбу для вкручивания ввертыша.
Нарежьте резьбу метчиком. Соблюдайте перечисленные выше правила.
Вкрутите ввертыш. Его нужно установить заподлицо. Если это невозможно, профрезеруйте деталь и удалите выступающую часть приспособления.
На границе новой резьбы и ввертыша нанесите засечки при помощи керна. Это предотвратит самопроизвольное выкручивание приспособления.
Восстановление резьбы при помощи спиральной вставки
Спиральные (их также еще называют проволочными и пружинными) вставки также часто используют для восстановления поврежденных резьб.

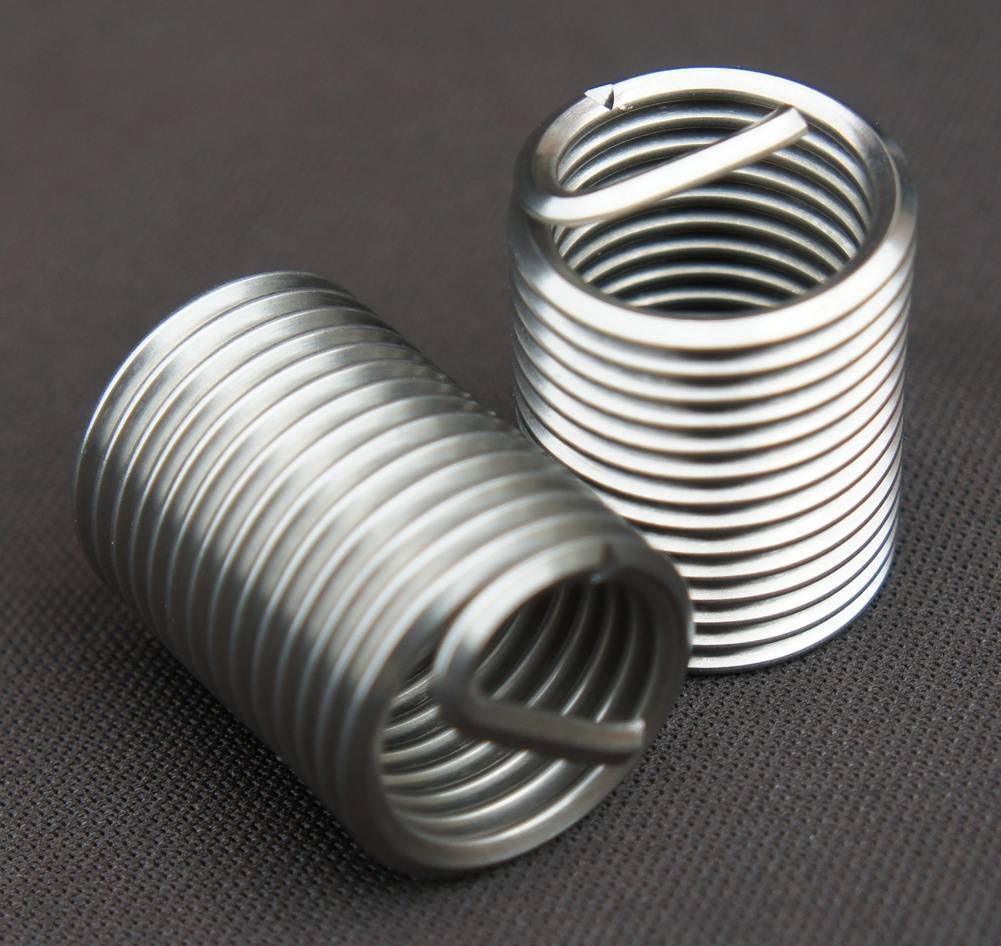

Фотография №3: спиральные вставки для восстановления резьбы
Эти приспособления имеют с внутренних сторон высокоточные ромбические резьбовые профили. Практически все модели оснащены специальными поводковыми язычками, предназначенными для вкручивания приспособлений.
Для изготовления таких изделий используют особо прочную высококачественную нержавеющую сталь. Это дает гарантию устойчивости восстановленной резьбы к деформациям и коррозии.
Восстановление резьбы при помощи спиральной вставки включает в себя 4 этапа.
Сверление. Рассверлите отверстие. Выбирайте диаметр режущего инструмента по таблице, которую производители прилагают к спиральным вставкам.
Изображение №1: рассверливание отверстия под спиральную вставку
Формирование резьбы
Обратите внимание! Для нарезания резьбы используйте специальные метчики, которые отличаются от стандартных и поставляются со спиральными вставками. Соблюдайте все правила и рекомендации
Изображение №2: формирование резьбы под спиральную вставку
Монтаж приспособления. Оденьте спиральную вставку на входящий в комплект поставки специальный инструмент и вкрутите ее в отверстие.
Изображение №3: вкручивание спиральной вставки в отверстие
Удаление поводкового язычка. От него можно избавиться при помощи специального инструмента (его также поставляют производители). Для удаления язычков со вставок больших диаметров подойдут обычные плоскогубцы.
Использование профессиональных спиральных резьбовых вставок имеет следующие преимущества.
В месте посадки вставки обеспечивается необходимый натяг. Это полностью предотвращает выкручивание. Приспособления располагаются в принимающих резьбах практически без зазоров. В использовании клея для дополнительной фиксации изделий нет необходимости.
За счет упругости вставок нагрузки и напряжения распределяются равномерно. Это создает идеальные условия для передачи усилий между болтами и приемными резьбами.
Спиральные вставки универсальны. Их применяют не только для восстановления резьб но и при необходимости усиления соединений. Спиральные вставки используют при работе с изделиями из низко- средне и высокопрочных металлов, а также пластика и древесины.
Восстановление резьбы с помощью клея «Холодная сварка»
Клеевой стержень «Холодная сварка» используют для соединения деталей из металла, наращивания сколов, заливке трещин. Отличительная особенность метода – нет необходимости нагревания и повышенного температурного воздействия.
Соединение происходит как процесс склеивания, назван сваркой из-за крепости получаемого шва. Масса клея не проникает на внутриатомном уровне в поверхность частей, необходимых соединить. Неразъемное соединение происходит за счет других характеристик.
Восстановление металлической резьбы
На резьбе при усиленной эксплуатации, неправильном использовании появляются сколы, дыры, деформации. «Холодная сварка» позволяет исправить части деталей, привести их в нормальное состояние. Данный способ используется для деталей сантехники, ремонта автомобильных и технических деталей. Производственные процедуры упрощают восстановление структуры резьбы без сложных приспособлений с помощью холодной сварки.
Состав клея
Компоненты, входящие в клеевую массу, направлены на создание однородной смеси. Свойства пластичности создаются за счет эпоксидной смолы. Она улучшает состав и делает более мягкой и удобной для использования. Для получения единого твердого компонента с металлом, добавляются металлические вещества. В ходе процесса заливки и восстановления скола полимерная масса сварки заполняет детали, получившие дефект.
Качество массы для сварки предполагает уникальные свойства. Они делают холодную сварку распространенным и привлекательным для потребителя с разными профессиональными и строительными потребностями. Шов, получаемый при холодной сварке, будет уступать по каким-то характеристикам от стандартного способа, а по скорости работ, условиям и простоте процедуры даст преимущества.
Преимущества работ с клеевой массой
Восстановление сколов и трещин на резьбе металлических деталей с помощью состава «Холодная сварка» имеет ряд преимуществ.
- Доступность товара. Клей можно приобрести по приемлемой для конкретного покупателя цене, необходимой емкости и выбранной марки;
- Разнообразие и широкий выбор товара. Имеется большое количество марок и производителей состава;
- Не требуется проводить демонтаж конструкций до начала работ;
- Не подвергается коррозии поверхности;
- Легкость применения. Подготовка к эксплуатации клея не предполагает длительности процедуры, не нужны многочисленные дополнительные приспособления;
- Не требуется проходить обучение. Опыт работы с клеем клиент получает самостоятельно, внимательно соблюдая инструкцию;
- Нет необходимости в термической обработке металлических изделий, поэтому не меняются свойства деталей. Особенно удобен способ для небольших сколов, дыр или трещин. Также им преимущественно пользуются, если толщина резьбы небольшая;
- Низкая цена.
Минусы холодной сварки
Стержень «Холодная сварка» не может заменить настоящую стандартную процедуру сваривания. Поэтому для использования состава выбираются те работы, которые он способен выполнить. Недостатки заключаются в следующем:
- Относительно невысокое качество крепости;
- Разные металлы на заготовках и элементах, восстановленных сваркой;
- Не рекомендуется на участках с повышенной зоной ответственности;
- Подвергается температурным перепадам и негативным изменениям окружающей среды.
Варианты выбора товара
Разнообразный товарный ряд представлен из предложений российских и зарубежных производителей. Среди всех видов состав делят на две группы:
- Жидкие. Состоят из двух разных по консистенции жидкостей: масса для затвердения и основное клеящее вещество;
- Пластилинообразные. Похожи по форме на пластилиновый брусок из детского набора для творчества. Они могут быть одно- или двух слойные. Перед применением их смешивают до получения плотной массы.
Ситуации из жизни
В ежедневной работе случаи восстановления резьбы далеко не редкость. Взять к примеру отработанную до автоматизма процедуру замены ремня ГРМ на Додж Джорни/Додж Калибр. Приехал как-то раз дизельный Джорни, пригнанный из Америки на замену всего комплекта ГРМ. Диагностика показала основательно скрученный пробег, а разбор – следы вмешательства: неоригинальные запчасти, резьба под шпильку ролика натяжителя в алюминиевом блоке слизана почти в ноль. Место узкое, неудобное толком подлезть нет возможности, пришлось зажимать сверло в цангу от старого станка и аккуратно подготавливать отверстие.

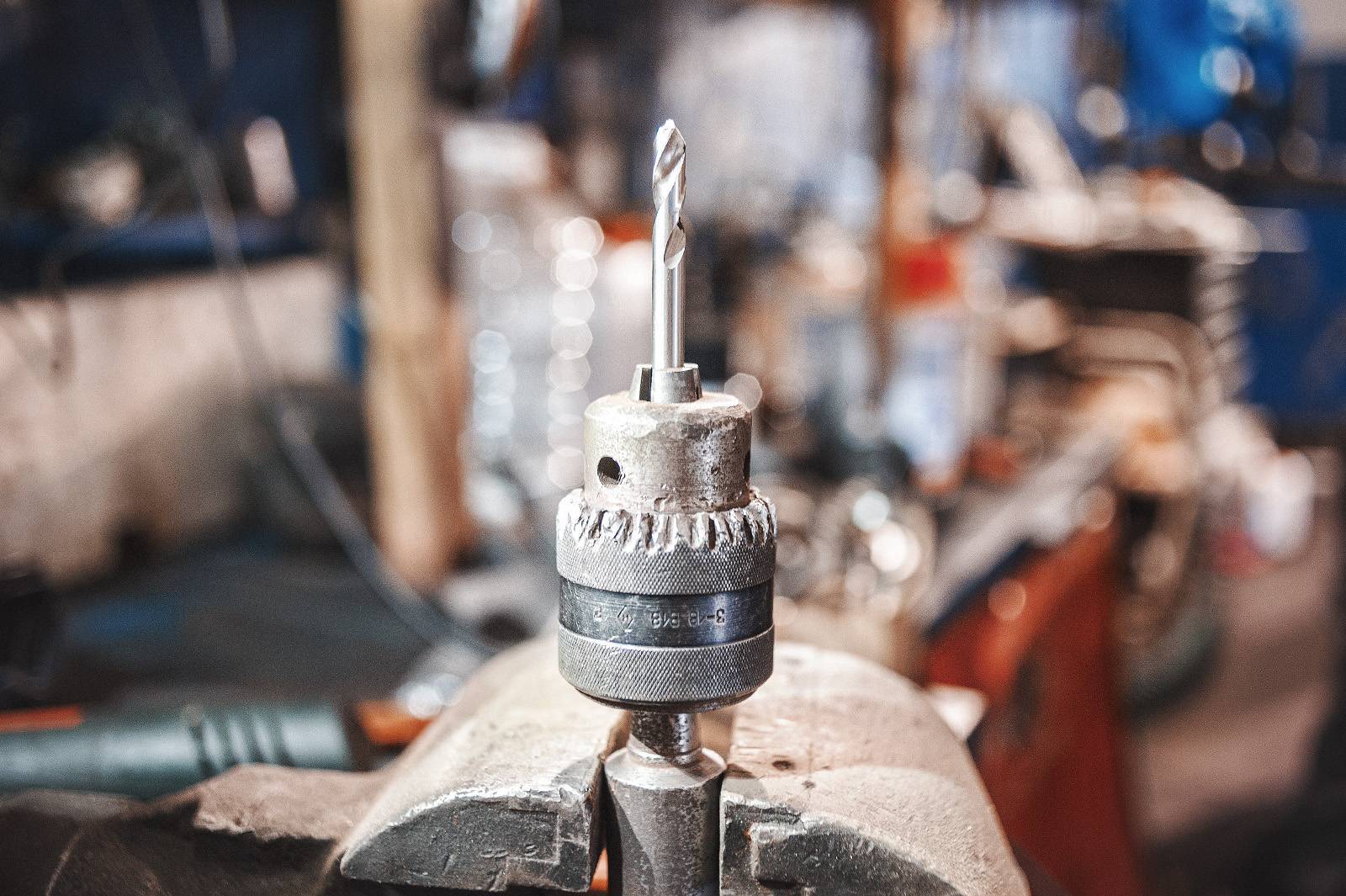

Сверло из установочного набора в цанговом зажиме
Привычными движениями нарезаем резьбу, уделяя особое внимание центрированию метчика: в тонком механизме ГРМ с его нагрузками несоблюдение соосности грозит Сталинградом под капотом. Проходим метчиком резьбу ролика натяжителя ГРМ

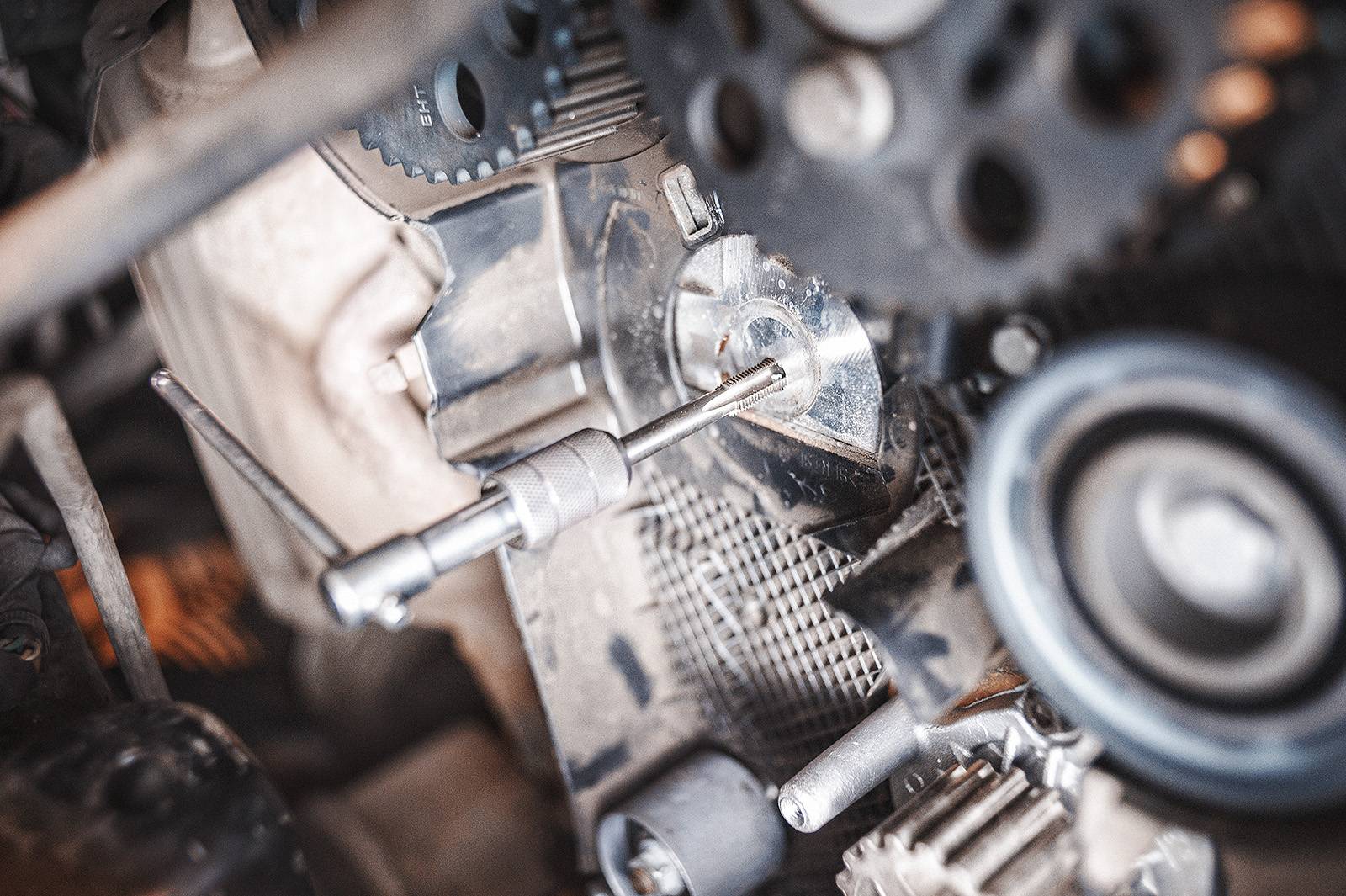

Проходим метчиком резьбу ролика натяжителя ГРМ
Резьба готова, шпилька на месте, можно всё собирать, не беспокоясь о судьбе автомобиля.

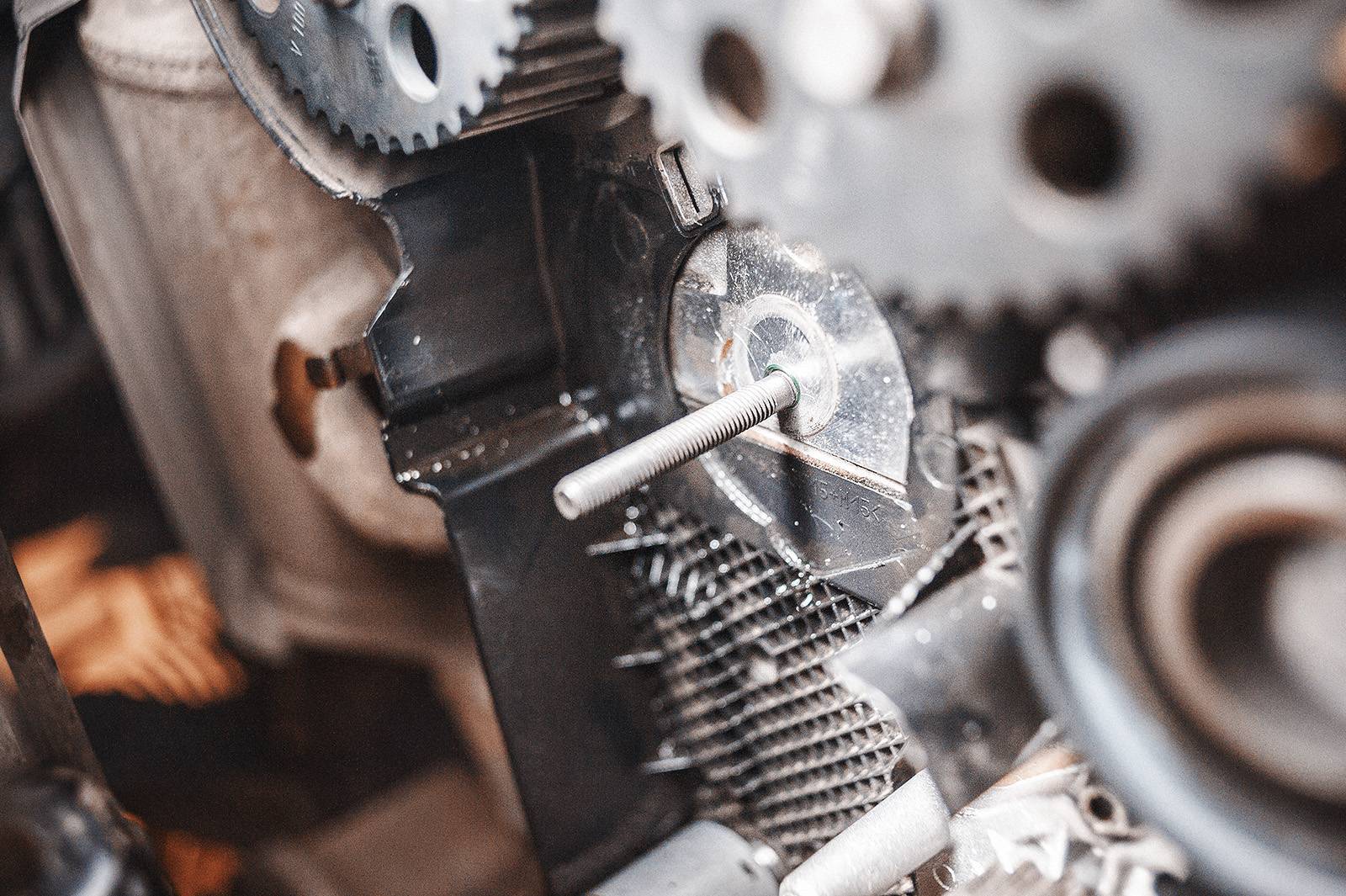

Шпилька на месте, можно смело ставить ролик натяжителя
Не единичны случаи у Додж Калибр, когда сильный фронтальный удар при ДТП доставал до двигателя, в результат чего кронштейн задней опоры ДВС обламывал болты прямо в корпусе вариатора.

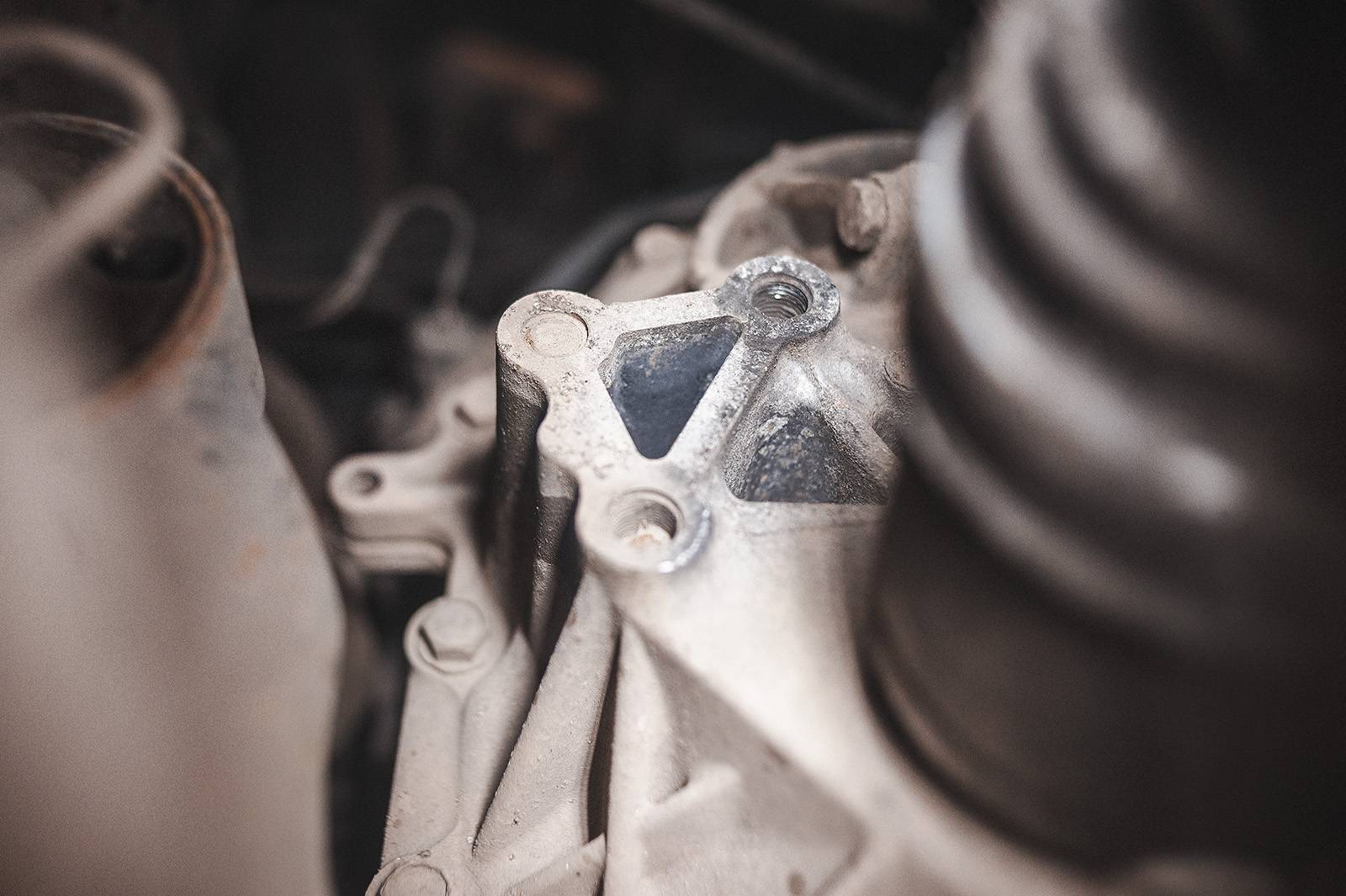

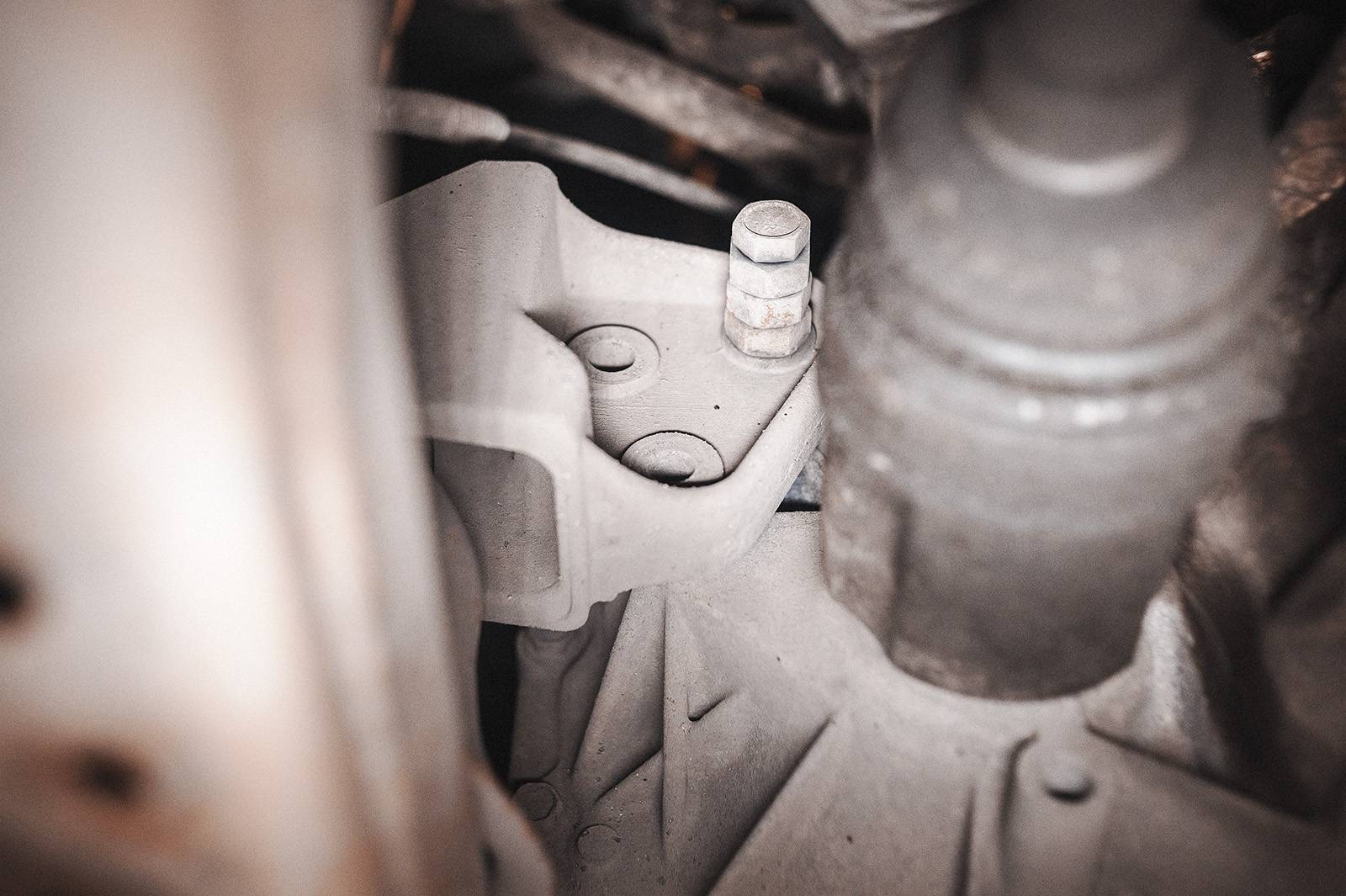

Кроштейн крепления задней опоры ДВС на одном болтеПришлось работать в несколько этапов: аккуратно высверливать остатки старых болтов, а потом уже работать по приведённому выше алгоритму, причём всё это осложнялось крайне неудобным доступом к кронштейну даже со снятым приводом.
Из трёх болтов два сломаны внутри корпуса вариатораПрименять вставки приходится по многим поводам, но при работе с Додж Калибр и Додж Джорни они чаще всего необходимы для восстановления резьб поддонов: при замене масла в вариаторе и при снятии-установке поддона ДВС.
Как отремонтировать резьбу с сохранением ее прежнего диаметра?
В настоящее время найден простой и надежный способ восстановления резьбы, который уже достаточно давно используют во всем мире. В нашей стране он, к сожалению, медленно набирает популярность, как по причине нашей неосведомленности, так и из-за невозможности приобрести в магазинах специальные пружинные вставки и вспомогательный установочный инструмент.
Комплект инструментов для восстановления резьбы
Разработкой и изготовлением вставок занимаются многие известные производители. Изделия разных фирм могут незначительно различаться по названию (ввертыши, футорки), конструктивному исполнению и материалу, но принцип действия и технология установки одинакова для всех. В продаже можно найти не только комплекты ввертышей различных длин, диаметров и шага резьбы, но и целые наборы для восстановления резьбы, в которые помимо вставок входят сверла, метчики, установочное приспособление и оправка для обламывания монтажного поводка. Такие решения предлагает немецкий производитель металлорежущего инструмента «Volkel» и российский «Дело Техники». У некоторых брендов подобная технология и инструмент называется «системой», например:
- система V-coil
- система Recoil
- система HeliCoil
Как это работает?
- Проволочные вставки для ремонта резьбовых отверстий представляет собой спирально свернутую проволоку из нержавеющей стали с ромбовидным поперечным сечением. Ромбовидный проволочный профиль позволяет внешней части витков ввинчиваться в приемную резьбу в корпусе во время установки. На внутренней части футорки витки образуют новую стандартную резьбу с углом 60°. Наружный диаметр футорки в свободном состоянии больше принимающей резьбы, поэтому витки спирали сжимаются, когда она ввинчивается в корпус. Подобно пружине сжатые витки пытаются разжаться относительно стенок резьбового отверстия корпуса. Возникающий в результате натяг в месте посадки помогает удерживать установленный вкладыш и предохраняет от вывинчивания.
- Вставки снабжены поводковым язычком, который используется для их ввинчивания в подготовленную приемную резьбу. Специальный установочный инструмент захватывает его и использует в качестве привода. После установки поводок будет не нужен и легко обламывается.
- В основании язычка сделана небольшая насечка, которая немного уменьшает площадь поперечного сечения проволоки. Когда нужно будет удалить язычок, насечка поможет легко обломить его в этом месте.
С применением метчика для нарезания резьбы
Метчик применяется для нарезания канавок, за счет которых и образуется требуемая геометрия. Рассматриваемый инструмент состоит из двух частей, может классифицироваться по большому количеству признаку. К особенностям проводимой работы отнесем следующие моменты:
- Инструмент смазывается маслом. За счет этого упрощается процесс образования витков.
- При работе на три оборота по ходу приходится 1,5 оборота в обратном направлении. Это делается для того, чтобы удалить стружку с зоны резания.
- Инструмент должен быть расположен строго вертикально поверхности.
- После образования требуемой поверхности используется контрольный болт. Первый проход может быть под небольшой нагрузкой, но после проблем возникать не должно.
На образование витков уходит относительно небольшое количество времени. При этом можно получить качественную и надежную резьбу, которая прослужит в течение длительного периода.
Выбор материала для восстановления резьбы
Как было отмечено выше, на рынке представлен широкий ассортимент материала для холодной сварки производимого различными компаниями.
Наличествующие в продаже марки материала подразделяются на две основные разновидности – жидкие и пластичные.
- Жидкие содержат в себе отвердитель и основную массу, обеспечивающую склеивание материалов.
- Пластичные внешне напоминают пластилин. Однослойный или двухслойный брусок необходимо тщательно размять и перемешать непосредственно перед использованием.
Выбор продукции для восстановления внутренней резьбы требует серьезного подхода
Важно обратить внимание на параметры прочности и пластичности. Достаточная пластичность позволит придать материалу максимально точную форму, даже в случае с мельчайшими деталями. Прочность гарантирует достаточную надежность соединения материала с ремонтируемой поверхностью
Прочность гарантирует достаточную надежность соединения материала с ремонтируемой поверхностью
Прочность гарантирует достаточную надежность соединения материала с ремонтируемой поверхностью
Прочность гарантирует достаточную надежность соединения материала с ремонтируемой поверхностью
Прочность гарантирует достаточную надежность соединения материала с ремонтируемой поверхностью.
Наибольшей популярностью в настоящее время пользуется продукция, выпускаемая под марками Алмаз, ABRO, Hi-Gear и Полимет.
Восстановление наружной и внутренней резьбы холодной сваркой – пошаговая инструкция
Оптимальным вариантом для восстановления резьбы является двухкомпонентный материал, продающийся в двух отдельных тюбиках.
Восстановление резьбы осуществляется следующим образом:
- после распаковки материала, веществом, содержащимся в первом тюбике, необходимо тщательно очистить и обезжирить восстанавливаемую поверхность резьбы. К этой процедуре следует подойти ответственно, так как наличие частиц металлической стружки или налета может повлиять на качество соединения;
- поверхность резьбового элемента обработать антиадгезионным веществом из второго тюбика;
- выдавить из тюбиков одинаковое количество содержимого из обоих тюбиков на неметаллическую поверхность и тщательно перемешать поставляемым в комплекте шпателем;
- нанести полученную смесь на восстанавливаемый участок резьбового элемента и ввернуть его в отверстие соответствующего диаметра;
- по прошествии времени, указанного в инструкции, деталь можно вывернуть – при соблюдении всех условий технологии, резьба будет восстановлена.
Важным условием качественного ремонта резьбы является тщательное перемешивание компонентов холодной сварки до получения однородной консистенции.
Смесь необходимо наносить на ремонтируемую деталь в таком количестве, чтобы ее излишки при выворачивании резьбы под давлением выходили наружу, что обеспечивает оптимальное формирование шага и формы витков.
Состав клея
Компоненты, входящие в клеевую массу, направлены на создание однородной смеси. Свойства пластичности создаются за счет эпоксидной смолы. Она улучшает состав и делает более мягкой и удобной для использования. Для получения единого твердого компонента с металлом, добавляются металлические вещества. В ходе процесса заливки и восстановления скола полимерная масса сварки заполняет детали, получившие дефект.
Качество массы для сварки предполагает уникальные свойства. Они делают холодную сварку распространенным и привлекательным для потребителя с разными профессиональными и строительными потребностями. Шов, получаемый при холодной сварке, будет уступать по каким-то характеристикам от стандартного способа, а по скорости работ, условиям и простоте процедуры даст преимущества.
Читать дальше: Как разобрать переднюю панель на калине
Процесс установки пружинной вставки:
Ремонт поврежденной резьбы выполняется в четыре простых шага.
Шаг 1. Просверлите старую резьбу, используя размер сверла, рекомендованный на упаковке комплекта для ремонта резьбы. На хвостовике метчика также указан рекомендуемый размер сверла под резьбу. Не забудьте очистить отверстие от частиц металла.
Шаг 2. В просверленном отверстии нарежьте резьбу специальным метчиком под проволочную вставку, который имеет некоторые отличия от стандартного метчика и обозначается буквами STI (система HeliCoil).
Шаг 3. Установите резьбовую вставку с помощью установочного инструмента.
Для резьбы с крупным (обычным) шагом:
- Наденьте спиральную вставку на монтажный инструмент.
- Поворачивайте вставку до тех пор, пока ее поводок не войдет в паз на конце стержня установочного инструмента.
- Вкрутите ремонтную вставку в резьбовое отверстие, используя ручку поворотного установочного инструмента.
- После того, как вставка будет установлена на нужную глубину, выкрутите установочный шпиндель.
Для резьбы с мелким шагом:
- Используйте монтажный инструмент с патроном предварительного натяжения (сжатия), который входит в комплект для ремонта мелкой резьбы.
- Поместите спиральный вкладыш в патрон предварительного натяжения.
- Проденьте шпиндель установочного инструмента через спираль, пока поводковый язычок не войдет в его паз.
- Поворачивайте инструмент, чтобы намотать вставку на резьбовой конец корпуса предварительной катушки.
- Одной рукой удерживайте корпус под прямым углом к поверхности заготовки над резьбовым отверстием. Вращайте установочный инструмент, чтобы установить вставку через корпус предварительной катушки в резьбовое отверстие в заготовке. После установки убедитесь, что корпус предварительной катушки может плавно перемещаться, значит, витки спирали совпали с резьбой в заготовке.
- После того, как ремонтная вставка будет установлена на нужную глубину, выкрутите установочный инструмент.
Монтажный инструмент для установки ввертыша
Вкручивание футорки
Совет по ремонту резьбы:
Одна из причин того, что данная резьбовая технология не работает, заключается в неправильной посадке резьбовой вставки.
Главное практическое правило – верх проволочного вкладыша должен находиться ниже поверхности заготовки на 1/4 — 1/2 шага резьбы. Один из простых способов определить глубину установки подробно описан ниже.
Перед тем, как начать процесс установки, внимательно посмотрите на входную резьбу, нарезанную метчиком STI в отверстии
Обратите внимание на то место, где нить начинает входить в отверстие
Сделайте небольшую временную контрольную метку на поверхности корпуса, удаленную на 3/4 оборота от того места, где резьба входит в отверстие. Эта отметка будет использоваться для определения глубины установки ввертыша.
Установите резьбовую вставку заподлицо с поверхностью корпуса и совместите ее конец с контрольной меткой. После этого поверните ее еще на 1/4 оборота для погружения ниже поверхности корпуса на 1/4 шага (0,25 P).
Если требуется более глубокая посадка, поверните установочный инструмент еще на 1/4 оборота.
Шаг 4. Удалите поводковый язычок
- Используйте бородок или просто кусок круглого стержня, подходящего по диаметру к полученному резьбовому отверстию.
- Уприте конец инструмента в язычок и удерживайте его прямо в отверстии.
- Ударьте по хвостовику инструмента молотком. Поводок должен сломаться в месте надреза, который и предназначен для этой цели. На вставках большого диаметра (от М14) иногда легче отломить его с помощью длинногубцев движениями вверх-вниз.
- Извлеките обломанный язычок из отверстия перед сборкой резьбового соединения.
Как восстановить резьбу при помощи метчика и без него
2018-07-04 Как восстановить резьбу при помощи метчика и без него
Восстановить поврежденную внутреннюю резьбу при помощи метчика и без него можно различными способами. О них мы подробно расскажем в этой статье.
Как восстановить резьбу метчиком
Перед тем, как восстановить резьбу с метчиком, определите, можно ли увеличить ее диаметр или нарезать новую в другом месте. Если да, то ремонт пройдет очень быстро.
- Рассверлите отверстие.
- Нарежьте новую резьбу.
Фотография №1: нарезание резьбы метчиком
При работе соблюдайте следующие основные правила.
- Рассверливайте отверстие строго под прямым углом
- Используйте два новых метчика нужного диаметра (для черновой и чистовой обработки).
- При нарезании резьбы действуйте аккуратно. Избегайте перекосов и резких движений.
- Желательно нарезать резьбу при помощи воротка. Если его нет, возьмите разводной ключ.
- Не забывайте использовать смазку и регулярно удалять стружку.
Заваривание отверстия с последующим нарезанием новой резьбы
Этот способ применяют редко из-за того, что прочность полученной по этой технологии новой резьбы будет ниже. Еще данный метод выбирают при отсутствии специальных приспособлений (ввертышей и спиральных вставок).
Этот способ восстановления резьб включает в себя следующие этапы.
- Удаление старой резьбы путем рассверливания.
- Заваривание отверстия. Выбор технологий зависит от материалов деталей.
Для заваривания отверстий в стальных изделиях используют электродуговую или газовую сварку в защитных средах.
- При работе с чугунными деталями газовую или электродуговую сварку применяют в холодном состоянии или при общем/местном нагреве.
- В качестве присадок используют электроды (МНЧ-1, ОЗЧ-1, ЦЧ-1), чугунные прутки с повышенным содержанием кремния и иные материалы.
Обработка отверстия заподлицо основным металлом.
Сверление.
Нарезание новой резьбы.
Обратите внимание! При работе с алюминиевыми изделиями этот способ восстановления резьбы обычно не применяют. Это связано с тем, что металл при сварке активно поглощает газы
В наплавленных слоях образуются поры. При сильной усадке появляются трещины.
Восстановление резьбы при помощи ввертыша
Ввертыши — это специальные цилиндрические приспособления, имеющие резьбу нужного диаметра и шага внутри и крупную — снаружи. Такие изделия изготавливают из стали, латуни, бронзы, меди и иных материалов. На финальных стадиях производства ввертыши закаливают и дополнительно упрочняют.
Фотография №2: ввертыш для восстановления резьбы
Если нужно восстановить резьбу с сохранением диаметра при помощи ввертыша, действуйте так.
- Рассверлите отверстие. Сверло нужно подобрать таким образом, чтобы диаметр получившегося отверстия позволял нарезать резьбу для вкручивания ввертыша.
- Нарежьте резьбу метчиком. Соблюдайте перечисленные выше правила.
- Вкрутите ввертыш. Его нужно установить заподлицо. Если это невозможно, профрезеруйте деталь и удалите выступающую часть приспособления.
- На границе новой резьбы и ввертыша нанесите засечки при помощи керна. Это предотвратит самопроизвольное выкручивание приспособления.
Восстановление резьбы при помощи спиральной вставки
Спиральные (их также еще называют проволочными и пружинными) вставки также часто используют для восстановления поврежденных резьб.
Фотография №3: спиральные вставки для восстановления резьбы
Эти приспособления имеют с внутренних сторон высокоточные ромбические резьбовые профили. Практически все модели оснащены специальными поводковыми язычками, предназначенными для вкручивания приспособлений.
