Воздушный клапан для вентиляции в квартире: принцип действия и модели

Назначение воздухорегулирующих устройств

прямоугольный воздушный клапан с электроприводом

Воздушные заслонки и клапаны для вентиляции используют для:

  • контроля над воздушным потоком;
  • перекрытием вентканалов во время остановки системы;
  • отладки работы;
  • отладки расходов воздуха в воздуховодах вентиляции.

Воздушные клапаны необходимы для прекращения движения воздуха по каналам вентиляции во время остановки системы. Разработаны модификации воздушных клапанов для вентиляции с регулируемыми упорами (дроссель-клапаны), изменяющими воздушный поток. Дроссель-клапаны стандартного вида устанавливаются в системах воздушной вентиляции с давлением не более 1500 Па и концентрацией механических примесей до 100 мг на кубометр.

Воздушные клапаны целесообразно устанавливать в системах с температурой воздуха не выше 800 градусов Цельсия и агрессивностью среды, сравнимой с качествами атмосферного воздуха. В регионах с холодным климатом для вентиляции воздушных компрессорных разработаны модели с электроподогревом.

Воздушные заслонки для вентиляции регулируют объем подаваемого воздуха в вентиляционных системах.

Как правильно выбрать оборудование?

Чтобы обратный клапан прослужил как можно дольше, необходимо знать некоторые особенности выбора. Первое, что учитывается – максимальная скорость потока воздуха, которая присутствует внутри канала. Следует помнить, что лопасти должны открываться даже под незначительным давлением. Потому что только так образуется эффективное выведение. Некоторые модели оснащаются обратным вентилятором, что позволяет увеличить работу клапана. Мощность выбирается только исходя из площади помещения.

Также важным моментом является температура внешней среды. Одностворчатые устройства не способны справиться с отрицательными температурами, поэтому никакой эффективности от них не будет. Для вывода воздуха на улицу необходимо устанавливать обратный клапан типа «жалюзи». Он выдерживает влияние низких температур и не ломается со временем.

Также учитывается особенность монтажа. Потому что существуют модели, которые необходимо размещать только под определенным углом. Также встречаются универсальные исполнения, которые могут устанавливаться как угодно.

Стоимость конструкции обычно стоит на последнем месте, так как она мало на что влияет. Лучше смотреть на главные параметры: тип сечения, габариты, какой материал использовался при производстве и т.п.

Как выбрать готовое изделие

В функционировании вентиляции главной проблемой является плохая тяга. Её усиливают путем комбинирования всех типов вентиляции с применением обратного клапана.

Выбирая обратный клапан необходимо учитывать совместимость всех устройств и механизмов по следующим факторам:

Форме и диаметру сечения каналов. Выбирайте клапан и вентилятор по размерам соответствующий вашему воздуховоду, чтобы не возникло проблем при монтаже. Разработано множество моделей клапанов с различными круглыми и квадратными формами и размерами. Обычно в быту применяются воздуховоды и обратные клапаны размером 100 мм. Надежно зарекомендовали себя квадратные клапаны, которые с легкостью крепятся в квадратных шахтах.
Материалу, из которого изготовлено изделие, должен соответствовать типу системы, чтобы не ухудшить ее функционирование. Ведь в естественной вентиляции затворы должны реагировать на малейшее колебание воздуха, значит состоять из тончайшего материала. А в производственных вытяжках устройства должны быть устойчивы в агрессивной среде и температурам, поэтому здесь применяют оцинкованную сталь или алюминий.
Назначению и устройству. Учесть, для какого помещения подбирается клапан. Он должен соответствовать мощности применяемого вентилятора, чтобы ее хватало на раскрытие лепестков. Например, если для санузла достаточно с коэффициентом 7, то для кухни – 10

Существуют готовые модели в комплекте вентилятора с клапаном.
Важно учитывать пропускную способность обратного клапана. В быту используют изделия с пропускной способностью 4-6 м/сек

Объем выводимого из квартиры воздуха не должен превышать проходимость общей вентиляционной шахты, иначе он будет распределяться по другим квартирам. В ином случае необходимо установить отдельный воздуховод с выводом на улицу.
По климатическим условиям некоторые устройства монтируются только внутри помещений, так как они не выносят низких температур. Например, бабочка от мороза быстрее покроется наледью. Для частного дома необходимо позаботиться от характерного задувания ветром и проникновения грызунов.
Правильно подобранный клапан служат гарантией качественной работы вашей вентиляции и комфортных условий для проживания.

Фильтры для вентиляции

карманный фильтр для вентиляции

Качество атмосферного воздуха, подаваемого в здания вентиляционными системами, нередко бывает неудовлетворительным. Чтобы сберечь здоровье людей, необходимо очищать приточный воздух. На производственных предприятиях часто необходимо фильтровать и отработанный воздух, насыщенный механическими и химическими примесями.

Очищается воздух воздушными фильтрами для вентиляции. Фильтры всегда устанавливаются в вентиляционных системах промышленных предприятий, офисных комплексов, медицинских центров, современных жилых домов.

Виды фильтров для вентиляции

ячейковые фильтры грубой очистки

Согласно принципу действия воздушные фильтры для вентиляции бывают:

  • насыпные или поглощающие;
  • пористые.

Поглощающие насыпные фильтры для воздушной вентиляции заполняются гравием, фарфоровыми вкладышами, каучуковой крошкой, активированным углем, металлической крошкой или коксом. Материал для наполнителя зависит от назначения здания.

К пористым фильтрам можно отнести и тканевые: из хлопка или шерсти.

Воздушные фильтры обладают возможностью:

  • грубой очистки – удерживают частицы больше 10 микрон;
  • тонкой очистки – удерживают частицы 1 – 10 микрон;
  • экстра тонкой очистки – удерживают частицы 0,1 – 1 микрон.

размещение фильтра в воздуховоде

Фильтры для тонкой очистки как правило производят из стекловолокна. Они бывают складчатыми, карманными и электростатическими. Широко применяемый наполнитель – активированный уголь, улавливающий и механические включения, и зловоние, опасные газы.

Фильтры экстра тонкой очистки выполняют из листов специальной субмикронной бумаги, склеенных между собой или стекловолокна.

В медицинских учреждениях, детских садах и школах устанавливаются комбинированные мультифильтры, способные улавливать все виды примесей.

Воздушные фильтры для систем вентиляции выпускаются в виде кассет или панелей, которые можно заменять. Для удобства размеры вкладышей стандартны. А корпус выполняется под диаметр воздуховода и может быть прямоугольным или круглым.

Аэрозольные фильтры

фильтр-поглотитель

Это отдельный вид воздушных фильтров для систем вентиляции, используемый в вытяжных системах. Аэрозольные фильтры предупреждает утечку вредных продуктов производства в атмосферу. Применяются они в основном в химической и атомной промышленности.

Аэрозольные фильтры обеспечивают совершенную очистку воздуха в помещениях фармацевтических предприятий и чистых цехов (где производятся точнейшие микросхемы).

Для очистки воздуха в вентиляционных системах в качестве воздушных фильтров применяются вихревые уловители, циклоны, рукавные фильтры, аппараты для аквамойки воздуха.

3 Положительные и отрицательные моменты

Как и у любого прибора, у проветриваемого устройства существуют как преимущества, так и недостатки. Плюсы использования стенового клапана:

  1. 1. На минимум снижается открывание/закрывание окон. Это, конечно, повышает срок эксплуатации оконной фурнитуры.
  2. 2. Мощность приточного клапана гораздо выше производительности отрытого окна. Равняется она примерно 60−70 куб. м/ч.
  3. 3. В отличие от окна, клапан фильтрует приходящий поток воздуха.
  4. 4. Появляется возможность регулировать воздушные массы исходя из потребностей.
  5. 5. Устройство малогабаритное — его практически не видно на стене, если что, можно просто спрятать клапан за шторой.
  6. 6. При «работе» обычного окна повышаются теплопотери, при использовании клапана такого нет.
  7. 7. Приточный проветриватель способствует повышению производительности вытяжки.

Не стоит забывать, что сверление конструкции требует некоторых навыков

Кроме того, важно своевременно очищать клапан от мусора и грязи. Существуют и другие отрицательные моменты:

  1. 1. В некотором роде нарушается целостность конструкции.
  2. 2. При неправильной установке возможно промерзание стены.
  3. 3. Во время сильных морозов из-за клапана может снижаться температура внутри здания.

Где купить систему приточной вентиляции для квартиры: обзор рынка с ценами, отзывами, полезными советами

Бренд / МодельЦена, руб.Технические параметры, особенности
TION/ O2 Standard20100-25800Приток воздуха до 120 м³/часФильтры грубой и тонкой очистки Максимальный уровень шума − 52 дБЧетыре скорости вентилятора
TION/ 3S Standard29900-36100Максимальный приток воздуха − 140 м³/часТри фильтраМаксимальный уровень шума − 35дБ6 скоростей вентилятораВозможность подключения блока MagicAirУправление с мобильного гаджета с применением специализированного ПО
Ballu/ AirMaster BMAC-200 Base26000-26900Приток – до 200 м³/часУровень шума – до 45 дБЧетыре фильтраКласс защиты по стандарту − IP20Встроенный электронагреватель
Blauberg/ Winzel Expert24900-29900Приток − от 15 до 50 м³ за часОдин фильтр грубой очисткиВстроенный рекуператорВоздуховод − 160 ммШум – до 30 дБ.
Lufberg/ iFresh LFU21000-29800Температурные датчикиЭлектронагреватель мощностью 800 ВтПульт ДУМаксимальный уровень шума − не более 39 дБ.
MMotors/ Эко-Свежесть 03-И17500-20600Приточная вентиляция с датчиками температуры и влажностиКласс защиты − IP44Один фильтр грубой очисткиВстроенный нагревательный элемент − 440 Вт
Shuft/ ECO 250/1-3,0/124100-25800Подключаемый канал − 250 ммЭлектронагреватель мощностью 3 кВтПриток – до 780 м³/часМодуль управления – опция за дополнительную плату
КИВ/ 1251900-3500Круглый/квадратный каналПроизводительность – до 50 м³/часРучная регулировка клапана

Чтобы приточную вентиляцию купить без ошибок, следует изучить отзывы владельцев:

Grilur, Россия, приточная вентиляция Lufberg Ifresh: Достоинства: Подогрев входящего воздуха. ДУ, дизайн. Одним, но не менее важным, критерием выбора для нас был уровень шума. При наглядном сравнении, т.е. фактической поочерёдной работе систем, по собственному субъективному мнению (на слух, без измерения децибел приборами), iFresh оказался самым тихим.

Недостатки: Хотелось бы предложить производителю поискать возможность уменьшения размеров, но при сохранении существующих качественных характеристик.

Подробнее на Отзовик: http://otzovik.com/review_2271679.html

Типичное место правильной установки приточной вентиляции в квартире с фильтрацией – над радиатором системы отопления

Tess, Альметьевск, Домвент:Достоинства: В нашей квартире после установки пластиковых окон повысилась влажность, запотевали окна, в углах и на стенах появилась плесень. Мы заказали монтаж приточного вентиляционного клапана «Домвент» и не пожалели об этом! В течение нескольких суток нормализовалась влажность в помещении, стало легче дышать, начали высыхать углы. Сделали ремонт и повторного появления плесени не наблюдается! Дома свежий воздух, ночью спится отлично! Рекомендую всем, у кого есть маленькие дети!

Недостатки: Отсутствуют!

Подробнее на Отзовик: http://otzovik.com/review_390524.html

Олга Вольга, Россия, Тион 3S: Достоинства: Компактный, хорошо вписался в интерьер, простое управление, несколько режимов, работа сервисной службы. Режимы выбираются с помощью пульта, с этим проблем нет. Можно установить только на приток, приток-циркуляцию внутри, циркуляцию внутри помещения (меню). Есть функция подогрева воздуха (градусник на пульте), можно вообще без подогрева. Уменьшение − усиление притока воздуха (значок вентилятор), на максимум можно ставить для быстрого кратковременного проветривания, для постоянной работы нужно снизить скорость. Шумит умеренно.

Недостатки: Запах полгода до замены прибора на новый».

Подробнее на Отзовик: https://otzovik.com/review_4852391.html

Итак, вентиляционные системы для квартиры в статье рассмотрены достаточно подробно. Для получения дополнительной информации пользуйтесь комментариями к статье. Здесь же задавайте собственные вопросы, делитесь отзывами о типовых тематических предложениях рынка и преимуществах собственных инженерных решений.

Видео с установкой простейшего клапана приточной вентиляции профессиональной бригадой:

Разновидности

Клапаны приточной вентиляции классифицируются по ряду признаков, основополагающим из которых является место установки агрегата. По данному критерию различают стеновые и оконные приборы. Стеновые клапаны отличаются удлинённой вытяжной трубой и утеплённым корпусом. Модели могут иметь круглое и квадратное исполнение и подразделяются, в свою очередь, на промышленные и бытовые. Бытовые устройства предназначены для установки в квартиры и частные дома, в то время как серьёзные промышленные приборы способны обслуживать бассейны, спортивные залы и производственные помещения.

Оконные клапаны в своё время были очень популярны и до появления кондиционеров широко использовались в больницах, заведениях общепита и детских учреждениях. Приборы отличаются простым устройством и невысокой производительностью, не превышающей 7 кубометров в час. Устройства монтируются в верхнюю часть окна и могут устанавливаться как в пластиковые, так и деревянные оконные рамы. Важным условием для эффективной работы клапана является обустройство помещения вытяжкой с естественной циркуляцией воздуха и плотно закрытая входная дверь. В противном случае заходящие воздушные массы будут создавать сквозняк, выходить в подъезд. Межкомнатные двери при этом, в случае отсутствия щели между дверным полотном и полом, требуется держать открытыми.

Вторым важным признаком, по которому происходит классификация приточных клапанов, является способ доставки воздушных масс в помещение. По данному критерию различают приборы с естественной тягой, которая становится возможной за счёт разности внешнего и внутреннего давления, и модели с принудительной вентиляцией. И если первые функционируют за счёт физических свойств двух сред, то вторые для более эффективной работы оснащаются встроенным вентилятором. Использование таких приборов освобождает от необходимости установки обратного клапана. Это связано с тем, что вентилятор в таких моделях способен работать как на подачу воздуха в помещение, так и на его отвод.

Клапаны с искусственной тягой гораздо производительнее, чем их традиционные аналоги, и способны пропускать в час до тысячи кубометров воздуха. Клапаны с вентилятором снабжены дополнительными фильтрами. Это обусловлено большой всасывающей силой прибора и вероятностью втягивания пыли и мелкофракционных взвесей. Зачастую такие приборы оснащены встроенным обогревателем. Это предохраняет прибор от промерзания, благодаря чему им можно пользоваться круглый год. Кроме того, на современные модели устанавливают гигрометр – устройство, регулирующее влажность подаваемого воздуха.

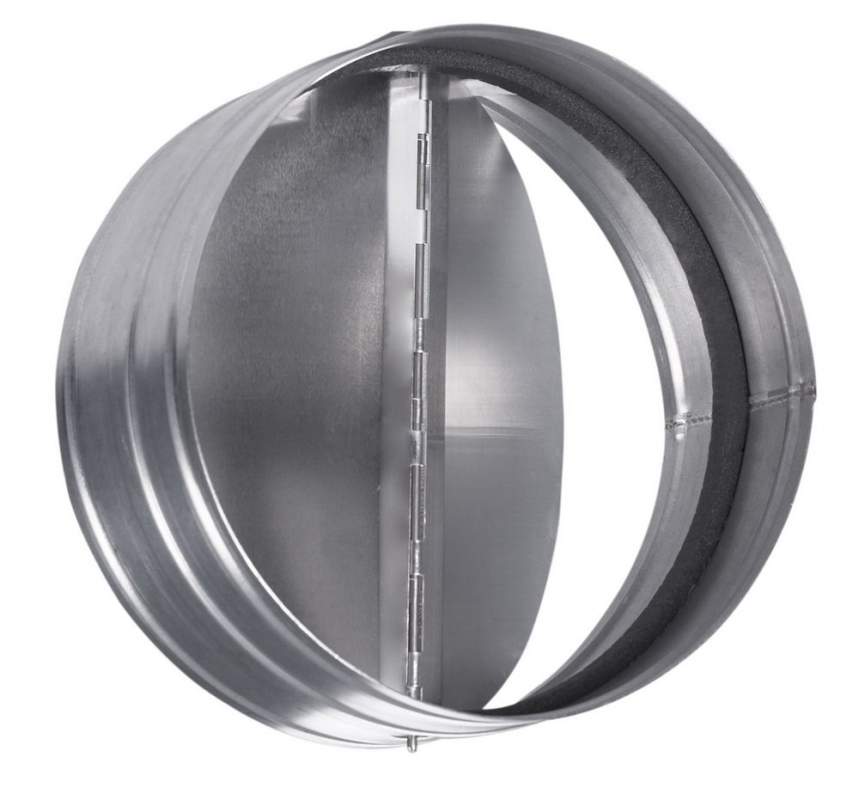

Что такое обратный клапан

Приспособление, которое устанавливается в систему вентиляции для предотвращения возврата воздушного потока, называется обратный клапан. Другими словами, устраняется обратная тяга. Кроме того, такая конструкция исключает попадание в квартиру насекомых, защищает жилые помещения от пыли и сквозняков. Вне зависимости от типа и конструктивных особенностей, обратный клапан работает в автоматическом режиме и не нуждается в дополнительных настройках.

Принцип действия таких устройств довольно прост. По центру клапана располагается ось, на которой крепится заслонка. При работе вытяжки, заслонка приоткрывается, и воздушный поток из квартиры уходит в общедомовую вентиляционную шахту. Когда вентилятор выключается, заслонка под действием силы тяжести перекрывает течение воздуховода, предотвращая обратную тягу. В многоквартирных домах широко используются обратные клапаны в виде «бабочки». Эта двустворчатая конструкция может быть диаметром от 100 до 315 миллиметров.

Кухонная вентиляция с обратным клапаном

Установка вентиляции с обратным клапаном на кухне – первоочередная задача. Кухня в доме – это горячий цех с постоянно работающей плитой, дымом, паром и устойчивыми ароматами пищи. В процессе работы все испарения могут оседать на мебели и стенах. Именно по этой причине рачительные хозяева устанавливают вытяжки для кухни с обратным клапаном.

Как правило, этот прибор монтируют непосредственно над плитой, выводя вентиляционный рукав в общий канал.

При отсутствии центральной вентиляции иногда устанавливают вытяжные вентиляторы в отверстие форточки

Вытяжку подбирают таким образом, чтобы объем переработанного ею воздуха соответствовал кубатуре помещения. Хороший агрегат полностью меняет воздух в помещении около 10 раз за час. Учитывая возможные проблемы с вентиляцией, лучше брать приборы с запасом мощности.

Статья по теме:

Обратный клапан, как правило, идет в комплекте с вытяжкой. Его монтируют непосредственно в вентиляционное отверстие. Если по какой-то причине устройство не входит в набор для установки, следует подобрать его по размеру вытяжного рукава.

Клапан обратного типа и его классификация

Для начала следует вспомнить принцип работы клапанов этого вида. Ее функциональные особенности достаточно просты для восприятия. На одной из осей будут расположены лопасти, что позволяет проходить воздушным массам только в одном из направлений. При изменении направления потока клапан автоматически перекрывается. Помимо возможности автоматической блокировки, можно самостоятельно производить регулировку приточного объема воздушных масс, изменяя уровень сечения воздуховода. Все устройства данного типа можно различить, исходя из таких основных характеристик:

  • исходя из конструктивных особенностей. В зависимости от мембраны, лепестков, бабочки и решетки. Устройство с установленным обратным клапаном обладает установленными заранее жалюзями, которые изменяют свое положение при воздействии воздушных потоков, но только в одну из сторон, что позволило полностью исключить возможность образования обратного потока. Формы они могут иметь самые разные, как и дизайн. При этом установка производится при выходе или входе в вентиляционный канал. Установленный клапан по форме напоминает бабочку, которая состоит из нескольких пластин, которые между собой скреплены при помощи пружинки. Само устройство представляет собой заслонку, которую может привести в движение даже небольшое дуновение ветра, после чего плотно прилегает к поверхности решетки. Зачастую используется при обустройстве вентиляции естественного типа. По принципу работы клапан лепесткового типа схож с мембранным. При этом изготавливается он по форме заслонки, крепление которой производится на оси, которая приходит в движение под воздействим воздушных потоков, в зависимости от их направления;
  • исходя из материала, который был использован при изготовлении. Возможно использование оцинкованной стали или пластика при производстве клапанов;
  • в зависимости от пропускной способности (объем воздуха за определенный промежуток времени может проходить разный);
  • по способу проведения монтажных работ, установка может проводиться как горизонтально, так и вертикально;
  • исходя из способов управления, они могут быть электрическими или ручными. Для ручного управления понадобится специальный рычажок. Электрический же привод прекрасно функционирует с остальными элементами устройства на автоматическом режиме, который самостоятельно регулирует скорость и объем воздушного потока;
  • по форме модели могут встречаться как круглые, так и прямоугольные. В этом случае выбор будет основываться исходя из размера и формы воздуховода, в который будет производиться установка клапана обратного типа. Для бытовых нужд понадобится установка клапана габаритом в 10 см, 12 см, 12,5 см, 15 см и более. Для промышленных сооружений рекомендуется использовать элементы, диаметр которых составляет от 15 см до 100 см.

Где используются клапаны обратного типа

В не зависимости от разновидностей устройств вентиляции, рано или поздно в ней может появиться обратная тяга (будь то механическая или естественная система вентиляции помещений). При обустройстве естественных систем, будут использоваться каналы вентиляции с обратными клапанами, которые неимоверно чувствительны к малейшим изменениям, касательно направления движения воздушных потоков. Для достижения оптимального результата рекомендуется установить  клапан обратного вида одновременно с вентиляционными каналами. Монтаж клапана обратного типа в квартирах с естественным устройством вентиляции, должно производиться в нишах стен между помещениями. Такие отверстия предпочтительнее делать неподалеку от дверного проема, там же следует установить решетки под клапаны обратного типа, которые будут отвечать за потоки воздуха. Вентиляция приточного типа состоит из воздуховода, который размещается в одной из наружных стен и которая оснащена решеткой, отвечающей за забор воздуха из улицы. Фильтр способствует очистке воздушных масс, которые проходят сквозь систему с улицы, что приводит к небольшому подогреву таковых, что позволяет сохранить оптимальный температурный режим внутри помещения. Таким образом, можно полностью исключить необходимость в дополнительном проветривании помещений, в которых установлены пластиковые окна.

Изготовление простого обратного клапана своими руками

Самое простое антивозвратное устройство для вентиляционной системы можно сделать своими руками. Причем самодельный обратный клапан будет работать ничуть не хуже покупного.

Пошаговая инструкция по изготовлению своими руками обратного клапана для вентиляции:

ФотоОписание работ
Для изготовления устройства потребуется вентиляционная решетка, лист гибкого пластика и скотч. Для мембраны можно использовать плотный офисный файл или пленку для ламинирования.
Наложите пленку на внутреннюю сторону решетки и зафиксируйте с помощью груза и нескольких кусочков скотча.
Отрежьте с двух сторон пленку на расстоянии 9-10 миллиметров от края решетки. Это следует сделать острым строительным ножом, придерживая материал, чтобы он не деформировался и не съехал.
После приклейте этот край к решетке с помощью тонкого сантиметрового скотча. Проделайте ту же процедуру с противоположной стороны.
Сделайте разрез под углом с двух других сторон так, как показано на рисунке. Эти края не фиксируются скотчем.
Разрежьте створки клапана по центру. Разрез должен быть идеально ровным, используйте линейку.

Правильно изготовленный прибор прослужит вам верой и правдой много лет. Он не пропустит в дом комаров, так что нет необходимости в москитной сетке.

Инструкция по монтажу

Можно установить приточный клапан в стену своими руками. Для этого нужно выполнить следующие действия:

  • Выбрать оптимальное место монтажа, следуя вышеописанным рекомендациям.
  • Выполнить сквозное отверстие в стене с незначительным наклоном (3-4°) во внешнюю сторону. Это исключит накопление попадающей влаги в воздуховоде.
  • Выполнить отверстия для шурупов (чтобы закрепить внутреннюю часть).
  • Примерить воздуховод и разметить трубу по необходимой длине.
  • Отрезать лишнюю часть трубы.
  • Вмонтировать звукоизоляционный элемент в воздуховод. Обычно деталь поставляется вместе с клапаном. Если ее нет, крайне желательно приобрести.
  • Установить трубу в отверстие.
  • Закрепить вентиляционную решетку с внешней стороны (клеем или шурупами). Жалюзи решетки нужно сориентировать вниз и расположить горизонтально.
  • Закрепить внутреннюю часть шурупами.
  • Собрать внутреннюю часть. Процесс сборки может несколько отличаться в зависимости от модели и функциональности, поэтому нужно действовать согласно инструкции производителя.

Обзор популярных моделей проветривателей

Чтобы установить действительно качественный и функциональный приточник, нужно узнать, какие модели и производители сейчас занимают рынок. Можно выделить следующих изготовителей:

  1. Компания из Франции, выпускающая клапаны различных расцветок. В ассортименте можно отыскать изделия белого и серого цвета, а также варианты под дерево. Чтобы клапан был защищен, покупатель может отдельно приобрести специальный козырек. Выделяют несколько моделей: ЕНА2, ЕММ, EMF. Модели изготавливают из усиленного пластика, ЕНА2 имеет проходную способность 35 кубов в час, при этом шумоизоляция составляет 37 дБ. ЕММ оснащена подвижным внешним блоком, а EMF переключается вручную.
  2. Air-Box. Проветриватели российского производства с ручной регулировкой. Они просты в эксплуатации и в уходе. Устройства не имеют автоматического контроля уровня влажности. Наружных блоков здесь нет, а сам прибор монтируется на раму окна изнутри. Серии делятся на Standart, Comfort, Comfort S.
  3. Изделия бельгийского производителя. Выпускает приточники щелевого типа. Клапаны оснащаются фильтрами, ручное управление реализуется за счет шнура в положениях «открыто» и «закрыто».

Способ установки будет изменяться согласно конструкции прибора. Изделия российского и зарубежного производства будут одинаково эффективными.

Делаем обратный клапан своими руками

Если у вас нет желания тратить деньги на приобретение обратного клапана, можно его сделать своими руками. Сразу стоит уточнить, что полностью избежать расходов не получится, вытяжной вентилятор всё равно придётся покупать. Итак, схема изготовления обратного клапана выглядит следующим образом:

  • Для основания вам понадобится прочный материал. Можно использовать толстый пластик или текстолит. Из этого материала выпиливается пластина, которая подходит по размеру к отверстию вентиляции. Толщина пластины может варьироваться от 3 до 5 миллиметров.
  • По углам основы просверливают отверстия для крепления пластины к стене. Кроме того, понадобятся ещё четыре отверстия для крепления вытяжного вентилятора. В центре высверливают отверстия, через которые будет проходить воздушный поток. Количество этих отверстий и их размер определяются по вашему усмотрению. Стоит отметить, чем больше будет ячеек, тем выше пропускная способность вентиляции.
  • Вентилятор крепится к основной пластине. Чтобы сделать конструкцию герметичной, на месте стыка рекомендуется установить резиновую прокладку. Кроме того, небольшие прокладки из резины можно установить под крепёжные болты. Это снизит уровень шума и вибрации при работе вентилятора.
  • Теперь можно приступать к монтажу створок. Для этого можно использовать толстую полиэтиленовую плёнку (не менее 0,1 мм) или тонкий пластик. Плёнка приклеивается к основанию таким образом, чтобы полностью закрывала вентиляционные отверстия. Пластиковые створки устанавливаются на основу целиковым квадратом. Разделять квадрат на две равные половинки необходимо только после завершения всех работ. Если вы используете полиэтиленовую плёнку, она должна быть абсолютно гладкой. Любая складка приведёт к нарушению герметичности конструкции, соответственно толка от такого воздушного клапана не будет.
  • Готовую конструкцию устанавливают в воздуховод, и крепят к стене при помощи саморезов или дюбель-гвоздей. Щели между клапаном и стеной заделывают герметиком. После установки полиэтиленовая плёнка разрезается на две равные части, это будут створки обратного клапана. Чтобы срез был идеально ровным, можно воспользоваться монтажным ножом.

Таким образом, у нас получилась самодельная мембрана с функцией обратного клапана. Работает конструкция следующим образом:

  • При естественной циркуляции, под влиянием воздушного потока, сворки приоткрываются. Таким образом, воздух из квартиры беспрепятственно попадает в вентиляционную шахту.
  • Когда происходит эффект обратной тяги, створки герметично захлопываются не пропуская воздуха из общедомовой вентиляции внутрь квартиры.
  • Для принудительного проветривания помещения включается вентилятор.

Стоит отметить, что из вентиляции в квартиру могут проникать не только неприятные запахи, но и мелкие насекомые. Чтобы предотвратить это явление, рекомендуется перед установкой створок приклеить мелкоячеистую сетку из пластика или кусок капрона. Последний вариант предпочтительнее. Капрон легче чистится и его проще заменить в случае необходимости.

На самом деле не так уж и важно, какой вариант обратного клапана вы установите: покупной или самодельный. Главное, чтобы он обеспечивал надёжную защиту квартиры от неприятных запахов
