Вводной автомат перед счетчиком или после счетчика: как подключить, нужно ли его ставить, на сколько ампер, схема подключения, как правильно подсоединить

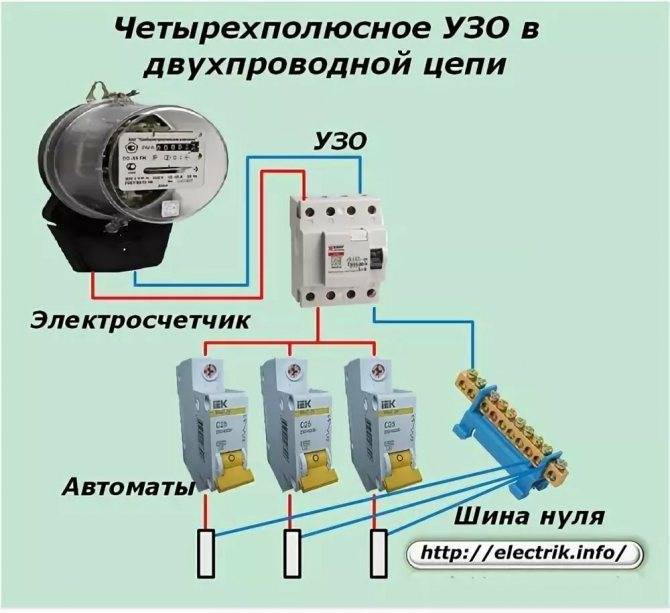

Где нужно ставить УЗО

Чтобы определить, где устанавливать аппарат защитного выключения, нужно вспомнить скорость движения тока по проводам. Она равняется скорости света – 300 тыс. км./сек. В стандартном автомате С 16 время включения при прохождении токов 5×In (80 А) составит 0, 02 сек. Расстояние, которое он преодолеет – 6000 км.

При коротком замыкании ток полностью пройдет через сцепку дифавтомат – УЗО – кабель – розетка. При этом отключатель не срабатывает мгновенно, в результате чего оплавляется изоляция и подгорают розеточные контакты.

УЗО не выходит из строя, поскольку короткое замыкание – инерционная реакция. Времени в 0,02 сек просто не хватит для оплавления изоляционного покрытия и повреждения деталей. Даже с учетом отключающей способности защитные устройства будут исправно работать вне зависимости от места монтажа:

• Автомат – УЗО. Фаза подается при помощи перемычки, а ноль – непосредственно на защитный аппарат. Провод на розетки подсоединяется к прибору и РЕ-шине.
• УЗО – автомат. Провод подключается на розетки через разные пути. Фазный идет на автомат, ноль – на прибор защиты или нулевую шину.

Таким образом, нет никакой разницы, где производилась установка УЗО – до дифавтомата или после него.

Расчет автомата ввода

Перед приобретением автомата важно правильно его рассчитать. Характеристики:

Характеристики:

• количество полюсов;
• времятоковую характеристику;
• номинальный ток;
• установленная мощность;
• номинальный ток утечки;
• линейное напряжение;
• селективность;
• максимальный ток короткого замыкания.

Номинал тока определяется для одновременного подключения всех электроприборов в сеть. От тока зависит и мощность.

На мощные устройства, такие как водонагреватели и электрические плиты, ставятся дополнительные вводные автоматы.

Используются автоматы для систем TN-S и TN-C. В первом случае выбирается однополюсник с нулем или двухполюсник либо трехполюсник с нейтралью. Во втором случае нужен однополюсный (для сети 220 В) или трехполюсный (для 380 В) автомат.

Расчет для электросети квартиры 220 Вольт

Вводный автомат в квартиру с напряжением 220 В рассчитывается по следующей формуле:

Ip=Pp/(Uф*cosф). В этой формуле Uф – фазное напряжение, Рр – расчетная мощность, Ip – ток нагрузки. Cosф является безразмерной величиной, характеризующей наличие реактивной мощности.

Расчет для электросети квартиры 380 Вольт

Чтобы рассчитать выключатель для электросети 380 В, формула немного видоизменяется:

Ip=Pp/( Uн*cosф). Uн – это напряжение сети.

Выбирая устройство, номинальный ток следует увеличить на 10% для запаса.

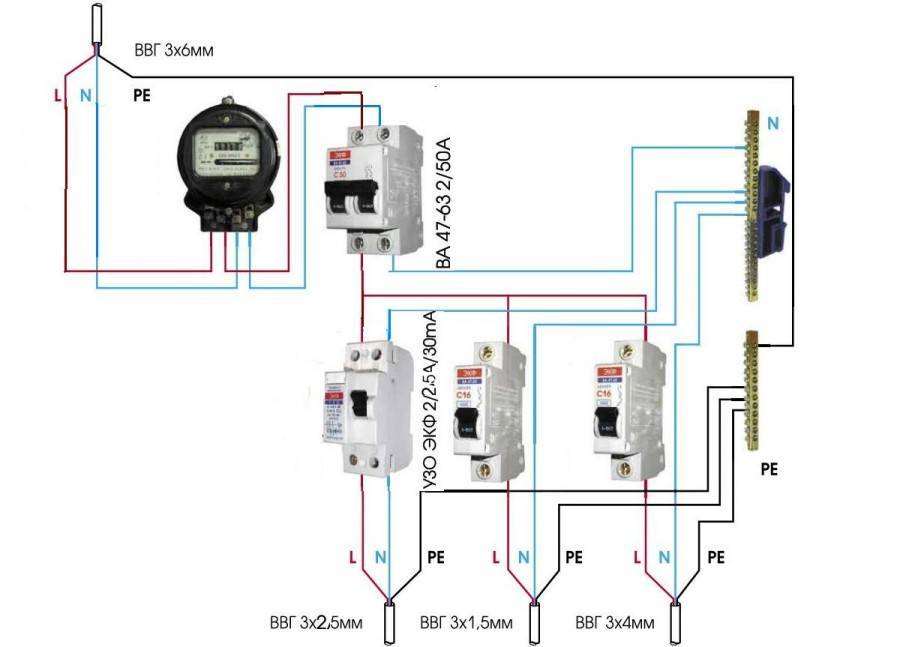

Схемы подключения

Дифавтомат на вводе

Вне зависимости от схемы подключение автоматов производится на фазу или нейтраль только той цепи, для защиты которой они нужны.

АВДТ на вводе

Прибор устанавливается в щиток и защищает ответвления проводки и группы, к которым подкинут. Вводный автомат нужно подбирать с учетом мощности и рабочих особенностей сети. Вначале ставится счетчик, а потом аппарат. Все электроконтуры подводятся на выход АВДТ. Для каждой цепи монтируется индивидуальный концевой выключатель.

Токовую нагрузку требуется подбирать с учетом мощности единовременно включенной бытовой техники и параметрами электрического счетчика. Автомат должен срабатывать раньше, чем предохранитель учетного устройства.

Данное соединение имеет несколько плюсов:

• экономия средств на покупку одного прибора;
• компактность щитка – автомат не занимает много места.

Недостатки подключения – длительный поиск неисправной ветки, причины сбоя и полное обесточивание помещения при проблемах.

Двухуровневое подсоединение

Двухуровневое подключение

Подключить к разветвленной сети автомат нужно поярусно. На первом уровне после счетчика ставится АВДТ – через него проходит основная нагрузка. Выходные кабели подкидываются на автоматы по количеству контуров помещения.

На втором уровне можно подсоединить маломощные устройства с минимальным порогом токовой утечки. Отдельный контур понадобится выделить под стиральный прибор, джакузи, душевую кабинку с электроподогревом.

Двухуровневая система имеет несколько преимуществ:

• безопасность – сеть защищена от перепадов напряжения и короткого замыкания;
• надежность – аппарат первого уровня дублирует работу последующих УЗО и выключает энергию одновременно с ними;
• быстрое обнаружение неисправного участка;
• обесточивание только одного помещения на время ремонта;
• возможность реализации при многоконтурной разветвленной линии.

Минус схемы – затраты на приобретение дифавтоматов и поиск места для их монтажа.

Одноуровневый тип подключения

Подсоединение похоже на одноуровневое с разницей в том, что общий аппарат не ставится. Для упорядочивания кабелей и простоты монтажных работ используется коммутационная шина. Недостаток способа заключается в отсутствии дублирующего прибора с дополнительной защиты.

Монтаж дифавтоматов без заземления

В домах старой застройки заземление не предусматривалось, поэтому на сегодняшний день существуют риски поражения током жильцов и поломок техники.

Особенность подключения защитного дифавтомата к незаземленной однофазной или трехфазной сети заключается в функциональной замене устройством провода земли. После обнаружения токовой утечки происходит быстрый разрыв цепи. Прибор обеспечивает дополнительную защиту бытовой техники от влияний перепадов напряжения или коротких замыканий.

Особенности схемы для трехфазной линии

Трехфазная сеть с напряжением 380 В организуется в магазинах, гаражах, промышленных помещениях. Чтобы правильно и быстро подключить защитный дифавтомат, необходимо учитывать алгоритм для линии в 220 В.

Подсоединение проводов осуществляется зажимными клеммами по маркировкам на корпусе прибора:

• фазный провод обозначается буквой L;
• нейтральный кабель маркируется как N;
• для обозначения подводящего проводника используется цифра 1;
• отводящий провод обозначается цифрой 2.

Нюансы установки селективных моделей

Селективный дифференциальный автомат

Применение селективного дифавтомата как основного устройства допустимо только в двухуровневой схеме. Аппарат с маркировкой S имеет большее время срабатывания и деактивирует приборы второго уровня без отключения линии.

Селективные приборы могут подключаться так:

• ток утечки фиксируется автоматами двух уровней, срабатывающими по принципу случайности;
• если время срабатывания основного АВДТ больше, аппарат второго уровня срабатывает в первую очередь;
• при поломке обесточивается один контур, остальная линия находится под напряжением.

Розетка, чтобы не крутил счетчик. Левая розетка снаружи частного дома

Для того, чтобы определить место расположения левой розетки, нужно узнать весь путь проводки к электросчетчику. Кабели проведены по столбам, откуда уже поступают в дом. В частную собственность шнур может быть проведен двумя способами:

• по воздуху;
• под землей.

Перед тем, как сделать левую розетку в частном доме с помощью заземления, нужно детально изучить схему проводки. Чаще дома подключены к сети по воздуху, из-за дешевизны и простоты.

Под землей кабель обычно проводят для сбережения ландшафта двора. Владельцы такой собственности обычно не пекутся об экономии электроэнергии. Но все же, левую линию к подземному проводу службы могут нередко увидеть.

Схемы подключения для обеих линий разные, но заключаются в одном. Чтобы провести точку питания, нужно иметь базовые знания или навыки в электрике. Но тот, кто умеет держать отвертку и плоскогубцы, следуя инструкциям, также сможет провести левую розетку.

Подключение к линии, проложенной по воздуху

Такой способ подключения можно использовать только к дому, который находится в глубине двора. Подведение проводов должно быть визуально незаметно. Контролер сразу заметит незаконно-подключенную электролинию, если у него будет доступ ко двору и проводам подключения к дому. Поскольку большинство домов подключено к электросети именно по воздуху, у многих возникают трудности с проводкой левой точки электропитания. Наложенные провода обычно отлично видны, что является причиной невозможности проведения дополнительной линии.

1. Для такого подключения нужно использовать алюминиевый неизолированный провод со стальным сердечником. Если проводка к дому идет также неизолированным кабелем, то подключение к нему сразу создает возможность установки розетки.
2. Изолированный провод нужно очистить в двух местах от изоляции.
3. Подключить к нему левую линию.
4. Оголенную часть можно будет прикрыть кембриком.

Подключение к линии, проложенной под землей

Способ, как сделать левую розетку в частном доме по схеме под землей является незаметным. Обнаружить такую электропроводку без тщательного осмотра либо оборудования почти невозможно. Такое подключение требует масштабных земляных работ.

В земле на шнур воздействуют различные факторы, которые нарушают бесперебойную работу. Проводку нужно изолировать от влаги, кислотности, грызунов и разных микроорганизмов. Невнимательная изоляция приведет к потребности проведения ремонтных работ спустя некоторое время. Для начала нужно аккуратно раскопать линию.

1. Вводную линию нужно оголить для подключения левой.
2. После скрутки место подключения нужно тщательно изолировать. Муфту для изоляции можно сделать самому или купить в магазине.
3. Затем проводка закапывается обратно, а дополнительный провод выведен для отдельной розетки.

Левая розетка внутри частного дома

Принцип подключения левой линии в доме почти тот же, что и подсоединение розетки к подземному кабелю. В данном случае нужно разбить стену, чтобы левый провод мог спрятаться. В другом случае незаконную розетку смогут быстро обнаружить.

1. Сначала нужно получить доступ к вводному кабелю. Для этого разбивается часть стены, где проложена линия перед электросчетчиком.
2. Кусок провода оголяется, и прикручивается новый кабель.
3. Соединение обязательно нужно полностью заизолировать.
4. После этого дыра в стене заделывается.
5. Левый провод прокладывается в заранее выбитое углубление для трассы кабеля.
6. Все углубления заделываются, а провод подключается к нужной розетке.

Если все ремонтные работы будут выполнены качественно, такая левая розетка не будет заметна

Довольно важной является надежная изоляция соединений

Одним из главных элементов электрики в квартире или доме является розетка. Без нее сложно подключить бытовой прибор к сети. Каждый хозяин должен знать, а также уметь ее установить, так как процесс достаточно прост и его может освоить любой человек без особых навыков. Здесь достаточно умения пользования простыми инструментами. Кроме того, необходимо иметь элементарные представления об электробезопасности.

Порядок замены автомата в щитке

Перед демонтажем старого и установкой нового автоматического выключателя потребуется подготовка следующего инструмента:

• плоскогубцев;
• отвёртки – минусовой и крестовой;
• кусачек для отрезания кабеля;
• индикаторной отвёртки;
• стриппера, чтобы очищать кабель от изоляции;
• кримпера – если используется многожильный кабель.

Предварительно щиток обесточивается, на подключении устанавливается предупреждающая табличка с надписью о запрете включения. Отсутствие напряжения проверяется с помощью индикаторной отвёртки.

Работы выполняются в такой последовательности:

• отключается и демонтируется старый автомат, новый устанавливается на ДИН-рейку, фиксируется винтами;
• протягиваются провода, концы зачищаются на длину до 1 см;
• провода вставляются в соответствующие разъёмы и затягиваются зажимы;
• подаётся напряжение и проверяется работоспособность устройства.

При установке нескольких автоматических выключателей, устройства маркируются, с обозначением принадлежности.

В процессе последующей эксплуатации, спустя некоторое время после установки (через полгода), необходимо проверить плотность зажима клемм, подтянуть контакты.

Схема подключения автоматического выключателя обозначена на корпусе, по ней можно проверить правильность подвода проводом.

Подключение автоматов при начальной стадии:

Установка

Основной тип крепления автоматов – установка на DIN рейку. Напрямую к стене или корпусу распределительного щитка приборы не прикручиваются.

Прибор может изготавливаться в отдельном корпусе или быть установленным в общий щиток. При монтаже обязательно должен обеспечиваться доступ для электриков.

Вводный автомат должен быть опломбирован. Это обезопасит устройство от несанкционированного подключения. Ограничение доступа осуществляется при помощи заглушки на отверстиях.

Подключение снизу или сверху?

В ПУЭ сказано, что питающий кабель должен присоединяться как правило к неподвижным контактам. А у всех известных фирм неподвижные сверху. Поэтому автомат ввода традиционно устанавливается в распределительном щите сверху слева. Для удобства отводящие линии монтируют сверху вниз . Но если смонтировать наоборот, все функции останутся такие же.

Режим нейтрали для выбора вводного автомата

Для различных режимов нейтрали применяются следующие вводные автоматы

Выбор вводного автомата для системы TN-S:

Вводной автомат для системы TN-S должен быть

• Однополюсной с нулем или двухполюсной,
• Трехполюсной с нейтралью или четырехполюсной.

Это необходимо для одновременного отключения электросети квартиры от нулевого рабочего и фазных проводников со стороны ввода электропитания. так как нулевой и защитный проводники разделены на всем протяжении.

Выбор вводного автомата для системы TN-C:

Для системы питания TN-C вводной автомат защиты устанавливается однополюсной (при электропитании 220 В) или трехполюсной (при питании 380В). Устанавливаются они на фазные рабочие проводники.

Где нужно ставить УЗО

Чтобы определить, где устанавливать аппарат защитного выключения, нужно вспомнить скорость движения тока по проводам. Она равняется скорости света – 300 тыс. км./сек. В стандартном автомате С 16 время включения при прохождении токов 5×In (80 А) составит 0, 02 сек. Расстояние, которое он преодолеет – 6000 км.

При коротком замыкании ток полностью пройдет через сцепку дифавтомат – УЗО – кабель – розетка. При этом отключатель не срабатывает мгновенно, в результате чего оплавляется изоляция и подгорают розеточные контакты.

УЗО не выходит из строя, поскольку короткое замыкание – инерционная реакция. Времени в 0,02 сек просто не хватит для оплавления изоляционного покрытия и повреждения деталей. Даже с учетом отключающей способности защитные устройства будут исправно работать вне зависимости от места монтажа:

• Автомат – УЗО. Фаза подается при помощи перемычки, а ноль – непосредственно на защитный аппарат. Провод на розетки подсоединяется к прибору и РЕ-шине.
• УЗО – автомат. Провод подключается на розетки через разные пути. Фазный идет на автомат, ноль – на прибор защиты или нулевую шину.

Таким образом, нет никакой разницы, где производилась установка УЗО – до дифавтомата или после него.

Расчет количества автоматов

Как рассчитать автомат на одну линию, было рассмотрено выше. Произведем расчет автоматических выключателей на 1 комнатную квартиру.

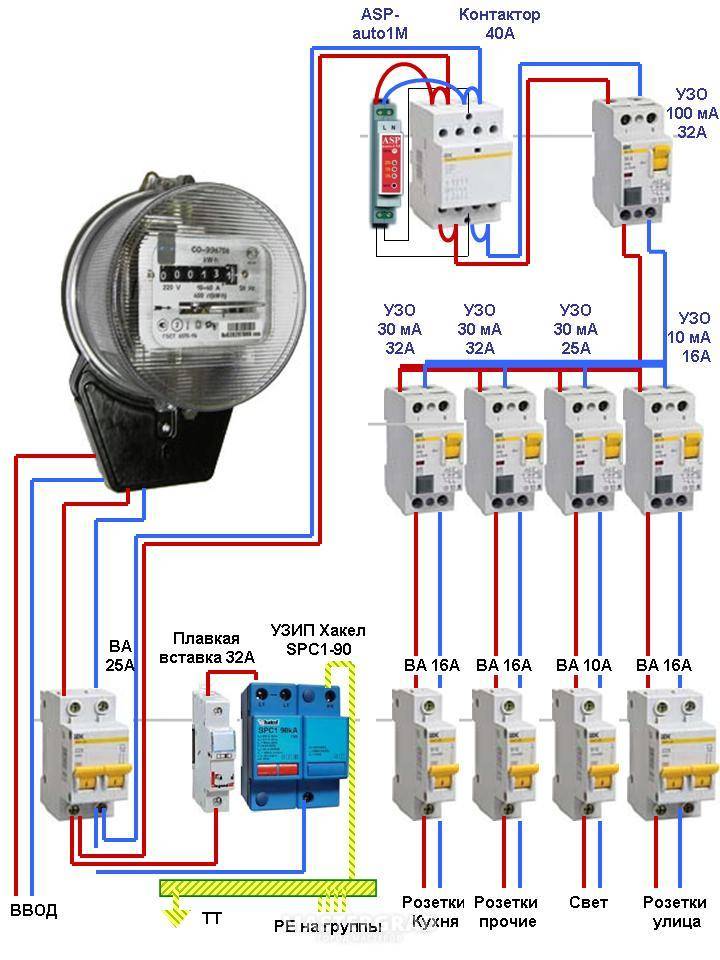

На ниже приведенном рисунке представлена типовая схема защиты электропроводки однокомнатной квартиры:

Из нее следует, что используется индивидуальная защита линий, которые питают конечных потребителей:

• Установлены два АВ, которые защищают линии освещения в коридоре и комнате, а второе обеспечивает отключение освещения в туалете, ванной и на кухне при аварийной ситуации.
• Розетки защищены не только АВ, но и дополнительной защитой на УЗО. Она предохраняет человека от случайного прикосновения к токоведущим частям электропроводки.
• Аналогично построена защита розеток и стиральной машины.
• Выделен отдельный автомат для отключения для электрической плиты.

Все приборы смонтированы в электрощите. Часто его монтируют в прихожей, а на площадке устанавливается электросчетчик и вводной АВ.

На 2 комнатную квартиру требуется большее количество автоматов. Что видно из схемы, которая приведена ниже.

В щите монтируются шесть автоматов, обеспечивающих отключения линий при коротком замыкании или перегрузках:

• один АВ предохраняет линию освещения коридора и обеих комнат;
• второй установлен на освещение кухни, туалета и ванной;
• отдельно защищается линия, которая питает бойлер;
• следующий автомат обеспечивает защиту розеток коридора, комнаты 1, комнаты 2, туалета и кухни.

Таким образом, если произойдет неисправность на одной из линий, ее легко можно будет локализовать и произвести ремонт.

Аналогичным образом производится расчет количества автоматов защиты на 3-х комнатную квартиру или на 4 комнаты. При этом следует подбирать электрощит, учитывая количество модулей в боксе.

На рисунке вверху приведен монтаж автоматов защиты в электрощите современной квартиры.

Перед автоматами защиты монтируется вводной автомат. Он предохраняет электропроводку всего дома. Как правило, номинал вводного автомата указан в договоре на электроснабжение и менять на больший номинал без соответствующего разрешения нельзя (в любом случае он опломбирован). Вводной автоматический выключатель должен монтироваться до счетчика, т.е. защищать не только электропроводку всего дома или квартиры, но и прибор учета.

Пример показан на нижеприведенном рисунке:

Проектируя электропроводку на двухэтажный дом, предполагают установку щитков на каждом этаже. При этом по ПУЭ (глава 1.2. п. 1.2. 11) рекомендуется устанавливать резервные защитные АВ и закладывать возможность развития энергосистем.

Однако, количество резервных автоматов или автоматов в электрощите в целом никаким документом не регламентируется. Но при проектировании рекомендуется устанавливать дополнительные автоматы в количестве 10%.

Также, если в щите по норме установлено менее 10 автоматов, то монтируется дополнительно один резервный.

Основные критерии выбора

Для того чтобы правильно подобрать вводной автомат (ВА) нужно знать на какие характеристики стоит обратить внимание при покупке

Номинальный ток

Это самая важная характеристика при выборе вводного защитного устройства. Это свойство прибора обозначает максимальный ток, при превышении которого произойдёт отключение питания, за определённое время.

Вне зависимости от того, является автомат вводным или обеспечивающим защиту конкретной линии (провода), его расчёт производится по максимальной мощности потребителей электроэнергии. Номинал вводного устройства выбирают, рассчитывая мощность (или ток) всех потребителей при одновременном включении в сеть, для большей безопасности уменьшая полученное число на 10-15%, округляя в сторону меньшего значения.

Количество полюсов

Существуют автоматы с разным количеством полюсов. Однополюсные применяют для защиты отдельных линий. Функции вводного автомата обычно выполняют двух, трех или четырехполюсные автоматические выключатели.

Важное правило, которое поможет выбрать количество полюсов заключается в том, что для однофазных сетей применяют двухполюсные автоматы, а для трехфазных – трех или четырехполюсник. Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения. То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль)

Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов

То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов

Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения. То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов.

Трехполюсный (или четырёхполюсный) автомат используют при вводе электрического кабеля в частные дома при трехфазной сети, а также в промышленных зданиях и даже в некоторых квартирах. К каждой клемме прибора подключают по фазе (и ноль, если это четырехполюсник). Он также, как и двухполюсник имеет один общий рычаг для всех полюсов и при перегрузке отключает питание по всем фазам.

Времятоковая характеристика

Характеризует ток мгновенного расцепления и чаще всего обозначается на приборе латинскими буквами B, C или D. От времятоковой характеристики зависит чувствительность защитного устройства к пусковым токам электроприборов и оборудования. Для вводного автоматического выключателя это свойство является важным, так как оно влияет на срабатывание нижестоящих групп автоматов.

Чаще всего используют следующие типы автоматов по времятоковой характеристике:

• B – при значении тока в 3 — 5 раз выше номинального сработает электромагнитный выключатель устройства и оно мгновенно отключится;
• C – электромагнитный расцепитель отключит устройство при превышении тока в 5-10 раз;
• D – сработает при превышении тока в 10-20 раз от номинального.

Для вводного автомата в жилые помещения применяют устройства с времятоковой характеристикой типа C, так как большинство приборов в домашних условия не имеют больших пусковых токов и не будут оказывать негативного влияния на электрическую сеть квартиры или дома.

Характеристики срабатывания каждого устройства указываются в паспорте и инструкции завода-изготовителя автоматического выключателя.

Способ крепления

Все автоматические выключатели имеют стандартное крепление и помещаются на дин-рейку в электрощите. Это же правило относится и к вводным автоматам. Исключение составляют специальные устройства для промышленных целей, которые могут закрепляться без дин-рейки на специальные крепления.

Бренд выключателя

При выборе вводного защитного выключателя, также как и в случае выбора любых электротехнических устройств важно ориентироваться на известного производителя, заслужившего признание. Такие производители дают гарантию качества на свои устройства и изготавливают надежные, долговечные и безопасные автоматические выключатели. К самым популярным на сегодняшний момент относятся автоматы следующих производителей:

К самым популярным на сегодняшний момент относятся автоматы следующих производителей:

Разновидности вводных аппаратов

Аппарат защиты бывает двух типов:

• 2-полюсные в однофазной сети;
• 3-полюсной в трехфазной сети;
• 4-полюсные в трехфазной сети.

Большинство электриков предпочитает ставить четырех полюсной автомат в трехфазной сети. Поскольку в этом случае при перегреве нейтральный проводник расцепляется вместе с линейными проводниками. Иногда можно встретить стоящий на вводе трех полюсной автоматический выключатель, при работе которого расцепление происходит только линейных проводников.

Разновидности данного счётчика

Изделия представлены в трёх базовых разновидностях, комплектуемых по желанию покупателя.

В технических характеристиках данной модели величины базового (предельного) электротока соответственно составляют 5 (60) и 10 (100) ампер. Класс точности – 1 или 2. Прибор оборудован телеметрическим выходом.

1.120Д

От предыдущей модификации аппарат отличают величины рабочих и предельных электротоков 5(80) или 5 (100) ампер, степень точности – только первая. Остальные критерии аналогичны.

Эта модификация выполнена с токовыми характеристиками 5 (100) ампер и наличием импульсного выхода.

Действия при отключении автомата

Неопытные пользователи при отключении сети автоматом спешат восстановить подачу напряжения включением устройства. Но не рекомендуется включать аппарат, не установив причину отключения.

Автомат может срабатывать по следующим причинам:

• перегрев розеток и выключателей в результате неплотного контакта;
• избыточная нагрузка в связи с включением одновременно нескольких мощных потребителей;
• плохой контакт в соединениях проводки.

Чтобы установить неисправность, необходимо осмотреть домашнюю сеть, убедиться в отсутствии нагрева, запаха горелой пластмассы. Если место нагрева установлено, выполняется необходимый ремонт.

При срабатывании от избыточной нагрузки, требуется ограничить количество включённых потребляющих приборов. Устройство включается после полной проверки сети и устранения причины отключения.

Возможно срабатывание устройства по причине его выхода из строя, что определяется путём визуального осмотра выключателя. Если присутствует нагрев контактов, следы тепловой деформации, обугливание клемм, автомат подлежит замене.

Исправные и правильно подобранные автоматические выключатели обеспечат штатную работу домашней электросети, исключив опасность повреждения бытовой техники. Но если у владельца отсутствуют навыки электрика, стоит обратиться к квалифицированному электромонтёру для установки или замены автоматов.
