Высоторез своими руками из бензопилы

Советы и рекомендации для создания пилорам из бензопил своими руками

Даже самодельная мини пилорама обладает значительными размерами, поэтому для ее установки нужно пространство. Продумать месторасположение таким образом, чтобы оставалось свободное пространство для работы с бревнами.

Если вы использовали электродвигатель от электропилы, то примите меры безопасности и уберите провода подальше от рабочей зоны. Использование электродвигателя имеет свои достоинства, а именно экономиться топливо и отсутствуют вредные выбросы. А минусом можно считать привязанность к месту, где есть розетки, а также использование проводов и удлинителей.

Конструкция мини пилорамы простая, но все таки необходимо очень аккуратно обращаться с режущим инструментом и его движущимися частями.

Подвижный элемент самодельной пилорамы

Подвижный элемент представляет собой обычную раму, которая должна двигаться по рельсовому маршруту вперёд и в обратном направлении. Обычно элемент должен находиться на роликах, которые прикреплены к раме. Сама роликовая система должна быть закреплена на полозьях.

Подвижный элемент одновременно служит несущей частью, на которой устанавливается бензопила. Тут же находятся специальные зажимные детали – крепежи, которые держат на себе бензопилу. Существует множество вариантов крепления: от хомутов до самодельных обхватов. Как вариант, поискать крепления в специализированных строительных магазинах либо на рынке.

Видео:

Особенности мотоблока

Конструктивно, мотоблок-самоделка представляет собой двухколесный агрегат на раме, выдающий до 4 л. с при средней скорости 2,5-2,7 км/ч. Особенности, как и эксплуатационные задачи, во многом определяются выбором силовой установки. Если речь идет о переделке из «Дружбы», от покупного мотоблока его будут отличать следующие параметры:

• малогабаритность, легкость;
• экономность по топливу и материалам для смазки;
• возможность собрать агрегат, заточенный под выполнение конкретных работ (нужный размер рамы, узел для навески).

Мотоблок-самоделка может вспахивать, окучивать посадки, бороновать, косить или устранять ботву, вносить удобрения. Благодаря малогабаритности его можно использовать в труднодоступных местах (для каменистой, плохой почвы мощности самоделки может не хватить). Особенно он будет полезен тем, на чьем участке сила и мощность большого покупного мотоблока будет излишней.

Бензопилу можно пустить за основу самодельного мотоблока

Схема самодельного устройства

Подход к проектированию и созданию пилорамы из бензопилы должен быть самым серьезным, ведь и сама мотопила является опасным оборудованием, тем более пилорама. Прежде всего, следует определиться с задачами, которые предполагается решать с помощью домашней пилорамы.

Естественно, мини пилорама не будет многопильным станком с расширенным функционалом, и произведенные пиломатериалы будут нуждаться в дальнейшей специфической обработке. Но выполнить простейшие операции – распил досок, реек, бруса, можно будет на достаточно хорошем уровне и в приличных объемах.

Инструменты и детали

Для сборки пилорамы из бензопилы понадобится пила, металлический профиль, направляющие и ролики, подшипники, гвозди, шурупы, из оборудования — сварочный аппарат, обычные инструменты.

Что такое пилорама из бензопилы

Чтобы узнать, как быстро и легко сделать пилораму из бензопилы, для начала необходимо разобраться, что же собой представляет устройство.  Пилорама — это агрегат, который служит для того, чтобы обрабатывать заготовки в виде бревен. К процессу обработки относится распиливания бревна на доски и изготовление брусьев. Заводское устройство имеет большие размеры, откуда и возникает большая цена такого оборудования.

Чтобы не покупать пилораму заводского типа, в которой приводным механизмом выступает мощный электромотор, который питается от напряжения 380В, есть хорошая альтернатива — это агрегат с использованием бензопилы. Причем использовать можно не только бензопилу, но и электропилу. Конструктивно схема пилорамы будет идентична. Кроме цепных пил, можно также сделать пилораму из ленточной пилы. Различие в их применении следующее:

1. Если изготавливается пилорама своими руками из бензопилы цепной, то такое оборудование позволяет производить распил круглого леса. В основание такого агрегата входит пильная цепь, главным недостатком которой является образование большого количества опилок. Кроме того, при продольном распиливании древесины требуются не только мощные инструменты, но еще и соответствующей прочности цепи, например, с победитовым или алмазным напылением, которые способствуют продлению срока службы насадки
2. Мобильная ленточная пилорама применяется для распила бревен больших диаметров. Однако использование таких агрегатов также имеет свои недостатки, как например, распространение опилок на большую площадь от места обработки. Этот недостаток можно легко устранить, если подключить к стружкоотделителю гибкий воздуховод. Основное достоинство ленточных агрегатов в том, что срез получается тонким, и поэтому выделяется небольшое количество стружки

Ниже на фото изображено оба варианта пилорам из бензопилы и ленточного полотна, которые были сделаны своими руками.

Так выглядит простейшая конструкция рассматриваемого агрегата, в основе которой лежит пила с цепным режущим механизмом.

Если первый вариант считается мобильным, то второй стационарным, а также требует больших затрат для изготовления. Если поставлена цель быстро и легко сделать пилораму из подручных средств с применением бензопилы, тогда рассмотрим подробно, как реализовать задумку пошагово.

Это интересно! Электропилу также можно использовать в качестве приводного режущего инструмента для распиливания бревен. Только одним из основных недостатков электропил является их малая мощность, поэтому справиться с серьезными заготовками инструмент не сможет.

https://youtube.com/watch?v=ke1B6T-GdRY%3F

Механизированная заточка на станке

Кроме того, каждая модель инструмента имеет свой шаг зубьев, значение которого для бытовых и полупрофессиональных моделей связано с мощностью бензопилы, и крутящим моментом, который развивает привод. Например, для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие будет существенно ниже.

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).

Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°. Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться

С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.

Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке

В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба. Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Дополнительно: Насадки на бензопилу помогут вам сделать все!

Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Техническая характеристика бензопилы partner 350. Наиболее распространённой пилой из ряда «партнёр» считают партнер 350 s. Эту модель используют для продольного и поперечного пиления древесины. Такие станки имеют электропривод, и оснащаются специальными заточными кругами.

Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей. Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь.

Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики:

• Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи;
• Возможностью регулирования угла заточки, в пределах, указанных ранее;
• Наличие сменных шлифовальных дисков;
• Постоянным значением ширины реза.

Опционно станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также гидроусилителем, облегчающим заточку.

Безопасность проведения работ обеспечивается откидным предохранительным щитком.

Как работать на самодельной пилораме

Когда сборка пилорамы завершена, ее необходимо проверить на устойчивость и соблюдение уровней.

Потратьте на это час, два, а если нужно, и больше времени, ведь когда пилорама начнет шататься во время работы или выдавать некачественные материал, будет не очень приятно.

По завершению проверки, закрепите бревно для обработки на специально сконструированном для этого основании. Сделайте это также с учетом уровней. Хорошо зажмите материал тисками или другими установленными зажимами, которые могут быть губчатыми или точечными.

Неплохо, если на полозьях, а также подвижной рамке установить разметку. Это могут быть полоски металла с нанесенной разметкой в сантиметрах, или даже полотна из рулеток. Таким образом, вы сможете более точно устанавливать размеры для обработки материала, вести качественную точную работу.

Когда материал для обработки закреплен, заводите пилораму и медленно ведете ее к бревну, делаете пробный пропил и замеряете правильность и точность среза.

Очень важно следовать всем правилам безопасности и обязательно использовать средства собственной защиты, чтобы предупредить травмирование. Очки, нарукавники, халат или фартук, а также рукавицы обязательны в такой работе

Самодельная газонокосилка

Газонокосилки – это техника для уборки травы. Они применяются владельцами частных домов и дач, чтобы придавать земельным участкам привлекательный, ухоженный вид. Модели заводского производства удобны в эксплуатации, но по стоимости они доступны не всем. Сделанная самостоятельно газонокосилка из бензопилы обойдется гораздо дешевле фирменных аналогов. Ее возможностей вполне достаточно для бытового использования.

Домашние мастера собирают различные по виду и возможностям самодельные газонокосилки. Но любая конструкция предусматривает наличие таких элементов:

• привода;
• каркаса;
• ручки;
• колес;
• ножей;
• системы управления;
• защитного кожуха.

Процесс изготовления газонокосилки проходит в следующей последовательности:

• сваривают каркас подходящего размера, например, из металлических уголков 25 на 25 мм;
• с помощью болтов или сварки к раме приделывают ручки из железных трубок;
• по углам каркаса монтируют колеса;
• снимают с бензиновой пилы ручку и шину;
• прикручивают к раме оставшуюся часть инструмента с помощью шпилек с гайками так, чтобы вал редуктора, перевернутого на 90 градусов, был направлен вниз;

• удлиняют газовый трос;
• из двух металлических трубок изготавливают телескопический вал, который затем присоединяют к редуктору;
• делают нож самостоятельно (например, из полотна ручной пилы) или приобретают заводское изделие;
• с помощью болтов или сварки соединяют его с валом.

Подойдут колеса от детской коляски, со старой тачки. Если применять трубы разного диаметра, то можно сделать телескопическую рукоятку с возможностью регулировки ее длины — это повышает удобство эксплуатации.

Ножи бывают разных конструкций. Простейший их вариант представлен на нижеследующей фотографии.

Ножи из качественной стали не боятся встречи с небольшими камнями. Они способны косить даже нетолстые кусты. Самодельная косилка некоторыми умельцами дополнительно оснащается травосборником, благодаря которому на участке практически не остается срезанной травы.

Как выполнить лебедку и пилораму из бензопилы своими руками

Самоделки из «Урала» часто помогают и в строительстве. Так, при возведении зданий из цельного леса приходится распускать бревна на брус. Пилорама из бензопилы «Урал» дает возможность выполнить это действие максимально быстро, аккуратно, сохраняя точность реза. Главное преимущество – отсутствие необходимости выполнять какие-либо сложные переделки. Приспособление просто требуется надежно закрепить в самодельной раме, которая может быть изготовлена из металлических уголков или профильных труб. Бревно для обработки затем уже укладывается на подготовленные направляющие.

Схема изготовления пилорамы из бензопилы своими руками

Создавать чертежи пилорамы из бензопилы своими руками не придется, потому как в сети доступно большое количество идей, подходящих даже для человека без опыта.

Безопасность использования конструкции обеспечивается тем, что не нужно самостоятельно передвигать бревно. Для этой цели служит каретка с пилой, которая, в зависимости от толщины бревна, закрепляется на необходимой высоте. После включения рама перемещается точно, а срез остается аккуратным и получается ровным. Можно эксплуатировать устройство не только для цельного бруса, но и для распиловки доски, с целью заготовки дров.

Самодельная лебедка также станет хорошим помощником при строительстве, потому как с ее помощью получится легко поднимать грузы на высоту, перемещать спиленное дерево. Кроме того, применяя лебедку, удастся вытащить застрявшую машину или вытянуть из воды на берег катер. Эффективность работы будет зависеть от передаточного числа редуктора, в некоторых моделях показатель может достигать 1,5 т.

Пилорама из бензопилы позволит легко и быстро превратить бревна в брус

Чтобы прибором было удобно пользоваться, потребуется выполнить прочную раму, используя сварочные работы. На раме следует прочно закрепить мотор, редуктор и барабан с системой торможения. Для фиксации рамы на корпусе следует предусмотреть отверстия и проушины, через которые можно будет установить прибор на любую поверхность.

Преимущества бензопилы болгарки

Теперь давайте разберемся, нужно ли покупать или изготавливать самостоятельно насадку болгарку на бензопилу, какие у нее есть преимущества по сравнению с обычной УШМ?

Главное преимущество насадки — болгарки, это мобильность. Согласитесь, не всегда можно протянуть провод до места работы или они могут проводиться там, где электричества просто нет.

Второе, это стоимость. Средняя цена на электрическую болгарку с дисками диаметром более 180 мм и мощностью более 1,5 кВт – 7000 тысяч рублей, в то время как насадку можно купить за 1,5 – 2 тысячи или изготовить самостоятельно.

Третье и последнее преимущество, это мощность. Самые мощные электрические болгарки – это 2,5 – 3 кВт, а некоторые бензопилы могут легко выдавать 3,5 – 4, профессиональные модели более 5 кВт. Например, Штиль MS 661 с мощностью 5,4 кВт.

Наряду с преимуществами есть и отрицательные моменты, которые тоже стоит принимать во внимание, а именно:

• бензорез нельзя использовать в помещении, т. к. выделяемый при работе бензопилы выхлоп токсичен;
• бензопила с насадкой громоздкая и неудобная, выполнять с её помощью мелкие и точные подрезы неудобно;
• при работе отрезным кругом, в воздухе витает металлическая пыль, которая попадает в воздушный фильтр и сильно загрязняет последний.

Конечно, по сравнению с обычной УШМ, насадка — болгарка проигрывает в функциональности, т. к. нет возможности с её помощью шлифовать, это просто неудобно, да и весит бензопила с болгаркой прилично. Получается, что насадка — болгарка для бензопилы, как и электрическая УШМ имеет свои преимущества, но они не способны полностью заменить друг друга.

Стационарная циркулярка

Много самых разных задач можно решить при помощи самодельной циркулярки из болгарки. Такой станок станет незаменимым помощником при ремонте в квартире, при изготовлении мебели и для многих других мужских дел. Можно купить готовый циркулярный станок, а можно сделать его своими руками.

Для этого не нужно обладать какими-то особыми навыками. Достаточно уметь пользоваться ручным инструментом и иметь необходимый минимум материалов. Прежде чем поговорить о том, как сделать циркулярку из болгарки, рассмотрим общую конструкцию станка.

Насадка — болгарка, должна использоваться согласно рекомендациям производителя и с соблюдением техники безопасности. На практике, этими рекомендациями пренебрегают, что часто приводит к травмированию. Рассмотрим основные моменты, которые стоит учитывать при работе с бензопилой – болгаркой.

1. В процессе работы руки и глаза оператора должны быть защищены. Очки и перчатки просто необходимы, но не лишним будет одеть костюм из грубого материала. Отрезные диски тонкие, хрупкие на излом и если обычной болгаркой они легко контролируются, то пилой делать это не так просто. Диск может завернуть и сломать, осколки могут разлететься и поранить.
2. На бензопилу мощностью менее 1,5 кВт устанавливать отрезной диск большого диаметра не стоит, двигатель справиться, но будет работать на пределе и будут заметны провалы по оборотам.
3. Работать со снятым защитным кожухом запрещено.
4. Приводной ремень между шкивами должен быть правильно натянут. Проконтролировать натяжение можно следующим образом: захватить ремень по центру и попытаться повернуть вокруг своей оси. Если ремень поворачивается только на 900, то он натянут правильно, если больше или меньше, значит необходимо провести регулировку.

Использовать болгарку в качестве рабочего механизма можно и стационарных условиях. Станина в этом случае будет иметь немного другую конструкцию. Стационарный вариант подразумевает наличие свободной площади и большого объема работ. Поэтому всю конструкцию можно сделать основательнее, массивнее, а, значит, надежнее.

Сверху металлического каркаса крепится рабочий стол из широкой доски или толстой фанеры. По нему будет передвигаться обрабатываемая деталь. Упорный уголок снабжен подвижным креплением для регулировки ширины распила.

Сейчас читают: Электропилы Интерскол — особенности, обслуживание и отзывы

Сбоку станка расположены органы управления: розетка и кнопки включения-отключения. В стационарном варианте клавишу на корпусе болгарки имеет смысл исключить из схемы. При наличии достаточного места в качестве привода можно применить шлифмашинку большой мощности.

Много самых разных задач можно решить при помощи самодельной циркулярки из болгарки. Такой станок станет незаменимым помощником при ремонте в квартире, при изготовлении мебели и для многих других мужских дел. Можно купить готовый циркулярный станок, а можно сделать его своими руками.

Снегоуборщик с двигателем от бензиновой пилы

Чтобы не раскидывать снег лопатой в зимнее время года, вполне возможно самостоятельно сделать снегоуборщик из бензопилы. Для практической реализации проекта необходим двигатель мощностью около 3 кВт (4,1 л.с.), например, от пилы «Штиль». Кроме привода снегоуборщик состоит из таких узлов и деталей:

• заборного отсека с расположенным внутри шнеком с лопастями;
• ручки;
• рамы;
• выбрасывателя снега.

Все эти узлы видны на следующей фотографии.

Умельцами представлены колесные и оснащенные саночными полозьями модели снегоуборочной техники. Последний вариант более прост в конструктивном плане для воплощения. Вариант конструкции рамы и заборного отсека продемонстрирован на фото далее.

Основные моменты заключаются в подборе пары шестерней и в изготовлении хорошего шнека (показан на фотографии ниже), который будет через цепную передачу приводиться в движение мотором.

Для изготовления корпуса заборного отсека подойдут стальные оцинкованные листы. Лопасти шнека часто делают из толстой резины. В качестве выбрасывателя снега вполне пригодна канализационная труба из пластика.

Сборка машины для картинга и багги

Картинг – это гонки на небольших автомобилях (картах), не имеющих кузова, упругой подвески у колес. Такая машина предназначена для езды по ровному асфальтированному покрытию, где она способна развивать достаточно большую скорость.

В домашних условиях вполне возможно собрать картинг из бензопилы и таких деталей:

• колес;
• рулевого узла;
• каркаса;
• тормозной и управляющей систем.

Следующий видеоролик содержит детальный обзор возможного варианты самодельного картинга.

Багги конструктивно и по назначению схожи с картом, но у них есть подвеска. Такая особенность позволяет более удобно ездить по пересеченной местности (бездорожью).

Самостоятельная сборка багги аналогична изготовлению карта (кроме подвески) и выполняется в такой последовательности:

• сваривают раму;
• изготавливают подвеску, например, торсионного типа;
• делают детали рулевого управления;
• собирают подвеску;
• монтируют руль и тяги;
• прикрепляют колеса;
• ставят тормоз;
• устанавливают кресло;
• закрепляют двигатель.

Для передачи вращения от мотора колесу используют цепь или ремень. Соответственно этому устанавливают звездочки либо шкивы. Чтобы автомобиль работал тише, усовершенствуют существующий глушитель бензиновой пилы либо делают новый. Встречаются варианты самодельных машин, способных развивать скорость более 40 км/ч, поэтому ездить нужно аккуратно, чтобы не попасть в аварию.

Мопед из бензопилы

Стоит у вас, к примеру, в подвале старенький, всеми забытый велосипед. Или наоборот — почти новый горный красавец. Вот только не очень хочется утруждать себя вращательными движениями ног. А почему бы не превратить его в мопед? Решить этот вопрос можно, просто-напросто прикрепив мотор из бензопилы «Дружба». Своими руками сделать такую конструкцию не составит особого труда.

Первым делом крепится под седлом мотор. Затем нужно вырезать педали, заменив место их крепления со звёздочкой на шестерню, которая, в свою очередь, соединяется цепью с мотором, прикреплённым над ней. Для бензобака лучше сварить рамку, после чего прикрутить её вместе с бачком на основу. Скорость подачи бензина будет регулировать опять же тросик, идущий от мотора к рулю. Совсем не помешает в такой конструкции выхлопная труба, дабы не испытывать нервы тех, около кого вы будете проезжать. Её проще всего изготовить так: отрезок трубы набиваем минеральной ватой, затем соединяем с мотором в точке выхлопа газов и монтируем на раму.

https://youtube.com/watch?v=BH4zPlWArEM

Что это такое и для чего используется

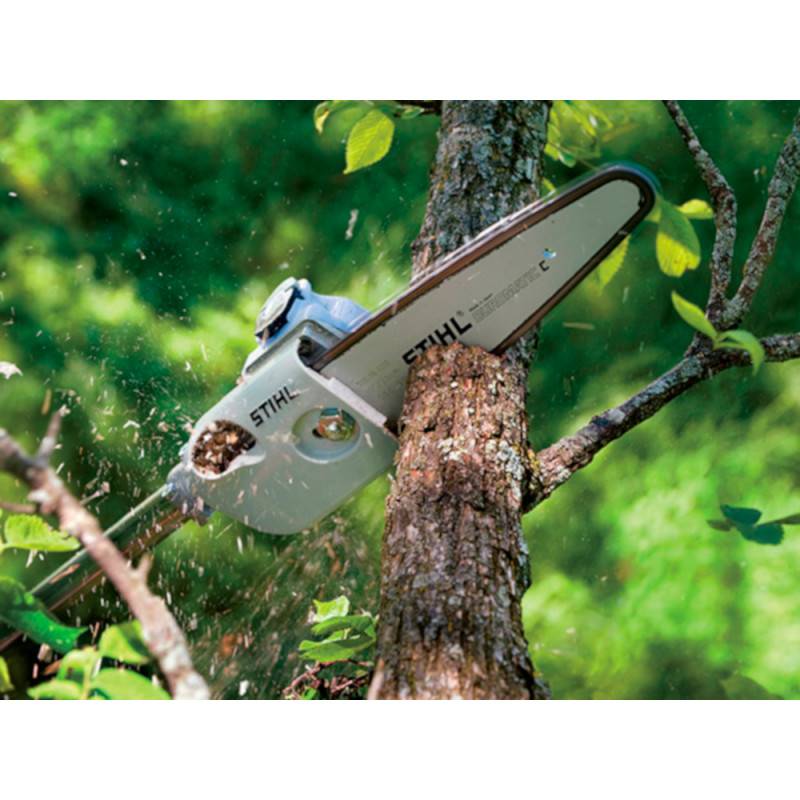

Высоторезом называют инструмент, который представлен в виде длинной рукоятки. На её конце располагаются режущие элементы.

Высоторез позволяет с земли доставать до верхушек деревьев и высоких кустов, подрезая сухие ветки, которые нарушают композицию и нарушают привлекательность сада.

Высоторезы нашли широкое применение в частных домах, при уходе за территориями ферм, предприятий, жилых комплексов, скверов и парков. В зависимости от высоты деревьев, а также объёма работ, подбираются соответствующие виды и конфигурации высоторезов.

Помимо подрезки деревьев и кустов, высоторезы могут стать отличным помощником при сборе урожая, когда достать до плодов с помощью стремянки, лестницы или путём залезания на само дерево не удаётся. Им удобно срезать яблоки, груши, апельсины и прочие разновидности фруктов, которые могут расти на высоких деревьях.

В плане конструкции высоторез ничем особым не выделяется. Устройство точно нельзя назвать сложным инструментом. Это длинная рукоятка, которая чаще всего имеет телескопическую систему выдвижения, чтобы контролировать и выбирать высоту. В нижней части располагается кнопка, либо же рычаги, которые нажимаются и приводят в действие размещённый сверху режущий инструмент.

Конструктивные отличия во многом зависит от того, к какому типу относится высоторез.

Различают инструменты по используемому виду привода, а также по конструкции рукоятки.

Понадобятся материалы:

• бензопила;
• стальная полоса;
• крепеж из болта, гайки и двух плоских шайб;
• баллончик аэрозольной краски;

Самодельная насадка на бензопилу, будет состоять из продольной полосы, равной по длине направляющей шине, с приваренными к ней поперечными остроконечными полосками, выступающими сверху и снизу за пределы направляющей шины. Их назначение – рассекать и удерживать стебли кустарников и деревьев на пильной цепи.Процесс изготовления оснастки для бензопилы

Укладываем бензопилу направляющей шиной на ровную поверхность. Используя ее как шаблон, отмеряем длину металлической полосы.

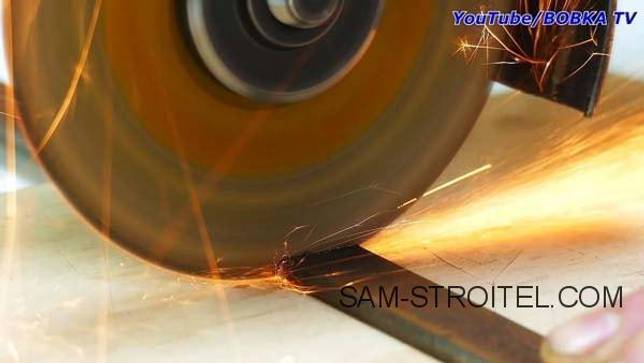

Отрезаем металлическую полосу.

Также, ориентируясь на ширину направляющей шины, определяем длину поперечных сегментов. Всего отрезаем по разметке 4 одинаковых поперечных сегмента. Размечаем линейкой и карандашом заострение поперечных полос с двух сторон и посредством болгарки выполняем его.

Раскладываем сегменты равномерно по длине, начиная от внешнего конца продольной полосы и карандашом отмечаем места их приварки. Выполняем по разметке сварку сегментов к продольному основанию.

На ближнем к двигателю его конце привариваем полоску, которая будет заходить под отбортовку корпуса, и служить передним креплением приспособления к бензопиле.Между первой с конца и второй поперечиной сверлим отверстие в продольном элементе с уточнением места по существующему отверстию в направляющей шине.

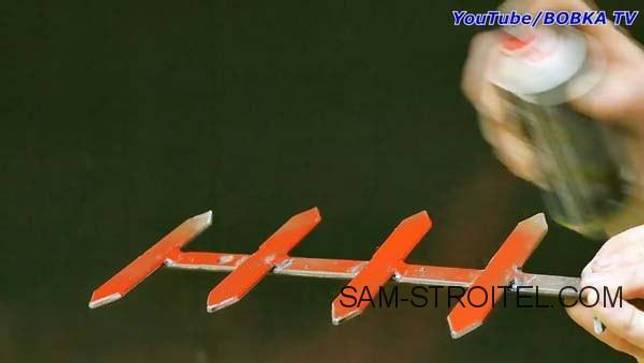

Окрашиваем насадку.

Укладываем приспособление продольным элементом на направляющую шину, заводя поперечину под отбортовку, и окончательно закрепляем его болтовым соединением на другом конце шины.

С помощью этой насадки, мы превратили бензопилу в цепной триммер. Но классическая бензиновая коса работает на больших оборотах, чего не скажешь о пильной цепи. Однако, мы это компенсировали наличием поперечных «пик», которые удерживают стебли на пильной цепи, и она с легкостью разрезает их поодиночке и даже в группе, несмотря на низкие обороты.

Видео автора самоделки:

Особенности изготовления своими руками самоделок из бензопилы «Дружба»

Итак, процесс будет у нас проходить следующим образом:

• Чертим чертежи исходя из материалов которые у вас имеются;
• Изготовление каркаса. Для этого свариваем уголок или трубу в каркас;
• Изготовление салазок. Можно из деревянной доски с покрытием участка движения салазок нержавеющим листом или оцинковкой. Второй вариант, из уголка, по которому будут ездить ролики. Третий вариант из рельсов. Варианты представлены по мере возрастания нагрузки на пилораму;

Салазки сделаны из доски 50 мм. Доска для меньшего истирания покрыта оцинковкой. По салазкам ездит профильная (квадратная) труба без четвертой стенки.

• Следующий шаг — механизм регулировки толщины доски. Тут существует два варианта. Первый как в пилораме «Logosol», поднимается бревно, а режущая часть неподвижна. Такой вариант больше подходит для распиловки небольших бревен, чтобы не наклоняться и не болела спина, быстрее производить распиловку. Для использования такого способа хорошо подойдут обычные механические домкраты, нужно смотреть чтобы высота подъема их была максимально возможной. Второй вариант это когда бревно неподвижно, а пила опускается и поднимается по линейке. Какой вариант вы будете реализовывать, нужно продумать еще на этапе создания чертежей;
• Крепление бензопилы. Проверка конструкции на прочность. Устранение люфтов;
• Изготовление механизма равномерного продвижения пилы из тросика, бельевой веревки или шнурка:
• Пуско наладка и доработка.

Циркулярка

Вариантов пилорамы два. Они отличаются вертикальным или горизонтальным расположением рабочего инструмента.

Устройство с вертикальным положением бензопилы содержит:

1. Направляющую, которую делают из отрезка швеллера или прямоугольной профильной трубы. Длина ее должна быть больше размера обрабатываемых бревен.
2. Салазки. Для изготовления используют 2 отрезка (по 40 см) уголка 50х50. Их по концам верхних полок приваривают перпендикулярно к 2 металлическим полосам толщиной 3 мм. Расстояние между внутренними поверхностями вертикальных полок уголков должно соответствовать размеру швеллера или трубы.

Затем:

1. Посередине каждого из уголков сверху приваривают одинаковые вертикальные пластины с соосными отверстиями.
2. Вставляют в них стальной стержень, прикрепленный сваркой перпендикулярно к шине бензопилы. На стержне с двух сторон одного из вертикальных уголков располагают отрезки труб. Последние фиксируют болтами М8 через соответствующие отверстия с резьбой. Они служат для задания толщины получаемых досок.

Для работы циркулярки:

1. Сверху бревна размещают направляющую и крепят ее к нему саморезами, имеющими потайные головки.
2. Устанавливают на направляющую салазки.
3. Включают двигатель бензопилы и перемещают ее вместе с салазками вдоль бревна.
