Захват для сэндвич-панелей. Удобство монтажа гарантировано

Механические захваты для сэндвич-панелей

Механические захваты классифицируются по следующим признакам:

  1. По способу прижима – механическими струбцинами или рычагами. Рычажные механические захваты технологичнее в обращении, но требуют большего пространства для применения.
  2. По грузоподъёмности (выпускаются механические захваты, рассчитанные на массу конструкции от 50 до 500 кг).
  3. По раскрытию зева, что определяет пригодность захвата для перемещения сэндвич-панели определённой толщины.
  4. По конструкции рамы захвата – трубчатой или из толстолистового металла.

При наличии траверсы механические захваты для сэндвич-панелей могут эксплуатироваться в паре, что увеличивает производительность транспортировки (это особенно важно для кровельных панелей) и удобнее для монтажа. Струбцинные механические захваты имеют следующую конструкцию

К стальной С-образной раме (она может быть телескопической, что увеличивает возможности приспособления) сверху приварена проушина, под крепление стального кольца. В одной из боковых стенок имеется ряд отверстий (обычно не более трёх), в которых установлены резьбовые втулки из цементованной стали типа 15Х. С противоположной стороны имеет накладка из толстолистовой рифлёной резины: наличие рифлений улучшает сцепление накладки с панелью. В резьбовое отверстие втулки вворачивается рукоятка, заканчивающаяся такой же резиновой накладкой. Вращая рукоятку, обеспечивают фиксацию панели в захвате. Аналогичного вида устройство должно быть предусмотрено и для захвата противоположной стороны сэндвич-панели

Струбцинные механические захваты имеют следующую конструкцию. К стальной С-образной раме (она может быть телескопической, что увеличивает возможности приспособления) сверху приварена проушина, под крепление стального кольца. В одной из боковых стенок имеется ряд отверстий (обычно не более трёх), в которых установлены резьбовые втулки из цементованной стали типа 15Х. С противоположной стороны имеет накладка из толстолистовой рифлёной резины: наличие рифлений улучшает сцепление накладки с панелью. В резьбовое отверстие втулки вворачивается рукоятка, заканчивающаяся такой же резиновой накладкой. Вращая рукоятку, обеспечивают фиксацию панели в захвате. Аналогичного вида устройство должно быть предусмотрено и для захвата противоположной стороны сэндвич-панели.

Применяя захват струбцинами, необходимо учитывать следующее:

  • Усилие одностороннего прижима должно быть не менее 70% от суммарной массы панели;
  • С увеличением площади резиновой накладки опасность повреждения панели уменьшается;
  • Трубчатые рамы снижают суммарный вес захвата, не уменьшая его несущей способности, поскольку момент сопротивления профильного сечения трубы при тех же размерах больше, чем сечения у стальной полосы

При грузоподъёмности струбцинного захвата до 250 кг вместо С-образной рамы в конструкции предусматривается резьбовая шпилька диаметром 32 и более мм, по которой перемещаются ползунки с резиновыми накладками. Один ползунок – пассивный, он выставляется в необходимом положении, и закрепляется при помощи гужона или штифта. Второй — активный, он определяет ширину зева и снабжается винтовым зажимным механизмом.

Менее распространённым типом механического захвата для сэндвич-панелей является рычажный. Он состоит из одностороннего ломающегося рычага, который включает в себя тягу и коромысло. На торце коромысла установлена накладка той же конструкции, что и у струбцинного захвата. Вторая накладка прикрепляется к противоположной стенке рычага. По центру верхней поверхности рычага приварено стальное кольцо. При его подъёме коромысло под действием собственного веса опускается, и воздействует на тягу, которая перемещает площадку по направлению к сэндвич-панели. Удержание производится механическим натяжением рычага, и действует до момента, когда траверса крана опускается. Недостаток конструкции заключается в её более тщательном обслуживании, а также в периодической смазке оси перемещения рычага. Кроме того, рычажный захват для сэндвич-панели не рекомендуется применять при отрицательных температурах внешнего воздуха. Грузоподъёмность рычажных захватов – не менее 350 кг.

Как нас найти

Наши реквизиты:

OOO «ПО «Титан» Юр. адрес: 125367 г.Москва ,Врачебный проезд дом № 10ИНН/ КПП: 7733801389/ 773301001ОАО «Промсвязьбанк » г.МоскваРас./сч 40702810900000006262Кор./cч 30101810400000000555БИК – 044525555ОГРН- 1127746343372

Принцип устройства захвата панелей

Все приспособления для захвата сэндвич плит фиксируют элемент в нужном положении и помогают осуществить их безопасный подъем на нужную высоту.

Конструкция струбцинных механических захватов представляет собой металлическую раму, к которой приварена проушина для закрепления кольца. Во внешней стенке предусмотрен ряд отверстий, в них находятся втулки с резьбой, а с противоположной стороны имеется толстая резиновая рифленая накладка.

В резьбу втулки вкручивается специальная ручка, на конце которой имеется аналогичная резиновая накладка. При вращении ручки происходит фиксация панели. Такое же крепление находится на противоположной стороне панели.

Если механический захват предусматривает наличие рычага, то элемент, аналогичный на струбцинном захвате расположен на опускающейся части конструкции (коромысле), а на противоположной части конструкции имеется груз (тяга). Удержание панели производится посредством натяжения рычага механическим способом.

Вакуумные системы предусматривают наличие дополнительного устройства — привода. Устройство вакуумного типа подвешивается к крюку крана.

ВАЖНО! Вакуумные крепления фиксируют по центру панели. Когда присоска соприкасается с панелью, специальный поршень передвигается вниз и способствует вытеснению воздуха из цилиндра через специальный выход в клапане

Когда осуществлен полный контакт присоски с плоскостью элемента, элемент тяги опускается вниз и осуществляет нажатие на выключатель

Когда присоска соприкасается с панелью, специальный поршень передвигается вниз и способствует вытеснению воздуха из цилиндра через специальный выход в клапане. Когда осуществлен полный контакт присоски с плоскостью элемента, элемент тяги опускается вниз и осуществляет нажатие на выключатель.

Происходит перекрытие выхода воздуха в клапане, благодаря чему образуется повышенное давление в цилиндре. От массы панели зависит прижимная сила присосок к панели. При подъеме в области цилиндра устанавливается равновесное разрежение, что способствует сохранению устойчивости удерживания присосок.

При выполнении действий в обратной последовательности происходит отклеивание присоски от поверхности материала.

Классификация и типы

Существует несколько видов захватов: их классификация основывается на способе крепления приспособления к поверхности, а также метода подъема.

Разделяют несколько видов захватов:

  • текстильные стропы;
  • механические;
  • приспособления вакуумного типа.

Классификация механических приспособлений зависит от следующих показателей:

  • способа прижимного механизма (с помощью рычагов или струбцин);
  • грузоподъемности (могут быть рассчитаны на вес от 50 до 500 килограмм);
  • ширине раскрытия (выбор производится по толщине материала);
  • конструкции рамы (толстолистовой или трубчатой).

В свою очередь, механические виды могут быть струбцинные, с замковыми элементами, а также предусматривающие просверливание профиля.

Вакуумные элементы предусматривают необходимое количество вакуумных присосок в зависимости от веса поднимаемого груза.

Текстильные стропы используются для поднятия малогабаритных панелей.

Монтаж стеновых сэндвич панелей траверсой с двумя захватами ЗС1-30-270

1. Складирование сэндвич панелей в пачках Хранение сэндвич панелей на строительной площадке производится в пачках. Применение траверсы со струбцинными захватами сводит к минимуму использование ручного труда в процессе монтажа панелей. Нет необходимости вручную поднимать панель и ставить ее вертикально для того, чтобы переместить ее на место монтажа.

2. Подготовка сэндвич панелей к монтажу — Установка захватов на горизонтально лежащую панель Для подготовки панелей к монтажу необходимо сдвинуть верхнюю панель пачки на величину, достаточную для размещения струбцинных захватов. Установить и затянуть захваты. После этого производится подъем панели при помощи грузоподъемного механизма. В результате этого подъема происходит перемещение сэндвич панели из горизонтального положения в вертикальное.

3. Подготовка панелей к монтажу — подъем из горизонтального в вертикальное положение Как правило при подготовке сэндвич панелей к монтажу — при перемещении из горизонтального положения в вертикальное используется ручной труд. Применение струбцинных захватов позволяет механизировать и эту операцию.

4. Подготовка панелей к монтажу — проверка крепления струбцинных захватов После того, как сэндвич панель займет вертикальное положение, следует проверить надежность закрепления струбцинных захватов и надежность соединения траверсы с захватами такелажными скобами. После этого сэндвич панель готова к подъему и перемещению к месту ее установки.

Проектирование и изготовление грузоподъемного оборудования в Москве. Траверсы, Захваты, Стропы.

125371, Москва, Волоколамское шоссе, дом 112, корпус 1, строение 3 А, офис 504

Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками

Порядок монтажа стеновых сэндвич-панелей имеет множество нюансов. Приступая к выполнению работ, следует внимательно ознакомиться с последовательностью действий, чтобы обеспечить прочное соединение элементов с основанием.

Монтаж стеновых панелей имеет множество нюансовФОТО: krovelson.ru

Подъём панелей и установка в проектное положение

Технология монтажа напрямую зависит от выбранного способа установки. Возможно формирование продольного и поперечного стыка. Выбор конкретного варианта определяет начальную точку, от которой начинается монтаж.

Порядок монтажа может отличатьсяФОТО: km812.ru

Продольный стык

Технология монтажа включает следующие основные этапы:

ИллюстрацияОписание действия
Разгрузка панелей должна выполнять с помощью крана либо вилочного погрузчика с тщательным соблюдением техники безопасности. Обязательно следует произвести внешний осмотр, чтобы убедиться в соответствии материала требуемым характеристикам, отсутствии повреждений. Пачки следует распределить вокруг возводимого сооружения на горизонтальной поверхности, не складируя друг на друга, защитив от солнца, дождя и грязи
На подготовленное и выровненное основание укладывается широкая бутиловая лента. Её внутренняя кромка должна соприкасаться с колонами. В местах соприкосновения следует предусмотреть нахлёст в 50 мм
Сверху на бутиловую укладывается уплотнительная лента, обеспечивая соприкосновение с колонами. Края следует соединять встык. В углах уплотнительную ленту следует подрезать таким образом, чтобы до края стены оставалось по 50 мм для обеспечения достаточного уклона цокольной направляющей
Устанавливаем цокольную направляющую на расстоянии 7 – 9 мм от колонн. Отверстия для конденсата должны находиться на внешней стороне направляющей. Элементы в углах соединяем встык. Внутреннюю часть вырезаем. Крепим элемент.
Устанавливаем бутиловую ленту в цокольную направляющую, чтобы она прилегала к внутреннему краю. В местах соединения предусматривается нахлёст в 50 мм
Устанавливаем минераловатную изоляцию. Элементы укладываем встык
Крепим цокольную планку по наружному краю цокольной направляющей с нахлёстом в 100 мм. На углах делаем отгибы под углом 90º
На колоны крепим уплотнитель, отступив от наружного края 20 мм
Перед монтажом сэндвич-панели снимаем с неё защитную плёнку полностью или частично. Полное удаление должно быть выполнено сразу после окончания монтажных работ. Используя захваты, поднимаем первую сэндвич-панель и устанавливаем её в нужном месте, ориентируясь на проектную документацию. Край панели должен располагаться посередине колоны
Устанавливаем следующую панель вертикально, предварительно нанеся на замок предыдущей герметик

Поперечный стык

Технология вертикального монтажа сэндвич-панелей практически аналогична инструкции для горизонтальной установки. При выполнении монтажных работ следует добиться плотного прилегания сопрягаемых элементов, что в ряде случаев вызывает серьёзные трудности из-за большого веса и габаритов панелей.

Сэндвич-панели должны плотно прилегать друг к другуФОТО: minikrane.ru

Предлагаем посмотреть видео, наглядно демонстрирующее порядок выполнения работ:

Watch this video on YouTube

Крепление

Для фиксации сэндвич-панелей используются чаще всего самонарезающие винты. Их крепят с шагом в 400 мм. Типоразмер крепёжных элементов выбирается с учётом типа и поперечных размеров, прикрепляемых сэндвич-панелей и особенностей каркаса. Чтобы соединение получилось достаточно прочным, следует выбирать место для крепежа на расстоянии более 50 мм от края.

Для крепления сэндвич-панелей следует использовать специальный крепёжФОТО: edelveis72.ru

Закручивать самонарезающие винты следует с использованием уплотнительной шайбы из каучука. Нужно добиться полного соприкосновения с рабочей поверхностью. При этом необходимо избегать сильной деформации шайбы.

Более подробно с нюансами крепления сэндвич-панелей можно познакомиться в следующем видео:

Watch this video on YouTube

Монтаж фасонных элементов

После окончания монтажных работ крепят доборные элементы. Благодаря их наличию удаётся увеличить срок службы строительной конструкции, дополнительно улучшая внешний вид здания.

Технология выполнения работ предполагает монтаж снизу вверх. При установке цокольных элементов и отливов для обеспечения достаточной водонепроницаемости используется герметик с подходящими характеристиками. Для их фиксации применяются самонарезающие шурупы с шапками такого же цвета, что и основная поверхность.

Доборные элементы увеличат срок службы строенияФОТО: 9234022.ru

Текстильные стропы

Применение текстильных строп для поднятия стеновых элементов оправдано только с экономической точки зрения. Дело в том, что цена строп невысокая. Но их использование принесет много неудобств, связанных с фиксацией и расстроповкой груза:

  • Стеновые элементы на строительных площадках уложены горизонтально, что вызывает трудности крепления строп. Иногда это сделать, вообще, невозможно.
  • Установленная на свое постоянное место панель прижимает стропы своим весом, что исключает возможность свободно их извлечь, не сдвигая стеновой элемент.
  • Использование строп ограничено габаритами груза. Подъем длинных сэндвич-панелей невозможно из-за малого угла между ответвлениями строп. Это может привести к деформации стенового элемента с последующим изломом.

Применение текстильных строп оправдано только совместно с механическими захватами.

Инструменты для монтажа сэндвич панелей

Несмотря на простоту конструкции, прочность и долговечность, трехслойная металлическая сэндвич панель требует особого к себе отношения. Категорически запрещено разрезать ее углошлифовальной машинкой, в простонародье «болгаркой», так как это может повлечь необратимые последствия в виде нарушения целостности декоративно защитного полимерного слоя и последующее снижение эксплуатационных характеристик. В процессе резки абразивным инструментом края среза разогреваются до запредельных температур, что провоцирует выжигание защитного слоя, а искры, попадающие на окрашенную поверхность, могут повредить защитное покрытие.

Рекомендуемые инструменты для монтажа:

  • Сабельная пила;
  • Электролобзик;
  • Электродрель с соответствующей насадкой или шуруповерт;
  • Плунжерный пистолет;

Монтаж

Когда для монтирования конструкций применяется вакуумный захват для сэндвич панелей, то можно отметить такие преимущества этого варианта:

  • Высокая скорость строительства конструкций. Сотрудники компании «Арлифт» с 2006 по 2009 год провели исследования, показавшие, что вакуумные захваты Clad Boy способны значительно повысить скорость, и она может достигать до 850 кв. метров за смену;
  • Отсутствие возможности повреждения поднимаемых и монтируемых конструкций. При использовании вакуумного оборудования, вы можете быть уверены, что не будет никаких повреждений или деформации панели, как показано на фото. Благодаря сверхэластичному вспененному силикону, которым обрамлены присоски механизма Clad Boy, они не оставляют никаких следов в зонах прихвата конструкции;

  • Нет необходимости в привлечении к строительным работам большого числа людей. Если при монтировании сэндвич панелей обычным вариантом понадобится не менее четырех рабочих, то вакуумное оборудование Clad Boy не только значительно повысит скорость монтирования, но и значительно уменьшит число необходимых рабочих до трех работников;
  • Экономия места на стройплощадке. При поднятии сэндвич панели из пачки при помощи вакуумного захвата (траверса), нет необходимости ее сдвигать. Вне зависимости от того, как расположены упаковки материала, все они будут доступны, что позволит значительно сэкономить место на стройплощадке;
  • Облегченный процесс подготовки рабочих. Особых навыков для работы с траверсом не потребуется. Все необходимые знания и инструкции бригада может получить прямо на строительной площадке в течение 10-15 минут;

  • Высокое качество монтажных процессов. Осуществление строительных работ происходит без необходимости снятия защитной пленки с сэндвич панелей благодаря присоскам вакуумного приспособления, как показано на фото;
  • Возможность обустройства конструкций нестандартной длины. Вакуумные захваты помогут как нельзя лучше решить любые нестандартные задачи. К примеру, можно даже осуществить монтирование очень длинных конструкций. Также они подойдут как отличный захват для кровельных сэндвич панелей с любым видом профиля. Вакуумные приспособления могут применяться для сэндвич панелей, длина которых достигает 26 метров;
  • Легкость демонтирования конструкций. Clad Boy можно назвать поистине уникальным вакуумным оборудованием, ведь он способен помочь в демонтаже не только сэндвич панели, но и ее секции, не затрагивая при этом участков, не требующих замены. Благодаря этому процесс демонтажа конструкции значительно облегчается, как показано на фото.

Особенности

Захват для сэндвич панелей способен сильно облегчить процессы при монтировании разнообразной толщины конструкций. Благодаря тому, что они оборудованы резиновыми накладками, транспортируемая конструкция не повреждается. При этом оборудование обладает грузоподъемностью в 200 кг и может применяться для подъема сэндвич панелей с толщиной до 200 мм. Если вес конструкции менее чем 200 кг и его длина невелика, то можно использовать оборудование самостоятельно. Для удобства приспособление оснащено скобой, предназначенной для поднятия строп или крепежа оборудования на траверсе. Для конструкции весящей более 200 кг, понадобится траверс с несколькими захватами, как показано на фото.

Процесс монтажа

Захват для монтажа сэндвич панелей может применяться на различную толщину конструкции. При этом с помощью этого устройства можно производить как для горизонтальных, так и вертикальных работ, а также для производства наклонного монтирования покрытия кровли. Главной особенностью этого оборудования от других является то, что главная нагрузка поступает на главный рычаг и оси, находящиеся на наклонной щеке, при этом все внутренние силы находятся равномерно по всей площади. Все эти действия позволяют значительно разгрузить две оппозитно находящиеся зажимающие винты. Все это значительно влияет на ресурс оборудования, а также разрешает снизить влияние на поверхность конструкции при фиксировании оборудования и при его фиксации.

Можно встретить три варианта строительного приспособления, каждый из которых рассчитан на разную толщину панели. Они применяются для конструкций толщиной до 150 мм, от 100 до 200 мм и от 150 до 250 мм.

К основным достоинствам захватов можно отнести их малый вес, который равен всего 10 кг, а также вполне приемлемую стоимость, благодаря которой позволить себе приобретение оборудование могут даже малые стройорганизации для строительства малых объектов. Также для транспортировки упаковок сэндвич панелей можно использовать текстильные стропы и цепные элементы, которые станут просто необходимы при процессах на стройплощадке.

Монтаж кровельных панелей: крепление к прогону, конек, отлив

Первоочередно за исключением коньковых кровельных прогонов с помощью одного крепежного элемента панель фиксируется к прогону под коньком.

Крайние панели крепятся в верхней части трапеции к прогону тремя саморезами; средние – двумя. Учитывая разность нагрузок в вышеупомянутых зонах, рекомендации являются условными. Окончательное количество и тип крепежных элементов определяется рабочим проектом.

По окончании основных монтажных работ необходимо:

  • между коньковыми прогонами смонтировать внутреннюю коньковую планку
  • полиуретановой пеной заполнить свободное пространство в стыках панелей;
  • когда пена затвердеет, установить профильную полиуретановую прокладку по обеим сторонам конька;

В случае использования кровельных панелей с минераловатным утеплителем, стык заполняется уплотнительной массой из минеральной ваты.

Немаловажна также правильная организация отлива. Для обеспечения надлежащего водоотведения с поверхности кровли, панели в свесе отделывают планкой.

Под верхней обшивкой панели надрезается утеплитель, планка просовывается и крепится к нижней панели. К планке крепятся крюки водосточного желоба, позже вкладываются водосточные желоба предпочтительно из ПВХ.

Механический тип захватов

Механические захваты разделяются по таким характеристикам:

  • захваты механического типа — рычажковый, струбциновый и т. д.;
  • грузоподъемность — до полутонны кг;
  • ширина раскрытия — зависит от толщины стенового или кровельного материала;
  • конструкция рамы — толстолистовая или трубчатая.

Для работы с сэндвич-панелями используют различные механические приспособления

Захват-струбцина

Это классический инструмент для погрузки и перемещения различных предметов. Составные части инструмента — винтовой механизм и главная рама. Такой вид захвата позволяет перемещать сэндвич-панели весом до 200 кг, толщиной до 200 мм.

В основе захвата-струбцины — С-образная рама. Она может иметь телескопическую конструкцию, что делает оборудование более функциональным. Сверху к раме приваривают проушину, в которую крепится стальное кольцо. В одно боковой стенке посверлено до 3 отверстий под резьбовые втулки. На противоположной стороне располагается накладка, изготовленная из рифленой резины для лучшего сцепления с поверхностью плиты.

Захват-струбцина

В резьбовое отверстие втулки вставляется рукоять, на конце которой тоже накладка из рифленой резины. Для фиксации панели вращают рукоять до тех пор, пока груз не будет надежно зафиксирован. Благодаря подвижному элементу контролируется сила сжатия. Присутствие регулирующего механизма предохраняет строительный материал от повреждений.

Струбцинный захват обычно ярких цветов — желтого, красного. Окрашивание в эти цвета — требование правил техники безопасности.

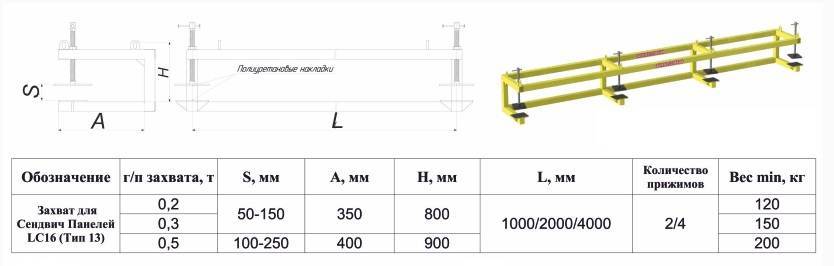

Если возникает потребность в монтаже длинномерных панелей, используют траверсу (так называют поперечную балку).

При работе с подобным зажимом необходимо учитывать такие факторы:

  • усилие одностороннего прижима составляет от 70% суммарной массы поднимаемого груза;
  • чем больше площадь накладки из резины, тем меньше вероятность повреждения панели;
  • рамы трубчатой конструкции снижают общий вес захвата, хотя несущая способность от этого не уменьшается.

Если грузоподъемность струбцинного захвата менее 250 кг, то роль С-образной ямы исполняет резьбовая шпилька диаметром от 32 мм. По ней перемещаются ползунки, одна поверхность которых покрыта резиновым слоем.

Разновидность захвата-струбцины, которая может использоваться при монтаже кровельных панелей

Рычажный зажим

Этот механический захват менее распространен. Приспособление имеет вид одностороннего ломающегося рычага, на котором расположено два элемента — тяга и коромысло. При этом один ползунок пассивный, другой — активный. Именно вторым ползунком регулируют ширину зева. Прижимная часть коромысла отделана резиной, как в струбцинных моделях.

Другая сжимающая поверхность находится на противоположной стенке рычага. Сверху к рычагу приварено кольцо. Когда тянут за кольцо, на коромысло давит собственный вес, и оно опускается, тяга перемещается к сэндвич-панели. Груз удерживается за счет технического натяжения рычага до тех пор, пока траверса находится в воздухе.

Виды захватов

Отчасти редкое применение этого механизма объясняется необходимостью в более строгом уходе. Вместе с тем, это инструмент с хорошей грузоподъемностью, которая составляет не менее 350 кг.

Рычажный захват нельзя использовать при отрицательных температурах

«В замок»

Этот вид захвата применяется относительно редко, хотя существует долго время, и представляет собой форму «шип-паз». Для перемещения панель кладут на прокладки по всей длине. Этот метод применяется только в случае, когда предстоит горизонтальную установку панелей.

Замочное крепление довольно опасно при ведении такелажных работ. Если панель смещается, то существует вероятность выхода из строя замка, в результате чего сэндвич-панель может сорваться. Крепление «в замок» не применяется для длинномерных предметов.

Захват «в замок» весьма опасен для перемещения сэндвич-панелей

Сквозное просверливание

Такой захват применяется, когда предстоит вертикальный монтаж панелей. Сэндвич-панели просверливают, в отверстие вводят штифт захвата. Отверстия, которые при этом образовались, потом скрывают за фасонными изделиями или крепежами.

У этого способа захвата есть много недостатков:

  • повреждается строительный материал;
  • не всегда получается добиться точной сверловки отверстий с обеих сторон;
  • необходимо разместить штифт под углом 90° к плоскости панели и параллельно подъемному механизму.

Такой метод подъема нельзя использовать для длинных и тяжелых панелей.

Часто строители используют именно этот инструмент захвата

Видео — Самодельные захваты из швеллеров

https://youtube.com/watch?v=c9FVpJSdWgo

Это интересно: Ремонт фундамента старого деревянного дома — разбираем основательно

Способы монтажа

При устройстве стен и перегородок сэндвич-панели могут устанавливаться вертикально, либо укладываться горизонтально. Выбор схемы крепления сэндвич-панелей зависит от типа здания, архитектурного и дизайнерского решения проекта. Вертикальный монтаж чаще используется при строительстве относительно невысоких зданий.

Каждый способ имеет свои особенности, отличия узлов крепления сэндвич-панелей. Необходимо рассмотреть процесс монтажа подробнее.

Горизонтальный монтаж

Вариант предусматривает крепление конструкции к вертикальным направляющим. Для этого используют основные и промежуточные (фахверковые) колонны. Сэндвичи укладываются горизонтально, начиная от цоколя. Монтаж ведется до обреза кровли либо завершается парапетным блоком, который перекрывают отливным профилем.

Количество панелей по высоте рассчитывается таким образом, чтобы на монтаж всей конструкции ушло целое количество элементов. Если это по какими-либо причинам невозможно, дополнительно заказывают доборные конструкции меньшей ширины. То же касается длины блоков: сумма длин должна соответствовать всей длине здания.

Герметизацию швов между боковыми гранями конструкций выполняют с помощью прокладки полиэфирной ваты, других упругих утеплителей, не дающих усадки со временем. Вертикальные стыки герметизируют монтажной пеной и закрывают накладками. Как вариант, возможно использование элементов со специально оформленными торцовыми замками, обеспечивающими плотный стык. Наружные и внутренние вертикальные углы обрамляются угловыми профилями.

Вертикальный вариант монтажа

Особенностью монтажа панелей при вертикальном способе является фиксация на горизонтальных прогонах, которые в свою очередь крепят к колоннам (стойкам) каркаса здания.

Длина отдельной плиты обычно соответствует высоте всего здания либо одному или нескольким этажам.

Монтаж начинают от угла, двигаясь по одной стене. Каждая последующая деталь плотно прижимается к уже установленной. Швы герметизируются упругой утеплительной прокладкой либо заполняются полиуретановой пеной. Боковые и торцевые грани сэндвич-панелей имеют особую конструкцию, обеспечивающую их плотное сопряжение. Швы закрываются отливами либо нащельниками. Углы здания обрамляются фигурными накладками.

Захваты для сэндвич панелей

Сэндвич панели не имеют специальных креплений в деталях для осуществления подъема элемента в процессе монтажа, поэтому для выполнения установки таких панелей требуется специальное оборудование — захват сэндвич панелей.

Данное оборудование позволяет осуществлять подъем сэндвич плит на высоту в вертикальном положении. Удерживающие элементы на приспособлении обеспечивают сохранение материала в процессе подъема: материал не деформируется, не царапается, предусматривают наименьшую трудоемкость строповки.

Захваты для сэндвич панелей представляют собой специальное удерживающее устройство, основу которого составляют высококачественные прочные материалы. Конструкция захвата имеет резиновое основание, благодаря чему надежно фиксируется положение плиты, а также исключается риск повреждения поверхности материала.

Захваты позволяют бережно и быстро осуществить подъем элемента на нужную высоту своими руками.

Вакуумные

Приспособления оборудованы специальными присосками, которые надежно фиксируют панель. Вакуумные устройства могут быть с горизонтальной, вертикальной или наклонной установкой. Приспособления вакуумного типа предусматривают поднятие элементов прямо из упаковки. При этом обеспечивается надежная сохранность поверхности элемента.

Принцип работы вакуумных устройств заключается в креплении присосок к панели и приведения в действие насоса с помощью рычага. Далее осуществляется подъем элемента на нужную высоту.

ВАЖНО! Эффективность вакуумного оборудования заключается в способности поворачивать элемент под любым углом (до 360 градусов). Устройства с вакуумными присосками могут иметь большое количество удерживающих креплений, что позволяет поднимать элементы значительной массы

Устройства с вакуумными присосками могут иметь большое количество удерживающих креплений, что позволяет поднимать элементы значительной массы.

Надежность вакуумного захвата также заключается в наличии резервного механизма, который, при поломке насоса способен удерживать панель длительное время.

Существенным недостатком вакуумных систем для захвата является стоимость оборудования: такие устройства по карману только крупным строительным организациям. Кроме того, устройство требует дополнительное оборудование и требует специальной фиксации при транспортировке.

Назначение и область применения сэндвич-панелей

Основное применение конструкций — сооружение стен и крыш зданий. Это могут быть объекты промышленного или сельскохозяйственного назначения, магазины, спортивные сооружения и жилье. Благодаря высоким теплотехническим качествам такие постройки достаточно комфортны, а их возведение занимает считанные дни.

Широкий выбор фактуры и цвета отделки позволяет придавать этим зданиям привлекательный внешний вид. Хозяйственные помещения, офисные кабинеты нередко обходятся даже без внутренней отделки.

Панели имеют относительно небольшой вес. При толщине 100 мм квадратный метр материала весит порядка 20 кг. Это значит, что блок метровой ширины и длиной 4-5 м три человека могут установить, не прибегая к услугам грузоподъемной техники.

Вакуумные захваты для сэндвич-панелей

Представляют собой конструктивно наиболее сложный тип захватов для сэндвич-панелей, поскольку требуют специального привода. Вместе с тем только подобного типа захват гарантированно исключает повреждения панелей, и обеспечивает наилучшую равномерность прижима, что составляет особое удобство для монтажа. При помощи такого рода устройств можно осуществлять также кантовку панели во время её подъёма. При подъёме достаточно одного вакуумного захвата, который располагают по центру тяжести панели.

Вакуумный захват состоит из следующих элементов:

  1. Поршня.
  2. Цилиндра.
  3. Вакуумной присоски, площадь которой определяет возможное количество захватов на одну панель.
  4. Цепной тяги, пропущенной через отверстие в крышке цилиндра.
  5. Вакуумной камеры.
  6. Управляющего клапана.

Действует такой тип захвата следующим образом. Устройство подвешивается к грузовому крюку крана. При контакте присоски (она может быть круглой или квадратной в плане) поршень перемещается вниз, и вытесняет воздух, который находится в цилиндре, через отверстие в клапане. При контакте присоски с поверхностью сэндвич-панели, шток тяги опускается вниз, и нажимает на путевой выключатель. Последний перекрывает выходное отверстие в клапане, вследствие чего в цилиндре создаётся повышенное давление воздуха, увеличивающееся при нажиме на груз. Таким образом, чем тяжелее панель, тем больше усилие прижима вакуумных присосок к поверхности контакта. При этом, с подъёмом панели, внутри цилиндра успевает установиться равновесное разрежение, которое обеспечивает устойчивость давления присосок на панель.

Освобождение изделия от действия вакуумного захвата выполняется в обратной последовательности. Грузоподъёмность вакуумных захватов для сэндвич-панелей – от 350 до 2500 кг и более.

Цена вакуумных захватов – 260…280 тыс. руб. (для сравнения – цена механических – от 4000 до 8500 руб.).

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
