Заклепочник для резьбовых заклепок

Виды заклепок

Для каждого типа заклепочного инструмента подходят соответственно только такие же типы заклепочного крепежа.

Вытяжная

Крепежное изделие, которое состоит из двух основных частей. Первая часть – полый цилиндр (тело заклепки) со сквозными отверстиями с обеих сторон, и буртиком (головкой заклепки) с одной стороны.

Тело заклепки сделано из легко поддающегося деформации металла. Диаметр цилиндра – это и есть размер крепежного материала. Вторая часть – стержень (сердечник заклепки), в два раза длиннее самого тела заклепки. Делается из высокопрочной стали. Сердечник проходит сквозь все тело заклепки и на одном конце имеет уплотнение, которое называют головкой стержня. Диаметр головки стержня чуть больше диаметра тела заклепки. По внешнему виду стержень заклепки напоминает гвоздь.

Вытяжные заклепочные крепежи в зависимости от своего предназначения бывают таких типов:

1. Потайные – место соединения имеет плоскую поверхность;
2. Обычные с буртиком – стандартное и наиболее часто используемые;
3. Обычные с крупным буртиком используются при соединении двух разных по мягкости материалов.
4. Увеличенный буртик позволяет более равномерно распределить прижимное усилие на поверхности соединения и не вызывает деформацию материала;
5. Герметичные заклепки с газоводонепроницаемым корпусом. Название говорит само за себя – используются для воздухонепроницаемых и водонепроницаемых соединений.

Резьбовая

Впрочем как и вытяжная, состоит из полого цилиндра, сделанного из мягкого металла. Внутри тела нанесена метрическая резьба. Некоторые виды имеют снаружи и на буртике рифленую поверхность. По форме тела заклепочный крепеж делится на: круглые, шестигранные, рифленые.

Резьбовая заклепка соединяет очень тонкие материалы, там где вытяжной крепежный материал не даст крепкого соединения и устойчивости при вибрации. Такой вид заклепывания используют и в труднодоступных для соединения местах – системы вентиляции и кондиционирования, медицинская мебель, автомобильные детали и стеллажи.

Критерии выбора

Автономность

Это важный критерий при выборе, поскольку он напрямую влияет на производительность. Автономность заклепочного пистолета зависит от емкости батареи, которая обычно составляет 1,4−4,5 Ач, а также энергопотребления во время работы. При установке крупного стального крепежа тратиться гораздо больше энергии, чем при установке мелкого алюминиевого.

Некоторые производители указывают в технических характеристиках, сколько крепежных элементов определенного вида можно установить на одной зарядке АКБ. Например, вытяжной аккумуляторный заклепочник ABSOLUT SK50 с батареей 1,4 Ач устанавливает до 400 заклепок 5 мм из нержавеющей стали или до 1900 заклепок 2,4 мм из алюминия.

Автономность можно увеличить с помощью дополнительных батарей. Полезным будет также наличие функции быстрой зарядки.

Рабочий диапазон

Каждая модель клепальника предназначена для работы с крепежом определенного типа и размера. Вытяжные заклепки бывают диаметром от 2,4 до 6,4 мм, длиной от 6 до 45 мм. Диаметр клепальных гаек составляет от M3 до M12

При этом важно учитывать материал крепежных элементов, ведь для деформации алюминия или меди требуется меньше усилий, чем для оцинкованной или нержавеющей стали

Например, для резьбового аккумуляторного заклепочника рабочий диапазон может быть указан M3−M8, но стальные заклепки крупнее M5 он не потянет, только алюминиевые

Этот момент важно уточнять, либо ориентироваться на заявленную силу вытягивания

Сила вытягивания

Эта характеристика напрямую влияет на то, с какими заклепками, и с какой скоростью будет действовать инструмент. Современные аккумуляторные заклепочные пистолеты обычно развивают усилие до 9000−18000 H. Много это или мало? Посмотрим на таблицу, в которой ориентировочно указана сила, необходимая для отрывания стержней вытяжных заклепок из алюминия.

Диаметр вытяжной заклепки, мм	Требуемая максимальная сила вытягивания, Н
2,4	2000
3	3000
3,2	3500
4	5000
4,8	6500
5	6500
6	9000
6,4	11000

Для крепежей из нержавеющей стали сила вытягивания должна быть на 35-40% выше.

Способ установки

Он бывает автоматическим и полуавтоматическим. Автоматический заклепочник требует минимум действий со стороны оператора, повышает производительность, однако стоит дороже полуавтоматического. Потенциальному покупателю нужно определиться, что важнее: производительность или экономия средств. Некоторые модели способны переключаться между двумя режимами.

Наиболее продвинутые модели заклепочников поддерживают «интеллектуальный» автоматический режим. Наличие этой функции говорит о том, что инструмент способен «обучаться». Он запоминает действия пользователя в обучающем или ручном режиме, а затем точно их повторяет.

Эргономика

От этого критерия зависит удобство обращения с инструментом. Главные параметры здесь – это вес, габариты, сбалансированность, легкость управления. Аккумуляторные заклепочники весят порядка 1,5−2 кг, однако обычно они не кажутся тяжелыми, если производитель грамотно распределил вес

Поэтому важно проверить, как пистолет лежит в руке, удобно ли пользоваться кнопками и переключателями

Тип двигателя

Некоторые производители выпускают модели с бесщеточными (бесколлекторными) электродвигателями. Они отличаются высоким КПД, экономичностью, тишиной работы и не требуют периодической замены угольных щеток. С другой стороны, заклепочники со щеточными моторами стоят дешевле. Кроме того, щеточный двигатель проще отремонтировать.

Бренд

Это не главный определяющий критерий, но для некоторых потребителей он важен. Самые продаваемые в Минске аккумуляторные заклепочники – представители тайваньских и китайских брендов Absolut, Anzi, Messer, Forsage. Это надежные, мощные инструменты по доступной цене. Продукция марок Bosch, Hilti, Makita, Metabo, Milwaukee встречается реже и цены не нее несколько выше. Особняком стоит немецкий бренд GESIPA, который специализируется на выпуске профессиональных заклепочников.

Опыт белорусских потребителей говорит о том, что ориентироваться нужно не столько на бренд, сколько на наличие в стране сервисных центров, запчастей, аксессуаров для той или иной марки клепального пистолета. Именно этот момент нужно уточнять у продавца.

Комплектация

Богатая комплектация позволяет сразу и недорого получить все необходимые принадлежности: кейс, полный комплект насадок, установочный ключ, зарядное устройство и даже запасной аккумулятор. С другой стороны, многие профессионалы не хотят переплачивать за аксессуары, поскольку в их хозяйстве они уже есть.

Толщина заклепочного соединения

Вытяжные заклепки конструируются так, чтобы соединять вместе материалы с заданной общей толщиной. Количество деформации тела заклепки, которое происходит при ее осадке, зависит от этой толщины (рисунок 6).

Рисунок 6 — Захват заклепочного соединения

Если заклепка слишком длинная, то на «слепой» стороне соединения будет оставаться слишком много материала заклепки и потребуется большее усилие для разрыва сердечника.

Если заклепка слишком короткая, то на «слепой» стороне соединения может быть недостаточно материала заклепки, чтобы обеспечить плотное соединение материалов.

Основные сферы применения

Многие согласятся, что без заклёпочника не обходятся ни одни ремонтные работы. Универсальность этого ручного инструмента считается наиболее востребованной в тех случаях, когда нужно соединить несколько заготовок, а использование других методов крепления является нецелесообразным. Как показывает практика, с помощью этого приспособления чаще всего соединяют различные крепёжные элементы.

Что касается рычажного заклёпочника, то сам рабочий механизм представлен в виде пистолета и состоит из двух частей. Основную работу выполняет пружинный механизм, который втягивает заклёпку во внутреннюю часть инструмента. Потом рычажная система равномерно расплющивает её. Уникальное строение ручного рычажного заклёпочника позволяет соединять между собой те детали, толщина которых может превышать отметку 10 мм.

Фиксация различных заготовок с помощью заклёпок отличается высоким качеством благодаря тому, что в этом инструменте присутствуют следующие технические характеристики:

• Высокая степень надёжности. Под действием ручного заклёпочника создаётся неразборное соединение, за счёт чего достигается наивысшая степень прочности. Стоит отметить, что универсальность заклёпочного соединения была использована при строительстве всем известной Шуховской башни в Москве, а также Эйфелевой башни в Париже. А ведь эти архитектурные красоты существуют уже не одно десятилетие. Это ещё раз доказывает эффективность и надёжность использования заклёпок.
• Хорошее противостояние вибрациям.
• Подготовка к установке заклёпок проводится максимально быстро. Работа ручного инструмента длится всего несколько секунд, что существенно ускоряет темп выполнения заклёпочных работ.
• В отличие от сварочных швов заклёпки не лопаются и не растрескиваются. Когда на соединительный элемент воздействует неблагоприятный фактор, он начинает растягиваться, благодаря чему можно своевременно увидеть имеющиеся неисправности и быстро устранить их.
• В отличие от винтового соединения заклёпки стоят гораздо дешевле, так как они представляют собой небольшие кусочки металла цилиндрической формы.

Стоит отметить, что на сегодняшний день выпускается несколько разновидностей заклёпочных механизмов, которые могут иметь как простую, так и сложную форму. К примеру, в продаже можно встретить универсальные поворотные головки, которые можно использовать в самых труднодоступных местах. Что касается установки заклёпок — этот процесс длится всего несколько секунд.

Типы заклепок и заклепочных швов

Наиболее часто при монтажных работах применяются типы заклепок с полукруглой и потайной головкой. В связи с тем что заклепки с потайной головкой недостаточно прочно соединяют детали в месте клепки, их применение ограничено. Такой тип заклепок используются только в тех случаях, когда их головки по условиям эксплуатации конструкции не должны выступать над ее поверхностью. В зависимости от назначения и условий эксплуатации возможно употребление заклепок и с другими формами головок (рис. 5.15).

Выбор размеров заклепок зависит от толщины соединяемых клепкой деталей. Диаметр заклепки должен быть, как правило, равным суммарной толщине соединяемых деталей. Длина стержня заклепки определяется с учетом образования замыкающей головки, усадки стержня в процессе клепки и необходимости заполнения зазора между стержнем заклепки и стенка ни отверстия под нее.

Рассмотрим порядок определения длины стержня заклепок с потайной (см. рис. 5.14, а) и полукруглой (см. рис. 5.14, б) головками. В обоих случаях длина заклепки / определяется, исходя из толщины склепываемых деталей S и длины /0 части стержня заклепки, выступающей из отверстия над поверхностью соединяемых деталей. Длина выступающей части стержня зависит от диаметра заклепки и формы замыкающей головки. Для заклепок с полукруглой головкой 10= (1,2… 1,5)d, для заклепок с потайной головкой 10 = (0,8… ,2)d.

Для обеспечения свободной, но достаточно плотной установки заклепки диаметр отверстия должен быть несколько больше диаметра заклепки:

Диаметр заклепки, мм 2,0 2,3 2,6 3,0 3,5 4,0 5,0 6,0 7,0 8,0

Диаметр сверла, мм:

точная сборка…. 2,1 2,4 2,7 3,1 3,6 4,1 5,2 6,2 7,2 8,2

грубая сборка…. 2,3 2,6 3,1 3,5 4,0 4,5 5,7 6,7 7,7 8,7

В случаях, если невозможно сформировать в соединении замыкающую головку, применяют взрывные заклепки (рис. 5.15, ё). Такая заклепка, заполненная взрывчатым веществом, устанавливается в отверстие соединяемых деталей и осаживается легкими ударами молотка в холодном состоянии. После этого ее нагревают со стороны закладной головки каким-либо нагревательным прибором (например, паяльником), в результате чего происходит взрыв вещества, помещенного в стержне заклепки и его конец расширяется, образуя замыкающую головку.

Для соединения тонких металлических листов и деталей из неметаллических материалов используются трубчатые заклепки (рис. 5.15, ж), замыкающая головка которых образуется развальцовкой.

Место соединения деталей при помощи заклепок называется заклепочным швом. В зависимости от характера соединения и егоназначения заклепочные швы подразделяют на три вида: прочные, плотные и прочноплотные.

Прочный шов применяется в тех случаях, когда необходимо получить соединение повышенной прочности. Как правило, это соединения в различных несущих конструкциях: балки, колонны, подъемные сооружения и другие подобные конструкции.

Плотный шов используется при клепке резервуаров и сосудов для жидкостей, трубных соединений для транспортировки газов и жидкостей под небольшим давлением.

Прочноплотный шов служит для соединения деталей в устройствах и конструкциях, работающих под большим давлением, например в паровых котлах.

По взаимному положению деталей соединения различаются два типа швов: встык и внахлестку (рис. 5.16, а). Соединение деталей встык осуществляется с помощью накладок. В соединении используется одна (рис. 5.16, б) или две (рис. 5.16, в) накладки. Заклепки при любом виде соединения можно располагать в один, два, три и более рядов. В зависимости от количества рядов заклепок в соединении различают одно-, дву- и многорядные заклепочные соединения (рис. 5.17).

Расстояние между заклепками в соединении выбирается в зависимости от типа соединения (однорядное или двурядное). В однорядных швах расстояние между осями заклепок (шаг) должно быть равно трем диаметрам заклепки, а расстояние от края соединяемых деталей до оси заклепок в соединении должно составлять не менее полутора диаметров. При выполнении двухрядных швов это расстояние соответственно должно быть равно четырем диаметрам заклепки и полутора, как и в однорядном соединении. Расстояние между рядами заклепок в таких соединениях должно составлять два диаметра.

Какой заклёпочник выбрать

Есть несколько типов инструмента для соединения деталей с помощью заклепок. По способу использования энергии он бывает ручным, электрическим или пневматическим. Первый вариант востребован в быту и небольших мастерских в качестве вспомогательного устройства.

Второй и третий из-за высокой производительности и ощутимой стоимости больше подходит для поточного производства

В этой статье мы сосредоточим свое внимание на ручных моделях и их отличиях, связанных с конструктивными особенностями расходного материала

Для вытяжных или резьбовых заклепок

В современной технике максимальное распространение получили два вида заклепок: вытяжные и резьбовые. Чтобы не испытывать проблем с поиском расходного материала, опытные мастера приобретают инструмент, приспособленный для работы именно с ними.

Заклепочник для вытяжных заклепок

Принцип работы. Вытяжная заклепка состоит из полой гильзы с плоским упором с одной стороны и вставленного в нее стержня с небольшим расширением на конце. Выступающий наружу край стержня надежно захватывается цанговым держателем заклепочника. Гильза помещается до упора в совмещенные отверстия соединяемых деталей, после чего приводится в действие вытягивающий механизм инструмента.

Относительно мягкий металл полой детали заклепки сминается, при этом укорачиваясь и заполняя все свободное пространство в месте установки. Ставшая ненужной выступающая наружу часть отрывается при достижении определенного усилия.

Принцип работы заклёпочника для вытяжных заклепок.

Применение. Обычно заклепочный инструмент этого типа является универсальным. Его оснащают сменными головками, приспособленными под заклепки разного размера.

Сменные насадки различного размера.

Из-за высоких нагрузок основные элементы заклепочников изготавливают из легированных марок стали. Для ручных моделей большое значение имеет конструкция рычажного механизма, который тем мощней, чем выше диаметр расходного материала.

Приспособления данного типа применяются при создании неразъемных соединений разнородных плоских деталей или элементов конструкций, к которым неприменима сварка. Они дают преимущество при работе в неудобных местах или когда к месту соединения есть доступ только с одной стороны.

Заклепочник для резьбовых заклепок

Принцип работы. Резьбовая заклепка имеет вид полой трубки, один край которой развальцован с увеличением наружного диаметра, а на другом конце имеется внутренняя резьба. Металл центральной части втулки тонкий поэтому, если ввернуть в нее шпильку и потянуть ее на себя, он сомнется, надежно зафиксировав приспособление внутри предназначенного для него отверстия.

Принцип работы заклепочника для резьбовых заклепок.

Применение. Заклепочники этого типа имеют устройство для установки шпилек особой формы с разным диаметром резьбы и рычажный механизм для их втягивания. Они применяются, когда в тонкостенной детали необходимо сделать прочное резьбовое соединение для крепления к нему дополнительных элементов.

Как определиться с типом конструкции заклепочника

В зависимости от вида и интенсивности выполняемых работ выбирают клепочники разной конструкции. Производители предлагают ручной инструмент трех вариантов исполнения.

Одноручные заклёпочники кулисного типа

Этот инструмент предназначен для работы одной рукой. Вторая при этом освобождается для фиксации заготовки или безопасного зацепления оператора за опору в неудобном месте монтажа или на высоте. У такого клепальника рукоятки обычно расположены перпендикулярно оси вытяжного механизма. Одна из них является частью корпуса, а вторая играет роль подвижного рычага.

Создаваемого усилия достаточно для установки заклепок диаметром до 6,4 мм. Такие модели обычно содержат в своем составе устройство для аккуратного обрезания хвостовика.

Одноручный заклёпочник кулисного типа.

Двуручные заклёпочники

Двуручные заклепочники используют усилие обеих рук и внешне напоминают клещи. Они имеют большие рычаги с удобными рукоятками. Развиваемого усилия хватает на работу с заклепками диаметром до 14 мм.

Двуручные заклёпочникики.

Принцип работы и использования других видов заклепочников

Пневматические заклепочники

Пользоваться такими заклепочниками можно с гораздо большей производительностью. Они имеют более высокую скорость отстрела заклепок, так как работают за счет сжатого воздуха. Основными минусами является высокая стоимость, габариты конструкции и вес. Пользоваться таким заклепочником в бытовых целях нецелесообразно.

Электрические заклепочники

Работают с большой скоростью установки и широким диапазоном диаметров заклепок. Имеют высокую силу втягивания, например, электрический заклепочник Time Proof – 8000 Н. Не зависят от аккумуляторов. Имеют небольшие габариты и малый вес. Скорость установки одной заклепки – 2 секунды.

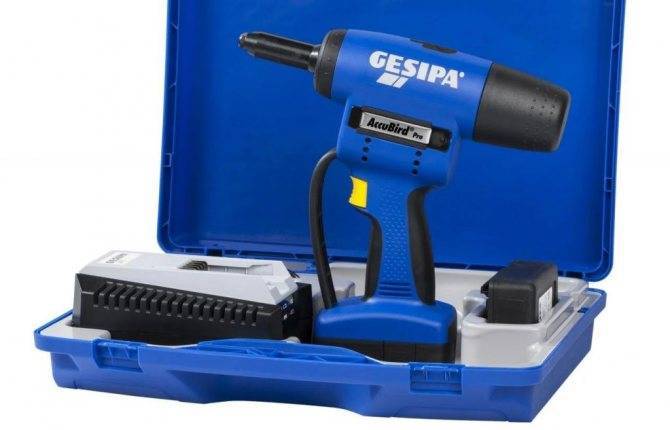

Аккумуляторные заклепочники

Имеют еще большую силу тяги, чем электрические заклепочники – 15 000 Н, малый вес и подобную скорость установки. Однако зависят от заряда аккумулятора. Идеальны для быстрой работы в местах без доступа к источникам постоянного питания.

Как пользоваться заклепочником-гармошкой

Заклепочник-гармошка менее популярен перечисленных выше клепальников. Он имеет малые габариты, плоской формы с вытянутым дулом, что позволяет монтировать заклепки в труднодоступных местах.

Резюме

Как видно, каждый вид заклепок выполняет свою роль и является необходимым. Если обычные могут быть заменены вытяжными, то резьбовые являются уникальными в своем классе и дают возможность установить дополнительное оборудование там, где сложно использовать какой-либо другой метод фиксации. Диаметр фиксатора подбирается в зависимости от потребностей. Заводские заклепочники для резьбовых элементов чаще всего поставляются в пластиковом кейсе для большего удобства хранения. Если есть потребность в установке компонентов больших диаметров, тогда лучше подойдет модель с двумя рукоятками.

Скрепление металлических (и не только) деталей производится по разнообразным методикам. Сварочный аппарат использовать не всегда возможно (например, в ситуации с пластиками) или нецелесообразно, равно как и нарезание резьбы под винты или болты с предварительным сверлением материала. Специальные резьбовые заклепки практически не имеют ограничений в применении и обеспечивают надежную фиксацию в месте соединения. Что это за изделия и в чем их особенность – тема данной статьи.

По сути, это гибрид традиционной заклепки («под молоток») и резьбовой крепежной детали. Не путать такие изделия с вытяжными!

Преимущества резьбовых заклепок

• Несложная технология установки. Возможность надежного скрепления деталей из материалов повышенной хрупкости или малой толщины (например, листового металлопроката). Резьбовая заклепка практически не вызывает их деформации. Если совокупная толщина соединяемых образцов превышает длину крепежного элемента, то производится так называемая односторонняя фиксация, без сквозного прохода. При этом качество скрепления не ухудшается.

Разновидности резьбовых заклепок

По материалу изготовления

• Медные.
• Алюминиевые.

Изделия из цветных металлов используются в тех случаях, когда на первый план выходит эстетическая составляющая. Поэтому такие заклепки применяются в основном для декорирования.

• Стальные.
• Из «нержавейки».

Данные образцы обеспечивают большую прочность соединений и повышенную устойчивость к коррозии.

По виду резьбы

• Гаечная (М4 – 8) – неразборное соединение. Целесообразно использовать при невозможности доступа к обратной стороне детали или в условиях ограниченности движений.
• Винтовая (М3 – 16) – разборного типа.

• Круглый.
• Шестигранный (для исключения проворачивания в посадочном гнезде).

По назначению

• Электропроводящие.
• С повышенным усилием (или вдавливания, или растяжения).
• Для высокогерметичного соединения.
• С увеличенной головкой.
• С резьбой дюймовой.
• С метками (позволяют производить визуальную идентификацию).
• С виброизоляцией.

Данный перечень разновидностей по специфике применения можно продолжить, но уже понятно, что промышленность выпускает резьбовые заклепки буквально на все случаи жизни.

Специфика работы с крепежом

В принципе, она мало чем отличается от установки обычных заклепок, «под молоток».

Алгоритм действий для гаечной заклепки:

• Высверливание отверстия в материале. Установка резьбовой заклепки в спец/инструмент. Помещение по месту (в отверстие). Сдавливание (сжатие) крепежной детали.

Применение

В принципе, где угодно. Как уже указано, ограничений нет. Главное – выбрать правильный тип и размер. Особенно удобно резьбовыми заклепками соединять изделия, после установки которых по месту доступ к обратной стороне будет осложнен или невозможен.

Стоимость

Цена на подобную продукцию, как правило, указывается за 1 000 штук. Минимальная – примерно 1 446 рублей (М4; 10 мм; для соединения деталей на толщину от 0,5 до 3 мм; сталь).

Стоимость заклепочников для резьбового крепежа начинается от 3 050 рублей (ручная модель).

Резьбовые заклёпки применяются, когда требуется надёжно соединить различные детали. Особенно часто такая необходимость возникает при монтаже изделий, которые в процессе работы будут подвергаться значительным вибрационным нагрузкам.

О том, как установить резьбовые заклепки, а также о применяемом для выполнении такой операции инструменте будет подробно рассказано ниже.

1 Виды заклепок и заклепочников

Профессиональный заклепочный инструмент – это мощное и довольно дорогое оборудование. Существует несколько способов заменить его простыми приспособлениями из подручных средств, эти хитрости будут рассмотрены далее.

Профессиональный заклепочный инструмент

В зависимости от механизма воздействия на заклепку инструменты для их установки можно разделить на несколько видов:

1. Заклепочник ручной или механический. Работает по принципу рычага, направляя прилагаемое усилие на деформацию заклепки. Своим внешним видом инструмент напоминает плоскогубцы или пассатижи. Максимальный диаметр заклепок при использовании одноручного инструмента составляет 5 мм, а для двуручного – 6,4 мм.
2. Пневматический заклепочник. Получает энергию от силы сжатого воздуха. Необходимость использования компрессора в дополнение к устройствам такого типа сильно ограничивает сферу их применения. Пневмозаклепочник современного образца обладает небольшими размерами, сопоставимыми с ручным инструментом, что дает возможность применять его в работах разного масштаба. Заклепочник пневматический относится преимущественно к промышленному оборудованию.
3. Пневмогидравлические заклепочники. Работают за счет превращения рабочего хода поршня гидравлической системой в поступательное движение штока с резьбой.
4. Аккумуляторные заклепочники. Подключаются к источнику постоянного тока, позволяя длительное время работать автономно.

Обработка дерева и металла

Виды заклепок. Заклепка представляет собой металлический стержень с головкой различной формы (рис. 1), называемой закладной. При выполнении клепки вставляют заклепку в отверстия двух соединяемых деталей и ударяют молотком по выступающей части стержня. При этом выступающая часть стержня расплющивается, и образуется замыкающая головка (рис. 2).

Изготовляют заклепки того же материала, что и соединяемые детали: стали, меди, алюминия и т. п. То есть, например, стальные детали соединяют стальными заклепками, медные — медными.

По форме закладных головок различают заклепки с полукруглой головкой, потайной головкой и плоской головкой (рис. 3).

Выбор формы заклепки зависит от того, где будет использоваться заклепочное соединение. Так, при клепке мостов, где нужна высокая прочность соединяемых частей, применяют заклепки с полукруглыми головками. Там, где мало свободного места, ставят заклепки с потайными головками и т. д. Посмотрите на рис. 4, и вы сразу поймете разницу между соединением впо-тай и простым заклепочным соединением деталей.

Запомните! Головка заклепки, образованная от расклепывания стержня, называется замыкающей.

Размеры заклепки с потайной головкой. К размерам заклепки относят диаметр, длину стержня и диаметр головки.

Длину заклепки, необходимой для прочного соединения деталей, определяют так. К толщине склепываемых пластин (деталей) прибавляют диаметр стержня заклепки. Допустим, что толщина двух пластин равна 6 мм, а диаметр стержня заклепки — 3 мм. Длина заклепки должна быть 9 мм, так как, проведя простое арифметическое действие, получим: 6 мм (толщина двух пластин)+3 мм (диаметр стержня заклепки) = 9 мм. Это и будет длина заклепки.

Приведем еще пример определения длины заклепки: толщина первой детали 5 мм, толщина второй детали 4 мм, диаметр стержня заклепки 4 мм. Длина заклепки равна: 5 + 4 + 4=13 мм.

Но чтобы соединение склепанных деталей было прочным, диаметры заклепок следует подбирать в зависимости от толщины деталей. Вот примерное соотношение:

Запомните! Для образования замыкающей головки при клепке впотай стержень заклепки должен выступать над склепываемыми деталями на величину своего диаметра.

Прочность и надежность заклепочного соединения зависят от качества клепки, правильного подбора и расчета заклепок по диаметру и длине.

Виды заклёпок

Различают три вида заклёпок.

Это стандартная заклёпка забивная с разными головками:

• заклепка, имеющая полукруглую головку, применяется для соединения металлических конструкций и используемая в машиностроении, самолетостроении и других видах производства, например, в строительстве ;
• заклёпка, имеющая потайную головку, применяется для соединения листовой стали, используется, в основном, в строительстве;
• заклёпка, имеющая плоскую или полупотайную головку, применяется при строительстве судов, при сооружении мостов и тому подобных;
• заклепка пустотелая, имеющая полукруглую головку.
