Замена диска циркулярной пилы black and decker

Как снять диск с циркулярной пилы?

Чтобы правильно снять полотно, требуется придерживаться следующей последовательности:

Для собственной безопасности нужно обязательно отсоединить электрический шнур от сети или снять аккумулятор
Для более удобной замены требуется установить инструмент на ровную жесткую поверхность
Чтобы начать откручивать болт, необходимо нажать на фиксирующий шпиндель, блокирующий вращение диска при откручивании
Открутить болт с помощью специального ключа, который входит в комплект
Вытащить болт и снять прижимную шайбу, удерживающую пилящее полотно
Переместить нижний направляющий рычаг, чтобы поднять защиту
Снять пилящий круг

Техника и правила безопасности при использовании дисковой пилы

Циркулярная пила — потенциально опасный электроинструмент. Правила безопасности при работе с ним сводятся к предупреждению механических и электротравм, возгораний и иных повреждений.

Рекомендации фирм-производителей по безопасной работе с циркулярными пилами:

использовать пилу вместе со специальной системой для отвода стружек;
работать только с применением средств индивидуальной защиты (очки, респиратор);
чистить пилу предназначенной для этого щеткой;
минимальное превышение высоты расклинивающего ножа над пильным полотном — 5 мм;
выполнять замену полотна только при полностью отключенном устройстве;
следить за порядком на рабочем месте. Допускать скопления большого количества опилок и пыли нельзя;
требование к рабочей одежде: она не должна быть слишком свободной, чтобы не попала в рабочий механизм;
мощность инструмента должна соответствовать объему и характеру работы. Например, использовать маломощный инструмент для перепиливания толстого бревна нельзя;
пользоваться дисковой пилой следует только в хорошо освещенном помещении;
не допускать приближения кабеля инструмента к рабочему диску.

Ни в коем случае нельзя пользоваться поврежденными и деформированными пильными полотнами. Допускается применение дисков только того диаметра, который прописан в инструкции к инструменту. Также запрещается:

работать с древесиной, которая содержит элементы из металла. Перед началом работы все скобы и гвозди следует удалить;
пользоваться пилой в состоянии болезни или даже небольшого недомогания;
эксплуатировать инструмент с неисправной пусковой кнопкой;
использовать пилу с неправильным расположением полотна.

При выходе из строя одной или нескольких комплектующих инструмента следует обратиться в сервисный центр. Это гарантия того, что при ремонте будут использованы только оригинальные запасные части от производителя.

Особенности технического обслуживания

Правильная организация ТО — гарантия того, что дисковая пила прослужит как можно дольше. Периодичность выполнения этих мероприятий зависит от интенсивности эксплуатации инструмента. Для профессиональных моделей замену вышедших из строя комплектующих и смазывание деталей нужно провести через 3 дня от начала использования. Для бытовых приборов частота техобслуживания составляет в среднем 6 месяцев. Все мероприятия, относящиеся к техобслуживанию, разделяют на 2 категории:

текущие;
периодические.

Под текущим обслуживанием понимают совокупность мероприятий, которые необходимо проводить после каждого использования пилы. Эти работы выполняет сам оператор:

проверка целостности рабочего кабеля. Нельзя переносить инструмент, держа его за шнур, а также сильно перегибать его при хранении;
очистка пилы от мусора и опилок по окончании эксплуатации (для чистки существует специальная щетка);
проверка юстировки комплектующих, корректности сборки, а также целостности корпуса;
периодическая подтяжка деталей крепления, по мере необходимости;
обязательная проверка полотна перед началом работы на предмет наличия повреждений, деформаций, сколов и трещин. При этом, диск обязательно должен быть хорошо заточенным.

Периодическое обслуживание — комплекс мер, которые проводятся по истечении официального периода наработки, который указывается компанией-изготовителем. Эти работы выполняются профессиональными мастерами — сотрудниками сервисных центров:

осмотр угольных щеток, их замена;
контроль исправности якорного коллектора;
проверка состояния обмотки двигателя;
смазка редуктора.

Важный момент, позволяющий существенно продлить рабочий ресурс дисковой пилы — применение оригинальных деталей от компании-производителя. Пользование аналоговой продукцией позволяет решить проблему лишь на непродолжительный период. Выход пилы из строя неминуем, а на гарантийный ремонт рассчитывать не приходится.

Выбираем циркулярную (дисковую) пилу для домашней мастерской

Какую же пилу предпочесть для домашней мастерской? Рассмотрим некоторые модели циркулярных пил (остановимся на пилах с питанием от сети, поскольку пилы на аккумуляторах имеют весьма ограниченную область применения) – бытовых и недорогих профессиональных.

Дисковая пила Skil 5866 AF

Эта модель выделяется из ряда подобных, строгим эргономичным дизайном и отличными техническими характеристиками. Эта пила очень удобна в работе благодаря особым прорезиненным рукоятям, которые позволяют легко удерживать инструмент и снижают вибрацию. Пила оборудована мощным двигателем (1.5 кВт) и универсальным 24-зубцовым пильным диском диаметром190 мм(скорость – 5500 об./мин), позволяющим делать пропилы глубиной до66 мм. Важная особенность этой модели – двойная лазерная указка, позволяющая не только выполнять точные распилы, но и показывающая толщину диска, за счёт чего можно видеть, сколько материала уйдёт в расход при распиловке. В комплекте с пилой предусмотрен пластиковый кейс и адаптер для подключения к промышленному пылесосу. Также на пилу можно установить мешок для сбора опилок и стружки. Стоимость этой дисковой пилы – порядка 7000 рублей.

Дисковая пила AEG HK 75 A

Эта модель дисковой пилы оснащены двигателем мощностью 1.4 кВт и диском диаметром210 мм(5600 об./мин). Передняя рукоятка пилы жёстко скреплена со штампованной опорной платформой, что обеспечивает устойчивость инструмента во время работы. Дополнительное удобство для эксплуатации привносит длинный (4 м) сетевой шнур, позволяющий выполнять работы, не пользуясь удлинителями.

Для того, чтобы не допустить самопроизвольное включение, производители снабдили эту модель пилы аварийным блокиратором кнопки пуска. В комплекте с пилой поставляется боковая линейка для точной распиловки материала и адаптер для подключения к промышленному пылесосу. Стоимость данной модели – порядка 7500 рублей.

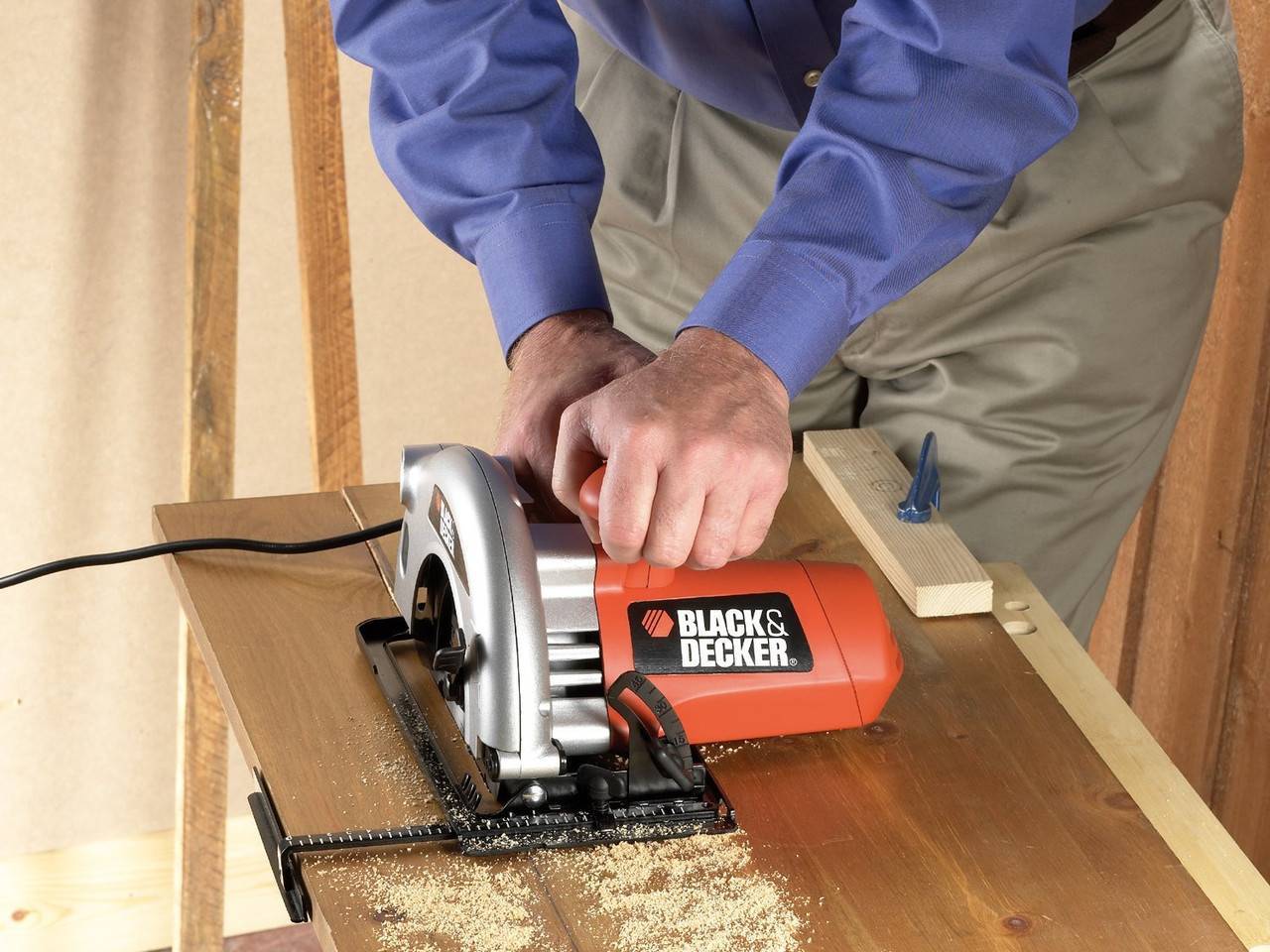

Циркулярная пила Black&Decker XTS1660KA

Это очень яркая и эргономичная модель. Её вес -2.2 кг, а броский дизайн делает её схожей с классическими пилами от SKIL. Пила оборудуется диском диаметром190 ммсо скоростью вращения 5000 об./мин и двигателем мощностью 1.6 к Вт. Глубина пропила у этой пилы –65 мм. Пила оборудована лазерной указкой, позволяющей делать максимально точные распилы. В основе конструкции данной модели – литая алюминиевая платформа. Гарантия от производителя – 2 года, а стоимость – порядка 7800 рублей.

Все рассмотренные выше пилы обладают примерно одинаковыми возможностями. Механизмы регулировки дают возможность менять глубину и угол наклона пропила (до 45 градусов).

Дисковая пила AEG HK75 Aпринадлежит к категории профессиональных. Однако особого внимания заслуживает модель Skil 5866 AF. Лазерная указка на ней более удобно расположена и, соответственно, меньше подвержена повреждениям. Передняя рукоятка изготовлена в более эргономичной форме, чем у пилы AEG HK75 A, и легче удерживается, чем прямая рукоятка пилы Black&Decker XTS1660KA. А также, указка пилы Black&Decker XTS1660KA не всегда позволяет увидеть непосредственное место распила, что может создать затруднения во время работы.

Разумеется, выбор инструмента – целиком и полностью индивидуальный вопрос, но нам более всего пришлась по нраву именно дисковая пила Skil 5866 AF.

Никогда нельзя забывать о мерах безопасности при использовании циркулярных пил. Необходимо внимательно изучить инструкцию, а во время работы обязательно использовать защитные очки.

Надеемся, что наш материал принёс Вам пользу и позволил получить представление о возможностях таких инструментов, как циркулярная пила. Желаем Вам удачного выбора и качественной и безопасной работы.

Как заменить диск циркулярной пилы?

Немного найдется инструмента более универсального, чем дисковые пилы (называют еще ручными циркулярными пилами). Для чего только их не используют: режут дерево, металл, пластик, шифер, ДВП, ДСП и другие подобные материалы. Заменив диск, полируют или шлифуют, нацепив щетку, снимают ржавчину. Так что инструмент и при строительстве бани или дома обязательно пригодится.

Называются дисковые пилы так из-за формы режущего элемента, который выполнен в виде диска с зубчатым краем. Размеры диска, материал из которого он сделан, форма и параметры зубцов, мощность электромотора — вот основные параметры, по которым выбирают инструмент.

Разбор аккумулятора

Аккумулятор шуруповерта – это самая дорогая его часть. Не удивительно, что многие люди предпочитают купить новый инструмент. Но если привыкли к шуруповерту и желания покупать новый нет, то можно попробовать вернуть к жизни аккумуляторную батарею. Итак, простая инструкция ниже расскажет, как разобрать аккумулятор шуруповерта:

В случае с разборным корпусом нам нужно просто открутить болты крепления.
Если же у шуруповерта безразборный тип корпуса, то сначала нужно удалить слой клея, а затем при помощи самореза разъединить сопрягаемые поверхности.
Демонтируем аккумуляторные банки. После того, как разобран аккумулятор шуруповерта, можно попытаться восстановить или заменить поврежденные части.

https://youtube.com/watch?v=MwRHF2_Dl3E

Шуруповёрт можно отремонтировать самостоятельно, изучив его устройство и принципы работы отдельных узлов.

Что можно резать

Использовать дисковые электрические пилы можно для продольного и поперечного распила древесины — как пиломатериалов (доски, вагонки, брусков), так и бруса и бревен. Но с бревнами работать может не ручная, а стационарная циркулярная пила. Из ручного инструмента скорее подойдет цепная пила.

Дисковые или циркулярные ручные пилы — один из самых универсальных инструментов

Кроме того ручной дисковой электропилой можно резать любой листовой материал — ДВП, ДСП, OSB, фанеру. Поменяв диск, можно распускать листовой металл (профилированный и гладкий), можно распиливать прутки арматуры и другие изделия из металла. Также можно при правильном выборе диска резать керамическую и некоторые виды тротуарной плитки, изделия из пластика, шифер, профили для гипсокартона, цветные металлы. Действительно универсальный инструмент, любимый многими мастерами.

Единственные работы, которые нежелательно делать этим инструментом — резать металлочерепицу. Любой производитель обязательно указывает, что использование дисковых пил недопустимо, иначе материал снимают с гарантии. Дело в том, что при работе летит много раскаленных искр, которые выжигают лакокрасочный слой. В результате уже через несколько месяцев на поверхности, в тех местах, где слой краски был выжжен, появляются множественные ржавые пятнышки. Ржа затем быстро распространяется по всему кровельному материалу. Потому ручные циркулярные пилы для раскроя металлочерепицы лучше не используйте. Для этой работы больше подойдут ножницы по металлу — ручные и электрические.

Так выглядит этот инструмент

Заклинило вал во время работы

Данная неполадка может случиться, когда по какой-либо причине во время работы инструмента нажимается стопор. Он предназначен для фиксации вала при замене оснастки и должен использоваться после полной остановки двигателя. В противном случае шток стопора ломается, и его обломки попадают в двигатель, вызывая заклинивание. Нередки случаи, когда это приводит к деформации вала якоря. Также следствием нажатия на стопор может быть раскол корпуса редуктора, обломки которого могут повредить шестерни и спровоцировать их заклинивание. Для решения проблемы потребуется замена якоря, стопора, ведущей (большой) шестерни редуктора и его корпуса.

В некоторых случаях редуктор может заклинить при полном разрушении подшипника.

Устройство и неисправности шуруповёрта

Все шуруповёрты устроены примерно одинаково. Они состоят из следующих функциональных узлов:

кнопка пуска;
широтно-импульсный регулятор;
электродвигатель;
транзистор;
планетарный редуктор.

Все компоненты прибора находятся в прочном и эстетичном корпусе, который имеет прорезиненую рукоятку, кнопки управления и регулировки, а также гнездо для установки аккумулятора (если шуруповёрт рассчитан только на работу от сети 220 В, аккумулятора у него нет).

При нажатии на кнопку пуска не до конца шуруповёрт может пищать. Это нормальное явление работы двигателей постоянного тока при запуске и на низких оборотах.

Зачем и как регулировать трещотку

Трещотка шуруповёрта — это муфта, предназначенная для ограничения усилия при вращении патрона. Её наличие в электроинструменте можно определить по вращающемуся кольцу с цифрами. Некоторые пользователи не понимают значения муфты и не трогают её. Используя трещотку, можно регулировать глубину ввинчивания самореза. В слишком мягкий материал шляпка крепежа легко утапливается и может пройти насквозь. При использовании мелкого крепежа очень высокий крутящий момент может его разрушить. Трещотка предотвращает срезание шлица у саморезов и износ бит шуруповёрта. Чтобы определить нужное значение на регулировочном кольце, сделайте несколько заходов, начиная с минимального.

Если шуруповёрт имеет режим сверления, то последним значком на муфте будет пиктограмма с изображением сверла. В этом положении используется максимальный крутящий момент.

Частые неисправности шуруповёрта

Поскольку все современные шуруповёрты имеют стандартную схему устройства, неисправности у них тоже, как правило, типовые. К основным дефектам этого инструмента относятся:

неисправность аккумулятора;
износ щёток;
поломка кнопки;
биение патрона;
отсутствие реакции на попытки включения или выключения;
работа с перебоями.

Все эти поломки вы сможете устранить самостоятельно, если у вас есть опыт работы с измерительными и паяльными приборами. В некоторых случаях придётся менять узлы полностью, так как не все детали продаются отдельно. Если ремонт редуктора или двигателя является для вас слишком сложной операцией, эти элементы можно полностью заменить или отнести их в мастерскую.

Замена на циркулярке Интерскол 190

Как и на других моделях циркулярных пил, представленных на отечественном рынке инструмента, крепление пильного диска Интерскол 190 представлено самозатягивающимся центральным винтом.

Как открутить и снять с ручной циркулярки, а также в какую сторону откручивается

Для замены пильного диска необходимо выполнить следующие действия:

Прежде всего, отключить инструмент от сети электропитания. Затем отвести нижний элемент защиты режущего элемента в крайнее верхнее положение и зафиксировать. Сделать это можно при помощи банковской резинки для денег.
На передней рукоятке найти и нажать клавишу фиксации шпинделя. Затем, не отпуская клавиши, второй рукой провернуть пильный диск до полной его фиксации.
Не отпуская клавишу блокировки при помощи накидного ключа с головкой на 13 открутить центральную фиксирующую гайку.
Снять фиксирующую и центровочную гайку. После этого, приподняв пильный диск вверх, отвести в сторону, тем самым демонтировав его.

Как правильно установить

Установка пильного диска начинается с выбора правильного направления вращения. Для этого на корпусе пилы и на торце пильного диска нанесены стрелки, указывающие направление распила. Их направления должны совпадать.

Монтаж и фиксация диска производится в следующем порядке:

Завести диск на место и одеть его на втулку шпинделя.
Сверху диска установить центрующую втулку. При монтаже необходимо совместить продольные проточки на центровочной втулке и валу.
Установить фиксирующий болт в посадочное отверстие на шпинделе ручной дисковой пилы.
Нажав клавишу принудительной фиксации вала, ключом с головкой на 13 закрутить фиксирующий болт.
Отсоединить резинку, фиксирующую подвижный элемент защиты и отвести его в исходное положение.

После этого можно подключать инструмент к сети переменного тока и начинать работать циркуляркой.

Посмотрев видео, можно более детально ознакомиться с процедурой демонтажа и установки пильного диска на ручной циркулярке Интерскол ДП190.

Что делать, если не откручивается

В процессе пиления древесины диск может сталкиваться с более плотным материалом, таким как сучки или метизы. В результате происходит кратковременное заклинивание диска и проворачивание шпинделя. Это приводит к более сильному закручиванию фиксационного болта.

Также рекомендуем почитать актуальный рейтинг лучших циркулярных пил, а также как правильно выбирать циркулярку для дома.

Демонтируем патрон

Мы прошлись по общему разбору, теперь стоит разобрать те части, которые требуют замены или ремонта чаще всего. Перед тем, как разобрать патрон шуруповерта, нужно определить, какое у него крепление. Их существует два вида: резьбовое и конусное.

В случаем с первым типом нам нужной выкрутить винт по часовой стрелке, а затем зажать шестигранник и ударить по нему несколько раз молотком. С конусным креплением дела обстоят ещё проще – нужно сделать несколько ударов молотком, тогда патрон сам выпадет.

Иногда резьбовое крепление может не поддаться стандартном методу разбора, тогда нужно совершить следующие действие:

Положить инструмент на ровную поверхность.
Включить его.
Определить, влияет ли удар шестигранника о поверхность на положение патрона.

https://youtube.com/watch?v=40bIXmSmMBE

Если эти действия не привели к нужному результату, то остается последний вариант – полный разбор шуруповерта. Далее нужно извлечь шпиндель и редуктор, зажать узел в тисках и выкрутить патрон при помощи трубного ключа. Теперь вы знаете, как разбирается патрон шуруповерта, осталось познакомиться с разборкой аккумулятора.

Основной разбор шуруповерта

Мы будем рассматривать аккумуляторные инструменты, потому что они более универсальны, а значит – и востребованы. Скорее всего перед вам лежит инструмент по форме как пистолет. В пластмассовом корпусе всегда есть отверстия для охлаждения электромотора. Если провести разрез, то перед нами будут:

редуктор;
регулятор оборотов;
транзистор, предназначенный для регулирования оборотов;
реверс;
электромотор.

Пожалуй, самыми известными шуруповертами являются модели Макита, поэтому как разбирается шуруповерт мы рассмотрим на примере этой фирмы:

Первым делом нужно снять корпус с аккумуляторной батареей.
Следующим шагом будет откручивание винтов, которые скрепляют две части корпуса.
Достаем все элементы, которые обнаружили в корпусе инструмента.
Разъединяем редуктор и электромотор.
Демонтируем переключатель оборотов.
Снимаем кнопку реверса.

Снимаем и меняем диск на циркулярной пиле

В связи с конкуренцией на рынке постоянно увеличивается выбор электрического инструмента, а цены становятся доступнее. Сейчас их с удовольствием дарят женщины мужчинам на 23 февраля или родственники и друзья на день рождения. Практически каждый второй хозяйственный мужчина имеет собственную дисковую циркулярную пилу.

Со временем круги выходят из строя (тупятся или ломаются), их необходимо заменять в зависимости от материала, с которым нужно работать. Например, полотном для резки металла нельзя пилить древесину. Поэтому умение правильно и быстро снять диск, поставить новый необходимо каждому.
