4 самых популярных вида фрез по дереву для ручного фрезера, а также что это за оснастка и в чем ее назначение

Геометрические параметры

Совместимость фрезера или станка с конкретным фрезом определяется геометрическим параметрами. В частности, размер хвостика влияет на то, сможет ли установится цанговый зажим. Цанги используются с диаметром в миллиметрах 6,12 или 18. Определяется это сугубо индивидуально, иногда мастера даже слегка подстраивают инструменты, если наблюдается колебание даже в десятой части.

Внимательно следите за тем, чтоб не допустить использования инструментов и фрез, не рассчитанных на работу друг с другом. В частности, не допускается монтировать в дюймовую цангу фрезы с миллиметровым хвостиком и наоборот. Прибор может заработать и вам сначала будет казаться, что все нормально. Но в конечном итоге он поломает инструмент.

Также внимание обратите на способ установки, а точнее на то, насколько он комплектуется с исходным. Предназначаются:

  • насадочного типа фрезы для шпинделя стационарного прибора 32 миллиметра;
  • пальчиковые с диаметром от 6 миллиметров.

Несоответствие характеристик приведет к поломке инструментария.

Диаметр и размер хвостовика

Хвостик используется для фиксации оборудования. Выполняется:

  • конический;
  • цилиндрический;
  • с лыской для избегания проскальзывания.

Монтируется подшипник, который выступает в роли упора — его легко заменяют в процессе износа. Диаметр может достигать 6 до 12 миллиметров — подбирается индивидуально для конкретной модели.

Материал лезвий

Насадки выполнятся из теодолитных или сборных конструкций. Выделяют фрезы из:

  • быстрорежущей стали HSS;
  • твердосплавных пластин НМ.

Первые действенные на мягкие породы, вторые — твердые.

Расположение режущих элементов

Конструкции могут располагаться по-разному:

  • вертикальные;
  • наклонные.

Конечно, меняется диаметр насадки, что позволяет делать разные отверстия, форма заточки, то есть самого инструмента в наклонных, что влияет на возможности поверхностной работы. В продаже сейчас встречаются многочисленные фрезы для ручного прибора, позволяющие проводить целый комплекс работ по дереву.

Классификация

В соответствии с общепринятой классификацией для обработки дерева применяют фрезы форм, отраженных в таблице.

Виды фрез по деревуОсновные виды работ
ТорцевыеОбработка торцевых поверхностей
КонусообразныеОбработка любых пород дерева под разными углами
V-образныеГравировка надписей, снятие фасок под углом 45° и выполнение V-образных пазов
ДисковыеВыполнение горизонтальных пазов различных размеров для отрезных работ
ПрофильныеДекорирование изделий
ФальцевыеФрезеровка четвертей
КалевочныеСкругление кромок
Ласточкино гнездоВыполнение шиповых соединений различного вида
ФигирейныеОбработка кромок филеночных деталей
ГалтельныеСоздание галтелей (желобков) на кромках изделий

Существуют разнообразные подвиды, отличающиеся по конструкции, форме лезвий, применению.

Так, с помощью шарового (шарообразного или сферического с круглой головкой) инструмента можно выполнять художественную резьбу по дереву. Есть изделия специального назначения, применяемые для резки ламината, деталей мебели, ручек, поручней.

Комбинированный вид представляет собой комбинацию пазовой фрезы и шиповой, применяется для сращивания досок.

Погружные инструменты применяют для фрезеровки пазов. Для получения аккуратных пазов выпускают модели с удлиненным хвостовиком.

Работа по металлу

Фрезеровка металла ручным фрезером производится в очень редких случаях, так как данный инструмент не предназначен для этих целей. Иногда его применяют для зачистки сварных швов или раззенковки отверстий. Также допускается работать данным инструментом для обработки изделий из алюминия, меди, бронзы и латуни (для выборки пазов). В агрегат устанавливается твердосплавная пазовая фреза, и происходит фрезеровка детали обычным способом.

Иногда ручной фрезер используют для гравировки узоров на плоскостях из цветных металлов. В таком случае используются такие же шаблоны и приспособления, как и для работ по дереву, только в цангу фрезера зажимаются специальные гравировальные фрезы.

Концевые фрезы

Главной их особенностью является наличие режущих кромок на торце рабочей части.

Это вовсе не означает, что они работают только с применением осевой нагрузки. У них также могут быть задействованы боковые кромки, позволяющие перемещать фрезу в плоскости опорной площадки фрезера, проделывая различные пазы и выборки в материале. Они могут иметь разное число режущих кромок, а соответственно, разную чистоту обработки материала.

Концевые фрезы чаще всего бывают монолитными, но встречаются и составные. Ярким примером такой могут выступать корончатые фрезы, чаще используемые с дрелью.

Виды фрезерных насадок по дереву для электродрели

Рассмотрим популярные виды фрез по дереву применяемых вместе с дрелью.

Сверло

Вал (шпиндель) фрезера, вращающий фрезу, выдает от 10 000 об/мин до 30 000 об/мин.

Электродрель в среднем в 10 раз меньше, максимум 3000 об/мин. Шуруповёрт на первой скорости всего 400 об/мин, на второй до 1500 об/мин.

На таких оборотах с дрелью очень хорошо работают сверла – фрезы. В первую очередь это сверло Форстнера. Его называют сверлом, так как эта оснастка предназначена для сверления отверстий. Но по конструкции это фреза.

Сверло Форстнера

Конструкция этой фрезы очень удачная и эффективная. Потому такие фрезы широко применяются во всем мире. Имеет три рабочих элемента:

центральный заточенный конус

Центрует фрезу, не давая ей смещаться в стороны, что особенно важно при начале сверления;

боковые режущие (подрезающие) резцы. Чисто прорезают окружность диаметр отверстия, сводя к минимуму порывы и сколы заготовки вокруг отверстия;

горизонтальные (основные) резцы

Расположены строго перпендикулярно к оси сверления, и также ровно выбирают дно отверстия, если оно не сквозное.

Это важно при сверлении отверстий под посадку круглых мебельных элементов, прочих столярных деталей. Обычное спиральное сверло с конусной заточкой внизу оставляет такое же конусное отверстие

Сверло Форстнера сверлит отверстие с прямым «дном».

Пазовая

Обычная пазовая фреза от ручного фрезера для дрели практически не подходит. Можно попытаться выбрать паз дрелью и с ее помощью, но работа будет выполняться грубо и медленно. По вышеуказанным причинам – у дрелей низкие обороты. Компенсируют низкие обороты пазовые фрезы специально для дрелей особой конструкции.

На фото пазовая фреза и результат её работы.

По сути, это напильник (рашпиль) по дереву с крупным зубом, но не плоский, а круглый.

Торцевая, для снятия фаски, кромочная

Обработку кромок и торцов заготовок, снятие фасок обычно выполняют ручным фрезером. Возможно выполнить такие операции и с помощью дрели, если использовать подходящую оснастку. Пример фрезы для снятия фасок с продольной кромки и торцов заготовок с помощью дрели:

Под петли

Выбрать посадку под плоские дверные и рамные петли с помощью дрели весьма затруднительно. Для этого используется ручной фрезер. Но выборку под круглые петли сделать легко и просто даже шуруповертом. Для этого применяется вышеописанное сверло Форстнера подходящего диаметра.

Рекомендуем почитать статью о том, как врезать дверные петли ручным фрезером.

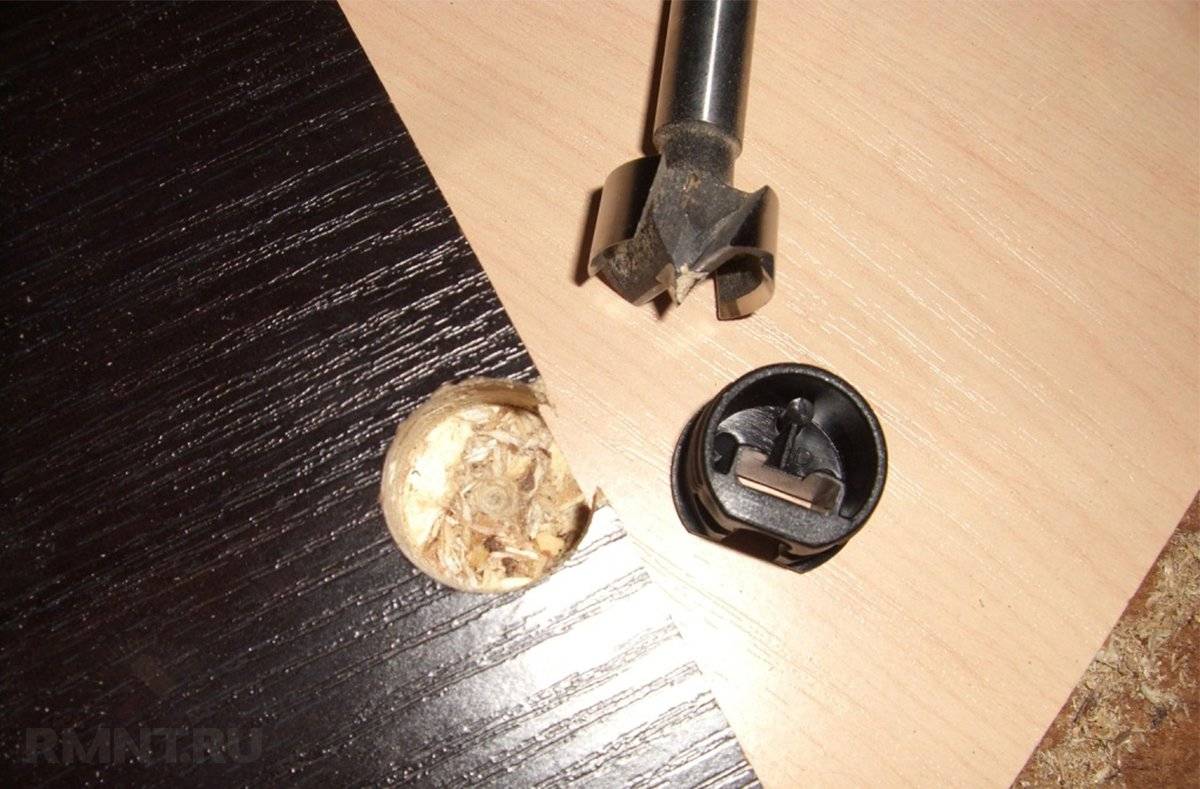

Мебельные петли с круглым посадочным элементом имеют стандартные размеры. Именно на них ориентируются производители фрез. Поэтому в продаже всегда можно найти сверло Форстнера подходящего для круглых мебельных петель диаметра.

Пример такого использования на следующем видео:

Дисковая

Конструкция таких фрез для дрелей понятна из названия. Это маленький диск с режущими зубьями. Работает по такому же принципу, что и большие диски для циркулярных пил. Но применяется ввиду малой мощности и оборотов дрели и размеров самого диска не для пиления. Может подойти для вспомогательных работ при разных столярных операциях. При этом могут потребоваться специальные приспособления для зажима и фиксации дрели.

Пример дисковой фрезы для дрели:

Трубчатая (коронка)

Широко распространенная и очень эффективная для дрелей оснастка. С помощью коронок вырезают отверстия разного диаметра.

Набор коронок разного диаметра

В наборе:

  • два хвостовика разного размера для посадки коронок, один с центрирующим сверлом, которое переставляется;
  • набор самих коронок;
  • шестигранный ключ для фиксации коронок на хвостовике.

Есть трубчатые фрезы других конструкций. Они выглядят как обычное спиральное сверло большого диаметра, полое внутри. По окружности торца – режущие кромки.

Также есть подобие сменных коронок как на фото, но вместо монолитной чаши с зубьями применяется гибкая круглая пилка. Оснастка слабая, но хорошо подходит для мягких тонких материалов. Такая оснастка относится уже не к фрезам, а к кольцевым пилам, хотя выполняет те же задачи, что и фрезы коронки.

Шарошка

Шарошка – это оснастка, которой дорабатывают уже сделанные отверстия или обработанные поверхности. Например, просверлено круглое отверстие, а деталь для посадки имеет овальную форму или просто немного не влезет по размеру. Для подгонки используют шарошки. Они бывают разной формы и из разного материала, в том числе из абразивного камня. Хотя абразив можно назвать фрезой только условно. Классические фрезы шарошки из металла. Пример набора такой оснастки на фото:

Также рекомендуем почитать интересную статью про разновидности фрез для ручного фрезера.

Творчество без границ

Фрезерное оборудование незаменимо при обработке древесины. С его помощью можно превратить деревянную заготовку в изящное декоративное изделие. Это оборудование чаще всего используют профессионалы, но и любители с опытом тоже смогут его освоить. Использование механизмов — задача не из лёгких, поэтому прежде чем приступить к работе с их применением, необходимо обеспечить себе комфорт и безопасность. Очень важна организация рабочего места. Домашний мастер должен помнить о том, что во время работы есть вероятность повреждения не только фрезы или механического устройства, но и здоровья.

Деревообработка — это не только работа за станком, но и подготовка рабочего места, планирование последовательности выполняемых работ. Прежде чем начать фрезерование, нужно подобрать подходящий тип фрезы для конкретной задачи, с учётом её формы и размера. Следует подобрать скорость работы машины и глубину резки и не забывать о том, что обрабатываемый материал необходимо надёжно прикрепить к столу.

В зависимости от конкретного типа фрезерного устройства правила их использования во многих аспектах разные. На сегодняшний день широко используются вертикально-фрезерные машины, в которых шпинделя расположены над рабочим столом. Они отлично зарекомендовали себя при такой операции, как фрезерование по дереву при обработке краёв полок и круглых столешниц, изготовлении паза, выполнении соединения деревянных деталей. При обработке круглых конструкций незаменимым дополнением является специальный циркуль с опорной пластиной, который обеспечивает точность обработки.

Работая с фрезером, необходимо научиться вести его спокойно, плавными движениями. Ключевым моментом является правильное и безопасное перемещение обрабатываемого материала. Нельзя это делать слишком медленно, поскольку на древесине могут появиться пятна от ожогов, что может привести к повреждению материала.

Сколы появляются при выполнении фрезерных работ по дереву против направления волокон древесины. За один проход надо выполнять фрезерование на глубину до 8 мм, некоторые модели дают возможность настройки с точностью до 0,1 мм. Глубокие пазы и четверти нужно фрезеровать в несколько проходов.

Разновидности диаметра хвостовика

Первое, на что нужно обратить внимание, это — совместимость основного инструмента и оснастки. В специализированных магазинах широкий выбор сменных фрез различной конструкции, и при покупке нужно уточнить диаметр хвостовика

Для этого стоит посмотреть в паспорте изделия стандарт, по которому он сделан.

Обычно в комплекте предусмотрено два вида крепления. В метрической системе это размеры 6,8 и 12 мм. Почти все отечественные производители предлагают этот стандарт. Импортные изделия часто имеют дюймовые комплектующие. Цанги имеют размеры 6,35 и 12,7 мм. Оснастку разных стандартов менять нельзя. Рабочий ход цанги всего несколько десятых миллиметра.

Кромочные фрезы по дереву

Сегодня кромочный фрезер получил весьма широкое распространение. Это связано с тем, что подобный инструмент часто применяется для изготовления кромок заготовок из дерева. Фрезы кромочные пазовые встречаются в распространенных профессиональных наборах. В эту группу включены следующие варианты исполнения инструмента для фрезера по дереву:

  1. Профильные используются для получения требуемой кромки. Они получили весьма широкое распространение, при изготовлении применяются самые различные сплавы, большая часть характеризуется высокой устойчивостью к износу.
  2. Фасонные или калевочные применяются для закругления формы. Получаемая выпуклая форма составляет ¼ окружности.
  3. Довольно часто перед специалистом стоит задача в снятии фаски строго под углом 45 градусов. Подобная операция проводится крайне часто, что определяет широкое распространение инструмента для обработки дерева.
  4. Пазы в кромочной части изделия получаются при использовании дисковых фрез. Они могут изготавливаются при применении различных сплавов, некоторые обладают повышенной износостойкостью.
  5. Фальцевые используются для выборки четверти в кромочной части изделия. Стоит учитывать, что при установке подшипника можно использовать инструменты при обработке прямых и криволинейных заготовок. Этот конструктивный элемент существенно повышает стоимость изделия, что стоит учитывать. Для регулировки формы паза могут устанавливаться подшипники самой различной формы. При их изготовлении применяется нержавеющая сталь с высокой прочностью. Именно поэтому инструмент прослужит в течение длительного периода.
  6. Фигерейные относятся в особую группу инструментов по дереву.
  7. Гальтельные получаются для вырезания специальных желобков в кромке на ¼ окружности.

Чаще всего кромочные фрезы для обработки дерева имеют упорные подшипники. Этот элемент требуется для предотвращения избыточного заглубления. Режущая часть может быть расположена выше или ниже подшипника.

Часто встречается ситуация, когда нет подшипника. Для получения требуемого результата применяется специальный шаблон или копировальная втулка, а также параллельный упор. Фигерные варианты исполнения характеризуются большим диаметром и весом, за счет чего увеличивается передаваемая нагрузка. Именно поэтому при изготовлении создается 12-миллиметровый хвостовик. Область применения заключается в применении в качестве оснастки для стационарных конструкций.

Основные типоразмеры

Ручные фрезеры получили повсеместное распространение благодаря простоте использования и возможности выполнять тонкие операции на габаритных деталях. Однако они вовсе не универсальны, по большей части из-за ограниченных размеров режущего органа — фрезы.

Нельзя сказать, что абсолютно все фрезы являются взаимозаменяемыми. Они отличаются по диаметру хвостовика и должны точно соответствовать размеру цанги вашего инструмента. Ходовыми считаются фрезеры с посадочным размером 6, 8 и 12 мм.

Фрезы разных размеров имеют свою специфику работы. В то время, как небольшими фрезами с глубиной захвата в 10–15 мм можно орудовать относительно свободно, более глубокая выборка потребует медленной подачи с небольшим усилием. А если обработке подлежит деталь высокой твёрдости, потребуется ещё и существенное повышение оборотов.

Приспособления и как ими пользоваться

Вместе с фрезером используются два простых приспособления – параллельный упор (направляющая) и циркуль. Они входят в комплект поставки с большинством моделей.

Параллельный упор

Это планка, которая крепится на двух пластинах или круглых стержнях, которые вставляются в проушины на опорной платформе фрезера и фиксируются винтами с барашками. Планка движется по одной стороне заготовки, фреза обрабатывает другую сторону.

Планка не дает отходить фрезеру в одну сторону, наружу. При это фрезер может «нырнуть» вглубь заготовки, если фреза без ограничительного подшипника внизу.

Параллельный упор (направляющая) используется только при обработке заготовок с ровными сторонами (обрезная доска или брусок). Есть ограничения для использования по ширине заготовки:

  • на слишком широкую заготовку не хватает длины пластин;
  • на узких заготовках, не выходящих за край платформы, планка не достает до заготовки.

Потому применяется достаточно редко.

Циркуль

Вставляется в проушины платформы так же, как и параллельный упор, но имеет не две, а одну платину (штырь). На конце – центрующий заточенный конус (игла). Применяется для поверхностной выборки кругов и полукругов.

Иногда фрезером делают сквозную выборку, то есть вырезают круг полностью за несколько проходов, а затем обрабатывают круг кромочной или профильной фрезой. Способ подходит для изготовления дверных и прочих арок, нанесение орнаментов с полукруглыми и круглыми элементами.

Иногда фрезер используют в стационарном положении, монтируя его в стол фрезой вверх. Но стол нельзя считать приспособлением, это отдельная конструкция.

Что нужно учитывать, если вы хотите превратить дрель во фрезер?

  • Подшипники вала рассчитаны только на продольную нагрузку, вдоль оси. Некоторые виды фрез подразумевают приложение поперечного усилия – это изнашивает механизмы дрели.
  • Обороты вала дрели, как правило, ниже оборотов фрезерного станка (иногда различие доходит до 10 раз). Поэтому высокоскоростные фрезы однозначно не подходят.
  • Режим охлаждения (точнее вентиляционные отверстия) могут быть не защищены от попадания стружки и опилок при фрезеровании.
  • Мотор не рассчитан на длительную работу (по причине перегрева), требуется периодически давать время на отдых (охлаждение).
  • Рукоятки дрели не приспособлены для точного позиционирования относительно обрабатываемой детали.

Кроме того, патроны у дрели и традиционного станка отличаются. Фреза должна быть очень прочно зафиксирована, иначе под нагрузкой возможно выпадение наконечника. Помимо риска получить травму, можно банально испортить заготовку.

Разумеется, дрель должна быть оснащена держателем, который зафиксирует ее на рабочем столе, или хотя бы направляющей.

Работать с фрезой, удерживая инструмент на весу руками, опасно.

Концевые фрезы

Концевая фреза по дереву

Концевые приборы в конструкции и внешнему виду схожи с обычным сверлом. Отличительной чертой является отсутствие конусной части на конце фрезы. На торцевой части, расположенной к боковым сторонам под углом 90 градусов изготовлены зубья резки. Конструктивная особенность позволяет выполнять различные операции. К основным видам производимых работ относятся:

  • Изготовка изделий с пазами определенной глубины, сквозных отверстий.
  • Раскрой изделий.
  • Сверление, либо обработка кромок детали.

Основными функциями ручного фрезера концевого типа фрез предусмотрено получение в детали пазов замков и петель, устанавливаемых в дверях. Комплект отличается многофункциональностью, с помощью подготовленного оборудования и грамотного подхода можно выполнить множество интересных элементов.

Какие работы можно делать фрезером по дереву

Пошаговые технологии работ, которые выполняются ручной фрезой по дереву: выборка пазов, заточка торцов и кромок, врезка замков, пазо-шиповое соединение.

Работы по выборке открытых и глухих пазов

Для фрезеровки в деревянной заготовке открытого паза работает такой алгоритм:

  1. Опустить рабочую головку фрезера на нужную глубину, надёжно зафиксировав обрабатываемое изделие.
  2. Подключить станок к электросети, запустить двигатель и приступить к фрезерованию.
  3. После того, как фреза полностью сделает паз, её поднимают, а зажим фиксатора ослабляют.
  4. Выключить фрезер.

Открытая выемка

По такому же принципу выбирается глухой паз, с той разницей, что работа начинается не от кромки, а от начала планируемой выемки.

Выборка глубоких пазов

Перед вырезанием в деревянной детали глубокой выемки стоит отталкиваться от основного принципа. Каждый проход насадкой фрезерного станка по обрабатываемой зоне деревянной заготовки требует выставления нового показателя глубины. При этом, в момент корректировки фрезер необходимо выключить.

Для получения ровной поверхности глубокого паза рекомендованная величина погружения – от 5 мм. А вот последний слой стоит обрабатывать при глубине до 1,5 мм.

Вырезание узкого паза

Чтобы выбрать фрезером в деревянной заготовке паз малой ширины, дополнительно используют плоское основание. Речь о фанерном листе или тонкой деревянной плите. Это приспособление закрепляется на подошве фрезеровального станка. Чтобы обеспечить движение насадки фрезера по прямой, с обеих сторон основания монтируют специальные направляющие стержни, которые должны находиться на одинаковом расстоянии от режущей насадки и обязательно на одной линии с ней. Также стоит убедиться, что стержни равномерно прижимаются к боковинам обрабатываемой деревянной заготовки.

Помощь основания с направляющими стержнями

Сделать заточку торца

Чтобы правильно обработать фрезером торцевую сторону деревянного изделия, достаточно соблюдать два принципа:

  • Сначала выполняют пологий срез. Ручным фрезерным станком ведут по направлению движения режущей насадки. Эти действия позволят получить на торцевой поверхности равномерное снятие слоя дерева.
  • Чтобы очистить торец, фрезер ведётся против направления вращения режущей насадки.

Как сделать декоративную отделку

Благодаря хорошей податливости древесины на этом материале мастера могут фрезеровать рисунки и узоры разной сложности и формы.

Декоративная отделка

Кроме ручного фрезерного станка по дереву, в работе требуются несколько вспомогательных инструментов:

  • тиски;
  • стамеска;
  • лобзик.

Работы по выпиливанию декоративной отделки фрезером по дереву состоят из трёх основных стадий:

  1. Перенос на деревянную поверхность изображения так, чтобы оно хорошо отпечаталось. Вариант – использовать трафарет, обводя контуры узора чёрным маркером без содержания спирта.
  2. По этим контурам водят фрезером, достигая желаемого рисунка.
  3. Послойное снятие дерева даёт изображению больше объёмности.

Работы по врезке замков

С помощью ручного фрезера по дереву можно также вырезать пазы под будущий замок. Эта процедура выполняется в следующей очерёдности:

  1. На инструмент требуется установить прямую пазовую фрезу диаметром на 0,5 мм больше, чем планка замка.
  2. Задать глубину погружения 3 мм.
  3. Закрепить на подошве станка параллельный упор.
  4. Пластину замка приложить к торцевой стороне двери, обвести её контур карандашом.
  5. Найти центр кромки двери, и вдоль дверного полотна провести через него линию.
  6. Фрезер по дереву с параллельным упором устанавливается на торец двери. Проводится центровка фрезы по размеченной линии, упор фиксируется в данном положении.

Фрезерный станок ставится на торец двери

  1. Выполняется фрезеровка обрабатываемого участка по всей длине. В результате получится широкая выемка небольшой глубины под переднюю пластину замка.
  2. К полученному пазу прикладывают замок и размечают начальную и конечную точки глубокой выемки.
  3. Установить прямую пазовую фрезу по дереву диаметром, немного превышающим толщину корпуса врезного замка. Хвостовик оснастки должен быть такой длины, чтобы можно было выбрать паз глубиной на 3 мм больше высоты корпуса замка.
  4. Зажать фрезу в цанге.
  5. Задать с помощью регулятора глубину погружения, которая будет достаточной для вставки корпуса замка.
  6. Выполнить сверление на установленной глубине по всей длине участка.
  7. После проработки режущую часть стоит слегка вытянуть из паза на 1-2 мм, и выполнить несколько проходов фрезером вперёд-назад. Затем фреза вновь погружается глубже, и процедура повторяется. Это делается для получения ровных стенок и дна паза.

Готовый паз для замка
