Адгезиметр. Контролируем строительные работы

Классификация сил адгезионного взаимодействия и способы их оценки

Выделяют следующие виды механизмов адгезионной связи:

Электромагнитный, который действует на поверхности контакта двух тел, очищенных от загрязнений, окислов и т. д. На практике такая связь встречается редко, в основном на межатомном уровне.
Электростатический, проявляющийся во взаимодействии пар ионов с противоположным знаком. Характерен для поверхностей, способных активно накапливать при трении электростатические заряды.
Металлический, при которых на ряде участков контактируемых изделий происходит молекулярное сцепление поверхностей, локализуемое в поверхностных слоях.
Ковалентный, когда молекулярное сцепление происходит под влиянием сильных поперечных сил, прикладываемых к фрикционному контакту: под действием этих сил совершается взаимный переход электронов с одной поверхности на другую, т. е., диффузия.

Соответственно этому существует и несколько принципов измерения усилия адгезионного сцепления. Все они учитывают изменение реальной площади контакта под воздействием внешних сил, возникающие при этом напряжения, а также изменение основных показателей поверхностных плёнок и микрогеометрии контакта.

Коэффициент адгезии зависит от:

• Микротвёрдости поверхности по Виккерсу: с повышением твёрдости и модуля упругости адгезия снижается;
• Кристаллической структуры контактируемых материалов;
• Шероховатости смежных поверхностей;
• Состава атмосферы, где происходит контакт.

С учётом этого применяются два расчётных способа оценки силы адгезии. При первом из них определяется коэффициент адгезии k, который зависит от твёрдости по Виккерсу HV зависимостями вида:

k = (140,2878/HV) – 0,1648, если HV < 400;

k = 1/(0,0694HV-23,3015), если HV < 400.

При втором методе определяется адгезионный параметр Θ, служащий критерием влияния на износ и сцепление именно адгезии, а не поверхностных неровностей. Θ предлагается рассчитывать по формуле

Θ = Е·z1,5/β0,5γ, где:

— Е – модуль упругости;

— z – наибольший радиус кривизны поверхностей (можно использовать стандартный параметр Ra);

— β – среднее значение радиуса кривизны профиля;

— γ – энергия отрыва одной поверхности от другой.

Если Θ > 10, то адгезия несущественна, и её можно не учитывать.

Сложность всех расчётных методов заключается в способе оценки результата. Поэтому на практике используются адгезиметры, реализующие разные технологии определения прочности сцепления поверхностей. В качестве критерия выбирается время, сила или энергия, а для динамических систем – ещё и количество циклов до разрушения.

ОБЩАЯ ЧАСТЬ

1.1. Технический регламент устанавливает проведение операционного контроля качества устройства гидроизоляции подземной части строящихся и реконструируемых зданий и сооружений с целью обеспечения нормативных требований к надежности и качеству строительной продукции.

1.2. Регламент предназначен для производственного персонала строек, осуществляющего операционный самоконтроль качества строительных работ, специалистов строительных организаций или специальных служб, привлекаемых со стороны, органов Госархстройнадзора, технического надзора заказчика и других городских структур, осуществляющих функции контроля (надзора) за качеством строительного производства.

1.3. Настоящий регламент распространяется на устройство гидроизоляции подземной части зданий (мастичная, оклеечная, дренажная, внутренняя при отрицательном давлении) при возведении и реконструкции зданий и сооружений.

1.4. Регламент составлен на основе требований СНиП 3.04.01-87 «Изоляционные и отделочные покрытия», ведомственных строительных норм (ВСН) на применение элементов дренажей.

Разработан: ГУП «НИИМосстрой»

Утвержден: Начальник Управления экономической, научно-технической и промышленной политики в строительной отрасли А. И. Воронин

Дата введения в действие: «30» июня 2000 г.

1.5. При устройстве гидроизоляции из битумно-полимерных материалов, для укладки которых используется наплавляемый способ, следует руководствоваться «Правилами пожарной безопасности при производстве строительно-монтажных работ» ППБ-05-86, утвержденных Главным Управлением пожарной охраны МВД СССР 26.02.86 г. по согласованию с Госстроем СССР от 27.02.86 г. № ДП-1042-1 и «Правилами пожарной безопасности в Российской Федерации» ППБ-01-93, введенными в действие приказом МВД РФ № 536 от 14.12.93.

1.6. Под дренажной гидроизоляцией подразумевается монтируемые по вертикальным поверхностям фильтрующие элементы, являющиеся составной частью пристенных дренажей.

1.7. В Регламенте приведены наиболее принципиальные контролируемые параметры качества внутренней гидроизоляции. В существующих гидроизоляционных системах, основанных на применении различных материалов (цементосодержащих, мастичных, полимерных) могут вводиться дополнительные параметры качества, характерные для каждой конкретной системы.

NOVOTEST Ц1-М

Прибор для определения адгезии и устойчивости покрытий к царапанью NOVOTEST Ц1-М предназначен для контроля адгезии (силы сцепления) лакокрасочных покрытий с основанием по ASTM D 2197 «Метод определения адгезии органических покрытий с помощью царапания». Устройство соответствует требованиям ISO 12137-1, ASTM D 5178, ASTM D 2197. Прибор отличается от своих аналогов, изготавливаемых в странах СНГ, полным соответствием всем необходимым стандартам.

Принцип действия прибора основан на воздействии индентора (режущего инструмента) на покрытие, с определенной нагрузкой. Покрытие предварительно наносится на подложку. Подложку с покрытием укладывают на подвижный столик прибора и выполнят его протяжку. После чего происходит визуальная оценка покрытия, на предмет его разрушения (выцарапывания). Степень проникновения режущего узла в покрытие может быть разной – в зависимости от цели испытания и приложенной нагрузки. Это может быть либо поверхностный след на изделии, либо полное разрушение.

Цель проверки адгезии

При эксплуатации строения испытание гидроизоляции на адгезию требуется, если на объекте имеются протечки воды или влага проступает на каких-то участках. Появление влаги говорит о том, что с наружной стороны фундамента, стен или кровли нет гидроизоляции или она повредилась.

Существующая изоляция может пропускать влагу по разным причинам:

• Некорректно выбранный материал;
• Материал низкого качества;
• Неправильное хранение или транспортировка материала;
• Неправильная технологии обработки поверхностей гидроизоляцией.

Испытание адгезии при эксплуатации здания позволит:

• Определить причину образования протечек;
• Определить проблемные участки;
• Определить варианты устранения дефектов;
• Подготовить официальную претензию с экспертным заключением;
• Обратиться в суд с экспертным заключением.

Во время строительства объекта испытание адгезии тоже может проводиться. Самое главное – это создать надежную изоляцию на стадии возведения здания. Неправильная защита способна привести к различным последствиям:

• Образованиям протечек и подтоплениям;
• Формированию трещин на фундаменте и стенах;
• Скапливанию плесени, которая будет негативно отражаться на окружающей среде.

Проявление всех этих факторов и позволяет исключить испытание адгезии.

Адгезиметр АМЦ-2М

Адгезиметр АМЦ-2М – электронное компактное устройство для определения адгезионной прочности покрытий конструкций с диапазоном измерений в 0,001-44,0 кг. Прибор АМЦ-2М основывается на обновлении электронной компонентной базы, усовершенствовании типа датчика и удобном для эксплуатации дизайне. Измерение прочности адгезии проводится с точностью до 0.001кг. Продуманная эргономика устройства, малый вес и компактные размеры (160х65х30) позволяют использовать его в полевых условиях без всякого труда, и обеспечивает комфортность применения. Одно из главных достоинств АМЦ-2М – возможность подключения к компьютеру и передачи данных для сохранения, обработки, визуализации, автоматического формирования отчетных форм.

Максимальное усилие отслаивания достигает 440 Н, возможно измерение показателей не только битумной (мастичной) изоляции, но и адгезию полимерной изоляционной ленты. Замер силы производится в двух направления – 180 и 90 градусов. Наибольшее применение адгезиметра АМЦ-2М приходится на нефтегазовую промышленность для измерения адгезии полимерного покрытия трубопроводов.

Адгезиметр Elcometer 106

Elcometer 106 – портативный прибор для определения адгезии лакокрасочных материалов методом отрыва по ГОСТ 32299-2013 (ISO 4624:2002). Принцип действия адгезиметра основан на измерении силы, требуемой для отрыва участка покрытия от материала основания. Помимо ЛКП прибор можно использовать для измерения адгезии изоляционных и порошковых покрытий, эпоксидной смолы, мебельного шпона, штукатурки, грунтовки и других однослойных и многослойных покрытий. Для измерения адгезии покрытий на бетоне разработана модификация Elcometer 106/6.

Широкий рабочий диапазон и дополнительные аксессуары дают возможность работы на вертикальных, изогнутых, тонких и толстых основаниях, включая трубы, бетон, пластик, дерево и другие волокнистые материалы. Инструкция по эксплуатации прибора примерно соответствует схеме, описанной в ГОСТ 32299-2013 и предусматривает следующие последовательные этапы:

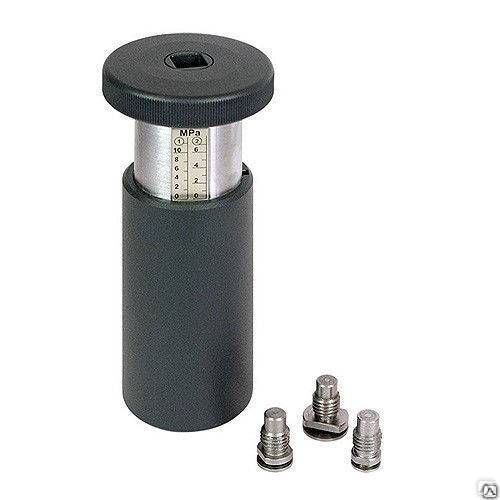

Адгезиметр АМЦ-1

Механический отрывной адгезиметр АМЦ-1 предназначен для контроля величины адгезии (силы сцепления) различных лакокрасочных и других материалов с основанием и между слоями. В основу работы прибора положен принцип измерения усилия отрыва грибка, приклеиваемого к контролируемому покрытию. Усилие отрыва создается поворотным механизмом, состоящим из пары винт-гайка, взводящим пружинный механизм, связанный с грибком. Величина удельного усилия отрыва считывается по положению верхней грани корпуса относительно шкалы, соответствующей номеру грибка.

Благодаря применению быстрополимеризующихся клеев можно довольно оперативно контролировать процесс адгезии. Прибор соответствует ГОСТ 27325 и ISO 4624.

Особенности и преимущества адгезиметра АМЦ-1:

• простая и надежная механическая конструкция;
• удобная эксплуатация;
• высокая скорость проведения измерений благодаря применению быстрополимеризующихся клеев;
• 6 грибков, два вида клея и фреза-балеринка в стандартной комплектации.

Технические характеристики адгезиметра АМЦ-1 приведены в таблице

Параметр	Грибок №1 (15,1 мм)	Грибок №2 (19,5 мм)
Усилие отрыва, кг	200
Удельное усилие отрыва Fy, Мра	до 10 (до 100)	до 6 (до 60)
Цена деления, Мра	2	1
Габаритные размеры, мм	не более Ф52х150
Масса, кг	не более 1

Комплект поставки:

• адгезиметр;
• грибок: №1 – 3 шт., №2 – 3 шт.;
• балеринка для вырезания участка контроля;
• клей эпоксидный двухкомпонентный;
• циакриновый клей;
• футляр;
• сумка.

Дополнительные материалы:

инструкция по эксплуатации

Купить адгезиметр АМЦ-1 можно по официальной цене производителя указанной в прайс-листе. Цена адгезиметра АМЦ-1 указана с учетом НДС. Смотрите так же разделы: Адгезиметры, Вихретоковые толщиномеры покрытий, Магнитные толщиномеры покрытий.

Адгезиметр АМЦ-1 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.

Методы определения адгезии

Метод отрыва

Данный вид определения адгезии подходит как для лакокрасочных материалов, так и для декоративно-отделочных смесей, таких как штукатурные, шпаклевочные и гидроизоляционные составы. Испытание прочности сцепления материалов подразумевает определение силы, которая требуется для отрыва покрытия от основания. Для этого применяется диск из металла и специальное устройство – адгезиметр.

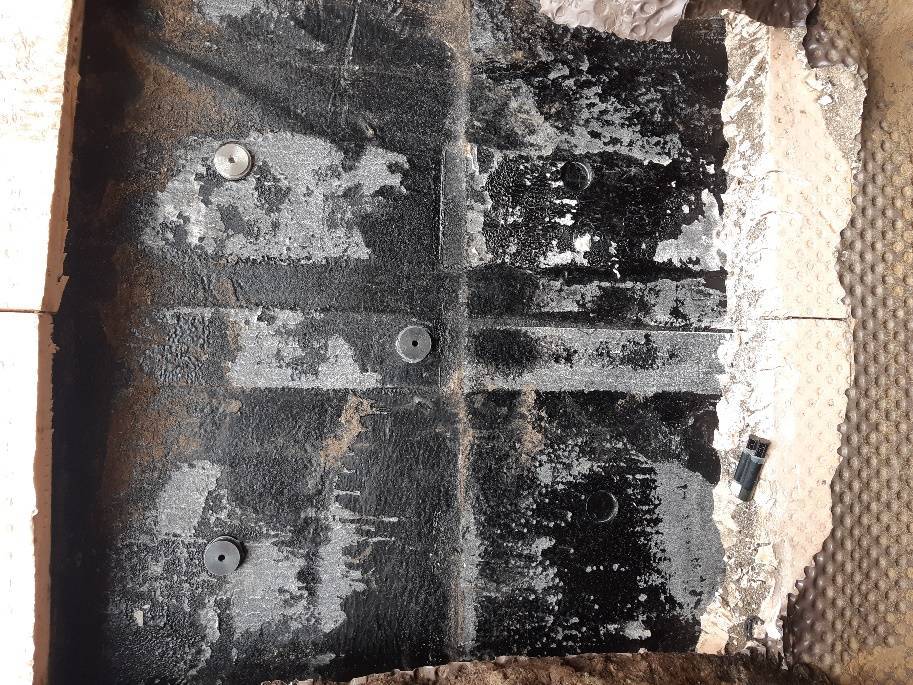

При выполнении процедуры на производственных объектах проводится выборка как минимум пяти участков, удаленных друг от друга хотя бы на 30 см. Для оценки сцепления к поверхностям прикрепляются диски из металла, а затем покрытие вокруг них надрезается.

Испытание уровня сцепления проводится после застывания клея, который соединяет диски с поверхностью. Адгезия определяется путем отрыва элементов специальным приспособлением – адгезиметром.

Метод создания Х-образных надрезов

Данный способ испытания адгезии подходит для лакокрасочных покрытий стальных конструкций любой толщины и может использоваться на твердых основаниях по ГОСТ 32702.2-2014. Если покрытие включает пигменты или компоненты в виде чешуек, он может быть недостаточно точным. Желательно использовать данный метод, если он есть в списке рекомендованных производителем материала.

Для создания Х-образного надреза выполняется два надреза, таким образом, чтобы образовалась фигура в виде буквы «Х». В точке надреза закрепляется липкая лента. Затем ее убирают под определенным углом с частичками покрытия. Уровень адгезии определяется по шкале от 0 до 5.

Метод решетчатых надрезов

Данный способ определения адгезии предназначен для покрытий, нанесенных на твердые (например, металл) и мягкие (например, древесина, штукатурка) окрашиваемые поверхности. Для различных окрашиваемых поверхностей испытания проводят по разным методикам в соответствии с ГОСТ 31149-2014.

Настоящий стандарт устанавливает метод определения адгезии (устойчивости к отслаиванию) однослойного, многослойного лакокрасочных покрытий и системы покрытий к окрашиваемой поверхности и/или между слоями при решетчатом надрезе (прямоугольная решетка). Надрез должен доходить до окрашиваемой поверхности.

Для испытания берутся окрашенные пластинки, выдержанные при комнатной температуре и нормальном уровне влажности около суток.

На покрытии создаются надрезы длиной от 20 см. Формируется решетчатый рисунок, в котором выполняется не менее шести надрезов. При этом промежутки между надрезами должны быть одинаковыми.

Стандарты расстояний такие:

• до 60 мкм – промежуток 1 мм для твердых покрытий (например, пластика или металлического основания);
• до 60 мкм – промежуток 2 мм для мягких покрытий (например, штукатурки или дерева);
• 61 – 120 мкм – промежуток 2 мм для материалов любой твердости;
• 121 – 250 мкм – промежуток 3 мм для материалов любой твердости.

Если толщина покрытия больше 250 мкм, применяется метод Х-образного надреза. Он является универсальным.

Уровень адгезии обозначается в баллах согласно наблюдаемым деформациям покрытия.

Выбрать подходящий метод испытания адгезии помогут наши специалисты, с учетом материала, типа покрытия и его толщины.

«КОНТРОЛЬ КАЧЕСТВА УСТРОЙСТВА ДРЕНАЖНОЙ ГИДРОИЗОЛЯЦИИ»

4.1. Контролируемые параметры и средства контроля

№№ п/п	Контролируемые параметры	Величина допустимых отклонений	Метод контроля	Порядок контроля
1.	Качество вертикальной поверхности основания под дренажную гидроизоляцию: загрязнение поверхности, выступающие неровности, заделка стыков и т.п.		Технический осмотр
2.	Последовательность монтажа фильтрующих оболочек (плит)		Визуальный осмотр
3.	Величина нахлеста листов фильтрующих оболочек	не менее 100 мм	Измерительный, технический осмотр	Рулетка, металлическая линейка
4.	Качество крепления фильтрующих элементов к стене здания		Визуальный осмотр
5.	Величина заделки фильтрующих элементов в песчаную отсыпку дренажной трубы	не менее 200 мм	Измерительный, технический осмотр	Рулетка, металлическая линейка
6.	Величина монтажного зазора между фильтрующими плитами	не более 2 см	Измерительный, технический осмотр	Металлическая линейка
7.	Отметка верха фильтрующих оболочек по отношению к планировочной отметке отмостки		Измерительный, технический осмотр	Рулетка
8.	Толщина песчаного слоя для отвода воды из дренажной гидроизоляции в сопутствующий трубчатый дренаж	не менее 30 см	Измерительный	Металлическая линейка
9.	Коэффициент фильтрации песка, применяемого для устройства отвода воды в сопутствующий дренаж	не менее 5 м/сут.	Измерительный, для каждой партии песка	Лабораторные испытания

4.2. Регламент операционного контроля

Вид контроля (стадии)	Входной контроль	Операционный контроль	Приемочный контроль
Контролируемые операции	Качество применяемых материалов	Качество оклеечной (обмазочной) гидроизоляции под фильтрующие элементы	Качество поверхности основания	Соответствие марок применяемых материалов проекту	Наличие и комплектность проекта производства работ	Последовательность монтажа фильтрующих элементов	Крепление фильтрующих элементов	Отметка верха и низа дренажной гидроизоляции	Качество поверхности	Величина и качество нахлестов и стыков фильтрующих элементов	Качество поверхности	Качество крепления фильтрующих элементов между собой и к основанию	Качество нахлеста стыков фильтрующих элементов	Сопряжение с трубчатым дренажом
Объем контроля	Сплошной и выборочный	Сплошной	Сплошной
Метод контроля	Инструментальный	Визуальный	Визуальный	Инструментальный и визуальный	Инструментальный и технический осмотр
Освидетельствование скрытых работ		Акт приемки			Акт на скрытые работы
Операции, контролируемые строительной лабораторией	+

4.3. Обязательные организационно-технологические правила

4.3.1. Монтаж дренажной гидроизоляции должен выполняться в соответствии с проектом. Замена предусмотренных проектом материалов допускается только по согласованию с проектной организацией и заказчиком.

4.3.2. Применяемые материалы для устройства дренажной гидроизоляции должны контролироваться строительной лабораторией на соответствие требованиям нормативных документов. На строительной площадке проверяется наличие паспортов на материалы и заключение строительной лаборатории.

4.3.3. До монтажа дренажной гидроизоляции из фильтрующих плит необходимо проверить агрессивность грунтовых вод по отношению к цементу плит из пористого керамзитобетона и пористого бетона.

4.3.4. Устройство дренажной гидроизоляции следует производить при наличии проекта производства работ. В проекте должны быть указаны: наименование и марка применяемых материалов, способ их крепления.

4.3.5. Монтаж фильтрующих элементов следует производить после оформления акта приемки основания.

4.3.6. Не допускается монтаж фильтрующих элементов дренажной гидроизоляции в траншее, заполненной водой.

4.3.7

Обратная засыпка пазух котлована должна производиться послойно, с соблюдением мер предосторожности против повреждения и смещения фильтрующих элементов. В зимнее время обратная засыпка осуществляется только талым грунтом. Коэффициент уплотнения грунта засыпки должен быть не менее 0,95

Коэффициент уплотнения грунта засыпки должен быть не менее 0,95.

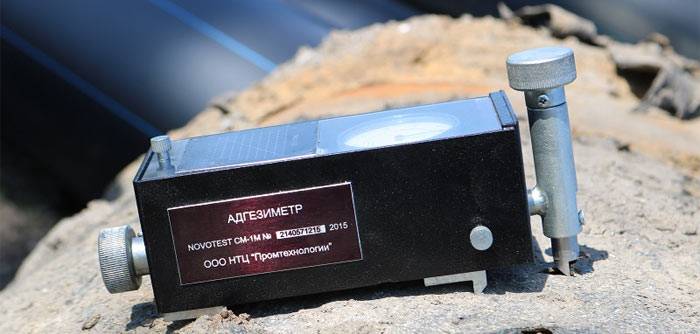

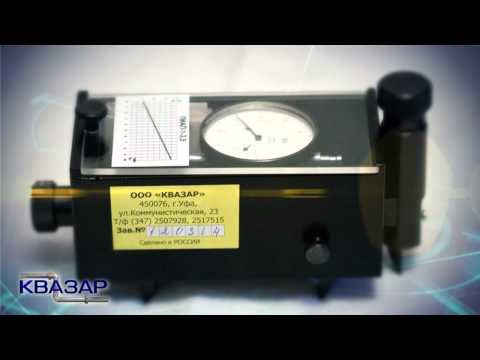

Адгезиметр СМ-1

Адгезиметр СМ-1 представляет собой механический прибор, предназначенный для определения адгезии, когезии и смешанного вида разрушений изоляционного покрытия трубопроводов на битумной основе. Прибор используется для качественного и количественного определения усилия или силы прилипания битумной изоляции к поверхности металлического трубопровода. Измеритель адгезии применяется при проведении испытаний и плановых осмотров металлоконструкций на предмет дефектов в изоляции и для периодического мониторинга качества изоляционных работ и контактной диагностики прочности покрытий. Устройство эффективно работает как в заводских, так и в полевых условиях.

Согласно Приложения 4 ГОСТа 25812-83 измерение адгезии битумных покрытий с помощью прибора СМ-1 осуществляется по методу Б. Измерения проводят в интервале температур защитного покрытия от минус 15 до 25 °С. При температуре выше 25 °С допускается показатель менее 0,2 МПа (2,00 кгс/см2) характеризующий адгезию материала. Калибровка адгезиметра СМ 1 проводится предприятием изготовителем по методике МК5024273.02.14. Межкалибровочный интервал прибора составляет 1 год.

Виды разрушений:

• Адгезионный – обнажение до металла
• Когезионный – отслаивание по подклеивающему слою или по грунтовке
• Смешанный – совмещение адгезии и когезии

Сравнительная таблица технических характеристик адгезиметров

Параметр	Адгезиметр СМ-1	Адгезиметр СМ-1У	Адгезиметр ИА-1	Адгезиметр АР-2М	Адгезиметр АР-2Э
Тип контролируемой изоляции	битумная	битумная, полимерная	битумная, полимерная	полимерная	битумная, полимерная
Регулировка высоты адгезиметра над изоляцией	нет	нет	нет	нет	есть
Индикация показаний	стрелочная	стрелочная	стрелочная	стрелочная	цифровая
Отображение усилия	в мм, требует пересчета	в мм, требует пересчета	в мм, требует пересчета	в кг, не требует пересчета	в кг, не требует пересчета

Комплект поставки:

• адгезиметр СМ-1;
• футляр;
• паспорт.

Дополнительные материалы:

• сертификат;
• паспорт.

Видео презентация адгезиметра СМ-1

Подпишитесь на наш канал YouTube

Купить адгезиметр СМ-1 можно по официальной цене производителя указанной в прайс-листе. Цена адгезиметра СМ-1 указана с учетом НДС. Смотрите так же разделы: Адгезиметры, Вихретоковые толщиномеры покрытий, Магнитные толщиномеры покрытий.

Адгезиметр СМ-1 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.

Принцип работы адгезиметра

Порой определить степень сцепления двух элементов, которые используются во время проведения определенных видов работ, используются специальные приспособления. Они дают точные показания и служат для того, чтобы конструкции были прочными и были способны прослужить долгие годы. Для этой цели широкое применение получило такое устройство, как адгезиметр. Чаще всего он используется во время проведения строительных работ. Благодаря нему есть возможность узнать, насколько сильно сцепляются отдельные виды предметов. Ведь от этого показателя зависит прочность конструкции здания.

Сцепление двух материалов невозможно определить на глаз. Ведь приблизительные показатели адгезии никому не нужны. Они должны быть максимально точными. Адгезиметр принцип работы имеет самых простой. Он во включенном состоянии определяет толщину, свойства соприкасающихся материалов, температуру поверхностей. Затем на небольшом экране выводятся все данные, которые позволяют определить, насколько прочно два материала сцепляются друг с другом.

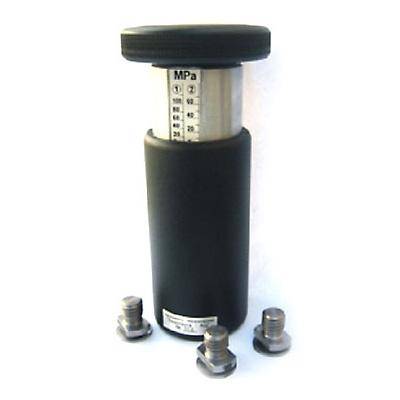

Адгезиметр Константа-АЦ

Механический адгезиметр Константа-АЦ предназначен для контроля величины адгезии (силы сцепления) лакокрасочных и других покрытий с основанием и между слоями, а также когезии материалов. В основу работы прибора положен принцип измерения удельного усилия отрыва покрытия от подложки, либо для когезионного разрушения покрытия. Цилиндрический тестовый образец (грибок) приклеивается к испытуемому покрытию, участок покрытия вокруг образца (грибка) подрезается до подложки, к образцу присоединяется прибор адгезиметр и с его помощью образец оттягивается от тестируемой поверхности. Сила, прилагаемая к образцу, увеличивается, пока образец не оторвется вместе с куском покрытия или не будет достигнута установленная заранее величина. Сила, которая потребовалась для отрыва образца (или же сила, которую образец выдержал), характеризует предел прочности покрытия на разрыв, измеряемый в МПа.

Благодаря применению быстрополимеризующихся клеев можно довольно оперативно контролировать процесс адгезии. Прибор соответствует ГОСТ 32299 (способ 9.4.2), ГОСТ 27325, ISO 4624 (метод 9.4.2), ISO 16276-1, ASTM D 4541, ASTM D 7234.

Технические характеристики адгезиметра АМЦ-1 приведены в таблице

Параметр	Грибок №1	Грибок №2
Усилие отрыва, кг	до 1800
Диаметр основания для образцов (грибков), мм	15, 1	19, 5
Удельное усилие отрыва Fy, Мра	до 10	до 6
Цена деления, Мра	1	2
Габаритные размеры (диаметр х высота), мм	не более 52 х 150
Масса, кг	не более 1

Комплект поставки:

• адгезиметр;
• грибок: №1 – 3 шт., №2 – 3 шт.;
• 2 балеринки для вырезания участка контроля;
• клей эпоксидный двухкомпонентный;
• циакриновый клей;
• футляр;
• руководство по эксплуатации.

Видеоинструкция по применению адгезиметра Константа-АЦ

Подпишитесь на наш канал YouTube

Купить адгезиметр Константа-АЦ можно по официальной цене производителя указанной в прайс-листе. Цена адгезиметра Константа-АЦ указана с учетом НДС. Смотрите так же разделы: Адгезиметры, Вихретоковые толщиномеры покрытий, Магнитные толщиномеры покрытий.

Адгезиметр Константа-АЦ можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.

Адгезиметры, использующие метод равномерного отрыва

Сюда включают все адгезиметры покрытий, использующие метод измерения усилия сдвига, которое превышает прочность сцепления покрытий.

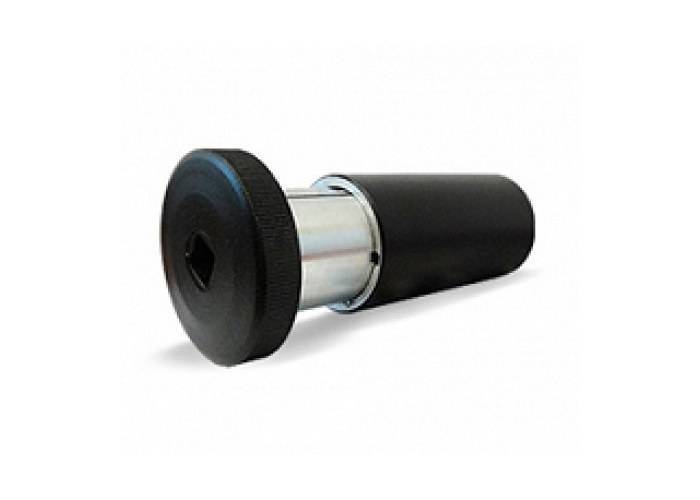

Отечественные механические адгезиметры производятся фирмой Константа. Наиболее популярным считается Константа АЦ – компактное приспособление, которое предназначено для определения силы адгезионного сцепления лакокрасочных покрытий. Прибор стандартизирован ГОСТ 27325. Он состоит из корпуса, в котором расположены грибок, захват и подпружиненная ручка, на боковой поверхности которой имеется измерительная шкала.

Грибок приклеивается к исследуемому покрытию, после чего пружинно-винтовым механизмом создаётся требуемое усилие отрыва (оно не превышает 1800 Н). Отсчёт показаний ведётся в единицах механического напряжения, погрешность отсчёта составляет 0,5…2 МПа, при предельном удельном усилии не более 6…10 МПа. В комплекте имеется два грибка разных диаметров. Константа АЦ компактна и проста в использовании, однако может применяться лишь при положительных температурах окружающей среды.

https://youtube.com/watch?v=CeRnYecT83w%3F

Более простые исполнения приборов от торговой марки Константа – адгезиметры-решётки АР – используются для оценки качества лакокрасочных покрытий методом последовательного получения системы взаимно перпендикулярных надрезов. По визуальному виду надрезов, используя специальную четырёхбалльную шкалу, судят о качестве покрытия.

Более мощными являются механические адгезиметры типа Elcometer, рассчитанные на максимальное давление отрыва до 50 МПа. Один из имеющихся в комплекте поставки упоров присоединяется к исследуемой поверхности, и при помощи муфты соединяется с поворотной ручкой, создающей необходимое усилие. Результат считывается на ЖК-дисплее. Прибор пригоден для оценки адгезии любых материалов, точность отсчёта составляет не менее 1%. Благодаря имеющемуся магнитному зажиму прибор можно использовать одной рукой.

В строительстве находит применение электронный адгезиметр типа ОНИКС-1.АП. Его используют для оценки усилия отрыва штукатурки и других поверхностных покрытий – гидроизоляции, плитки, клеевых соединений. В качестве нагружающего элемента применяется стальной диск или пластина, причём сама программа нагрузки может быть выбрана предварительно. В зависимости от усилия отрыва подбирается ход нагружающего устройства, а при запуске прибора все технологические параметры испытания – скорость, текущее усилие, сила отрыва – фиксируются автоматически. После проведения серии испытаний возможна автоматическая обработка результатов измерения. Питание от аккумуляторной батареи, а наличие универсального разъёма USB может быть использовано также для подключения электронного адгезиметра ОНИКС-1.АП к компьютеру или ноутбуку.

https://youtube.com/watch?v=tmzwF06q6CI%3F

Адгезиметры, использующие метод неравномерного отрыва

В некоторых случаях отделение покрытия или плёнки от основного материала происходит постепенно, в результате расслаивания или отслаивания. При этом достовернее оценивать интенсивность адгезии не по усилию отрыва, а по углу и характеру отслаивания. По такому принципу действуют адгезиметры, вызывающие пространственное разрушение плёнки, в частности, электронные приборы марок АМЦ 2.20 или АМЦ 2.50.

Принцип действия таких измерительных устройств следующий. К определённому участку поверхности прикладывается изгибающий момент, который вызывает напряжения в зоне перехода от поверхностного покрытия к основному материалу. Покрытие начинается раскалываться, и – далее – неравномерно отдираться. Фактический момент отрыва постоянно сравнивается с эталонным значением, которое было задано до начала испытаний, о чём извещает звуковой сигнал. В момент начала отслаивания тон сигнала меняется, а прибор приступает к сравнительной оценке фактического момента.

Образцы для исследования подобным методом нуждаются в предварительной подготовке. Сам процесс определения интенсивности расслаивания таков:

Ножом прорезается покрытие вплоть до основной поверхности, и вырезается образец-шаблон определённых размеров

Край отрезанной полосы осторожно приподнимается, и прикрепляется к захвату адгезиметра. По считывающему устройству прибора устанавливают силу отрыва поверхностной плёнки, которое и служит мерой адгезионных сил

Поскольку в адгезиметрах рассматриваемого типа отсутствуют механические преобразователи усилия и момента, то их можно использовать и при отрицательных температурах внешнего воздуха. Как и в любых электронных приборах, здесь имеется возможность работы от аккумуляторной батареи, а разъём USB обеспечивает подключение не только зарядного устройства, но и компьютера. Недостаток устройств, действующих по принципу определения неравномерности отрыва – сложность подготовки образца.

Значительно проще работают адгезиметры, определяющие прочность адгезии в результате испытания на кручение. К этой группе относятся измерители адгезии серии ПСО, например, ПСО МГ-4. Кроме определения сил отрыва поверхностных покрытий, их можно использовать для оценки качества пристрелки стальных деталей пороховыми монтажными пистолетами.

Линейка приборов серии ПСО рассчитана на усилия от 50 до 10000 Н, при погрешности получаемых результатов ± 2% (повышенный процент объясняется сложностями фиксирования усилия отрыва для вращающегося образца).

Цена адгезиметров определяется их техническими возможностями и точностью получаемого результат. Например, адгезиметры АР можно приобрести за 6500 руб., механические адгезиметры – за 25000…29000 руб. Цена на электронные адгезиметры стартует от 36000 руб.

Строительная вышка-тура. Передвижная площадка отделочника

Камера для пескоструйной обработки. Чертежи и электросхема

Электронный адгезиметр амц 2 20 – достоверность плюс удобство

Вес электронного адгезиметра АМЦ 2-20 не более 320 граммов, а уровень погрешности ±0,01 кг, умножить на показание прибора и прибавить 0,01 кг. Эта модель предназначена для определения степени сцепления покрытия на разных конструкциях, оснащена звуковой сигнализацией событий.

С помощью адгезиметра АМЦ 2-20 максимально точно можно определить за определенный промежуток времени степень усилия отслаивания:

• минимальное,
• максимальное,
• среднеинтегральное.

Конструкция адгезиметра АМЦ 2-20, технические параметры датчика, комплект элементов позволяют использовать прибор при температуре до минус 20°С и плюс 45°С при превышении влажности, запыленности воздушной атмосферы.

Адгезиметр АМЦ отличается:

• пределом нагрузки до 20 кг,
• возможностью использования в качестве электронного безмена.

Адгезиметр Elcometer 107

Адгезиметр Elcometer 107 используется для определения устойчивости покрытий к отслаиванию методом решетчатых надрезов описанному в ГОСТ 31149-2014 и международных стандартах EN 13523-6, ISO 2409 и ISO 16276-2. Данный метод применим для контроля адгезии однослойных и многослойных ЛКП на твердых и мягких (дерево, штукатурка) основаниях.

Максимальная толщина тестируемого покрытия – 250 мкм. Прибор не применим для текстурированных и шероховатых покрытий. Производство Elcometer – Великобритания. Срок гарантии – 1 год. Сертификат о калибровке поставляется по заявке. Elcometer 107 выпускается в нескольких модификациях с разными диапазонами измерений.

Немного подробнее об устройстве

Чаще всего они используются при проведении лабораторных, ремонтных и строительных работ.

Их работа основывается на методах:

• отрыва,
• ультразвукового или магнитного определения,
• сдвига, решетчатого или параллельного надреза.

Правильное использование средств измерений зависит от индивидуальных особенностей конструкции изделия, его принципа действия, назначения.

Они бывают:

• механическими,
• электронными,
• гидравлическими.

Одни приборы предназначены для проверки лакокрасочных покрытий, другие – строительных составов, пленок, изоляции и других материалов. Для правильного выбора необходимо знать, как и что измеряется адгезиметром конкретного вида.
