Якорь на перфоратор. Замена или ремонт?

Ремонт: Устранение пробоя изоляции

Если пробой изоляции был небольшой и вы его нашли, необходимо очистить это место от нагара и проверить сопротивление. Если его значение нормальное, заизолируйте провода асбестом. Сверху капните быстросохнущим клеем типа «Супермомент». Он просочится через асбест и хорошо заизолирует провод.

Если вы так и не нашли место пробоя изоляции, то попробуйте аккуратно пропитать обмотку пропиточным электроизоляционным лаком. Пробитая и непробитая изоляция пропитается этим лаком и станет прочнее. Высушите якорь в газовой духовке при температуре около 150 градусов. Если и это не поможет, попробуйте перемотать обмотку или поменять якорь.

Пайка пластин коллектора

Ламели установлены на пластмассовую основу. Они могут быть стёрты до самой основы. Остаются только края, до которых щётки не достают.

Стёртые ламели

Такой коллектор можно восстановить методом пайки.

Из медной трубы или пластины нарежьте необходимое количество ламелей по размерам. После того как зачистили якорь от остатков меди, припаивайте обычным оловом с паяльной кислотой. Когда все ламели припаяны, сделайте шлифовку и полировку. Если нет токарного станка, воспользуйтесь дрелью или шуруповёртом. Вставьте вал якоря в патрон. Сначала отшлифуйте напильником. Потом отполируйте нулевой наждачной бумагой. Не забудьте прочистить пазы между ламелями и измерить сопротивление. Бывают не до конца повреждённые ламели. Чтобы их восстановить, необходимо провести более тщательную подготовку

Слегка проточите коллектор для очистки пластин.

Место под пластиной нужно расширить бормашиной осторожно, чтобы не снять большой слой изолятора. Найдите два куска медного провода такого размера, чтобы они плотно улеглись в образовавшийся паз

Очищенные провода уложите в паз и облудите. Сделайте заготовку ламели из меди

Найдите два куска медного провода такого размера, чтобы они плотно улеглись в образовавшийся паз. Очищенные провода уложите в паз и облудите. Сделайте заготовку ламели из меди

Она должна плотно входить в паз и быть выше существующих ламелей, чтобы легче паять.

Облудите заготовку так, чтобы было много припоя. Она плотнее будет сидеть в пазу. Уложите заготовку в паз и приложите к ней паяльник. Держите его, пока припой не расплавится.

Лишнее сточите напильником, отшлифуйте и отполируйте.

Если коллектор был изношен полностью, то после пайки его хватит не более, чем на месяц активного использования. А не до конца повреждённые пластины после такого ремонта выдерживают несколько замен щёток и не выпаиваются.

Гальваническое наращивание пластин коллектора

Восстановленная медь очень твёрдая. Срок службы коллектора как у нового. Гальваническим наращиванием можно восстановить как полностью стёртый коллектор, так и частично повреждённые пластины.

Полностью изношенный коллектор

Качество восстановления будет одинаковым.

Повреждены отдельные пластины

  • Хорошо зачистьте всю поверхность коллектора, включая изолятор между ламелями.
  • Намотайте оголённый медный провод диаметром около 0,2 миллиметра.
  • Обмотайте скотчем вал якоря, а коллектор с торца намажьте пластилином, чтобы медь не разрасталась там, где не надо. И чтобы на железо не попал электролит.
  • Для ванночки отрежьте пол пластиковой бутылки. На вал намотайте изоленту так, чтобы она плотно держалась в горлышке бутылки. Вставьте якорь в бутылку.
  • Возьмите кусок медной шины. Её размер в два раза больше наращиваемой поверхности. Сверните её спиралью и поместите в бутылку.
  • Подключите источник питания минусом к восстанавливаемой поверхности, а плюсом к шинке. Полтора ампера тока на один квадратный дециметр раствора. Если коллектор отделён от вала, обмотайте его проволокой и подвесьте в банке на какой-нибудь перекладине, чтобы электролит касался только изношенной части ламелей. Подключите последовательно лампочки разной мощности, чтобы регулировать силу тока и предотвращать короткое замыкание на сосуде. Через 24 часа получается восстановленный коллектор.

  • Коллектор необходимо проточить и разделить пластины бормашиной или ножовочным полотном. В конце протестируйте коллектор на отсутствие замыканий между пластинами.

Составные части электролита:

  1. Медный купорос — 200 г.
  2. Серная кислота 1,84 — 40 г.
  3. Спирт — 5 г. Его можно заменить тройным количеством водки.
  4. Кипячёная вода — 800 мл.

Проводим диагностику неполадок

Когда вы заметили, что инструмент работает ненормально, отсоедините его от сети и проверьте визуально. Не нашли никаких признаков неисправностей? Будем разбирать инструмент и найдем причины поломки.

Если двигатель не запускается, возможно, сетевой шнур оборван. Внимательно осмотрите провод, отвечающий за соединение с электрической сетью. Если он поврежден, сломан, или оплавлен, его обязательно нужно поменять. Провод без повреждений не будет нагреваться.

Чтобы сделать тест на обрыв, очень полезным прибором является мультиметр. Используйте его также для прозвона обмотки.

Практически все поломки в перфораторе делятся на два вида:

1.Поломка механического характера.

Механическая часть зачастую имеет такие проблемы:

  • коронку невозможно вытащить (она заклинена);
  • бур прекращает долбить;
  • вращение сверла приостановилось;
  • из патрона выпадает зубило;
  • вы слышите ранее отсутствующие звуки в середине устройства, также ощущается сильная вибрация.

Поломки электрической составляющей:

  • двигатель включен, а вращения не происходит;
  • коллекторные щетки издают искры;
  • вы ощущаете неприятный запах продуктов горения в изоляции;
  • начали работать с инструментом – пошел дым.

Чтобы определить локацию неисправности, необходимо сделать разборку перфоратора.

Как проверить работоспособность якоря перфоратора?

Последовательность проведения подобного рода регламентных работ рассмотрена на примере перфораторов от торговой марки Makita, хотя принципиальных особенностей для аналогичного инструмента от иных производителей не существует.

Потребность в замене якоря может возникнуть тогда, когда перфоратор не даёт требуемого числа оборотов, резко замедляется вращение ротора, наблюдается характерное искрение и потрескивание.

Якорь электродвигателя состоит из следующих деталей:

  • цилиндрического элемента, который образован плотно соединёнными штампованными пластинами из электротехнической стали с пониженным содержанием кремния, либо из низкоуглеродистой стали Армко марок ЭА или ЭАА;
  • вала, на который насажен цилиндр;
  • фазных катушек, обмотки которых сдвинуты относительно друг друга на угол в 1200;
  • контактных колец, укреплённых на валу, но электроизолированных и от него, и друг от друга.

Якорь на перфораторе находится в механическом контакте с шестернями редуктора перфоратора, поэтому для его окончательного отсоединения достаточно вывести узел из зацепления с червяком, который имеется на валу ротора.

Проверку начинают с внешнего осмотра коллекторных пластин: они не должны иметь следов нагара и царапин. В этом случае щётки двигателя считаются работоспособными и замене не подлежат.

Замедленное вращение якоря на перфораторе может быть вызвано загрязнением пылезащитной шайбы подшипника, в таком случае она снимается с корпуса и тщательно промывается техническим растворителем. Допустимые жидкости обычно перечисляются производителем в мануале на перфоратор. Очистить следует не только внешнюю, но и внутреннюю поверхность защитной шайбы.

Несмотря на то, что внешняя обмотка якоря также имеет противопылевую защиту, стоит осмотреть и состояние шнуров обмотки, причём для очистки их поверхности можно воспользоваться обычным пылесосом.

Целостность коллектора проверяется тестером. Согласно имеющейся электрической схеме инструмента производится проверка всех элементов электрической цепи перфоратора. При наличии короткого замыкания якорь нуждается в замене. Для длительно эксплуатируемого инструмента цена вопроса определяется моделью перфоратора: возможно, гарантийная мастерская не принимает к ремонту перфораторы определённой торговой марки, и запрос на требуемую модель якоря придётся отправлять на склады производителя.

Если нестабильная работа перфоратора была вызвана только загрязнением его подвижных частей, то после тщательной очистки сборка узла производится в обратной последовательности. При этом необходимо проследить, чтобы контакт зубчатого зацепления с червяком редуктора был полным, а пылезащитное кольцо полностью охватывало внешний корпус подшипника.

Замена кнопки и щёток

За время эксплуатации качественного перфоратора кнопку, возможно, придётся менять не один раз. Оптимально, если вы приобретёте кнопку заранее под конкретную модель. Если нужно снять неисправную часть для образца, набросайте на бумаге схему подключения с указанием цветовой маркировки проводов. Часть кнопок имеет винтовые зажимы и для их откручивания понадобится узкая шлицевая отвёртка. Некоторые кнопки снабжаются зажимами пружинного типа, чтобы их разжать, нужно загнать шило в отверстие рядом с вводом провода. Достаточно редко встречаются одноразовые пружинные зажимы, провода от которых не отсоединяются. Жилы от старой кнопки придётся обрезать, зачистить и залудить, а затем подключить к новой кнопке в соответствии со схемой подключения.

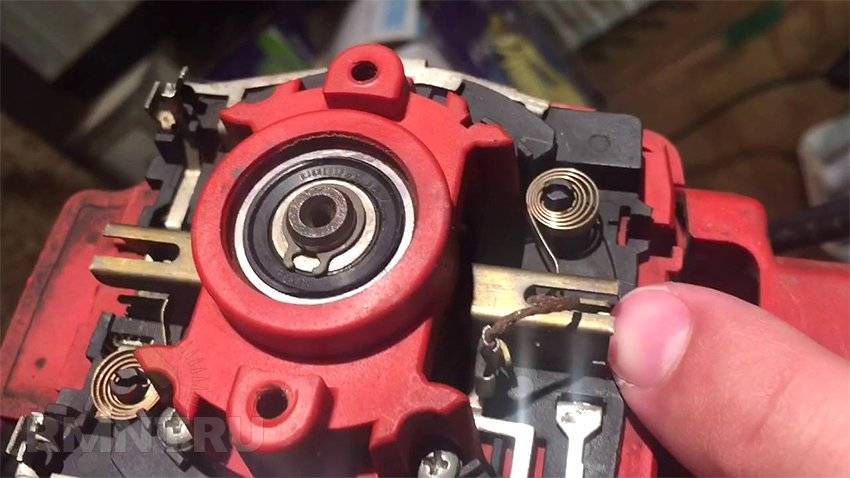

Щётки в перфораторе поменять достаточно легко, каналы для них в некоторых моделях выведены наружу и закрыты пробками для доступа без разборки инструмента. В ином случае придётся лишь снять корпус электромоторной части инструмента и внимательно осмотреть коллекторный узел. Посадочные места щёток расположены внутри или около пластиковых стоек, удерживающих заглушку заднего подшипника, к ним идёт два провода. Сам механизм крепления и прижатия щёток меняется от модели к модели.

В большинстве случаев для извлечения щёток требуется лишь вытащить щипцами два металлических язычка, открутить пару шурупов или отстегнуть пружинки зажимов. При периодическом осмотре щётки рекомендуется извлекать и проверять на предмет сколов, очищать посадочные канавки от пыли и загрязнений. Будьте осторожны и не путайте левую щётку с правой, соблюдайте их исходное положение при установке. Как правило, щётки притираются под индивидуальным углом, изменение которого либо потребует провести заново притирку, либо приведёт к разрушению графитового элемента.

При замене износившихся щёток важно только подобрать правильный размер и сечение, а затем притереть щётки, поработав двигателем 2–3 минуты без нагрузки в режиме без удара. Сейчас практически каждый перфоратор комплектуется набором сменных щёток, но замену можно также найти и по остаткам уже сработавшихся

Инструментарий, необходимый для ремонта и замены негодных деталей

Для качественного и результативного ремонта болгарки вам потребуются самые простые инструменты, которые есть практически у каждого рачительного хозяина.

Наличие шуруповерта значительно облегчит процедуру разборки угловой шлифмашинки. Но, при его отсутствии, вы легко обойдетесь просто различными отвертками. Желательно, чтобы у них был храповый механизм.

Чтобы выкрутить гайку, которая прикрепляет ведущую косозубую шестеренку, вам понадобится ключ, называемый рожковым.

Для демонтирования подшипника не обойтись без специального съемника.

Выполнение диагностики электрической составляющей ремонтируемого устройства выполните, воспользовавшись тестером. Также есть специальный прибор, который определяет короткое замыкание витков. Этот прибор очень удобен, так как вы можете диагностировать поломку в статоре, либо роторе, не прибегая к снятию узла.

Обязательно запаситесь схемой устройства шлифовальной машины. Знание расположения основных узлов значительно облегчит проведение разборки механизма, ремонта, или замены негодных деталей.

Порядок определения электрических неисправностей

Видео: Болезнь Makita HR 2470 \ Перестал включаться перфоратор 2470 \ Подгорели контакты \ maintenance tool

Определение целостности электрической части перфоратора Макита. Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом. Подойдет любой тестер, набор отверток, ключи, молоток, деревянная наставка. Хорошо иметь отвертку с встроенным индикатором фазы.

Необходимо взять тестер, подсоединиться к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, то цепь питания перфоратора цела.

Если тестер показывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

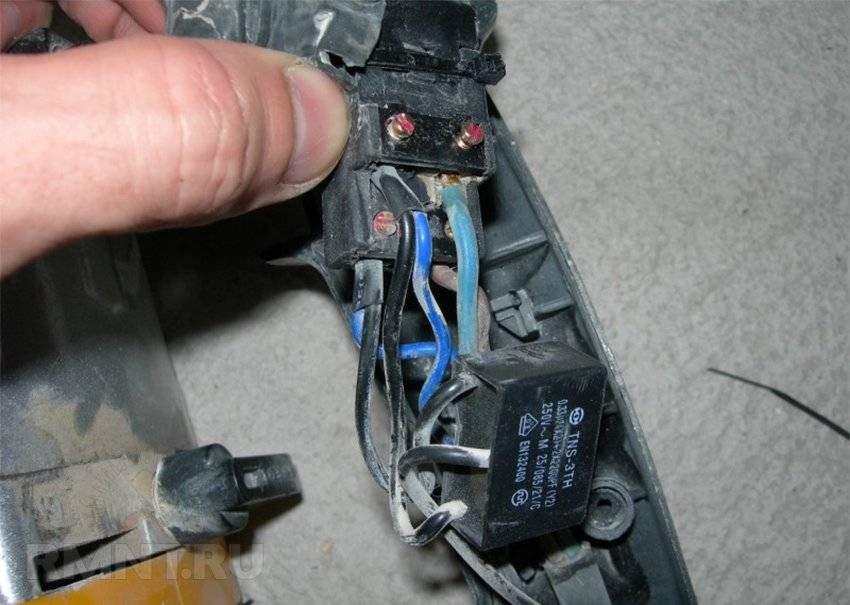

Задняя крышка (обычно черного цвета) перфоратора снимается легко, надо только выкрутить три шурупа при помощи шуруповерта или отвертки.

Снимите крышку и при помощи отвертки отсоедините концы проводов от электрощеток. При помощи тестера или самодельного устройства, называемого в народе «аркашка», определите целостность подводящих проводов и правильную работу выключателя.

Несколько слов о простом контрольном устройстве под названием «аркашка».

Перемотка двигателей дрелей и болгарок

Для начала, устройство следует разобрать и оглядеть движок. Обмотку сразу удалять не следует: в первую очередь надо узнать число ее витков. Сделать это не сложно: достаточно, отделив верхнюю из катушек, отрезать ее. После этого надо обжечь ее при помощи горелки. Теперь можно посчитать количество ее витков.

Если решено выполнять перемотку ротора самостоятельно, то коллектор снимать не нужно. Его стоит оглядеть и замерить величину его сопротивления по отношению к корпусу (эта величина не должна быть менее 0.2 Мом). Коллектор следует очистить от того, что осталось от прежней обмотки и прорезать пазы в его контактной части. Это надо для того, чтобы потом вставить в эти места концы катушек и заделать их.

Якорь после очистки надо загильзовать. Гильзы изготавливаются из картона электротехнического типа, толщиной в 0.2 миллиметра, после чего вставляются в якорные пазы. Только после выполнения этих процедур можно начинать перематывать катушки мотора.

Если решено применять круговую намотку, то катушку следует укладывать последовательным образом до тех пор, пока все пазы не будут заполнены. Направление укладки следует выбирать в направлении, противоположном ходу стрелки часов (если якорь лежит валом к намотчику). Такой тип укладки именуется «укладка вправо».

В районе коллектора обмотка скрепляется при помощи бандажа. Делать это надо при помощи толстой нити из х/б ткани, уложенной в несколько плотных витков и туго завязанной. Капроновые нити применять не надо, поскольку капрон может запросто сплавится при работе устройства.

После этого нужно выполнить проверку изделия на отсутствие замыканий межвиткового характера и обрывов в обмотке. Это лучше всего делать до того, как изделие отправится в пропитку, ведь до пропитки значительно легче поменять обмотку на якоре.

Чтобы закрепить полученную обмотку, нужно выполнить пропитку. Это можно делать при помощи обычной эпоксидки, предназначенной для отвердевания горячим способом с добавлением пластификатора. Если же эта процедура выполняется в бытовых условиях, то можно применять и любые лаки. Когда пропитка закончена и высушена, необходимо выполнить проточку. От того, как вы это сделаете, зависит то, насколько будет искрить якорь. Величина биений не должна быть более 5 сотых миллиметра, резец же необходимо верно заточить для работы с медью. После выполнения всех этих процедур, нужно повторно проверить изделие на замыкания.

Основные неисправности болгарки и их причины

По статистике, большинство случаев выхода из строя УШМ связаны с электрической частью аппарата. Некоторые поломки могут быть незначительными, что позволяет провести ремонт болгарки своими руками. Но, например, при перегорании обмоток двигателя ремонт угловой шлифовальной машины может произвести только специалист.

Болгарка не включается

Причины того, что УШМ не включается, могут быть следующие:

  • неисправна электрическая вилка;
  • неисправен электрический кабель;
  • сломалась кнопка запуска;
  • нарушен контакт между кабелем питания и кнопкой;
  • обрыв контактного провода электрощетки;
  • сильный износ электрощеток;
  • выход из строя обмоток ротора или статора.

УШМ не развивает обороты

Причины того, что угловая шлифмашина не набирает обороты, могут быть разные.

  1. Поломка блока регулировки оборотов. Для проверки этой версии необходимо подключить двигатель аппарата напрямую, минуя регулятор, и проверить работу устройства.
  2. Неисправность электрического кабеля вследствие постоянных перегибов или механического повреждения. Из-за этого поврежденный провод начинает греться под нагрузкой, а обороты двигателя падать.
  3. Загрязнение коллектора пылью. Необходимо удалить загрязнения спиртом.
  4. Проблемы с щетками. Они могут износиться или иметь короткий контактный провод, как показано на следующем фото.

Щетка хотя наполовину и стерлась, но является вполне работоспособной. При этом короткий контактный провод не дает пружине прижать электрод к коллектору. Данная ситуация также может быть причиной того, почему УШМ перестала работать в нормальном режиме.

Электродвигатель греется

Причины того, что греется болгарка, могут быть следующие.

  1. Неправильный режим работы аппарата. В результате перегрузок электродвигатель может сильно нагреваться, что часто ведет к перегоранию обмоток.
  2. Разрушение подшипников, расположенных на якоре. В результате ротор цепляется за статор, работа двигателя затрудняется, и обмотки перегреваются. Проблема решается заменой подшипников.
  3. Засорение вентиляционных каналов, через которые поступает воздух для охлаждения двигателя. Необходимо очистить вентиляционные отверстия от пыли.
  4. Поломка крыльчатки, служащей для охлаждения двигателя. Установлена она на роторе, на противоположной по отношению к коллектору стороне. Если крыльчатка сломана, ее необходимо заменить на новую.
  5. Межвитковые замыкания обмоток статора и ротора. Потребуется перемотка катушек или замена данных деталей на новые.

Болгарка искрит

Если вы заметили сильное искрение при включении углошлифовальной машины в том месте, где находится коллектор, то причины данной неприятности могут быть следующие.

  1. Повреждение обмотки якоря: обрыв одной или нескольких секций обмотки, межвитковое замыкание. При таких поломках появляется повышенный шум, падают обороты двигателя и горят щетки.
  2. Нарушился контакт между коллекторными пластинами и обмоткой.
  3. Слабый прижим щеток. При длительных режимах болгарки пружины перегреваются и могут “отжигаться”, теряя при этом упругость.
  4. Разбалансировка ротора двигателя.
  5. Нарушение цилиндрической поверхности коллектора. Это иногда происходит после перемотки, если якорь не протачивается на токарном станке, а сразу устанавливается в аппарат. В таком случае можно также наблюдать, что чрезмерно искрят щетки.
  6. Между ламелями коллектора нарушена изоляция. Также может быть засорение пазов продорожки графитом или пробой между ламелями.
  7. Износ подшипников, вызывающий биение ротора, также приводит к тому, что сильно искрят щетки.
  8. Нарушение геометрии вала якоря. Обычно это случается при неаккуратной разборке электродвигателя, когда вал гнется.
  9. Установлены графитовые щетки не той марки. Щетки подбираются, исходя из ожидаемых оборотов и напряжения.
  10. Поднятие одной или нескольких ламелей приводит к тому, что быстро сгорают щетки. Случается это по причине перегрева двигателя при длительной работе. В результате стекломасса, служащая основой коллектора, размягчается, и ламели начинают подниматься. Из-за того, что ламели подняты, щетки стираются очень быстро.

Как разобрать перфоратор

Разбирайте перфоратор последовательно. Внимательно осматривайте все детали. Даже если вы ищите проблему в одном узле, можете найти повреждённые детали в других узлах. При разборе инструмента следует чистить корпус от пыли и грязной смазки.

Как разобрать патрон и вытащить застрявшую оснастку

Начинайте с разбора патрона, чтобы он не мешал снятию корпуса редуктора.

  1. Снимите резиновый пыльник 1, стопорное кольцо 2 и пластиковый пыльник 3.

  2. Далее, будьте внимательны, так как в пазах втулки под фиксирующей шайбой 4 находится шарик. Он может выскочить.

  3. Аккуратно снимите шайбу 4, стопорящую пластину 5, пружину 6 и шарик 7. В зависимости от модели патрона, могут быть ещё кольца, шайбы и шарики.

Если из патрона не вытаскивается бур или другая оснастка, есть два варианта решения этой проблемы:

  • зажмите оснастку в тиски. Слегка пошатывая перфоратор, тяните его на себя;
  • зажмите перфоратор в тиски через резиновые прокладки, чтобы не повредить пластиковый корпус. Конец оснастки зажмите газовым ключом. Постукивайте молотком по ключу в направлении оси оснастки.

Второй вариант используется в крайнем случае. Если после нескольких ударов бур или зубило не удалось вытащить, прекратите. Можете повредить перфоратор. Разберите патрон и редуктор. Выколоткой попробуйте выбить оснастку. После такой процедуры, скорее всего, потребуется замена растровой втулки. Чтобы в дальнейшем не было такой проблемы, смазывайте конец оснастки.

Как снять переключатель режимов

В одних моделях перфораторов переключатель снимается поворотом в крайнее правое положение, в других — в крайнее левое. Рассмотрим крайнее правое положение.

  1. Переключатель режимов поставьте на удар. Если режима удара нет, в удар со сверлением.

  2. Нажмите кнопку в переключателе и поверните его чуть-чуть ниже удара до щелчка.
  3. Потяните на себя, подденьте отвёрткой и снимите.

Разбор электрической части перфоратора

  1. Открутите и снимите заднюю крышку.
  2. Открутите болты крепления сетевого шнура.
  3. Извлеките кнопку и провода из своих пазов.

  4. Отсоедините провода от статора.
  5. Открутите болты щёткодержателей и извлеките щётки.
  6. Очистьте корпус от пыли.
  7. Открутите болты, соединяющие корпус электрики с корпусом редуктора. Разъедините оба корпуса отвёрткой.
  8. Ротор соединён с редуктором через вал и легко вынимается из него. Снимите с якоря подшипники съёмником.
  9. Извлеките воздухозаборник из корпуса электрики.
  10. Открутите статор от корпуса. Возьмите деревяшку и постучите тихонько по рёбрам корпуса, и статор начнёт выходить.

Разбор механической части перфоратора

  1. Снимите пластиковый корпус редуктора. Вы увидите алюминиевый корпус со вставленным в него пьяным подшипником, промежуточным валом, растровой втулкой.

  2. Тщательно очистьте пластиковый корпус редуктора, потому что в нём остаются куски от развалившего подшипника. Возьмите магнит и пройдитесь по всем отверстиям, чтобы убрать все шарики и металлические осколки. Полностью вычищайте смазку. В ней могут остаться куски пластикового сепаратора.
  3. Из пьяного подшипника выньте промежуточный вал.
  4. Чтобы демонтировать косозубую шестерню, снимите стопорное кольцо и подшипник специальным съёмником.

  5. Для демонтажа прямозубой шестерни нужно снять стопорное кольцо и пружину на другом конце вала.

  6. Втулку снимите с гильзы.

  7. Гильзу извлеките из алюминиевого корпуса.
  8. Внутри гильзы стоит боёк. Он вытаскивается гнутой жёсткой проволокой.

Реален ли самостоятельный ремонт?

Не всегда визуальный осмотр поможет выявить причину поломки. В таком случае, следующим этапом будет разбор перфоратора. Если аппарат прослужил уже много лет и не представляет значительной ценности, можно попытаться найти причину поломки, разобрав инструмент на отдельные детали. К автономному ремонту смело приступайте, если причина неисправности инструмента видна визуально и уже имеется представление о начинке перфораторов. Если аппарат был куплен относительно недавно, а сама модель – более современная и стоит немалых денег, то лучше всего обратиться в сервисный центр, ведь самостоятельный ремонт может не столько починить прибор, сколько нанести вред. Если осмотр агрегата не выявил поломки, то с ремонтом перфоратора надо повременить. В последнем случае не лишним будет консультация опытного специалиста.

Как устроен перфоратор

Усиленная ударная функция выделяет перфоратор среди других схожих по функциям электрических инструментов, таких как простая дрель, и дрель ударная. Такая способность очень удобна при выполнении работ, где требуется большая сила действия на материал, который необходимо обработать.

Это стает возможным за счет конструкции данного электрического инструмента. В перфораторе спроектировано особое устройство, которое создает сильный пневматический удар. Благодаря такой особенности, человеку не нужно применять большое физическое усилие для обработки твердых поверхностей. Имеется в виду бетон, камень, и другие материалы.

Вращательное движение двигателя трансформируется в энергию колебания. Это происходит в результате возникновения сжатия в поршнях. Эта сила принимается ударником. Затем, при помощи бойка, который выполнен из материала высокого качества, сила воздуха передается к рабочему инструменту, к зубилу, буру, или лопатке. Такая схема механизма перфоратора повышает силу удара до невероятных размеров.

Двигатель в данном агрегате располагается по-разному в различных модификациях перфораторов. Из-за этого перфораторы делятся на такие типы:

1.Дрелеобразный вариант.

Такого вида устройства названы так из-за того, что есть большое сходство с дрелями. Здесь двигатель и сверло находятся на одинаковой оси. Похожие на дрель агрегаты удобнее применять в условиях небольших площадей, когда широко развернуться бывает затруднительно.

2.Бочковой перфоратор.

В таких устройствах сверло и двигатель перпендикулярна по отношению друг к другу. Такие агрегаты значительно больше по размеру. Плюсом является то, что система охлаждения у них намного совершеннее, поэтому работать таким перфоратором можно очень долго, не останавливаясь.

Как снять подшипник с якоря с целью проверки его работоспособности?

Состоянию подшипника на двигателе электроинструмента нужно уделять  должное внимание. При его изнашивании выше допустимого предела случается перегрев, а мотор начинает шумно работать

Если вовремя не снять подшипник с якоря, то в запущенном виде при вращении начнут между собой касаться неподвижная и движущаяся части. А это в свою очередь грозит серьезной поломкой электродвигателя. При этом потребуется замена ротора либо якоря. Проверить подшипники довольно просто.  Для этого необходимо установить двигатель на твердой поверхности, сверху на него положить руку и вращать вал. Ротор должен двигаться свободно, не заедать. Если вы услышите царапающие звуки или почувствуете неравномерное вращение, это станет первым звонком к тому, что необходимо снять подшипник с якоря и устранить неисправность.

В любом подшипнике есть люфты, то есть зазоры

Их наличие вполне допустимо, однако важно, чтобы показатели не выходили за допустимые пределы. Необходимо проверить люфты:

  • радиальные, или продольные. Для этого нужно положить двигатель на твердую поверхность и рукой попытаться отклонить вал в разные стороны. Величина смещения зависит от размера детали. Для бытовых моделей электроинструментов отклонения должны быть едва заметны;
  • осевые. Проверка в данном случае более простая. Необходимо взять рукой вал и потянуть на себя или толкнуть в противоположную сторону ротор. В двигателях бытовых приборов отклонения не должны превышать 3 мм. Чем ближе этот показатель к нулю, тем лучше.

Если во время разборки электродвигателя вы заметили следы трения деталей, значит, произошел износ подшипников. Необходимо сразу же снять подшипник с якоря и произвести замену запчастей. Это позволит избежать негативных последствий в виде поломки двигателя или полного выхода из строя инструмента.

Пошаговая инструкция по разборке и сбору перфоратора

Для качественной и успешной разборки такого электрического агрегата необходимо запастись соответствующими инструментами. Чтобы сделать ремонт самостоятельно, понадобится такое:

1.Набор отверток, у них должны быть разные шлицы.

2.Будем пользоваться тисками.

3.Набор торцевых и гаечных ключей.

4.Специальными съемниками снимаются подшипники.

Позаботьтесь также и о других дополнительных материалах, которые пригодятся вам в работе. Это смазочные материалы, растворители для очищения, ветошь для обработки поверхностей.

Самое первое, что нужно сделать для разборки перфоратора – снять патрон. Его можно разобрать отверткой, у которой плоские шлицы. Перед этим патрон должен быть освобожден от бура.

Иногда происходит заклинивание бура, вынуть его в этом случае достаточно сложно. В этом случае стучите резиновым молотком по периметру патрона, капните немного смазки ВД-40 в середину. Через пару минут попробуйте еще раз достать бур. Я уверен, на этот раз все получится.

Теперь начинаем разбирать патрон.

Для этого юбку из пластика вытяните вниз. С помощью отвертки произведите снятие пыльника защиты из резины. Сзади пыльника есть кольцо стопора. Оно разжимается и извлекается.

Пыльник из пластика, пружина, пластинки с шариками также снимаются. Со всех запасных частей удаляется отработанная смазка.

Теперь настало время снять режимные переключатели. Для этого потребуется поставить тумблер на отметку удара, там нарисован молоток. Потом выверните его еще немного вниз. Рычаг, находящийся в гнезде, освободите от него. И потяните рычаг к себе.

Сейчас будем проверять коллекторные щетки и пусковые кнопки. Чтобы получить доступ к этим деталям, снимите крышку сзади. Выкрутите несколько шурупов для этого. Вы определите, что щетки изношены, требуется их замена. Даже, если испорчена только одна щетка, обычно меняют одновременно обе. Поверхности должны быть чистыми, без посторонних примесей.

Кнопку, запускающую двигатель, проверить можно при помощи мультиметра. Если вы заметили, что рабочая поверхность оплавлена, кнопка подлежит замене, нормальной работы в таком случае от нее не ждите.

Выполняйте правила техники безопасности – отключайте от сети инструмент во время ремонта!

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
