Принцип работы перфоратора пистолетного типа с фотоописанием

Основные неисправности перфораторов

Если знать устройство перфоратора, то можно с легкостью заменить сломавшуюся деталь. В большинстве случаев ремонт данного инструмента сводится к замене элементов, которые вышли из строя. К ним можно отнести:

  • выключатели;
  • якорь;
  • щетки;
  • шестеренки;
  • стартер;
  • подшипники.


Схема устройства строительного перфоратора.

Неисправности профессиональных устройств могут быть сложными. С некоторыми из них способны справиться исключительно высококвалифицированные специалисты. Часто встречаются такие проблемы: пробой обмотки, перемотка якоря и стартера. Данные неисправности возникают из-за пыли. Ремонт заключается в чистке и замене элементов. Время от времени нужно производить профилактику – раз в 2 недели рекомендуется прочищать приспособление

Особое внимание надо уделить выбору смазки.Если в наличии нет подобной смеси, то можно использовать масло для дизельных двигателей

Другая причина поломки – износ щеток. Заменить их очень просто: следует разобрать перфоратор по схеме, которая была описана выше, найти изношенные щетки и установить на их место новые. Понадобится точно определить, какие из них подходят. Щетки могут быть угольными, графитовыми или угольно-графитовыми. Графитовые имеют долгий период службы, однако из-за твердости материала может повредиться коллектор. Угольные приспособления имеют непродолжительный период службы, однако отличаются хорошим контактом с другими элементами перфоратора. Если денежных средств, которые есть возможность выделить на замену щеток, не очень много, то рекомендуется использовать угольно-графитовые щетки.

Могут быть проблемы и с механическими деталями приспособления. Каждое устройство оснащается режимами переключения, которые часто выходят из строя. Чтобы устранить неполадку, нужно разобрать перфоратор, найти поврежденные элементы и заменить их

Важно лишь купить детали, которые соответствуют имеющемуся устройству. Такая же проблема может быть с патронами, которые подвергаются большим нагрузкам

В качестве профилактических мер можно промывать детали солидолом, чтобы защитить их от пыли и грязи. Если патрон неисправен, понадобится его заменить.

Популярные бренды и самые продаваемые модели перфораторов

Аккумуляторные перфораторы1.Перфоратор Ryobi ONE+ R18SDS-0; 2.Перфоратор Калибр Мастер АП-14,4м+ 00000059169; 3.Перфоратор Энкор AccuMaster АКМ1815 49215;
С виброзащитой1.Перфоратор DeWALT D 25133 K; 2.Перфоратор Einhell RT-RH 32; 3.Перфоратор Фиолент П6-1200-Э Ф0076;
С реверсом1.Перфоратор Makita HR 2470; 2.Перфоратор Elitech П 0826РЭМ; 3.Перфоратор Bosch GBH 2-26 DRE 0.611.253.708;
С патроном SDS-max1. Перфоратор Калибр Мастер ЭП-2000/50М 00000046095; 2.Перфоратор DEWALT SDS-max D25481K; 3.Перфоратор Makita HR 5001 C
С патроном SDS-plus1.Перфоратор DeWALT D 25134 K; 2.Перфоратор Makita HR 2470; 3.Перфоратор Bosch GBH 2-28 F 0.611.267.600;

Bosch PBH 2100 RE

Один из самых легких аппаратов для бытового применения. Он весит всего 2,2 кг, но со своими «обязанностями» управляется отлично. Даже в таких твердых материалах, как бетонные и кирпичные конструкции, инструмент проделывает двадцатимиллиметровые дыры. Работать с ним легко, кисть не устает, спина не напрягается. К тому же, для облегчения сверлильных и долбежных операций прибор оснащен двумя (основная+вспомогательная) эргономичными ручками с прорезиненной поверхностью и мягкими вставками.

Как и другие модели этого производителя, PBH 2100 RE оснащен спецпатроном для моментальной смены буров. А механизм Vario-Lock регулирует позицию коронки при долбежных процедурах (около 40 установочных точек). Крутящая скорость рабочей насадки координируется электронной регулировкой, запуск с нуля до максимума — с помощью кнопки. Если требуется чисто сверлильная операция, ударная функция блокируется.

Многие пользователи отмечают, что, несмотря на средние показатели ударной характеристики, этим аппаратом можно без затруднений снимать старую штукатурку, отбивать кафельную плитку и долбить кирпичную стену.

В целом, для домашнего применения прибор подходит идеально. А вот и его параметры:

Вес, кг2,2
Сила ударного усилия, Дж1,7
Диаметр сверления, мм20 — бетон, 13 — сталь
Мощность, Вт550
Реверсимеется
Длина кабеля, м2
Режимы3
Дополнительная комплектацияДополнительная рукоятка, кейс, ограничитель глубины

Ямобур для перфоратора что такое и зачем применяется

Всем известен такой инструмент, как ручной бур для бурения в грунте отверстий под установку столбиков. Чтобы автоматизировать этот процесс, производители выпускают специальные насадки, которые внешне напоминают проломной бур.

Отличаются они тем, что предназначены исключительно для того, чтобы получить отверстие в грунте. Сверлить перфоратором с насадкой ямобур нужно в режиме сверления

При этом немаловажно использовать агрегаты пистолетного типа высокой мощности. Маломощные перфораторы не смогут справиться с такими задачами

https://youtube.com/watch?v=5DdrSzneJ3g%3F

Теперь вы знаете, как называются насадки для перфораторов, и какими они бывают. Однако на вышеперечисленных видах приспособлений функционал инструмента не заканчивается. Еще очень много вариантов насадок, которые изготавливаются своими руками для облегчения работы по снятию лакокрасочного покрытия с бетонных поверхностей. В завершении нужно отметить, что чем мощнее инструмент, тем больше его спектр возможностей. Если вы до сих пор использовали перфоратор только для бурения бетона, то теперь можете существенно расширить его функционал, сэкономив на покупке разнообразных инструментов.

Публикации по теме

Насадки для реноватора: важная информация о расходных материалах

Какими бывают патроны на дрели и как они снимаются и разбираются самостоятельно

Алмазные диски для болгарки и критерии их выбора

Конусные и ступенчатые сверла для металла их отличия назначение и применение

Ремонт патрона или как происходит его снятие и замена

Спрашивают, как снять патрон с перфоратора, многие владельцы этого электроинструмента. Появляется такая необходимость, когда надо заменить крепежное устройство или установить цанговый элемент. Чтобы снять патрон с перфоратора, понадобится его разобрать. Одновременно при разборке можно выполнить его ремонт, поэтому в зависимости от поставленной, необходимо приступать к работе. Причем процесс, как разобрать патрон на перфораторе, выполняется одинаково для всех моделей:

  • Bosch
  • Макита
  • Интерскол
  • Metabo
  • Калибр и другие

Ремонт патрона перфоратора легко выполнить своими руками, и для этого не обязательно иметь соответствующие навыки. С ремонтом этой детали справится даже новичок, ну а поводом для ремонта могут послужить разные признаки:

  1. Патрон перфоратора не держит бур — это означает, что износились шарик или ролики, в зависимости от типа устройства. Еще причиной может служить износ ограничительного кольца, а также проседание пружины. В любом случае, необходимо выяснить, как разобрать патрон перфоратора, чтобы выявить точную причину и устранить ее
  2. Не держится патрон — причиной такой поломки зачастую является износ кронштейнов, которыми устройство крепится к инструменту. Нужна замена патрона на перфораторе или можно обойтись ремонтом, покажет вскрытие, которое необходимо выполнить, как можно скорее

Ремонт патрона перфоратора съемного типа выполняется с соблюдением последовательности действий:

  1. На начальном этапе демонтируется защитная накладка, которая расположена с торца или сверху, в зависимости от расположения инструмента. Поддеть эту накладку необходимо при помощи отвертки
  2. Затем необходимо демонтировать стопорное кольцо вместе с пластиной, которое расположено за ним
  3. Демонтируется стопорное кольцо при помощи отвертки, при помощи которого фиксируется пыльник или чехол
  4. Демонтируем чехол, и теперь можно считать, что оснастка полностью разобрана. На этом этапе можно оценить причину поломки и произвести необходимый ремонт

На этом этапе следует отметить, что выполняется оценивание состояния внутренних деталей. Обычно выявить дефект не составит большого труда. Признаки износа можно выявить визуально, к примеру, может износиться кольцо, которое фиксирует шарик.

Его следует и заменить. Для этого можно купить ремкомплект или же отдельное колечко, но лучше все же сразу покупать все детали в сборе. Далее рассмотрим процесс сборки патрона перфоратора, так как часто возникает вопрос после проведения ремонта, а как собрать деталь обратно. Для этого необходимо:

  1. Для начала все детали, которые остаются старые, необходимо очистить тщательно от старой смазки, удалив всю выработку. По мере сборки будет вноситься новая смазка
  2. Для начала на ствол устанавливается пружинка
  3. После этого устанавливается пластинка, которая кстати была неисправна, и ее пришлось заменить
  4. После этого в отверстие устанавливается шарик, предварительно смазав его
  5. Вслед за шариком нужно установить упорное кольцо, как показано на фото ниже
  6. После этого остается установить корпус на место, и зафиксировать его стопорным кольцом
  7. За стопорным кольцом нужно установить пластинку, удерживающую пыльник, и зафиксировать ее еще одним стопорным кольцом
  8. В итоге надевается последняя деталь — это пыльник

На этом процесс ремонта считается завершенным. Смазка вносится в достаточном количестве, и лучше, чтобы она была в избытке, чем ее не будет хватать. Использовать рекомендуется специальные смазочные вещества, которыми смазываются буры. Далее остается только установить отремонтированный патрон на место, и проверить надежность фиксации насадок. Ниже представлена видео инструкция по ремонту патрона перфоратора от Александра Бреста.

https://youtube.com/watch?v=w7nWiYHSdAU%3F

Что может делать инструмент

Выделяют следующие основные режимы работы перфоратора:

  • удар с вращением – позволяет просверлить бетонную стену;
  • удар без вращения – чтобы долбить бетон;
  • вращение без удара – с насадкой под сверла позволяет сверлить как дрелью.

Те, кто часто работает с перфоратором, знают, что кроме сверления и долбления стен, таким инструментом можно штробить стены под проводку. Сделать штробу в бетоне при помощи этого инструмента довольно просто. Сначала по размеченным линиям сверлят ряд отверстий. Затем пикой или лопаткой разбивают перемычки между отверстиями. Такое использование перфоратора нетипично, но позволяет отказаться от покупки дополнительных инструментов.

Особенности конструкции перфоратора

Схема основных деталей перфоратора, которые часто ломаются.

Импульс удара электроинструмента, направленного на обрабатываемую поверхность, создается за счет либо электромагнитного, либо пневматического блока. При использовании электромагнитного механизма продольное перемещение сердечника обеспечивают две индукционные катушки.

Если речь идет об инструменте с пневматикой, то в этом случае удар производится поршнем, перемещающимся внутри цилиндра за счет созданной в нем достаточной компрессии. В результате боек бьет в торец рабочей насадки, которая одновременно со сверлением постепенно разрушает структуру обрабатываемого материала.

В настоящее время эксплуатируются перфораторы с двумя типами расположения электродвигателя: горизонтальным и вертикальным. Первый тип в основном используется в легких бытовых устройствах, второй – в средних и тяжелых (профессиональных) инструментах.

Устройства с горизонтальным расположением двигателя за счет указанной схемы, как правило, более компактны, более удобны при сверлении в труднодоступных местах. Вместе с тем такая компоновка отличается рядом заметных недостатков. В частности, продольно расположенные двигатели испытывают повышенную ударную нагрузку при работе, а также несколько хуже и медленнее охлаждаются, чем вертикальные двигатели.

Режимы работы перфоратора.

Соответственно, указанных недостатков лишены перфораторы с вертикальной компоновкой электродвигателя. Вместе с тем такая схема обеспечивает достаточно большую амплитуду перемещения пары «поршень-боек». Происходит это благодаря применению в инструменте специального кривошипно-шатунного механизма, увеличивающего поршневой ход. В результате перфораторы с вертикальным электромотором переносят интенсивную эксплуатацию лучше, чем модели с горизонтальным двигателем.

Механизм ударного импульса является важнейшим блоком любого перфоратора. От его эффективности и надежности в итоге зависит эффективность и надежность всего перфорирующего устройства.

Как уже было сказано выше, перфораторы по принципу формирования ударного импульса делятся на электромеханические и электропневматические. При этом инструменты на базе пневматики составляют подавляющее большинство эксплуатируемых сегодня изделий.

Такую популярность электропневматические инструменты завоевали тем, что они при минимальной номинальной мощности электромотора развивают значительную энергию ударного импульса. Пневматический удар обеспечивается либо схемой с «пьяным» (качающимся) подшипником (легкие и частично средние перфораторы), либо кривошипно-шатунным механизмом (средние и тяжелые аппараты).

Гашение вибрации перфоратора.

Передачу вращения от электромотора к рабочему патрону обеспечивает редуктор. Одновременно он активизирует механизм удара. Редуктор представляет собой взаимосвязанную систему шестеренок различной конфигурации и характеризуется определенным передаточным числом. Изменение этого числа осуществляется за счет электронного регулятора.

Корпус устройства может быть как металлическим, так и пластиковым. Но чаще всего при его изготовлении сочетают металл с ударопрочной пластмассой.

https://youtube.com/watch?v=UeJeuD9UoqE

Таким образом, перфоратор представляет собой достаточно сложное устройство, схема которого оптимально «подогнана» под специфические функциональные задачи по обработке особо твердых стройматериалов.

Лопатка и ее назначение

Лопатку еще называют канавочным зубилом, так как она имеет схожую конструкцию. Лопатка плоская с широким наконечником активно применяется для того, чтобы удалять штукатурку со стен, а также для снятия краски. Для снятия штукатурки, пожалуй, нет лучшего электроинструмента, чем перфоратор с насадкой в виде лопатки. Кроме того, лопатка также применяется для штробления стен, когда нужно получить большой канал под укладку коммуникаций.

При работе лопаткой также затупляется ее наконечник, который можно подточить на специальном наждачном круге. Обычно каждый перфоратор комплектуется такими приспособлениями, как пика, зубило и лопатка, поэтому покупать их понадобится в крайних случаях, когда эти инструменты выходят из строя или теряются.

Электрическая схема и корпус инструмента

Схема снятия рычага.

Существует большое количество способов регулировки скорости вращения электросиловой установки инструмента. Отрегулировать скорость вращения можно путем изменения силы нажатия на пусковую кнопку. Помимо этого, скорость вращения на некоторых моделях устройств устанавливается перед использованием путем вращения ручки регулятора.

Электрические схемы различных моделей перфораторов могут иметь существенные отличия между собой. Самая простая электросхема перфоратора напоминает схему электрической дрели.

Корпус для монтажа механизма изготавливается из металла. Как правило, для его изготовления используются сплавы алюминия или магния. Для легких типов инструмента корпусы изготавливаются из ударопрочного пластика. Иногда можно встретить модели, в которых при изготовлении корпуса используются одновременно металл и ударопрочный пластик. Металл значительно прочнее пластика и способствует более эффективному отведению тепла, чем обеспечивается более быстрое охлаждение механизмов.

Для обеспечения механизмов устройства эффективным охлаждением используется воздух, захватываемый установленным на электродвигателе колесом вентилятора, который направляется к ударному механизму и тем самым осуществляет его охлаждение. Это не позволяет инструменту перегреваться при длительной работе. Поток воздуха поддерживает оптимальную температуру всех механизмов и металлического корпуса, что предотвращает получение травм, помимо этого, в целях предохранения от ожогов в особо опасных местах на корпусе крепятся различные накладки, изготовленные из пластмассы. Встречаются модели, у которых одна сторона корпуса изготавливается из металла, а вторая из ударопрочной пластмассы.

Ремонт редуктора и ударного механизма

Вот мы и подобрались к самой содержательной части нашей инструкции. Ввиду различий в устройстве трансмиссионной части и генератора ударных импульсов в разных семействах перфораторов, их обслуживание и ремонт выполняются по разным схемам.

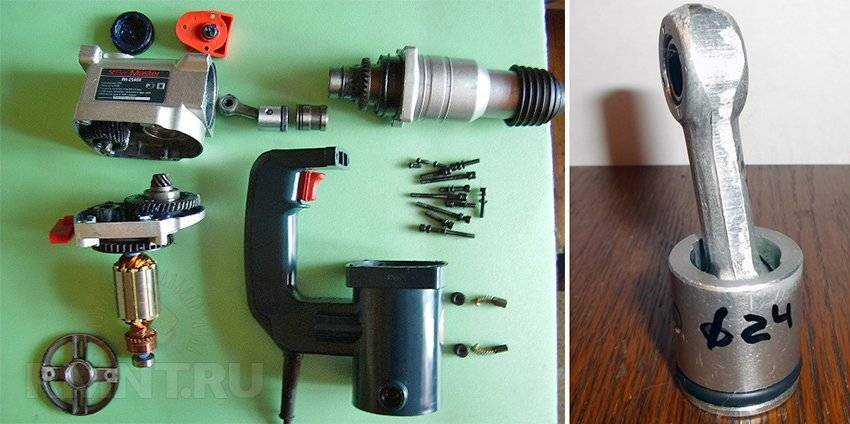

Бочковые перфораторы

Ведущая шестерня раздаточного редуктора посажена на подшипнике двигателя, остальные две имеют собственные упоры. Их нужно периодически проверять на предмет заклинивания и люфта, менять при необходимости.

Шатунный механизм имеет собственный подшипник, который обычно посажен на кулачке эксцентрикового колеса, иногда в основании самого шатуна. Изредка в этом месте используется подшипник скольжения, который требует постоянного наличия смазки с нормированным показателем вязкости. Износ этого узла часто требует замены эксцентрикового бочонка и шатуна.

Передача вращения осуществляется прямой или конической шестерней, в этом месте также важно постоянное присутствие смазки. Необходимость замены определяется по почернению, разжижению и наличию блестящих вкраплений

Пистолетные перфораторы

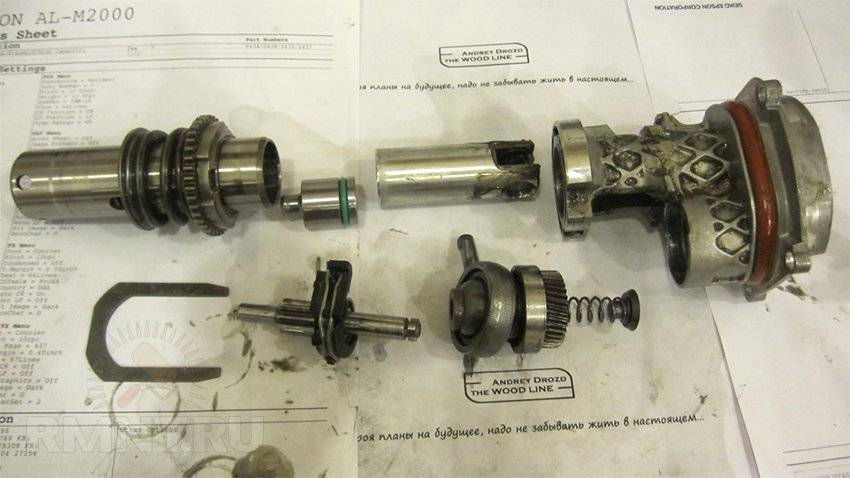

В перфораторах с горизонтальным расположением ротора проблемы могут возникнуть от износа или заклинивания подшипников. Это наиболее опасная неисправность для всех узлов перфоратора: осколки разбитого подшипника могут попасть в детали ударного механизма и вывести их из строя.

Посадка промежуточного вала и «пьяного подшипника» зачастую выполнена по индивидуальной схеме. Для полной разборки нужно раскрутить прижимную скобу переднего конца вала, отсоединить рычаг переключателя.

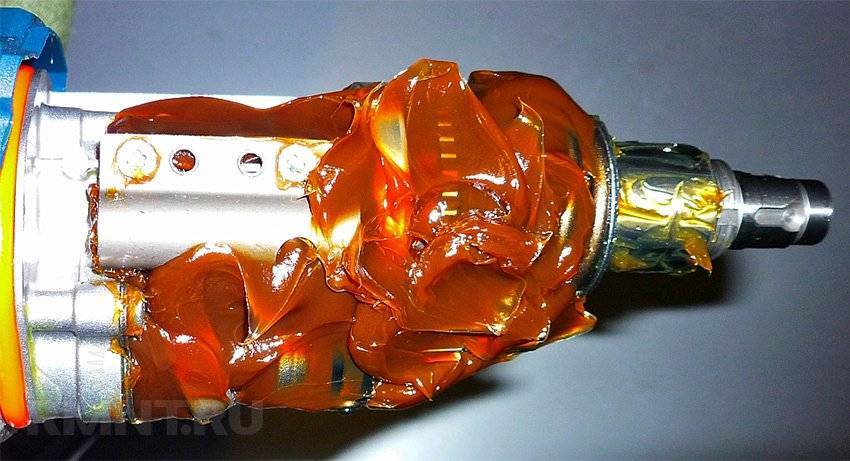

В редукторах всех типов следует периодически проводить полную очистку и замену смазки. После разборки все детали тщательно промывают в керосине, избавляясь от осколков разбитых элементов и металлической стружки. После этого смазка специального типа наносится на все движущиеся части.

Растровая муфта

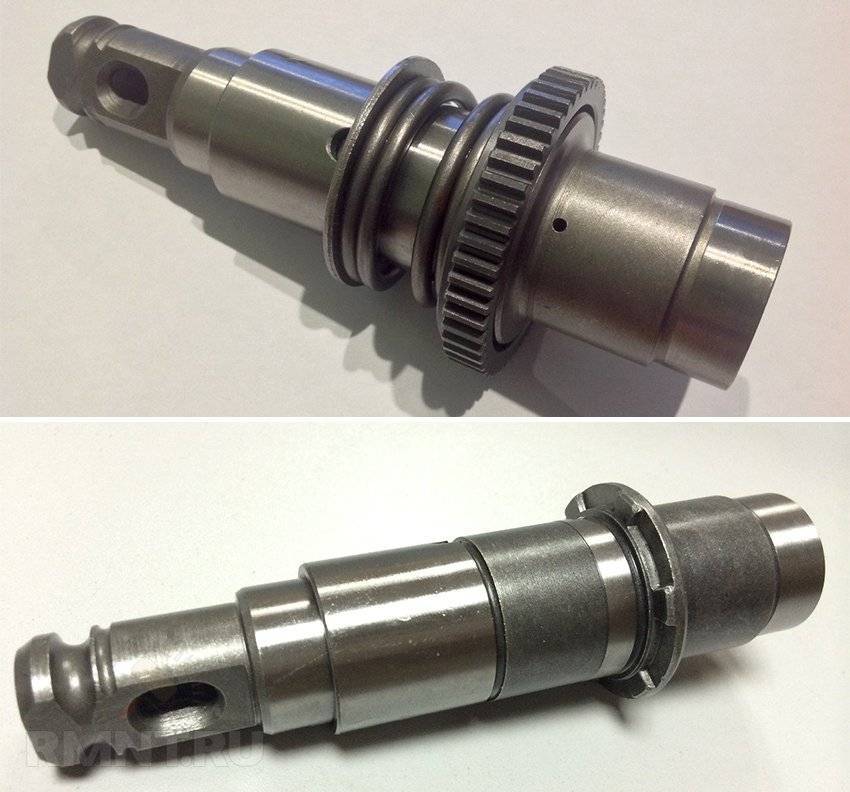

Ствол перфораторов почти всех типов имеет одинаковое устройство. Внешний стакан муфты опирается на игольчатый подшипник в передней части корпуса редуктора. На внешней стороне стакана закреплена основная шестерня передачи вращения вместе с предохранительной муфтой. Для их снятия нужно удалить стопорное кольцо, сжав перед этим пружину переставными клещами.

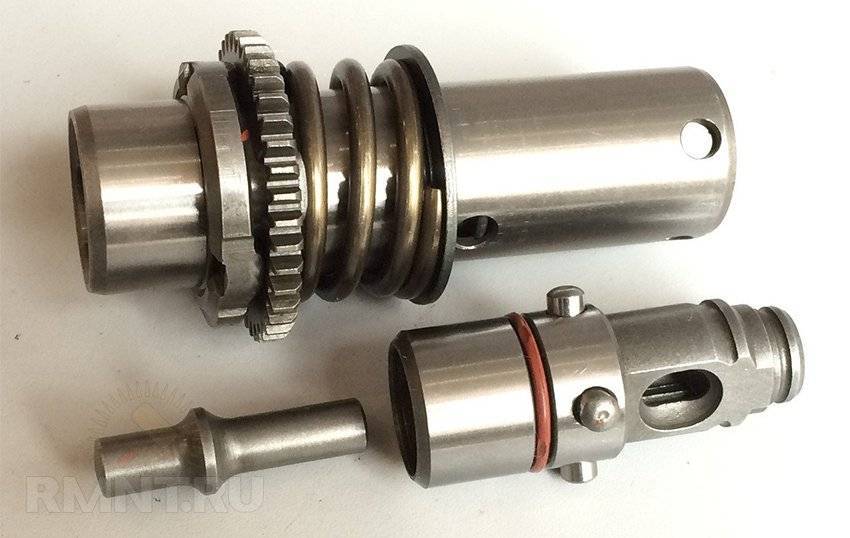

Разобрать внутренности растровой муфты также несложно. Они фиксируются стопорным кольцом, которое снимается через пару боковых отверстий обычной отвёрткой. Когда кольцо будет удалено, находящиеся внутри детали можно выдавить, вставив отвёртку с передней стороны ствола.

Внутри располагается «летающий» ударный болт и проммасса — приёмник ударного усилия. Большинство болтов имеет сборное устройство, в них часто изнашиваются резиновые прокладки и сальниковые кольца. Менять эти элементы рекомендуется при каждом обслуживании. Сам болт и проммасса могут быть расколоты из-за проявлений усталости при длительной эксплуатации. Эти элементы стоят сущие копейки и при малейших следах развальцовки их также лучше сразу заменить.

Более конкретные рекомендации по ремонту растровой муфты и редукторной части дать сложно: у каждого производителя кинематические схемы могут иметь незначительные отличия. Тем не менее, большая часть неисправностей наглядно видна при осмотре и ревизии. В связи с этим рекомендуется сохранять сборочную схему из инструкции к инструменту, её также следует использовать при поиске комплектующих, которые определяются порядковым номером списка используемых деталей.

рмнт.ру

Виды перфораторов и их цена

По типу привода перфораторы бывают:

Гидравлические

Предназначены для работы в сухих условиях и под водой.

В зависимости от модели могут применяться для работ под землей и в сложных погодных условиях.

У многих изделий диапазон рабочих температур от -35 до +45°С.

Пневматические

Работают от сжатого воздуха, предназначены в первую очередь для выполнения работ в опасных условиях, например, непосредственно в толще воды или ее потоках, там, где есть вероятность поражения электрическим током или опасность взрыва.

Сюда относятся телескопические модели – применяющиеся для бурения скважин и шпуров.

Приведенные выше виды перфораторов относятся к промышленному инструменту, который чаще всего используют в горном деле.

Это и переносные, и стационарные варианты.

Электрические

Наибольшего распространения в быту и сфере строительства получили электрические перфораторы, работающие на основе электродвигателя.

Это ручные модели, которые в свою очередь делятся на:

Сетевые

Инструмент с горизонтальным и вертикальным расположением двигателя.

Питается от электросети.

Самые дешевые варианты обойдутся в 2 тыс. рублей.

Аккумуляторные

С питанием от литий-ионного, никель-кадмиевого или никель-металл-гидридного аккумулятора.

Особенно удобны при выполнении фасадных и подобных работ.

Аккумуляторные перфораторы бывают беспроводными, когда батарея фиксируется непосредственно на корпусе инструмента, и с выносной АКБ, соединенной с самим перфоратором проводом.

Батарея в таких случаях крепится, например, на поясе мастера.

Подобные модели изготавливают преимущественно на основе бесщеточного двигателя постоянного тока.

Стоимость составляет 10 – 20 тыс. рублей.

Электроинструмент условно делится на:

Бытовые

Весом 2,5 – 4 кг, предназначенный для периодического использования в домашних условиях.

Сюда, в частности, относится дрель-перфоратор с обыкновенным цанговым патроном, которой достаточно для сверления того-же кирпича.

Инструмент обойдется в 2 – 5 тыс. рублей.

Полупрофессиональные

С увеличенной мощностью и силой удара, достигающей отметки 5 Дж и более.

Весит в среднем не менее 5 кг, применяется для периодической тяжелой работы.

Стоимость примерно 4 – 8 тыс. рублей.

Профессиональные

Инструмент с силой удара более 8 Дж и весом не менее 8 кг, предназначенный для непрерывной длительной работы.

Применяется в основном строительными бригадами.

Цена минимум 7 тыс. рублей.

Лучшие модели обойдутся в сумму не менее 20 тыс.

По назначению инструмент можно разделить на:

Монтажные

Применяется для сверления и бурения отверстий.

Так чаще всего называют перфораторы с горизонтальным расположением двигателя, не имеющие функции долбления.

Демонтажные

С акцентом на бурение и долбежные работы.

Как правило это модели с вертикальным расположением мотора, обладающие достаточной мощностью для проведения демонтажных работ.

Комбинированные

С функционалом для сверления, бурения и долбления.

Это трехрежимные перфораторы, способные выполнять функции как дрели, так и отбойного молотка.

Также такой перфоратор называют универсальным.

Существуют нестандартные перфораторы, которые используют в горнодобывающей и нефтегазовой промышленности, представляют собой специализированные устройства:

Гидромеханические

Вариант – используется в нефтегазовой промышленности, основное назначение – вскрытие в скважинах продуктивного коллектора посредством струи направленного действия и пробойника.

Его подвид – щелевой перфоратор, который используется для вторичного вскрытия пластов в обсаженных газовых или нефтяных скважинах.

Устройство предназначено для пробивания каналов посредством кумулятивной струи, образованной взрывом заряда.

Сила удара перфоратора в джоулях (Дж)

Мощность двигателя также определяет силу удара перфоратора. Зависимость в модельных рядах прослеживается весьма четко, хотя и не является прямопропорциональной. В перфораторах разных производителей с одинаковой мощностью двигателя мощность удара может в разы отличаться. Для «легких» перфораторов сила удара колеблется от 2,0 до 4,0 Дж.


единица работы джоул

Оптимальная сила удара для бытовых перфораторов, которая позволит без лишних усилий работать с твердыми поверхностями составляет в районе 3,0 Дж. Такое усилие дает перфоратор с мощностью двигателя около 800,0-900,0 Вт. Перфораторы меньшей мощности дают усилие в 1,5-2,5 Дж, что позволяет удовлетворить базовые потребности, например, пробурить отверстие в кирпиче или шлакоблоке.

В «средних» перфораторах сила удара составляет от 3,0 до 10,0 Дж, при этом большинство моделей, представленных на рынке, имеют мощность в 5-6 Джоулей. Усилие в 5-6 Дж дает возможность работать с твердыми поверхностями (бетоном, гранилитом и т.д.) без лишних усилий и производить: бурение диаметром до 40,0 миллиметров; штробление стен и потолков и другие подобные работы.

Перфораторы большой мощности (большие) имеют силу удара до 20,0 Джоулей. Они могут использоваться не только для бурения поверхностей диаметром до 50-60 миллиметров, а и в качестве отбойного молотка для демонтажа старых строений, дорожек и других целей. Отдельно стоит отметить в этом разделе перфораторы с электромагнитным принципом удара. Такие перфораторы имеют силу удара, достигающую 30,0 Джоулей при мощности двигателя от 1500,0 до 2000. Вт. Перфоратор с электромагнитным принципом удара может стать оптимальным выходом из ситуации, если вам недостаточно мощности классического пневмоудара.

Что внутри перфоратора

Конструктивно перфоратор состоит из двух основных частей — электрической и механической. В зависимости от расположения электродвигателя, перфораторы бывают прямого или пистолетного типа, а также бочковые. В пистолетных перфораторах электромотор расположен в горизонтальном, а в бочковых — в вертикальном виде.

На перфораторах, а также болгарках, дрелях и прочих электроинструментах, применяются коллекторные электродвигатели. Состоят они из двух основных составляющих — статор и ротор. Статор — это неподвижная часть, которая состоит из медной обмотки и стальных пластин. Обмотки статора создают постоянное электромагнитное поле, за счет которого в действие приводится ротор.

Ротор или якорь — это подвижная часть электродвигателя, которая также состоит из медной обмотки, намотанной на стальном сердечнике. Ротор вращается внутри статора. Обмотки ротора подключены к коллекторным пластинам, на которые также подается ток через графитовые щетки. В электродвигателе создается поле скольжения, которое способствует приведение в действие ротора. На валу ротора закреплена шестерня, которая приводит в действие редуктор.

Принцип работы инструмента

Дословно слово перфоратор обозначает «бурильный молоток». Для повышения производительности в горнодобывающих работах был разработан в начале XIX века отбойный молоток. Принцип действия устройства заключался в использовании махового колеса. Он приводил в движение штангу с присоединёнными к нему специальными защипами. Штанга под воздействием пружины наносила удар и возвращалась обратно поршнем.

Устройство постоянно совершенствовалось. В 1932 году в Германии корпорация Bosch выпустила первый перфоратор, работающий от электричества. В этом устройстве был совмещён ударный и вращательный момент. Разработанный компанией принцип действия используется и сейчас в современных моделях электрических перфораторов.

Перфоратор — это устройство, предназначенное для бурения отверстий и разрушения твёрдых пород. В качестве расходного материала используются буры разного диаметра и зубила. Инструмент разделяют по классу применения:

  • бытовой;
  • полупрофессиональный;
  • профессиональный.

По своему виду инструмент напоминает пистолет и может использовать в работе электрический, топливный или пневматический привод. Последние востребованные при опасных условиях работы, во время которых существует возможность взрыва.

В основе принципа работы перфоратора, отличающего его от другого подобного инструмента, лежит ударный механизм. Электромагнитный тип использует две электромагнитные катушки, обеспечивающие возвратно-поступательное движение сердечника. Он и передаёт инерцию хвостовику бура. Пневматический тип основан на движении поршня в цилиндре, совершающем также возвратно-поступательные движения.

Каждый производитель стремится улучшить конструкцию за счёт применения конструктивных особенностей. В основном это мелкие доработки, связанные с применением различных материалов и местом их расположением. В целом же основные элементы остаются неизменными. К таким деталям относят:

  • кнопку включения;
  • двигатель;
  • ударный механизм;
  • предохранительную муфту;
  • зажим бура.

Из дополнительных особенностей конструкций можно выделить систему удаления пыли и виброподавляющий узел. Для многорежимного типа инструмента устанавливается кнопка переключения работы.

Как выполнить ремонт перфоратора Макита?

Чтобы определить причину поломки, нужно произвести разборку патрона. Разбирать нужно следующим образом:

  1. Прежде всего демонтируется рычаг.
  2. Далее разбирается патрон. Для этого нужно взять отвертку и убрать прокладку из резины. Затем демонтируется стопорное кольцо.
  3. После этого снимаются все остальные элементы.

Проблемы с патроном могут быть следующими:

  1. Износилась прокладка. Если это произошло, нужно прочистить инструмент от пыли и заменить пыльник.
  2. Деформация крышки. В таком случае производится замена элемента.
  3. Стопорное кольцо расслабилось. Элемент следует слегка затянуть, если есть возможность. Если нет, то деталь надо заменить.
  4. Если износился шарик, то нужно установить новую деталь, смазать ее и закрепить в отверстии направляющей шайбы.
  5. Если износилась направляющая шарика, то следует определить уровень износа. Если он небольшой, то достаточно смазать деталь. При большом износе элемент нужно заменить.
  6. Коническая пружина является самым стойким элементом, однако время от времени он тоже может изнашиваться. Деталь надо располагать меньшей вершиной к редуктору.

Сборка патрона происходит в обратном порядке. В завершение нужно смазать конец бура.

Разборка и ремонт переключателя

Также может сломаться переключатель. Для его ремонта нужно разобрать деталь. Делается это таким образом:

Основная задача – вытянуть из рукоятки защелку

Для этого понадобится вставить отвертку в паз сбоку рукоятки, осторожно зацепить сначала за одно крыло защелки, после чего за другое. Далее защелка вытягивается из рукоятки

Следует позаботиться о том, чтобы из рукоятки не выскочил фиксатор. Это может произойти в случае, если будет отжата пружина.
Далее рукоятку надо отвести влево так, чтобы выступы на ней и корпусе редуктора совпали. Переключатель освободится, после чего его можно будет снять.
После этого надо будет вынуть фиксатор вместе с пружинкой.
Далее удаляется уплотнитель из резины, который находится на рукоятке переключателя.
Выполняется чистка всех элементов конструкции.

Чтобы диагностировать поломку, нужно выполнить такие действия:

  1. Наиболее распространенной проблемой является неисправность колец переключателя, так как в процессе работы они постоянно соприкасаются с прокручивающимися элементами. Переключатель надо менять, однако если работы нельзя прерывать, то можно просто развернуть изношенную деталь на 180°. Стоит помнить о том, что это временная мера.
  2. Если в негодность пришли посадочные места, то нужно заменить переключатель.
  3. Если деформируется уплотнительная прокладка из резины и из редуктора будет вытекать смазка, то элементы надо заменить.
  4. Если сломается отросток элемента для фиксации, который удерживает деталь в корпусе редуктора, то самопроизвольно время от времени будут переключаться режимы. Данную деталь можно не менять в случае, если проблема не мешает работать.

Профилактика является единственным методом, который позволит избежать большинства проблем в процессе работы инструмента. Большинство неисправностей перфоратора можно ликвидировать самостоятельно, однако если проблема не относится к тем, которые были описаны выше, то рекомендуется доверить проведение ремонтных работ специалистам.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
