Балеринка по дереву. Справимся с любым диаметром!

Изготовление своими руками

Когда нет под рукой приспособления, способного вырезать круг из древесного материала или другого, то можно попробовать сделать его самостоятельно. Для этого понадобится цанговый держатель и набор нужного размера перовых свёрл. Цанговый держатель — это зажимной механизм, который применяется для зажима вращающегося режущего инструмента. Его можно будет сделать из болта, диаметр которого зависит от патрона коловорота, станка или дрели. Головку болта нужно обрезать, а со стороны резьбы пропилить вдоль крестообразно.

Центровое сверло затачивается на конус, а режущее — на клин. При этом конец центрового сверла должен быть длиннее на 3−5 мм.

Сверло держат две гайки: одна — зажимная, другая — направляющая. Если режутся отверстия с постоянным радиусом, то сверло к держателю можно приварить.

Технические характеристики

Для получения качественного отверстия необходимых размеров в таких случаях понадобится специальный инструмент – балеринка (круглое сверло).

Параметры инструментаЗначения параметров
Вес инструмента0,1-0,110 кг
Длина90-120 мм
Тип хвостовикаЦилиндрический
Длина хвостовика8-9 мм
Максимальный диаметр наружной окружности140-160 мм
Минимальный диаметр наружной окружности20-30 мм
Диаметр несущей планки7 мм
Глубина обработки рабочей поверхности30 мм
Число рабочих циклов (для балеринки по кафелю)30-40

Характеристики металла для сверла

Балеринка изготовлена из высококачественной углеродистой (инструментальной) стали, не содержащей легирующих добавок и примесей. Углеродистая сталь используется для изготовления высокопрочных статичных режущих инструментов, испытывающих значительные механические и физические нагрузки.

Свойства углеродистой стали обеспечивают балеринке такие характеристики:

Характеристика
ТвердостьОбеспечивает сохранение вертикального положения сверла при работе с ним
ПрочностьОбеспечивает бесперебойную работу балеринки при сверлении глубоких слоев рабочей поверхности
Циклическая прочностьСохранение рабочих качеств при неоднократном использовании
ПластичностьВозможность регулировки резцов
ТермостойкостьВозможность сохранения рабочих качеств инструмента при сверлении на больших скоростях и разогреве
ИзносоустойчивостьДлительный срок эксплуатации инструмента и противостояние коррозийным процессам

Характеристики сверла по металлу

Балеринка позволяет мастерам работать с металлическими поверхностями (стальной, чугунной, латунной, алюминиевой, бронзовой) толщиной до 14 мм. С помощью такого вида сверла, закрепленного в дрели или в настольно-сверлильном станке, в металлической поверхности можно вырезать отверстие с радиусом 22-105 мм.

Сообщества › Кулибин Club › Блог › Балеринка по металлу — новый резец с твердосплавом. А стоит ли?

Недавно сделал «балеринку» по металлу из найденных в гараже железок – старого сломанного токарного резца, сломанного сверла на 6 мм, керна из гнутого клапана и болванки диаметром 26 мм. Выкладывал отчёт в сообществе «сделай сам» — вот ссылка.

Тут два пути решения: первый – понизить обороты сверлильного станка и избежать перегрева резца, второй – улучшить износоустойчивость резца.

Первый путь требует покупки частотника – обороты и так выставлены на минимум.Но пока лишних денег на частотник нет, и я выбрал второй путь – решил сделать новый резец с твердосплавной напайкой. Ну и потом сравнить оба резца…

Для державки нового резца я нашёл старый гнутый клапан от моего С8 (их ещё осталось 7 штук))) и отломанную твердосплавную пластину от отрезного резца. Пластинки можно и купить – рублей 50 за шт., но у меня была )).

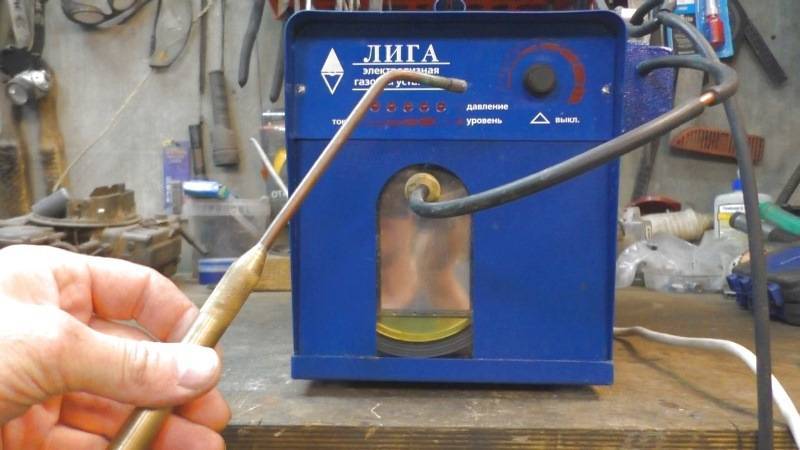

Паять решил с помощью электролизного газосварочного аппарата «Лига» — пару лет назад мне его презентовал хороший друг. И он стоял без дела, а тут вроде и к месту.

Поизучал вопрос по напайке пластин – больше всего понравился «рецепт» от Дядьки Максима (он есть на чипмейкере и в ютубе – прикольный чел)).

Для пайки он использует смесь буры (в качестве флюса) и латунных опилок. Сказано – сделано. Из какой-то старой сантехнической деталюшки наточил опилок, перемешал с бурой и начал паять.

Перед пайкой поверхность «протёр» напильником – поверхность после болгарки не подходит для пайки (так сказал Дядька Максим)).

Греем, сыпем получившийся порошок, опять греерем и вуаля.

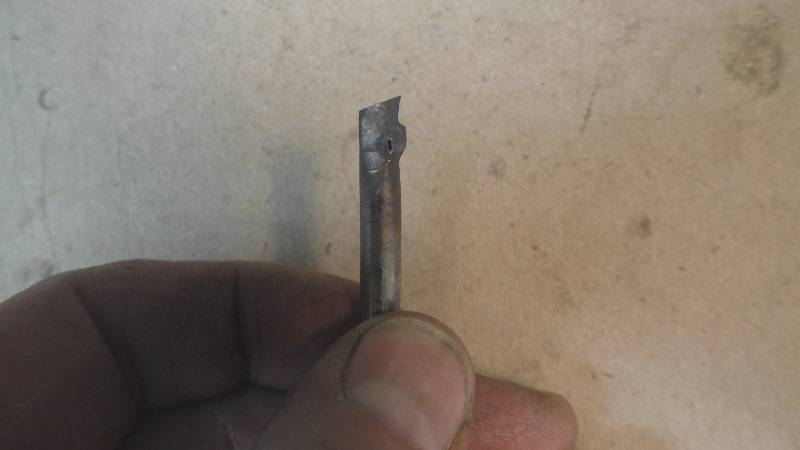

Даём остыть и точим. Получился вот такой первый вариант (камера фокусируется только на фоне рук, сорри):

Пробовал сверлить, но скорость резания намного меньше, чем у резца из сверла.

Попробовал ещё несколько разных способов заточки. Вот самый прогрессивный:

Но и он меня разочаровал. Лучше предыдущих, но всё равно сверлит медленно и печально… Что странно, профиль заточки идентичен, ширина кромки даже меньше, и он реально острый.

В общем, во время очередной попытки я психанул и придавил резец посильнее. Сами понимаете, что получилось )). Он вгрызся в металл, станок заклинило, резец погнуло…

Резец я выпрямил. Самое интересное, что моя напайка всё это выдержала – припаялась хорошо. И она не затупилась

Но резала-то она неважно…

В общем, вопрос: кто знает, почему резец из сверла, из быстрорежущей стали (про название не говорить)) режет реально быстрее твердосплава и что с этим делать? Как заставить твердосплав хорошо резать?

Вот небольшое видео с демонстрацией заточки и работы резца из сверла, снятое «одним кадром», а также изготовление и испытания нового резца с твердосплавной напайкой:

В общем, если кто знает секрет — делимся, не стесняемся ))

Критерии выбора

Прежде чем выбрать «балеринку», нужно знать ее основные преимущества перед остальными приспособлениями для прорезания отверстий большого размера, будь то коронки, лобзики и т. д.

Плюсы круговых приспособлений регулируемого типа:

  • возможность заменить центральное сверло или боковые резцы в любой момент;
  • надежность конструкции;
  • при необходимости режущие элементы можно точить;
  • регулируемая ширина отверстия.

Теперь рассмотрим параметры, на которые нужно обращать внимание при покупке

  • Надежность. Вряд ли этот критерий вы сможете определить визуально, поэтому лучше будет проверить сертификаты качества на продукцию у продавца. На некачественный товар их, скорее всего, не будет.
  • Качество исполнения. Перед приобретением нужно внимательно осмотреть приспособление на предмет наличия раковин, сколов и других изъянов. Резцы должны быть хорошо и аккуратно заточены. Если сверло очень длинное, то нужно проверить, ровное ли оно. Обычно эти дефекты видно сразу и на глаз.
  • Упаковка. На качественных изделиях от известных производителей обычно идет яркая и добротная упаковка. В текстовом сопровождении не будет грамматических ошибок. Ни одна из известных торговых марок не может позволить себе упаковать свою продукцию кое-как.
  • Цена. Показателем качества также можно считать и стоимость. Недорогие модели служат очень короткое время.

Знаменитые торговые марки заботятся о своей репутации, и их продукция будет соответствовать всем критериям качества. Поэтому лучше обратиться к официальным дилерам, чтобы деньги были потрачены не зря.

В следующем видео рассказывается о сверле «балеринка».

Как заточить коронку по дереву?

При активном использовании сверла могут стачиваться и нуждаться в заточке. Вернуть остроту самостоятельно коронке на дрель по дереву можно, но это потребует определенных навыков. Сохранение угла заточки – важный момент, без которого качественно восстановить работоспособность сверла не получится. Корончатые сверла по дереву изготавливаются из мягких металлов, и их можно восстановить с помощью ручных приспособлений и инструментов, для этого применяются:

  1. Болгарка со специальным шлифовальным диском.
  2. Ручная дрель с диском из наждачной бумаги.
  3. Точильный или наждачный станок.

Похожие материалы:

Как правильно выбрать и на что обратить внимание

Выбрать качественное круговое сверло достаточно легко

Главное — знать основные моменты, на которые следует обратить внимание в первую очередь, но и не упустить из виду мелочи

Конструкция, очень важный момент: балеринка по дереву бывает с одним резцом или двумя и более. Для частого использования лучше приобрести вариант с двумя или тремя режущими элементами. Такими приспособлениями легче работать и качество выполняемой обработки будет на приемлемом уровне.

Не лишней будет возможность замены отдельных частей. Недорогие круговые свёрла могут иметь цельный хвостовик с несъёмным центральным сверлом и штангой.

Металл, от его качества зависит прочность и способность выдерживать рабочие нагрузки. Качественный инструмент изготавливают из высокопрочной стали или сплавов. Форму хвостовику и держателям резцов придают станочным способом. Штанга обычно штампованная и изготовлена из такого же металла.

В дешёвых вариантах часто применяют мягкий металл или сплавы, которые могут оказаться хрупкими. Под нагрузкой детали могут деформироваться или разрушиться. Такой инструмент долго не прослужит и точности от него добиться также будет сложно.

Качество изготовления, основным признаком является отсутствие люфтов и перекосов. Все детали должны быть подогнаны друг к другу и надёжно крепиться фиксирующими винтами.

Разметка штанги качественной балеринки штампованная. Иногда деления выделяют яркой краской для лучшей видимости.

Резцы, качественные режущие элементы изготавливают из инструментальной закалённой стали. На держателях их крепят заклёпками или с помощью пайки. Цельные резцы с держателями (изготовленные из одного и того же металла) быстро затупляются и не отличаются долговечностью.

Производитель, при выборе любого инструмента и расходников, предпочтение следует отдавать известным и давно проверенным маркам и брендам. Наиболее распространённые — Topfix, Stayer, Irwin, Strum.

Приобретение регулируемого кругового сверла для использования в быту, или в случае необходимости просверлить несколько отверстий, полностью себя оправдывает. Это избавляет от необходимости приобретения дорогого инструмента, который может понадобиться всего несколько раз.

Достоинства и критерии выбора

Преимущества балеринки следующие:

  • получение аккуратных отверстий диаметром до 300 мм;
  • простая и надёжная конструкция;
  • невысокая цена, что при необходимости сделать всего несколько отверстий (в быту, например) оказывается решающим;
  • возможность регулировки диаметра.

Многие возражают, что там, где применяется балеринка по дереву, можно было бы использовать коронки или круговые пилы. Однако коронки имеют фиксированный диаметр без возможности регулировок и довольно высокую цену.
Поэтому они чаще используются при таких работах, где нужно вырезать большое число одинаковых отверстий (для крепления стандартных светильников, розеток и тому подобное). При необходимости работы с несколькими отверстиями различных диаметров больше подойдёт балеринка.

Выбирать это устройство следует внимательно, используя критерии, которые важны для любого инструмента. Это качество изготовления, аккуратность заточки ножей, надёжность фиксации элементов конструкции и прочие тонкости, известные любому, кто хоть иногда сталкивался с режущим оборудованием. Несмотря на это, многие выбирают балеринку, исходя только из такого критерия, как стоимость. Этим людям следует быть ещё в большей степени осторожными, поскольку дешёвый инструмент может не обладать надлежащими характеристиками и быть довольно опасным. Всегда нужно помнить, что вращение происходит с высокой скоростью и ненадёжно зафиксированный резец может ударить человека или просто улететь в сторону с непредсказуемым результатом.

Однако для использования в быту, при малых объёмах работы или необходимости просверлить несколько отверстий разных диаметров балеринка по дереву показывает себя с хорошей стороны и, благодаря невысокой стоимости, окупается достаточно быстро. Другие типы инструмента для подобных задач использовать не всегда оправдано.

Популярный строительный материал, представляющий собой натуральную древесину, отличается уникальными характеристиками и долговечностью, легко поддается обработке разными столярными инструментами. Среди большого перечня приспособлений особыми свойствами отличается сверло балеринка по дереву, позволяющее делать сквозные или глухие круглые отверстия разных размеров.

Устройство кругового сверла

Сверло-балеринка по дереву изготавливается из углеродистых, инструментальных, легированных сталей, которые не подходят для обработки твердых материалов: металла, кафеля, керамогранита. Но легко режут гипсокартон и пластик.

Двухрезцовая балеринка выглядит как обыкновенный циркуль. Но конструкция гораздо сложнее. Кронштейн и цилиндрический хвостовик изготовлен единой деталью. В кронштейне выполнены два отверстия. В одно устанавливается центровочное сверло. Во второе устанавливается штанга. Закрепление обоих производится винтами.

Для установки необходимого диаметра резцы перемещаются по штанге. На ней нанесена шкала нониуса. Резцедержатели также фиксируются винтами. Резцы имеют форму ножа. Косая кромка резца должна быть направлена в сторону вращения, по часовой стрелке.

Если во время работы затупилось сверло, его можно легко заменить. Если же затупились резцы, то, обладая навыками работы на заточном станке, их можно заправить. Хвостовик конструкции закрепляется в патроне электрической дрели. Стоит помнить, что небольшой мощности электроинструмента может не хватить для работы балеринкой в отличие от свёрел по металлу.

Что может «балеринка»

Продолжаем знакомится с различным инструментом, сегодня разберем круговое регулируемое сверло, в простонародье его зовут «балеринка», видимо по аналогии с внешним видом сверла во время его работы с крутящейся балериной. Основное назначение этого инструмента — высверливание отверстий больших диаметров в кафельной плитке.

Сразу же дам вам ссылку на другую мою статью про алмазные коронки- вот она, с помощью которых вы также сможете сделать отверстия большого диаметра.

Как видим, плитку много чем можно сверлить, кто-то предпочитает работать балеринкой, а кто-то — коронками. Продолжаем.

С его помощью можно сверлить «дырки» в плитке диаметром 30-90 мм. Как видим, максимальный размер очень велик, сложно будет найти такую коронку (а уж сколько она будет стоить — промолчу), поэтому, когда нужно сделать отверстие больше 60 мм(как правило коронки поштучно продаются до этого диаметра), приходится использовать «балеринку».

Она состоит из центровочного сверла и параллельно ему закрепленного второго передвигающегося по направляющей режущего элемента. Режущая часть и центровка оснащены напайками из твердого сплава, которые собственно и режут кафель. Основная режущая пластина перемещается по направляющей, минимальный диаметр 30 мм, максимальный 90 мм. Крепление движущейся режущей части производится с помощью болта.

Из этого можно сделать вывод, что при желании вы сможете просверлить отверстие любого диаметра в диапазоне 30-90 мм. Согласись, вряд ли вы сможете найти алмазную коронку диаметром, к примеру, 53 мм. А вот такое круговое сверло без проблем справится с задачей. Поэтому они и пользуются спросом у отделочников, занимающихся облицовкой. Его можно смело назвать универсальным — любой диаметр в пределах допуска без проблем.

По отзывам покупателей, данные сверла неплохо зарекомендовали себя при работе с плиткой. Конечно, рез получается не такой гладкий и ровный, как при работе коронкой, однако если чистота реза не требуется (под розетку в плитке, например), то вариант покупки этого сверла будет оптимальным.

Как правильно работать?.

Работа производится с помощью дрели, если она ударная, то режим удара необходимо выключить.

Сверлим на малых оборотах, очень важно, чтобы твердосплавные пластины не перегревались, тогда ваше сверло прослужит вам очень долго. Помню как-то соседи вызывали сантехника, так он достал такую балеринку, которая выглядела, как будто ей работали уже много лет

Я уж было подумал, что мастер ничего не сможет им сделать, однако на мое удивление отверстие в плитке было сделано быстро и очень качественно. Вот что значит грамотно пользоваться инструментом

Мастер сверлил осторожно, на медленных оборотах, не сильно нажимая на дрель. Плитка была просверлена как по маслу

Цена на нее в районе 230 рублей, если посмотреть, сколько стоят алмазные коронки, то уж лучше купить её, получится дешевле. При правильном использовании оно окупится многократно. Конечно, если отверстия должны быть аккуратными и ровными, тогда все-таки приоритет отдается коронкам.

— Если вам нужны отверстия, края которых потом все равно будут прятаться — то берите балеринку. — Если «дырки» будут чистовые (края прятать не будете) — то тогда уже коронки.

Ну и конечно же видео о том, как пользоваться этой самой «балеринкой».

Как видим, все просто и понятно. Держись, кафель теперь ))

Еще на заметку: Не знаете, чем взять железобетон? Конечно же Дистаром Турбо Экстра.

Коронки по дереву – рейтинг лучших

Готовые комплекты кольцевых сверл отличаются надежностью и безопасностью. ТОП лучших моделей регулируемых коронок по дереву выглядит следующим образом.

  1. Набор для сверления «Зубр 29554-H15_z01» состоит из 15 предметов, диаметр насадок варьируется от 1,9 до 12,7 мм. Центрирующее сверло изготовлено из прочной стали марки HSS. Набор справляется с разными видами материала – деревом, пластиком, ДСП, гипсокартоном.
  2. «MATRIX 70472» – биметаллические коронки по дереву изготовленные из углеродистой стали, в удобном кейсе для хранения и переноски. Набор комплектуется двумя державками и центрирующим сверлом, максимальный диаметр коронки – 2,8 мм.
  3. «Bosch 2609255634» – модель совмещается с любым видом дрелей. Диаметр отверстий, которые можно просверлить с помощью сверл – от 46 до 81 мм. Коронка по дереву обеспечивает глубину сверления до 3,1 см, вес набора всего 500 г.

Обзор регулируемого инструмента

Конструкция балеринки

Для проделывания отверстий в древесине, а также в плитах на древесной основе (фанере, ОСБ, ДВП/ДСП) используются самые разные сверла. При этом диаметр формируемого паза ограничен диаметром самого сверла, так что очень часто возможности стандартных устройств оказываются недостаточными.

Выходом в такой ситуации будет использование балеринки – специального сверла с подвижными режущими элементами. Оно отличается достаточно сложной конструкцией, но при этом существенно расширяет наши возможности в сверлении отверстий.

Фото наиболее распространенной модели

Основными элементами приспособления являются:

  1. Центральная часть, которая включает в себя спиральное сверло небольшого диаметра, «тело», в котором фиксируется поперечная штанга, и концевик для зажима в патроне дрели.
  2. Горизонтальная штанга (часто с миллиметровой разметкой), по которой перемещаются режущие элементы.
  3. Два резца, закрепленные на штанге с помощью шестигранных винтов. В процессе подготовки к работе резцы раздвигаются на нужную ширину и зажимаются в строго вертикальном положении.
  1. Балеринки могут иметь и более простую конструкцию: к центральной части крепится г-образный подвижный резец. Впрочем, чаще всего подобные приспособления используются не для обработки дерева, а для сверления кафеля или клинкерной плитки.

Модель для кафеля с одним резцом

Важным фактором, определяющим качество балеринки, является материал, из которого она изготовлена. Профессиональные инструменты, которые используются для обработки древесины твердых пород, делают из высокопрочной стали с противокоррозионным покрытием, а резцы снабжают твёрдосплавными наплавками.

Цена балеринок без покрытия обычно ниже, но и служат они недолго, поскольку для их производства применяется более дешевый металл.

Использование для сверления отверстий

Одним из очевидных преимуществ регулируемых приспособлений для сверления древесины является простота в использовании.

Работа по проделыванию отверстия выполняется таким образом:

  1. На доске либо листе фанеры отмечаем центр будущего паза.
  1. Используя шестигранный ключ, ослабляем крепежные винты и устанавливаем резцы на штанге таким образом, чтобы расстояние между ними соответствовало нужному диаметру. При этом следим, чтобы режущие элементы располагались строго симметрично.
  2. Затягиваем винты ключом, фиксируя резцы на штанге в выбранном положении (расстояние для большинства моделей – от 30 до 120 мм).
  3. Вставляем балеринку в патрон дрели.
  4. Устанавливаем сверло в отметку напротив центра (ее можно наметить пробойником или пройти сверлом меньшего диаметра), после чего начинаем обработку. Давление на дрель увеличиваем постепенно, чтобы не возрастала нагрузка на режущие кромки.

После того как отверстие будет проделано, извлекаем из него балеринку с фрагментом древесины либо фанеры. Края необходимо обработать напильником для удаления заусенцев.

Балеринка по дереву

Для работы в домашней мастерской можно обойтись и обычными свёрлами по дереву и металлу, а вот для выполнения специальных сложных операций специалисту никак нельзя ограничиться минимальным набором инструментов.

Имея хорошую электродрель, можно сделать отверстие в дереве диаметром не более 2 см с помощью сверла по металлу. Для твёрдых пород дерева или рыхлых материалов необходимо подбирать особые инструменты
, которые предназначены для каждого конкретного случая.

Когда мастерам необходимо просверлить большое отверстие на помощь приходит сверло с необычным названием балеринка. Это обиходное название, очень распространённое среди мастеров по дереву.

С помощью такого инструмента можно сделать отверстия
диаметром до 300 мм в таких материалах, как:

  • Дерево.
  • Фанера.
  • Пластик.
  • Гипсокартон.
  • Плитка.

Балеринка состоит из двух резцов
и центрирующего сверла, с помощью которых и происходит вырезка круга. Резцы смещаются по направляющей и задают нужный диаметр кругу для вырезания. Вращать балеринку необходимо с помощью дрели или коловорота с низкими оборотами, поэтому инструменты можно вращать ручным способом.

Круглое сверло с резцами подлежит регулировке под нужный диаметр, в конструкции также есть центрирующее сверло
, им можно выполнить предварительное засверливание в поверхности материала и зафиксировать изделие.

Движущиеся резцы с острым наконечником предназначены для непосредственной резки материала, есть также кронштейн, по которому происходит закрепление движущихся элементов.

У балеринки может быть разное количество резцов
, от одного до трёх, всё зависит от формы приспособления и цены специального сверла.

Принцип работы балеринки прост, сначала центральное спиральное сверло делает предварительное засверливание в материале
, а острые раздвижные резцы по окружности поверхности материала прорезают канавку. Они разводятся на одинаковую ширину от центра и затем фиксируются специальным ключом.

Как и чем сверлить дерево

Чтобы просверлить небольшие отверстия диаметром 10–12 мм используются чаще всего обычные свёрла по металлу. Если важен каждый миллиметр в положении отверстия, тогда необходимо использовать специальные свёрла
, поскольку инструмент по металлу при входе в дерево может отклоняться в сторону.

Если необходимо сделать отверстие с повышенной точностью или больших размеров, тогда лучше применить специальное сверло. Их всегда делают из инструментальных легированных и углеродистых марок сталей
, которые для обработки металла использовать нельзя, они предназначены для работ по дереву.

Чтобы отверстие получилось качественным и сверло не ушло в сторону перед началом сверления делают шилом небольшое углубление. Весь процесс сверления нужно осуществлять на малых и средних оборотах
, чтобы не получилось сколов на выходе сверла, когда нужно получить сквозное отверстие. Это можно выполнить двумя способами.

  1. Сделать тонкое отверстие и затем по нему с двух сторон предмета осуществить засверливание до середины с помощью нужного сверла, чтобы получить круг окончательного диаметра.
  2. Второй способ – когда к поверхности предмета прикладывают прокладку из дерева с той стороны, где нужно просверлить отверстие, по окончании работы она удаляется.

Из-за хрупкости структуры материала, например, ДСП от мастера требуется особое внимание
, чтобы сделать качественное отверстие. Усложняет задачу выполнения ламинированная или шпоновая поверхность предмета

В этом материале необходимо сразу сделать намётку шилом и после с помощью подкладки сверлить отверстие.

Технические возможности балеринки по дереву

Специальный инструмент изготавливается из прочного вида стали, поэтому с таким инструментом можно качественно выполнять все работы по дереву, а также другими материалами. Прочность стали обеспечит длительный срок службы инструменту.

Немаловажным является то, что балеринка может выполнять большой диапазон
поставленных задач, сверло позволяет делать отверстия радиусом от 20 мм до 150 мм, а диаметр будет в два раза больше.

В настоящее время есть инструмент, который оснащён дополнительно пластиковой защитной решёткой
и это даёт свои преимущества – повышенное удобство и эффективность эксплуатации.
