Насадка – штроборез на болгарку: характеристика устройства

Особенности работы с самодельным штроборезом

Любой инструмент имеет свои особенности в работе. Основные требования к самодельному бороздоделу отражены в следующем списке:

  1. Ручной штроборез заводского исполнения рассчитан на людей правшей среднего роста. При индивидуальном изготовлении работник, как правило, «подгоняет» размеры инструмента и положение рычага бороздодела под себя.
  2. При прорезке канала инструмент нужно крепко удерживать в руках, не позволяя ему отклоняться в сторону. Наклон режущей части должен быть неизменен. От этого зависит глубина канала на всём его протяжении.
  3. Периодически нужно затачивать рабочую кромку скобы. Тупой резец будет вырывать куски газобетона по бокам канала.
  4. Для сохранности штробореза его поверхность очищают от ржавчины и красят.
  5. Открытые торцы трубы лучше закрыть пластиковыми или пробковыми заглушками.

Сделанный своими руками ручной штроборез экономит значительные финансовые средства. Несмотря на всю непритязательность внешнего вида самоделки, инструмент впечатляет своей производительностью. При умелом обращении со штроборезом за рабочую смену можно сделать проводные каналы в нескольких помещениях.

Диск для штробореза: основные виды

Современная промышленность предлагает широкий выбор режущего инструмента для обработки каменных материалов: бетона, кирпича, гранита, тротуарной плитки и т.п. В зависимости от объема выполняемых задач в качестве привода алмазного круга используется: ручная универсальная углошлифовальная машинка («Болгарка»), ручной штроборез и стационарная отрезная машина.

Алмазные диски для обработки «каменных материалов» обладают рядом преимуществ: долговечность, высокая скорость резания и высокое качество реза. В общем случае алмазный диск для штробореза по бетону представляет собой «основу» – металлический диск, изготовленный из инструментальной стали. По наружному периметру диска с помощью лазерной сварки закреплены «алмазные резцы».

Алмазные резцы в свою очередь представляют собой алмазную крошку, спеченную в единое целое с металлическим порошком. В центре диска имеется посадочное (точное) отверстие разного диаметра. В зависимости от назначения и технологии резки, конструкция дисков имеет особенности:

  • Инструмент для «сухой» резки. Представляет собой сегментный диск. Алмазная крошка расположена по периметру инструмента секторами. Между секторами, для локализации тепловых напряжений выполнены технологические прорези, оканчивающиеся технологической радиусной расточкой;
  • Инструмент для «мокрой» резки. Работает в более щадящих условиях, поэтому алмазные резцы расположены по периметру диска сплошной лентой. Для локализации тепловых напряжений, равномерно по периметру диска пробиты отверстия. Обязательное условие эксплуатации – подача воды в зону реза для охлаждения;
  • Инструмент для резки железобетона (армированного материала). Диски этого типа отличаются увеличенной толщиной основы (диска) и увеличенным содержанием алмазов в алмазно-металлической «связке».

Маркировка алмазного диска, как правило, содержит три основных параметра, указанных в миллиметрах:

  • Наружный диаметр. Выбирается в зависимости от необходимой глубины реза;
  • Толщина диска. Выбирается в зависимости от технологии резки. Указывается в маркировке не всегда;
  • Диаметр посадочного отверстия. Выбирается в зависимости от посадочного отверстия шпинделя имеющегося электроинструмента; болгарки, штробореза, отрезной машины и т.п.

Пример маркировки – алмазный диск Husqvarna -D 125/22 UP: наружный диаметр 125 мм, диаметр посадочного отверстия – 22 мм. Толщина диска не указана. Это говорит о том, что диск имеет минимально возможную толщину.

Применение других инструментов

При использовании молотка и зубила канавка выйдет неровной. Такой способ не требует финансовых затрат (не нужно приобретать электроинструменты). В этом случае канал придётся делать частями: наметить зубилом края борозды с углублением на 1−1,5 см и долбить по линии длины, отмеченной на схеме. После снятия слоя следует продолжать углубление штробы, пока не получится нужный размер.

Перфоратором такую же работу можно сделать за более короткий промежуток времени, но штробление тоже будет не совсем ровным. В этом случае нужно использовать бур и лопатку. По борозде сделать отверстия глубиной не более 25 мм на расстоянии 10−15 мм одна от другой. Лопаткой удалить ненужный материал.

При работе болгаркой стенки канала получаются ровные, но в помещении образуется очень много пыли. Лучшим вариантом будет применение алмазного диска, так как им удобно пользоваться при обработке кирпичной или бетонной стены.

По намеченным краям борозды производят параллельные надрезы по всей её длине. Ненужный материал, находящийся в канале, удаляют зубилом и молотком или с помощью перфоратора, оснащённого лопаткой.

Техника безопасности при работе с дисками для болгарки

Использование любого строительного инструмента имеет свои нюансы. Перед применением болгарки необходимо подробно изучить технику безопасности, так как неправильная ее эксплуатация может привести к серьезной травме.

Безопасность работы УШМ в первую очередь обеспечивает защитный кожух. В случае раскола диска этот элемент предохраняет мастера от осколков. Ни в коем случае не рекомендуется снимать кожух с болгарки.

Направление вращения диска также является важным моментом. Нельзя допускать ситуаций, при которых движение круга будет обратным от мастера. Это может привести к тому, что болгарка вырвется из рук. Направление движение диска должно быть всегда в сторону человека, работающего с УШМ.

Для эксплуатации в домашних условиях рекомендуется приобрести УШМ с регулировкой оборотов. Это связано с тем, что разные материалы требуют различной скорости вращения круга. Одно из самых важных правил: категорически запрещается эксплуатация дисков, не соответствующих тому или иному материалу.

И, наконец, последнее, что стоит запомнить – нельзя использовать УШМ не по назначению. В паспорте устройства четко указывается, для чего можно применять ту или иную болгарку, а также пределы ее функциональности. При соблюдении всех вышеперечисленных правил работа с болгаркой будет максимально безопасной, а сам инструмент прослужит не один год.

Насадки на болгарку для штробления

Штроборезная насадка на болгарку должна предусматривать:

  1. Установку второго пильного диска.
  2. Раструб для подключения пылесоса.
  3. Защитный кожух для предохранения работающего от появляющегося при работе строительного мусора.
  4. Посадочное место под крепление циклона всасывающего пылесоса.

Основные условия для работоспособности такой насадки следующие. Болгарка должна иметь достаточно мощный привод (не менее 1500 Вт), а длина вала, на котором устанавливается основной пильный диск, должна быть достаточной для монтажа дополнительного диска, при помощи которого будет формироваться вторая стенка штробы.

Значение имеет и диаметр самого пильного диска, от которого зависит безопасность работы и глубина прорезаемого паза.

Важен также тип подшипников, на которых вращается вал: наличие второго диска увеличивает неравномерность нагрузки, поэтому обычные шарикоподшипники, допускаемое осевое усилие на которых невелико, весьма быстро выйдут из строя, с соответствующим заклиниванием вала и выходу оснастки из строя. Необходим инструмент с игольчатыми или роликоподшипниками.

Наконец, при вращении вала движение пильного диска должно выполняться к работающему, а не от него (в последнем случае суммарный вращающий момент будет отталкивать болгарку от получаемой с её помощью штробы).

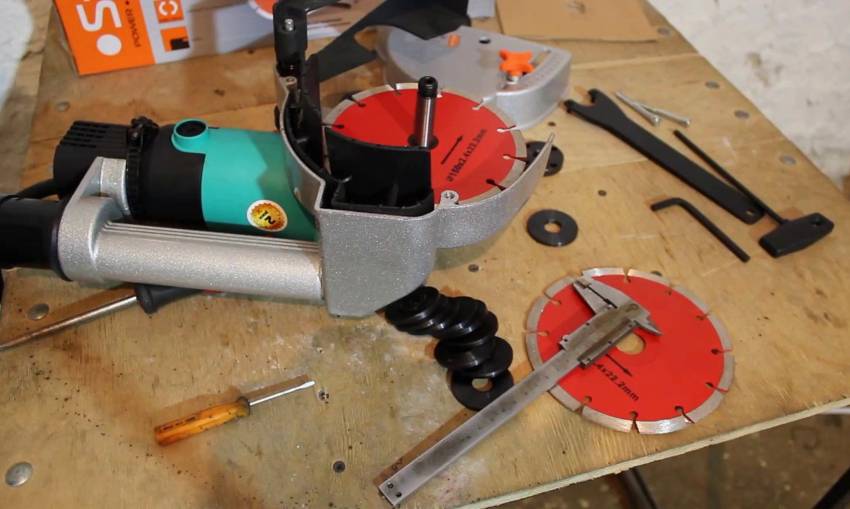

Купленную штроборез-насадку на болгарку готовят к работе так. С редуктора снимается защитный кожух. На основной вал насаживается дополнительная втулка, которая при помощи хомутового крепления надёжно обжимает вал.

На вал устанавливается первый алмазный диск нужного диаметра — от 150 до 230 мм, большие размеры приведут к увеличению консольной нагрузки на втулку. Заменять алмазный диск иным не рекомендуется, особенно, если пазы необходимо получать в бетоне. На втулку одевается опорная шайба (обычно в комплект к профессиональным насадкам входит несколько таких деталей разной толщины, которая и определяет ширину штробы).

На пылеотводном конусе при помощи обычного скотча закрепляется пылесосная насадка. Редуктор болгарки прикрепляется к удлинённой рукоятке управления. Следует отметить, что любая штроборез-насадка на болгарку промышленного производства имеет посадочное место под съёмную ручку, которое унифицировано со штатной ручкой от того же производителя основного инструмента. В этом заключается ограничение рассматриваемой конструкции.

После этого проверяют центровку обоих дисков, крепят корпус к опоре рычага, выставляют его ход, и проверяют надёжность фиксирования всех элементов насадки на холостом, а затем – и на рабочем ходу.

✨34. Пневматическая болгарка

Если у вас имеется в хозяйстве мощный компрессор, тогда не помешает иметь еще и пневмоинструмент, который работает от сжатого воздуха и при этом имеет ряд преимуществ перед своими сетевыми собратьями.

Самым значимым преимуществом является эргономичность и размер инструмента, отсутствие двигателя, позволяет сделать устройство маленьким, что дает возможность работать в труднодоступных местах, куда электрические аналоги не достанут.

Также и вес изделия имеет большое значение для людей, которые долгое время работают с УШМ, в данном случае пневмоинструмент даст фору электроинструменту.

Предлагаемая шлифмашинка имеет корпус из алюминиевого сплава, входной штуцер под быстросъемное соединение, клапан подачи воздуха и редуктор.

Используется болгарка, как и электрические аналоги, для удаления заусенцев, шлифования сварных швов, резки материалов и т.д. Скорость оборотов до 10000 об/мин, можно регулировать давлением подаваемым от компрессора.

Подготовка каналов под электропроводку

Приступая к выполнению штроб, нужно составить план расположения кабеля и точек его подключения. Полученную схему перенести на плоскости стен, обозначив линиями места прохождения борозд. Отметить, где будут располагаться розетки, выключатели и распределительные коробки.

Работы по подготовке каналов для прокладки электрокабеля должны соответствовать нормативным требованиям СНиП 3.05.06−85:

  1. Нельзя подвергать долблению несущие стены.
  2. Прокладывание канала выполнять параллельно конструктивам: в вертикальном или горизонтальном положении. Запрещено штробить по диагонали.
  3. Наибольшее расстояние между бороздой и потолком должно быть до 15 см.
  4. Запрещено изготавливать борозду на расстоянии менее 40 сантиметров от газовой трубы.
  5. Глубина не должна быть более 25 мм.
  6. Необходимо осмотреть внимательно места, где будет прокладываться новая электропроводка, на наличие старой. Для обследования нужно взять отвёртку-индикатор.

Насадка – штроборез на болгарку: характеристика устройства

Для укладывания таких коммуникаций, как электрические провода, водопроводные и отопительные трубы, в стены, прибегают к применению специализированного инструмента – штробореза.

У такого инструмента имеется существенный недостатки – это достаточно высокая стоимость, и узкое направление деятельности.

Но не стоит огорчаться, так как в продаже имеются специальные насадки штроборезы на болгарки.

Для чего необходим этот процесс

Конструкция стандартного штробореза имеет много общего с болгаркой или УШМ. Существенным отличием штробореза от болгарки является высокая скорость выполнения работ, а также возможность удобного регулирования глубины разрезаемой канавки. Он может создавать канавку такой глубины, которая требуется в зависимости от поставленных технологических заданий.

Болгарка является отличным аналогом штробореза, так как с ее помощью можно осуществлять ремонтные работы в жилых и нежилых помещениях, где необходимо сделать специальные канавки или каналы для укладки труб и электрических проводов. Для того чтобы использовать болгарку в качестве штробореза, потребуется специальный кожух. Он позволит не только регулировать глубину заглубления режущего инструмента, но еще и проводить работы без пыли.

В большинстве случаев, когда необходимо сделать канавку в стене, мастера прибегают к применению таких инструментов:

  • зубило с молотком;
  • перфоратор;
  • болгарка.

Важно знать! Только если работа мастера связана непосредственно с необходимостью делать каналы в стенах каждый день, тогда лучше приобрести профессиональный штроборез. Если же нужно вырезать канал в стене при проведении ремонтных работ, то для этих целей вполне подходит болгарка

Причем нет необходимости приобретать специальную насадку штроборез для болгарки, так как ее можно изготовить самостоятельно

Если же нужно вырезать канал в стене при проведении ремонтных работ, то для этих целей вполне подходит болгарка. Причем нет необходимости приобретать специальную насадку штроборез для болгарки, так как ее можно изготовить самостоятельно.

Как сделать штробу с помощью обычной болгарки

Штробление при помощи болгарки можно выполнять в стенах из кирпича, бетона, шлакоблока и прочих материалов. Для того, чтобы сделать штробу болгаркой вам потребуется:

  1. Нанести разметку. Для этого потребуется рулетка, правило или уровень, а также карандаш. Расчерчиваемые линии должны быть жирными, так как при работе болгарки выделяется пыль, из-за которой может быть незаметна разметка.
  2. Вырезание штробы. По расчерченным линиям следует пройти болгаркой с алмазным отрезным диском, но при этом учитывайте, что удерживать инструмент следует двумя руками, а работу следует проводить в защитных устройствах: очки, маска, перчатки.
  3. Выбивание или удаление штукатурки. На заключительной стадии потребуется при помощи молотка и зубила осуществить удаление штукатурки между прорезанными линиями.

Важно знать! Иногда специалисты используют вместо одного закрепленного диска на болгарке – два, что позволяет за один проход получить готовую канавку. Это существенно экономит время, а также физические силы

Главным недостатком такого способа штробления является выделение большого количества пыли. Если работы проводятся в нежилом помещении, то это еще не столь страшно. Если же помещение является жилым, то пыль не только мешает проведению процесса штробления, но она еще и оседает на поверхности мебели и бытовой технике, то есть пачкает обстановку.

Правила и ограничения при штроблении

Выполнять штробление стен следует только после того, как в помещении расчерчен план расположения скрытой электропроводки, или же труб водопровода

Выполняя работы по штроблению, немаловажно учитывать следующие факторы:

  1. Процедуры принято осуществлять только в вертикальном или горизонтальном направлении.
  2. Наклон штробы допускается в исключительных случаях.
  3. Горизонтальные штробы делают на расстоянии не более 15 см от плит перекрытия.
  4. Вертикальные штробы должны находиться на расстоянии минимум 10 см от дверных и оконных проемов, а также углов. От газовых труб минимум 40 см.
  5. Ширина и глубина канавки не должна быть более 2,5 см. Длина штробы не должна быть более 3 метров.

В завершении стоит отметить, что прежде чем приступать к проведению работ, следует подготовить не только соответствующий инструмент, но и сделать контрольную проверку по расположению штробы.

Как сделать полноценный штроборез из болгарки

Самый простой вариант – установка второго диска с помощью комбинации из штатных гаек болгарки.

На рабочий вал устанавливается первый диск. Он фиксируется штатной гайкой, и является разделительной втулкой между резаками. Второй диск фиксируется гайкой для обдирочного диска (обычно есть в комплекте угловой шлифовальной машины). Вторая гайка накручивается вверх ногами.

При достаточной длине рабочего вала, можно регулировать расстояние между режущими дисками с помощью прокладочных шайб, или изготовить установочную втулку. Тогда можно будет резать штробы разной ширины, под проводку или для укладки труб.

ВАЖНО! Угловая шлифовальная машина не предназначена для работы с удвоенной нагрузкой (по причине параллельно установленных дисков).

Поэтому необходимо периодически делать перерыв для отдыха двигателя и защиты от перегрева.

Такая конструкция проста в изготовлении, но не решает главной проблемы, возникающей во время работы – пыли и осколков камня.

При использовании в помещении, инструмент должен быть оборудован кожухом-пылесборником и системой отвода пыли.

Пылесос для штробореза должен быть циклонного типа, поскольку обычная конструкция с улавливающим фильтром быстро забьется продуктами резки камня, и производительность отвода воздуха снизится.

При небольших объемах работ, а также в случае, когда идет строительство, и нет опасности загрязнения внутренней отделки помещения – можно ограничиться простейшим кожухом нужного размера. Он не решит проблемы образования пыли, но защитит рабочую зону и оператора от разлета продуктов реза. Кожух можно изготовить буквально из строительных отходов – например из кусков ламината или фанеры. Конструкция простая, бесплатная, но эффективная.

Единственный недостаток этого решения (помимо пыли), невозможность оперативно регулировать глубину штробления. Впрочем, для однотипных разрезов (например – укладка электропроводки во всем доме), глубину регулировать не требуется. Направляющих колесиков не требуется, деревянная поверхность кожуха мягко скользит по бетону при движении инструмента.

В целях повышения эффективности работы, следует приложить некоторые усилия, и сделать полноценный кожух с регулятором глубины борозды и патрубком для пылеотвода.

В такой конструкции можно предусмотреть и ширину штробления, и легкое движение по шершавой стене с помощью направляющих колесиков.

Из чего изготовить защитный чехол от пыли на болгарку

Изготовление защитного кожуха предусматривает использование таких видов материалов, как пластиковая канистра, кастрюли из алюминия, ДСП, фанера, ламинат, доска, нержавеющие листы и т.п. Выбрать можно любой материал, который имеется в хозяйстве. При этом исключается необходимость покупать насадку, так как сделать ее своими руками очень легко и просто.

Главное условие — это обеспечение достаточной прочности готовой насадки на болгарку. Кожух должен выдерживать воздействие мелких частиц бетона, вылетающих при проведении работ. Чтобы изготовить кожух, нет необходимости прибегать к применению вспомогательных инструментов, как например, сварка, так как из пластиковой канистры можно быстро сделать насадку. Пример такой насадки показан на фото ниже.

Для изготовления такого приспособления требуется минимум времени. Самодельный штроборез из болгарки можно сделать быстро и легко, воспользовавшись арсеналом из подручных средств. Если воспользоваться материалами из алюминия или дерева, то при работе по изготовлению насадки понадобятся саморезы, а при применении стали не обойтись без сварочного аппарата. Рассмотрим принцип изготовления насадки штроборез на болгарку своими руками:

  1. Для изготовления понадобятся остатки от ДСП или ДВП. Кроме того, подойдет даже фанера, поэтому используем любой листовой материал, который имеется в наличии
  2. Из ДСП вырезаются соответствующей формы два боковых основания. Формы этих оснований зависят от размеров имеющегося в наличии инструмента
  3. Чтобы не пришлось подбирать форму, рекомендуется предварительно сделать чертеж на бумаге, а затем перенести его на картонку. Из картонки изготовить шаблон, устранив все недочеты
  4. На основании шаблона изготовить чехол, воспользовавшись для этого ДСП
  5. С одной стороны основания ДСП просверлить отверстие соответствующего диаметра. Этим отверстием закрепить готовую насадку на электроинструменте
  6. Для соединения ДСП при изготовлении насадки можно использовать саморезы или специальные мебельные крепежи соответствующей длины

https://youtube.com/watch?v=eIPNx–r33o%3F

На фото ниже показан получившийся чехол на болгарку. Такой чехол изготовить просто, но его недостаток в отсутствии отверстия для подсоединения шланга. Устранить этот недостаток поможет гильза соответствующего диаметра и длины, вмонтировать которую необходимо в верхнюю часть конструкции. К выступу гильзы следует подсоединить шланг от пылесоса.

Это интересно!При использовании пылесоса для всасывания мусора и бетонной крошки рекомендуется брать промышленные или строительные пылесосы, но никак не бытовые. Они не предназначены для таких дел, поэтому в итоге могут выйти быстро из строя.

Процесс изготовления насадки не трудный, и качество конечного приспособления зависит больше от смекалки и воображения мастера. Изготовить своими руками можно не простой чехол на болгарку, но еще и регулируемый. Принцип изготовления защитного кожуха регулируемого заключается в том, что нужно сделать дополнительно подвижную часть. За счет этой подвижной части будет выбираться необходимый размер выступа режущих дисков на болгарке.

По аналогичному подобию можно изготовить насадку с регулируемой частью из ДСП и прочих материалов.

Глубина штробы

Фактически она одна единственная – это ограничитель глубины штробления. Когда она не установлена, болгарка позволяет вгрызаться в стену на максимально возможное расстояние – 28мм.

Для того чтобы ограничить эту глубину на кожухе имеется установочный винт. Он позволяет заблокировать положение дисков в определенной позиции на необходимое количество миллиметров.

Для регулировки глубины его нужно ослабить. Затем ориентируйтесь по цифрам на внешней стороне насадки. Это глубина будущей штробы в миллиметрах.

Чтобы ограничить ее, надавливаете защелку слева от винта (собачка для фиксации глубины) и одновременно перемещаете нижний элемент под винтом, выставляя необходимую позицию на 5,10,15мм или более.

Сам ограничитель очень прост. Он упирается в боковую стенку корпуса и не дает дискам выдвигаться на большую глубину.

Регулировка конечно грубая и примитивная, но точность до 1мм в таких работах редко когда требуется.

Некоторые мастера советуют, дабы не нагружать диски и инструмент в целом, не прорезать сразу штробу на максимальную глубину. Сначала выставляете половину нужного размера, проходите пазы и затем, повторно погружая диск в них, углубляетесь на максимум.

Особенности конструкции

Все штроборезы созданы по одному принципу: есть два круга, на которых присутствует специальный слой, дающий возможность работать с самым разным материалом. Расстояние между кругами регулируется. Это значительно сокращает время на создание выемки-желоба

Важно при этом следить, чтобы сохранялась одна и та же глубина, а края выреза были идеально ровными. Все эти условия необходимы, чтобы проводку можно было монтировать без каких-либо сложностей

В основе агрегата расположена специальная металлическая пластина – платформа. К ней так же прикрепляются специальные устройства, называемые салазками. Платформа используется для увеличения устойчивости, а также для того, чтобы эффективно регулировать параметры прорезей. Салазки дают возможность без труда перемещать штроборез по стене. Когда инструмент заканчивает работу, то он вынимается из прорезанного желоба. Салазки закрываются, при этом они закрывают режущие кромки дисков. Подобная конструкция надежно предохраняет работника от механических травм.

Преимущества использования насадки на болгарку очевидны:

с помощью такого инструмента можно качественно выполнить большой объем работы;
правильная резка штробы дает возможность сэкономить большое количество строительного материала;
штроба делается за один проход;
штроборез работает намного тише, нежели перфоратор;
при правильно организованном деле концентрация пыли в помещении является довольно низкой (если вытяжное устройство агрегата работает исправно);
при работе со штроборезом уровень вибрации равен нулю, что немаловажно для ветхих строений;
время, которое необходимо для резки штроб, невелико, при этом качество работы бывает идеальным.

При компоновке самодельной насадки она располагается под углом 90 градусов по отношению к платформе. Такой монтаж намного снижает энергетические затраты. Инструмент опирается на рабочую поверхность, его можно плавно продвигать по разметке. Специальная регулировка дает возможность точно соблюдать глубину прорезаемой выемки. Следует упомянуть, что глубину штробы можно сделать только с использованием специального устройства — второго круга. Это требует корректировки (или даже переделки) УШМ. Однако выполнить комплекс мероприятий, которые позволят использовать болгарку как штроборез, технически несложно.

Штроба – это не что иное, как борозда, которая имеет две канавки, расположенные параллельно. Она имеет свою глубину и ширину, то есть параметры, которые позволяют инсталлировать в нее разные коммуникации (трубы, кабели и т. д.). Обычно пазы бывают размером от 4 до 52 мм, глубина прореза колеблется от 6 до 12 мм. Дно самой выемки должно быть ровным, без дефектов. Делаются также штробы и под определённым углом. В этом случае параметры возрастают на 12-14 процентов.

Промежуток от осевой точки выемки до прилегающих узлов должен быть не меньше 125 мм, до газопровода – 400 мм

Важно при любых обстоятельствах использовать кожух и пылеулавливатель в течение рабочего процесса, даже если материал является мягким (например, пенобетон) и не генерирует большого количества пыльных образований. Оборудованный штроборез решает вопрос с помощью присоединения пылесоса, в котором должны быть фильтр и переходник

Необходимо также применять правильные насадки (рамы с колесами), посредством которых можно намного облегчить труд и механическую нагрузку на кисти рук. Насадка должна отвечать некоторым основным критериям:

  • возможность компоновки второго круга;
  • наличие раструба для вытяжного устройства;
  • наличие закрывающей крышки, которая предохраняет от пыли и крупных механических частиц;
  • выемка, в которой закрепляется циклон пылесоса;
  • соответствие условиям, подходящим для работы с подобным дополнительным устройством.

Следует учитывать, что для панельных домов штробление допускается только на определенную небольшую глубину. Железобетонные плиты имеют такие ТТХ, которые не позволяют резать материал более чем на 5-10 мм. В противном случае несущие конструкции будут терять свой коэффициент прочности. То же можно сказать о старых домах постройки 60-х годов. Штробление там следует делать очень аккуратно. Кроме того, на таких объектах запрещено работать с использованием перфоратора, потому что повышенная вибрация также может отрицательно сказаться на прочности несущих конструкций.

Немного о штроблении

Штроба (реже упоминается термин «борозда») представляет собой две параллельные канавки, ширина и высота стен которых определяют возможности монтажа в ней коммуникаций. Для выполнения штроб требуются следующие размеры паза:

  • Ширина от 3 до 50 мм (первый вариант предусматривает укладку в штробе только силовых и слаботочных кабелей, второй – для монтажа труб системы отопления);
  • Глубина паза – не менее его ширины, но лучше с небольшим запасом в 5…10 мм;
  • Дно штробы – ровное, без выступов.

Иногда приходится штробить и наклонные пазы. Для косой штробы все указанные размеры обычно увеличиваются на 10…12%. Штроба должна быть максимально ровной, поскольку любой уклон паза автоматически увеличит длину кабеля или трубы. Расстояние от оси паза до смежных конструкций потолков, проёмов и т. д. – должно быть не менее 150 мм, а до элементов газопровода – не менее 400 мм.

Значение имеет также и материал стен. Поскольку получение паза происходит с удалением материала из-под диска инструмента, то вся пыль и обломки камней попадают в работающего. Даже при выполнении подобных работ в стенах из пено- или газобетона необходимость в пылеулавливании весьма актуальна, поскольку мелкодисперсная пыль будет находиться в воздухе длительное время.

В профессиональном штроборезе все эти проблемы решаются подсоединением к инструменту пылесоса с циклонным фильтром. Обычные сетчатые забьются продуктами штробления за несколько секунд непрерывной работы штробореза.

Второе существенное отличие штробления специализированным инструментом – наличие передвижной рамы с колёсиками, управляя которой, можно существенно снизить нагрузку на руки работающего. Однодисковая штроборез-насадка на болгарку кардинально проблему не решает, поскольку глубина штробы никак не ограничивается, а ручное удаление перемычки весьма трудоёмко, и не обеспечивает хорошее качество дна полученного паза. Кроме того, при втором проходе непросто будет добиться параллельности стенок штробы.

Штроборез для пеноблоков – конструктивные особенности

Ручной инструмент для штробления может изготавливаться в следующих конструктивных вариантах:

  • на базе обычной болгарки. Конструкция предусматривает установку на валу устройства двух режущих дисков по бетону, между которыми может устанавливаться втулка нужной длины или необходимое количество шайб. Изменяя длину распорного элемента, регулируется интервал между режущими дисками, соответствующий ширине канала;
  • модернизированный вариант. Он представляет собой усовершенствованную версию болгарки, на которой, кроме двух кругов, смонтирован кожух, изготовленный из металлического листа. Пыль, образующаяся в процессе штробления, удаляется через патрубок, закрепленный на металлическом кожухе аспирационного устройства;

Штроборез на базе обычной болгарки

на основе ручной шлифмашинки. Усовершенствованный вариант инструмента по конструкции похож на болгарку с аспирационным кожухом. Отличительная черта конструкции – наличие передвижной платформы с колесиками, закрепленной в нижней части пылеприемника. Этот вариант позволяет без приложения значительных усилий легко перемещать устройство по стене.

Электрический штроборез по газоблоку по эффективности превосходит ручной инструмент благодаря следующим моментам:

  • увеличенной скорости штробления;
  • ровной поверхности стенок паза;
  • четкой геометрии канала;
  • повышенной безопасности;
  • возможности аспирации.

Современный электрический инструмент для штробления включает:

  • защитный кожух. Он предотвращает возможность травмирования оператора осколками при вращении дисков;
  • аспирационный патрубок. Обеспечивает пылеотбор из рабочей зоны при подключении к пылесосу;
  • рабочую площадку. Обеспечивает плавное перемещение устройства по стене и позволяет регулировать глубину паза;
  • рабочую рукоятку. Она может устанавливаться в различных местах кожуха, обеспечивая удобное расположение устройства при резке;
  • электрический привод. Ускоренное штробление обеспечивается при мощности 2 кВт и частоте вращения шпинделя 5500 об./мин.

Штроборез Hitachi CM7MRUУстройство может комплектоваться различной электронной аппаратурой, которая обеспечивает следующие функции:

  • регулировку частоты вращения шпинделя;
  • плавный пуск двигателя при включении;
  • торможение диска при отключении питания;
  • блокировку мотора при нагреве;
  • уменьшение вибрационных колебаний.

Популярные модели

На российском рынке представлены несколько производителей оборудования с электрическим приводом для резки штраб. Для снижения себестоимости и издержек на логистику инструмент выпускается на территории Китая.

Ряд компаний, заявленных как российские (например, «Интерскол» или «Фиолент»), также широко использует китайские комплектующие для сборки.

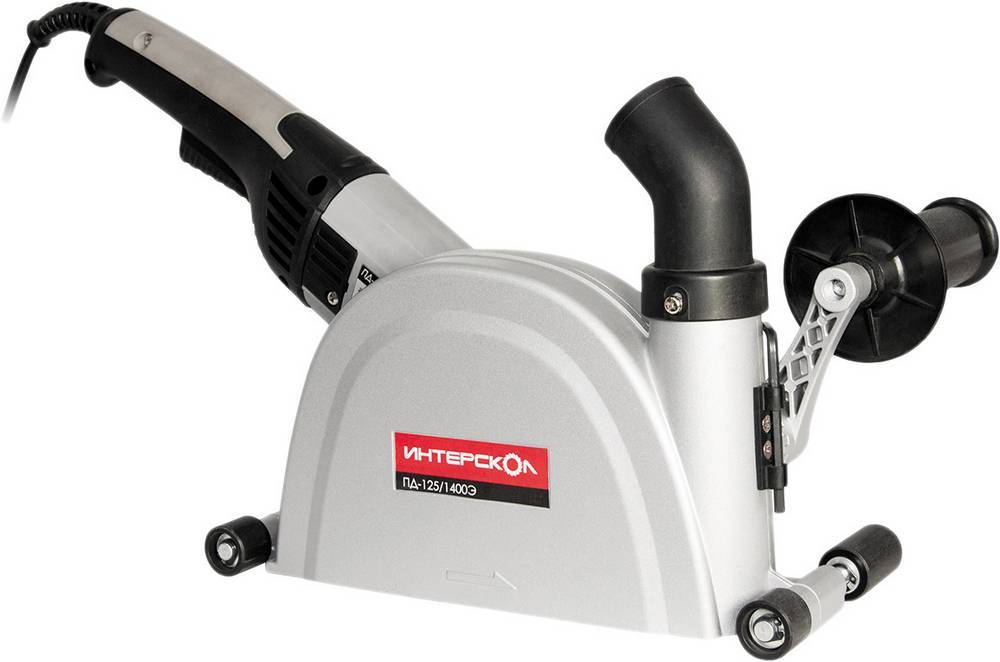

«Интерскол ПД-125/1400Э»

Оборудование оснащено электрическим мотором мощностью 1400 Вт. Частота вращения дисков диаметром 125 мм доходит до 9500 об./мин.

Регулировочный механизм позволяет резать борозды на глубину до 30 мм, а ширина плавно настраивается в диапазоне от 3 до 29 мм. Двигатель оборудован системой плавного разгона и защитой от непреднамеренных пуска и перегрева, кожух рассчитан на коммутацию пылесоса.

Преимущества:

  • низкая цена;
  • бесступенчатые регулировки.

Недостатки:

  • плохое качество материалов и сборки;
  • недостаток мощности для резки штраб максимального размера.

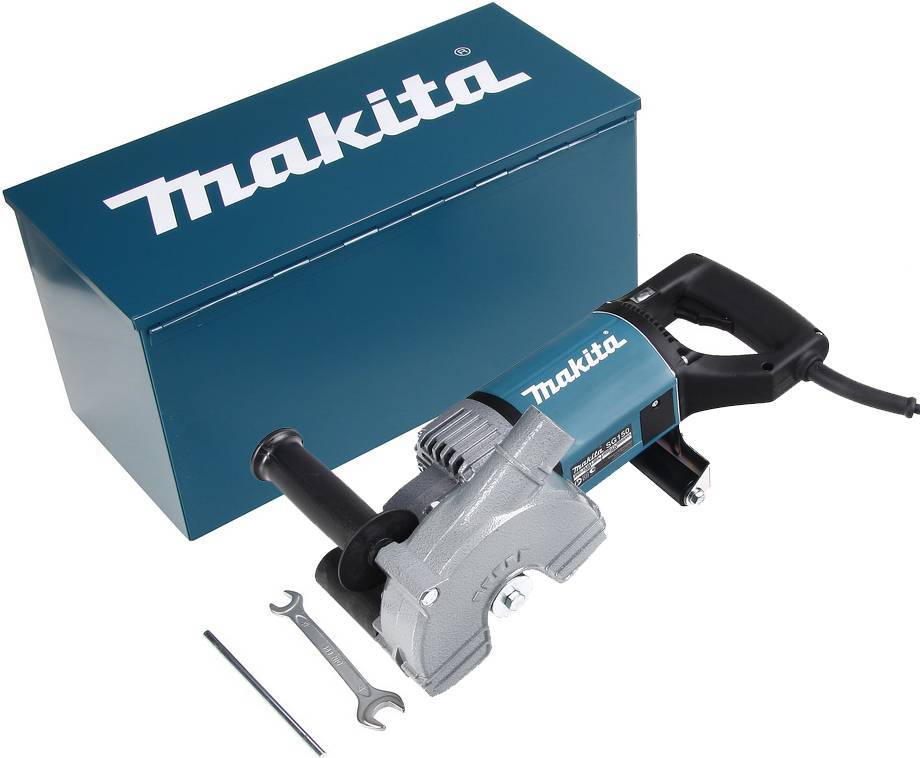

Makita SG150

В конструкции Makita SG150 использован мотор мощностью 1800 Вт, рассчитанный на привод инструмента диаметром 150 мм. Предусмотрена резка борозд шириной от 7 до 35 мм при глубине до 45 мм.

Частота вращения без нагрузки доходит до 7800 об./мин. При резке обороты падают (система поддержки не предусмотрена). Инструмент поставляется в пластиковом кейсе. Возможны переустановка боковой рукоятки и коммутация пылесоса.

Преимущества:

  • высокая мощность;
  • низкий уровень шума;
  • высокая надежность электродвигателя и редуктора;
  • оповещение о перегрузке.

Недостатки:

  • неудобная гайка крепления инструмента;
  • рукоятки, рассчитанные на резку по горизонту справа налево;
  • выброс пыли через борозды;
  • большой вес.

Bosch GNF 35 CA

Оборудование с 1400-ваттным мотором рассчитано на резку борозд шириной до 39 мм и глубиной до 35 мм. На крышке предусмотрен разъем для гибкого шланга, коммутируемого к строительному пылесосу. На плите установлены 4 ролика, а эргономичные рукоятки снижают нагрузку на руки оператора при длительной работе.

Преимущества:

  • высокое качество изготовления;
  • продуманная эргономика рукоятки;
  • небольшой вес;
  • защита от случайного включения.

Недостатки:

  • неудобное расположение кнопки включения;
  • недостаточная мощность;
  • высокая стоимость запасных частей;
  • плохая защита от выброса пыли.

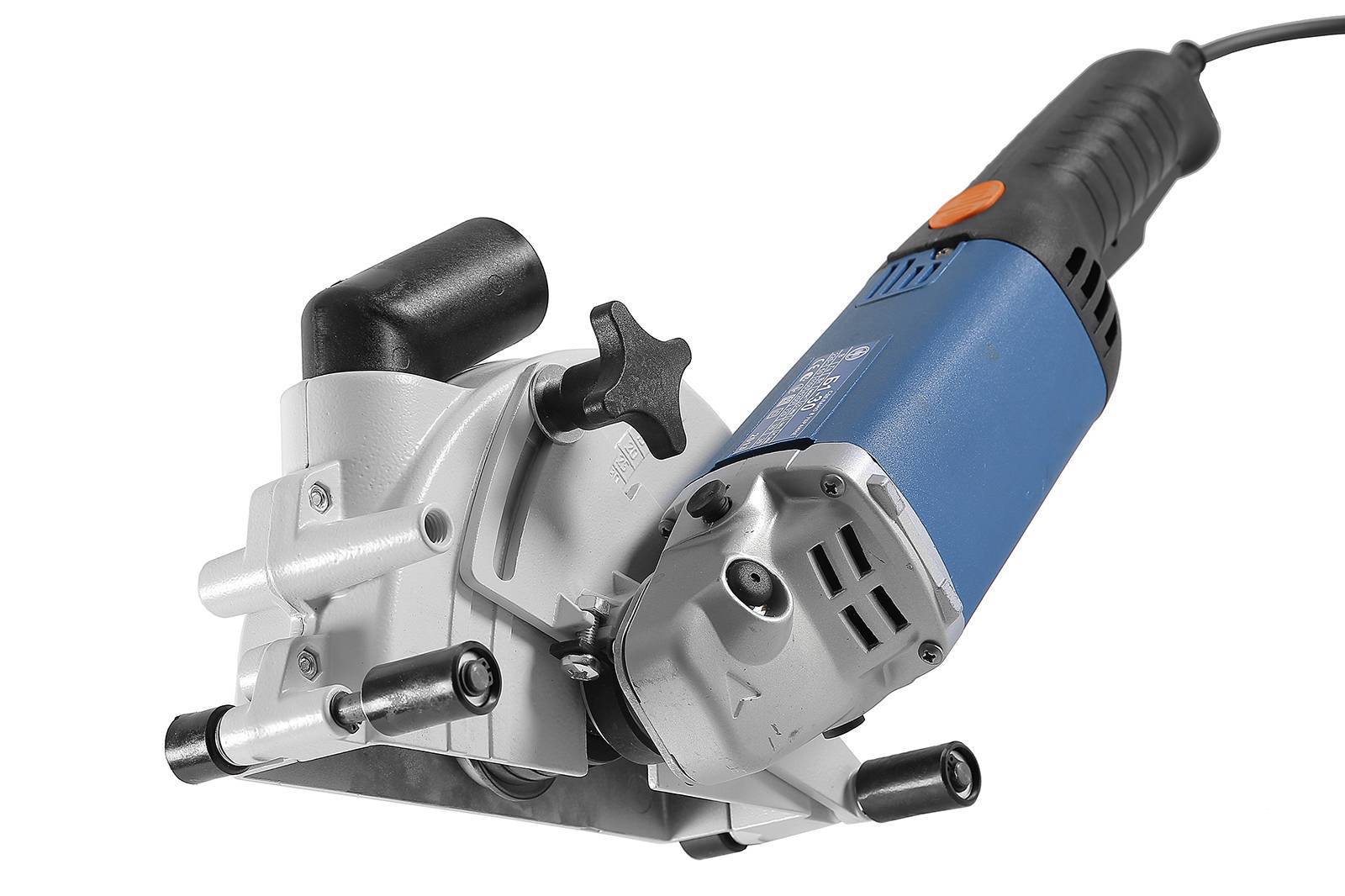

«Фиолент»

Бороздодел Б1-30 оборудован мотором мощностью 1100 Вт, вращающим диски диаметром 125 мм с частотой 6200 об./мин. Предусмотрена функция поддержки оборотов под нагрузкой, ширина паза доходит до 30 мм.

Корпус редуктора выполнен из алюминиевого сплава, обеспечивающего рассеивание тепла. Двигатель оборудован вентиляционными прорезями, не допускающими накопления пыли внутри кожуха.

Преимущества:

  • низкая цена;
  • простота установки нового режущего инструмента;
  • небольшая масса;
  • наличие поворотного сопла для шланга пылесоса.

Недостатки:

  • низкое качество сборки;
  • неудобный штатный ключ для гайки;
  • короткий кабель питания с жесткой изоляцией;
  • низкая мощность.

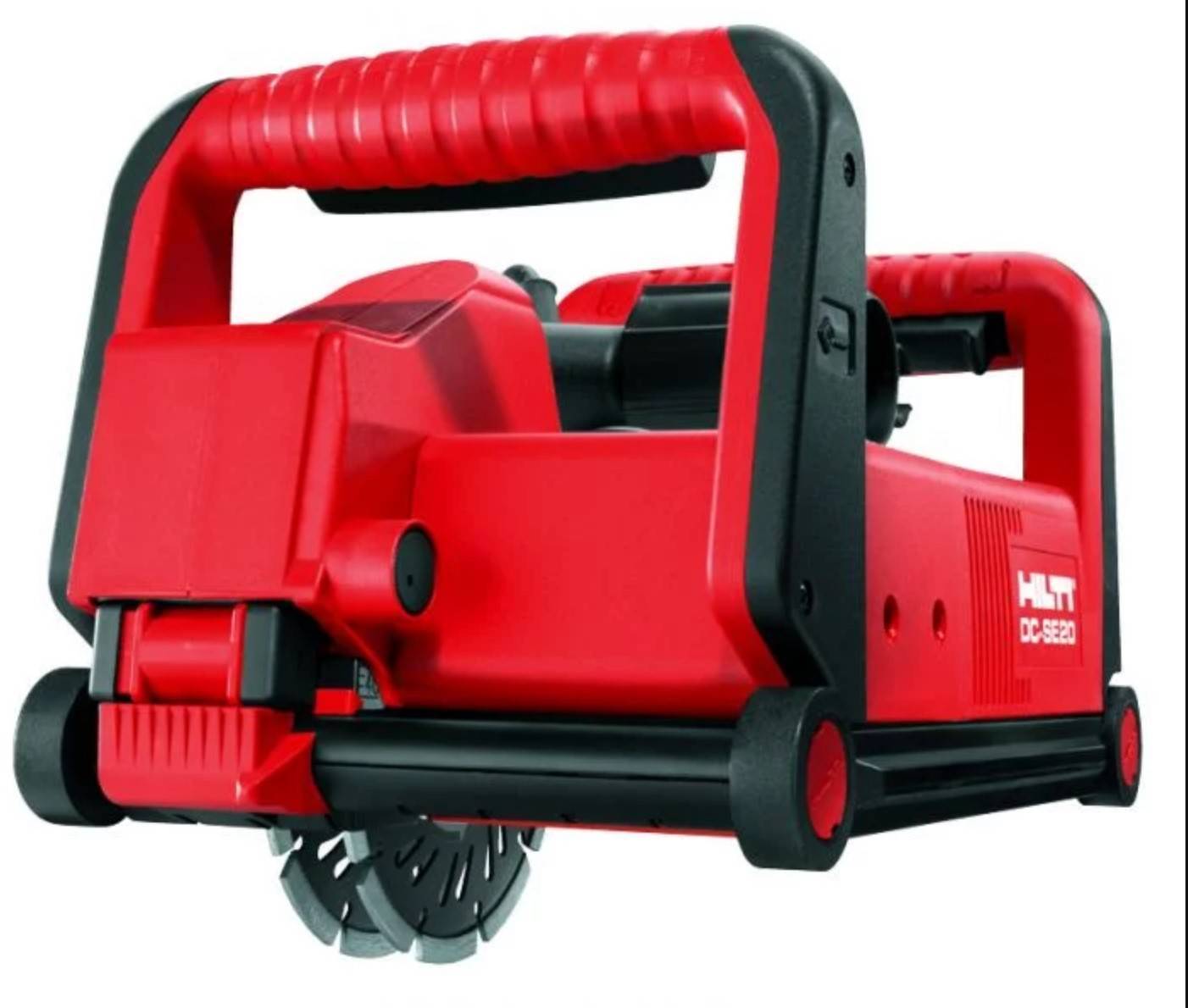

Hilti

Штроборез DC-SE 20 развивает мощность не менее 1800 Вт при напряжении питания 220 В и рассчитан на работу с алмазными дисками диаметром 125 мм при частоте вращения 7900 об./мин.

Кабели питания имеют двойной слой изоляции. Оборудование отличается корпусом прямоугольной конфигурации с верхним расположением рукояток и окна для коммутации шланга отвода пыли.

На основании расположены 4 ролика, предусмотрена регулировка ширины и глубины борозды (до 46 и 40 мм соответственно).

Преимущества:

  • высокая мощность;
  • сниженный выброс пыли в помещение;
  • надежность;
  • низкий уровень шума.

Недостатки:

  • пластик патрубка для подсоединения пылесоса, выгорающий под воздействием раскаленной пыли;
  • заклинивание салазок;
  • большой вес, препятствующий длительной работе в горизонтальном направлении;
  • высокая цена.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
