Бензопила хускварна 142 поршневая

Хускварна-236

Данная модель заменила полюбившуюся многим 137-ю.

Имея чуть меньшую мощность (1,4 кВт), она, добавив 100 г в весе, обрела 40-сантиметровую пильную шину и главное – новый двигатель, на 20% экономичнее предшественника, обладающий более высоким крутящим моментом и широким диапазоном оборотов, что сделало работу с этой пилой еще более комфортной и немного расширило спектр ее применения.

Правда и стоимость ее несколько выросла и составляет на сегодня почти 11 тыс. руб., но если произвести пересчет на нынешний курс доллара (а эти пилы производят в Швеции и США), то все встанет на свои места.

Когда и зачем осуществлять регулировку

Процедуру по регулировке карбюратора обычно осуществляют довольно редко. Самым качественным и лучшим вариантом является заводская настройка. Но при необходимости ее можно выполнить, регулируя соответствующие винты. Карбюратор в бензопиле необходим для подготовки воздушно-бензиновой смеси, которая должна иметь определенное соотношение ингредиентов. Если баланс не будет соблюден, то в работе двигателя начнут происходить сбои.

Смесь, не соответствующая нормативам, может оказаться перенасыщенной или обедненной. В первом случае увеличено количество топлива по отношению к воздуху, во втором воздуха больше, чем нужно, а топлива – меньше. В статье будет рассмотрена регулировка карбюратора на примере бензопилы марки Husqvarna 142.

Регулировка карбюратора бензопилы хускварна

Как и все остальные пилы, husqvarna имеет тот же алгоритм регулировки карбюратора. Поэтому, инструкция будет актуальна и для других инструментов и моделей бензопил таких как хускварна 142 , 236.

Перед началом работ убедитесь в чистоте воздушного фильтра и правильной работе всех остальных узлов. Подача топлива в поплавковую камеру должна работать без перебоев, а система зажигания настроена правильна и имеет свежую свечу.

Порядок действий:

• Установите заводские настройки карбюратора. Делать это нужно при остановленном двигателе.
• Теперь можно запускать двигатель и обязательно прогреть его на протяжении нескольких минут. Регулировка ХХ карбюратора хускварна 137 производится только на прогретом моторе.
• Вращая винт L по часовой стрелке, нужно выставить самые высокие обороты коленчатого вала, затем повернуть обратно на четверть оборота. Винтом Т корректируйте обороты коленчатого вала так, чтобы цепь не вращалась. Она не должна приводиться в движение без нажатия акселератора.
• Теперь нужно выставить максимальные обороты и их мощность. Достаточно подключить тахометр к системе зажигания и задать при помощи акселератора максимально возможные обороты. Сравните их с паспортными данными. Если они различаются, то откручиваем или закручиваем винт H. Меняя диапазон, можно создать ограничения, чтобы сделать работу пилы эффективной и сохранить ресурс мотора.

На что стоит обратить внимание?

Как только регулировка карбюратора хускварна будет завершена, нужно убедиться, что работа двигателя стабильна, а пила легко набирает и сбрасывает необходимые обороты. Вращение цепи на холостом ходу считают ненормальным явлением, поэтому нужно снова отрегулировать ее связь с муфтой при помощи винта H.

Не забывайте, что узел настраивается не сразу: нужно выжидать некоторое время, так как бензопила хускварна не сразу реагирует на изменение положения винтов. Это время может колебаться от 5 до 15 секунд. Данное время не прописывает таблица, поэтому узнать можно только экспериментальным путем.

Если после регулировки появляется огромное количество дыма при работе, то нужно откорректировать подачу топливной и масляной смеси. Для этих целей вращают винт L.

Что такое заводская настройка карбюратора бензопилы хускварна?

Для того, чтобы бензопила все равно запустилась даже при неправильной настройке, применяются заводские положения винтов H и L. Большинство бензопил хускварна можно запустить, если открутить оба винта ровно на полтора оборота. Лишь после этого можно менять положения винтов, чтобы добиться нужного расхода топлива и максимальной эффективности работы. Регулируется ХХ также после этих манипуляций.

Если у вас остались вопросы по регулировке карбюратора на бензопиле хускварна 137 и других моделей этой линейки — рекомендую посмотреть это видео:

Устройство

Изделие имеет классическую конструкцию для продукции своего класса. Производители воплотили в нем простоту и достаточность.

Устройство бензопилы Хускварна 137:

• корпус;
• рукоятки для удержания;
• механический стартер;
• двигатель внутреннего сгорания;
• рычаг тормоза цепи;
• бачки для масла и топливной смеси;
• рычаги управления дросселем, подачей газа и воздушной заслонкой;
• кнопка зажигания;
• глушитель;
• шина со звездочками;
• пильная цепь.

Внутри корпуса смонтирована система подачи топлива и сцепление.

Карбюратор

Агрегат отвечает за подачу в цилиндр смеси топлива и масла. Карбюратор оснащен диафрагмой и специальным игольчатым клапаном. Эти детали регулируют давление в системе. Дозировка подаваемого воздуха проводится двумя заслонками, расположенными на камере диффузора. Одна регулирует объем воздуха во время нажатия на рычаг газа, а вторая — поток во время холодного запуска инструмента. В этот момент заслонка частично закрывается, а обогащенная смесь поступает в двигатель.

После смешивания бензина и масла топливо подается в цилиндр через форсунку с обратным клапаном. Это важная деталь, предотвращающая попадание выхлопных газов в диффузор.

Цепь для бензопилы Husqvarna 137 отличается:

• высокой прочностью;
• твердостью;
• низкой вибрацией;
• износостойкостью.

Бурильные звенья оснащены фасками, обеспечивающими качественную резку древесины твердых пород.

Характеристика пильной цепи:

• толщина звена — 1,3 мм;
• шаг цепи — 3/8 дюйма;
• длина шины — 40 см;
• количество звеньев — 56.

В изделии реализована технология «долото с фаской». Натяжение выставляется отверткой путем поворота регулировочного винта. Заточка осуществляется круглым надфилем диаметром 4 мм. Альтернативой является использование точильного станка или услуги специалистов из сервисного центра.

Основные неисправности бензопилы «Партнер 350»

Чаще всего причина поломки инструмента связана с перебоями в работе двигателя или других узлов и систем. Для устранения любых неисправностей требуется разборка. Чтобы все сделать правильно, необходимо знать конструктивные особенности бензопилы и основные причины ее поломки.

Проверяем систему зажигания

В первую очередь, при неисправности любой бензопилы, следует осмотреть свечу зажигания. Для этого сначала отсоединяется провод, а затем с помощью специального ключа выворачивается сама свеча. По ее внешнему виду можно понять причину проблемы:

1. Покрытая нагаром свеча бензопилы свидетельствует об использовании некачественного масла, о неправильном соотношении масла и бензина при приготовлении топлива или о плохо отрегулированном карбюраторе. В этом случае свечу необходимо очистить от нагара иглой или шилом, помыть и протереть шкуркой электроды.
2. Если свеча сильно забрызгана топливом, то скорей всего неправильно отрегулирован карбюратор или были нарушены правила запуска инструмента. Чтобы удалить излишки топлива, необходимо перекрыть подачу топлива, включить стартер и проверить камеру сгорания. После этого свеча протирается, закручивается на место, и механизм запускается еще раз.
3. Совсем сухая свеча свидетельствует о том, что в цилиндр бензопилы не попадает топливная смесь. В этом случае причина поломки не в системе зажигания, поэтому свеча ставится обратно.

Чтобы проверить работоспособность свечи зажигания, на нее нужно надеть кабель зажигания, соединить плоскогубцами цилиндр и гайку свечи, и завести стартер. Если искра отсутствует, то свечу необходимо заменить.

Ремонт топливной системы бензопилы

Причин, по которым топливно-воздушная смесь не попадает в цилиндр, может быть несколько:

• засорение топливного фильтра;
• засорение отверстия в крышке топливного бака (сапуна);
• недостаточное количество топлива;
• неправильно отрегулированный карбюратор;
• засорение каналов или нарушение целостности мембраны карбюратора.

Чтобы диагностировать засорение фильтра или сапуна, нужно просто отсоединить шланг и посмотреть как течет топливо. Струйка из бака должна выливаться хорошим напором. Если она прерывистая и слабая, то фильтр нужно вытащить через горловину бака и промыть или заменить, а сапун прочистить иглой.

Карбюратор бензопилы является достаточно сложным устройством, оборудованным множеством мелких деталей. Поэтому его разборку и ремонт лучше доверить специалистам.

Если забит просто фильтр карбюратора, то его можно аккуратно снять, вытряхнуть, промыть моющими средствами и поставить на место.

Своими руками карбюратор можно только отрегулировать. Делается это тремя винтами строго по инструкции.

Чистка глушителя

В некоторых случаях двигатель начинает глохнуть и дымить на больших оборотах. При этом на малых оборотах он работает нормально. Скорей всего причина в том, что глушитель забит продуктами сгорания.

Чтобы устранить эту неисправность, глушитель снимается, разбирается и с помощью моющих средств очищается от нагара. После этого его нужно высушить феном и установить на место.

Пока глушитель будет снят, выпускное отверстие пилы необходимо закрыть чистой тряпкой.

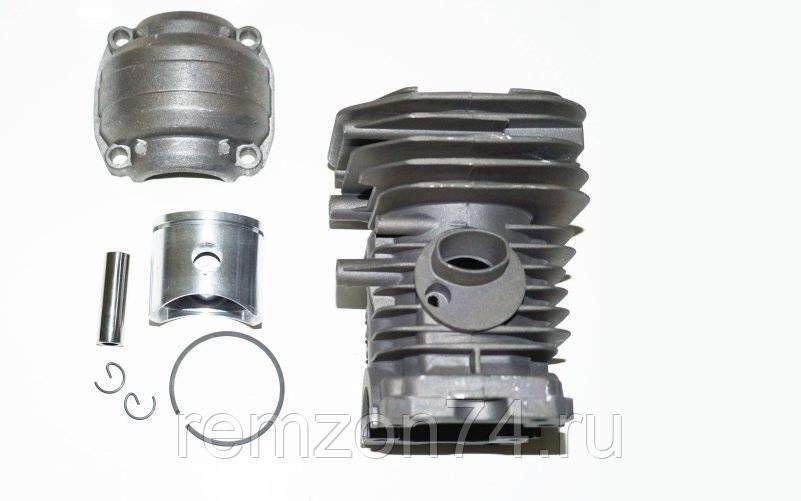

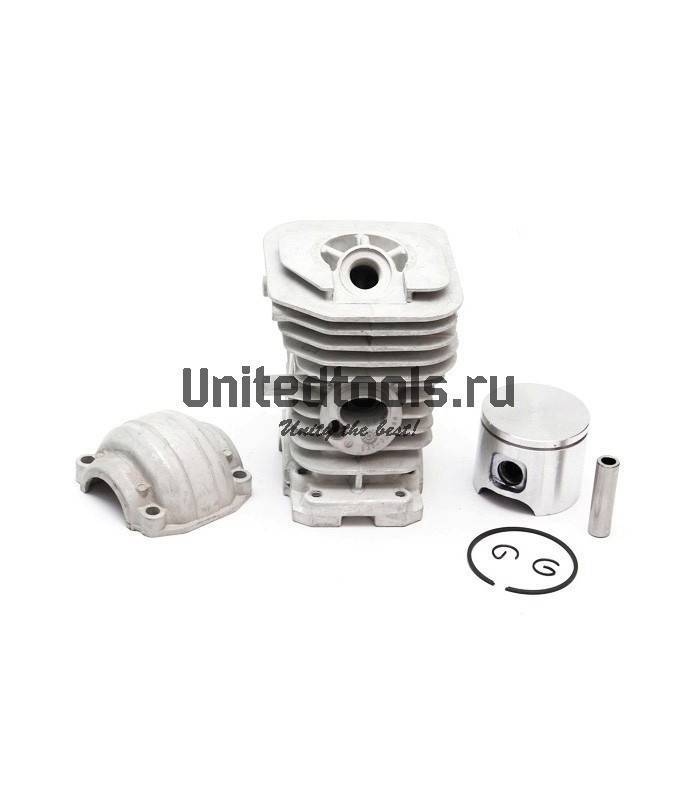

Ремонт цилиндро-поршневой группы

В этой группе неполадки встречаются достаточно редко. При поломке какого-либо элемента его чаще всего заменяют на новый.

Основные неисправности цилиндро-поршневой группы:

1. Мощность двигателя может теряться из-за низкого (около 5 атм) давления в цилиндре. Чтобы его замерить, необходим специальный манометр, который называется копрессометром. Нормальное рабочее давление цилиндра 8-9 атмосфер.
2. Если в картер двигателя выбрасываются горячие газы, то скорей всего западают поршневые кольца.
3. Потеря давления и выброс газов через щели может свидетельствовать о разрушении уплотнительных прокладок головки цилиндра. Их необходимо заменить.

Полностью оценить состояние всех элементов этой группы можно только визуально, через отверстие от снятого глушителя. Если это будет возможно, то снимается головка цилиндра или цилиндр целиком.

Если причина поломки бензопилы несущественна, то неважно – российскими, или китайскими производителями изготовлен инструмент. Разборку и ремонт агрегата можно достаточно легко сделать своими руками, изучив предварительно его конструкцию и видео инструкцию по устранению неисправностей

Технические характеристики

Для наглядности, все самые важные технические характеристики бензопилы Хускварна 142 объеденены в таблицу, зеленым и красным цветом выделены параметры заслуживающие особого внимания. Зеленый — это преимущество, красный — недостаток.

Производитель	Husqvarna
Модель	142
Родина бренда	Швеция
Страна производства	Китай
Класс пилы	Бытовой
Двигатель
Мощность, л.с./кВт	2,58/1,9
Объем двигателя, куб.см.	40
Пильная гарнитура
Длина шины, см/дюймы	38/14
Шаг цепи, дюймы	0,325
Толщина цепи, мм	1,3
Количество звеньев, шт	64
Общие характеристики
Объем топливного бака, л	0,37
Объем масляного бака, л	0,19
Гарантия, мес	12
Вес, кг	4,6
Цена, руб	13000-15000
Актуальная цена	Узнать цену

Дополнительно стоит отметить то, что в пиле используется двигатель двухтактного типа с воздушным охлаждением. Система зажигания типа CD (конденсаторное). Применяемый тип свечей зажигания — Champion RCJ7Y, с ежэлектродным расстоянием — 0,5 мм. В качестве бензина рекомендуется использовать высокооктановый неэтиллированный и смешивать в пропорции с маслом 1:50. О том, какой бензин заправлять в пилу читайте тут.

Анализ приведенных данных позволяет отметить 3 интересных особенности:

Хускварна 142 обладает вполне достаточной для бытовой бензопилы мощностью, меньшей усреднённой мощности профессиональных пил того же изготовителя приблизительно на 20%.
Режущая гарнитура стандартная для Husqvarna и при необходимости замены не приведёт к долгому поиску или ожиданию.
Производитель акцентирует внимание на нетребовательности к качеству бензина, не указывая минимально допустимое октановое число. Поэтому заключение на первом шаге обзора следующее: характеристики бензопилы Хускварна 142 подходят не только для работы на даче, но и вполне для полупрофессионального использования.

Устранение неисправностей и ремонт своими руками

Неисправности являются простыми, если для их устранения не требуется разборка бензопилы. Для Хускварны 142 методы их поиска, как и устранения, ничем новым не отличаются: всё сводится к проверкам состояния свечи зажигания, уровня топлива в баке и т.п.

При возникновении легкоустранимых неисправностей требуется съём отдельных узлов, их замена или ремонт и последующая сборка бензопилы Хускварна 142. Так производится замена амортизаторов или карбюратора и ремонт стартера.

Если не смазывается цепь, то рекомендуем посмотреть видео, в котором подробно рассмотрена система смазки, её разборка и сборка.

При возникновении сложных неисправностей необходима полная разборка. Устройство бензопилы Хускварна 142 не сложное, но Вы должны быть точно уверены в том, что для качественного ремонта сможете:

• получить чертежи устройства с описанием и Вам по силам деталировка;
• выполнить дефектовку и обратную сборку.

Стоит ли самостоятельно осуществлять ремонт поршневой группы Хускварны 142? Для качественного капремонта Вы должны обладать как минимум точными инструментами – микрометром и нутромером, – которые могут обойтись Вам дороже запасных частей.

Если же Вы решились делать капремонт, то рекомендуем посмотреть видео, в котором последовательно показано как разобрать Хускварну 142, и нашу статью о ремонте бензопил Хускварна.

Заводится и глохнет — что делать?

Чтобы устранить неисправности, при которых бензопила Хускварна 142 не заводится или заводится и глохнет, достаточно прочитать соответствующие статьи на нашем сайте. Если совсем не заводится, читайте здесь, если заводится, но глохнет — тут.

Возврат по гарантии и послегарантийное обслуживание

Особое огорчение испытывают те владельцы бензопилы, которые только утром получили новый инструмент, распаковали его и собрали в соответствии с инструкцией, а завести так и не смогли или мотор заводится и сразу глохнет. Сразу предупредим – ни в коем случае не старайтесь разбирать новый двигатель и не обрывайте гарантийных наклеек. При таких обстоятельствах, лучше всего обменять неисправную бензопилу на другую, или потребовать провести гарантийный ремонт.

В соответствии с законодательством большинства стран СНГ (в том числе России и Украины) электро и бензопилы подлежат возврату, в случае обнаружения неисправностей, не оговоренных стороной продавца.

Также покупатель может потребовать уменьшения цены бракованного товара, возмещения расходов по его ремонту или возврата средств за неисправный инструмент. Эти требования владелец бензопилы может предъявить только на протяжении гарантийного срока, при условии соблюдения всех условий, оговоренных в гарантийном талоне. Как правило, покупателю предоставляется 14 дней на выявление всех неисправностей и недостатков и обращение к продавцу.

Замена звездочки на бензопиле Хускварна 137

Нередко причиной того, что бензопила Husqvarna 137 глохнет, служит необходимость замены звездочки сцепления. Эта процедура выполняется в таком порядке:

1. Вначале снимите всю пильную гарнитуру – шина, цепь и гайки должны лежать в стороне;
2. Затем демонтируйте воздушный фильтр и выкрутите свечу;
3. Вместо свечи вставьте поршневой стопор;
4. Снимите муфту сцепления, освободив проход к внутреннему пространству;
5. Внимательно осмотрите барабан. После этого замените звездочку, пружины и кулачки;
6. Далее посредством универсального ключа зажмите механизм сцепления в положении против часовой стрелки;
7. Затем соберите бензопилу, снимите поршневой штопор и вкрутите свечу на ее место.

Видео: Как Почистить Сапун В Бензопиле

Если вы ранее снимали бензопилу, быстро снимите ручку.

Обычно за этим шагом следует разборка стартера. Но, учитывая стандартные конструктивные особенности бензопилы, нам не нужен этот шаг, чтобы перевести дух. При желании вы можете снять стартер, так как под ним накапливается много опилок.

Дыхательная процедура

Самый простой способ чистки. использовать швейную иглу. Перед чисткой клапана убедитесь, что он забит. Это не сложно сделать.

1. Снимите карбюратор (он должен быть отсоединен от топливного шланга), оцените количество следов топлива.
2. Если топливо вытекает, а дыхательный аппарат остается чистым, то с ним все в порядке, и вам необходимо продолжить диагностику. Если из газовой линии вытекает слабый поток топлива, вы можете быть уверены, что вентилятор необходимо тщательно очистить.

Важно! Если после очистки бензопилы увеличивается скорость холостого хода, не спешите паниковать, разбирать инструмент и не брать его в мастерскую. После очистки такое поведение двигателя и карбюратора (их взаимодействие приводит к увеличению холостого хода) считается нормой. Если эта функция вызывает тревогу, регулировочный винт, расположенный на карбюраторе и маркированный T., может быть слегка отрегулирован

Если эта функция вызывает тревогу, регулировочный винт, расположенный на карбюраторе и маркированный T., может быть слегка отрегулирован.

Является ли мыло причиной проблем с бензопилой?

При первых признаках поломки бензопилы не спешите дышать. Многие не хотят сразу начинать разбирать ручку, если не уверены, что виноват маленький клапан. Прежде чем снимать ручку бензопилы, устраните возможные причины неисправности устройства при чистке дыхательного аппарата. Начните с малого.

1. Оцените качество топливной смеси. Не все производители предлагают регулируемые форсунки для моделей бензопилы. Тем не менее, некоторые из них могут быть настраиваемыми. Это дает «мастерам» возможность экспериментировать с составом топливной смеси. Возможно, вы определились с этим экспериментом, но через некоторое время вы забыли об этом и теперь обвиняете дыхательный бак в приборе в неисправности. Помните, что в идеале вы должны использовать марку масла, рекомендованную производителем (как указано в инструкции к устройству), а не использовать старую смесь (на ее разработку может уйти две недели). Через месяц это ухудшится и станет причиной неисправности устройства.
2. Проверьте свечу (возможно, вы заполняете ее при запуске инструмента). Изучите эту часть; оно должно быть чистым, без следов масла. Если на нем есть табличка, она должна быть светлой, коричневого цвета, что указывает на проблему с катушкой зажигания. Держите запасные свечи под рукой, чтобы быстро удалить этот предмет из списка проблем.
3. Не только вентилятор, но и струя карбюратора и топливный фильтр могут быть забиты (поэтому после снятия ручки необходимо снять карбюратор и правильно очистить поверхность под ним от опилок). Вы можете обрабатывать оба узла самостоятельно.
4. Воздушный фильтр забит. Этот фильтр может быть забит пылью, что станет серьезным препятствием при запуске бензопилы.

Рассмотрите особенности модели вашего инструмента, чтобы вы могли точно диагностировать проблему. Это не только устранит это и вернет вас к работе с бензопилой как можно скорее, но и избавит вас от хлопот (демонтаж тех узлов, которые не работают).

Как правило, вентилятор встроен в крышку топливного бака, поэтому вы можете легко добраться до него, а затем быстро и эффективно почистить клапан.

Неисправности бензопилы и их устранение

Существую типичные неисправности, с которыми чаще всего сталкиваются владельцы модели Хускварна 137. Для того, чтобы суметь устранить их своими руками, нужно изучить признаки их появления и эффективные методы их ремонта.

Бензопила глохнет на полный газ – как решить проблему?

Причиной этой поломки чаще всего становиться заливание свечи зажигания в тот момент, когда двигатель начинает быстро набирать обороты. Чтобы устранить поломку, следует вывернуть и очистить свечу, после чего полностью высушить ее. Далее нужно слить остатки топлива черед свечное отверстие. В конце свечу нужно вкрутив на место и попробовать снова завести инструмент.

Еще одна распространенная причина поломки – это отсутствие искры. Ремонт следует начать с осмотра контакта между высоковольтным проводом и наконечником свечи. Если контакт не нарушен, а пила по-прежнему глохнет при нажатии на газ, значит, следует осмотреть электронный блок зажигания. Этот узел не подлежит ремонту, поэтому его придется заменить целиком.

Замена звездочки Хускварна 137

Менять звездочку Хускварна 137 нужно в том случае, если при достижении ее двигателем средних оборотов мотор начинает глохнуть.

Как указывает инструкция по эксплуатации, порядок действий должен выглядеть следующим образом:

1. Сначала нужно снять крышку цилиндра и выкрутить свечу зажигания;
2. Далее нужно взять пластиковый или металлический стопор моторного поршня, а также ключ для демонтажа центробежного механизма. При помощи ключа нужно скрутить центробежный механизм по направлению, в котором вращается цепь;
3. Затем нужно осмотреть диск сцепление. Если неисправна только звездочка, значит, менять необходимо только ее. Если сломан полностью весь диск сцепления, вместе с  пружинами и кулачками, то придется менять полностью весь диск;
4. После этого нужно установить новый диск сцепления. Чтобы зажать центробежный механизм на валу мотора, потребуется выкрутить поршневой стопор и потянуть шнур стартера на себя. Затем нужно вкрутить стопор до конца;
5. Далее потребуется зажать ключом центробежный механизм в направлении против вращения цепи.

После выполнения всех перечисленных действий потребуется завести пилу и дать ей 1–2 минуты поработать на холостом ходу. Это необходимо для прогрева мотора и притирания нового диска сцепления. Далее можно продолжить работу с инструментом.

Что делать, если бензопила не заводится и дальше?

Если первичный осмотр ничего не дал или дефекты в процессе поиска были устранены, а бензопила и дальше не заводится, то искать нужно более серьезные причины. Выявлять и устранять такие поломки лучше всего в сервисном центре. Однако, при наличии опыта, отыскать и устранить их можно и самостоятельно. Что диагностировать и проверять?

1. Компрессию в цилиндре;
2. Компрессию в картере;
3. Работу карбюратора.

В первом случае проверка компрессии в цилиндре позволит выяснить состояние цилиндропоршневой группы (ЦПГ) бензопилы не желающей заводиться на холодную. Для этого понадобиться компрессометр. Прибор ввинчивается на место свечи зажигания и производится холостой пуск двигателя. Замер показаний позволяет судить о состоянии ЦПГ. При отсутствии компрессометра определить компрессию в цилиндре можно навскидку следующим образом:

• Приложите палец к свечному отверстию;
• Попытайтесь завести двигатель бензопилы.

Приложив палец к свечному отверстию и подергав стартер, можно проверить компрессию в цилиндре

Если почувствуете, что палец сильно втягивает в свечной канал, то с компрессией все в порядке. Отсутствие разряжения в камере, говорит о наличии неисправности. Цилиндропоршневая группа нуждается в более детальном осмотре, который даст представление о состоянии поршня и цилиндра, поршневых колец и подшипников.

Не завестись бензопила на холодную может и по причине отсутствия компрессии в картере двигателя. Основной причиной тому является повреждение прокладки, размещенной между цилиндром и картером. Выявить отсутствие компрессии довольно легко:

• Отсоединяем верхнюю трубочку от карбюратора;
• Наливаем в обычную пробочку бензин;
• Погружаем в топливо снятую трубочку;
• Дергаем несколько раз стартер.
