3 простых способа сделать бетономешалку своими руками

Бетономешалка своими руками – хитрости эксплуатации

Самодельная конструкция выполняет все работы, что и заводской вариант, но эксплуатировать ее придется несколько иначе, чтобы получить максимальный комфорт. Мы дадим несколько полезных советов, с помощью которых бетономешалка из бочки своими руками станет вашим любимым орудием труда!

  1. Периодически смазывайте солидолом втулки. Это снизит трение и крутить бадью сможет даже ребенок. Если долго не смазывать, тогда вам придется в скором времени сделать бетономешалку из бочки еще раз – втулки или ось будут истираться очень быстро.
  2. К распоркам можно приварить по 1 колесу из стиральной машины или строительной тачки, если вы еще не знаете, как сделать бетономешалку, легкую в транспортировке по участку.
  3. Чем больше угол наклона, тем легче будет обращаться с оборудованием. Максимально допустимый угол – 45 градусов, больше делать нельзя, поскольку бетон будет смешиваться некачественно.
  4. Двигатель для бетономешалки (при необходимости), можно будет сделать из стиральной машины с передаточным числом 1:8. Маховик установить можно вместо руля.
  5. При длительном хранении бочку лучше будет смазать отработкой, чтобы она намного дольше служила.

Мы рассмотрели, как сделать бетономешалку из бочки своими руками при минимальных затратах и получили конструкцию всего лишь за 650 рублей (при условии использования собственной старой бочки). Обычная ручная бетономешалка на 200 л обойдется не менее 6000 рублей – выгода очевидна.

Теперь предлагаем посмотреть, как сделать бетономешалку своими руками из бочки на видео и наш аппарат в работе:

Необходимые инструменты и материалы

  1. Старая бочка, бидон.
  2. Тазики.
  3. Стиральная машина.
  4. Металлическая ось.
  5. Стальные трубы.
  6. Гайки и болты.
  7. Стальные полоски.
  8. Металлический зубчатый венец.
  9. Ремни и шкивы.
  10. Сварочный аппарат.
  11. Редуктор и электродвигатель мощностью 1,3-1,5 к Вт (для объема бадьи в 200 литров).
  12. Части от старого автомобиля.
  13. Электрическая дрель.
  14. Ножовка по металлу.
  15. Молоток и отвертки.
  16. Рулетка и карандаш.

Бетономешалка может быть построена за 1-2 дня. Отдача от нее будет вполне достаточной для того, чтобы она окупила все расходы на свое создание.

Их надо выполнять и при эксплуатации сделанного своими руками агрегата.

Из фляги

В домашних условиях можно за пять минут сделать своими руками бетономешалку из молочной фляги (бидона) и кусков металлических труб. Достоинство такого способа в том, что емкость уже оснащена плотной крышкой, а значит, продумывать этот элемент конструкции не потребуется.

Сначала нужно сделать станину, на которой устанавливается фляга. Это может быть рама из металлических уголков или труб либо из прочных деревянных брусков. Если нужно, чтобы бидон находился в наклонном положении, для него можно изготовить раму с углом в 20-30° по отношению к горизонту.

Далее подготавливают трубу-ось, на которой будет вращаться емкость и выгибают ручку. К станине приваривают сверху две сантехнические муфты, внутренний диаметр которых немного больше внешнего диаметра ручки.

Теперь нужно найти центр тяжести бидона. Для этого его помещают на трубу или другой узкий предмет и передвигают вперед/назад до тех пор, пока он не будет уравновешен. В этом месте делают отверстия и пропускают трубу с ручкой.

Теперь флягу прикрепляют к трубе. Для этой цели используют сварку. Может возникнуть проблема: обычно емкости выполнены из алюминия, а ось – из стали. Решением станет холодная сварка. Другой вариант – приварить к ручке пластины, а их клепками закрепить на бидоне.

Далее емкость с ручкой устанавливают на станину, пропустив трубу через муфты. С каждой стороны от муфты приваривают гайки, чтобы ось не двигалась в разные стороны во время работы.

Вместо бидона можно использовать небольшую бочку с толстыми стенами. В этом случае не будет проблем со сваркой ручки, но потребуется изготовить крышку и придумать, как ее крепить на емкость.

Бетономешалка из молочной фляги позволяет одновременно приготовить 2-3 ведра бетонного раствора. Это удобно для проведения строительных работ в домашних условиях. Кроме того, она имеет небольшие размеры, достаточно легкая, поэтому ее удобно транспортировать при необходимости.

В домашних условиях изготовить ручную мини бетономешалку на 1 куб можно из 200-литровой бочки или молочной фляги. Делать конструкцию на больший объем раствора не рекомендуется, потому что перемешивать и выгружать готовый продукт будет гораздо сложнее. Еще одно интересное решение – бетономешалка на базе старой активаторной стиральной машины. Она работает и замешивает раствор автоматически под действием двигателя, а в качестве емкости используется бак машины или металлическая бочка. Любое из трех предложенных решений позволит сберечь силы и ускорить процесс строительства, а также сэкономит деньги, потому что хорошая заводская бетономешалка стоит не менее 4-6 тысяч.

Основные неисправности бетономешалки и их устранение

Во время работы случаются разные поломки. В ряде случаев ремонт бетономешалки легко можно произвести своими руками, без обращения к специалистам сервисного центра. Наиболее часто неисправности бетономешалок связаны со следующими узлами и деталями.

Редуктор

Поломка редуктора относится к разряду сложных и достаточно дорогих. Часто заменой одной шестерни дело не обходится. Приходится устанавливать новый узел.

Опорные подшипники

Чтобы поставить новый подшипник, вначале нужно снять барабан и шестерню. После требуется выбить вал. Затем с него нужно стянуть съемником подшипник. Вместо изношенного либо поломанного следует поставить целый и собрать в обратной последовательности агрегат.

Зубчатый венец либо входящая с ним в зацепление шестерня

Венец может быть секторного или сплошного вида. Заменить без разборки бетономешалки получится только деталь первого типа. Чтобы снять изношенную ведущую шестерню, раскручивают фиксирующее ее болтовое соединение. Затем демонтируют данную деталь, заменяя ее новой.

Электропривод

Если греется электродвигатель от ручной бетономешалки, то это может быть вызвано его перегрузкой либо подгоранием обмоток или подклиниванием ротора. Определиться с исправностью электрической части двигателя поможет мультиметр. С его помощью определяют целостность обмоток отсоединенного мотора. При обнаружении обрыва потребуется приобретать новый мотор. Вообще перечень проблем, связанных с электродвигателем, достаточно широкий. Нередко их устранение требует наличия специальных знаний.

Ременная передача (со шкивом либо ремнем)

Натяжение ремня или его смену удобно выполнять вдвоем. Особенности процесса при этом определяются конструкцией эксплуатируемого бетоносмесителя. Чтобы поменять стертый пластиковый шкив, понадобится раскрутить его крепления, предварительно сняв емкость.

Кнопка включения электродвигателя бетономешалки

Установить исправность пусковой кнопки также помогает мультиметр. Для этого кнопку нужно предварительно снять и отсоединить подходящие проводки. После требуется разобрать кнопку. Если катушка пускателя цела, то значит проблема в загрязненности контактов. Их достаточно почистить мелкой наждачной бумагой для восстановления работоспособности кнопки. Сгоревшую катушку понадобится заменить новой.

Со временем в результате износа в барабане образуются дырки. Их закрывают кусками листового металла подходящего размера с помощью сварки или же болтового соединения. Нечасто, но случается, что лопается рама (станина). Устраняют поломку, используя сварочный аппарат. Также редко приходится менять колеса.

Чтобы отремонтировать технику своими руками, потребуется использовать различные инструменты, приборы и приспособления. В примерный их перечень входят:

  • мультиметр;
  • болгарка;
  • электродрель;
  • сварочный аппарат;
  • молоток;
  • плоскогубцы и круглогубцы;
  • гаечные ключи;
  • отвертки;
  • штангенциркуль, линейка или рулетка.

Постоянные нагрузки, неправильное техническое обслуживание и уход, износ деталей с течением времени приводят к возникновению различного рода неполадок с бетоносмесителем. Ремонт бетономешалки при этом можно доверить специалистам либо выполнить самостоятельно. В последнем случае, если агрегат не на гарантии, то получится сэкономить существенную сумму. Чтобы эксплуатируемая техника прослужила долго без поломок, нельзя ее перегружать

Нужно также обращать внимание на первые признаки проблем и вовремя их устранять. Оборудование всегда следует хорошо очищать от остатков налипшего раствора

Советы по эксплуатации

Функционально «малые формы» бетономешалок ничем не отличаются от серьезных промышленных моделей. Но чтобы эксплуатация самодельных устройств была производительной и удобной, нужно соблюдать ряд правил

Кроме того, особое внимание стоит уделить выполнению требований техники безопасности

Правила работы на ручной бетономешалке:

Перед работой необходимо проверить изоляцию кабелей и контактов

Уделить внимание наличию заземления.
Поскольку бетономешалка вибрирует, то перед эксплуатацией нужно подтянуть винтовые соединения. Если устройство передвижное, то необходимо поставить упоры под колеса.
Работающий агрегат должен быть всегда в пределах видимости

Нельзя разрешать подходить к нему посторонним, особенно детям.
Категорически запрещено проверять качество смеси при работающем двигателе. Палка или лопата, помещенная в это время в барабан, может сломаться и нанести серьезную травму работнику.
Если бочка долго не используется, то её рекомендуется смазать старым раствором. Тогда она сохранится гораздо дольше.

Таким образом, можно изготовить несколько вариантов бетономешалок своими руками

Важно соблюдать необходимые правила техники безопасности, и тогда рабочий процесс принесет отличные результаты

https://youtube.com/watch?v=-LXMVuKFucs

Поэтапная инструкция

  1. С торцевых частей бочки сделать прорези. К ним фиксируются фланцы и вал.
  2. По бокам делаются отверстия для заполнения бочки бетоном и прикрепления люка.
  3. Карточные петли понадобятся для открывания люка
  4. Протяните вал через прорези с торцовых сторон бочки.
  5. На вал крепятся фланцы, которые усилят стенки.
  6. Уголки требуются для изготовления гребенки. Благодаря ей смесь готовится быстрее. Уголки помещаются с внутренней стороны бочки, и к ним крепятся штыри.
  7. Швеллер, уголки и подкосы нужны для подпорок.
  8. Детали состыковывают, и полученные подпорки располагают рядом с торцевыми сторонами бочки.
  9. Подпорки вкапывают в землю для прочности глубиной около 30 см.

Выбираете место для бетономешалки и располагаете там конструкцию, рядом с люком должен быть участок для хранения элементов бетона. Они укладываются через люк и перемешиваются.

Конструкции самодельных бетономешалок

Простая механическая

Бетономешалка открытого типа

Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.

Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин. Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк

Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.

Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.

Комбинированная горизонтальная с гребенками

Бетономешалка с гребенчатым иксером

Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.

Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.

Конструкция бетономешалки с наклоняемой бадьей

«Настоящая электрическая»

Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:

  • Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
  • Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
  • Лучший миксер для такой мешалки – рамного типа, приваренный к оси.

Вибрационная

Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.

Типичные ошибки следующие:

Конструкция вибрационной бетономешалки

  1. Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
  2. Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
  3. Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
  4. Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.

При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.

Вывод

Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.

Видео: оригинальный вариант растворомешалки из автопокрышки “на один раз”

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

Как сделать простую ручную самодельную бетономешалку?

Схема работы ее понятна из рис. 1. В этой конструкции можно замешать любой, даже «сухой» раствор. Ее может сделать любой человек, который имеет опыт использования простых инструментов. Она собирается за 2-3 часа. Вот руководство по изготовлению такого агрегата:

  1. Берется старый молочный бидон или выварка.
  2. Если в нем есть трещина или свищ, то их устраняют электрической сваркой.
  3. Обрезок трубы продевают в ручку крышки сосуда и веревкой плотно привязывают к ручкам бидона. Можно применить и резиновый жгут.
  4. Для закрепления сосуда на оси его к ней приваривают. Если он из алюминия, то надо сделать держащие элементы. Для них используют полоски металла толщиной 7 мм. К ним сосуд присоединяют винтами.
  5. В станине надо вырезать отверстия по форме латинской буквы «U».
  6. Ось укладывают в них.

Схема самодельной гравитационной бетономешалки.

Если использована бочка, то можно сделать горизонтальный агрегат. Для этого в ее боковой части делают люк для заливки смеси, а сам сосуд укрепляют прямо на оси. Агрегат устанавливают на ножки из стальных труб.

Такая конструкция будет вращаться медленно, но бетон будет хорошо замешан. Единственный недостаток, который имеет такая самодельная бетономешалка, это время перемешивания раствора, от 4 до 20 минут. По сравнению с применением лопаты, эта конструкция имеет в 4 раза большую производительность. Вращать ось вручную немного утомительно, поэтому можно присоединить через редуктор или ременную передачу электродвигатель. Мощность его должна быть 2,5 кВт при объеме сосуда в 50 литров.

Чертежи и устройство простых бетономешалок

Самодельная бетономешалка любого типа рассчитана на приготовление определенного объема смеси. Начинают изготовление устройства с выбора подходящей схемы. Она должна соответствовать объему строительных работ, финансовым возможностям.

Определяют какой тип привода будут применять. Ручной, если на участке нет источника электроэнергии, или электрический. Учитывают параметры, которые важны при выборе движка и редуктора:

  • для замешивания 1 л раствора расходуется мощность 20 Вт;
  • качественную смесь получают, если скорость вращения вала − 30-50 об/мин.

Если редуктор выдает в минуту меньше оборотов, то увеличивается время замешивания.

Бетономешалка принудительного типа из жестяной кастрюли

Для приготовления раствора разной жесткости подходит бетоносмеситель принудительного действия, у него универсальное назначение. На самодельном стационарном или передвижном устройстве перемешивают сухие, мокрые, увлажненные смеси. Для простейшей домашней модели нужна жестяная кастрюля, примерные габариты:

  • глубина − 50 см;
  • диаметр – 60 см.

За основу берут схему заводской бетономешалки принудительного действия с вертикальным расположением смесительного вала.

Ее упрощают, ограничиваясь одним разгрузочным люком. Устанавливают электродвигатель от бытового устройства. Для перемешивания ингредиентов смеси делают лопасти из стального листа либо раму из прута. Ротор (вал приводной) делают из трубы, в качестве крепежа используют:

  • арматуру;
  • куски швеллера;
  • уголок.

Из швеллера (уголка) сваривают станину. В днище вырезают отверстия: в центральной части – для установки вала, сбоку – для разгрузочного люка.

Вибрационная бетономешалка из перфоратора

Эту конструкцию выбирают, если нужен раствор высокого качества. Чаще всего рабочую емкость делают из газового баллона. Стенки бака должны быть толстыми, а его диаметр соизмерим с размером вращающегося элемента.

Вибратор (6) изготавливают из двух соединенных вместе металлических тарелок. Их подбирают по диаметру, который должен соответствовать размеру рабочей емкости и мощности перфоратора. Условие – 15-20 см на 1 кВт.

Корпус (1) для перемешивания компонентов раствора должен быть высоким, круглой формы. К одной из стенок крепят кронштейн (2). Он необходим для фиксации устройства (3), генерирующего виброимпульсы. Функции генератора выполняет перфоратор мощностью 1300-1500 Вт. Шток (4) подбирают так, чтобы вибратор во время замешивания располагался по центру приготавливаемой смеси.

Бетономешалка с ручным приводом из бочки

Устройство бетономешалки из бочки с горизонтальным валом наглядно показано ниже на рисунке. Для загрузки компонентов сбоку вырезают прямоугольное отверстие – 240 × 300 мм. Вертикальные стойки сваривают из 2 отрезков швеллера, уголка.

Для вала, его изготавливают из стальной трубы диаметром 40-50 мм, вверху стоек, используя болтовое соединение (М10), устанавливают посадочные места подшипников. Крепят вал на фланцы, их нужно 4 штуки – 2 снаружи, 2 внутри, последние предотвращают разрыв стенок емкости.

Для лучшего смешивания ингредиентов раствора на внутренние стенки с помощью болтовых соединений устанавливают гребенку (длина 760 мм), делают ее из штырей  и уголка 50 × 50 мм. Параметры:

  • шаг – 5 см;
  • диаметр – 12 мм;
  • длина – 15 см.

Для вращения на приводной вал устанавливают два рычага. Используют подручный материал для их изготовления. Рукоятки делают оптимальной длины, чтобы обхватывать их обеими руками во время работы.

Люк крепят к стенке бочки шарнирами, обычно используют карточные петли (неразборные). Для герметизации края загрузочного отверстия оклеивают кусками мягкой резины. Берут полоски толщиной около 8 мм. Для фиксации люка в рабочем состоянии используют специальные карабинные защелки, или прикрепляют на стенку и крышку 2 уголка с высверленными отверстиями для стяжных болтов.

Виды и принцип работы

Основная цель бетономешалки – подготовка качественного раствора из нескольких компонентов. В зависимости от конструкций и технических характеристик, все агрегаты можно разделить на механические и электрические.

Механические или электрические

Выбор устройства зависит от объема запланированных работ. Чем масштабнее планы, тем больше понадобится раствора, следовательно, и времени на его приготовление нужно больше. Поэтому устройство с механическим приводом не подойдет. Кроме того, не обладая достаточной силой, справиться с наведением раствора самому, очень сложно, все компоненты достаточно тяжелые, и провернуть вал становиться непосильной задачей.

Агрегат с электрическим приводом более подходящий вариант, единственное условие для его работы, это доступ к электросети. Но здесь нужно учесть мощность мотора. Чем она выше, тем выше требования к сети.

Конструкции с принудительным, гравитационным и вибрационным принципом работы

В зависимости от конструкционных особенностей все агрегаты можно разделить на 3 типа:

Агрегаты с принудительным процессом смешивания компонентов характеризуются наличием неподвижной емкости, внутри которой располагается вертикальный или горизонтальный вал с металлическими лопастями. Благодаря чему на выходе можно получить раствор с различными показателями прочности и подвижности.

Гравитационные устройства характеризуются особенностью перемешивания компонентов будущего раствора за счет вращения емкости, внутри которой установлены неподвижные лопасти. Бетономешалки этого типа используют для приготовления бетона, объемом, не больше одного кубического метра. Среди преимуществ стоит отметить мобильность и простоту в использовании.

Для вибрационных бетоносмесителей характерно получение качественного, однородного раствора без воздушных пузырьков. Единственный их недостаток, это низкая производительность.

Интересно! Имея в своем арсенале перфоратор всегда можно превратить его в вибрационную бетономешалку. Конечно, использовать такое устройство для наведения раствора для фундамента не выход, но при заливке наливных полов или укладке плитки агрегат будет незаменимым помощником.

Конструкции самодельных бетономешалок

Простая механическая

Бетономешалка открытого типа

Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.

Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин. Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк

Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.

Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.

Комбинированная горизонтальная с гребенками

Бетономешалка с гребенчатым иксером

Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.

Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.

Конструкция бетономешалки с наклоняемой бадьей

«Настоящая электрическая»

Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:

  • Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
  • Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
  • Лучший миксер для такой мешалки – рамного типа, приваренный к оси.

Вибрационная

Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.

Типичные ошибки следующие:

Конструкция вибрационной бетономешалки

  1. Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
  2. Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
  3. Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
  4. Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.

При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.

Вывод

Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.

Видео: оригинальный вариант растворомешалки из автопокрышки “на один раз”

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

Из бочки

В домашних условиях можно сделать самодельную бетономешалку из бочки объемом 200 литров. Для ее изготовления потребуются:

  • 200-литровая бочка;
  • два 20-сантиметровых куска трубы с толстыми стенами диаметром 32 мм;
  • ось с диаметром 3 см длиною 150 см;
  • отрезки 60-мм швеллера: 2 длиной 100 см и 2 длиной 50 см;
  • руль от грузового автомобиля как можно большего размера;
  • прочные петли для открытия люка;
  • ручка люка;
  • металлический квадрат со сторонами длиной 20 мм.

Также необходимы схема сборки, сварочный аппарат и болгарка с диском для резки металла. Работа занимает от трех до четырех часов.

Сначала подготавливают бочку —  сажают на ось и делают люк для загрузки и выгрузки готовой смеси. Далее делают штатив высотой 1 метр и устанавливают на него бочку. При желании можно выполнить наклон величиной 10-15°, чтобы упростить перемешивание.

Инструкция по изготовлению бетономешалки:

  1. Ровно по центру дна и верха бочки сделать два отверстия, продеть сквозь емкость ось диаметром 30 мм и тщательно обварить конструкцию, чтобы бочка была закреплена намертво на валу.
  2. Болгаркой прорезать вдоль емкости прямоугольник размером 30х90 см. Это будет люк для загрузки материалов и выгрузки готового раствора. Отверстие меньшего размера затруднит выгрузку смеси, а большее сделает конструкцию менее прочной.
  3. Из металлического квадрата изготовить 4-5 лопастей. Их нужно приварить на равном расстоянии друг от друга внутри емкости. Одна сторона крепится к оси, другая – к стенке бочки.
  4. Прямоугольник, вырезанный из бочки, приваривается к петлям. Последние, в свою очередь, монтируются на емкости так, чтобы получилась открывающаяся дверца люка. Ее задача – предотвратить выпадение смеси, поэтому все должно быть закреплено очень прочно. Фиксатор крышки и ручка могут быть любыми, по желанию человека.
  5. Сделать две опоры, приварив к метровому швеллеру перпендикулярно полуметровый.
  6. К другому краю длинного швеллера приваривают втулки (куски толстостенной трубы) и тщательно смазывают солидолом для плавного хода.
  7. Во втулки вставляют ось и снаружи приваривают металлические шайбы, играющие роль стопорных колец, чтобы вал не вылетел во время работы.
  8. К одному краю вала приваривают руль или металлический круг большого размера для вращения бочки.

Такая самодельная бетономешалка проработает очень долго, если втулки регулярно смазывать солидолом. Для транспортировки к опорам можно прикрепить колеса. Привод можно сделать не ручной, а электрический, прикрепив мотор от стиральной машины вместо руля.

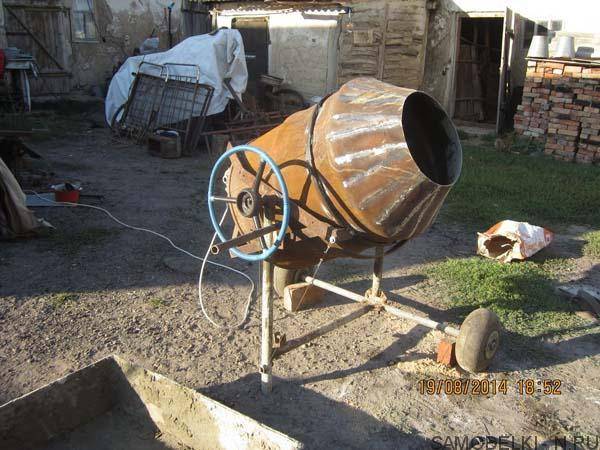

Бетономешалка из бочки

Можно самостоятельно сделать бетономешалку комбинированного типа в гараже или во дворике дома. Устройство может быть как ручного типа, так и с электрическим приводом. Для изготовления бетономешалки нужны болгарка и сварочный аппарат.

Для сборки нужно иметь под рукой:

  • Стандартную двухсотлитровую металлическую бочку или аналогичную ёмкость.
  • Прочную трубу диаметром в тридцать два миллиметра. Нужны две детали по двадцать сантиметров. Это втулки для вала.
  • Трубу длиной полтора метра и диаметром три сантиметра. Это будущая ось бетономешалки, и она должна входить во втулки.
  • Два швеллера длиной по одному метру и несколько труб по пятьдесят сантиметров каждая. Сваренные вместе, они создадут прочную основу для всего устройства.
  • Большой руль от машины. Чем больше его диаметр, тем легче вращать барабан бетономешалки.
  • Металлический квадратный лист, который выполнит роль лопастей внутри бочки.
  • Две петли для крышки барабана и защелку, чтобы закрывать его.

Снизу и сверху бочки просверливаются два отверстия, и бочка вдоль своей оси сажается на ось. Ось надежно сваривается с поверхностью бака.

В центральной части тары по длинному краю вырезается прямоугольник с размерами девяносто на тридцать сантиметров. Это прорезь для возможности засыпки сухого раствора. Если прямоугольник будет очень большим, то конструкция будет непрочной. Если слишком маленьким, то это создаст неудобства в работе.

Металлический квадрат сваривают внутри бака, одной стороной прикрепляют к оси, а второй — к поверхности бочки. Достаточно нескольких лопастей — и хорошее перемешивание гарантировано.

К вырезанному прямоугольнику прикрепляют две петли, а затем весь узел приваривается или прикручивается к краю прорези на бочке. К полученному люку присоединяют защелку так, чтобы во время вращения фиксатор не раскрылся.

После этого изготавливается станина из длинных швеллеров и труб. К верхним краям труб привариваются втулки для оси бетономешалки. Ось вставляют внутрь втулок и закрепляют стопорные кольца. Ими могут быть металлические толстые шайбы.

С одной стороны оси прикрепляется руль для вращения барабана.

С другого края можно подсоединить мотор с передаточным приводом для автоматизации вращения. Мотор может быть от машины или мотороллера. Считается, что лучшим вариантом является электродвигатель от стиральной машины. Передаточное отношение должно быть один к восьми. Маховик от стиральной машины можно использовать вместо руля.

Как из бетономешалки сделать дешевый просеиватель для песка и щебня

сhichicПользователь FORUMHOUSE

Места у меня на участке мало, поэтому, при завозе песка и щебня их свалили в одну кучу. За несколько лет они перемешались. Просеивать этот объём вручную не хотелось. Поэтому я сделал из бетономешалки просеиватель.

Расскажем, как изготовить это нужное в хозяйстве приспособление:

  1. Берёте две полоски оцинкованного металла шириной 100 и 200 мм.
  1. Полосу шириной 100 мм сгибаете и стягиваете болтами вокруг горловины бетономешалки.
  1. Полосу шириной 200 мм сгибаете в кольцо, а концы фиксируете заклёпками.
  1. Сетку с ячеей 6 мм обрезаете по диаметру кольца с нахлёстом. Концы загибаете и закрепляете заклёпками к кольцу через металлическую ленту.

Получилось большое сито. Для удобства работы к ситу привинчиваете ручки. Сито вставляете в бетономешалку сеткой вниз.

Включаете бетономешалку и просеиваете сыпучие материалы. Затем останавливаете бетоносмеситель и только потом вынимаете сито!

В «груше» остаётся просеянный песок и каменная пыль.

Готовая продукция.

сhichicПользователь FORUMHOUSE

Самоделка мне понравилась. Планирую прикупить сетку с ячеей 4 мм и 8 мм и сделать еще два сита для разных работ.

Пользователь рекомендует:

Не просеивайте сыпучку до полной загрузки бетономешалки. Достаточно просеять 8 совковых лопат и сразу высыпать содержимое бетономешалки в мешок. Если заполнить песком всю «грушу» он спрессуется на дне в плотную массу. Её неудобно фасовать в мешки.

Если во время работы нужно остановить бетономешалку заполненную бетоном и потом вновь включить её, то поверните «грушу» так, чтобы её зев был направлен вверх. Только потом запустите бетономешалку и поверните «грушу» под нужным углом, для нормального перемешивания смеси. Так вы уменьшите нагрузку на двигатель и привод, и они прослужат дольше.

Ещё одна конструкция просеивателя для сыпучих строительных материалов от Витэк.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
