Чем отличается пиление столярной ножовкой отрезание слесарной

Правила эксплуатации и ухода

Только при правильной эксплуатации и своевременном уходе инструмент сможет прослужить в течение длительного периода. Среди особенностей отметим следующее:

  1. Рекомендуется работать с инструментом с учетом того, для какого материала предназначен.
  2. Нельзя проводить работу с материалами, которые характеризуются высокой твердостью поверхностного слоя.
  3. После каждой работы нужно проводить очистку поверхности от стружки.
  4. Рекомендуется хранить ножовку по металлу исключительно при условии низкой влажности и нормальной температуры.

Некоторые части ножовки со временем все же потеряют свои эксплуатационные характеристики. Если использован инструмент не по предназначению, то он не прослужит в течение длительного периода.

Лучковые пилы по дереву

Немного странный вид этого вида ножовок ничуть не сказывается на работоспособности и качестве работы. Особенностью этого вида выступает возможность работы как в саду при обрезке деревьев, так и с заготовками пиломатериалов.

1

Bahco “ERGO”

Рейтинг: 4,9

Средняя цена 1952 руб

Хорошая лучковая пила среднего размера для домашнего использования. Воплощены традиции европейского инструмента этого вида – легкая трубчатая рамка и ручка с защитой пальцев.

Лента пилы изготовляется из инструментальной стали. В отличие от других типов ножовок применение при обрезке деревьев сказалось и на том, что полотно покрыто защитным слоем от коррозии. Данный экземпляр относится к профессиональному инструменту. Натяжение винтовое, на ручке, что намного лучше, чем фиксация зажимом. Максимальная сила натяжения – 120 кг. Длина полотна 53 см.

2

Fiskars 1000615 (124810)

Рейтинг: 4,7

Средняя цена 1319 руб

Пила премиального качества финской фирмы Fiskars. Большая длина рассчитана на широкий круг работ, в том числе и тяжёлую работу в саду. Несмотря на внушительные размеры она имеет небольшой вес всего 770 грамм.

Примечательна и форма зубов – применение так называемого «кремлевского» зубца, когда небольшие зубья объединены по 2 в один, с глубоким разрезом. Ручка эргономичная, с резиновыми вставками. Плюс инструмента – отличное качество и легкость работы.

3

STANLEY Raker Tooth 1-15-379 530 мм

Рейтинг: 4,8

Средняя цена 560 руб

Большая лучковая пила для частного дома. Внушительные размеры – 640 мм значительно расширяют возможности применения. Полотно из инструментальной стали, натяжка на рамке осуществляется взведением рыча ручки.

Длина полотна 530 мм.

Рукоять оснащена защитой пальцев с обрезиненной частью для удобного хвата пальцами. Режущая кромка – закаленные зубья «американского» профиля. Предназначена для работы с сырым деревом, отлично обеспечивает как поперечный, так и продольный рез. Хорошо режет ветки, сучья.

4

GRINDA по дереву, 530 мм / 21

Рейтинг: 4,6

Средняя цена 276 руб

Небольшая лучковая пила для работы в ограниченном пространстве. По сути, это незаменимая ножовка для работы в саду с приставных лестниц.

Полотно из инструментальной стали. Натяжение осуществляется рычагом на рукоятке. Рукоять защищена дополнительной защитой. Зубья закаленные, правильной формы. К положительным моментам нужно отнести высококачественную заточку режущей кромки пилы.

Качество металла

Тип стали и её качество не менее важны при выборе. Если говорят о ножовке по дереву, имеют в виду твёрдость металла. В данном случае этот показатель должен быть не ниже 45 HRC для полотна изделия. Эту маркировку стоит проверять перед покупкой инструмента. Для зубьев пилы требования несколько выше. Твёрдость металла в таком случае должна быть не менее 55 HRC. Такое сочетание делает полотно гибким и не позволяет зубьям пилы прийти в негодность за короткий промежуток времени.

Пилы с зубьями из твердого металла легко распознаются при покупке. Они имеют более темный оттенок, чем полотно изделия. Такой инструмент не затачивается и имеет более долгий срок службы.

Как выбрать ножовку?

Прежде чем выбирать в магазине, какая лучше ножовка по дереву или другому материалу, стоит узнать основные критерии покупки качественного инструмента, который прослужит долго и исправно:

  1. Специализацию понравившейся модели. Стоит тщательно подбирать, с каким материалом будет вестись работа. Инструменты для газобетона и работы в саду существенно отличаются.
  2. Марка стали, из которой изготовлено режущее полотно. Лучше всего в работе себя ведут быстрорежущие и углеродистые сплавы с прочностью полотна 45 HRC и режущей кромки не менее 60 HRC.
  3. Заточка зубьев влияет на качество проводимого среза в определенном направлении или работах в труднодоступных местах. Универсальная заточка несколько уступает в качестве пропила более специализированным моделям.
  4. Длина лезвия разнится не только у разнотипных моделей, но и отличается у инструментов одной категории.
  5. Удобство рукояти. Этот параметр особенно важен, если мастер будет проводить большой объем работ инструментом. Чем удобнее ножовку будет помещаться в ладони, тем меньше устанет рука.

Аккумуляторная ножовка

Особой разновидностью инструмента, появившейся сравнительно недавно, является аккумуляторная сабельная пила, которую по-другому именуют электрическая ножовка. Такое приспособление пригодится при выполнении большого количества строительных или садовых работ. Компактные размеры позволяют использовать электроножовку в ограниченном пространстве, в котором с обычной пилой будет трудно справиться. Такую ножовку стоит подбирать, руководствуясь следующими ее характеристиками:

  1. Емкость аккумулятора, которая напрямую влияет на продолжительность работы без подзарядки. Профессиональные модели могут прослужить порядка 5-ти ч. до смены аккумулятора.
  2. Напряжение, влияющее на мощность и количество совершаемых пилой движений в единицу времени.
  3. Возможность подключения дополнительных аккумуляторов для увеличения работоспособности.

Какие существуют ножовки по металлу

На сегодняшний день можно насчитать десяток-другой модификаций ножовок для резки металла. В первую очередь данную разновидность пил можно классифицировать по длине полотна:

  1. Классические (300 мм)
  2. Укороченные (150 мм)

Вместе с тем промышленность предлагает полотна длиной 200 и 400 (мм). Широкого распространения они не получили, но небольшими партиями они все же выпускаются.

Короткими считаются пилы с длиной полотна 150 (мм). Дополнительно встречаются полотна и на 200 (мм), их тоже можно причислить к категории коротких. Ножовки с коротким полотном имеют достаточно узкую специализацию. Такими пилами обычно работают в условиях стесненного пространства.

Стандартом считаются пилы с полотном 300 (мм). Такой длины полотна достаточно, чтобы пилить с высокой производительностью, соблюдая при этом меры безопасности.

Специалисты отмечают, что хорошие полотна, из качественной инструментальной стали, к коротким пилам сегодня практически не выпускаются. Их место заняли дешевые аналоги, на основе обыкновенной углеродистой стали. Зубчатка из такого металла «лысеет на глазах», если обрабатывать заготовки из прочных марок стали.

Дефицит качественных полотен к коротким пилам обуславливается тем, что ножовки укороченной длины уверенно выходят сегодня из обихода. Короткие ножовки вытесняются электролобзиками, маленькими болгарками и сабельными пилами.

Как выбрать ножовку по металлу.

Труборез

Разрезать трубу слесарной ножовкой аккуратно и точно под прямым углом довольно сложно. А если это тонкостенные медные трубы, которые обычно применяются при монтаже кухонного и сантехнического оборудования, то их резка ножовкой вообще нежелательна, поскольку под действием разведенных зубьев пилы они легко деформируются, что, в свою очередь, делает невозможным плотное соединение таких труб, выполняемое обычно роликовой сваркой с раздавливанием кромок.

Режущий ролик

Для резки труб — особенно тонкостенных — лучше использовать труборез. Режущим роликом трубу подводят с небольшим нажимом к направляющему ролику, затем труборезом делают полный оборот

При каждом обороте режущий ролик осторожно поджимают. Повторяют эту операцию до тех пор, пока труба не будет разрезана

Удаление заусенцев

При резке труб с очень тонкими стенками следует крайне осторожно регулировать подачу режущего ролика: существует риск продавить стенку. Лучше подавать ролик на небольшую глубину за несколько оборотов, чем пытаться резать с большим усилием

У разрезанной трубы на внутренней стороне остаются заусенцы. Их нужно аккуратно зачистить круглым напильником с мелкой насечкой.

После каждого оборота инструмента вокруг трубы необходимо ручным шпинделем отрегулировать положение режущего ролика. Затем резание продолжают.

Что лучше китайская или отечественная ножовка

Многие привыкли разделять инструменты на «свои», немецкие и китайские. Как известно, китайская продукция не славится высоким качеством, но при этом они считаются доступными, как и отечественные. Немецкие инструменты дорогие и качественные, поэтому и цена на них соответственно высокая. Если нужен хороший режущий инструмент, то не обязательно выбирать модели немецкого происхождения, так как имеется много российских производителей, выпускающие качественную продукцию, например, Зубр.

НазваниеОписаниеЗаключение
ВидКлассические, выкружные, обушковые, лучковые и т.п.В зависимости от выполняемых работ, но для дома обязательно понадобится классический вид
Материал полотнаЛегированная или инструментальная сталь твердостью свыше 45 HRCУказывается степень твердости на полотне. С меньшим показателем покупать не рекомендуется. Перед покупкой проверить полотно на изгиб
Тип зубьевКаленые или не каленыеЕсли планируете затачивать самостоятельно, то подойдут не каленые, а каленые не подлежат заточке, но при этом имеют длительный срок службы
Длина полотнаНачинается от 25 см и вышеДля дома достаточно 30-40 см
Тип рукояткиПластик или деревоРекомендуется качественный обрезиненный пластик
Вид зубьевБольшие и малыеДля качественного реза малый зуб, а для быстрого распила большой
Шаг зубаОт 1 до 25 TPIДля дома выбираются пилы с шагом от 4 до 7 TPI
Форма зубаУниверсальные, долотовидные, кинжальные, волчий зуб, японский зубВ зависимости от поставленных задач, но для дома выбираются универсальные или японские типы зубьев на полотнах
Толщина полотнаОт 0,8 мм и вышеОптимальный вариант – 0,9-1 мм
ПроизводительЕвропа, Китай, РоссияВыбирать необходимо в зависимости от указанных требований, а также стоимости. Китайские ножовки “Теща” показали свое достойное качество

Китайские модели ножовок можно разделить на дешевые и качественные, поэтому если отечественная продукция не подходит, то можно выбрать ножовку по дереву для дома китайского производства, представленные такими марками, как Bahco, Stanley и другие. Цена режущих инструментов зависит не только от производителя, но еще и от длины полотен.

Публикации по теме

Устройство плоскогубцев: разновидности шарнирно-губцевого инструмента, его назначение и применение

Как заточить зубья на ножовке по дереву самостоятельно инструкция

Струбцина — разновидности, назначение и скрытые возможности применения

Как пользоваться экстрактором или учимся правильно выкручивать сломанные болты

Основные параметры

Эффективность использования ножовки по дереву во многом зависит от ее технических характеристик. Основными из них являются:

  • материал, из которого изготовлено полотно пилы;
  • длина полотна и его форма;
  • размер и форма зуба;
  • вид рукоятки.

При выборе инструмента надо обратить внимание на каждый элемент характеристики. Только в этом случае о покупке не придется жалеть

Материал полотна

Изготавливают полотно современных ножовок по дереву из высококачественной инструментальной (легированной) стали с повышенным содержанием углерода и кремния (65Г, 8ХФ, У7…У10). Твердость должна составлять не менее HRC 45. Встречаются также модели, в которых используется комбинированное, более износостойкое полотно с режущей частью (зубья), имеющей повышенную твердость (HRC55…60).

Длина и форма полотна

На отечественном рынке можно встретить ножовки по дереву длиной от 250 до 650 мм с шагом, кратным 25 мм. Этот параметр задан ГОСТ 2615-84 и зависит от расстояния между зубьями.

В противном случае работать ножовкой будет некомфортно, так как короткое полотно будет заедать внутри массива древесины.

Как правило, ножовки с узким полотном имеют длину не более 350 мм и оснащены большим количеством мелких зубцов. Инструменты универсального назначения комплектуются полотнами длиной порядка 500 мм с зубцами средней величины. Ножовки с широким полотном делают с крупными зубьями, расположенными на большом расстоянии друг от друга (крупный шаг), их длина может достигать 650 мм.

Традиционно пила по дереву имеет вид зауженного с одной стороны треугольника. Таким инструментом можно работать с любыми видами древесины. Кроме того существуют ножовки, адаптированные для работы, например, с ветками деревьев или другими предметами, находящимися от пильщика на некотором удалении. Они имеют скругленную форму и отличаются небольшим весом.

Размер и форма зуба

Размеры зубьев (шаг) ножовочного полотна напрямую сказываются на производительности и точности работы инструмента. Чем крупнее зубья, тем выше скорость работы, но точность и качество разреза ухудшается. Использование пилы с мелкими зубьями, наоборот, гарантирует чистый и ровный срез, но при этом падает скорость.

Точность среза определяется количеством зубьев на 1 дюйм длины полотна (коэффициент TPI), то есть их плотностью расположения. Его значение маркируют на боковой поверхности полотна (например, 7х1″ или 7TPI). Чем больше TPI, тем меньше шаг. Так,  2TPI=12 мм, а 12TPI=2 мм.

Выбирая ножовку по дереву, необходимо учитывать, что минимальная толщина заготовки должна быть больше шага трех зубьев.

Существенное значение при работе с ножовкой по дереву имеет вид заточенных зубьев. Стандартными при этом считаются зубья, заточенные с двух сторон и имеющие вид остроугольного или равнобедренного треугольника.

Вид рукоятки

Вид рукоятки и материал, из которого она изготовлена, во многом определяют удобство работы с ножовкой по дереву. Лучше всего работать с пилой, оснащенной цельнолитой пластмассовой рукояткой с прорезиненными вставками для пальцев. Рукоять, выполненная из двух частей, менее удобна, так как не обладает достаточной жесткостью.

Встречаются также ножовки, имеющие перекидные рукоятки. Ими, как правило, оснащают универсальные и лучковые пилы, у которых в процессе работы можно менять полотна.

Для чего нужна ножовка?

Разобравшись с определением того, что такое ножовка, стоит подробнее остановиться на сферах ее применения:

  1. Этот инструмент широко используется в садоводстве для обрезки деревьев и кустарников, спила сучков и грубых частей дерева.
  2. Ножовкой распиливают деревянные детали при строительстве и бытовом ремонте.
  3. Ею выпиливают фигуры из фанеры, делают криволинейные разрезы или проделывают сквозные отверстия.
  4. Существуют специальные разновидности для распиливания металлических листов и труб, газобетонных блоков.
  5. Некоторыми модификациями вырезают пазы, шипы и углубленные отверстия.

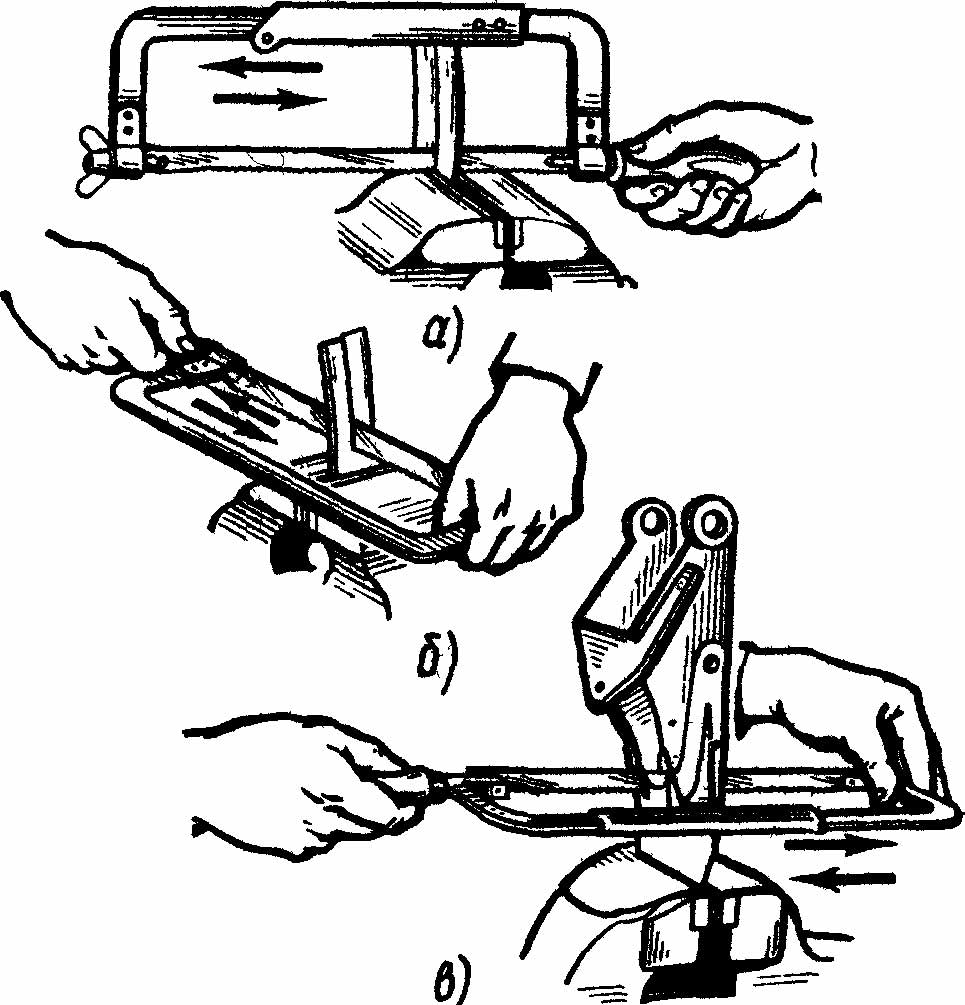

Резка металла с поворотом ножовочного полотна

а — без поворота полотна,

б — с повернутым на 90° полотном,

в — работа в замкнутом контуре

Ножовкой с полотном, повернутым на угол 90°, производят резку в том случае, когда глубина прореза превышает расстояние от полотна до рамки ножовочного станка (рис. а), т. е. при глубоких прорезах.

1. Сборка ножовочного станка с поворотом полотна на 90°:

а) отпустить барашек и вынуть полотно из станка;

б) вставить полотно в прорези хвостовика так, чтобы в рабочем положении рамка ножовочного полотна располагалась горизонтально (рис. б, в)

в) вставить штифты и натянуть полотно барашком.

Резание металла:

а) место прореза располагать сбоку или сверху от губок тисков в зависимости от конфигурации детали;

б) соблюдать все правила резания, указанные выше.

***

Как наточить ножовку?

После проведения определенного объема работ ножовкой, зубья пилы попросту затупляются. К первым признакам необходимости заточки относятся:

  1. Тяжелое и неравномерное пиление.
  2. Неровный срез.
  3. Полотно часто застревает.
  4. Сложно удержать заданную траекторию.

При появлении вышеуказанных «симптомов», каждый мастер должен понимать, как заточить ножовку с сохранением рабочего профиля зубьев:

  1. Надежно зафиксировать инструмент в тисках или струбцине.
  2. Провести разводку зубьев. Эта процедура предполагает поочередное отгибание каждого зубца в разные стороны на одну величину примерно на 1,5-2 мм специальным инструментом.
  3. Выбирается треугольный напильник с мелкой насечкой.
  4. На глаз определяется угол заточки зубьев, который примерно равняется 15-30º.
  5. Провести одинаковое количество движений напильником в выбранном направлении с одной стороны. Повторить процесс для другой стороны.
  6. Выполняется выравнивание зубьев по высоте.

BAHCO PrizeCut NP-22-U7/8-HP

Качественная заточка Страна: Швеция (произведено в Китае) Рейтинг (2021): 4.8

Профессиональная ножовка – понятие очень растяжимое, и сложно сказать, каким критериям она должна соответствовать. Перед нами популярный шведский бренд, известный по всему миру как производитель качественного инструмента, а в данном случае еще и недорогого.

Здесь трехсторонняя заточка зубьев и лезвие из легированной тонкой стали толщиной всего 2 миллиметра. Это позволяет делать очень тонкий рез, не испытывая при этом нагрузок на руки. Немалую роль в эргономике играет и рукоятка, изготовленная из вспененного полиуретана, а само полотно не просто крепится к ручке, а полностью закрывается накладкой, что существенно увеличивает срок службы инструмента. Отзывы о продукте только положительные, что, не удивительно учитывая опыт и знаменитость производителя, и стоит отметить, что это самая дешевая ножовка по дереву из линейки данного бренда.

Характеристики ножовок по дереву

Некоторые характеристики инструмента могут быть определены исключительно на момент эксплуатации. Основными параметрами можно назвать следующее:

  1. Качество получаемого среза.
  2. Показатель производительности.
  3. Скорость износа зуба.
  4. Степень защиты поверхности от воздействия повышенной влажности.

Производительные варианты исполнения рекомендуется выбирать в случае, когда нужно провести пиление бревен или при выполнении строительных работ. При производстве различных изделий применяется инструмент, который рассчитан на получение качественного среза. Не стоит забывать о том, что рабочая часть с мелким зубом изнашивается довольно быстро, она также не подходит для пиления мягкой породы дерева.

Топ-5 лучших пил

Покупатели найдут в магазинах пилы отечественного и зарубежного производства. Рейтинг изделий следующий:

  1. Пила двуручная, размер рабочей части 1250 мм. Изделие выпускает Ижевск. Модель с деревянной рукояткой, инструмент предназначен для работы с крупным массивом. Для выпуска используется сталь марки 65 mn.Зубцы прямые, шаг 2.
  2. MATRIX MASTER 23410, Китай. Размер полотна 1000 мм, изделие имеет двухкомпонентную рукоятку. Пила сделана из стали марки 65 mn, покрытие бесцветное.
  3. СИБРТЕХ, длиной 1000 мм. Рукоятка сделана из дерева, бесцветное покрытие полотна. Зубцы прямые, 2D, шаг 2,5.
  4. Пила двуручная, длина полотна 1000 мм, производитель Ижевск. Зубья прямые, шаг 2. Полотно бесцветное, сделано из стали 65 mn.
  5. Inforce 1000 мм 06-08-06. Изделие российского производства, оно предназначено для работы с бревнами большой толщины. Шаг зубьев 10, ручки выполнены из пластика. Для изготовления полотна использовалась инструментальная сталь высокой прочности, антикоррозийное покрытие дополнительно увеличивает срок эксплуатации пилы.

Все двуручные модели имеют большой ресурс. Инструмент, выполненный из прочной стали, быстро пилит дерево. При проведении по полотну предметом из металла пила издает звук, похожий на завывание, который модифицируется сгибанием полотна.

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

(0 голосов, среднее: 0 из 5)

Чем ножовка отличается от пилы?

Одной из основных и часто используемых разновидностей пил является ножовка. От других инструментов этой группы она отличается тем, что:

  1. Это исключительно ручной инструмент. Пила ножовка приводится в движение только возвратно-поступательными движениями рук мастера. Тогда как другие пилы могут быть электрическими или бензиновыми.
  2. При использовании ножовки применяются только возвратные движения, тогда как другие пилы могут быть циркулярными.
  3. В обычной комплектации у такого инструмента одна рукоять для работы мастера в одиночку.
  4. Имеет в основном прямое режущее полотно, тогда как у аналогов это может быть цепь, лента или диск.
  5. У ножовки на рабочей кромке только зубья, а у других разновидностей может встречаться абразив.

Критерии выбора инструмента

Не стоит забывать о том, что следует провести выбор ножовки по металлу в соответствии с рекомендациями, так как допущенные ошибки могут стать причиной приобретения низкокачественного изделия. Даже незначительные дефекты уменьшают эксплуатационный срок. Основные критерии выбора инструмента по металлу заключаются в нижеприведенных моментах:

Форма зуба выбирается в зависимости от наклона режущей кромочной детали. В большинстве случаев при производстве создается классическая форма, так как она является универсальным вариантом.
Довольно важным параметром назовем шаг расположения зубьев. Слишком большое количество приводит к уменьшению производительности и повышению качества среза. Многие производители указывают этот параметр как один из основных, показатель может варьировать в весьма широком диапазоне.
Длина полотна выбирается в зависимости от размеров заготовки, а также самого инструмента по металлу. Этот показатель варьирует в пределе от 300 до 700 мм

На момент выбора следует уделять внимание тому, чтобы на поверхности не было существенных дефектов. Даже после незначительного изгибания изделие должно восстанавливать свою форму.
Рукоятка выполняется в самых различных вариантах исполнения

Специалисты не рекомендуют отдавать предпочтение изделиям с полой рукояткой, так как она может быстро сломаться. На момент выбора рекомендуют взять изделие в руки, оно должно быть удобным. Рукоятка в последнее время изготавливается из двух материалов, за счет комбинирования обеспечивается длительный эксплуатационный срок. Рифление на поверхности снижает вероятность соскальзывания на момент эксплуатации.
Тип применяемого материала при изготовлении основной части. Чаще всего используется сплав, характеризующийся повышенной устойчивостью к воздействию влаги. За счет этого существенно увеличивается эксплуатационный срок.
Натяжение полотна может проводится самым различным образом. От особенностей применяемого механизма во многом зависит удобство применения устройства, а также срок службы используемого полотна.
При выборе также уделяется внимание функциональности. Как ранее было отмечено, некоторые механизмы позволяют проводить наклон полотна или изменение длины режущей части.

В заключение отметим, что ножовка по металлу является базовым инструментом. Даже после появления болгарки она пользуется большой популярностью, так как может прослужить в течение длительного периода и позволяет проводить обработку труднодоступных мест. Рекомендуется отдавать предпочтение продукции известных брендов, так как она прослужит в течение длительного периода.

§ 19. Резание металла и пластмасс слесарной ножовкой

Заготовки из сортового проката разрезают слесарной ножовкой (рис. 68). Основными деталями ножовки являются рамка 2, ножовочное полотно 4 и хвостовик с ручкой 6.

Ножовочное полотно представляет собой тонкую полоску из инструментальной стали с двумя отверстиями на концах. На одной или двух кромках полотна нарезаны зубья, имеющие наклон в одну сторону. Ножовочное полотно крепится к рамке штифтами 7 и натягивается натяжной гайкой 1. При этом зубья должны быть направлены в сторону, противоположную ручке.

Натяжение ножовочного полотна не должно быть очень сильным или очень слабым, так как это может привести к его поломке. Как и у столярных ножовок, зубья ножовочного полотна слесарной ножовки немного разведены, чтобы уменьшалось их трение о стенки пропила.

Рис. 68. Ручная слесарная ножонка: 1 — гайка; 2 — рамка; 3 — подвижная головка; 4 — ножовочное полотно; 5 — неподвижная головка; 6 — хвостовик с ручкой; 7 — штифты

Заготовку прочно закрепляют в тисках и в месте резания делают небольшой пропил трёхгранным напильником, чтобы полотно не скользило по её поверхности. Место резания располагают на расстоянии 10…15 мм от края губок.

Во время работы нужно принять правильную рабочую позу и держать ножовку двумя руками (см. рис. 69). При движении ножовки вперёд (рабочий ход) зубья режут металл, а при обратном движении (холостой ход) — не режут. Поэтому при рабочем ходе нужно перемещать ножовку с лёгким нажимом на заготовку, а при холостом — без нажима.

Рис. 69. Работа ножовкой: а — положение корпуса; 6 — положение рук

Ножовку следует перемещать по заготовке таким образом, чтобы в резании участвовала вся длина ножовочного полотна. В этом случае износ полотна будет равномерным, и полотно прослужит дольше.

Резать полосовой металл легче по узкой стороне. Однако толщина полосы не должна быть меньше расстояния между тремя зубьями полотна, иначе зубья поломаются. Если же толщина заготовки меньше этого расстояния, то её закрепляют в тиски между двумя деревянными брусками и затем разрезают вместе с брусками.

Если заготовка имеет большую длину и рамка упирается в её торец, то ножовочное полотно поворачивают на 90° по отношению к рамке и продолжают работу (рис. 70).

Рис. 70. Резание ножовкой: а — без поворота полотна; б — с поворотом полотна на 90°

На предприятиях сортовой прокат режут с помощью механических ножовок (рис. 71), дисковых или ленточных пил.

Рис. 71. Механическая ножовка: 1 — станина: 2 — стол: 3 — машинные тиски: 4 — ножовочное полотно: 5 — хобот; 6 — электродвигатель

Слесарную ножовку, имею щую мелкие зубья, можно применять для разрезания заготовок из пластмассы, например из органического стекла. Чтобы не повредить пластмассовую заготовку при закреплении в тисках, её зажимают в губках тисков между двух кусочков фанеры.

Правила безопасной работы

  1. Надёжно закреплять заготовку в тисках.

  2. Работать плавно, без рывков.
  3. Ручка ножовки должна быть исправной и плотно насаженной на хвостовик.

  4. Заканчивая резание, необходимо ослабить нажим на ножовку, поддержать часть заготовки, которую отрезаем.

  5. Нельзя сметать металлическую стружку или опилки рукой. Нужно пользоваться специальной щёткой.

Практическая работа № 19

Резание металла и пластмассы слесарной ножовкой

  1. По указанию учителя разметьте одну из заготовок: отвёртки (см. рис. 61, а), шаблона для контроля углов (см. рис. 61, 6), кронштейна (см. рис. 67, в), подвески (см. рис. 67, г), приспособления для изготовления заклёпок (см. рис. 62), нутромера (см. рис. 67, д), пластмассового корпуса вешалки-крючка (см. Приложение, рис. 115) — или детали своего творческого проекта.

  2. Закрепите заготовку в тисках.

  3. Разрежьте заготовку.

  4. Проверьте размеры заготовки по чертежу.

Найдите в Интернете и ознакомьтесь с современными универсальными ножовками. Скопируйте их изображения для размещения в электронной библиотечке школьной мастерской.

Проверяем свои знания

  1. Чем отличается пиление столярной ножовкой от резания слесарной?

  2. Из каких основных частей состоит слесарная ножовка?

  3. Для какой цели на заготовке в месте резания делают пропил трёхгранным напильником?

  4. Почему в конце разрезания заготовки нужно ослабить нажим на ножовку?

  5. Как разрезают длинную заготовку?
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
