Циркулярка из дрели своими руками по дереву

Характеристики и мощность

Именно от правильности выбора параметров, в том числе показателей оборотов и мощности привода, будет зависеть функциональность использования техники. На показатель мощности влияет максимально допустимый диаметр зубчатой пилы. Считается, что для обработки пиломатериалов с толщиной около 10 миллиметров потребуется электромотор мощностью в 1 кВт. Исходя из толщины обрабатываемых и распиливаемых пиломатериалов и следует выбирать мощность электромотора.

Передачу от привода в самостоятельно изготовленной циркулярке лучше всего выполнять клиноременной. Это позволяет обеспечить необходимую безопасность использования техники. Клиноременная передача при попадании под пилу посторонних предметов будет проскальзывать на шкивах, что исключает травматизм и заклинивание рабочего диска.

Другие самодельные станки

Многих пользователей интересует, что еще можно сделать с помощью подручных средств из дрели своими руками? Ответов множество — домашние умельцы уже делают в гаражных мастерских различные самоделки из дрели. Дрель — универсальный инструмент, поэтому при определенном умении и фантазии можно изготовить все, что душе угодно.

  1. Точило, надо только приобрести наждак в виде круга и сделать специальный держатель, в котором крепится дрель.
  2. Сверлильный станок — есть специальные держатели для вертикального сверления или стойки.
  3. Токарный станок небольшого размера для обработки древесины.
  4. Мини-бормашину для различных нужд домашнего мастера.
  5. Чтобы без проблем косить траву вокруг приусадебного участка, можно сделать собственноручно триммер из дрели.
  6. Болгарка из дрели делается быстро, достаточно купить специфические насадки.
  7. Гаражные мастера по ремонту автомобилей устанавливают оригинальные лебедки для замены двигателей на основе старых весьма мощных инструментов.
  8. Огородники делают ямки для посадки молодых деревьев с помощью самодельного бура из дрели.
  9. При заливке фундамента для подсобного помещения в частном секторе некоторые пользователи применяют самодельный вибратор, сделанный из дрели, чтобы быстро уплотнить бетонную конструкцию.

Конструкция

Станок лучше делать небольшого размера, чтобы убрать на полку, когда надобность в его присутствии отпадает. Конструкция его предельна простая:

  • основание из толстой доски или куска ДСП;
  • рабочая поверхность;
  • стойки;
  • вал с дисковой пилой;
  • электропривод в виде дрели.

Основание делаем из листа ДСП толщиной 30 мм, достаточно выпилить кусок размером 300х250 мм. Для рабочего стола выбираем лист дюралюминия толщиной 4 мм — он довольно жесткий и легкий, чтобы не утяжелять всю конструкцию. В нужном месте проделываем отверстие для дисковой пилы размером примерно 160х10 мм.

Держатель для самой дрели можно изготовить самостоятельно — все необходимые размеры и чертежи есть в интернете, а вот аналогичную конструкцию для вала с пилой можно приобрести в магазине или на вещевом базаре. Подшипник для вала надо выбирать пылезащитный — когда самодельный станок будет работать, то мелких отходов в виде древесной пыли будет много.

Циркулярная пила из дрели собирается по стандартной схеме: сначала все детали закрепляются на основании, потом производится монтаж рабочего стола и подсоединение дрели.

Что необходимо для изготовления циркулярной пилы

Базовый инвентарь:

  1. Электрический лобзик либо ручная пилка по древесине.
  2. Отрезное устройство с отрезным и шлифовальным кругами.
  3. Сверлильное приспособление либо дрель.
  4. Отвертка.
  5. Гаечные ключи.
  6. Ножик для работы с проводкой.

Материалы для создания циркулярной пилки:

  1. Брусья из древесины 40*20 мм.
  2. Листок фанеры, толщиной не меньше 10 мм (ширина и длина подбирается по индивидуальным потребностям и предпочтениям).
  3. Двухжильный кабель из меди, толщиной от 0.5 мм квадрат, приблизительно 1-1,5 м.
  4. Хорошо разомкнутая клавиша, находящаяся рядом.
  5. Электрический мотор, который можно приобрести в онлайн-магазине.
  6. Переходник насадка на силовой агрегат для крепления циркулярного диска (можно купить в Интернете).
  7. Циркулярный диск.
  8. Шурупы, винты, гайки.
  9. Наждачная бумага.
  10. Лак или морилка (оттенок подбирается по своему вкусу).

Процесс изготовления состоит из следующих этапов:

  1. Замеры посадочных габаритов электрического мотора привода.
  2. Подготовка коромысла привода сооружения и стойки фиксации на рабочем пространстве.
  3. Сборка электрическую схему привода конструкции.
  4. Сборка системы циркулярной пилы.
  5. Монтаж агрегата на рабочую поверхность, его закрепление.
  6. Осуществление пробного запуска пилки.
  7. Выполнение окончательного распиливания брусьев из древесины и стального обрезка трубы.

Также не стоит забывать что такой аппарат несет дополнительную угрозу, поэтому работать с ней нужно с особой осторожностью. В целях предотвращения травматизации не стоит забывать о технике безопасности

Как сделать фрезер из дрели своими руками: комплектующие, этапы изготовления, видео

Актуальность вопроса о том, как сделать фрезер из дрели своими руками, объясняется тем, что приобрести дорогостоящие серийные модели могут позволить себе не все домашние мастера. Между тем полезность такого устройства и необходимость его использования во многих ситуациях (выполнение строительных и ремонтных работ, изготовление всевозможных конструкций из древесины, декоративное оформление изделий из различных материалов) неоспоримы.

Несложную фрезеровку деревянных деталей можно выполнять на самодельной сверлильной стойке

Применяя фрезер, оснащенный соответствующим рабочим инструментом, можно успешно выполнять фрезерование изделий из древесины, формировать на них кромки различной конфигурации, подготавливать посадочные места для дверных замков и петель, создавать на деревянных деталях пазы, а также решать многие другие технологические задачи.

Станок из старого электродвигателя

Самодельный фрезерный станок, при помощи которого достаточно успешно выполняют многие технологические операции, можно изготовить и без использования электродрели. Для того чтобы сделать такое устройство, вам потребуются следующие расходные материалы и комплектующие:

  • приводной электродвигатель, в качестве которого можно использовать электромотор от старой стиральной машины и другой бытовой техники;
  • патрон, в котором будет фиксироваться используемый режущий инструмент;
  • переходник, при помощи которого вал приводного электродвигателя будет соединяться с патроном;
  • листы ДСП или толстой фанеры для изготовления основания и вертикальной направляющей самодельного фрезера.

Самодельный станок на базе советского трехфазного двигателя

Подбирая для самодельного фрезерного станка электродвигатель, имейте в виду, что мощность последнего должна находиться в интервале 500–1100 Вт. Чем выше будет мощность приводного электродвигателя, тем на большую глубину можно будет выполнять обработку фрезером.

Очень важным требованием при изготовлении самодельного фрезерного станка является отсутствие люфтов в соприкасающихся элементах устройства. Если пренебречь этим требованием, можно столкнуться с тем, что обработка, выполняемая при помощи такого фрезера, не будет отличаться высокой точностью и качеством. Кроме того, на качество и точность обработки, выполняемой даже на самодельном фрезерном станке, серьезное влияние оказывают характеристики используемого режущего инструмента.

Как Сделать Ручную Дрель

В наш век господства различного электронного инструмента механическая дрель всеми забыта. Только немногие из мастеров старенького поколения сохранили раритеты: в их мастерских на знатном месте хранятся ручные устройства различных моделей — привет из прошедшего века от СССР. Все же, механические ручные дрели остаются самыми экономными, удобными и автономными, в сравнении с их потомками — электронными

Варианты конструкции

Исследуя вопрос, как сделать циркулярку своими руками, можно проработать несколько вариантов:

Обратите внимание!

  • Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками
  • Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками

  • Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи

  1. Циркулярка из болгарки, которую монтируют на станок, изготовленный из деревянного бруса и досок.
  2. Монтаж на станину ручной циркулярной пилы.
  3. Создание стационарной циркулярной пилы из старого деревянного стола и мотора стиральной машины.
  4. Изготовление станины из металлического профиля, с последующим монтажом мощного электродвигателя, взятого от любого промышленного оборудования.

Все эти варианты показали на практике свою жизнеспособность. Определить достоинства и недостатки этих схем можно лишь в сравнении, но для каждого из создателей конструкций своё детище, безусловно, является лучшим.

Если на циркулярке планируется распиливать толстые доски, слабый движок с этим вряд ли справится. Для толстого массива требуется мощный электродвигатель и станок из металла.

Используя болгарку в качестве рабочего узла, можно будет подрезать мелкие бруски, но для длительной работы, в ходе которой осуществляются длинные глубокие пропилы, она не годится, поскольку время непрерывной работы инструмента данного типа сильно ограничено.

Движок от стиральной машинки потребует создания редуктора. Практика показывает, что от циркулярки, оборудованной двигателем от стиральной машины, ждать высокой производительности и отличного качества реза не приходится.

Конструкция

Станок лучше делать небольшого размера, чтобы убрать на полку, когда надобность в его присутствии отпадает. Конструкция его предельна простая:

  • основание из толстой доски или куска ДСП;
  • рабочая поверхность;
  • стойки;
  • вал с дисковой пилой;
  • электропривод в виде дрели.

Основание делаем из листа ДСП толщиной 30 мм, достаточно выпилить кусок размером 300х250 мм. Для рабочего стола выбираем лист дюралюминия толщиной 4 мм — он довольно жесткий и легкий, чтобы не утяжелять всю конструкцию. В нужном месте проделываем отверстие для дисковой пилы размером примерно 160х10 мм.

Держатель для самой дрели можно изготовить самостоятельно — все необходимые размеры и чертежи есть в интернете, а вот аналогичную конструкцию для вала с пилой можно приобрести в магазине или на вещевом базаре. Подшипник для вала надо выбирать пылезащитный — когда самодельный станок будет работать, то мелких отходов в виде древесной пыли будет много.

Циркулярная пила из дрели собирается по стандартной схеме: сначала все детали закрепляются на основании, потом производится монтаж рабочего стола и подсоединение дрели.

Конструкция

Станок лучше делать небольшого размера, чтобы убрать на полку, когда надобность в его присутствии отпадает. Конструкция его предельна простая:

  • основание из толстой доски или куска ДСП;
  • рабочая поверхность;
  • стойки;
  • вал с дисковой пилой;
  • электропривод в виде дрели.

Основание делаем из листа ДСП толщиной 30 мм, достаточно выпилить кусок размером 300х250 мм. Для рабочего стола выбираем лист дюралюминия толщиной 4 мм — он довольно жесткий и легкий, чтобы не утяжелять всю конструкцию. В нужном месте проделываем отверстие для дисковой пилы размером примерно 160х10 мм.

Держатель для самой дрели можно изготовить самостоятельно — все необходимые размеры и чертежи есть в интернете, а вот аналогичную конструкцию для вала с пилой можно приобрести в магазине или на вещевом базаре. Подшипник для вала надо выбирать пылезащитный — когда самодельный станок будет работать, то мелких отходов в виде древесной пыли будет много.

Циркулярная пила из дрели собирается по стандартной схеме: сначала все детали закрепляются на основании, потом производится монтаж рабочего стола и подсоединение дрели.

Технология изготовления

Используя 20-мм фанеру, вы должны выполнить заготовку для столешницы, руководствоваться при этом необходимо выбранными размерами. Полотно размечается с помощью маркера и линейки, а после распиливается электрическим лобзиком. Кромки необходимо обработать фрезером. Материал зашкуривается.

С нижней стороны столешницы необходимо выполнить разметку для пилы. Для этого полотно переворачивается, а пилу следует установить без диска на предполагаемое место размещения. Так вы сможете разметить параметры подошвы. С помощью фрезера в столешнице делается углубление в пределах от 8 до 10 мм, при этом необходимо следовать посадочному месту, которое было размечено заранее.

Торцовочная пила

Торцовка из ручной циркулярки – приспособление для поперечной нарезки планок, брусьев и досок по заданным размерам. В принципе, разрезать доску или брус поперёк можно и на весу, держа ручную пилу в руках. Но когда требуется высокая точность распила, лучше, чтобы инструмент был зафиксирован.

Если работать предстоит с большим объёмом материала, логично соорудить самодельный торцовочный станок, сконструировав простейшую станину, и зафиксировав на ней ручную циркулярку таким образом, чтобы можно было подводить её к обрабатываемому материалу, а потом отводить в исходное положение.

Конструктивно управление осуществляется по разным схемам: можно соорудить полозья, по которым ручная пила будет перемещаться усилием работника вперёд-назад. Есть варианты, когда пилу крепят на рычаге, который подводит инструмент к древесине сверху вниз.

Доработка циркулярки

Изображение 3. Схема соединения деталей самодельной циркулярной пилы из дрели.

Для более точной и правильной работы самодельного станочка многие владельцы его дорабатывают. На рабочий стол станка можно установить металлическую направляющую из уголка. В ней просверливаются отверстия, сквозь которые уголок приворачивается к столу и ограничивает ширину отпиливаемой части заготовки. Благодаря этому приспособлению можно пилить много совершенно одинаковых по размерам реек.

Можно приспособить защитный кожух для пильного диска, расчертить на столе вспомогательные линии для приблизительного определения размеров обрабатываемого материала.

При работе на самодельном мини-станке необходимо соблюдать определенные правила и требования техники безопасности:

Устройство малогабаритной циркулярной пилы на базе электродрели.

  1. Место работы освободить от лишних материалов, вещей и инструментов.
  2. Заготовку к пильному диску подавать плавно, стараясь не допускать ее перекосов, чтобы не заклинить диск.
  3. Перед остановкой станка заготовку следует обязательно вывести из соприкосновения с диском.
  4. Содержать мини – циркулярку в чистоте и порядке.
  5. Снять привод (дрель) в случае ненадобности циркулярки.

Данный станочек позволяет резать не только дерево. Вместо пильного диска можно ставить различные фрезы. Это дает возможность обрабатывать заготовки из латуни, алюминия, других мягких металлов, пластмассы, полипропилена. Для авиа- и судомоделистов это ценное приобретение. Перед работой неплохо проверить все узлы и механизмы на предмет биений. Для этого нужно несколько раз кратковременно включить дрель и понаблюдать за поведением диска. Если есть биения, нужно их устранить с помощью шайбочек, если биений нет, можно начинать работать.

Оригинальные устройства

Продолжать список самоделок можно до бесконечности, но мы лучше более подробно расскажем о некоторых самодельных станках, которые можно сделать из любой модели дрели.

Бормашина

Бормашина из дрели — это не фантастика, а реальный и довольно универсальный станок, собранный самостоятельно. Главное, надо заказать у китайских инженеров (если вы не смогли найти его в своем городе) гибкий вал от стандартного медицинского агрегата. В результате в вашем арсенале появляется бормашина, которую можно использовать для граверных работ или сверлить при помощи специальных боров отверстия в маленьких деталях или конструкциях, куда со стандартной дрелью не подойти.

Токарный станок

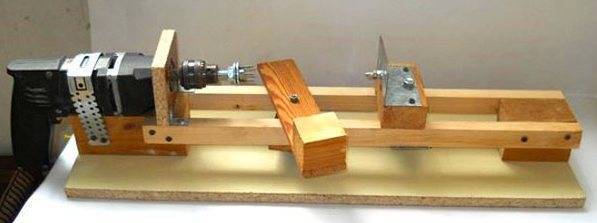

Деревообрабатывающий или токарный станок для дома легко можно сделать на основе дрели. Инструмент необходимо закрепить специальными хомутами достаточно жестко, в патрон вставить специальной конструкции держак с несколькими острыми штырями, удерживающими заготовку от проворачивания. Центр заднего держателя (бабки) и фиксатора спереди самодельного токарного станка должны быть расположены на одной оси. Точность необходима для предотвращения биения во время вращения заготовки. После установки детали, задняя бабка прочно фиксируется специальным зажимом.

Третий элемент станка — это подручник в виде деревянного бруска, на который будет опираться стамеска или другой инструмент для обработки заготовки.

Токарный станок для обработки деревянных заготовок будет работать исправно, если у дрели есть встроенный электронный регулятор оборотов. Методом проб вы устанавливаете оптимальный режим вращения для эффективной обработки древесины. На таком деревообрабатывающим устройстве можно делать уникальные изделия для хозяйственных нужд: например, скалку или пестик со ступой, подсвечник или сборной конструкции канделябр.

Лебедка

Оригинальная лебедка на основе старой, но мощной дрели станет незаменимым помощником в хозяйстве, особенно для тех пользователей, кто проживает в собственном доме и есть приусадебный участок. Простая ситуация: в летнем душе вы решили установить более объемную емкость, но поднять ее на такую высоту одному проблематично. Используя лебедку, это можно сделать в течение нескольких минут. Только надо предварительно рассчитать вес емкости и скорость вращения шпинделя.

По заверению гаражных умельцев, самодельная лебедка легко поднимает двигатель от легкового автомобиля. Посмотрите видео, если не верите на слово:

Специалисты советуют использовать самодельное устройство, устанавливая дрель на самые минимальные обороты. Такая конструкция может перемещать объекты с различной массой, ведь народные умельцы делают лебедки даже на основе обыкновенного стартера от авто.

Процесс изготовления

Первоначально рекомендуется сделать стол. Можно использовать каркас существующего стола либо соорудить подобное изделие из брусков. Вторая часть данного изделия представлена в виде широкой поверхности с прорезью для диска. Изготовить ее можно из листа железа толщиной в 4 мм. Необходимо учесть, что данный показатель должен выдерживать нагрузки, которые будут оказываться на стол во время работы.

Оправка: 1 — вал (сталь 45, пруток d44); 2,3,4 — переходные кольца (Ст3); 5 — пильный диск; 6 — прижимная гайка М10 (Ст3, пруток d44); 7 — специальная контргайка М10 (Ст3, пруток d25).

Поэтому данная деталь должна быть подъемной. Направляющая планка изготавливается из уголка. Он фиксируется к плите струбцинами.

Если планка будет скользящей, тогда у крышки стола стороны будут параллельны для скольжения. В этом случае направляющая планка будет перпендикулярна плоскости вращения пилы. Зачастую домочадцы изготавливают пилу циркулярную своими руками из болгарки либо дрели. На данное оборудование легко устанавливается круглая отрезная пила.

Рекомендуется использовать дисковую ручную пилу. Этот агрегат имеет следующие плюсы:

  • максимальную полезную площадь;
  • значительная толщина крышки позволяет закрыть часть диска.

Для обработки толстых брусков потребуются электродвигатель большой мощности, вал и ременная передача. В этом случае рекомендуется обустроить маятниковую станину. Рама изготавливается из стали. На ней рекомендуется расположить режущий и крутящий механизм.

Вертикальный фрезерный станок

Фрезерный станок вертикального типа наиболее популярен в домашних мастерских. Перед началом изготовления надо определиться с конструкцией с учетом поставленныхперед оборудованием задач, выбрать необходимые материалы, подготовить инструмент, рассчитать технические параметры будущего станка.

Выбор материалов для фрезера

При выборе материалов для изготовления станка следует учитывать такие рекомендации.

  • Станина. Она должна выдерживать значительные динамические нагрузки, что требует использование металла. Наиболее подходит квадратная или прямоугольная стальная труба. Можно применить уголок размером 100 и более миллиметров. Сборку можно производить с помощью сварочного аппарата или болтовых соединений. Второй вариант предпочтительнее, т. к. обеспечивает мобильность.
  • Столешница, рабочий стол. Столешницу можно изготовить из таких материалов: многослойная фанера, доска, ДСП или МДФ. Поверхность должна быть гладкой. Ее следует максимально защитить от повреждений. Часто используется покрытие из пластика, шлифованных досок или металла. Конструкция стола должна позволять хранить все необходимые инструменты и расходные материалы. На фото показаны примеры исполнения.

Электродвигатель. Подходит как асинхронный, так и коллекторный двигатель. Асинхронный прост в эксплуатации, не ограничивает размеров фрез, но достаточно шумлив. Коллекторный электродвигатель отличается доступностью, но его щетки подвергаются износу значительно быстрее.

Советы по изготовлению и эксплуатации инструмента

Чтобы циркулярка работала исправно, следуйте рекомендациям:

Варианты электроинструментов на базе электродрели.

  1. На основе дрели можно соорудить многофункциональный домашний станок-циркулярку, который сможет выполнять функции токарного, отрезного, шлифовального станков, точила и циркулярки.
  2. На станке можно выбирать пазы в заготовках, если пильный диск заменить плоской фрезой.
  3. Мини – циркулярка может использоваться как отрезной станок при изготовлении рам.
  4. Рабочий стол желательно сделать металлическим. Если он деревянный, нужно покрыть его листом металла.
  5. Пильный диск должен возвышаться над столом максимум на треть своего диаметра.
  6. Для изготовления бокового упора лучше использовать куски стального уголка 60х80 мм.
  7. Рекомендуется применять шариковые самоустанавливающиеся подшипники.

Он способен обрабатывать деревянные, пластмассовые, оргалитовые заготовки, разрезая их на тонкие пластинки и полоски. На нем можно полировать небольшие изделия, затачивать сверла и режущие инструменты, фрезеровать пазы. Он с большим успехом может использоваться в мастерских школ и домов творчества. Для изготовления нужны несколько кусков ДСП, кусок листового металла, болты и гайки.

В дальнейшем, если появится особая необходимость, можно доработать станок до более серьезного варианта. Но в качестве привода нужно приготовить более мощный электродвигатель и установить его на особой платформе. Такой агрегат можно изготовить из кусков стального уголка, трубы прямоугольного сечения.

Варианты конструкции

Исследуя вопрос, как сделать циркулярку своими руками, можно проработать несколько вариантов:

Обратите внимание!

  • Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками
  • Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками

  • Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи

  1. Циркулярка из болгарки, которую монтируют на станок, изготовленный из деревянного бруса и досок.
  2. Монтаж на станину ручной циркулярной пилы.
  3. Создание стационарной циркулярной пилы из старого деревянного стола и мотора стиральной машины.
  4. Изготовление станины из металлического профиля, с последующим монтажом мощного электродвигателя, взятого от любого промышленного оборудования.

Все эти варианты показали на практике свою жизнеспособность. Определить достоинства и недостатки этих схем можно лишь в сравнении, но для каждого из создателей конструкций своё детище, безусловно, является лучшим.

Если на циркулярке планируется распиливать толстые доски, слабый движок с этим вряд ли справится. Для толстого массива требуется мощный электродвигатель и станок из металла.

Используя болгарку в качестве рабочего узла, можно будет подрезать мелкие бруски, но для длительной работы, в ходе которой осуществляются длинные глубокие пропилы, она не годится, поскольку время непрерывной работы инструмента данного типа сильно ограничено.

Движок от стиральной машинки потребует создания редуктора. Практика показывает, что от циркулярки, оборудованной двигателем от стиральной машины, ждать высокой производительности и отличного качества реза не приходится.
