Как сделать распиловочный станок — циркулярку своими руками с минимальными затратами, в домашних условиях

Делаем стационарную циркулярку

Если отсутствует циркулярная пила, а для работы необходимо иметь более мощный станок, можно изготовить небольшой стационарный станок. Такой станок, изготовленный на заводе, стоит достаточно дорого, а изготовленный своими руками будет в несколько раз дешевле. Для того чтобы сделать такой агрегат, нам потребуется следующий материал и инструмент:

Сборка передней части станка.

  • стальной лист толщиной от 3 до 5 мм, размером примерно 1200х700 мм;
  • металлический уголок 50х50 мм;
  • асинхронный двигатель на 220 В, 2,2 Квт, 2850 об/мин. (или другой, по желанию исполнителя);
  • шкив для двигателя;
  • вал с подшипниками и шкивом;
  • клиновой ремень;
  • диск пилы:
  • болты М10;
  • сварочный аппарат;
  • болгарка;
  • электродрель;
  • струбцины.

В первую очередь необходимо приобрести вал с подшипниками и крепление для режущего диска. Его можно купить в магазине строительных материалов или заказать и изготовить в мастерских (у них часто бывают готовые изделия и дешевле, чем в магазине).

Под размер подготовленного листа из уголка варится рамка. Затем она временно на него устанавливается. После чего производится разметка мест установки вала и электромотора. Затем в рамку ввариваются два уголка плоскими поверхностями вверх для крепления вала и двигателя. Подготовленная рамка струбцинами крепится к листу и приваривается. В листе вырезается паз для диска. На подготовленных местах сверлятся отверстия диаметром 10 мм для крепления вала и мотора. В местах крепления мотора в уголках прорезаются пазы по размеру отверстий (для натяжки клинового ремня).

Нарезаются четыре уголка для ножек станка. Подготовленные ножки привариваются в углах рамки стола. Конструкция очищается от ржавчины, грязи и окрашивается краской по металлу. На обратную сторону стола крепится болтами вал и двигатель, устанавливается клиновой ремень. Натягивается ремень путем перемещения двигателя по пазам, а затем болты крепления плотно затягиваются. С торцовой части на раме крепится пусковое устройство двигателя. Для обеспечения качественного распила параллельно диску устанавливается направляющая планка, которую можно крепить к поверхности стола струбцинами или болтами в заранее подготовленные отверстия. Агрегат готов к работе.

Построив правильно такой агрегат своими руками, можно сэкономить значительные денежные средства.

Миниатюрная модель

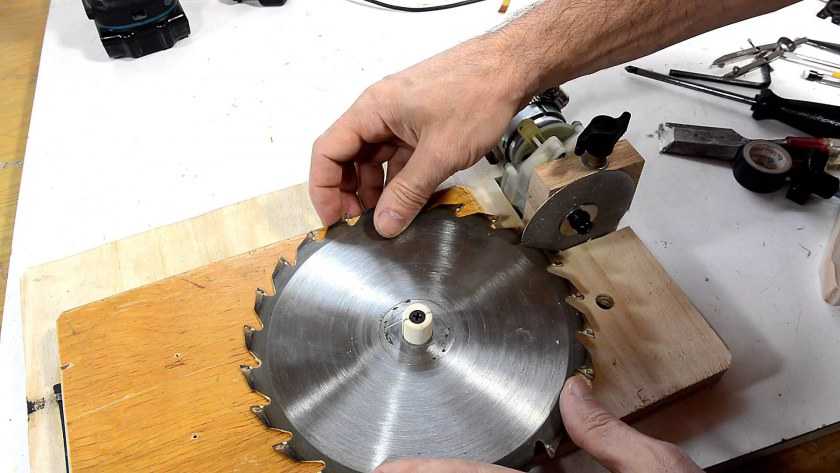

Для работы с оргстеклом, пластиком, ламинатом может пригодиться минициркулярка – маленькая конструкция, похожая на табурет с диском по центру. Такая модель рассчитана на тонкие листы материала и не выдержит больших нагрузок.

Использовать можно болгарку, прикрепив ее снизу вышеописанным методом.

Для упора можно прикрепить брус высотой 2 см.

Ножки не обязательно укреплять, потому что устройство планируется переносить.

Мощность двигателя на микроциркулярке небольшая – до 40 Вт. Диск можно взять от ручной пилы, но вполне возможно использовать сборную конструкцию, где в качестве вала выступает стержень с резьбой – строительная шпилька. Диск крепится с помощью гайки, накрученной на резьбу.

Циркулярная пила из двигателя стиральной машины

При наличии в хозяйстве старой стиральной машины, исчерпавшей свой рабочий ресурс, можно воспользоваться ее деталями. Двигатель от стиралки может дать жизнь новому инструменту.

Если имеется выбор, то двигатель нужно брать с высоким уровнем мощности. Если же выбора нет, тогда за основу берут тот двигатель, который имеется в наличии.

Изначально нужно подготовить мотор для будущей циркулярки. При помощи омметра определяется катушка с наибольшим сопротивлением. Проверке подлежат:

  • подсоединения на выходах щетки и коллектора;
  • провода датчика скорости.

Далее необходимо соединить каждый из двух выходов коллектора с двумя контактами катушки. После соединения делается пробный запуск, устройство подключается к электросети.

Если поменять контакты местами, вращательные движения будут совершаться в обратном направлении.

Можно повысить функциональность самодельной циркулярной пилы, если оснастить ее приспособлением, обеспечивающим снижение или увеличение скорости вращения диска.

Для этого можно взять за основу гашетку от ручного электроприбора или диммер. Их подключают в такой последовательности:

После того как мотор полностью подготовлен, можно переходить к дальнейшему сооружению циркулярного станка.

качестве станины лучше взять сварной металлический каркас, в нижней части которого закрепляют мотор. На следующем этапе предстоит изготовление модуля движения.

Режущий инструмент (диск с зубьями) приходит во вращательное движение через ремень привода, который зафиксирован на запрессованном меньшем шкиве

На шкиве важно сделать насечки, которые будут препятствовать скольжению поликлинового ремня

Для предупреждения соскальзывания петли привода на краю большего шкива специально наваривают небольшой выступ

Перед запуском циркулярки важно проверить надежность крепления диска и самого двигателя. Если в процессе работы диск соскочит, он может нанести серьезную травму, представляющую в отдельных случаях даже смертельную опасность

Техника безопасности при работе

Вследствие наличия вращающегося пильного диска и электромотора самодельный станок для распила дерева является инструментом повышенной опасности. Поэтому при работе на нем следует выполнять следующие правила техники безопасности:

  • работать необходимо в защитных очках, перчатках и спецодежде;
  • перед началом работ проверить пильный диск на наличие видимых повреждений и дефектов. При их наличии необходимо обязательно заменить диск;
  • осмотреть распиливаемые заготовки. В них не должны находиться гвозди, шурупы и другие материалы, которые могут повредить или деформировать пильный диск;
  • при работе с заготовками лучше всего пользоваться специальными толкателями, чтобы обезопасить себя от возможного травмирования;
  • так как в процессе работы образуется большое количество мелкофракционных опилок, работать необходимо в хорошо проветриваемом помещении и при достаточном освещении;
  • для замены пильного диска необходимо выключить инструмент и дождаться полной остановки лезвия. Остановка руками не допускается.

Станок для распила древесины является необходимым инструментом в обиходе каждого хозяина. Для нечастого использования в быту нет необходимости покупать дорогостоящие заводские агрегаты. При наличии желания и небольшого количества свободного времени его можно изготовить самостоятельно.

Какую пилу выбрать?

Все ручные бензопилы в принципе созданы для поперечного пиления. При этом режим работы с максимальной нагрузкой можно считать кратковременным. Самое толстое бревно редко превышает в диаметре 0,7- 0,9 м. За короткое время проводится поперечный распил. Далее ДВС какое-то время остывает, работает на холостых оборотах или глушится.

При продольном пилении требуется пропилить до 6 м. При этом бензопила работает с максимальной нагрузкой достаточно долгое время. По этой причине для таких пилорам подходят только надежные профессиональные бензопилы с большим ресурсом, с хорошей ремонтопригодностью.

Мощность ДВС должна быть от 5 л.с. и выше. Как исключение по мощности, можно использовать старые бензопилы советского изготовления. Например, «Дружба-2» (3 л.с.), «Дружба 4», 4 л.с. и другие модели. Это выносливые агрегаты, предельно простые в ремонте и обслуживании, широко использовавшиеся в свое время на промышленных лесоповалах. Тоже касается бензопил советской марки «Урал».


Пилу Урал чаще всего используют для изготовления пилорамы своими руками, особенно в домашних условиях — дешево и практично.

Большой недостаток советских бензопил – тяжелый вес. Но как раз при использовании на пилорамах вес не имеет значения, пилы закреплены и их не приходится держать в руках.

Из современных бензопил можно рекомендовать профессиональные, оригинальные «Штиль», «Хускварна».

Приспособы для стационарного циркулярного станка

Стационарный циркулярный станок – это та же самая дисковая пила, но жестко закрепленная в столе с верхним или нижним положением пильного диска. Здесь заготовка подается к пильному диску мастером, а не наоборот. Тем не менее для усовершенствования и более точного производства работ, также применяется ряд дополнительных приспособлений.

Самозажимная линейка на станок своими руками

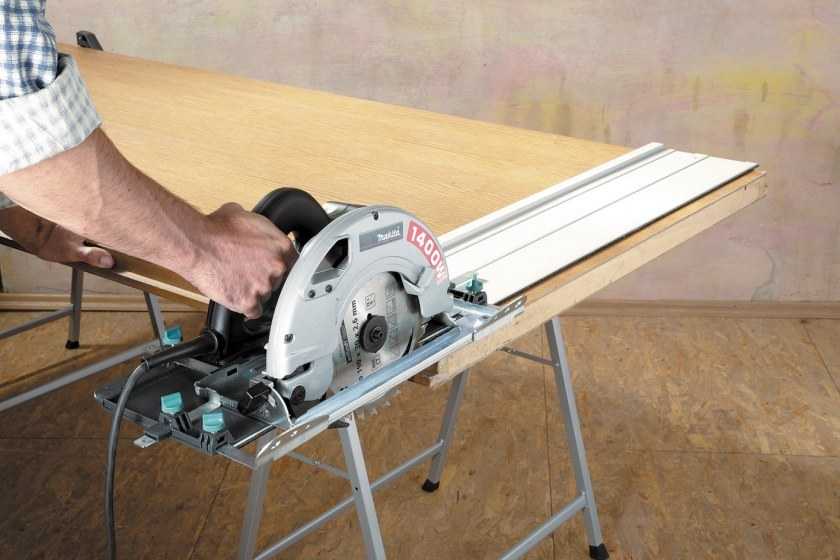

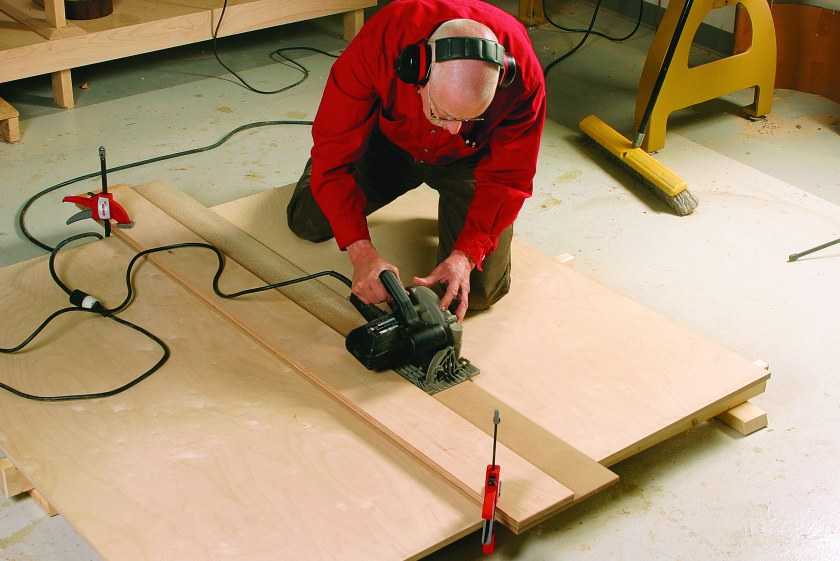

Самозажимная линейка представляет собой длинную линейку (в зависимости от величины стола), которая на торцах имеет зажимные рейки. Ими линейка крепится к торцам стола и остается зафиксированной относительно материала для распиливания.

Линейка фиксируется к торцам стола, таким образом, чтобы между плоскостью линейки и пильного диска возникло нужное расстояние. Заготовка проводится, упираясь боковым торцом в линейку, а в итоге получается заготовка нужных типоразмеров.

Торцевые деревянные зажимы кулачкового типа

В качестве инструкции по изготовлению самозажимной линейки для циркулярной пилы своими руками предлагаем вашему вниманию посмотреть видео.

Параллельный упор

Параллельный упор полностью аналогичен тому, который используется при работе с ручной дисковой пилой. Существует множество его видов, но в целом его конструкция имеет типовое устройство. Планка с г-образным окончанием. Сама планка может быть самозажимной или фиксироваться с помощью струбцины.

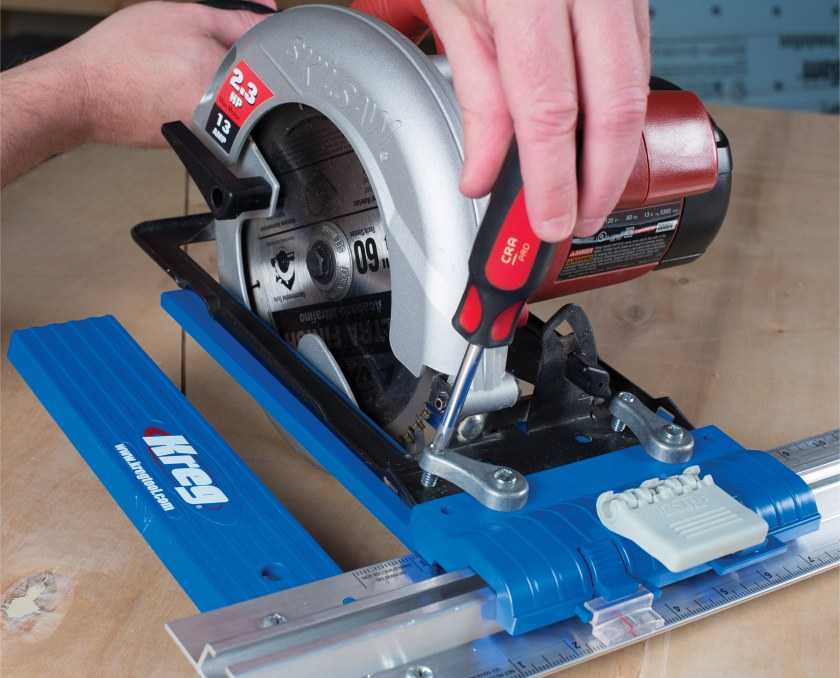

Самодельный параллельный упор для циркулярной пилы. Его отличие от линейки в отсутствии размерной шкалы

Видео-инструкция по изготовлению параллельного упора своими руками.

Рекомендуем почитать интересную статью про параллельные упоры для циркулярных пил, в ней рассмотрено все что нужно про данное приспособление, от устройства до изготовления своими руками.

Механизм подъема — лифт

Лифт представляет собой неподвижное устройство, состоящее из двух планок с перфорацией под крепление поперечного упора для циркулярной пилы. Планки позволяют выполнять движение пилой в вертикальной плоскости с целью подъема или опускания режущего диска. В перфорации изготовлено зажимное устройство, которое позволяет фиксировать пилу на той или иной высоте.

Лифт предназначен для регулировки глубины пропила. Это позволяет не только распиливать тонкие или толстые заготовки, но и делать пропилы на неполную глубину. Это необходимо для облегчения изготовления пазов и ниш.

Лифт для регулировки высоты пильного диска циркулярной пилы

На видео представлена подробная инструкция по изготовлению лифта для циркулярной пилы.

Каретка на салазках

Также используется в устройствах с верхним расположением пилы. Конструктивно представляет собой две направляющие с подвижной кареткой, куда монтируется дисковая пила. Заготовка закрепляется под кареткой, а пила подается на подвижной площадке.

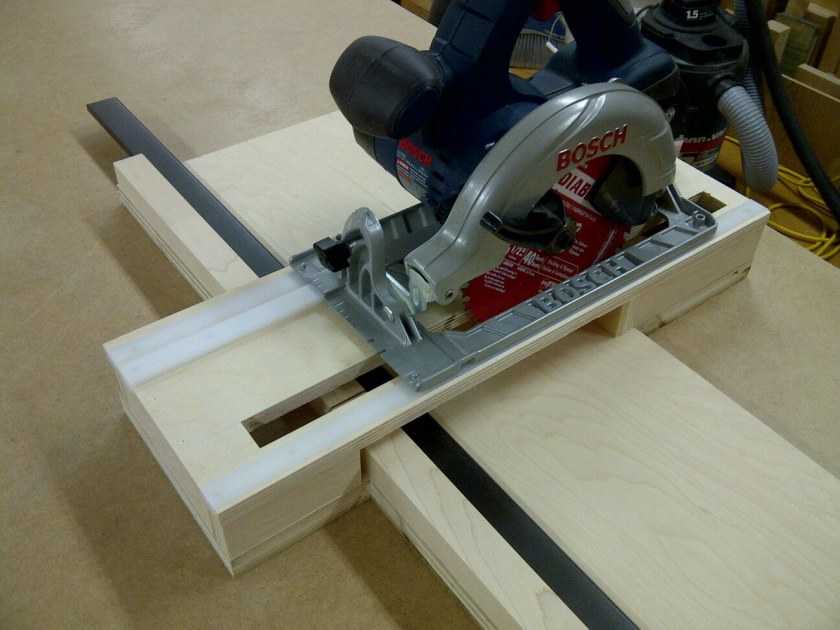

Многоцелевая каретка с перфорацией под пильный диск и зажимами для заготовок

Данное видео подробно разъяснит все нюансы изготовления каретки своими руками.

Рекомендуем почитать интересную статью про каретки для циркулярных пил, в ней рассмотрено все что нужно про данное приспособление, от устройства до изготовления своими руками.

Изготовление верстака

  1. Разметить и вырезать из фанеры столешницу нужного размера. Зачистить наждачной бумагой поверхность.
  2. В нижней части на столешнице размечаем места под отверстия для крепления пилы. Для этого нужно снять диск и установить пилу в нужное место, делая пометки. На поверхности дыры под болты зенкуем, а шляпы болтов нужно зашлифовать.
  3. Если материал будет резаться под разными углами, отверстие под диск нужно сделать в форме перевернутой трапеции.
  4. Нанесите на столешнице места крепления ребер жесткости (снизу, на расстоянии около 8 см от края). Ножки нужно закрепить к ребрам. Ребра прикручиваются саморезами с промежутками в 25 см и проклеиваются ПВА.
  5. Ножки делаются из бруса длиной 100 см. Затем делают стяжку из бруса для дополнительной прочности.
  6. Для возможности регулировать высоту ножек стола снизу крепят гайки с болтами М14.
  7. Фиксируем пилу снизу.
  8. Крепим розетку с внутренней стороны стола. От нее тянем провод к выключателю.
  9. Делаем параллельный упор. Отрезаем две полосы из фанеры, длиной такой же, как ширина стола. Ширина полос по 10 см. Углы делаем круглыми. Обе полосы шлифуем и скрепляем саморезами. Потом режем две полосы такой же длины, но втрое шире. Скрепляем их. Это будет направляющая. Скрепляем упор и направляющую. Выставляем прямой угол относительно диска. Крепим ролики.

Крепление опорных ножек

Ножки стола изготавливаются из брусков подходящего сечения (чаще всего для этих целей используются те же заготовки 50х50 мм). Высота опор выбирается под конкретного человека, т. е. индивидуально.

При этом должен учитываться тот факт, что работать на циркулярном станке удобнее, когда столешница находится на уровне бёдер. Форма ножек перед окончательным их монтажом дорабатывается с учётом того, чтобы они сужались в сторону опорной части (площадь сопряжения с каркасным основанием должна превышать площадь опоры на пол).

Для повышения жёсткости и устойчивости конструкции в ней могут применяться стальные уголки, которые поджимаются таким образом, чтобы обеспечивать дополнительную «распорку» основания. Для их закрепления используются специальные болты с шайбами, устанавливаемые шляпками наружу.

Самодельный стационарный станок

Предлагаемый проект стационарной циркулярной пилы собранной своими руками предусматривает использование уже готовых деталей и узлов. Сборка предусматривает всего несколько деталей, требующих токарную обработку. Основой модели выступает электромотор от старой стиральной машины.

Станина

Изготовление станины из профильной трубы было выбрано неслучайно. В конструкции использован профиль 20х20 мм и 25х25 мм.

Такая станина получилась прочной и устойчивой. Боковые стойки сделаны одинаковыми. Соединены они внизу профилем 25х25, а вверху имеется перемычка из трубы сечением 20х20 мм. Получившийся каркас настольной циркулярки приподнят над поверхностью на пластиковые ножки, это повысило устойчивость инструмента. На нижние перемычки установлены болты для крепления двигателя.

Узел крепления рабочего вала выполнен из гайки. Внутренняя резьба гайки сточена, диаметр соответствует внешнему диаметру подшипников вала. Для фиксации подшипников будет использовано стопорное кольцо, под которое сделана проточка.

Столешница

В качестве столешницы рабочего стола в циркулярке будет использован лист металла толщиной 2 мм. Этого вполне достаточно чтобы заготовка свободно перемещалась по рабочему столу.

В металле сделаны отверстия под посадку винтов с потайной головкой. Кроме металла в качестве стола можно использовать и дсп, и изготовить его из фанеры. Рабочий стол циркулярки рекомендуется делать так, чтобы к нему можно было установить упор.

Мотор

На двигателе уже имеется шкив. Это стандартный шкив, который применяется в стиральной машине.

В качестве точек крепления будут использованы удлиненные шпильки корпуса двигателя. Штатные шпильки были заменены на более длинные с резьбой М8. Кронштейны изготовлены из уголка 60х60 мм. В точке крепления к двигателю просверлены отверстия, а в местах крепления к станине сделана прорезь для регулировки натяжения ремня.

Передача вращения

В этой настольной циркулярной пиле будет использована ременная передача. От шкива двигателя вращение будет передаваться на рабочий вал при помощи клинового ремня. Шкивы на станке используются одного диаметра, поэтому скорость вращения рабочего вала будет такой же как и двигателя — 1450 оборотов в минуту. Это стандартные шкивы, используемые в стиральной машине.

Вал циркулярки взят из болгарки. Это решение вполне оправдано. Нет необходимости мудрить с токарными работами, уже есть готовая резьба с шайбами нужного посадочного диаметра. А подогнать диаметр вала можно своими руками, просто зажав вал в дрели и обработав его напильником.

Установленный на каркас рабочий вал со шкивом будет иметь такой вид.

Сборка

Сборка циркулярной пилы начинается с установки двигателя на каркас.

После установки двигателя надевается ремень.

После натяжения ремня и установки положения двигателя он фиксируется при помощи гаек.

Для защиты мотора от опилок на корпусе установлены защитные экраны.

Устанавливается и зажимается циркулярная пила на рабочий вал.

Для удобства включения устанавливается выключатель. Последний этап – установка рабочего стола циркулярки.

В качестве испытания проведено распил разных материалов: плиты из древесной щепы, куска ДСП, доски толщиной 30 мм.

Как видно результат впечатляет.

Как используется циркулярная пила

Циркулярка в домашних условиях используется для идеально ровного распила древесины. Чтобы обеспечить качественный длинный пропил, необходимы следующие условия: огромная скорость вращения диска, высокое качество режущей кромки, надёжность всей конструкции, эргономичность и абсолютная безопасность.

Распиловочный станок по дереву своими руками станет незаменимым помощником при строительстве дачного домика, деревянной подсобки или гаража, сарая и бани.

А во время домашнего ремонта мини-циркулярка своими руками – просто бесценное оборудование, помогающее быстро заготовить планки, брусья и рейки, распустить листы на фрагменты любых необходимых размеров.

Циркулярный стол своими руками – это новая степень свободы в работе с деревом. Имея такое оборудование, можно быстро воздвигнуть ограду, ворота и калитку, беседку, садовые арки, домашнюю мебель – шкафы, стулья, столы, полки, стеллажи.

Если циркулярка из ручной дисковой пилы своими руками будет снабжена специальным диском, с её помощью можно будет нарезать даже листы алюминия и иных материалов толщиной до двух миллиметров.

Процесс изготовления: пошаговая инструкция

Разметка места крепления пилы к столу

Разметка и крепление ребер жесткости

Столешница под циркулярную пилу в готовом виде

Чтобы сделать качественное сооружение необходимо соблюдать некоторые советы. Процесс состоит из нескольких шагов, представленных в таблице.

ШагиОписание
1Брусок со всех сторон следует подровнять при помощи рубанка. Затем из него собирается каркас будущего стола. В каждой из сторон столешницы нужно просверлить несколько отверстий по 5 мм. Дополнительно по одному сквозному выполняется для ножек изделия.
2В царгах выполняются по несколько отверстий аналогичного диаметра. В ножках выполняют по одному сквозному. Диаметр остается прежний, 5 мм.
3Приступайте к установке шкантов в столешницу. Перед этим они покрываются столярным клеем. Сверху помещают ножки и царги. При наличии струбцин со стяжками изделие следует крепить при помощи их. Когда клей полностью просохнет нужно скрепить царги и ножки, используя специальные крепежи из металла. Дополнительно следует стянуть саморезами. Добавить сооружению надежности и прочности можно, воспользовавшись уголками. Они станут элементом дополнительного крепления, придадут изделию устойчивости. Для короткой стороны достаточно 2 штук, а для длинной подойдут 3.
4Следующий шаг предполагает закрепление пилы на изделии с внутренней стороны. Есть несколько методов осуществить задачу. Для закрепления подойдут болты М4 или бруски с саморезами. Первый случай отличается быстротой и надежностью. Второй метод не предполагает дополнительных отверстий, что избавляет от необходимости сверления. Нужно проделать выпил в брусках, ширина которого равна габаритам площадки пилы. Далее саморезы и бруски с обеих сторон скрепляют оборудование и столешницу
5После установки пилы понадобится еще брусок большего размера. Его, используя саморезы, закрепляют на основании конструкции. Прикручивание осуществляется на отметках, сделанных при выставлении платформы в ровное положение. Указанные манипуляции помогут, снимая пилу, возвращать ее обычно быстро без поиска разметок
6Диск пилы устанавливается на положенное место. Основа пропиливается для получения продольного отверстия. Затем изделие нужно перевернуть
7Затем начинают изготовление параллельного упора. От фанеры отпиливаются две полоски. Их длина должна совпадать с шириной стола. В среднем эти габариты равны 10 см. Углы следует скруглить
8Полученные полосы шлифуются. Их нужно скрепить под углом саморезами. Внутрь следует прикрутить уголок из металла
9Если нужно закрепить на основе упор и сооружение будет использоваться часто, следует прикрепить направляющую так, чтобы она находилась перпендикулярно диску. Прикрепите ролик на нижней части. Это позволит ему двигаться.

Крепление ножек к столу

Крепление пилы к столешнице

Фиксирование пусковой кнопки

Конструкция выполнена и готова к использованию

При выполнении описанных манипуляций важно помнить о соблюдении мер безопасности. Касается и любых манипуляций с дисковой пилой

Регулярно проверяйте положение стола и его крепость. Конструкция должна быть устойчивой, без расшатывания.

Пример изготовленного рабочего стола для циркулярной пилы

Вариант стола для ручной циркулярной пилы с механизмом подъема

Сначала убедитесь в надежном закреплении пилы, только потом включайте ее. Нельзя держать материал распила руками. Это поможет избежать попадания древесины в лицо, когда начнут отскакивать сучки. Дополнительно рекомендуется при работе использовать специальные защитные очки.

Для безопасности обязательно используйте защитные очки

Указанные простые советы помогут избежать травматизма на рабочем месте.
