Что измеряет динамометр?

Принцип действия

Динамометр работает на одном из основных принципов сохранения в физике. Подробно он уже рассматривался в одной из прошлых статей, это третий закон Ньютона. Внутри динамометра находится пружина или другой элемент, который деформируется под нагрузкой. При этом возникает противодействующая сила. Сам «измерительный предмет» при этом изменяет свои геометрические характеристики, что может быть быстро и довольно точно замерено.

Самая первая картина, которая приходит в голову, когда спрашивают «что измеряют динамометром» — подвешенный на пружине груз. Это самый простой способ измерить силу тяжести или вес объекта. Безмен, который все видели и держали в руках, градуирован в килограммах. Однако, это неверно. Динамометр измеряет не массу, а силу, с которой груз притягивается к поверхности Земли.

Для чего нужно знать силовые показатели?

На силу мускулов человека влияют его пол и возраст, вес тела и уровень усталости. Во многом зависит показатель силы от времени суток и типа мышечной тренировки.

Замечено, что в средине дня фиксируется, как правило, максимальное значение данного показателя. А утром и вечером – минимальное.

В то же время нормальная мышечная сила конкретного человека может быть ослаблена в связи с тем, что:

• Он болеет каким-либо заболеванием или испытывает временное недомогание.
• Человек находятся в состоянии депрессии или стресса.
• По ряду причин сбился привычный для его организма режим питания и распорядок дня.

Зачастую данные показатели понижены у лиц пожилого возраста и у людей, не поддерживающих себя в должной физической форме.

Врачи назначают пациентам измерение мускульной силы на динамометре для контроля физического развития как детей и подростков, так и взрослых людей.

При проведении замеров необходимо следить, чтобы в начальном положении стрелка прибора стояла на нулевой отметке!

После замера показания обязательно записываются. Это поможет медикам в дальнейшем оценить изменение состояния здоровья человека за определенный промежуток времени.

Тем, у кого показатели мышечной силы невысоки, врачи рекомендуют занятия приемлемым видом спорта. Ведь физические упражнения делаются не только для наращивания бицепсов. Прежде всего, они укрепляют иммунитет организма, повышают его работоспособность.

Сегодня мы подробно расскажем вам о том, что измеряет динамометр, и какие разновидности данного прибора существуют. Но прежде чем ответить на эти и другие вопросы, необходимо разобраться, что же подразумевает под собой термин «динамометрия». Как известно, это слово образовалось от двух греческих: metron, то есть, мера, и dynamis – сила.

Следует отметить, что эта единица измерения особенно часто применяется в антропометрии, антропологии, в невропатологии, во время профессионального отбора, изучения воинских контингентов, утомления и проч.

История

Динамометр Грэма-Дезагулье был изобретен Джорджем Грэмом и упомянут в трудах Джона Дезагулье в 1719 году. Дезагулье модифицировал первые динамометры, и поэтому инструмент стал известен как динамометр Грэма-Дезагулье.

Динамометр Ренье был изобретен и обнародован в 1798 году Эдме Ренье , французским производителем винтовок и инженером.

Патент был выдан (датирован июнем 1817 г.) Сибе и Марриот с Флит-стрит, Лондон, на усовершенствованную машину для взвешивания.

Гаспар де Прони изобрел тормоз де Прони в 1821 году.

Дорожный индикатор Macneill был изобретен Джоном Макнейлом в конце 1820-х годов, продолжая развитие запатентованной системы взвешивания Marriot.

Компания Froude Ltd из Вустера, Великобритания, производит динамометры для двигателей и транспортных средств. Они приписывают Уильяму Фроуду изобретение гидравлического динамометра в 1877 году и говорят, что первые коммерческие динамометры были произведены в 1881 году их предшественницей компанией Heenan & Froude .

В 1928 году немецкая компания Carl Schenck Eisengießerei & Waagenfabrik построила первые автомобильные динамометры для испытаний тормозов, которые имеют базовую конструкцию современных стендов для испытаний транспортных средств.

Вихретоковый динамометр был изобретен Мартином и Энтони Винтером примерно в 1931 году, но в то время динамометры с двигателями / генераторами постоянного тока использовались уже много лет. Компания Dynamatic Corporation, основанная братьями Винтерс, производила динамометры в Кеноша, штат Висконсин, до 2002 года. Dynamatic была частью Eaton Corporation с 1946 по 1995 год. В 2002 году компания Dyne Systems из Джексона, штат Висконсин, приобрела линейку динамометров Dynamatic. Начиная с 1938 года, Heenan & Froude в течение многих лет производила вихретоковые динамометры по лицензии Dynamatic и Eaton.

Принципы работы моментных силовых (поглощающих) динамометров

Первый гидравлический динамометр с измерением крутящего момента собственного веса

Поглощающий динамометр действует как нагрузка, приводимая в движение испытуемым первичным двигателем (например, колесом Пелтона ). Динамометр должен работать при любой скорости и нагрузке до любого уровня крутящего момента, необходимого для испытания.

Поглощающие динамометры не следует путать с «инерционными» динамометрами, которые вычисляют мощность исключительно путем измерения мощности, необходимой для ускорения известного приводного ролика, и не обеспечивают переменной нагрузки на первичный двигатель.

Абсорбционный динамометр обычно оснащен некоторыми средствами измерения рабочего крутящего момента и скорости.

Блок поглощения мощности (PAU) динамометра поглощает мощность, развиваемую первичным двигателем. Эта мощность, поглощаемая динамометром, затем преобразуется в тепло, которое обычно рассеивается в окружающий воздух или передается охлаждающей воде, которая рассеивается в воздухе. Регенеративные динамометры, в которых первичный двигатель приводит в действие двигатель постоянного тока в качестве генератора для создания нагрузки, вырабатывают избыточную мощность постоянного тока и потенциально – с использованием инвертора постоянного / переменного тока – могут подавать мощность переменного тока обратно в коммерческую электрическую сеть.

Абсорбционные динамометры могут быть оснащены двумя типами систем управления для обеспечения различных основных типов испытаний.

Постоянная сила

Динамометр имеет регулятор «тормозного» крутящего момента – блок поглощения мощности сконфигурирован для обеспечения заданной нагрузки крутящего момента тормозной силы, в то время как первичный двигатель сконфигурирован для работы при любом открытии дроссельной заслонки, скорости подачи топлива или любой другой переменной, которую требуется контрольная работа. Затем первичному двигателю позволяют разогнать двигатель до желаемой скорости или диапазона оборотов. Процедуры испытания постоянной силы требуют, чтобы PAU был настроен на небольшой дефицит крутящего момента по отношению к выходному сигналу первичного двигателя, чтобы обеспечить некоторую скорость ускорения. Мощность рассчитывается на основе частоты вращения x крутящего момента x константы. Константа варьируется в зависимости от используемых единиц.

Постоянная скорость

Если динамометр имеет регулятор скорости (человек или компьютер), PAU обеспечивает переменную величину тормозной силы (крутящего момента), которая необходима для того, чтобы первичный двигатель работал с желаемой одиночной испытательной скоростью или числом оборотов в минуту. Тормозная нагрузка PAU, приложенная к первичному двигателю, может контролироваться вручную или определяться компьютером. В большинстве систем используются вихретоковые, масляные гидравлические или двигатели постоянного тока нагрузки из-за их линейной способности и способности быстро изменять нагрузку.

Мощность рассчитывается как произведение угловой скорости и крутящего момента .

Двигательный динамометр действует как двигатель , который приводит в движение оборудования под испытанием. Он должен иметь возможность приводить оборудование в движение на любой скорости и развивать любой уровень крутящего момента, который требуется для испытания. Обычно двигатели переменного или постоянного тока используются для привода оборудования или «нагрузочного» устройства.

В большинстве динамометров мощность ( P ) не измеряется напрямую, а должна быть рассчитана на основе значений крутящего момента ( τ ) и угловой скорости ( ω ) или силы ( F ) и линейной скорости ( v ):

пзнак равноτ⋅ω{\ Displaystyle P = \ тау \ cdot \ omega}

или

пзнак равноF⋅v{\ Displaystyle P = F \ cdot v}

куда

P – мощность в ваттах

τ – крутящий момент в ньютон-метрах

ω – угловая скорость в радианах в секунду

F – сила в ньютонах

v – линейная скорость в метрах в секунду

В зависимости от используемых единиц измерения может потребоваться деление на константу преобразования.

Для имперских или американских единиц измерения

пчаспзнак равноτлб⋅жт⋅ωрпM5252{\ displaystyle P _ {\ mathrm {hp}} = {\ tau _ {\ mathrm {lb \ cdot ft}} \ cdot \ omega _ {\ mathrm {RPM}} \ over 5252}}

куда

P _hp – мощность в лошадиных силах

τ _{фунт · фут} – крутящий момент в фунт-футах

ω _RPM – скорость вращения в оборотах в минуту.

Для метрических единиц

пWзнак равноτN⋅м⋅ω{\ Displaystyle P _ {\ mathrm {W}} = \ tau _ {\ mathrm {N \ cdot m}} \ cdot \ omega}

куда

P _W – мощность в ваттах (Вт)

τ _{Н · м} – крутящий момент в Ньютон-метрах (Нм)

ω – скорость вращения в радианах в секунду (рад / с)

ω = ωRPM. π / 30

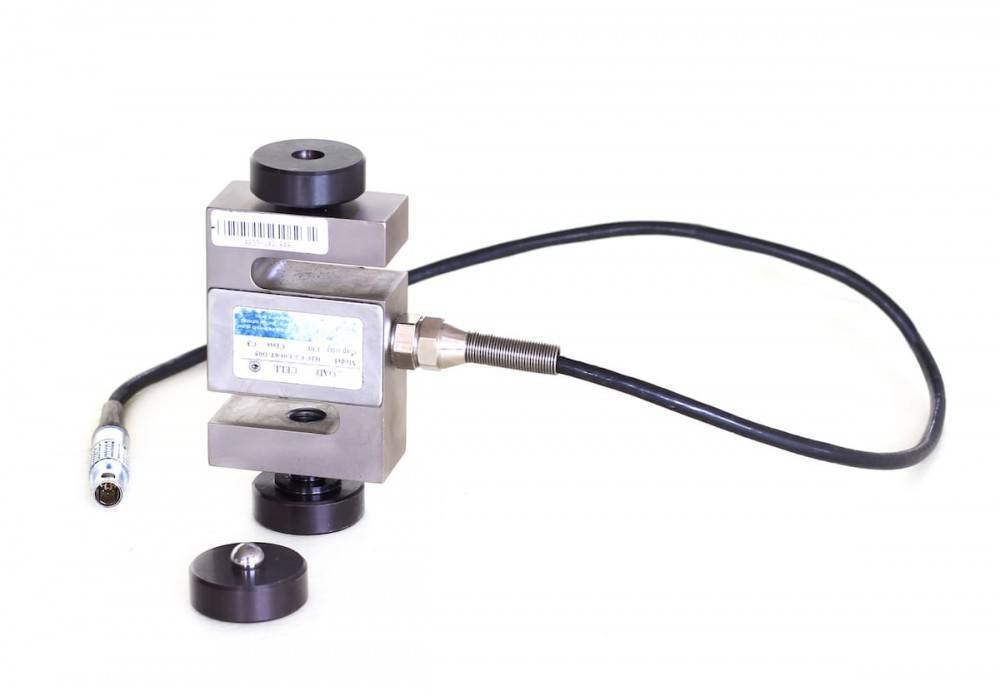

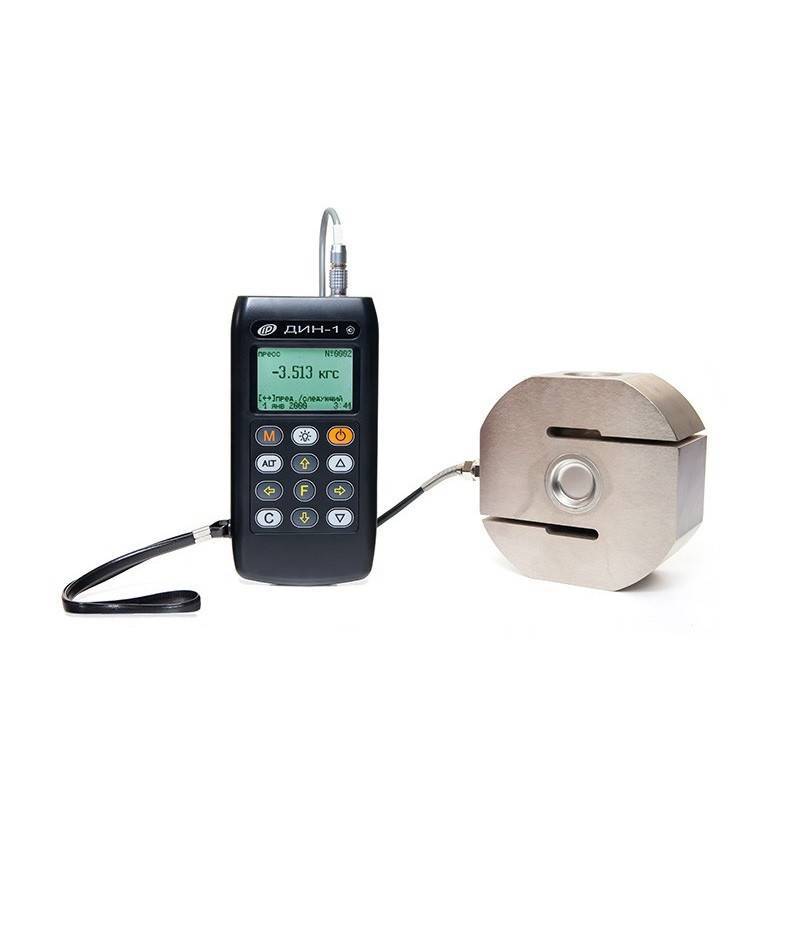

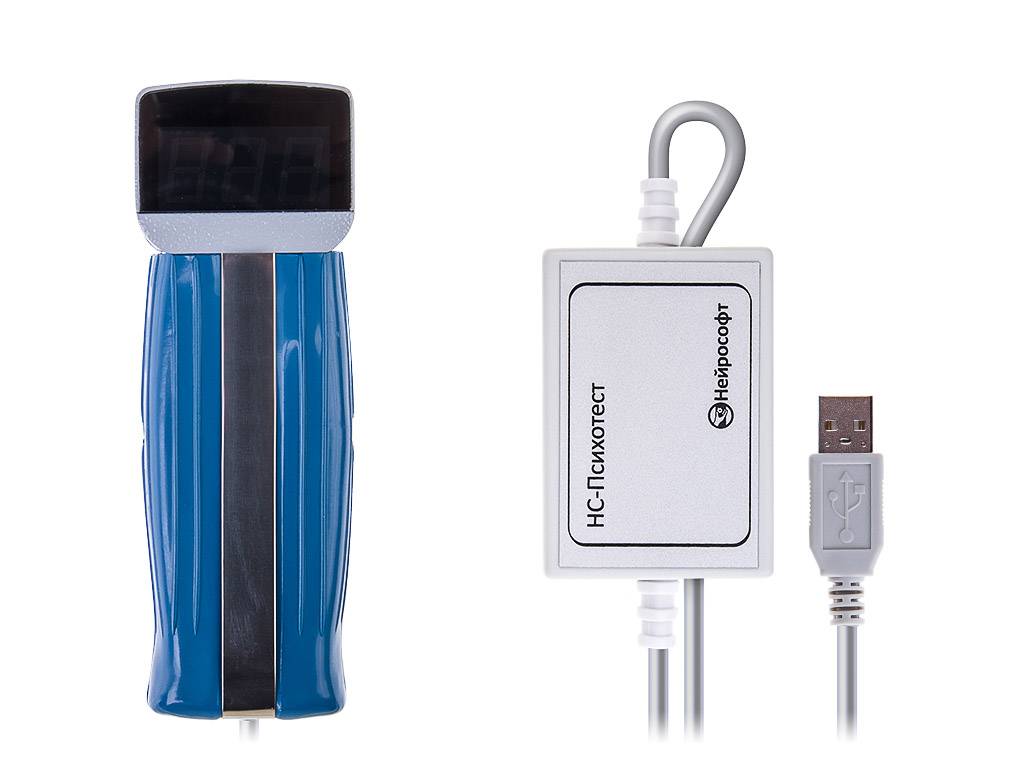

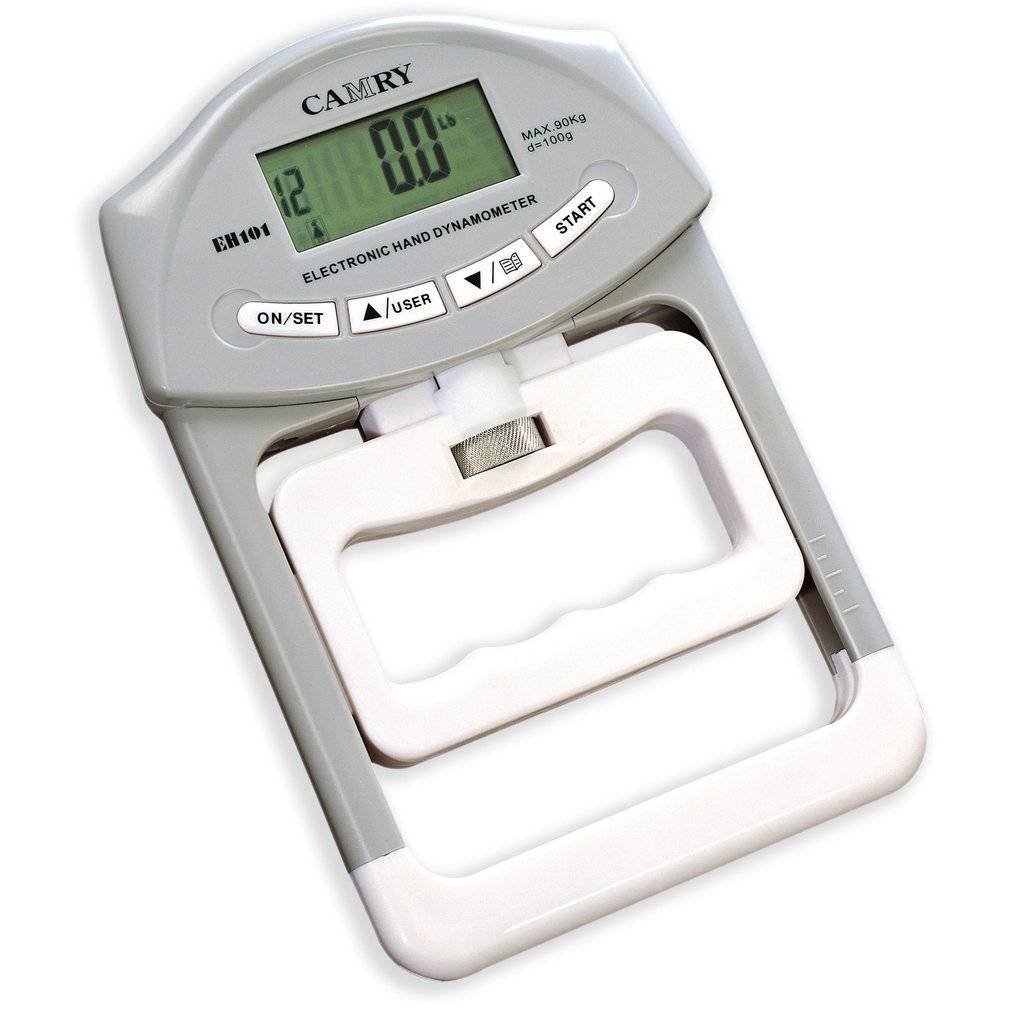

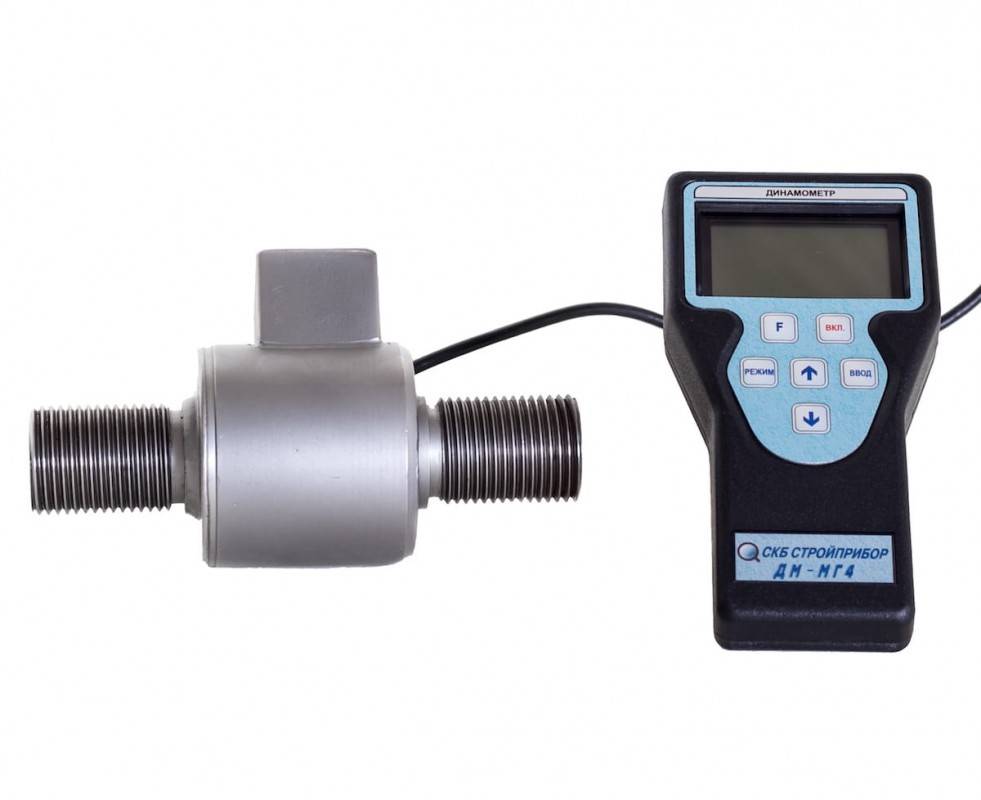

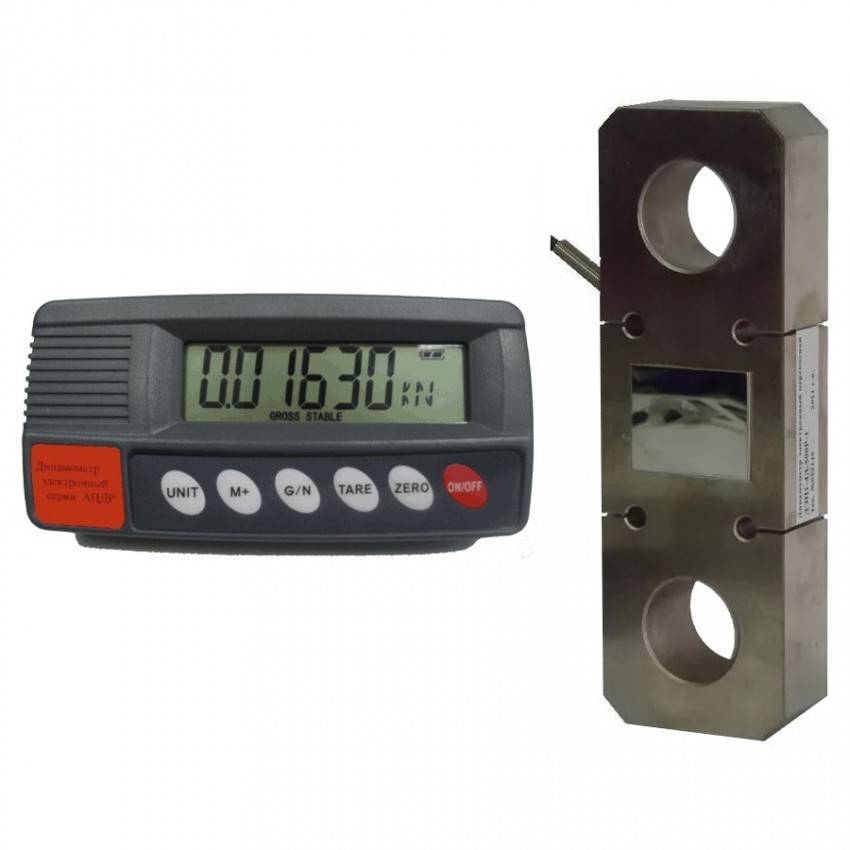

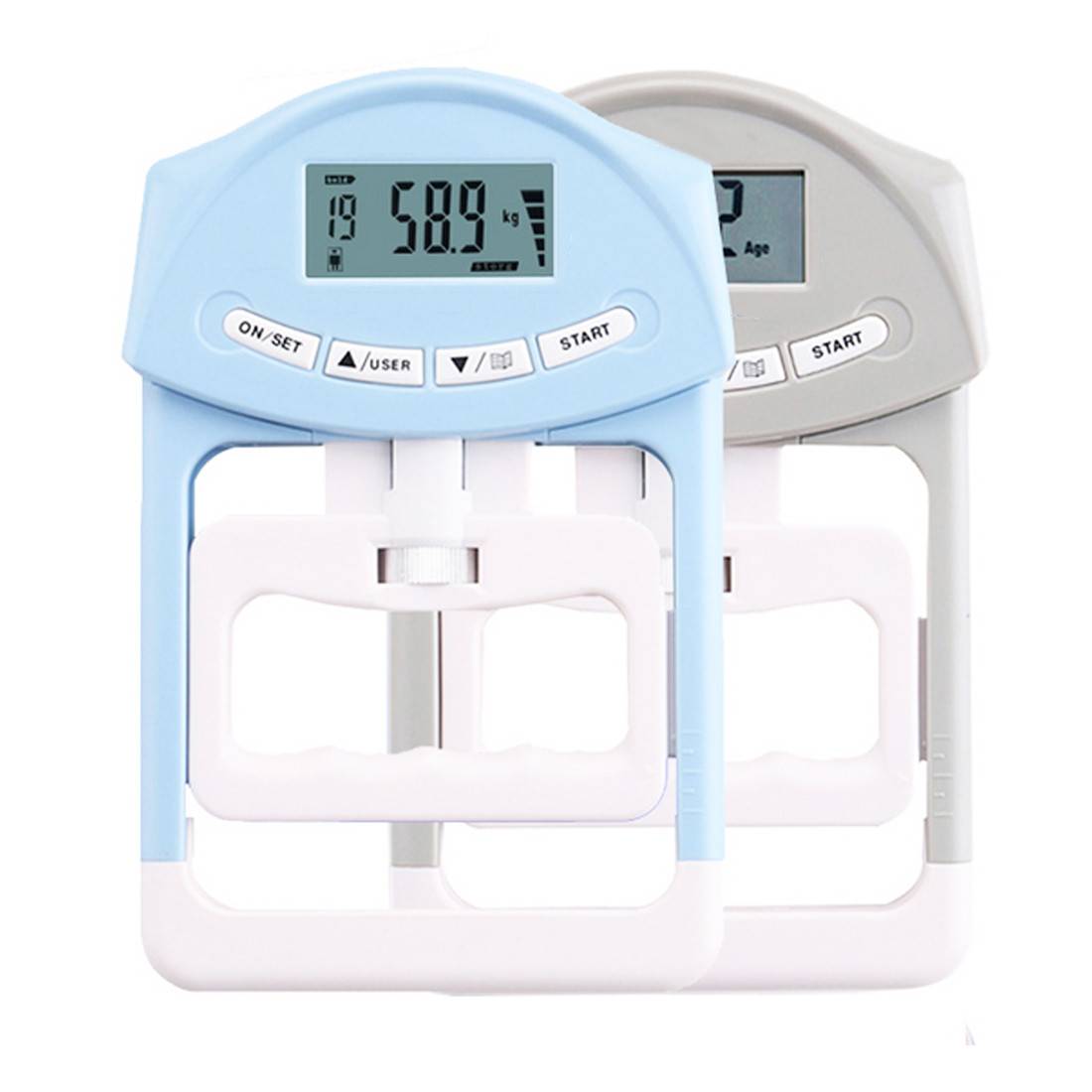

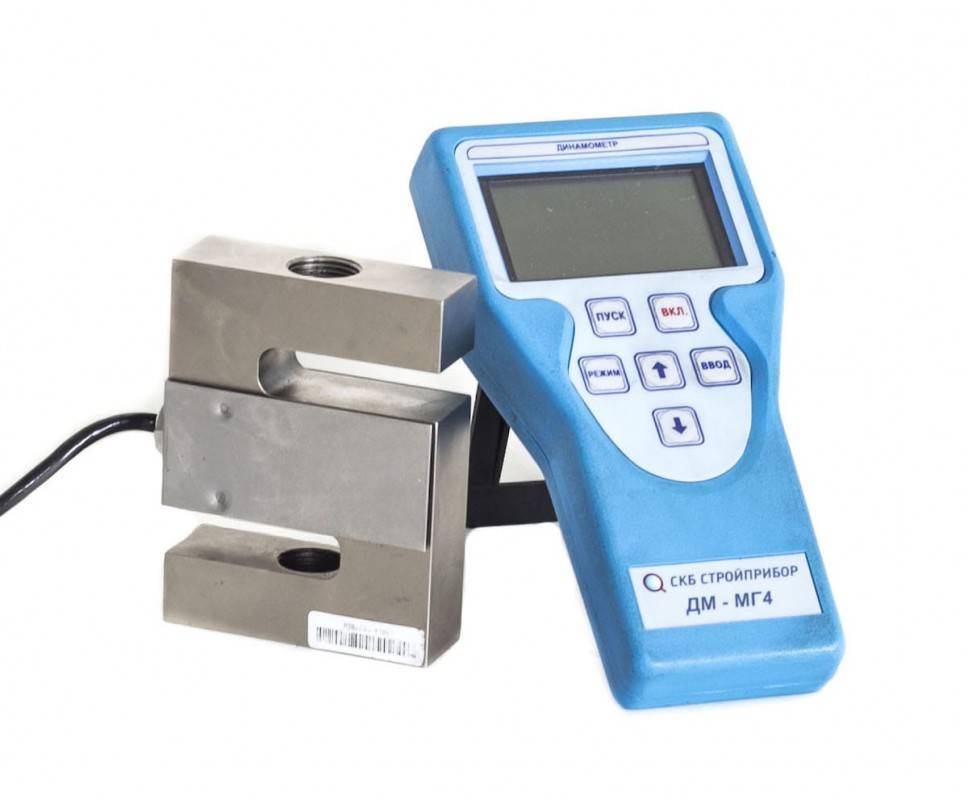

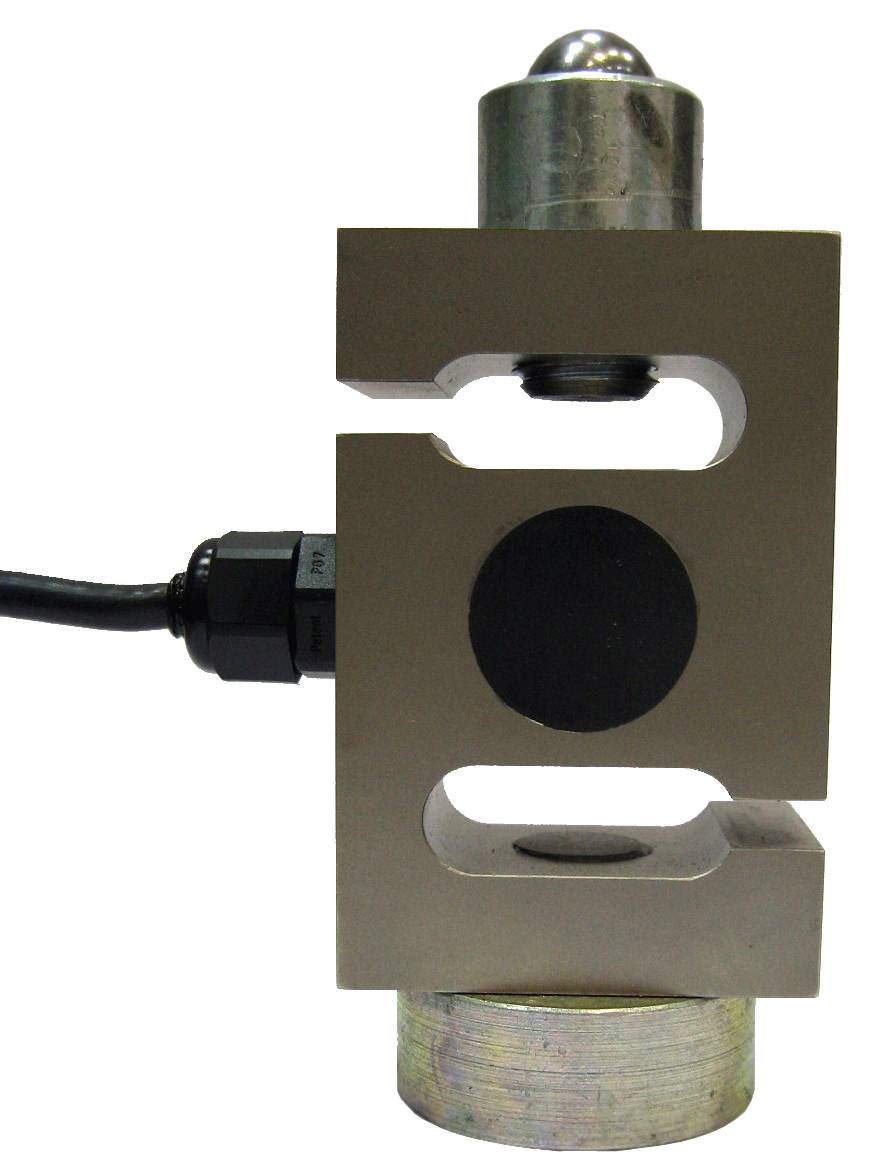

Фото электронных динамометров

Также рекомендуем просмотреть:

• Как выбрать лучшие токовые клещи
• Для чего нужен газоанализатор
• Разновидности измерительных инструментов
• Инструкция, как пользоваться теодолитом
• Что такое анемометр
• ТОП лучших толщинометров
• Как выбрать шумомер
• Хороший дозиметр радиационного фона
• Обзор лучших лазерных уровней
• Как пользоваться индикатором напряжения
• Как использовать штангенциркуль
• Обзор лучших мультиметров
• Лазерный дальномер
• Лучший влагомер для древесины
• Как выбрать лазерную рулетку
• Цифровой вольтметр
• Измерители температуры воздуха
• Как пользоваться гидроуровнем
• Что такое нивелир
• Как выбрать пузырьковый уровень
• Что такое микрометр
• Лучшие измерительные рулетки

Помогите сайту, поделитесь в соцсетях 😉

Виды динамометров

В основе конструкции любого динамометра лежат силовая и отсчетная составляющие. Прикладывая усилие для деформации силовой части, человек может видеть на отсчетном устройстве результат, измеряемый в международных единицах измерения силы – Ньютонах (Н).

Среди наиболее часто используемых динамометров по силовым составляющим различают:

• механический пружинный (силовая составляющая – пружина);
• механический рычажный (усилие передается с помощью рычага);
• гидравлический (сила измеряется количеством выдавленной из гидроцилиндра жидкости);
• электронный (система датчиков, фиксирующая преобразованную в электрический сигнал силу).

Результаты, полученные с помощью механических версий измерительного прибора, могут быть неточными и колеблются в зависимости от температуры. Это одни из первых версий устройств, которые практически не изменились после многочисленных модернизаций.

Электрический динамометр – наиболее совершенный, компактный и точный современный измерительный прибор.

Вариативность зависит от типа датчика, но принцип работы у всех моделей один и тот же: приложенное усилие деформирует датчик, провоцируя тем самым повышение его сопротивления. Меняется ток – меняются показания, снимаемые считывающей их составляющей.

По назначению различают динамометры:

Ручной или кистевой — предназначен для измерения силы пальцев рук. Встречаются механические и электронные варианты.

Динамометр. Виды и устройство. Работа и применение. Как выбрать

Динамометр представляет собой специальное устройство, предназначенное для измерения показателей силы или получения параметров момента действующей силы. Этот измерительный прибор способен определить усилие либо силу, с которой один объект действует на другой. Такое воздействие можно встретить повсеместно: это двери лифтов, троллейбуса, метро, ворот и тому подобное.

Необходимо отметить, что первым устройством, которое применялось для измерения силы, являлись весы. Впервые такие весы появились в 1726 году. Через столетие Ричард Солтер создал прибор, в котором применялась пружина с целью измерения воздействия силы. Благодаря грузу она растягивалась на некоторое расстояние, которое соответствовало его массе. Спустя некоторое время Ренье создал устройство, на котором имелся циферблат. В нем применялась кольцеобразная замкнутая пружина. Затем стали появляться конструкции других изобретателей в лице Томсона, Броуна и так далее. Современное устройство по своей конструкции недалеко ушли от этих приборов.

Виды

Динамометр может иметь разные конструкции, которые довольно сильно различаются по предназначению, исполнению, функциям, диапазону измерений и тому подобное. Данные устройства можно разделить по измеряемым усилиям, то есть их можно классифицировать по диапазону измерения: от долей ньютонов до 20 тысяч ньютонов. Если говорить о принципе действия, то данные приборы могут быть различного действия в зависимости от их конструктивного исполнения. При этом в некоторых устройствах могут применяться сразу несколько принципов действия.

Механические подразделяются на изделия рычажного и пружинного действия. Особенность пружинного прибора в том, что сила воздействует на пружину, вследствие чего она может растягиваться или сжиматься, что в свою очередь определяется направленностью приложения силового фактора. Пружина обладает упругостью, которая находится в прямой пропорциональности от приложенной силы, которую необходимо измерить. Поэтому ее можно определить и зафиксировать. При использовании рычажного устройства сила направлена на деформирование рычага, что в свою очередь позволяет определить ее параметры.

Электронное оснащается цифровым дисплеем, где высвечивается информация о прикладываемой силе. В этих устройствах основополагающим элементом является датчик. Его функции это преобразование деформации от действия силы в электросигнал. Он также имеет дополнительный датчик, усиливающий основной сигнал, идущий от первого датчика. С целью преобразования деформационного действия применяются разнообразные датчики сопротивления, которые построены на индуктивном, тензорезистивном, пьезоэлектрическом и частотном принципе действия.

В зависимости от сферы применения могут быть и специфические устройства, позволяющие измерять силу воздействия, к примеру, медицинские. Такие устройства позволяют определить силу, степень функционирования мышц, выносливость, в том числе дают возможность следить за состоянием и восстановлением больного после получения травмы.

В отдельную категорию можно выделить кистевое устройство, при помощи него диагностируется сжимающая сила рук вследствие нарушения их функционирования. Тесты с применением данного устройства используются не только в медицинских целях, но также во многих организациях: это правоохранительные органы, Министерство чрезвычайных ситуаций, вооруженные силы, экспедиторские компании, организация боевых единоборств и профессионального спорта. Становое устройство применяется с целью определения сил мышц, которые предназначены для выпрямления туловища человека.

Образцовый динамометр представляет собой эталон, применяемый для определения сил в статике, чаще всего сил сжатия и растяжения во время ремонта испытательных устройств и установок. Данные приборы имеют малую зависимость от температуры окружающей среды. Их конструкция более сложна, что вызвано необходимостью получения независимости от внешних факторов. Так у них предусмотрена автоматическая компенсация искажений и имеются средства самодиагностики. Они обладают малыми габаритами, точностью и долговечностью. Для удобства пользования данные приборы имеют цифровую индикацию, удобный интерфейс и возможность подключения к персональному компьютеру.

Принцип работы и устройство

Тормозной динамометр — один из самых простых. Он предназначен  для измерения выходной мощности (или мощности тормоза). Происходит это методом остановки вращающегося маховика, во время которого измеряется вес прикреплённого к тормозу рычага.

Такой динамометр включает в себя:

1. Блок.
2. Раму.
3. Трос.
4. Тормозные колодки.
5. Рычаг.
6. Маховик.

Вырабатываемая при торможении энергия преобразуется в тепло трения. Тормозной момент можно регулировать путём натяжения подпружиненных болтов, которые затягивают блок. Для исключения перегрева динамометр необходимо периодически охлаждать.

Пружинный динамометр ДПУ-2-2 относится к приборам растяжения. Он используется для того, чтобы измерять статические величины. Усилие фиксируется по натяжению пружины, имеющей определённые характеристики упругости. Пружина растягивает блок, положение которого фиксирует стрелка на шкале.

Технические характеристики

К динамометру подвешен груз – многие так себе представляют функциональность этого аппарата. Однако на практике в большинстве случаев этот прибор работает благодаря силе рук человека. Наиболее часто используются динамометры серии ДК. В числе их основных параметров значатся:

• Диапазон измерений – от 3 до 140 даН.
• Предел допустимой погрешности – от 0,75 до 4 даН.
• Цена деления прибора – от 0,5 до 2 даН.
• Масса – от 170 до 250 грамм.

Что касается электронных кистевых экземпляров, то их характеристики таковы:

• Максимальный предел измерений – до 120 даН.
• Минимальный предел измерений – 2 даН.
• Дискретность измерений – 0,5 даН.
• Время отключения прибора в случае отсутствия эксплуатации – через 1 минуту.
• Автономная установка нуля – есть.
• Температура эксплуатации – от +10 до +35 градусов по Цельсию.

Становые динамометры производятся со следующими показателями:

• Предел измерений – до 500 даН.
• Цены шкалы – от 2 до 5 даН.

Примечательно, что эти приборы позволяют на ранней стадии диагностировать у детей и подростков проблемы с позвоночником и осанкой.

Определение горизонтального поля зрения глаз.

Оборудование: миллиметровая бумага, линейка, рейка, таблицы Брадиса или калькулятор.

Теория.

Выполнение работы.

1.Установим перед левым глазом линейку в горизонтальном положении и, приближая её, наблюдаем центральную и крайние метки. Определите минимальное расстояние b, на котором ещё видны обе метки. Повторим опыт 2-3 раза и рассчитаем среднее значение.

2.Повторим опыт для правого глаза.

4.Результаты занесём в таблицу.

Глаз	а, см	b,см
Левый	50	15	60°	120°
Правый	50	12	65°	130°

5. Вывод: каждый глаз видит в горизонтальном направлении примерно в пределах 120-130°, оба угла почти перекрываются.

Классификация

Мы изучили в целом, что такое динамометр в зависимости от назначения? Он может быть образцовым и медицинским.

Первые является эталонными приборами, основное предназначение которых заключается в измерении сил сжатия и растяжения статического характера во время ремонта и проверки рабочих стендов, а также испытательных машин. По своей конструкции эти динамометры состоят из тензодатчика силы, который сопряжен с цифровым измерителем.

Зачастую образцовые аппараты очень мало зависят от температуры и влажности окружающей среды, укомплектованы средствами самодиагностики и автоматической компенсацией искажения от воздействия с боков. Приборы долговечны, с малыми габаритами и отличаются высокой точностью. Образцовые динамометры имеют цифровые индикаторы. У них очень удобный для пользователей интерфейс и есть возможность подсоединиться к персональному компьютеру.

Особое внимание уделим медицинским динамометрам. Благодаря им можно определить показатели силы, выносливости, уровня работоспособности человека. Эти аппараты дают отличную возможность диагностировать состояние мышечной системы пациентов и отслеживать их восстановление после различных травм

Эти аппараты дают отличную возможность диагностировать состояние мышечной системы пациентов и отслеживать их восстановление после различных травм.

Виды динамометров

Из изученной темы на сегодняшнем уроке мы с вами узнали, что такое динамометр и что он применяются для измерения силы либо момента силы.

Такой прибор, как динамометр имеет упругий элемент, который состоит из силового звена и отсчетного устройства. Во время измерения измеряемое усиление в силовом звене динамометра влечет за собой деформацию, которая с помощью передачи либо же непосредственно несет информацию отсчетному устройству.

При помощи динамометра можно измерить различные усилия, начиная от долей ньютонов и до 1 Мн (100 тс).

А теперь давайте более подробно остановимся и узнаем, какие бывают виды динамометров и где они применяются.

По своему принципу действия динамометры делятся на:

• электронные;
• механические;
• гидравлические.

Механические динамометры в свою очередь бывают пружинные и рычажные.

Механический динамометр

Самым известным, простым и часто используемым является механический динамометр. Также мы с вами уже знаем, что такой динамометры делятся на пружинный и рычажный.

К пружинному динамометру относят такой прибор, в котором происходит воздействие силы на пружину. Пружина в этом случае имеет свойство растягиваться или сжиматься. Если быть более точным, то можно сказать, что в этом случае принцип работы можно определить с помощью закона Гука. Примером механического динамометра может служить известный каждому безмен.

В отличие от пружинного динамометра, рычажный имеет еще меньшую точность и сильно зависит от таких внешних условий, как температура.

Гидравлический динамометр

Но не во всех случаях удобно использовать механические динамометры. Вот, например, при взаимоотношении с жидкостями лучше будет использовать гидравлические динамометры, так как в этом случае причина кроется в возникновении давления, выталкивающего жидкость из сосуда, где фиксируется с помощью специального аппарата количество поступающей жидкости.

У гидравлического динамометра также имеются свои недостатки. Этот аппарат имеет довольно таки сложную конструкцию, обладает невысокой точностью и также подвергается внешним воздействиям окружающей среды.

Электрический динамометр

В отличие от механических динамометров, которые имеют довольно таки простую конструкцию, электрический динамометр появился не так давно и существует всего насколько десятилетий. Его основными элементами являются датчики, с помощью которых происходит анализ данных показаний деформации под действием силы с помощью преобразования данных в электрический сигнал, обработки сигнала и его записи в память прибора.

В наше время этот вид динамометра является самым популярным и часто употребляемым. Преимуществом этого прибора является его небольшой размер и небольшая зависимость от изменений внешних воздействий.

Но кроме уже перечисленных видов динамометров существуют и другие их классификации, которые применяются по назначению. К этим видам приборов можно отнести и такой важный прибор, как медицинский динамометр.

С помощью кистевого динамометра можно определить состояние человеческих мышц и узнать о физической форме человека. Такой аппарат просто необходим при реабилитации человека после травмы и чтобы, осуществлять контроль над восстановительными процессами.

И хотя различные динамометры имеют свои плюсы и минусы, но каждый из них находит свое применение. Ведь, если механический динамометр на производстве и не совсем удобен, то для использования в быту он незаменим, благодаря своей простоте и наглядности. Но, конечно же, самым употребляемым все же, остается электрический динамометр, хотя и имеет довольно таки сложную конструкцию.

Виды силомерных инструментов – как они работают?

Механические инструменты такого вида делятся на пружинные и рычажные.

• Ручной пружинный динамометр устроен так, что сила передается пружинам, они, в свою очередь, будут сжиматься и растягиваться, а направление уже будут создавать приложенные силы. После сжатий и растягиваний на приборе будут видны показатели. Вот они и будут основными величинами, именно их он и регистрирует.
• В рычажных моделях деформация образуется с помощью установленного рычага.

Принцип работы гидравлического прибора основан на вымещениях измеряемой силой жидкостей из цилиндров. В конструкции имеется специальное цилиндрическое устройство, заполненное жидкостью. Когда на приспособлении создается усилие, то жидкость подступает к трубке и затем к аппарату, который записывает и регистрирует показатели. Таким нехитрым законом физики получилось создать довольно точный прибор.

А что же что измеряется динамометром электрического типа? Приборы такого вида состоят из датчиков, с их помощью преобразуется деформация от воздействий сил в электрические сигналы. Также имеются и дополнительные датчики, они усиливают и записывают электрические сигналы от первых датчиков.

Если необходимо преобразовывать силы или силовые моменты в деформацию, то нужно пользоваться индуктивными, пьезоэлектрическими, тензорезисторными и вибрационно-частотными датчиками сопротивлений.

Когда будет создаваться силовой момент, то датчик тут же будет деформироваться, а токи моста сопротивлений будут меняться. У электрических сигналов силы всегда пропорциональны деформациям элементов, а значит, и силам воздействий. При помощи второго датчика будет усиливаться сигнал, а показатели будут записываться для следующей обработки.

Принцип работы тормозного измерителя силы основан на поглощении мощностей обследуемых агрегатов. Приборы такого типа отличаются конструктивными решениями, то есть могут быть установлены в тормоза разных видов. Это могут быть гидравлические тормоза Прони или электромагнитные, а с помощью двигателей определяется мощность.

Во время работы происходит воздействие на вал, и вращательными усилиями или крутящими моментами происходит измерение прибором. Наиболее часто измеряется скорость вращений валов при помощи тахометра.

В приборах трансмиссионного типа установлено устройство – тензодатчик. Он тесно связан с приводным валом, с его же помощью происходит и измерение деформаций кручений. Деформации меняют электрические сопротивления на тензодатчике. Наиболее часто такими приборами пользуются на судовых двигателях.

Применение динамометров

На практике динамометры применяются не только для того, чтобы с их помощью измерять силу тяжести, но и для того, чтобы определять значения других сил (трения, упругости и т.п.). К примеру, сейчас эти приборы применяют для того, чтобы измерять силу различных мышечных групп человека. Одной из разновидностей такого рода устройств являются, к примеру, силометры. С их помощью измеряется мускульная сила руки при сжатии ее в кулак.

Динамометры находят широкое применение и тогда, когда необходимо измерять такие показатели, как тяговые усилия локомотивов, тягачей, тракторов, речных, морских буксиров и прочей техники подобного назначения. Для этого применяются специализированные тяговые динамометры. Их главной отличительной особенностью является то, что с их помощью можно измерять такие тяговые усилия, которые составляют до нескольких десятков тысяч ньютонов.

Если говорить о применении динамометров в повседневной жизни, то эти приборы используются для того, чтобы измерять силу сжатия створок различных закрывающихся в автоматическом режиме устройств (например, дверей вагонов метро, грузовых и пассажирских лифтов, гаражных ворот и т.п.). Необходимо особо отметить, что применение таких систем с использованием динамометров предполагает точную их юстировку и своевременное, тщательное техническое обслуживание.

Динамометр медицинский: внешний вид и расчеты

При помощи такого ручного аппарата медик может легко и быстро определить силу мышц кисти пациента. Во время этой процедуры поочередно проводятся два измерения на каждой руке, а затем фиксируется самый наилучший результат. Внешне представленный прибор напоминает кистевой эспандер. Однако выглядит он немного иначе, с датчиком и измерительным табло.

Кроме того, динамометр предназначается не для тренировочных циклических работ, а для единственного сжатия с максимально возможной для человека силой. Если такую процедуру проводят исключительно в медицинских целях, то сотрудник больницы обязан занести полученные результаты в специальный журнал контроля.

Для получения более объективных показателей следует вычесть относительную величину мышечной силы. Ведь ее рост в ходе тренировок довольно тесно взаимосвязан с ростом мышечной массы и веса тела спортсмена. Например, чтобы вы смогли самостоятельно определить относительную величину силы кистей собственных рук, необходимы те показания, которые были получены в килограммах из ручного медицинского динамометра, умножить на сотню, а затем разделить на вес тела человека. Так, для нетренированных ранее мужчин этот индекс будет равен 60-70, а для женщин – 45-50%.

Динамометр

Прибор, предназначенный для измерения силы, называется динамометр.

Однако измерять силу, исходя из ускорения, которое эта сила оказывает на тело известной массы, неудобно в практическом плане. Измеряемая сила должна действовать на какое-то тело внутри прибора, сообщая ему ускорение, — конструкция получается сложной.

Более серьезная проблема состоит в том, что измерительный прибор должен вносить минимальные искажения в измеряемую систему, а если направить измеряемую силу на создание ускорения, то работа силы будет переключена на этот процесс, что существенно повлияет на измеряемую механическую систему, в которую эта работа уже не поступит.

Поэтому для измерения силы необходимо использовать другое физическое явление — сравнение с силой упругости. Такой подход значительно упрощает измерение.

Во-первых, сила упругости может быть легко «передана» другому предмету, что позволяет «встраивать» динамометр в механическую систему. При этом измеряемая сила будет прилагаться к динамометру, а через его упругий элемент — передаваться дальше в механической системе. Искажения получаются минимальны, вся работа силы остается в системе.

Во-вторых, сила упругости большинства упругих веществ линейна в достаточно широком диапазоне. Следовательно шкала измерения динамометра получается линейной, что упрощает использование прибора.

Таким образом, динамометр должен состоять из упругого элемента и индикаторной системы, позволяющей видеть степень его изгиба. В простейшем случае упругим элементом служит обычная пружина, а индикаторной системой — обычная линейка. В более сложных устройствах упругим элементом могут быть рессоры, гидравлические и газонаполненные емкости, специальные тензодатчики. Индикаторная система может преобразовывать изгиб в движение стрелки, поворот барабана с цифрами или в цифровое представление на алфавитно-цифровом дисплее.

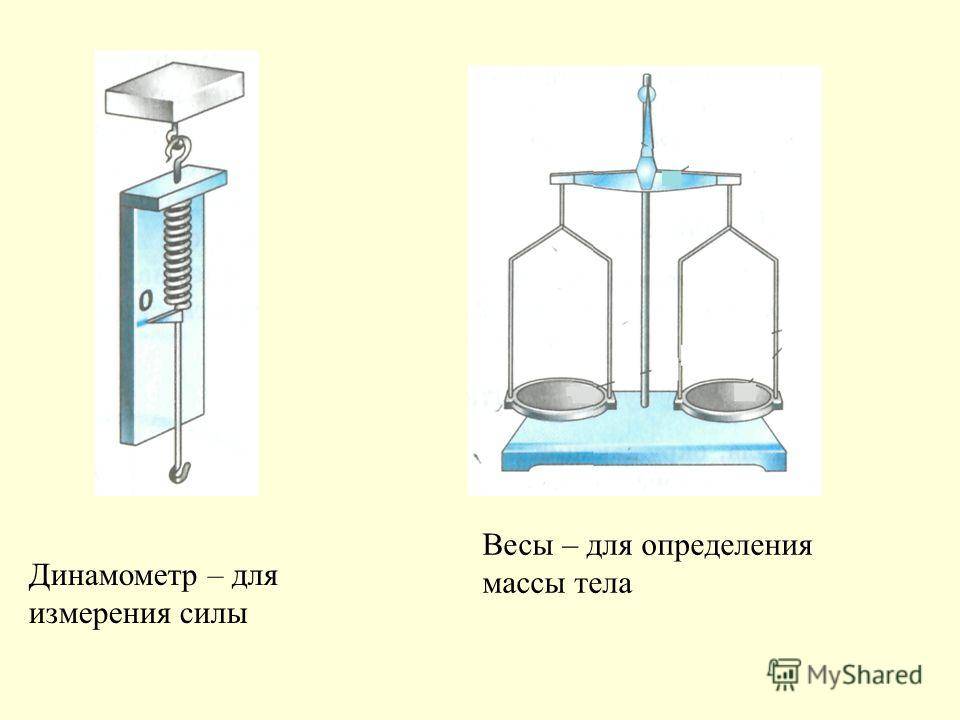

Рис. 2. Устройство динамометра.

В обиходе часто используются пружинные весы. По сути, такие весы являются динамометром. Хотя их шкала размечена в единицах массы, на самом деле они измеряют силу тяжести, действующую на взвешиваемое тело, оценивая изгиб пружины. Поскольку сила тяжести прямо пропорциональна массе, шкала весов получается линейной. Внимательно рассмотрев пружинные весы, можно понять, что они отличаются от динамометра только шкалой.

Рис. 3. Пружинные весы.

Факторы, которые, так или иначе, влияют на силовые показатели

В процессе оценки силы мускулатуры для самоконтроля, не стоит забывать, что она напрямую зависит от таких индивидуальных факторов, как:

1. Возраст человека.
2. Половая принадлежность.
3. Вес тела спортсмена.
4. Виды тренирующих воздействий.
5. Степень утомления и др.

Кроме того, показатели мышечной силы могут значительно изменяться в течение всех суток. К примеру, наименьшая величина наблюдается в утреннее и вечернее время, а наибольшая — в самом разгаре дня, то есть в середине.

Также стоит отметить, что существенное понижение у спортсмена или обычного человека часто отмечается во время:

• общего недомогания;
• каких-либо заболеваний;
• нарушений режима дня и питания;
• эмоциональных расстройств или при негативном настроении и проч.

Помимо всего прочего, значения на динамометре могут быть понижены у людей пожилого возраста, а также у тех, кому за 40-50 лет. Аналогичная ситуация часто наблюдается у мужчин или женщин, довольно редко занимающихся физической культурой, в том числе обычной гимнастикой, ходьбой и проч.
