Динамометрическая отвертка: предназначение и характеристика

Достоинства

Все отвёртки производства немецкой компании отличаются высочайшим уровнем качества используемых при их производстве материалов, и превосходным качеством сборки. Для всех моделей характерен эргономичный и инновационный дизайн, обеспечивающий удобство и безопасность использования инструмента во всех возможных условиях работы. Отдельно стоит отметить удобство рукоятки инструмента, которая благодаря продуманной форме идеально ложится в руку, а благодаря применению особых материалов никогда не выскальзывает.

Рукоять большинства моделей оснащена шестигранником, позволяющим зажимать отвёртку в рожковом или накидном ключе, чтобы повысить крутящий момент. Все модели могут оснащаться фиксатором винтов. Рабочая часть всех предлагаемых инструментов выполнена из специальных марок нержавеющей стали, сочетающих твёрдость, прочность и устойчивость к воздействию агрессивных сред. На некоторых моделях применена система лазерной гравировки Lasertip, создающая на рабочей поверхности инструмента особый микрорельеф, заметно повышающий сцепление инструмента с винтом. Это позволяет избежать соскальзывания инструмента, а также снижает необходимое для закручивания и откручивания усилие на несколько килограмм-сил.

Динамометрическая отвертка Wera

Рассмотрим динамометрическую отвертку wera предназначенную для закручивания винтов и контактов с моментом от 0,3 до 1,2Нм. В основном это небольшие клеммники. Биты в комплекте при покупке не идут. Поэтому либо пользуйтесь теми что у вас уже есть, либо докупайте отдельно.

Имеет быстрозажимной патрон для облегченной фиксации бит. Настройка момента производится в средней части отвертки.

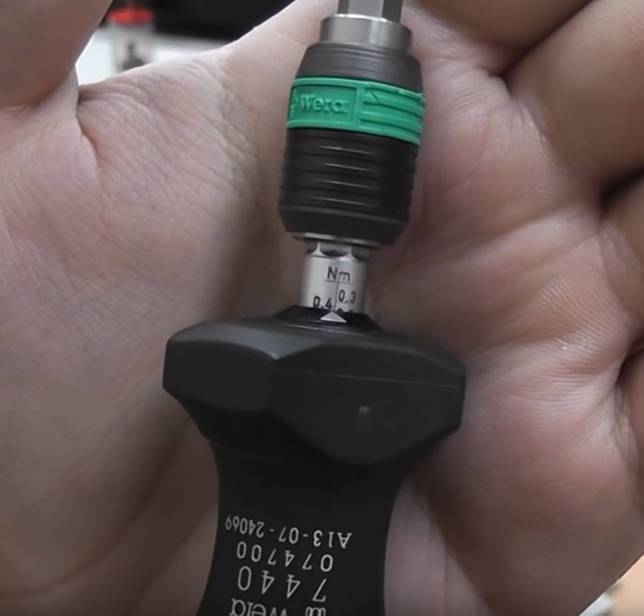

Отжимаете верхний элемент ручки вниз и поворачивая ее вокруг своей оси, выставляете нужный вам момент. Он определяется цифрой, которая должна появиться сразу на границе окончания ручки, напротив треугольной риски.

Окончание момента затяжки характеризуется щелчком. Он свидетельствует, что винт или клемма затянуты с выставленным по шкале моментом и дотягивать его более не нужно.

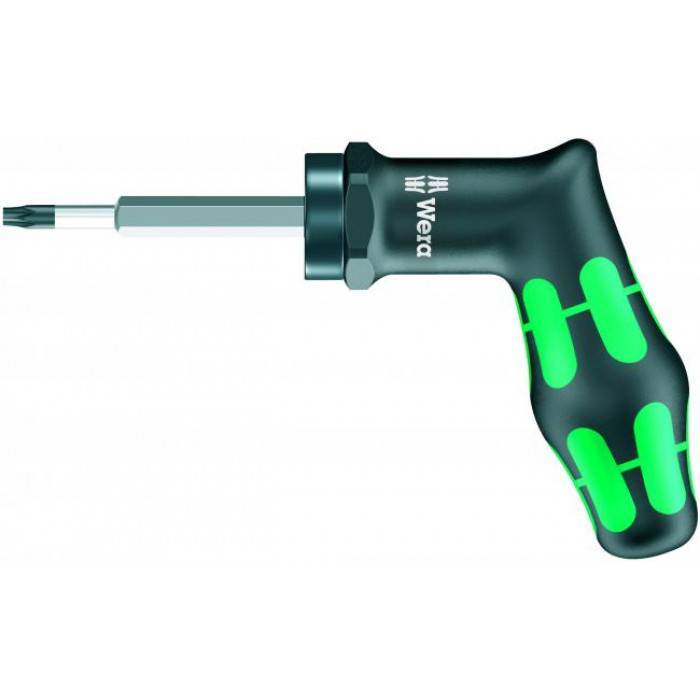

Для тех у кого рука проскальзывает при затяжке контактов есть отвертки пистолетной формы.Они в основном применяются для моментов от 3,0Нм и выше. Если 2,5Нм простой человек еще способен затянуть не особо упираясь, то для затягивания контактов выше 3,5Нм нужно прикладывать очень большие усилия.

Главный плюс и отличие Wera от большинства других подобных отверток — не нужно в комплекте иметь специальный установочный инструмент для выставления нужного момента усилия. Все это уже реализовано в самой отвертке.

В противном случае точность момента уже не гарантируется.

Цена на динамометрические отвертки Wera начинается от 8000 рублей только за саму ручку. Дорого это или нет? Решайте сами.

Представьте что вы делаете монтаж щитка на заказ. И в процессе подтяжки контактов у вас хрустнул или треснул 3-х фазный дифавтомат стоимостью десять тысяч? Единственный способ доказать заказчику и магазину свою «невиновность» и не попасть на серьезные деньги — это наличие динамометрической отвертки и ее правильное использование.

Ознакомиться с текущими цена и подобрать себе подходящую отвертку можно здесь.

Это интересно: Двухуровневые натяжные потолки в интерьере спальни

Виды отвёрток

Технический прогресс не стоит на месте, и чтобы всячески облегчить работу потребителям, было придумано несколько усовершенствованных и довольно востребованных видов отвёрток.

• Реверсивная отвёртка. Этот вид отвёртки оснащён трещоткой (храповым механизмом), который позволяет передавать крутящий момент от стержня к наконечнику, не перехватывая рукоять. Стержень свободно прокручивается в рукоятке. С помощью специального переключателя, в виде небольшого рычага, можно производить как отвинчивание, так и завинчивание. Среднее положение переключателя блокирует способность стержня прокручиваться, что даёт возможность пользоваться ею, как обычной отвёрткой.
• Отвёртки-вставки (биты). Отвёртки-вставки могут иметь разную длину, форму шлица и его размер, а также быть двусторонними. Они считаются расходным материалом для шуруповёртов или отвёрток-держателей, в которые вставляются. Отвёртка-битодержатель представляет собой рукоять со стержнем, на конце которого находиться специальное отверстие, в которое можно подобрать необходимую отвёртку-вставку. Крепление биты в отверстии происходит с помощью цангового зажима или с помощью пружинного или магнитного держателя. Имея отвёртку-битодержатель и набор необходимых отвёрток-вставок, вы сможете существенно сэкономить, так как вам не придётся покупать множество отвёрток под разные шлицы.
• Отвёртка с гибким валом. Данный вид отвёртки является весьма необычным, так как часть её стержня заменена гибким валом или угловой зубчатой передачей, что позволяет изменять угол наклона стержня и передавать крутящий момент от рукояти к наконечнику практически под любым углом. Это значительно облегчает работу в стесненных условиях или труднодоступных местах.

Как выбрать отвертку-трещотку

Что же нужно знать, чтобы купить изделие хорошего качества. Первоначально нужно определиться, для каких целей будет использоваться инструмент. Если планируется его применение в редких случаях, то для таких целей подойдут недорогие модели китайского происхождения

Выбирая рассматриваемые устройства, следует обратить внимание на такие параметры:

1. Конструкция стержня. Стержень должен быть изготовлен из хороших сплавов стали. На инструменте должны указываться его характеристики, поэтому показатели прочности должны быть в пределах от 47 до 52 единиц. Если значение прочности будет ниже, то велика вероятность того, что при работе стержень просто обломается. Значение прочности выше 52 единиц является неоправданным, и способствует удорожанию инструмента
2. Материал изготовления. Стержни и биты (если идут в наборе) должны изготавливаться из такого сплава, как Chrome-Vanadium. Именно из такого материала изготавливается множество современных гаечных ключей, обеспечивая их прочностью и надежностью
3. Рукоятка. От качества изготовления рукоятки зависит удобство пользования инструментом. Если производитель желает сэкономить на производстве изделия, то рукоятка не покрывается дополнительным слоем. Оптимальный вариант — это рукоятка с покрытием из полиуретана и прорезиненными вставками
4. Комплектация. Инструмент продается, как в наборе с определенным количеством бит, так и без них. Покупать отвертку отдельно рекомендуется только в случае, если имеются в арсенале сменные биты

Еще одним важным показателем является фирма-производитель. Покупка фирменных изделий говорит о качестве, но при этом покупатель переплачивает за фирму. Известно около 15 фирм, которые выпускают реверсные отвертки хорошего качества. Большинство изделий китайских фирм поставляются в неудовлетворительном качестве, поэтому уже после первого применения изделия, наблюдается выход из строя реверсивного механизма.

Реверсивный инструмент марки СИБРТЕХ

Одними из популярных производителей, выпускаемых рассматриваемые изделия, являются:

• Intertool
• ЗУБР
• Mastertool
• TopTul
• Makita
• Einhell
• Stanley

Изделие реверсивного типа хотя и не является обязательным инструментом в наборе у домашнего мастера, но при этом он никогда не будет лишней. С его помощью не только упрощается работа мастера, но еще и увеличиваются возможности. Средняя стоимость набора составляет от 2000 рублей. Встречаются изделия и дешевле, но в наборе их покупать не рекомендуется. В отдельном виде стоимость инструмента среднего качества составляет от 1000 рублей.

https://youtube.com/watch?v=vxC5FqgMX_E%3F

Публикации по теме

Ножовка по металлу ручная ее назначение виды и как выбирать

Устройство плоскогубцев: разновидности шарнирно-губцевого инструмента, его назначение и применение

Выбираем секаторы с храповым механизмом как наточить и отремонтировать инструмент

Ручные дрели и актуальность применения устаревших инструментов

Динамометрическая насадка

Как известно, винты на каждой розетке, автомате, клеммнике, имеют рекомендуемые моменты затяжки, превышать которые запрещено. На корпусах этого оборудования, обычно указывают с каким усилием можно закручивать винтовые контакты под провод.

В то же время и прослабленный контакт, затянутый с меньшим рекомендуемым значением, также опасен развитием пожара.

Именно поэтому и выпускаются специальные динамометрические отвертки.

В отвертке Wiha Speed E эта полезная функция также присутствует. Чтобы ее задействовать, просто устанавливаете между битой и рукояткой адаптер, на требуемый момент затяжки.

При ручной протяжке всех винтов и достижении расчетного усилия адаптера, раздаются щелчки. Это означает, что провод затянут так как нужно.

Ничего не отломится и не заискрится из-за ослабленного контактного пятна в месте подключения кабеля.

Таким элементарным способом, ваша отвертка автоматически превращается в динамометрическую. При этом электропривод также никуда не исчезает. Теперь вам не придется докупать отдельные виды подобных инструментов.

Зарядное устройство

Зарядное устройство ничем в принципе не отличается от подобных девайсов других производителей. Для визуального понимания, что происходит с батарейкой и в каком она состоянии, на корпусе имеются надписи:

горит красный светодиод — идет процесс зарядки

зеленый — аккумулятор заряжен на 100%

красный моргает — какая-то ошибка или неисправность

Зарядное устройство можно подключать как через сеть 220В, так и через любой аппарат имеющий разъем USB.

На одном аккумуляторе можно произвести 800 циклов отвинчивания-завинчивания. Хотя максимально возможный результат — 1200.

Однако крепеж бывает разной длины, диаметра, встречается нарушенная резьба и т.п. Поэтому лучше рассчитывать на гарантированные значения.

При этом, чтобы закрутить-открутить 800 винтов, электрику зачастую требуется несколько дней. Если вы конечно не собираете промышленные шкафы и электрощиты с сотнями клеммных сборок.

Функциональные особенности отвёрток

Некоторые отвёртки обладают не совсем обычными, но очень полезными, дополнительными функциями.

• Телескопическая отвёртка. С помощью особого строения стержня, напоминающего удочку, можно регулировать его длину, а специальный запорный механизм, надёжно зафиксирует необходимую длину. Наконечники таких отвёрток обычно магнитные, что позволяет работать в затруднительных условиях, или достать упавшую деталь в труднодоступном месте.

• Ударная отвёртка. Бывает так, что резьбовое соединение может заржаветь, застрять или быть покрытым краской. Демонтаж такого соединения провести не просто, потому что требуется приложить большое усилие. Для таких целей и существуют ударные отвёртки, которые выполнены из высокопрочных сталей. На рукояти таких отвёрток располагается наковальня для удара или хвостовик – для возможности захвата ключом, что позволяет увеличить рычаг и тем самым увеличить момент силы. Есть еще разновидность ударных отвёрток, которые имеют плоский хвостовик. При ударе молотком она преобразует ударное усилие во вращательное, что дает возможность прилагать ещё больший момент силы на ликвидируемый элемент.

• Точная отвёртка. Данный вид отвёрток используют при работе с небольшими деталями. Она имеет небольшие габариты и размер шлица до нескольких миллиметров, что позволяет провести работу максимально точно и аккуратно.
• Часовая отвёртка. Это самая небольшая разновидность отвёрток. Используется для ремонта и замены часовых механизмов. Размеры её наконечника иногда едва достигает одного миллиметра. На верхней части рукояти имеется плоская площадка, которая позволяет удерживать отвертку на одном месте одним пальцем, в то время, как стержень свободно проворачивается. Это позволяет производить отвинчивание или завинчивание мельчайших деталей без необходимости переставлять наконечник и обеспечивает высокую точность.
• Индикаторная отвёртка. Незаменимая вещь при выполнении работ, связанных с электричеством. Благодаря специальному, встроенному в рукоять механизму, индикаторная отвёртка позволяет выявлять наличие напряжения на элементе. На рукояти имеется специальный контакт, к которому необходимо приложить палец. Если деталь находится под напряжением – загорится встроенный светодиод.
• Диэлектрическая отвёртка. Более серьезный вид отвёртки, предназначенный для работы с электричеством. Рукоять выполнена из материала с высокими изоляционными свойствами, иногда таким материалом покрыт и стержень отвёртки, оставляя открытым только её наконечник. Подобное исполнение позволяет проводить работы даже на открытых клеммах высоковольтной аппаратуры, выдерживая напряжение до 1000 В.
• Аккумуляторная отвёртка. В рукоять такой отвёртки строен небольшой аккумулятор, позволяющий ей работать как шуруповёрт. Вам вообще не нужно прикладывать никаких усилий, а момент затяжки выйдет немного большим, чем при закручивании руками. Такой инструмент способен значительно ускорить процесс ремонта или сборки различных изделий.
• Динамометрическая отвёртка. Данный вид отвёртки применяется в высокотехнологических отраслях, авиации, механике, космонавтике. На рукояти таких отвёрток расположен небольшой экран, который позволяет измерить усилие затяжки, или специальная шкала, которая позволяет задать необходимый момент и произвести монтаж всех соединений с абсолютно одинаковым усилием.

Отвертка-зубило

Если вы когда-нибудь использовали отвертку как зубило, то знаете насколько это может быть травмоопасно. Специальная линейка от Wera серия 900, делает этот процесс намного безопаснее и комфортнее.

Ударная шапочка и вал, который проходит сквозь ручку, препятствуют срыву и излому лезвия.

Таким изделиями можно не боясь:

завинчивать

выдалбливать

отжимать и освобождать зажатые винты и гвозди

Фактически это мини стамеска со всеми преимуществами отвертки.

Среди ударных отверток есть модели с квадратной крышкой.

Туда вставляется ключ и придается усилие за счет дополнительного рычага.

Какой наконечник предпочтительнее?

Речь пойдет не о виде наконечника, а о материале его исполнения. Ведь от прочности наконечника зависит функциональность отвёртки. При длительном использовании, особенно при неправильном подборе вида отвёртки в соответствии к шлицу, наконечник быстро стирается, его грани могут крошиться и терять первоначальную форму. Работа таким инструментом приносит неудобство и значительно увеличивает количество времени, необходимое на ремонт или монтаж. Чтобы такого не случалось, многие производители используют для наконечника высокопрочные материалы, например, молибденовые стали или хромованадиевые сплавы. Многие отвёртки имеют магнитный наконечник, способный удержать небольшие детали, что будет очень удобным, при работе с мелкими саморезами.

Отвертка Wiha

Для автоматических выключателей и более крупного модульного оборудования применяют отвертки размером побольше. Например с моментом от 1 до 5Нм.

В комплекте Wiha для комфортной работы закупается:

• сама динамометрическая отвертка
• элемент держателя биты
• установочный инструмент
• биты

Процесс настройки момента несколько иной, чем у Wera. Настройка происходит изнутри, путем помещения настроечного элемента внутрь динамометрической отвертки. Проворачивая ее по часовой (увеличивая) или против часовой (уменьшая) стрелки, смотрим момент на шкале в середине отвертки.

Вытаскиваем установочный инструмент и ставим внутрь держатель бит. Отвертка готова к применению.

Чтобы затянуть контакты на автомате сначала в обязательном порядке используем простую отвертку, а уже дотягиваем до характерного щелчка динамометрической. Таким образом применять ее нужно практически в самом конце ремонта, когда весь распредшкаф собран, все оборудование установлено и контакты предварительно затянуты простыми отвертками. Только после этого выставляя нужные моменты, проходим заново все клеммы и винты.

Цена набора со всем необходимым для отверток Wiha в интернет магазинах начинается от 14000рублей.

Диэлектрические моментные изделия

Работа электрика не только требует точности, но еще и соблюдения техники безопасности

При электромонтаже немаловажно пользоваться отвертками динамометрического типа. Главное отличие таких изделий от обыкновенных моментных приборов – наличие изоляции ножки или стержня. Диэлектрические моментные изделия выпускаются различными производителями, но популярными являются:

Диэлектрические моментные изделия выпускаются различными производителями, но популярными являются:

• Wiha
• Wera
• Weidmuller

В электрике важна не только точность, но еще и безопасность. Помимо диэлектрического основания на ножке и рукоятке, такие изделия имеют антистатические компоненты, отводящие статический заряд.

Модификаций отверток существует очень много и мы не задумываемся о том нераскрытом потенциале, таящимся в этом незатейливом инструменте. Поговорим одинамометрической отвертке Wiha.

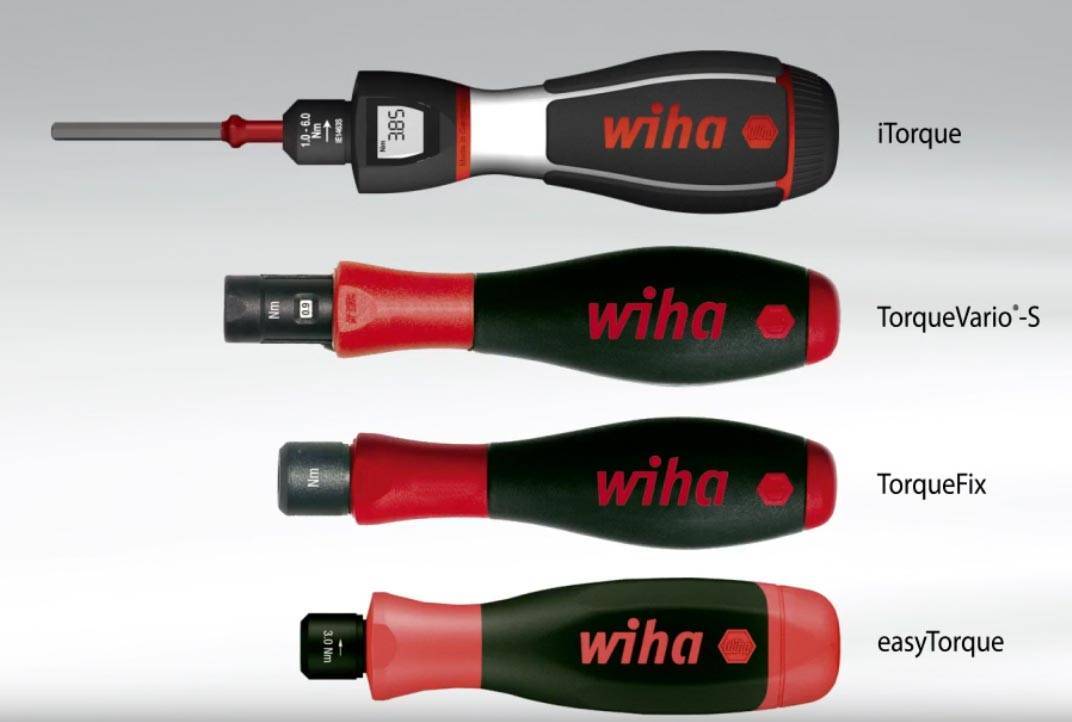

Внешний вид динамометрической отвертки Wiha почти, полностью, совпадет с классической моделью. Вы можете наблюдать аналогичные, составные части конструкции, такие как рабочий стержень и рукоятку для хвата рукой. Рабочая часть самого стержня может быть в форме блока, имеющего четыре или шесть граней. Эта конструктивная особенность подразумевает использование инструмента для манипуляций с крепежным материалом, у которого присутствует аналогичный шлиц.

Главной особенностью динамометрической отвертки Wiha необходимо назвать присутствующую возможность производить регулировку усилия рабочего затягивания. Для того, чтобы корректно определять устанавливаемый параметр, на внешней поверхности конструкции динамометрической поверхности Wihaнаходится шкала цифрового типа. Специальный, регуляторный рычажок выставляет требующийся, рабочий параметр. Осуществляется эта манипуляция путем закручивания до момента подачи характерного, звукового сигнала. Произведенный щелчок сигнализирует о том, что необходимый параметр затяжки установлен и инструмент готов к работе.

Незаменима динамометрическая отвертка Wiha на производственном конвейере, или же, при любом сборочном, серийном процессе. Именно этот инструмент способен, в данном случае, обеспечить абсолютно равнозначное усилие производимой затяжки.

Динамометрические отвертки Wiha:

• изготавливаются с использованием только проверенных и качественных материалов, прошедших строгие проверки качества. Потребитель может не беспокоиться о том, что инструмент прослужит ему долгие годы;
• эргономичная форма увеличивающая эффективность при интенсивном, ежедневном использовании инструмента;
• экологическая безопасность материалов инструмента, подтвержденная всеми необходимыми документами;
• невысокая стоимость, позволяющая воспользоваться отличным качеством и надежностью большому кругу мастеров;
• простота в освоении инструмента, позволяющая, даже начинающему мастеру, добиться неплохих, рабочих результатов.

Динамометрические отвертки Wiha имеют:

• возможность автоматического срабатывания;
• оптимизированное равновесие габаритов и размера рабочей ручки с интервалом крутящего момента;
• максимальная точность в соответствии с регламентами установленных эталонов;
• удобная для хвата ручка, выполненная из многокомпонентной пластмассы.

Не упустите момент и купите динамометрические отвертки Wiha по низкой цене в нашем интернет – магазине!

Устройство и виды динамометрических отверток

Прежде, чем говорить об устройстве отвертки, необходимо сказать о классификации динамометрического инструмента. На сегодняшний день существует три основных класса инструмента:

• Механический;
• Гидравлический;
• С электронной индикацией.

В механическом инструменте измерение и индикация момента силы производится с помощью механических устройств и шкал. В гидравлических (которые сегодня находят ограниченное применение) используется специальный жидкостный динамометр, измеряющий усилие по объему выдавленной жидкости. В электронном инструменте установлен модуль измерения момента силы и цифровой индикатор — это наиболее современный, но одновременно и дорогой инструмент.

Нужно отметить, что механический динамометрический инструмент часто называют предельным или «щелчковым»: такой инструмент позволяет установить предельное значение момента силы, при достижении которого происходит щелчок с одновременным прекращением передачи усилия.

Что касается отверток, то на сегодняшний день наибольшее распространение получили механические динамометрические отвертки — они наиболее просты в устройстве, надежны и обеспечивают достаточную для большинства работ точность установки усилия затяжки (погрешность лежит в пределах ±4–8%, но чаще встречается инструмент с погрешностью ±6%).

Типичная механическая динамометрическая отвертка состоит из нескольких основных частей:

• Динамометр (обычно пружинный — усилие измеряется по степени сжатия пружины, также встречаются рычажные и торсионные динамометры — в первых усилие измеряется по степени отклонения упругого рычага, во вторых — по степени скручивания жесткого стержня);
• Проскальзывающая муфта — узел, прекращающий передачу крутящего момента от отвертки к винту или болту при достижении установленного усилия затяжки;
• Механизм регулировки крутящего момент — обычно совмещен с муфтой, установка максимального крутящего момента производится с помощью кольца или конуса на корпусе отвертки. Часто отвертки оборудованы фиксатором, который предотвращает самопроизвольное изменение момента, обычно для установки силы затяжки фиксатор необходимо освободить, после установки момента — вернуть в исходное положение;
• Узел установки сменных бит — патрон (кулачковый, цанговый) или магнитная головка;
• Корпус — современные отвертки выполнены из ударопрочного пластика, имеющего антискользящее покрытие, также встречаются металлические отвертки.

Механическая динамометрическая отвертка включает в себя большое количество видов инструмента, который отличается по назначению и способу установки максимального момента силы.

По назначению:

• Динамометрические отвертки с установочной шкалой — такой инструмент оборудован шкалой, с помощью которой производится установка предельного усилия затяжки резьбового соединения, однако действующее значение момента силы не измеряется и не отображается;
• Динамометрические отвертки с измерительной шкалой — этот инструмент оборудован динамометром и шкалой (обычно часового типа), которая отображает действующее значение крутящего момента, что позволяет измерять степень затяжки уже закрученных резьбовых соединений (и, конечно же, производить затяжку новых соединений).

По способу установки предельного крутящего момента:

• С заранее установленным моментом силы — такие отвертки используются в производстве, они имеют одно или несколько фиксированных значений момента силы и не требуют настройки перед каждым использованием;
• Без шкалы — отвертки этого типа не оборудованы шкалой, а установка предельного крутящего момента производится с помощью специального механизма — торсиометра;
• С установочной шкалой — наиболее распространенный тип динамометрических отверток, они позволяют устанавливать крутящий момент по имеющейся шкале.

На сегодняшний день наибольшее распространение получили механические динамометрические отвертки с установочной шкалой, они широко используются и в промышленности, и в сфере ремонта автомобилей, и в быту. Такие отвертки чаще всего продаются в наборе с большим количеством сменных бит, адаптеров и других аксессуаров, что делает их по-настоящему универсальным инструментом, который редко остается без дела.
