Основные нюансы монтажа
Брус мауэрлата должен укладываться не дальше 50 миллиметров от наружней грани стены. В случае с двускатной кровлей брус должен укладываться параллельно коньку кровли, по всей оси стены на несущие стены дома.
Но также при его установке важно соблюдать горизонтальность укладки бруса, используя строительный уровень. При возникновении отклонения немедленно нужно применять меры, которые устранят этот недостаток. Брус под мауэрлат требуется подготовить, произвести обработку антисептиком и средством против горения
Перед закреплением уложите брус на его место и отметьте, где будут располагаться отверстия. Отдельные отрезки бруса нужно соединять прямым замком, дополнительно фиксируя гвоздями. А также дополнительно закрепляя его на углах прямым замком или косым прирубом. К доскам мауэрлат можно прикреплять при помощи уголков или металлических скоб. Все резьбовые соединения закручивайте при помощи контргаек или с подкладкой гровера и шайбы, а лишний отрезок шпильки подрезайте болгаркой
Брус под мауэрлат требуется подготовить, произвести обработку антисептиком и средством против горения. Перед закреплением уложите брус на его место и отметьте, где будут располагаться отверстия. Отдельные отрезки бруса нужно соединять прямым замком, дополнительно фиксируя гвоздями. А также дополнительно закрепляя его на углах прямым замком или косым прирубом. К доскам мауэрлат можно прикреплять при помощи уголков или металлических скоб. Все резьбовые соединения закручивайте при помощи контргаек или с подкладкой гровера и шайбы, а лишний отрезок шпильки подрезайте болгаркой.
Блиц-советы
- Для того чтобы крепежные болты не утапливались в древесине, под них нужно подкладывать металлические шайбы.
- Для соединения деталей запил выполняется на стропильных досках. Это поможет избежать деформации мауэрлата.
- Для распила дерева используются специальные инструменты, предназначенные именно для таких работ. Использовать болгарку с пильными дисками в данном случае не рекомендуется.
- Для монтажа арматурного пояса необходимо установить опалубку.
- Для создания надежной конструкции кровли монтаж мауэрлата обязателен. Это обеспечит прочность конструкции кровли и всего строения, а, следовательно, гарантирует и безопасность.

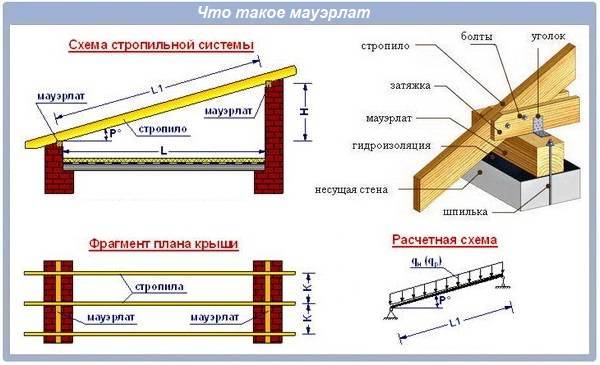

Мауэрлат – что это такое и всегда ли он нужен? Фото
У строителей, как и у большинства профессионалов, множество хитрых словечек, нередко вводящих в ступор простых обывателей. О том, что такое «цоколь», известно почти всем. А вот что такое мауэрлат и для чего он нужен — немногим. Итак, откроем вам тайну: мауэрлат — это то, на что опирается крыша, точнее — вся её стропильная система. Фактически это основание, фундамент крыши, который объединяет все ее элементы в единую конструкцию.
Мауэрлат выполняет две функции:
- Компенсирует распирающее усилие от стропил.
- Удерживает крышу на стене.
Если на крыше есть снег, особенно подтаявший, то сила тяжести, им порожденная, ослабляется на величину синуса угла ската крыши. Кроме уменьшения воспринимаемой нагрузки, скат изменяет и направление силы, действующей на него. Оно становится не вертикальным, а направленным немного в сторону, наружу. Это и есть распирающее усилие.
Его величина может быть столь значительна, что если стена сложена из дискретного материала (кирпича, газобетонных блоков, бетонных панелей), то закрепленное прямо на ней стропильное дерево может разрушить кладку. Решением проблемы является закрепление по верхнему краю стены длинной балки – мауэрлата. К ней и крепится стропильная система крыши. Для надежности мауэрлат укладывается по всему периметру верхнего края капитальной стены, образуя прочную раму.
Скат крыши, кроме уменьшения давящего усилия, еще и уменьшает и парусность кровли. Однако не настолько, чтобы быть абсолютно уверенным, что крышу не унесет порывом ветра. Для компенсации отрывающего усилия мауэрлат должен быть прочно закреплен на стене.
Мауэрлат устраивается как отдельная конструкция только в домах, капитальные стены которых сложены из кирпича, газобетонных блоков, бутового камня, самана и прочего «дискретного» строительного материала. В деревянных домах мауэрлатом может быть последний венец, особо прочно закрепленный на предыдущих. Нет необходимости устраивать такую особую конструкцию и в каркасных домах.
А в этой статье рассказывается о том, как крепить стропила к мауэрлату.
Проектирование крыши
Строительство кровли крыши начинается с расчетов стропильной системы и материалов для кровли. Стропильная система состоит из бруса и досок. Конфигурация конструкции зависит от выбранного типа крыши, она может быть односкатной, двух- или четырехскатной, с прямыми или ломаными скатами.
При расчете мощности стропильной системы и шага установки стропильных ног, важно учесть нагрузки на кровлю, которая суммируется из отдельных нагрузок:
- собственный вес каркаса крыши;
- вес элементов кровельного пирога;
- снеговая нагрузка, характерная для региона;
- ветровая нагрузка;
- примерный вес людей, ремонтирующих или обслуживающих кровлю;
- запас надежности на случай катаклизмов (ураганный ветер, повышенное количество осадков).
Снеговая и ветровая нагрузка зависят от климатических особенностей региона (что требует вводить поправочные коэффициенты при расчетах), а также от угла наклона скатов крыши.
При расчете материала на крышу важно учитывать рабочие размеры листовых кровельных материалов, так как они укладываются внахлест. Чтобы минимизировать отходы утеплителя и упростить его монтаж, шаг стропил рекомендуется выбирать с учетом подходящей ширины теплоизоляционного материала. Расчет строительства крыши можно вести самостоятельно, используя соответствующие таблицы из справочной литературы, либо прибегнув к специализированному калькулятору, которых в сети интернет предостаточно
Расчет сложных крыш рекомендуется доверить профессиональному архитектору
Расчет строительства крыши можно вести самостоятельно, используя соответствующие таблицы из справочной литературы, либо прибегнув к специализированному калькулятору, которых в сети интернет предостаточно. Расчет сложных крыш рекомендуется доверить профессиональному архитектору.
При расчете стоимости возведения крыши количество каждого из основных материалов умножается на его стоимость и к полученному значению прибавляется 10%. Нельзя забывать и о расходных материалах – крепеже, герметике и т.д. В общую стоимость также входит транспортировка материалов.
Подготовка пиломатериала
Строительство крыши дома выполняется на основе детально разработанного проекта, в котором указаны длина и сечение всех элементов конструкции, а также принципы выполнения узлов крепления.
Для монтажа каркаса важно использовать хорошо просушенный (влажностью до 15%) пиломатериал высокого качества – без сколов, трещин и других дефектов. Это гарантирует необходимую надежность стропильной системы, а также исключает деформацию ее элементов в процессе эксплуатации. Каркас крыши преимущественно возводится из древесины хвойных пород, так как этот материал отличается прочностью, устойчивостью к гниению, долговечностью
Каркас крыши преимущественно возводится из древесины хвойных пород, так как этот материал отличается прочностью, устойчивостью к гниению, долговечностью.
Чтобы повысить огнестойкость и защитить деревянные элементы каркаса от повреждений микроорганизмами, перед установкой их обрабатывают специальными огнеупорными и антигрибковыми средствами. Огнебиозащитный состав наносится в два слоя, при этом второй слой можно наносить лишь после того, как полностью впитается и высохнет первый. К монтажу деревянных частей каркаса приступают после их полного высыхания.
В стропильной системе могут быть задействованы и элементы, выполненные из металлопроката – уголки, швеллера. Но металлические конструкции при самостоятельном возведении крыши используются достаточно редко, так как их монтаж требует использования сварочного оборудования.
Способы крепления мауэрлата к стене
Крепление бруса к стене дома должно быть максимально прочным и неподвижным. Существует несколько основных способов крепления мауэрлата к несущей стене:
- крепление с помощью стальной проволоки;
- крепление с помощью анкеров, вмурованных в армопояс под мауэрлат;
- крепление с помощью шпилек, вмурованных в кладку.
Рассмотрим эти способы по порядку.
В процессе кладки, за три-четыре ряда до верха стены, между кирпичами продевают сложенную в несколько раз стальную проволоку так, чтобы середина находилась внизу под кирпичами, а концы свободно выходили наружу. Длина берется с таким запасом, чтобы хватило продеть проволоку сквозь брус и затянуть (скрутить). Количество таких обвязок строго не регламентировано, однако их не должно быть меньше, чем стропил.

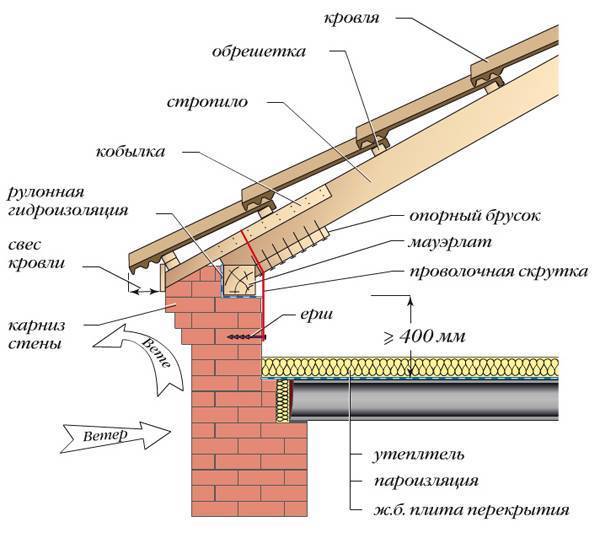

Мауэрлат притягивают к стене стальной проволокой
В случае, если на стене сооружают армопояс, крепежные элементы для мауэрлата следует заложить заранее. Вообще сооружение армопояса — весьма полезное решение, так как он значительно укрепляет коробку здания, выравнивает верхний венец стен по горизонтали и является важным элементом жесткости конструкции.
Крепление мауэрлата к газобетону выполняется только через армопояс, так как сами блоки слишком мягкие и не предполагают монтаж анкерных или каких-либо других креплений.
Самый удобный способ устройства армопояса на газобетоне — это использование U-образных блоков, которые устанавливают так, чтобы образовался непрерывный желоб по всему периметру внешних стен сооружения. На угловых блоках делают пропил таким образом, чтобы желоб не прерывался, и не было промежутков в его стенках.
Далее собирают арматурный каркас (чаще всего используют арматуру толщиной 12 мм, связанную поперечными перемычками толщиной 6 мм), который закладывают в желоб и заливают бетоном. Заливать бетон следует вкруговую за один заход, чтобы конструкция получилась монолитной.
Вернемся к анкерам. На этапе, когда армопояс установлен в желоб или опалубку, к нему привязывают анкера с резьбой вязальной проволокой. Следует помнить, что анкера должны быть выставлены по линии максимально ровно.

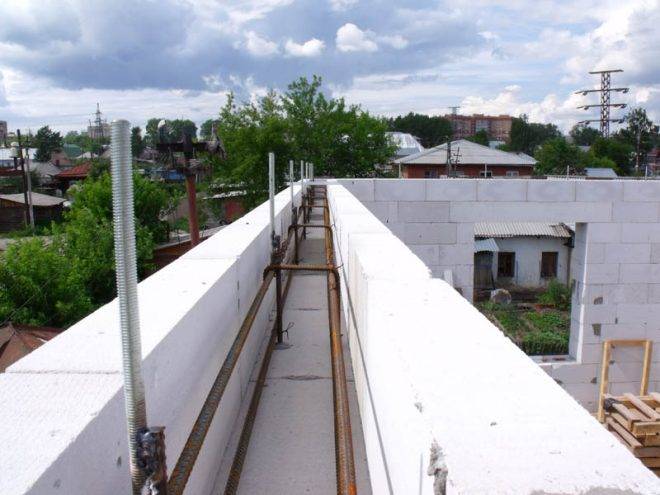

Шпильки устанавливают в линию по шнурку и привязывают к каркасу
Также важно выставить их как можно ближе к вертикальному положению, перпендикулярному горизонтальной плоскости. Армопояс удобно заливать в U-блоки. Армопояс удобно заливать в U-блоки
Армопояс удобно заливать в U-блоки
Каркас для армопояса собирают из арматуры на 12 и укладывают в опалубку по всей длине армопояса.
Количество анкерных креплений не должно быть меньше количества стропил. Также необходимо заранее продумать места расположения анкеров, чтобы они не совпадали с местами крепления стропильных ног.
Укладка каркаса
Когда бетон застывает, анкерные болты оказываются намертво вмурованными в пояс и привязанными к арматурному каркасу железобетонной конструкции, что является максимально прочным и жестким креплением из всех возможных. Впоследствии мауэрлат просто надевается на шпильки заранее просверленными отверстиями и притягивается к стене двумя гайками с шайбой.
Также иногда вместо армопояса в стене устраивают т.н. монолитные подушки или пробки. Длина таких подушек не превышает 400 мм и чаще всего делается в кирпичных стенах. Это как бы «ямы» в кладке, которые также содержат металлоконструкцию (решетку) из прутка или тонкой арматуры, к которой привязывают анкер и заливают бетоном.
Для легких крыш и домов небольших размеров, когда на кровлю не предполагается воздействие значительных усилий и нагрузок, для крепления мауэрлата используют вмурованные в кладку шпильки. Эти шпильки представляют собой Г-образные металлические болты или болты, приваренные к металлическому квадрату 50×50 мм (размер может колебаться).
Шпильки вмуровывают в процессе кладки стен
В процессе возведения стены шпильки вмуровывают в кладку за несколько рядов до верхнего края, с расчетом длины, которой хватит на толщу бруса и контргайку. Далее технология напоминает анкера: когда кладка застывает, на шпильки надевают брус и притягивают его гайками. На самом деле существуют и другие способы крепления, но на них мы подробно останавливаться не будем. Трех перечисленных способов вполне достаточно, чтобы крепко и надежно закрепить мауэрлат на стене дома.
Принципы крепления стропил к мауэрлату
Основной принцип крепления – это подбор качественных материалов и установка строго по правилам
Стоит большое внимание обращать на запилы. Их нужно производить ровно, прилегание деревянных деталей должно быть максимально плотным

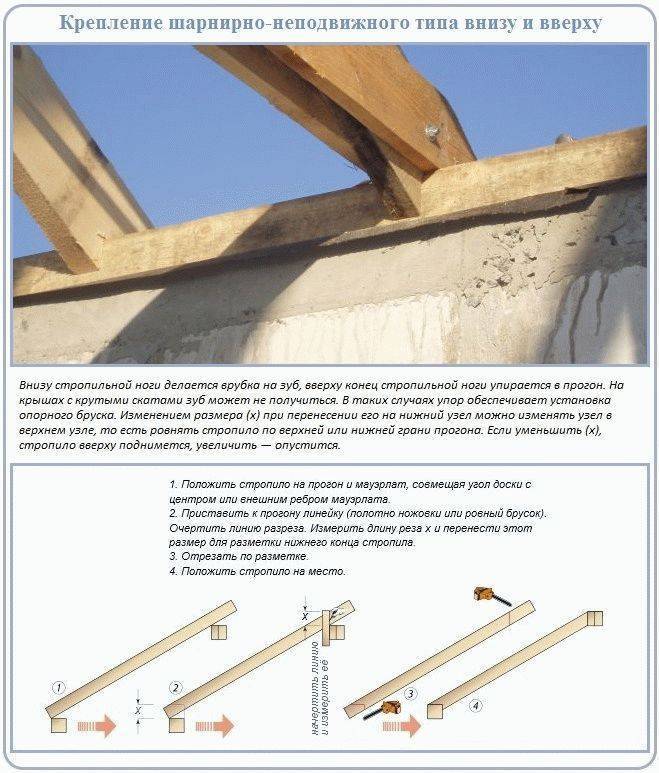

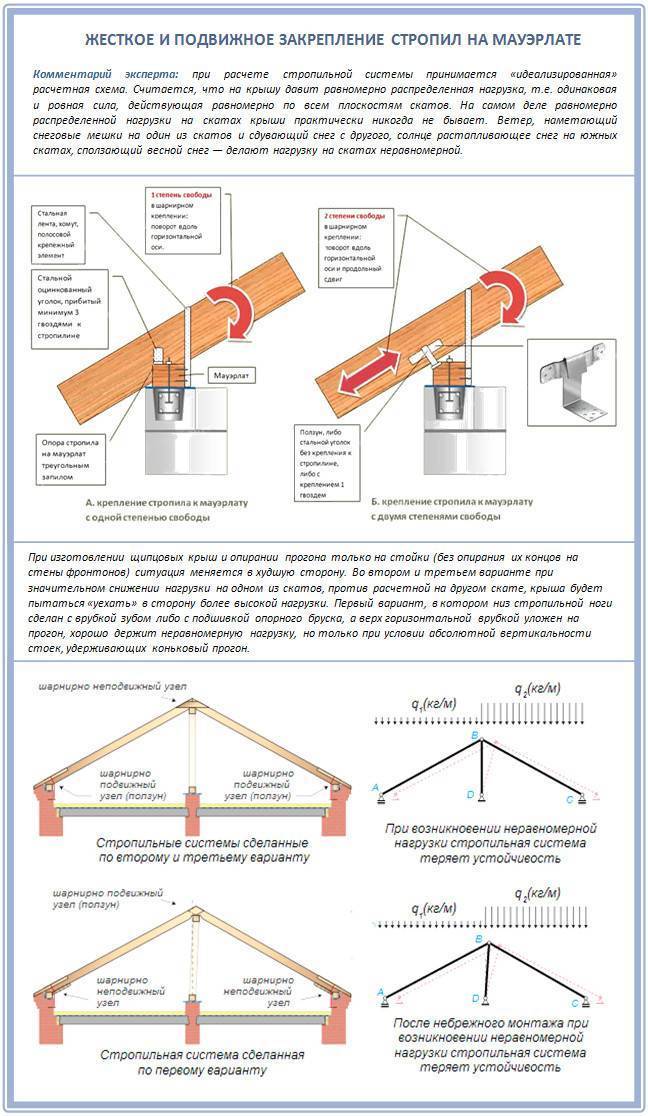

Варианты крепления: при креплении стропил жестким методом нужно учесть, что дерево – материал подвижный. В дождливую погоду оно расширяется, а в жару сжимается. При слишком жестком креплении возможны разрывы.

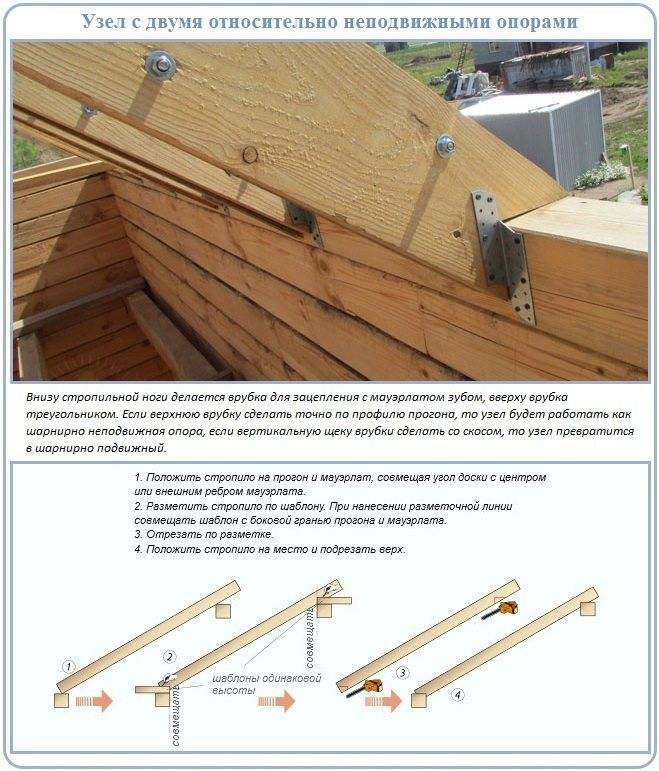

Узел шарнирного крепления использует два вида степеней свободы. При этом допускается смещение или поворот балки стропила по отношению к мауэрлату.
Материалы и инструменты для крепления
Перед началом работ нужно приготовить следующие инструменты:
- Собственно, сам брус сечением 150*150 (это минимально);
- Рубероид;
- Дрель;
- Молоток;
- Разводной ключ;
- Уровень;
- Брусья стропил;
- Крепежные детали.
План и чертежи двускатной кровли
Сложно представить постройку без надежной крыши над ней. Любая кровля является основой, главным гарантом неприкосновенности вещей в доме, сохранности имущества. Она является главным защитником от дождя и снега, ветра. После ее возведения можно переходить на следующий этап, подразумевающий внутренние работы. Сделав эту часть ненадежной, не приходится говорить о полноценном жилище. Двухскатная крыша, возведенная своими руками, является вариантом, наиболее простым и функциональным среди других видов кровли.
Части крыши Существует несколько вариантов крыш, одна из которых – двускатная. Для возведения не потребуется много таланта, так как данный тип кровли является самым простым. Состоит элемент жилища из частей, указанных на рисунке: » alt=»»> Состоит конструкция из следующих частей: Конек. Верхняя часть, которая соединит 2 ската. Стойка. Установка, служащая для перераспределения веса от верха к низу кровли. Делать ее необходимо из качественных материалов. Лежень. Брус, расположенный горизонтально. Соединяет стойку и несущую стену.

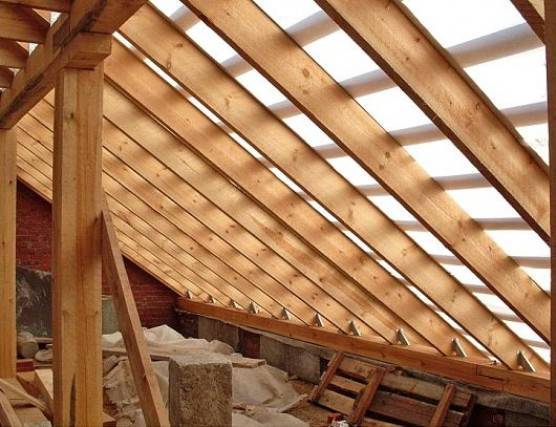

Вид кровли изнутри
Начало конька
Начало конька Подкосы. Эти доски закрепляются под небольшим углом. Служат для перераспределения веса от стропил к несущим элементам внизу.
» alt=»»> Стропильная нога. Эти элементы образуют видимый контур в форме треугольника. Служат для удерживания кровельного покрытия. Чем оно будет тяжелей, тем чаще необходимо прокладывать стропила. Кобылки. Доски, которые удлиняют стропила. Необходимы для создания свеса с двускатной крыши, по строительным нормам который должен быть не меньше 0,5 м.
Простая двускатная кровля
Кобылки в схематическом виде
Различие между стропилами План кровли двухскатной крыши и чертеж вполне реально выполнить своими силами. Сконструировать все элементы можно несколькими способами. Различие составляет стропильная система, используемая для возведения. Бывают следующие виды стропил:
- Наслонные. Здесь необходима установка дополнительных опорных балок, располагаемых посередине несущих стен. Стропила часть нагрузки будут отдавать внутренним устройствам, чтобы облегчить вес. Используется тип стропил, если крыша, возведенная своими руками, тяжелая, при больших площадях жилища, существенных расстояниях до стен (более 10 метров).

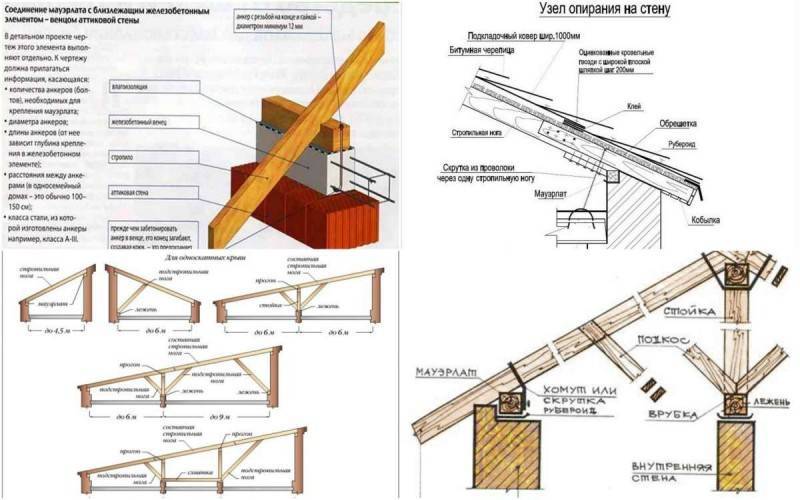

Виды стропильных систем
Крепление мауэрлата к кирпичной стене
Укладку мауэрлата на такие стены проводят по всему периметру, с размещением ближе к внутренней стороне. Снаружи деревянный элемент защищается небольшим выступом стены. Место для укладки мауэрлата необходимо подготовить еще на этапе возведения стен. Также необходимо заранее определиться с методом крепления.
В зависимости от выбора, меняются некоторые операции подготовительных работ:
- Крепление мауэрлата проволокой. Проволоку катанку необходимо заложить между кирпичами за три ряда до края стенки. Ее вмуровывают в кладку. Длину проволоки подбирают такой, чтобы ее хватило для обвязки бруса. Количество мест закладки проволоки должно соответствовать количеству стропильных ног.
- Закладка деревянных пробок. В кирпичную кладку закладывают деревянные пробки, по размерам равные одному кирпичу. При этом эти элементы необходимо обязательно обработать антисептиками. Пробки можно закладывать непосредственно под мауэрлатом или через один ряд кирпича. Но делать это необходимо ближе к внешней плоскости стены. Мауэрлат фиксируют по заложенным пробкам с использованием металлических скоб. В этом случае количество креплений также должно соответствовать количеству стропильных ног (прочтите также: «Мауэрлат: размеры и особенности крепления»).
- Арматурные анкера для крепления мауэрлата. В кирпичную кладку вмуровывают арматуру на высоте не менее трех рядов до ее конца. Диаметр арматуры должен быть не менее 10 мм. Ее изгибают в форму буквы Г. Короткий край не должен быть меньше 25 см. Именно этот участок арматуры закладывают в кладку кирпича. Длинный край при этом вертикально торчит из стены. Размещают арматуру в места осевой разметки мауэрлата. Длина вертикального куска арматуры должна быть достаточной для того, чтобы пройти через мауэрлат и выступить из него на 25 см. В брусе высверливают отверстия, через которые его надевают на арматуру. Затем ее загибают и фиксируют гвоздем. Как и в предыдущих двух случаях, количество креплений должно быть равным количеству стропильных ног.
Крепление мауэрлата к армопоясу
Для зданий, которые строятся из ячеистых блоков бетона или сборных панельных конструкций, монтаж мауэрлата обязательно требует установку армопояса своими руками. Укладывая арматуру в опалубку, необходимо заложить шпильки диаметром от 10 мм с нанесенной резьбой и приваренной внизу поперечиной.
Шпильки размещают равномерно по площади армопояса. Их количество должно быть равным или большим числа стропильных ног. Из армопояса шпильки должны торчать на длину толщины мауэрлата и дополнительных 4 см для затяжки двух гаек. Нанося разметку расположения резьбовых креплений, на мауэрлате необходимо отметить места установки стропил. В идеальном случае крепление мауэрлата к керамзитобетонным блокам располагается ровно посередине между стропильным ногами
Также важно избегать совпадения крепления с местом установки опоры (прочтите также: «Как крепить мауэрлат к газобетону»).
Крепление мауэрлата на армопояс, подробнее на видео:
Требования к мауэрлату
Выполнять мауэрлат следует из такого же материала, как и всю стропильную систему. Это значит, что в случае стропил из дерева и основание для них должно быть деревянным, а если кровля монтируется из металла, то лучшим вариантном для мауэрлата будет двутавр либо швеллер. Стоит сказать, что довольно часто в каркасном строительстве не используется отдельная балка для крепления стропил, в этом случае функции мауэрлата принимает на себе верхний венец стены, который обвязывается с 2-4 нижерасположенными бревнами. Так как кровля сама по себе имеет большой вес, то мауэрлатная балка не должна быть слишком большой, но со своими задачами она должна справляться в течении долгих лет. Опытным путем установлено, что оптимальным решением будет использование бруса с квадратным сечением со значением 10 или 15 см, а также с прямоугольным — 10х15 см или, 15х8 см, читайте подробнее про размеры мауэрлата. Круглые бревна использовать не целесообразно, так как они не дадут максимально прочного сцепления и придется приложить много усилий для выравнивания нижней части. Если все-таки принято решение монтировать мауэрлат из бревна, то стоит выбирать изделие с диаметром в 18 см.
Как правило, укладка мауэрлата производится сплошным рядом вдоль стен. Однако, в том случае, если стропила устанавливаются с шагом в 150 см, допускается монтаж основания сегментами, то есть под каждую из ног
Кроме того, важно брать во внимание способ установки стропильной системы, полезно знать: способы крепления стропил к мауэрлату. Принято различать два варианта:
скользящий монтаж, при котором стропила лишь немного опираются на мауэрлат, а их край свободно свисает;
монтаж в упор, то есть конец стропил упирается в мауэрлат, такое крепление напоминает пазо-гребневое замковое соединение, однако, важно иметь в виду, что запилы следует делать в стропилах, а не в самом мауэрлатном брусе, так как это может привести к ослаблению его прочностных характеристик.
скользящий монтаж, при котором стропила лишь немного опираются на мауэрлат, а их край свободно свисает;
монтаж в упор, то есть конец стропил упирается в мауэрлат, такое крепление напоминает пазо-гребневое замковое соединение, однако, важно иметь в виду, что запилы следует делать в стропилах, а не в самом мауэрлатном брусе, так как это может привести к ослаблению его прочностных характеристик.
Не стоит забывать об обработке деревянных поверхностей защитными средствами от огня, влаги и жучков. Кроме того, использовать необходимо только качественные балки, высушенные правильным образом. Что касается вопроса, как крепить мауэрлат, то ответ зависит от материала изготовления стен дома. Например, для строений из бетона не предусматривается дополнительная балка, так как такие стены способны выдерживать довольно высокие нагрузки
В деревянной постройке верхний венец будет выполнять функцию мауэрлата, конечно, важно его укрепить и тогда стены отлично справятся с оказываемым на них давлением. Для щитовых построек также не требуется мауэрлатная балка, так как не предполагается устройство тяжелой кровли. Однако, что касается кирпичных домов или строений из газобетонных блоков, то здесь имеется несколько способов монтажа мауэрлата
Однако, что касается кирпичных домов или строений из газобетонных блоков, то здесь имеется несколько способов монтажа мауэрлата.
Монтаж мауэрлата кровли
Установка мауэрлата может проводиться с армирующим поясом или без него. Первый вариант оптимален для недостаточно прочных стен, что случается редко. Поэтому наиболее распространён монтаж без армирующего пояса.

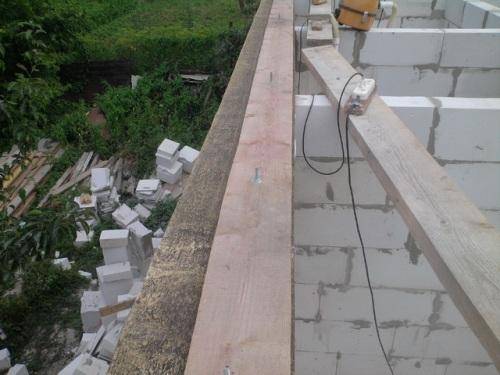

К стенам мауэрлат крепится анкерами, но возможны и другие крепления
Фиксация к кирпичной стене
Перед креплением мауэрлата на кирпичную стену укладывают гидроизоляционный материал, края которого после монтажа фиксируются скобами на брусьях. И также можно обработать края стен битумом, а затем проводить укладку досок. Это позволяет защитить основу от гниения и деформации. Дальнейшие действия заключаются в следующем:

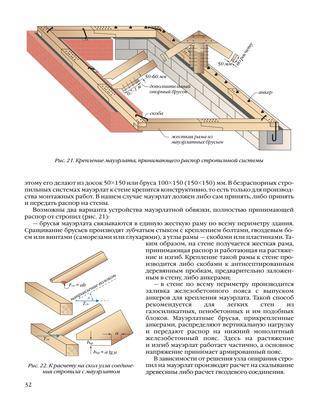

- Брусья связывают в единую жёсткую раму путём сращивания, которое проводится косым прирубом и фиксацией гвоздевым боем или болтами.
Брусья мауэрлата сращивают вдоль стен и скрепляют на углах
Концы болтов должны быть достаточно длинными для накручивания гаек
Мауэрлат также можно обработать защитной морилкой для предотвращения коррозии
Крепление основы для кровли может проводиться с армопоясом. Для этого по краю стен сооружают заливку бетоном армирующей конструкции из прутьев, уложенных по длине стен и скреплённых в прямоугольные конструкции. Опалубка для заливки состоит из досок, прикрученных с наружней и с внутренней стороны стен. Внутрь заливают бетон на арматуру и выжидают время фиксации, составляющее от 5 суток.
Ширина армопояса не должна превышать толщины стены
Видео: крепление мауэрлата на армопояс
Соединение брусьев между собой
Мауэрлат может состоять из толстых брусьев, скреплённых между собой методом проруба или запила в половину толщины элементов. Если же для основы используются доски размером 150х50 мм, то их укладывают по три штуки в ряду. Между собой элементы тщательно фиксируют прочными саморезами, дополнительно устанавливая на анкера.
Видео: сращивание брусьев
Внутренняя теплоизоляция мауэрлата
В результате сооружения основы для крыши образуются небольшие мостики холода, которые существенно влияют на атмосферу внутри помещения. Например, область соприкосновения пола чердака и мауэрлата часто является такой зоной. В подобных ситуациях необходимо тщательное утепление.
Для утепления важно определить зоны, через которые поступает холод
Перед укладкой утеплителя все деревянные элементы нужно обработать антисептическим составом для предотвращения развития грибка. В качестве утепляющего компонента наиболее часто используют минеральную вату, а также популярны плиты пенополистирола, стекловолокнистые материалы, пенополиуретан. Плиты материала просто укладывают и приклеивают на поверхности необходимых зон. Эффективным решением является напыляемый утеплитель, а именно — пенополиуретан.
Особенности гидроизоляции
Предотвращение попадания влаги на конструкцию основания кровли — важный момент строительства. Гидроизоляция защищает брус от гниения и сохраняет целостность стропильной системы. Для этой цели брус мауэрлата оборачивают несколькими слоями рубероида или одним слоем гидроизола. Дополнительную защиту обеспечит предварительная обработка досок морилкой или другими антисептическими и противопожарными средствами, предназначенными для древесины.
Рубероид и битум являются популярным вариантом гидроизоляции
Минимальное количество стыков, высокое качество древесины, отсутствие трещин являются важными условиями для длительного срока службы мауэрлата. В таком случае гидроизоляция хорошо защитит материал и сделает конструкцию прочной.
О мауэрлате
Двигаясь по периметру стен, укладывают мауэрлат. На нём будут располагаться стропила. Его задача прочно связать крышу со строением. Чтобы её не сорвал ураганный ветер. Благодаря мауэрлату нагрузка равномерно распространяется на стены дома.
К монтажу старайтесь подходить ответственно. Бывает, что дом строят, не используя мауэрлат, что тогда происходит? Стропила закрепляют на балках перекрытия, конечно, если они прочные. Выходит, что крыша своим весом давит на те места, о которые опираются и стропила. Мауэрлат выгодно отличается тем, что распределит равномерно нагрузку на стены.
Виды стропильных систем для двухскатной крыши
Наслонная
Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат.
Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны. Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса.
Стропильные ноги наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наслонная стропильная система позволяет перекрывать дома шириной до 14 метров.
Наслонная система двускатной кровли
Безраспорные схемы и узлы врубок
Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.
Простая безраспорная система двускатной крыши с наслонными стропилами
Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки
Глубина врубки — не более 0,25 ее высоты.
Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.
Такую схему без наличия опыта делать не рекомендуется: при малейшей неточности выполнения появляются распорные силы и конструкция становится нестабильной.
Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

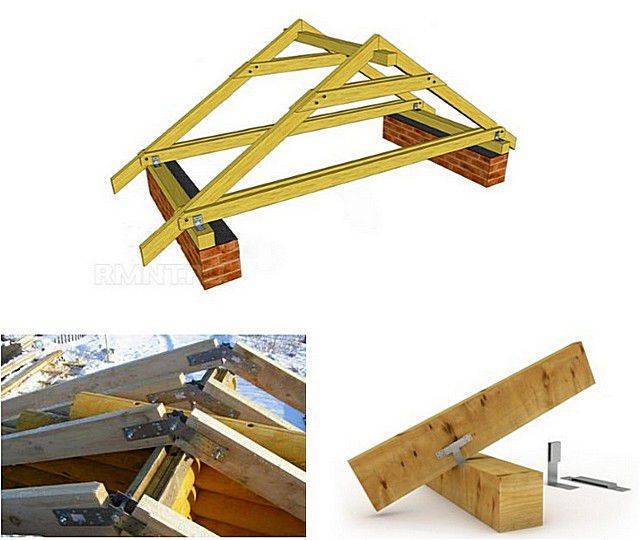

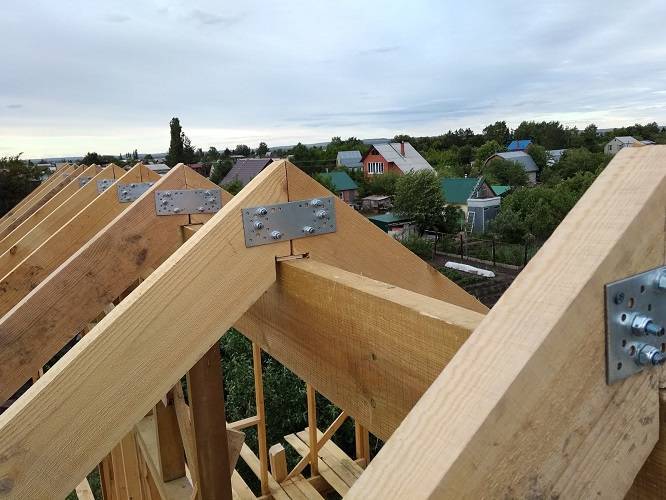

Вариант крепления стропил без распора на стены
Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках
Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.
Висячие стропила
Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.
Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.
Схема висячих стропил двускатной крыши
Для небольших домов
Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).
Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы
Комбинированная
Сочетая в себе лучшее от той и другой системы, признана самой надежной. Применяют ее в случаях, когда внутри помещения в качестве опоры внутри дома используются не стены, а колонны. Тогда висячие и наслонные стропила можно чередовать, чтобы усилить конструкцию за счет дополнительных элементов, не увеличивая расход строительных материалов.
Комбинированная стропильная система
Устройство стропильной системы крыши
Проводить работы необходимо в светлое и теплое время. В дождь такие работы не проводят.
Для устройства системы мауэрлата используют балки сечением 150 – 200 миллиметров.
Для тех, у кого стены дома нестандартны, берут балки сечением равным 1/3 толщины стены. Тонкие брусья не подойдут, а более толстые окажут «медвежью услугу», утяжеляя конструкцию.
При стыковке балок стараются максимально увеличить длину каждой. Например, если длина стены составляет 9 метров, а исходный материал имеет длину 6 метров, лучшим вариантом будет скрепить две балки длиной 5 и 4 метра соответственно, а не 6 и 3 метра.
Укладку производят с использованием рубероида. Каждую балку оборачивают в него и прочно закрепляют. Это защитит балки от влаги и предотвратит их гниение. Помимо рубероида можно использовать любой другой гидроизоляционный материал. Производят укладку по внутренней стороне несущей стены.
Соединять балку, уложенную по длине, с балкой поперечной нужно путем запила «в полдерева». В этом месте в высверленное отверстие забивается шкант.
Чтобы мауэрлат был надежно закреплен, заранее вшивают в бетонную стяжку крученую проволоку. Позже именно ею будет закреплена балочная конструкция.
Предназначение мауэрлата
Мауэрлат служит для того чтобы надежно связать между собой коробку дома и конструкцию крыши и кровли. Кроме того, он предназначен для равномерного распределения по всему периметру строения статических нагрузок от веса крыши, состоящей из массивной стропильной системы и кровельного «пирога».
Мауэрлат одновременно выполняет сразу несколько функций
Еще одной задачей, которую призван выполнить этот элемент стропильной системы является противодействие нагрузке от парусности крыши, которая может способствовать повреждению конструкции или даже ее срыва во время сильного ветра. Одним словом, крыша «привязывается» к стенам.
Можно встретить крыши, стропила которых уложены на верхнюю часть стен или закреплены к балкам перекрытия без установки мауэрлата. В этом случае нагрузка от стропильных ног будет сконцентрирована в местах их опоры без распределения на всю стену, что может со временем привести к повреждениям стеновой конструкции.
Так как мауэрлат – это связующее звено между конструкциями, изготовленными из разных по характеристикам материалов, и на него выпадают высокие нагрузки, к его монтажу нужно подойти с особой ответственностью.
