ЦЕНЫ ВКЛЮЧАЮТ В СЕБЯ ГОС. ПОВЕРКУ!
МЫ ГАРАНТИРУЕМ МЕТРОЛОГИЧЕСКОЕ КАЧЕСТВО ПРИБОРОВ С ХРАНЕНИЯ!: Все динамометры с хранения от ООО “МЕГАТОНН” перед отгрузкой проходят внутреннюю метрологическую проверку, государственную поверку, и имеют гарантию 1 год как на новое оборудование.
В комплектацию динамометров с хранения входит: паспорт, заводские адаптеры на растяжение (+доп. комплектация для серий “с крюком”), упаковка (кейс/коробка/ящик), свидетельство о поверке.
Акция на динамометры ДПУ с хранения (красная цена)!
1кН=100кгс (В 90х гг. маркировка на ДПУ менялась, поэтому просим при заказе указывать не только маркировку, но и наибольший предел измерения).
| Маркировка | Год выпуска | Наибольший Предел Измерения | Цена деления | Габариты, мм. | Масса, кг. | Цена, руб. с НДС, с поверкой |
| – | – | – | – | – | ||
| ДПУ-0,01-2 | 80е | 0,1 кН | 0,001 кН | 345х200х60 | 1,4 | 22 100 |
| 5029 ДПУ-0,1-2 | 90е | 0,1 кН | 0,001 кН | 345х200х60 | 1,4 | 23 100 |
| – | – | – | – | – | – | – |
| ДПУ-0,02-2 | 80е | 0,2 кН | 0,002 кН | 345х200х60 | 1,5 | 20 100 |
| 5030 ДПУ-0,2-2 | 90е | 0,2 кН | 0,002 кН | 345х200х60 | 1,5 | 24 100 |
| – | – | – | – | – | – | – |
| ДПУ-0,1-2 | 80е | 1 кН | 0,01 кН | 345х200х60 | 1,8 | 20 700 |
| 5031 ДПУ-1-2 | 90е. | 1 кН | 0,01 кН | 345х200х60 | 1,8 | 24 100 |
| – | – | – | – | – | – | |
| ДПУ-0,2-2 | 80е | 2 кН | 0,02 кН | 345х200х60 | 1,9 | 20 700 |
| 5032 ДПУ-2-2 | 90е | 2 кН | 0,02 кН | 345х200х60 | 1,9 | 24 100 |
| – | – | – | – | – | – | – |
| ДПУ-0,5-2 | 70е | 0,5 тс (500 кгс) | 5 кгс | 345х200х60 | 2,1 | 23 400 |
| ДПУ-0,5-2 | 80е | 5 кН | 0,05 кН | 345х200х60 | 2,1 | 24 100 |
| 5033 ДПУ-5-2 | 80-90е | 5 кН | 26 400 | |||
| – | – | – | – | – | – | |
| ДПУ-2-2 | 80е | 20кН | 0,2кН | 580х235х170 | 18 | 27 000 |
| ДПУ-2-2 В1 | 80е | 20кН | 0,2кН | 740х235х170 | 18 | 29 700 |
| 9016 ДПУ-20-2 | 80-90е | 20 кН | 0,2 кН | 580х280х150 | 10 | 30 000 |
| 5156 ДПУ-20-2 | 90е | 20 кН | 0,2 кН | 435х200х70 | 5 | 29 700 |
| – | – | – | – | – | – | – |
| ДПУ-5-2 | 80е | 50кН | 0,5 кН | 660х235х170 | 25 | 28 200 |
| 9016 ДПУ-50-2 | 80е-90е | 50 кН | 0,5 кН | 700х280х170 | 18 | 31 800 |
| – | – | – | – | – | – | – |
| ДПУ-10-2 | 80е | 100кН | 1кН | 680х235х170 | 26 | 29 400 |
| 9016 ДПУ-100-2 | 80е-90е | 100 кН | 1 кН | 780х280х200 | 20 | 34 800 |
| – | – | – | – | – | – | – |
| ДПУ-20-2 | 70е | 20 тс | 0,2тс | 710х355х160 | 35 | 38 400 |
| ДПУ-20-2 | 70е-80е | 200 кН | 2 кН | 710х355х160 | 35 | 42 000 38 400 |
| ДПУ-200-2 | 80н-90е | 200 кН | 2 кН | 710х355х160 | 35 | 42 000 |
| – | – | – | – | – | – | – |
| ДПУ-50-2 | 70е | 50 тс | 0,5 тс | 860х355х180 | 55 | 66 000 |
| ДПУ-50-2 | 70е-80е | 500 кН | 5 кН | 860х355х180 | 55 | 66 000 55 000 |
| ДПУ-500-2 | 80е-90е | 500 кН | 5 кН | 860х355х180 | 55 | 66 000 |
| Маркировка | НПИ, тс | d., тс | Габариты, мм. | Масса, кг. | № Госреестра | Цена, руб. с НДС, с поверкой | |
| ДРВ-2М | 2 | 0,02 | 740х235х170 | 18 | 3542-73 | 29 700 | |
| ДРВ-5М | 5 | 0,05 | 860х235х170 | 25 | 3542-73 | 30 900 | |
| ДРВ-10М | 10 | 0,1 | 880х235х170 | 26 | 3542-73 | 31 800 | |
| ДРВ-15М | 15 | 0,1 | 1015х235х170 | 38 | 3542-73 | 43 200 |
На главную

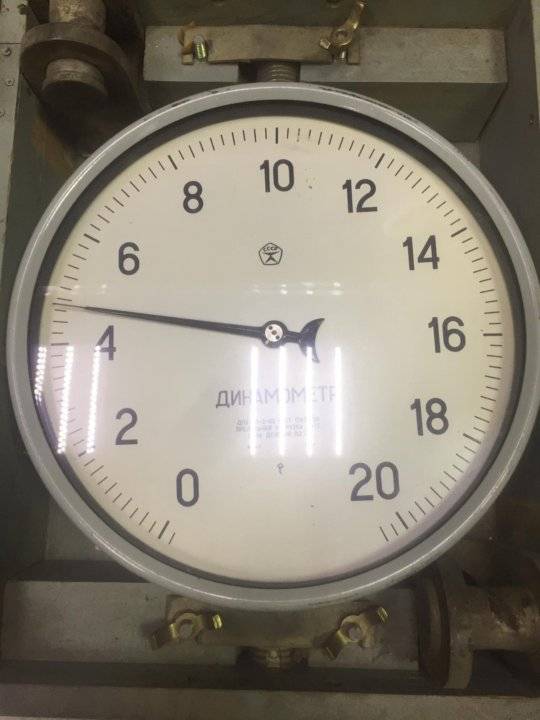

Динамометр ДПУ – используется при необходимости контроля статических растягивающих усилий. Основой устройства является пружинный механизм, выдающий полученные значения на круглую шкалу (циферблат).
Динамометр состоит из упругого элемента, отсчетного механизма, циферблата, защищенных устройств, и устройств для приложения силы (серег/скоб).Принцип действия основан на преобразовании действующей на динамометр силовой нагрузки в деформацию упругого элемента силоизмерительного датчика, на котором установлено отсчетное устройство. Деформация упругого элемента приводит во вращение зубчатую пару отсчетного устройства. Прибор работает в горизонтальном и вертикальном положении.
Устройство и принцип работы
Прибор включает в себя:
- Две подвижных серьги, каждая из которых оканчивается крючковым захватом.
- Несущую балку, которая воспринимает внешнюю растягивающую нагрузку.
- Полированный стержень, изготавливаемый из сплава с минимальным значением коэффициента линейного расширения.
- Циферблат, проградуированный на единицы силы. Шкала имеет два диапазона измерения.
- Стрелку-указатель.
- Тарированную пружину растяжения.
- Металлический корпус.
Как и любой из типов механических динамометров, прибор ДПУ-2-2 в качестве устройства для измерения нагрузки использует стальную пружину. Она помещается между несущей балкой и зажимом полированного стержня, и воспринимает полную нагрузку, прилагаемую к этому стержню.
В общем случае прогиб кольца прямо пропорционален приложенной нагрузке, которая может быть зарегистрирована двумя способами:
- Непосредственно на измерительной шкале при помощи стрелки, жёстко соединённой со стержнем;
- На миллиметровой бумаге, которая прикрепляется к вращающемуся измерительному барабану (потребуется механическое увеличение масштаба) на бумаге, прикрепленной к вращающемуся барабану.
Наличие барабанного записывающего устройства обязательно для динамометров стационарного типа, поэтому в ДПУ2-2 используется первый принцип.
Точность показаний пружинного динамометра полностью определяется точностью усилия нагрузки, которая воспринимается пружиной, и зависит от упругих свойств материала пружины.
Динамометры с пределами измерений от 20 до 100 кН.
Производство завода “Машприбор” г. Краснодар Гос. реестр
Маркировка после 90х гг. (*Маркировка 90х гг.в.) (Маркировка 70*80х гг.в.**)
– ДПУ-20-1 (*9016 ДПУ-20-2) (ДПУ-2-2**)
– ДПУ-50-1 (*9016 ДПУ-50-2) (ДПУ-5-2**)
– ДПУ-100-1 (*9016 ДПУ-100-2) (ДПУ-10-2**)
имеют погрешность +-1% и предназначены для работы в помещениях лабораторного типа при температуре окружающей среды от -5°С до +35°С и относительной влажности не более 80%. Измерение усилия производится в килоньютонах (кН)** ГОСТ 13837-79. Для приближенного определения массы взвешиваемого груза в килограммах, значение растягивающего усилия в кН необходимо умножить на 100.
(*…) Маркировка динамoметров производства до 2001 года. Имеют погрешность +-2% и +-1% (уточняйте в отделе продаж).
(…**) В динамометрах производства до 1980 года измерение производится в тоннсилах (тс) ГОСТ 13837-68. Имеют погрешность +-2%.
ниже
Технические характеристики
Эксплуатационные требования к динамометру ДПУ-2-2 регламентируются ГОСТ 13782-68. В соответствии с ними технологические возможности прибора таковы:
- Диапазоны измеряемых усилий: верхний — 200…2000 кг, нижний — 0….200 кг.
- Цена основного деления на измерительной шкале, кг – 20.
- Точность отсчёта, % — ±2 от измеряемого параметра.
- Диаметр окружности отсчётной шкалы, мм – 175.
- Габариты прибора (длина×ширина×высота), мм — 525×220×115.
- Масса, кг, не выше – 10.
Эксплуатация динамометра ДПУ-2-2 допускается при относительной влажности не выше 80%. Температурный диапазон применения прибора – от минус 10°С до плюс 45°С.
Поверка прибора должна производиться в специальной измерительной лаборатории, которая имеет сертификат соответствия исполняемым услугам. В процессе такой поверки динамометр должен подвергаться внешнему осмотру (на предмет выявления возможных механических повреждений колец, и прочих деталей, воспринимающих внешние нагрузки). Обязательны также проверка работоспособности прибора и измерение усилий при помощи эталонной регистрирующей техники. Результаты поверки должны соответствовать нормам ГОСТ 13837-79.
В частности, прибор считается годным для эксплуатации, если соблюдены следующие условия:
- Диапазон измеряемых усилий (или моментов) полностью соответствует значениям, указанным в техническом паспорте.
- Инерционность срабатывания измерительной стрелки не превышает ±10 кг.
- Измерительная шкала не имеет деформаций и потёртостей.
- На обеих серьгах отсутствуют механические повреждения, следы сварки, деформации и трещины.
При единичных отклонениях от указанных факторов динамометр проходит повторную проверку, но, если дефекты подтверждаются, то прибор подлежит выбраковке. При положительном результате поверки на нерабочую часть поверхности ДПУ-2-2 ставится клеймо проверяющей лаборатории или выдаётся сертификат соответствия.
