Дисковая пила по дереву установка на верстак

Вырезаю съемную панель

Моя идея заключается в том, чтобы вырезать часть столешницы и прикрепить ее к основанию циркулярной пилы. Благодаря этому ее можно будет установить на столе в перевернутом виде — лезвием вверх, как стационарную.

Приступаю к реализации идеи:

  • Размечаю местоположение пилы, так, чтобы она оказалась между поперечинами снизу.
  • По углам просверливаю 4 отверстия и зенкую их таким образом, чтобы в них помещались головки винтов с шайбами — они обеспечат фиксацию электроинструмента.
  • С помощью лобзика вырезаю часть столешницы — она послужит площадкой для циркулярной пилы.

Используя ее как шаблон, изготовил вторую съемную панель под ручной фрезер.

Что необходимо для создания

Чтобы приступить к работе, необходимо тщательно подготовиться.

Материалы и инструменты

Для самодельного стола потребуется прочное металлическое или деревянное основание. Некоторые мастера предпочитают делать столы из алюминия, стали.

Работать с большими объемами древесины обычной циркуляркой сложно, поэтому ее лучше установить на стол.

Важно! Древесину обязательно обрабатывают специальным средством, которое обладает антисептическим составом, чтобы предотвратить процессы гниения. Материалы, которые потребуются в процессе работы:

Материалы, которые потребуются в процессе работы:

  • основа, толщина которой не меньше 22 см;
  • брусья для усиления и изготовления опоры (можно использовать обрезную доску в количестве 5 штук);
  • деревянные шканты, размером в 10 см (для работы потребуется 12 штук и больше);
  • столярный клей;
  • крепежи из металла (не меньше 4 штук, а точное количество зависит от габаритов и длины стола);
  • металлические уголки в количестве 10 штук;
  • саморезы.

Перед работой нужно подготовить инструменты. Для отметок берут карандаш или маркер, метр, рулетку, электрический лобзик, фрезер ручной модели. Чтобы обработать дерево, потребуется шлифовальная машина, наждачная бумага разного уровня зернистости, которая убирает зазубрины.

Современный электролобзик оснащается встроенным средством защиты, электронными регулировками скорости, гасителями уровня вибрации и шума.

Также необходим рубанок, дрель и шуруповерт. Материалы и инструменты готовят заранее, располагают на рабочем месте.

Дело пойдет куда легче, если пользоваться шуруповертом.

Определение дизайна и конструкции

Чтобы выбрать дизайн, необходимо определиться с материалом основания. Для деревянных столешниц подходят листовые породы деревьев, которые отличаются устойчивостью к процессам гниения при правильной антисептической обработке. В основании делают специальное отверстие под диск.

Стол для дисковой пилы можно соорудить самостоятельно, точно придерживаясь определенной схемы.

Для деревянного основания используют крепкую станину из четырех козлов, досок размером в 50х150 мм. Она должна быть устойчивой для обеспечения безопасности. Для работы не подходят кривые или гнутые листы металла, потому что существует высокая вероятность получения травмы.

Сооружение собственными руками элемента позволяет сделать пилу максимально подходящей под индивидуальные условия.

Можно сделать простую конструкцию или оснастить ее расклинивающим ножом съемной конструкции. Дополнительно выполняют дисковую защиту, чтобы рабочая стружка не летела на человека, который будет работать за столом. Чтобы делать распил под углом, необходимо добавить детали для регулирования наклона диска.

Можно подогнать изделие по нужному размеру, распределить все так, чтобы удобно было именно вам.

Для циркуляции делают направляющую каретку стола. Она включает в себя следующие элементы:

  • направляющие брусья;
  • фанеру;
  • пропил;
  • бортики для надежного упора;
  • планка съемной конструкции.

После выбора дизайна конструкции, необходимо сделать чертежи стола для дисковой пилы своими руками.

Собственноручно созданная модель будет единственной в своем роде, что делает ее уникальной.

Чертежи и схемы

Обратите внимание! Чертеж нужен для предотвращения ошибок в процессе работы. В первую очередь делают расчет размеров, чтобы перенести их на картон

В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок

В первую очередь делают расчет размеров, чтобы перенести их на картон. В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок.

Сделать стол для циркулярной пилы вполне по силам каждому мастеру.

Можно оставить немного дополнительного места для инструмента или деревянных заготовок. Подходящие габариты: 120х120 см.

Пример чертежа столика для циркулярной пилы:

Сложностей в процессе не возникнет, если тщательно изучить вопрос.

Схема с подробным описанием и размерами:

Стол изготавливают с учетом того, что ручной инструмент будет установлен и закреплён на столе, превратившись при этом в стационарное оборудование.

Что понадобится для изготовления своими руками

Чтобы сделать раскройный стол самостоятельно, нужно выбрать чертеж конструкции. Мебель может крепиться на готовых ножках, опорах из бруса. Однако самый удобный вариант – складной стол с тумбой.


Если вы умеете обращаться с рулеткой, шуруповертом и лобзиком, это повод задуматься и сделать стол для шитья своими руками.

Для работы понадобится:

  • листы фанеры (ДСП, ЛДСП, МДФ);
  • дрель, шуруповерт;
  • шлифмашина или наждачная бумага;
  • лобзик;
  • рулетка, карандаш;
  • торцевые планки и уголки.


Надежность сборки мебели определяет качественная фурнитура. Какая фурнитура может пригодиться:

  • рояльные петли;
  • газлифт;
  • магнитики;
  • направляющие для выдвижных ящиков;
  • ролики;
  • саморезы, конфирматы, уголки.


Натуральные материалы отличаются долговечностью, прочностью креплений и возможностью реставрации.

Варианты изготовления станка для работы по дереву

На сегодняшний день существует большое количество способов изготовления стационарной циркулярной пилы. В качестве привода для них используют угловые шлифмашинки, ручные дрели, шуруповерты, а также множество других инструментов.

Наиболее распространенными вариантами привода являются:

  • привод от ручной дисковой пилы;
  • станок с мотором от стиральной машинки.

Как сделать стационарный распиловочный станок — пошаговое руководство

При изготовлении понадобится небольшое количество материала и ручного инструмента, которое, как правило, есть в обиходе каждого хозяина. К нему относится:

  • деревянные бруски;
  • лист OSB или фанеры;
  • крепежные метизы;
  • дрель с набором сверл;
  • ручная дисковая пила.

В качестве рабочего стола будет использоваться лист фанеры или OSB толщиной не менее 20 мм и размерами 1100 х 880 мм. Для изготовления стационарного станка для распила древесины необходимо выполнить следующие действия:

  1. Установить ручную дисковую пилу на место предполагаемой установки и обвести контур. После этого сделать углубление около 12 мм.
  2. По контуру углубления просверлить отверстия для крепежных болтов М8 и с их помощью зафиксировать ручную циркулярную пилу на обратном основании стола.
  3. Рядом с пилой установить розетку и подключив к ней пилу, сделать проточку, в которой будет находиться пильный диск.
  4. Из деревянного бруска сделать обрешетку периметра стола и ножки необходимой длины. В месте крепления пилы установить откидной короб, соорудив его из тонкой фанеры. В торце стола установить клавишу включения, предварительно соединив ее с розеткой.
  5. В одном из углов короба сделать отверстие для подключения пылесоса. Для фиксации шланга можно использовать пластиковый фитинг диаметром 50 мм.
  6. Короб фиксируется со столом при помощи металлических уголков и шурупов.
  7. Затем, поперек стола необходимо вырезать 2 продольных желоба для установки швеллера 150х100х10 мм. Так как рабочий стол будет покрыт листами ПВХ толщиной 4 мм, глубина проточек под швеллер должна равняться 6 мм.
  8. После этого можно приступать к изготовлению толкателей. В качестве направляющих, используются рейки из твердых пород древесины. Каркас толкателя можно выполнить из ламинированной ДСП толщиной 16 мм.

Посмотрев видео можно ознакомиться с детальной пошаговой инструкцией по изготовлению стационарной циркулярки из ручной дисковой пилы.

Самодельный отрезной станок с приводом от стиральной машинки

Еще одним распространенным вариантом является использование асинхронного двигателя от стиральной машины, в качестве привода пильного диска. Для бытового использования подойдет электромотор небольшой мощности, например двигатель от старой стиралки Малютка или любой современной машины — автомат.

Распиловочный станок из дрели в домашних условиях

Еще получается хорошая циркулярка с использованием ручной дрели. Затраты на материалы минимальные, а дрель есть почти у каждого в доме. Более подробно о всех нюансах и пошаговый алгоритм изготовления своими руками вы найдете в нашей статье о том, как сделать циркулярка из дрели.

Для чего нужны слесарные верстаки

К слесарным работам относят технологические операции по изготовлению и обработке металлических и деревянных деталей. К ним относится резка, шлифовка, обточка и множество других видов работ. Слесарные верстаки представляют собой тип мебели, предназначенный для организации удобного рабочего места слесаря.

Так для чего нужны слесарные верстаки и почему для этих целей нельзя использовать обычные столы и тумбы? Чтобы ответить на этот вопрос, в первую очередь, нужно разобраться, какие же особенности имеют слесарные столы и чем это обусловлено.

Слесарю часто приходится использовать в работе тяжелые инструменты или совершать операции по правке, гибке или резке металлов. Из-за этого столешница испытывает большие распределенные или сосредоточенные нагрузки. Обычный столик при таком воздействии просто-напросто придет в негодность: треснет столешница, подломятся ножки или не выдержат крепления. А ведь это может привести к серьезной травме оператора. Во избежание таких ситуаций слесарные верстаки изготавливаются из таких прочных и надежных материалов как металлы или толстые доски. Первый вариант предпочтительнее. Именно поэтому наша компания изготавливает верстаки из толстой листовой стали (толщина такой столешницы составляет пять миллиметров).

Важный момент — конструкция ножек верстака. Они должны быть прочными, способными выдерживать большие нагрузки и, при этом, устойчивыми. Представьте себе процесс распилки доски на шатающемся столике. Сделать это аккуратно и правильно практически невозможно. Что уж говорить о работе с мелкими деталями или кройке по лекалам. Для увеличения прочности конструкции ножки стола даже соединяются распорами в нижней части. Иногда их роль играет прочная металлическая полочка.

Но резка, шлифовка и правка это еще не все, для чего нужен слесарный верстак. Чтобы предотвратить смещение или падение деталей, их нужно зафиксировать. Для этих целей к столешнице намертво прикручиваются тяжелые, массивные тиски. Подумайте, готовы ли вы украсить свой кухонный стол таким приспособлением, при условии, что крепятся они при помощи болтов? В столешнице для этого просверливаются отверстия.

Еще один ответ на вопрос, для чего нужен верстак кроется в необходимости удобного расположения разнообразных инструментов. Представьте себе то количество отверток, гаечных ключей и прочих приспособлений, которые ежедневно требуются любому слесарю. А ведь их где-то нужно хранить. Решить эту проблему позволяют верстаки с защитным экраном и тумбами. На защитном экране в произвольном порядке крепятся держатели для отверток и гаечных ключей, небольшие полочки для рулеток, карандашей, наждачной бумаги и прочих инструментов небольшой массы. В ящики можно складывать молотки, дрели и прочие тяжелые инструменты, организовывать хранение мелких деталей и комплектующих.

предлагает своим клиентам одно-, двух- и трехтумбовые верстаки с различными полочками и ящиками. Изделия могут оснащаться защитным экраном с перфорацией и без. Воспользовавшись калькулятором на сайте Вы можете самостоятельно рассчитать стоимость верстака, подобрать необходимые размеры столешницы, расположение ящиков для инструментов и их количество, выбрать удобные держатели для инструментов а также любую цветовую гамму изделия из предложенных цветов каталога RAL.

Универсальный верстак для торцовочной пилы своими руками

Удобный и компактный вариант верстака для столярных работ, идеально подойдет для помещений небольшой площади.

Внутри рубанка удобно расположился воздушный компрессор, а по середине стола заподлицо с уровнем столешницы торцовочная пила. Ах какая красота, неправда ли?

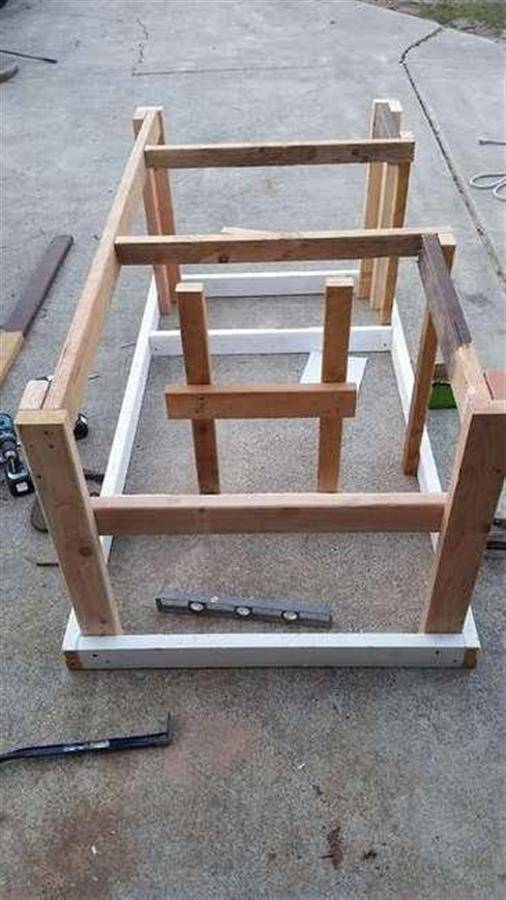

Собирается деревянный каркас верстака:

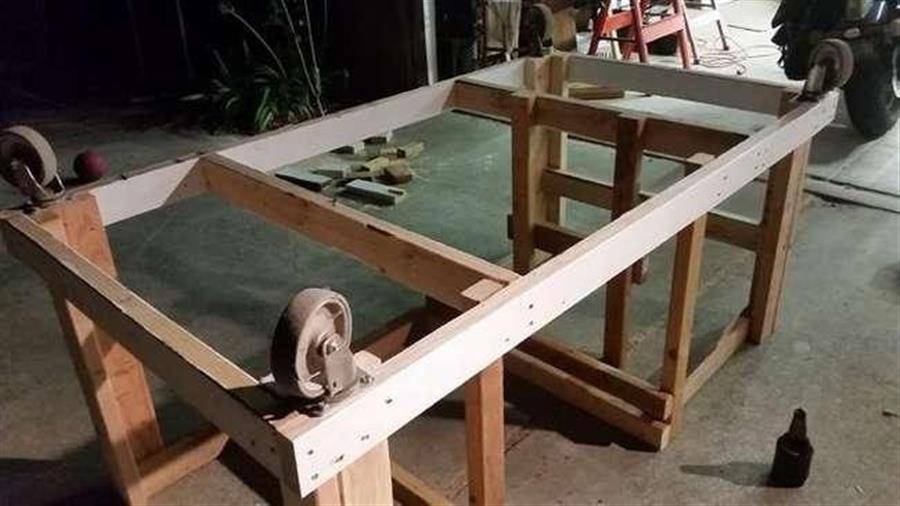

К основанию ножек крепятся колеса:

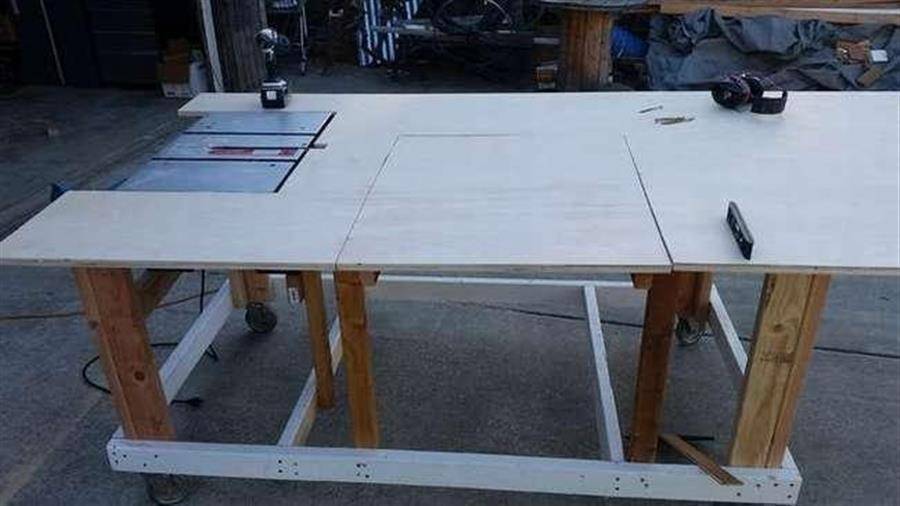

Сверху монтируется столешница:

В основании крепится полка для оборудования и инструмента:

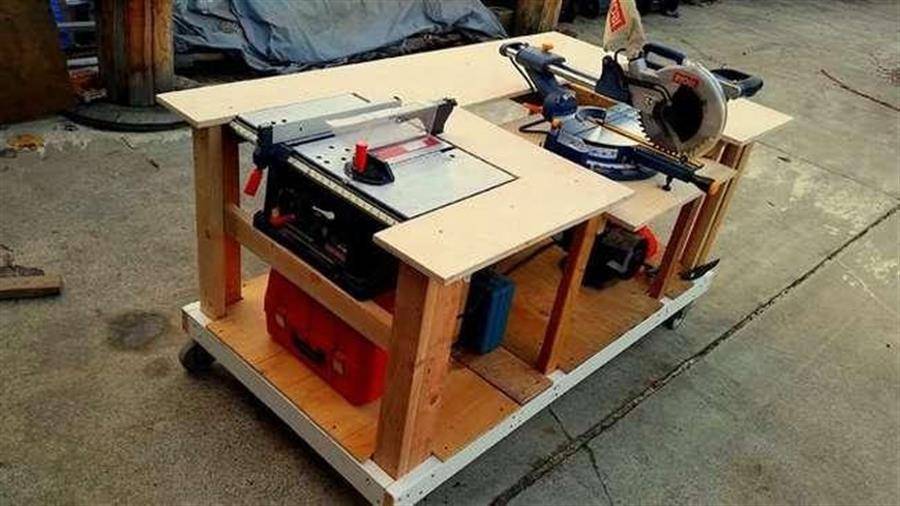

На финальном этапе устанавливается компрессор и торцовочная пила:

Источник фото: www.instructables.com/id/Mobile-Workbench-With-Built-in-Table-Miter-Saws

Читать полностью (ссылка)

Рекомендации от профессионалов

Теперь вы знаете, как из ручной циркулярной пилы сделать станок, поэтому рассмотрим советы мастеров:

  • Перед тем, как использовать электрическую пилу на станке, проверьте диск пилы при помощи угольника, потому что некоторые недобросовестные производители ставят диск не ровно пол углом в 90 градусов, из-за чего спилы оказываются скошенными.
  • Если при работе вы планируете применять стол для хранения на нем инструментов, то размеры столешница должны быть больше, чем 1 м2.
  • Для создания станка используйте прочные и высококачественные материалы, потому что в противном случае он прослужит недолго.
  • Стол можно дополнять, к примеру, мастера иногда умудряются присоединить к нему особый пылесос или расклинивающий нож с защитой для дисков, чтобы остатки от резки дерева и стружка не летели по всем сторонам.
  • Заранее следует выбрать место для монтажа стола, а еще убедиться в том, чтобы пол, где будет стоять стол, был идеально ровным.
  • Если есть навыки и желание, то можно сделать складывающуюся столешницу, но тут потребуется тратить больше сил, времени и материалов.
  • Если стол вибрирует или качается при работе, то следует отрегулировать высоту ножек при помощи резины.

Так как циркулярная пила является электрическим устройством, то работать с ней стоит специалистам. Перенос выключателя в иное место тоже стоит доверять лишь специалистам.

Торцовка из болгарки

торцовочная пила из болгарки

Технические характеристики торцовки с протяжкой, собранной своими руками:

  • обороты диска — 4500;
  • длина пропила — 350 мм (намного выше, чем у заводского инструмента среднего класса).

Инструмент можно снять со стола и использовать болгарку по обычному назначению.

  1. Поворотное устройство инструмента устанавливается на ось поворота автомобильного колеса (шкворень), он удерживается шарикоподшипником на 150 мм (если получится найти больше — подойдет).
  2. На наружную сторону подшипника сваркой крепим ушки для фиксации на основании. Фиксируется он посредством винтов М6.
  3. Для предохранения от стружки обойма прикрывается коробом.
  4. Протяжку делаем из амортизаторов от грузовика (подойдут сломанные). Из них выливается масло, просверливаются отверстия для вентиляции, которые следует затянуть сеткой от пыли и стружки.
  5. Чтобы при начале работы не ощущался рывок, пила дополняется модулем плавного пуска, который слегка уменьшает оборотистость.
  6. Последний этап работ — изготовление защиты для диска.
  • очень шумно работает;
  • для регулировки точности пропилов дерева используют обрезки брусков, после чего тяга фиксируется жестко и можно работать начисто.

Выбор инструментов и материалов

В самом начале проведения работ вам потребуется заранее позаботиться о том, чтобы под рукой был все самое нужное, а именно сырье, набор подходящих для выполнения работ инструментов – все это пригодится на протяжении всех действий.

Для создания распиловочного станка вам нужны будут следующие материалы:

  • Фанера, толщина которой от 2 до 3 см, или же идентичный по данным кусок ЛДСП.

  • Бруски древесины, размер которых составляет 4*4 см.
  • Строительные уголки, которые выполнены из металла, нужно 12-15 штук.
  • Болты разного назначения и маркировки, а также разной длины саморезы.
  • Клеевой состав, который применяется для столярных работ.
  • Средства для обработки изделий от ржавчины и влаги.
  • Кабель.
  • Наружная розетка.
  • Выключатель.

Данный набор материалов нужен для стандартной конструкции обычного размера площадью чуть больше, чем 1 м2. Работать на подобном станке-столе можно будет практически любыми ручными дисковыми пилами, исключением будут инструменты с малым диаметром диска, потому что при креплении инструмента к столешнице будет проседать глубина резки, примерно на 1-2 см.

Для выполнения работ вам потребуется следующий набор инструментов:

  • Толстый карандаш или маркер.
  • Строительная рулетка, металлическая линейка, уголок.
  • Электрический лобзик.
  • Шуруповерт.
  • Электрическая дрель.
  • Шлифовальная машинка.
  • Наждачная бумага.

Далее предлагаем рассмотреть, как именно сделать распиловочный станок.

Как сделать модули с удобными выдвижными ящиками

Устройство корпусов этих модулей идентично предыдущим конструкциям. Размещаемый на роликовых направляющих выдвижной контейнер изготавливается с учетом монтажного зазора, поэтому его ширина будет меньше внутреннего размера корпуса на 26 мм (для распространенных направляющих толщиной 12 мм).

Устройство модуля и детали ящика: 1 – сборочная схема; 2 – задняя и передняя стенки; 3 – передняя панель; 4 – днище; 5 – боковые стенки.

Перед сборкой корпуса закрепите на боковинах ограничительные деревянные рейки и металлические направляющие.

Схема монтажа направляющих на стенках корпуса.

Закрепите готовый модуль под крышкой верстака.

Для установки направляющих на ящике отщелкните фиксаторы и вытащите малые рельсы.

Закрепите детали на стенках. Нужное расстояние от кромки до направляющей определите самостоятельно исходя из конкретной конструкции и зазора в 10 мм между стенкой ящика и верхней панели каркаса.

Выдвиньте до упора средние рельсы.

Вставляйте одновременно оба направляющие, придерживая пальцами средние рельсы. Если ящик «пошел» туго, выньте его и попробуйте заново.

Поставьте переднюю накладку на место.

Подготовка к изготовлению стола

Всевозможные виды таких столов можно найти в строительных магазинах, от самых дешёвых до крупных профессиональных, однако, существуют ситуации, когда приобрести этот товар не представляется возможным. Именно в таких случаях следует изготовить самодельный верстак для такого инструмента.

Прежде всего, в процессе изготовления стола вам нужно учесть несколько важных пунктов:

  • выбор удобного свободного места для установки стола;
  • обязательная установка крепления для стационарного размещения инструмента;
  • размеры обрабатываемых материалов для удачного их размещения;
  • тип и габариты самой торцовочной пилы, которая будет установлена на столе.

Следующим этапом будет анализ и выполнение перечисленных выше пунктов, так как от этого напрямую зависит успешное изготовление стола. После изучения инструкции по сборке стола, подготовки чертежей, а также нужных строительных материалов можно смело начинать основную часть всей работы.

Лучшие ручные циркулярные пилы с возможностью стационарной установки

Кроме стандартных дисковых пил есть модели, предназначенные для стационарной установки. За счет высокой мощности они прекрасно заменяют распилочные станки, поэтому подходят для профессиональных задач. В рейтинг вошли 5 электропил с возможностью стационарной установки.

BOSCH PKKS 18 LI 0

Инструмент эффективен при работе с деревянными и металлическими заготовками. За счет системы CutControl обеспечивается максимальная точность распила по меткам.

Поддерживается глубина реза под углом до 45 градусов. Под прямым углом можно выполнить распил до 48 мм.

Пила работает от литий-ионного аккумулятора с напряжением 18 В.

Комплектуется диском диаметром 150 мм. Диаметр посадочного отверстия составляет 16 мм. Блокировка шпиндиля делает эксплуатацию инструмента максимально безопасной.

Характеристики:

  • мощность — 1800 Вт;
  • диаметр диска — 150 мм;
  • высота распила — до 48 мм;
  • угол наклона — 45 град.;
  • обороты — 3800 об/мин;
  • напряжение аккумулятора — 18 В;
  • вес — 2.6 кг.

Достоинства:

  • удобно держать в руке;
  • отлично пилит;
  • адекватная цена;
  • высокая производительность.

Недостатки:

  • плохо закреплен пильный диск;
  • нет индикатора батареи.

BOSCH GKT 55 GCE

Компактная дисковая пила с возможностью регулировки частоты вращения диска. Подходит для обработки дерева, щитового материала, оргстекла, алюминия и других материалов.

Благодаря подошве из алюминия отлично выдерживает серьезные нагрузки.

Удобная рукоятка обеспечивает комфортную работу в течение продолжительного времени. Предусмотрена регулировки скорости и система Constant Electronic для точного распила под разными углами.

За счет двигателя мощностью 1,4 кВт обеспечивается высокая производительность.

Характеристики:

  • мощность — 1400 Вт;
  • диаметр диска — 165 мм;
  • высота распила — до 57 мм;
  • угол наклона — 45 град.;
  • обороты — 6250 об/мин;
  • размер — 310×240 мм;
  • вес — 4.7 кг.

Достоинства:

  • плавный пуск;
  • регулировка скорости;
  • удобная смена диска;
  • точная работа с направляющими.

Недостатки:

  • тугой коннектор пылесоса;
  • неудобная регулировка угола наклона.

Hyundai C 1500-190

Модель подходит для профессионального использования благодаря мощному щеточному двигателю на 1,5 кВт и диска диаметром 190 мм.

Под углом 90 градусов распил составляет до 65 мм.

Также можно работать под углом 45 градусов, но глубина распила уменьшается.

Модель имеет систему блокировки от случайного включения. Можно работать с направляющими шинами.

За счет регулирования оборотов можно подбирать оптимальную скорость вращения диска для работы с разными материалами.

Пила комплектуется пылесосом, необходимым для отвода пыли.

Характеристики:

  • мощность — 1300 Вт;
  • диаметр диска — 190 мм;
  • высота распила — до 65 мм;
  • угол наклона — 45 град.;
  • обороты — 4500 об/мин;
  • вес — 5.1 кг.

Достоинства:

  • невысокая цена;
  • производительность;
  • удобный хват;
  • возможность тюнинга.

Недостатки:

  • тяжелая;
  • коротковатый шнур.

BOSCH UniversalCirc 12 2.5Ah x1

Дисковая пила подходит для работы с древесными и другими материалами. Работает от аккумулятора, за счет чего пользователь не ограничен в движениях.

Можно выбрать угол распила от 0 до 45 градусов.

Под прямым углом максимальная глубина составляет 26 мм. Можно использовать инструмент с направляющей шиной. В наборе идут два диска диаметром 15 и 85 мм.

Предусмотрена блокировка от случайного запуска. Можно дополнить пилу пылесосом для быстрого удаления образовавшейся пыли.

Характеристики:

  • диаметр диска — 85 мм;
  • высота распила — до 26 мм;
  • угол наклона — 45 град.;
  • обороты — 1400 об/мин;
  • напряжение аккумулятора — 12 В;
  • вес — 1.4 кг.

Достоинства:

  • качественная сборка;
  • легкий вес;
  • высокая производительность;
  • работа под разными углами.

Недостатки:

  • регулировка оборотов;
  • нет размерных меток.

DeWALT DWE560

Инструмент оснащен электродвигателем мощностью 1,35 кВт, обеспечивающим вращение диска до 5500 оборов за минуту.

Удобные ручки повышают комфорт при работе.

Модель подходит для распила фанеры, ламината, ДСП, паркета и металлических изделий.

Под прямым углом максимальный распил составляет 65 мм при диаметре посадочного отверстия 16 мм. Пила практически не издает шума.

Вес составляет всего 3.7 кг. Можно подсоединить пылесос для сбора строительного мусора.

Инструмент поставляется с ключом, переходником для пылесборника, параллельным упором и диском диаметром 184 мм.

Характеристики:

  • мощность — 1350 Вт;
  • диаметр диска — 184 мм;
  • высота распила — до 65 мм;
  • угол наклона — 48 град.;
  • обороты — 5500 об/мин;
  • размер — 286×226 мм;
  • вес — 3.7 кг.

Достоинства:

  • быстрый распил;
  • подходит для плотных материалов;
  • удобное переключение глубины;
  • можно подключать пылесос.

Недостатки:

  • коротковатый шнур;
  • подошва слегка люфтит в задней части.

Техника безопасности во время работы

В основном техника безопасности для работы с такой пилой такая же, как и на обычной циркулярке:

  • рука не должна проходить близко к пильному диску, используются толкатели для дисковой пилы;
  • следует предвидеть возможность зажима и отброса мелкой заготовки;
  • работать следует обязательно в защитных очках.

Кроме этого, есть специфика.

  • включение/отключение пилы нельзя проводить штатной кнопкой, расположенной на ручке пилы. Если тянуться к ней под стол, есть вероятность попасть рукой во вращающийся пильный диск;
  • сама пила должна быть закреплена достаточно надежно. При перекосе вращающийся пильный диск может зацепиться за стол, что приведет к непредсказуемым последствиям.

Преимущества: сама ручная электропила – готовый пильный узел со своим двигателем. Её можно использовать и как ручной, и как стационарный вариант.

Есть возможность пиления под углом за счет функции регулировки углового положения платформы. Пиление под углом возможно только на достаточно дорогих традиционных стационарных циркулярках.

Недостатки: в отличие от традиционной циркулярки с асинхронным двигателем, такой станок не может работать долго под большими нагрузками.

Сложность конструкции и качество сборки таких станков может быть очень разным. От сбитых из досок на скорую руку, на гвоздях, верстаков. До сложных точных устройств с салазками, подвижными упорами, винтовыми регулировками, креплениями параллельной планки и т.д. Однако, сделать такие полнофункциональные станки, аналогичные заводским стационарным циркуляркам, в домашних условиях довольно сложно. К тому же много деталей и узлов придется покупать.

Что это такое

Рабочий стол для установки торцовочной пилы представляет из себя прочное основание, на котором монтируется данный режущий инструмент, торцовочная пила. Такая конструкция может быть выполнена из металлического профиля различного сечения и разного металла, а также прочных видов пластика. Дополнительные элементы (боковые расширения, направляющие полки и упоры) можно изготовить из пиломатериалов (доска, фанера, ДСП или ОСБ плита).

Размеры стола зависят от геометрических размеров распиливаемого материала (пиломатериалы, металлический профиль, тубы или арматура). Конструкция может быть постоянной или раздвижной, позволяющей изменять площадь поверхности стола, что также зависит от обрабатываемого материала и условий выполнения работ.

Стол, в зависимости от характера выполняемой работы, может быть выполнен стационарной или переносной установки, с устройством ножек или предусматривающий установку на ровной горизонтальной поверхности, расположенной над уровнем пола.

Верстак для торцовочной пилы своими руками

Инструмент, предназначенный для разрезания всевозможных видов материалов и поверхностей под определённым углом, называется торцовочной пилой. Его применяют при обработке дерева, кафеля, пластиковых, а также металлических и многих других строительных изделий.

При работе с таким тяжёлым инструментом можно значительно облегчить выполнение строительных задач, если использовать специальный стол для торцовочной пилы. На производстве без этого просто не обойтись, но и в домашних условиях, например, в гараже или мастерской, можно сделать такой стол собственными руками, если использовать чертежи. Данный инструмент послужит основой для размещения пилы и облегчит обработку и распил материалов.

Изготовление настольного инструмента

Для комфортной работы со станками необходимо предусмотреть кроме уже упомянутых элементов еще и другие, необходимые для нормальной работы инструменты и приспособления:

  • на рабочей плите для удобства рекомендуется нанести сантиметровую шакалу, «0» которой соответствует стороне диска пилы;для защиты от случайных сколов и щепок рекомендуется над диском предусмотреть установку защитного экрана из прозрачного пластика;для облегчения распила, когда необходимо дополнительное усилие для прижимания доски рекомендуется продумать установку прижимного валика или деревянных прижимных пластин;для облегчения работы и недопущения обратного срыва доски нужно предусмотреть установку упорных пластин.

Плюсы и минусы самодельного стола для дисковой пилы

Стол для дисковой пилы можно сделать самостоятельно с учетом личных требований и предпочтений. Он будет максимально комфортным в применении. Стол можно делать разного размера, высоты.

Существуют модели не только ручного типа, но и с возможностью фиксации на столе.

Можно выделить несколько основных преимуществ:

  • минимизация затрат;
  • возможность оснастить конструкцию толкателями, упорами;
  • обеспечение максимальной жесткости и устойчивости.

Использование ручной пилы является не всегда комфортным, использование стола позволяет сделать процесс распиливания более ровным и точным.

К минусам самодельного стола для дисковой пилы относят затраты по времени. Мастеру потребуется изучить схемы, чертежи, подготовить материалы, качественно выполнить обработку.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
