Фуговальные станки по дереву

Лучшие модели

Большинство многофункциональных станков изготовлено по единой схеме. Они мало отличаются с точки зрения общего строения, типа привода и прочих деталей. Однако, все они обладают собственными особенностями, прочностью и точностью настройки каждого узла.

Среди образцов продукции разных производителей немало станков, которые выделяются своими рабочими качествами. Рассмотрим их подробнее:

КОРВЕТ 231-31

Комбинированный строгальный станок, обладающий функциями:

  • строгание;
  • рейсмусование;
  • сверление;
  • пиление.

На ножевом валу имеется 4 режущих кромки, что позволяет получить чистую поверхность. Скорость вращения вала — 4000 об/мин. Ширина строгания (максимальная) составляет 310 мм, а высота рейсмусования — до 220 мм. Стоимость — 143500 руб.

PROMA ML353G

Продукция чешских инженеров, произведенная в Китае. Модель ML353G относится к профессиональным образцам.

В набор функций входят:

  • строгание;
  • рейсмусование;
  • пиление;
  • пазование;
  • фрезерование;
  • сверление.

Мощность трехфазного двигателя — 4,5 кВт. Ножевой вал оснащен тремя режущими кромками, что облегчает установку и настройку. Ширина строгания — 600 мм, что позволяет обрабатывать мебельные щиты. Цена станка составляет 336753 руб., что доступно не всем желающим. Однако, набор функций и точность обработки достойны такой стоимости.

BELMASH SDM-2500PRO

Компактный станок, удобный для установки в гараже или небольшой мастерской.

В набор функций входят:

  • пиление в продольном и поперечном направлении, под углом;
  • строгание пласти и кромок, под любым углом;
  • фрезерование торцевыми и дисковыми фрезами;
  • сверление.

Мощность двигателя 2,5 кВт, а скорость вращения рабочего вала — 2850 об/мин. На шпинделе фрезерного отделения частота 7700 об/мин. Строгальный вал оснащен тремя ножами. Ширина строгания — 28 см (максимум). Цена станка — 54000 руб.

STINKO WOODKRAFT ST-2200

Настольный станок, способный выполнять несколько задач:

  • строгание пластей или кромок;
  • пиление в продольном или поперечном направлении (под углом);
  • сверление.

Двигатель мощностью 2,2 кВт вращает рабочий вал со скоростью 5500 об/мин. Ножевой вал оснащен тремя ножами. Максимальный диаметр сверла — 16 мм. Цена станка — 27000 руб.

Кратон WM-Multi-06P

Станок российского производства, способный выполнять разные операции:

  • пиление в разных направлениях;
  • строгание пласти или с выборкой четверти;
  • рейсмусование;
  • фрезерование;
  • сверление.

Однофазный двигатель мощностью 2,2 кВт вращается со скоростью 3500 об/мин. Станок может пилить доски толщиной до 60 мм. Глубина рейсмусования может достигать 270 мм. Стоимость станка — 73000 руб.

Hammer MFS900

Компактный станок в настольном исполнении.

Выполняет функции:

  • пиление;
  • фрезерование;
  • полирование;
  • заточка режущего инструмента.

Мощность двигателя составляет 0,9 кВт. Скорость вращения рабочего вала — 8500 об/мин. Посадочный диаметр фрез — 20 мм. Допускается пиление досок толщиной до 43 мм. Цена — 12000 руб.

Metabo HC 260 C

Комбинированный станок японского производства, способный выполнять функции:

  • строгание;
  • рейсмусование;
  • сверление.

Мощность двигателя — 2,8 кВт. Частота вращения ножевого вала с двумя режущими кромками — 6500 об/мин. Максимальная толщина стружки — 3 мм. Цена — 79000 руб.

Намеренно приведены модели с разным функционалом, характеристиками и стоимостью. Каждый мастер может подобрать себе нужный вариант, руководствуясь собственными соображениями и возможностями.

Лучшие фуговально-рейсмусовые станки по дереву

Фуговально-рейсмусовые станки выполняют две операции, что делает оборудование более универсальным. Большой фуговальный стол позволяет работать с длинными досками без потери качества строгания. Проект ВыборЭксперта.ру проанализировал 9 популярных моделей, рассчитанных на использование в цехах и домашних мастерских. В рейтинг попали три марки, которые отличаются безупречным качеством ножей, надежными электродвигателями, возможностью простой и точной настройки.

Record Power PT107

Рейсмус оборудован двигателем мощностью 1,7 кВт, который вращает вал со скоростью 4000 об/мин. Три ножа из конструкционной стали обеспечивают высокое качество обработки. Скорость подачи – 5 м/мин, глубина строгания при рейсмусовании 2 мм, при фуговании – 3 мм. Питание электродвигателя от бытовой электросети 220 В.

Фуговальные и рейсмусовый столы изготовлены из литого чугуна, отличающегося высокой износоустойчивостью. Длина фуговального стола 111 см позволяет работать с заготовками большой длины. Размеры портала рассчитаны на доски шириной 29,5 см и толщиной 19 см. Фуговальный упор регулируется в диапазоне до 45 градусов.

Достоинства:

  • Точная настройка фуговального стола;
  • Высокая скорость переоснащения;
  • Эффективная защита от перегрева электродвигателя;
  • Плавный ход заготовок для высококачественной обработки;
  • Низкий уровень вибрации;
  • Возможность комплектации колесами для перемещения по мастерской.

Недостатки:

Высокая цена.

Модель укомплектована аспирационным кожухом, который позволяет быстро избавиться от стружки на рабочем столе. Идеальная чистота поверхности положительно влияет на качество обработки заготовок.

Зубр СРФ-204-1500

Универсальный механизм, выполняющий кроме фугования и рейсмусования строгания под определенным углом. Комплектуется электродвигателем мощностью 1,5 кВт, который вращает вал с высокой скоростью – 9000 об/мин. Мотор обеспечивает подачу заготовки со скоростью 8 м/мин. Два ножа из конструкционной стали снимают стружку на глубину до 3 мм, инструмент предназначен для строгания мягкой и твердой древесины.

Конструкция ременной передачи защищает электродвигатель от перегрузок, специальный магнитный выключатель гарантирует надлежащий уровень безопасности. Размеры фуговального станка 74х21,2 см делают удобной работу с длинными досками.

Достоинства:

  • Патрубок для подключения строительного пылесоса;
  • Низкая цена;
  • Доступные комплектующие и расходные материалы;
  • Простая перенастройка при выполнении разных операций;
  • Резиновая опора в комплекте.

Недостатки:

Нет регулировки столов.

Jet JPT-10B

Разработанная швейцарской компанией техника предназначена для эксплуатации в мебельных цехах, домашних мастерских. Экономичный электродвигатель мощностью 1,5 кВт вращает вал со скоростью 9000 об/мин. Работает от бытовой электросети 220 В. Скорость подачи детали 6 м/мин.

Легкую подачу обеспечивает идеальная геометрия поверхности рабочего стола, размером 94,5х26,2 см. Фуговальный упор можно расположить под любым углом в диапазоне от 0 до 45 градусов. Столы и упоры изготовлены из литого алюминия, устойчивого к коррозии и механическим повреждениям. Ножи из высококачественной стали рассчитаны на глубину фугования 3 мм, рейсмусования – 2 мм. В комплекте поставки устойчивая опора для размещения оборудования.

Достоинства:

  • Эргономичная рукоятка маховика;
  • Простая подача заготовки;
  • Патрубок для пылесоса;
  • Система аварийной остановки;
  • Демпфирующие ножки опоры снижают вибрацию;
  • Автоматическая подача при рейсмусовании.

Недостатки:

Используются только фирменные ножи.

Существующие виды фуганков

Всего существует два главных вида фуговальных станков:

  • Ручной фуговальный станок – данное оборудование чаще всего применяется в домашних мастерских, его отличают низкая цена и простота конструкции;
  • Автоматический (электрический) фуганок – он характеризуется большей массой и повышенным электропотреблением. Главные его достоинства – увеличенная производительность и высокая точность реза, однако, стоит он немало.

Также, фуговальные устройства могут быть классифицированы по сфере применения:

  • Строгально-фуговальные – на них выполняется исключительно функция строгания;
  • Фуговально-рейсмусовые – на них возможно и строгание и калибровка;
  • Фуговально-циркулярные – используются для поперечного/продольного распила брусков и фрезеровки заготовок;
  • Многофункциональные (универсальные) – на них выполняются и фугование, и распил, и калибровка досок, а также сверлильно-пазовые работы.

В домашних мастерских используются обычно переносные мини-фуговальные устройства. Они легко поддаются транспортировке благодаря своему небольшому весу, но обладают пониженными функциональными и эксплуатационными свойствами.

Профессиональными считаются стационарные станки, которые подразделяются на:

  • Односторонние – они оснащаются единственным рабочим валом и за один проход обрабатывают лишь нижнюю часть детали. В них отсутствует система автоподачи брусков. Производительность работы (т. е. скорость строгания) не превышает 10 метров в минуту;
  • Двухсторонние – они имеют несколько строгальных валов, отчего могут обрабатывать все плоскости изделия одновременно, что конкретно повышает производительность. Они обладают системой автоподачи заготовок, что означает повышенную безопасность труда для оператора.

Особенности выбора фуганков

Для того, что правильно выбрать для себя фуговальной устройство, следует руководствоваться следующими критериями:

  • Материал изготовления рабочего стола – обычно это силумин, алюминиевые сплавы или чугун. Последний считается самым прочным, а вот столешницы из силумина могут легко деформироваться при эксплуатации, поэтому и стоят дешевле остальных.
  • Габариты рабочего пространства (стола) – это показатель нужно выбирать, основываясь на том, заготовки какого размера придется чаще всего обрабатывать. Для бытовых нужд подойдет стол с шириной до 15 см и длиной не боле 140 см. Промышленными размерами считаются ширина до 63 см и длина до 2 метров – такие приобретаются для крупных деревообрабатывающих цехов.
  • Число ножей – чем больше их будет закреплено на строгальном вале, тем реже возникнет необходимость их заточки. Если не предполагается интенсивно нагружать устройство, то 2-х ножей вполне хватит. Для ежедневной работы луче выбрать модель с 4-мя ножами.
  • Мощность и тип двигателя – стандартно, фуговальные устройства оборудуются асинхронным либо коллекторным электрическим двигателем. Они отличаются по конструктивным особенностям и мощностям. Коллекторные силовые агрегаты подойдут для домашних моделей, но они характеризуются излишней шумливостью. Асинхронные выдают самую высокую производительность, но требуют больших площадей для размещения.
  • Обороты ножевого вала и частота их вращения – чем выше данный показатель, тем точнее происходит рез. Средние цифры для данного критерия – 4,7 – 5 тысяч оборотов в минуту.

Также стоит обратить внимание и на марку производителя – профессиональные и качественные инструменты изготавливаются в странах Западной Европы

Особенности 4-сторонних деревообрабатывающих станков

одновременно несколько работ:

Станки обычно используются для создания пиломатериала с профилем или плоской поверхностью. Характерная особенность состоит в том, что всю эту работу можно проводить за один проход. На этих четырехсторонних станках можно изготавливать такие деревянные изделия: половую или паркетную доску, клееный брус или профилированный, плинтуса, вагонку, имитацию бруса и любые погоночные или оконные элементы. Четырехсторонний деревообрабатывающий станок — это одна из разновидностей продольно-фрезеровального оборудования. Потому все 4-х сторонние устройства по дереву условно можно поделить на:

  • Продольно фрезерный.
  • Рейсмусовый строгальный.

Рейсмусовый станок по дереву применяется для строгания детали на указанную толщину одновременно с двух сторон. Четырехсторонний рейсмусовый станок изначально является строгальным и уже дополнительно имеет возможность профилировать. Профилирование этот аппарат может производить неглубокое, с простой конструкцией замка бруса небольшого размера.

Продольно фрезерный предназначен для распила материала по длине на указанный размер. Профилирование этот деревообрабатывающий станок может выполнять любой сложности. С учетом толщины строгаемой древесины нижний вал ножа передвигается в вертикальном направлении одновременно со столешницей устройства.

Одновременная обработка дерева с четырех сторон существенно снижает затрату времени, а, соответственно, увеличивает производительность любого производства. Именно это отличие делает четырехсторонний станок по дереву оптимальным оборудованием в строительных и мебельных сферах.

Основные критерии при выборе деревообрабатывающего станка:

  • система и скорость подачи бруса;
  • сечение пиломатериалов для возможной обработки;
  • вес станка;
  • мощность обработки;
  • цена оборудования.

Все четырехсторонние станки можно классифицировать с учетом таких признаков:

  • подача материала разным способом.
  • функциональность;
  • нагрузка.

Назначение прибора

Строгание – это одна из ключевых операций деревообработки. Благодаря ей изделие приобретает определенную форму, которая соответствует принятым стандартам. Однако выполнять этот процесс вручную получится не всегда. Ведь если человеку необходимо обработать среднюю партию заготовок, это отнимет весь день, а может и больше. Поэтому была придумана специальная машина, которая способна провести операцию за минимальное количество времени.

Рейсмусовые машины используются не только в крупном серийном производстве мебели, но и в домашних мастерских. Так как станок упрощает работу и увеличивает количество обрабатываемой продукции.

Фрезерные и копировально-фрезерные станки

фрезерный станок по дереву

На фрезерном оборудовании дома и на производстве обрабатывают деревянные заготовки методом плоскостной, фасонной, профильной резки. Механизмы управляются автоматически (с ЧПУ) или вручную. Они используются на мебельных производствах, в деревообрабатывающих мастерских, ускоряя и облегчая обработку сырья.

Критерии выбора:

  • мощность двигателя;
  • количество оборотов шпинделя;
  • устройство каретки шипорезной;
  • вес и габариты.

Одна из основных функций фрезерных аппаратов — продольное профильное строгание. Чтобы изменить профиль, на шпинделе меняется фреза.

На универсальном копировально-фрезерном аппарате дома своими руками можно выполнять точные копии скульптур, деталей с плоским и объемным рельефом: например, декоративные панно или филенки с неглубоким узором. Прием длинномерной резьбы по дереву позволяют украшать орнаментом приклады ружей, балясины перил, элементы мебели.

Любой копировальный аппарат работает по шаблону, с которого берутся очертания предмета. Применение шаблона позволяет полностью устранить влияние человека на конечный результат. То есть все изделия будут абсолютно одинаковы. Копировальное оборудование может управляться своими руками или ЧПУ.

Особенности конструкции

Главная задача станков для фугования и рейсмуса заключается в обеспечении красоты и качества обработки чистовой части заготовки. Ими удаляются каждый дефект и неровность, что обеспечивает привлекательный эстетический вид и практичность изделия. Устройство может использоваться как в домашней мастерской, так и на крупном предприятии, требующем ежедневного выполнения операций.

На финише из станка выходит ровная и чистая доска, сохранившая натуральную структуру. В некоторых моделях функционал на этом не заканчивается — они позволяют осуществить снятие фаски

Важно помнить, что перед началом работ древесина должна быть абсолютно сухая. Это главное условие беспроблемной эксплуатации

Электрический фуганок стационарного типа

Такие стационарные агрегаты стоят намного дороже переносных вариантов, но их функциональность значительно шире. Операции, которые можно выполнять на стационарном фуганке:

  • брус строгается довольно длинный, обрабатывается поперечное сечение;
  • торцы выполняются под любым углом, делается выборка в теле доски фигурных элементов или сквозных желобов (на ручном электрическом инструменте такие операции не делаются);
  • производится обтачивание массива с шириной 600 мм, длина допускается до 3 м, а толщина поступающей детали не должна быть менее 13−15 мм;
  • для обработки допускается твердое и прочное дерево, которые не могут быть обработаны переносным инструментом небольшой мощности.

На фуговальных станках обороты ножевого вала составляют до 6 тыс. в минуту, высокая производительность получается из-за большой мощности оборудования (6 кВт). Другие характеристики и параметры фуговального станка выглядят так:

  • несколько рабочих ножей, их диаметр различный;
  • есть в конструкции установленная стационарно направляющая рейка, называемая линейкой;
  • рабочий стол-станина регулируется по высоте;
  • защитные кожухи при необходимости можно откинуть;
  • ножевой вал передвигается по оси и фиксирует глубину резания.

Принцип работы

Ножевой вал стационарного станка располагается перпендикулярно оси станины в радиальных подшипниках качения, что ведет к компенсации всех возможных сдвигов детали при работе и равномерному распределению рабочих усилий двух лезвий. Рабочий стол состоит их двух частей, где задняя выполнена стационарно и стоит на валовой оси, а передняя часть поднимается или опускается на высоту строгаемого слоя.

Подача детали ведется вручную или автоматически, причем в памяти такого станка с программным обеспечением есть несколько вариантов для обработки различных категорий древесины. В некоторых моделях предусмотрено строгание двух поверхностей одновременно.

Чтобы произвести настройку в рабочий режиме, опускают стол, ставят на вал требуемое число ножей и регулируют по индикатору их параллельное расположение. После этого все части закрепляются и включается механизм подачи. Перед работой станок проверяют на холостом ходу.

Устройство фуганка, стационарного или ручного, принципиально одинаковое. Электрический двигатель через редуктор понижения крутит ножевой барабан с несколькими съемными лезвиями. При вращении головке инструмента сообщается вертикальная подача. В комплекте к оборудованию продают несколько разновидностей лезвий для строгания твердого и мягкого дерева, их количество составляет от 1 до 3.

1 Назначение и устройство

Оборудование фуговальной группы предназначено для прямолинейного строгания деревянных деталей, которое может выполняться по плоскости либо под углом. Такие агрегаты применяются в сфере деревообрабатывающей промышленности, мебельного производства, в строительных предприятиях и в быту.

В зависимости от особенностей конструкции все станки классифицируются на две группы:

  • односторонние;
  • двухсторонние.

Односторонний фуговальный станок используются для выравнивания одной из плоскостей детали (как правило, ее пласта), также они в два захода могут строгать оба пласта заготовки поочередно. Оборудование одностороннего типа выпускается с рабочей шириной строгания до 600 мм.

Основным рабочим узлом  любого строгально-фуговального станка является резальный вал, на который монтируются 2-4 ножа. Бытовое оборудование средней ценовой категории оснащается 2-мя ножами. На нижеприведенном изображении представлена схема конструкции одностороннего фуганка.

Односторонний фуговальный станок в работе

Базовой частью конструкции данного агрегата является станина коробчатого типа, выполненная из литого чугуна (в компактном оборудовании для дома — из листового металла). На станине зафиксированы все конструктивные узлы станка и рабочие столы — передний и задний. На столе посредством кронштейнов крепится направляющая линейка, обеспечивающая точность обработки.

Ножевой вал установлен в центральной части стола, он смонтирован  в станину на 2-ух шариковых подшипниках. Сам вал закрыт веерным ограждением, зафиксированным на столе с помощью шарниров. Ограждение установлено на пружине, прижимающей экран к валу. В продвинутых моделях фуганков на ножевом валу может присутствовать специальное устройство для заточки ножей.

Каждый из рабочих столов монтируется на станину через салазки, укомплектованные эксцентриковыми валами. Благодаря валам рабочий стол можно регулировать по высоте и в горизонтальной плоскости — приближая либо удаляя его от строгального вала.  Фиксация столов в требуемом положении обеспечивается за счет ограничительных винтов.

В станину агрегата встроен электродвигатель и вспомогательная пусковая аппаратура. Фуговальное оборудование промышленного класса комплектуется движками асинхронного типа, бытовые станки — коллекторными моторами. Асинхронные приводы отличаются способностью непрерывной работы — они устойчивы к перегрузкам и перегреву, тогда как коллекторный мотор является дешевым аналогом, не предназначенным для непрерывной работы. В оборудовании обеих типов электропривод соединяется с шпинделем посредством клиноременной передачи. Выбор требуемой частоты оборотов происходит посредством изменения положения ремня на шестеренках коробки передач

Двухсторонний фуговальный станок

Фуговальный станок двухстороннего типа представлен на схеме. Данный агрегат оснащен вторым ножевым валом (установлен над нижним резцом), что значительно повышает производительность станка, так как позволяет строгать заготовку  с 2-ух сторон одновременно.

Двухсторонние фуговальные станки также имеют встроенный автоподатчик, который отвечает за перемещение установленной в прижим заготовки (автоподатчик может отводиться в сторону, что позволяет выполнить быструю замену режущего инструмента). Также двухсторонние станки оснащены электромеханическим тормозом для моментальной остановки вращения ножевого вала.

Какой рейсмусовый станок лучше

Наш рейтинг рейсмусовых станков собрал модели для бытового и коммерческого применения. Эксперты тестировали технику, которая предназначена не только для рейсмуссования, но и строгания, фугования

Все предложенные марки заслуживают внимание любителей столярничать в свободное время и профессионалов мебельного, строительного производства

В зависимости от решаемых задач рекомендуем обратить внимание на следующее оборудование:

  • Gigant TPJ-320-1600 – недорогая, универсальная модель для домашних мастеров;
  • Metabo DH 330 0200033000 – оборудование для мебельного цеха или индивидуального предпринимателя;
  • Record Power PT107 – модель английского бренда займет достойное место в цеху производственного предприятия;
  • Jet JPT-10B – техника для тех, кто внимательно относится к конечному качеству продукции;
  • Калибр ССР-1600 – простая, легкая модель для доработки габаритных заготовок.

Каким должно быть оборудование, способное быстро и качественно обработать сырую доску или заготовку из ценной породы дерева? Только современные станки, укомплектованные ножами из конструкционной стали и столами с идеальной поверхностью достойны получить высокое звание лучшей техники для столярных работ.

Какой рейсмусовый станок лучше

Наш рейтинг рейсмусовых станков собрал модели для бытового и коммерческого применения. Эксперты тестировали технику, которая предназначена не только для рейсмуссования, но и строгания, фугования

Все предложенные марки заслуживают внимание любителей столярничать в свободное время и профессионалов мебельного, строительного производства

В зависимости от решаемых задач рекомендуем обратить внимание на следующее оборудование:

  • Gigant TPJ-320-1600 – недорогая, универсальная модель для домашних мастеров;
  • Metabo DH 330 0200033000 – оборудование для мебельного цеха или индивидуального предпринимателя;
  • Record Power PT107 – модель английского бренда займет достойное место в цеху производственного предприятия;
  • Jet JPT-10B – техника для тех, кто внимательно относится к конечному качеству продукции;
  • Калибр ССР-1600 – простая, легкая модель для доработки габаритных заготовок.

Каким должно быть оборудование, способное быстро и качественно обработать сырую доску или заготовку из ценной породы дерева? Только современные станки, укомплектованные ножами из конструкционной стали и столами с идеальной поверхностью достойны получить высокое звание лучшей техники для столярных работ.

Отличие от рейсмуса

Рейсмусовый и фуговальный станки используются для обработки изделий из дерева и иных мягких материалов. Различие между данными инструментами заключается в следующем:

  1. Рейсмус необходимо использовать для финишной обработки заготовок.
  2. Качество реза при работе с фуганком зависит от навыков оператора, при работе с рейсмусовым станком – от технических характеристик оборудования.
  3. Для выравнивания 4 сторон бруска при помощи фуговального станка требуется боковой параллельный упор.
  4. При работе с фуганком требуется настраивать глубину вхождения режущих элементов в обрабатываемую поверхность.

В промышленности фуговальные и рейсмусовые станки используются совместно. Фуганок задает геометрию деревянных деталей, рейсмус калибрует обработанную заготовку по толщине.

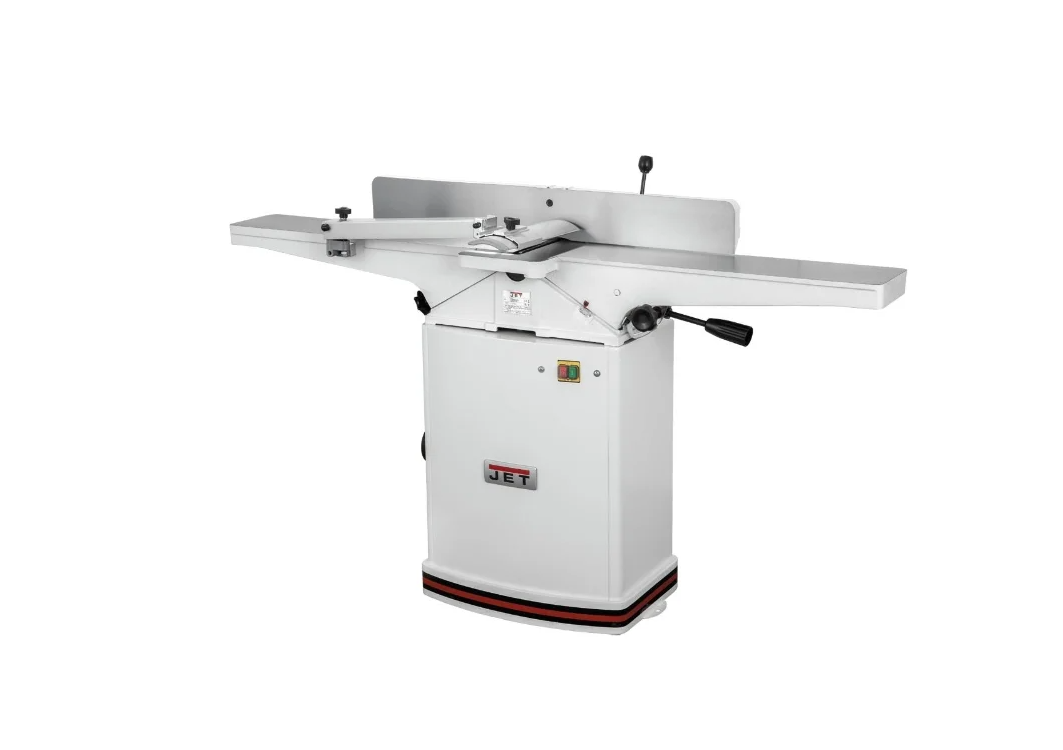

Фуговальный станок JET 54A 1.35 кВт


Фото: market.yandex.ru

Фуговальный станок JET 54A применяется для прямолинейного одностороннего строгания заготовок из дерева по плоскости и торцу, а также снятия фасок под необходимым углом. Станок отличается высоким качеством производимых работ и долгим сроком службы. Конструкция агрегата изготовлена из чугунного литья, что гарантирует низкий уровень вибрации при работе. Режущие элементы имеют 4 заточенных грани – в случае затупления одной из них достаточно перевернуть элемент и продолжать обработку заготовок. Модель эффективно справляется с фугованием сучковатых поверхностей.

Фуговальный станок JET 54A 1.35 кВт

Достоинства:

  • Компактность
  • Низкий уровень шума
  • Эффективность
  • Устойчивость на поверхности
  • Долговечность
  • Просторный рабочий стол
  • Регулируемое ограждение ножевого вала
  • Чистая работа
  • Точность
  • Эргономичность конструкции

#2020 #Топ 10

Обзор заводских моделей

МодельW0108W0106FLW0103FLW0100
Двигатель0,75 кВт 220В0,75 кВт 220 В2,2 кВт, 220В3,7 кВт 380В
Ширина реза153 мм153 мм203 мм400 мм
Максимальная глубина реза3 мм3,2 мм3,2 мм3 мм
Число ножей режущего вала3344
Диаметр режущего вала61 мм61 мм78 мм98 мм
Длина стола1210 мм1535 мм1800 мм2250 мм
Длина подающего стола700 мм760 мм880 мм1090 мм
Длина приемного стола590 мм755 мм880 мм1090 мм
Ширина стола255 мм255 мм330 мм420 мм
Высота стола от пола820 мм850 мм795 мм820 мм
Размеры упора740 х 98 мм889 х 124 мм889 х 124 мм1195 х 150 мм
Размеры в упаковке1245х515х275 мм1600х360х250 мм1850х450х300 мм2300х820х1025 мм
Масса брутто104 кг135 кг208 кг570 кг
Цена52000 руб68000 руб112000 руб229000 руб

Лучшие рейсмусовые станки по дереву с двумя ножами

Двойная скорость с двумя ножами — теперь не только на фото, но и в продаже по доступной цене.

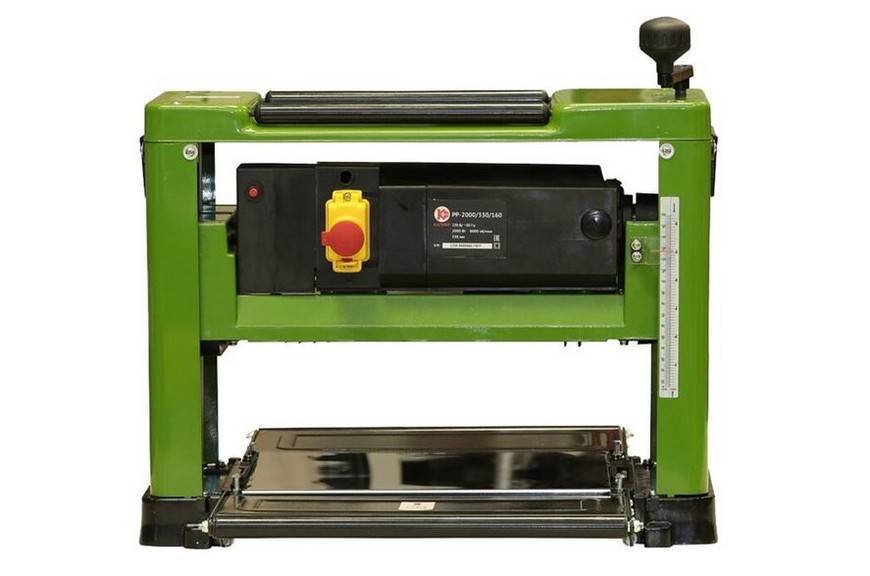

КАЛИБР РР-2000/330/160 2 кВт

КАЛИБР РР-2000/330/160 2 кВт

Высококачественная машина, собранная в Китае. Продукт предназначен исключительно для обработки поверхности элементов из мягкой древесины. Строгание выполняется по заданному оператором размеру. Для большего удобства машина оснащена магнитным пускателем, который предотвращает случайный запуск машины и повышает безопасность работы.

Характеристики:

  • длина рейсмусового стола — 290 мм;
  • ширина — 330 мм;
  • глубина — 3 мм;
  • заготовка подается со скоростью 6 м/мин;
  • максимальная высота — 160 мм;
  • два ножа.

Плохая протяжка валов, проскальзывание и необходимость помощи рук — основные претензии потребителя.

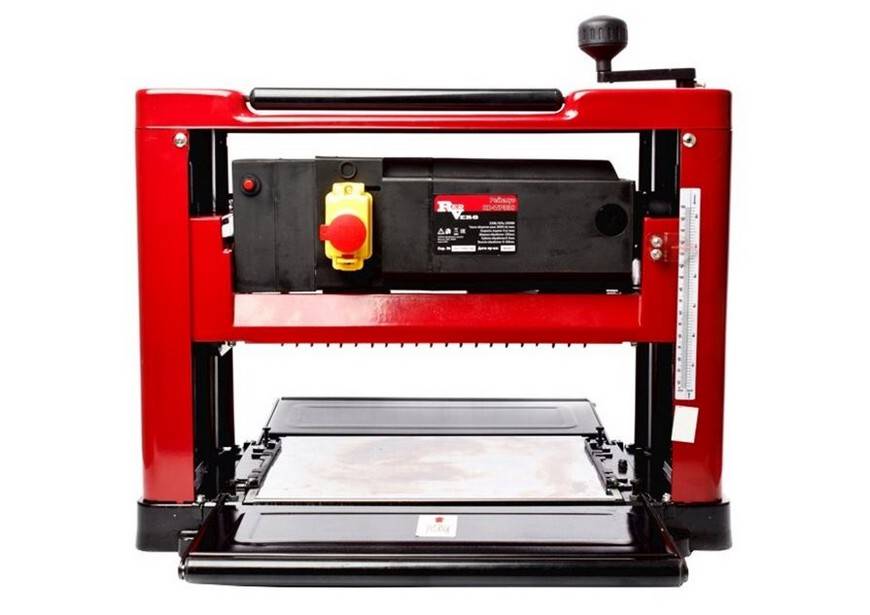

RedVerg RD-WP330 2 кВт

RedVerg RD-WP330 2 кВт

Предназначен для строгания деревянных заготовок и придания им определенных размеров. Ножи из высококачественной режущей стали точно обработают ваш объект и придадут ему желаемую форму. Регулировка рабочих параметров оборудования осуществляется посредством манипуляций со строгальным валом. Рейсмус RedVerg отлично проявит себя как в частной мастерской, так и на строительной площадке.

  • максимальная ширина — 330 мм;
  • глубина обработки — 3 мм;
  • подача заготовок — 6 м/мин;
  • максимальная высота заготовок — 160 мм;
  • число ножей — 2.

По отзывам, быстро выходит из строя ремень, с заменой на новый пропадает шум, но ненадолго. Нижняя часть станины колкая, можно легко повредить. Плохой отвод стружки.

Конструкция и принцип действия

Фуговальный станок по дереву – это один из основных типов оборудования, которыми оснащаются не только промышленные, но и частные столярные предприятия, профессионально занимающиеся обработкой деревянных заготовок. Приобретают их и для домашних мастерских, хозяева которых занимаются изготовлением изделий из дерева.

Устройство

Конструктивно фуговальный станок состоит из таких узлов и деталей:

  • станина;

  • рабочая поверхность;

  • режущий вал;

  • направляющая;

  • круговое ограждение.

Рабочая поверхность собирается из двух плит – передней и задней. При этом уровень неподвижной (задней) плиты находится на одном уровне с верхней точкой кромок режущих ножей, а передней (подвижной) – опускается вниз на толщину снимаемого при обработке слоя древесины. Как правило, перепад высот между поверхностями составляет 1,5 мм, что достаточно для качественной обработки заготовки за два прохода.

Обе плиты отливают из чугуна, что делает станину более устойчивой. Для большей сохранности краев, на плитах монтируют специальные стальные накладки, которые служат еще и стружколомателями.

Режущий вал – основная деталь станка, устанавливаемая на станину между двумя плитами. Именно на нем установлены резаки. Чаще всего для работы используют одинаковые однокромочные ножи, которые можно затачивать. Однако в столярных мастерских часто предпочитают использовать двухкромочные резаки, для изготовления которых используют инструментальную быстрорежущую сталь. Такие резаки перезаточить невозможно, поэтому сильно затупившиеся в процессе работы ножи заменяют новыми.

Примечание: для работы с твердыми породами дерева применяют ножи с твердосплавными напайками.

Режущий вал прикрывается круговым ограждением, которое устанавливается на передней плите. При этом оно плотно прилегает к направляющей, что обеспечивается специальной пружиной.

Фуговальные станки последних лет выпуска отличаются наличием цифрового указателя глубины фугования, возможностью электронной настройки высоты переднего стола и наклона направляющей линейки. Кроме того практически все они имеют увеличенную длину стола.

Строение рейсмусового станка

Станок обычно состоит из металлической конструкции, которая поддерживает две рабочие поверхности: верхнюю для планирования поверхности и другую в центральной части корпуса под валом держателя инструмента (ножей), заблокированную металлическим клином, который вращается с помощью электродвигателя и выполняет строгание.

  • Независимо от производителя, каждый рейсмусовый станок укомплектован роликом с режущими ножами, крышкой, переключателем подачи и удобным столом.
  • В целях повышения престижа машины используются дополнительные системы безопасности и улучшения комфортных условий использования.
  • Качественные ножи гарантируют точность обработки, а прочная металлическая конструкция обеспечивает стабильные условия работы.
  • Устройства позволяют адаптировать функции к индивидуальным потребностям.

Современные варианты допускают 2 режима строгания: режим заподлицо выполняется на верхней части станка, а перемещение детали запускается толчком оператора, который снимает желаемую толщину в пределах возможностей машины.

Что касается строгания по толщине, обработка происходит по-другому. Деталь скользит внутри корпуса машины и под цилиндром с лезвиями, тянущимися направляющими с рифлеными роликами, которые сопровождают материал внутрь и наружу. Максимальный размер вставляемого объекта определяется расстоянием между направляющими и валом лезвия.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
