Глубинный вибратор для бетона. Выгоняем воздух

Виды прибора

Сегодня используются для бетонных работ два вида:

• погружные;
• площадочные или внешние.

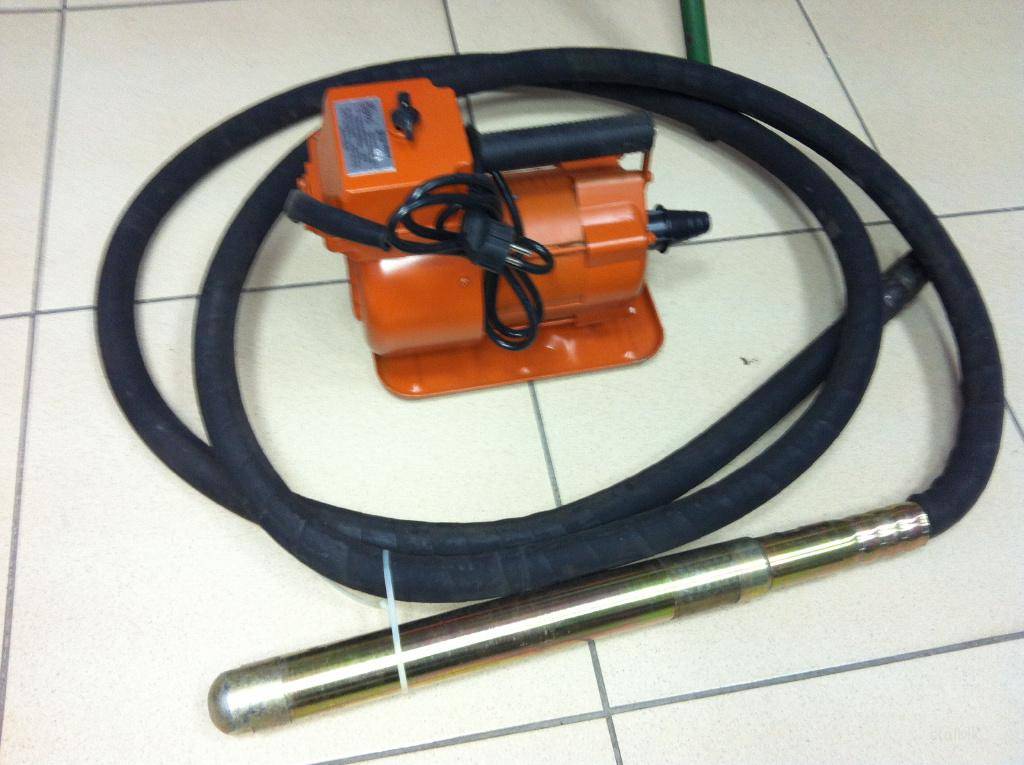

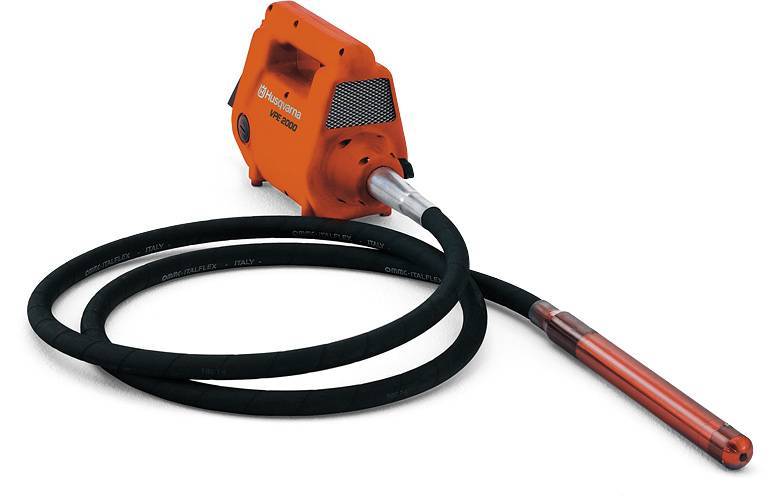

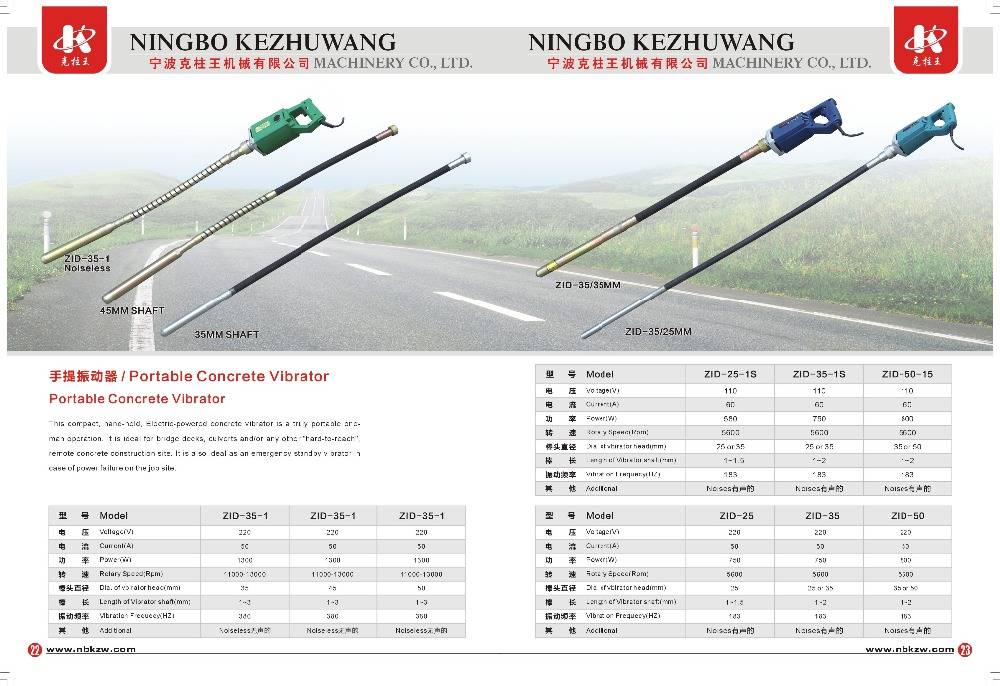

Погружной

Погружной вибратор в своей конструкции имеет гибкий вал, который и погружается в тело бетонного раствора. Работает он от специального привода, который и передает на вал колебательные движения. По сути, это ручной инструмент, который в свою очередь, делится на две группы: бытовой и профессиональный.

С помощью первого можно уплотнять бетон на глубине до 1 м, работает он от сети 220В. Второй – это устройство с длинным валом в несколько метров. В его комплектацию входит специальный преобразователь, который работает от электрического тока частотой 200 Гц.

Именно эта частота тока дает возможность поднять частоту колебания самого оборудования. Поэтому этот вид вибратора для уплотнения бетона называют высокочастотным. Именно с его помощью можно добиться высокого качества изготовления колонн, фундаментов и стен, заливаемых по монолитной технологии.

Внешний

Из названия становится понятным, что площадочные устройства используется поверх залитого бетонного раствора. Для этого поверх смеси укладывается деревянный помост (обычно это щит, сбитый из досок), на который и устанавливается сам вибратор для бетона.

Понятно, что эффективность работы данного типа намного ниже, чем погружного. Но поверхностный вибратор применяется в тех местах, где нет возможности использовать глубинный вариант. К примеру, большое количество арматуры в конструкции.

В этой группе есть модели высокочастотные, есть обычные, работающие от сети переменного тока с напряжением 220В и частотой тока 50 Гц. Присутствуют на рынке и пневматические модели. В настоящее время производители предлагают две модели площадочного вида: направленные и круговые. С помощью первых можно провести направленное уплотнение, к примеру, если вам необходимо лучше уплотнить фундаментную смесь, которая расположена в углу опалубки. Как показывает практика, именно эти зоны самые труднодоступные.

Круговые чаще всего используют для уменьшения пористости бетона в заливаемых формах. К примеру, в производстве фундаментных плит ФС.

Как выбрать?

На первом этапе подбирается тип виброинструмента – для стяжек и других протяженных конструкций малой толщины выбирают устройство поверхностного типа. Глубинный вибратор широко применяется в строительных работах, при заливке фундаментов и других конструкций. Вибраторы наружного типа используют в производстве тротуарной плитки, также они необходимы для уплотнения стяжек, полов сравнительно малой толщины и большой площади.

Еще один критерий выбора – мощность оборудования, от которой зависит время его непрерывной работы. В частном строительстве наибольшая популярность у глубинных портативных вибраторов, мощностью от 0,8 до 1,5 кВт. На дачах и других объектах, где нет централизованного электроснабжения, можно использовать аккумуляторные модели. В промышленном строительстве, при производстве конструкций чаще применяют устройства для уплотнения железобетона от 3 до 4 кВт.

Для получения оптимального качества смеси, необходимо учитывать частоту вращения. Для бетонов с наполнителями крупных фракций применяются низкочастотный инструмент с большой амплитудой колебаний. Если применять другие модели, то состав расслоиться, качество снизится. Для частного строительства лучше выбрать среднечастотный виброуплотнитель с широким диапазоном настроек, подходящий для растворов с различными фракциями наполнителей. Высокочастотный инструмент имеет узкую специализацию, и применяется для мелкозернистых бетонов.

Важный параметр – масса оборудования. Для строительных работ на приусадебном участке чаще приобретают электроинструмент массой до 6 кг. Установки большей мощностью весят до 18-20 кг, это полупрофессиональное оборудование, применяемое частными бригадами. Мощный профессиональный инструмент весит 90-100 кг, для работы с ним требуется несколько человек со специальной подготовкой.

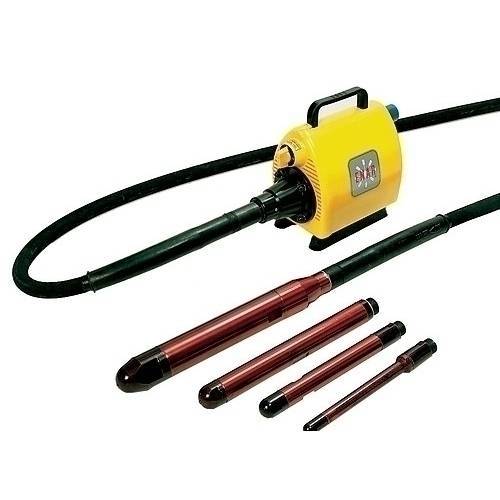

При подборе погружного вибратора обращают внимание на диаметр наконечника (булавы), приводящаяся в движение гибким валом. Густоармированные конструкции требуют вибронаконечников диаметром 15 мм, допускаются варианты до 50 мм

Для уплотнения обычного неармированного монолита применяются большие диаметры до 110 миллиметров.

Выбор зависит и от глубины опалубки. Чтобы эффективно использовать виброуплотнитель, длина трубки привода должна на 1 метр превышать эту глубину. Это оставит свободу маневра, что учитывается при изготовлении вибрационного оборудования.

Разновидности глубинных виброуплотнителей бетона

Все имеющиеся на российском рынке глубинные виброуплотнители классифицируются по двум характеристикам: рабочей частоте и типу двигательной установки. Вторая характеристика часто стоит на первом плане, так как от нее существенно зависит мобильность применения устройства и его стоимость.

По типу двигательной установки глубинные виброуплотнители бетона делятся на 4 вида:

• С электродвигателем
• С пневмодвигателем
• С двигателем внутреннего сгорания
• С дизельным двигателем

По рабочей частоте глубинные вибраторы подразделяются на три вида:

• Низкой частоты — идеальны для бетонов с крупными частицами наполнителя
• Средней частоты — для смешанных составов
• Высокочастотные — для небольших частиц

Работу глубинным вибратором прекращают в данном месте после того, как там выступит так называемое цементное молоко

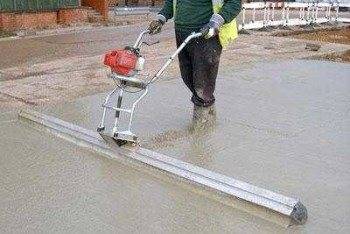

Поверхностные (площадочные) модели

Этот тип менее распространен, но и его можно использовать в частном домостроении, и в частности для строительства бань. При возведении небольших сооружений фундаменты редко бывают очень глубокими, часто имеют среднее или мелкое заглубление, так что использования поверхностных бетонных вибраторов тоже неплохо уплотнит раствор. К тому же его затем можно будет использовать при заливке стяжки пола.

Параметры выбора те же — амплитуда и частота колебания, количество часов до отказа, радиус действия. Сам мотор вибратора устанавливается на платформу, затягивается болтами.

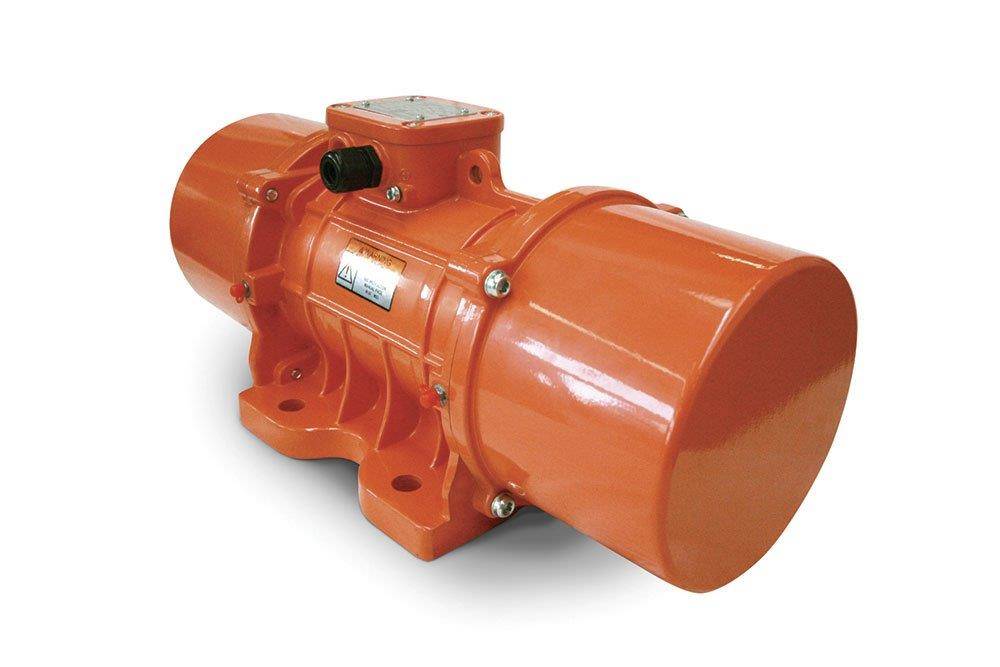

Один из вариантов поверхностного бетонного вибратора

При работе важно подтягивать болты в местах крепления рабочей платформы. Это обеспечит лучшую передачу колебаний, а также не даст мотор соскочить с крепления

Делать это нужно регулярно — не менее чем два раз за четверть часа.

Перед работой установку необходимо заземлить, после чего включить и медленно перемещать по плоскости. Для достижения хорошего эффекта полосы обработки должны перекрываться примерно на 10-20 см.

Для чего нужен вибратор

Бетонный раствор представляет собой смесь крупного и мелкого заполнителя, связующего вещества и воды. Все компоненты состоят из частиц разных размеров. Для получения качественного монолитно-бетонного изделия, составные частицы раствора должны плотно примыкать друг другу, а между ними не должно оставаться пустот и воздушных карманов.

После заливки раствора в опалубку в него погружается глубинный вибратор, при этом происходят следующие процессы:

1. Увеличение пластичности:

• Высокочастотная вибрация передается твердым частицам и приводит их в непрерывное колебательное движение;
• Это способствует увеличению подвижности и текучести бетонного раствора, поэтому он хорошо затекает даже в самые глубокие и узкие места опалубки.

1. Уплотнение бетона:

• Движущиеся частицы под собственным весом плотно прижимаются друг к другу и к деталям арматурной обвязки, что увеличивает плотность и прочность бетонного изделия;
• Увеличение плотности можно заметить невооруженным глазом, когда при опускании вибратора бетон на глазах начинает уменьшаться в объеме.

1. Удаление лишнего воздуха:

• За счет вибрации тяжелые твердые частицы под своим весом опускаются вниз, а более легкие пузырьки воздуха поднимаются наверх и удаляются из бетонной смеси;
• Таким образом, глубинные вибраторы для бетона помогают уменьшить пористость бетона, и вместе с тем увеличить его морозостойкость, водонепроницаемость и устойчивость к образованию трещин.

Для правильного уплотнения бетона, вибронасадку нужно периодически вынимать из раствора, и перемещать только вертикально вверх и вниз.

Принцип действия погружного вибратора

Устройство глубинного вибратора для бетона очень простое. Он работает по принципу эксцентрикового дисбаланса и состоит из трех основных механизмов:

1. Приводной механизм может быть бензиновым или электрическим.

• В частном строительстве глубинный вибратор обычно приводится в действие от электродвигателя, мощной электродрели или перфоратора;
• На выходном валу привода устанавливается соединительная муфта для подключения гибких валов с вибронасадкой.

1. Гибкий вал служит для передачи крутящего момента от приводного механизма к вибрационной насадке:

• Изготавливается из жесткого металлического троса, помещенного в гибкую наружную оболочку;
• Длина вала подбирается с таким расчетом, чтобы он оказался на 800-1000 мм длиннее, чем самое глубокое место в опалубке.

1. Вибронасадка или булава служит непосредственно для создания механических колебаний:

• Корпус булавы изготавливается из нержавеющей стали в виде герметично закрытого стакана диаметром 40-60 мм;
• В нижней и верхней части стакана расположены два подшипника качения;
• В подшипниках свободно вращается стальной вал, который присоединяется к гибкому приводному тросу;
• На валу закреплен эксцентриковый дисбаланс со смещенным центром тяжести, поэтому при быстром вращении булава начинает вибрировать с высокой частотой.

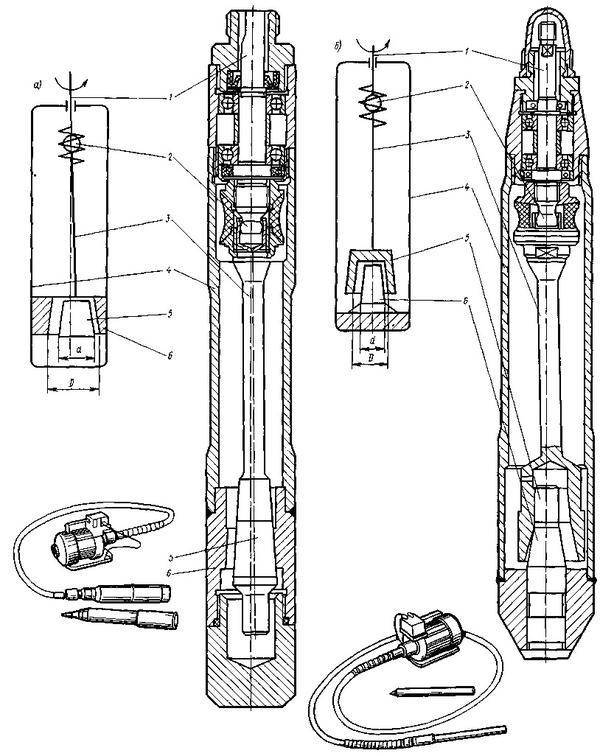

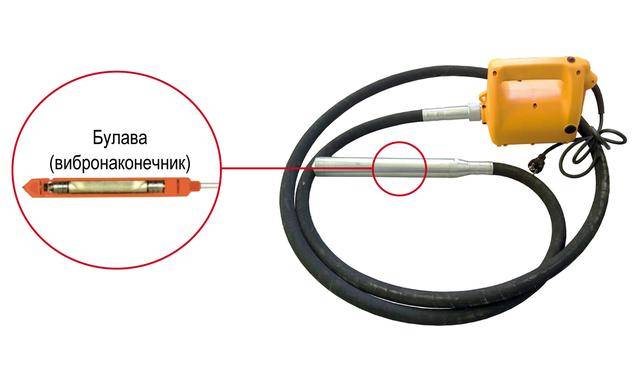

На рисунке показано внутреннее устройство вибронаконечника глубинного вибратора.

Зачем нужен вибратор

Итак, как уже отмечалось, залитый раствор, даже после тщательного его перемешивания остается неоднородной массой, в которой содержится множество воздушных пузырьков. Застывшая в таком виде смесь превратиться в бетон с намного сниженными характеристиками. В частности он станет пористым, а это приведет к снижению прочности и водонепроницаемости. В результате будет нарушена жесткость всей конструкции.

Применение колебательных процессов способствует улучшению следующих характеристик:

• цементный раствор утрамбовывается, что приведет к уменьшению воздушных пустот. При этом плотность увеличивается, а объем уменьшается, примерно до 30%. За счет высокой плотности, резко увеличивается прочность, как отдельных участков, так и всей конструкции;
• повышается вязкость бетонной массы. Это приводит к снижению рисков расслоения;
• повышается текучесть, а это приводит к более равномерной наполняемости опалубки;
• повышается устойчивость бетона к растрескиванию и механическим воздействиям;
• увеличивается стойкость к воздействиям негативных факторов окружающей среды: таких, как: влага, жара, низкие температуры и ее резкие перепады;
• за счет уплотнения смесь намного быстрее отвердевает и застывает. Это достигается тем, что с вытеснением воздушных включений из раствора удаляется вода.

Таким образом, уплотнитель просто незаменим при бетонных работах. Бетонный вибратор чаще всего применяется, как профессиональный инструмент, при монолитном строительстве. Но есть образцы, которые рассчитаны на небольшие объемы работ.

Признаки достаточного уплотнения бетонной массы

Один из признаков — отсутствие пузырьков в бетонной смеси.Уплотнительные работы с бетоном можно проводить двумя способами: вручную и механически. Однако при ручном уплотнении сложно достичь высоких результатов. Вибрированием также не всегда возможно получить требуемую однородность. С одной стороны, смесь может быть не до конца уплотнена, а с другой – расслаиваться из-за чрезмерного воздействия колебаний.

Правильно определить степень уплотнения можно по нескольким параметрам:

• отсутствует оседание жидкого конгломерата;
• на поверхность всплывает цементное молоко с песком;
• отсутствуют пузыри воздуха;
• после извлечения форсунки вибратора поверхность конгломерата быстро закрывается.

По типу привода

Двигатель – один из основных узлов вибратора.

Исходя из типа привода, различают вибраторы:

Электромеханические.

Привязаны к электросети – однофазной (220 В) или трехфазной сети (380) – имеют ограниченную мобильность. Ручные вибраторы для бетона на 220 В не требуют каких-либо специальных условий, но не дают большой мощности. Модели с трехфазным двигателем мощнее, но тяжелее и сложнее в подключении;

На основе двигателя внутреннего сгорания – бензинового или дизельного.

Вибраторы не зависят от электросети и имеют мощность до 4 кВт – этого достаточно для виброобработки бетонных массивов большого объема. Минусы – большие габариты и вес, сложность обслуживания.

Существуют портативные модели бензиновых вибраторов для бетона. Они мобильны – двигатель помещается в заспинном рюкзаке. Однако стоят они дороже стационарных, а мощность обычно не превышает 2 кВт.

Пневматические.

Колебательное усилие создается за счет подачи струи сжатого воздуха из компрессора. Пневмовибраторы применяют в промышленных условиях – они имеют большой ресурс, взрыво- и электробезопасны, не требуют сложного обслуживания, могут работать в условиях влажности и запыленности. Основная сфера применения – производство ЖБИ-изделий.

Исходя из мощности, можно условно выделить вибраторы:

• бытовые – до 2 кВт. Это стационарные или более удобные (и дорогие) портативные модели – для работы с ними не требуется специальных знаний и опыта;
• профессиональные – до 4 кВт. Тяжелые и, как правило, стационарные модели, обслуживание которых требует специальных навыков. Используют такие вибраторы для укладки бетона в многоэтажном и промышленном строительстве, на производстве железобетона.

Коронка по бетону: что такое и как выбрать

Какое дерево подойдет для обрешетки?

Чтобы обрешетка под сайдинг из дерева прожила долгую жизнь, нужно выбирать материал с учетом важных требований:

• Древесина должна быть хорошо просушенной. Профессионалы определяют качество просушки специальными влагомерами. Можно сделать это и на глаз. На брусках должны отсутствовать влажные разводы, дерево не должно быть слишком тяжелым.
• На материалы должны отсутствовать любые малейшие признаки начала процессов гниения. О том, что дерево начало портиться, может свидетельствовать красное или синее пятнышко.
• Следует выбирать ровные бруски. Дефективный материал приведет в деформационным изменениям сайдинговой обшивки.
• Все деревянные элементы подлежат обязательной обработке специальными антисептиками.

Такой материал, как дерево, особенно актуален, если выполняется обрешетка деревянного дома под сайдинг. А также подходит для ветхих построек.

Обычно каркас монтируется из брусков 5Х5см.

Как пользоваться погружным оборудованием

Есть несколько рекомендаций, касающихся вопроса, как использовать электрический вибратор

Первое, на что необходимо обратить внимание – это непрерывность заливки самого бетона. Пока вы, к примеру, не заполнили опалубку раствором, останавливать данный процесс нельзя

Поэтому специалисты рекомендуют на стройплощадке иметь сразу два инструмента на тот случай, если один вдруг выйдет из строя.

Если возможности иметь два прибора у вас нет, тогда следите за техническим состоянием одного-единственного. Обязательно проверяйте щетки на двигателе, осматривайте гибкий вал и булаву, содержите все это в чистоте.

Правильная заливка

Саму заливку бетона надо производить с малой высоты, распределять смесь равномерно. Последующие слои должны распределяться толщиной не более 0,5 м. При этом наконечник вибратора для бетона должен входить в раствор вертикально, никаких горизонтальных вхождений.

Обращайте внимание на расстояние между местами вхождения. Этот показатель зависит от диаметра уплотняющей зоны, он обычно равен 7-9 диаметрам булавы

При этом старайтесь, чтобы зоны пересекались друг с другом. И еще один момент – наконечник вибратора для бетона должен обязательно входить в нижний слой на 10-15 см. Так лучше будет производиться скрепление слоев, в результате чего образуется монолит.

Что касается времени уплотнения, то многое будет зависеть от марки бетонного раствора. Каждое вхождение булавы производится в течение 5-15 секунд. Чем плотнее раствор, тем дольше производится вибрирование.

Предупреждения

Нельзя чтобы наконечник вибратора для бетона касался арматуры или опалубки. Расстояние до них должно быть минимум 7 см. Вытаскивать булаву надо не спеша, при этом делать низкочастотные колебания вверх-вниз. Таким образом, отверстие от вала и наконечника плотно заполняется раствором. В самом же конце булаву надо быстро выдернуть. Это делается с одной-единственной целью – нельзя допустить вибрации поверхности залитой бетонной смеси. Это снижает ее качество.

Виды вибраторов по типу двигателя

Привод может быть электрическим, бензиновым, дизельным.

• Электрические модели. Могут иметь двигатели, питание которых осуществляется от бытовой электросети напряжением 220 В и частотой 50 (60) Гц, от промышленной сети напряжением 380 В или от понижающих трансформаторов, которые на выходе выдают напряжение 24-42 В. Вибраторы, запитанные от напряжения 220 В или 380 В, оснащаются устройством защитного отключения (УЗО), обеспечивающим безопасность персонала. Преимуществом такого оборудования является низкий уровень шума и отсутствие токсичных выхлопных газов. Недостаток – ограничение радиуса действия длиной электрокабеля.
• Бензиновые. Это популярный вид вибраторов, применяемый на открытых строительных площадках, расположенных на удалении от источника электрического питания. Для них характерны мобильность, возможность длительного беспрерывного использования. Такие модели используют для создания многопостового оборудования, предназначенного для одновременной обработки значительных площадей. Бензиновые модели имеют защиту от перегрузки.

Советы и рекомендации

Нужно понимать, для решения каких целей вам нужно это оборудование. Можно использовать и самодельное устройство, если вам нужно проделать незначительный объём работ с бетоном. Однако использование заводских изделий позволит проще решить вопрос с комплектующими.

Для того, чтобы добиться возведения надёжных зданий и конструкций, которым суждено простоять много лет, игнорирование вибратора при работе с бетонной смесью не представляется возможным — это оборудование стало неотъемлемым в процессе современного строительства

Именно поэтому так важно не только подобрать самый лучший вибратор для уплотнения бетона, но и соотнести его со своими конкретными целями и ситуацией. Немаловажно точно рассчитать бюджет и не уйти в полный минус. Предлагаем вам не обманываться мощностью вибратора или популярностью бренда, а мерить всё по своему аршину и подбирать оборудование для конкретных целей

Не стоит брать профессиональное дорогое оборудование, если объём работ не соответствует. Постарайтесь определить нужные для себя качества, которыми должно обладать конкретно для вас оборудование и найдите в строчках рейтинга нужный агрегат

Предлагаем вам не обманываться мощностью вибратора или популярностью бренда, а мерить всё по своему аршину и подбирать оборудование для конкретных целей. Не стоит брать профессиональное дорогое оборудование, если объём работ не соответствует. Постарайтесь определить нужные для себя качества, которыми должно обладать конкретно для вас оборудование и найдите в строчках рейтинга нужный агрегат.

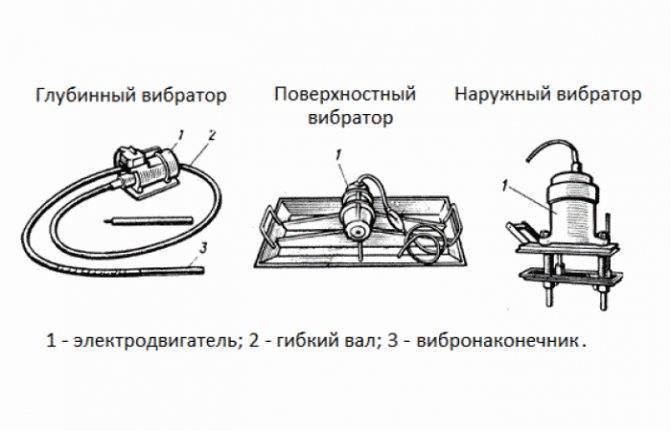

Виды бетонных вибраторов, их назначение и использование

Устройства делятся на группы с учетом отличий по целевому назначению:

• глубинные погружные — такие модели предназначены для уплотнения раствора на существенной глубине, они отличаются высокой производительностью, большой мощностью, что позволяет применять технику при строительстве фундаментов крупных зданий;
• поверхностные, или площадочные, — отличаются по конструкции от рассмотренного варианта наличием площадки, которая располагается на поверхности бетонной стяжки или слоя раствора, предназначенного для других целей, преимуществом таких устройств является возможность удаления пузырьков воздуха из бетона после его заливки на плоскую поверхность, вручную добиться такого результата не получится;
• наружные — применяются для установки на возвышающиеся конструкции с большим количеством арматуры (участки фундамента, колонны).

Кроме того, бетонный вибратор делится на группы с учетом отличий по принципу работы:

• пневматические — в данном случае предусмотрен компрессор, устройства этого вида функционируют благодаря способности распространять вибрационные волны через шланг высокого давления, применяются модели такой группы редко, чаще всего — на заводах по производству железобетонных конструкций;
• электрические — вибратор для бетона этого вида делится на 2 типа: рассчитанные на 220 и 380 В, к первой группе относятся двухфазные устройства, они характеризуются сравнительно небольшой мощностью, компактными габаритами и могут применяться в бытовых условиях, трехфазные аналоги более мощные, подключать их можно только к выделенному источнику питания, соответствующего вибратору по параметрам, еще отмечается, что они намного крупнее;
• функционирующие с применением топлива — отличаются высокой мощностью, могут использоваться для уплотнения бетона при строительстве крупных конструкций, устройства с камерой внутреннего сгорания крупногабаритные, их недостатком является необходимость обслуживания и существенные затраты на топливо.

Типы бетонных вибраторов.

Различают подобные устройства по мощности: агрегаты с двигателем до 2 кВт являются портативными, но с их помощью можно уплотнять бетон на небольших объектах, поэтому такие модели чаще всего используются в бытовых условиях. Приборы мощностью до 4 кВт применяются при строительстве крупных монолитных конструкций, их преимуществом является возможность работы в течение длительного периода без риска перегрева.

Еще вибраторы для уплотнения бетона подразделяются на виды с учетом частоты вращения вала (об/мин):

• до 3500;
• до 10000;
• более 10000.

В большинстве случаев применяются устройства второй группы, т. к. они являются универсальными и могут быть задействованы для укладки слоя бетона с разными параметрами. Низкочастотные агрегаты предназначены для работы с крупнозернистыми смесями, которым к тому же несвойственна текучесть.

Популярные марки

В данном обзоре приводятся наиболее рейтинговые виды строительных вибраторов для бетона. Выбор пал именно на эти модели исходя из анализа положительных отзывов пользователей.

ТОП-5 популярных моделей:

Красный маяк ЭПК-1300.

Это высокочастотный вибратор, предназначенный для глубинной обработки бетонной смеси. Хорошо транспортируется. Имеет широкое основание, которое обеспечивает высокую устойчивость. Вибратор для бетона Красный маяк отличается экономичностью. Имея небольшую мощность, может создавать плотную однородную структуру. Используется на объектах, имеющие армирующие конструкции, а также при наличии угловых пустот.

Sturm CV71101.

Портативный Sturm — это ручной вибратор, предназначенный для глубинной обработки бетонной смеси. Страна разработчик — Германия, а производитель – Китай. Совместно с портативным вибратором для бетона Sturm CV71101 поставляется и гибкий 4-х метровый вал. Эта модель нашла широкое применение при возведении колонн, а также стен подвальных помещений. Мощность портативного вибратора для бетона Sturm CV71101 составляет 2 кВт. Вес – 5,15 кг;

Красный Маяк ИВАР-38.

Уплотнитель для бетона Ивар-38, предназначен для глубинной обработки раствора. Все конструктивные элементы и эластичный вал защищены от повреждений стальным корпусом. Вибратор для бетона Красный маяк обеспечивает высокую плотность при уплотнении армированных поверхностей;

Wacker Neuson AR 36/3/230.

Вибратор для бетона wacker neuson разработан и выпускается Германии. Вибратор для бетона wacker neuson отличается хорошими экономическими показателями и долговечностью. Устойчиво работает в тяжелых условиях.

Wacker Neuson AR 64/3/400.

Модель поверхностного типа. Страна разработчик и производитель – Германия. Отличается высокой надежностью. Вибратор для бетона wacker neuson может длительно работать со значительными перегрузками. Имеет компактную конструкцию, все узлы доступны для обслуживания. Зарекомендовал себя при возведении стен и ж/б конструкций.

Типы вибраторов для бетона

В монолитном строительстве для уплотнения бетона применяются различные типы вибраторов. По назначению различают следующие их виды:

• поверхностные прессовые вибраторы, предназначенные для уплотнения бетона при заливке полов, перекрытий небольшой толщины;
• наружные вибраторы, используемые для создания вибраций при заливке густоармированных железобетонных тонкостенных конструкций через элементы внешней опалубки;
• внутренние или погружные вибраторы, применяемые для уплотнения бетонного раствора при заливке массивных и объёмных конструкций: фундаментов, ростверков, опор, дамб и т.д.

По способу создания вибраций и источнику энергии инструменты делятся на следующие виды:

1. электромеханические вибраторы, в которых вибрация рабочей поверхности исполнительного механизма получается за счёт преобразования вращения вала электродвигателя в колебательные движения при помощи эксцентрика;
2. не менее популярные пневматические вибраторы, где источником энергии является компрессорный агрегат, а давление воздуха преобразуется в колебательные движения бегунка;
3. механические вибраторы с небольшим автономным двигателем внутреннего сгорания;
4. электромагнитные и гидравлические специализированные вибраторы.

По частоте создаваемых вибраций исполнительного механизма различают:

• низкочастотные вибраторы с частотой колебаний до 3,5 тыс. кол/мин для уплотнения бетонных смесей, состоящих из крупнозернистых заполнителей;
• высокочастотные вибраторы с частотой от 10 до 20 тыс. кол/мин для работы с мелкозернистыми бетонными растворами;
• среднечастотные вибраторы с частотой от 3,5 до 9 тыс. кол/мин для бетона со среднефракционной структурой.

Глубинные и поверхностные — в чём разница?

Уже из названия очевидно, что основная задача этих устройств состоит в передаче вибрации бетонной массе с целью выравнивания ее плотности по всему рабочему объему опалубки. Прежде чем говорить об устройстве и принципе работы, стоит упомянуть о двух разновидностях вибраторов для бетона: глубинном (погружном) и поверхностном (внешнем, площадочном). Несмотря на одинаковые преследуемые цели, сконструированы и работают они немного по-разному.

Глубинные вибраторы погружаются в бетонную смесь. Они состоят из привода, гибкого вала, защищенного силовой броней, и вибронаконечника (булавы). С помощью привода создается крутящий момент, передающийся наконечнику через гибкий вал. Наконечник представляет собой герметичную конструкцию продолговатой формы, внутри которой находится сердечник и бегунок. Движение бегунка по сердечнику и обеспечивает создание вибрации высокой частоты.

Внешние вибраторы не контактируют с бетоном, а воздействуют на смесь через элементы опалубки, на которые они монтируются. Конструкция таких агрегатов также предполагает наличие привода, у которого на роторе смонтированы так называемые дебалансы. Ассиметричные усилия, создаваемые при их вращении, приводят к появлению вибрации, передающейся основанию, на котором установлен поверхностный вибратор. Как правило, к его применению прибегают только в тех случаях, когда погружные устройства не подходят в силу высокой плотности укладки арматуры или небольших размеров заливаемой конструкции.

Это интересно: Вибратор для бетона своими руками — описываем досконально

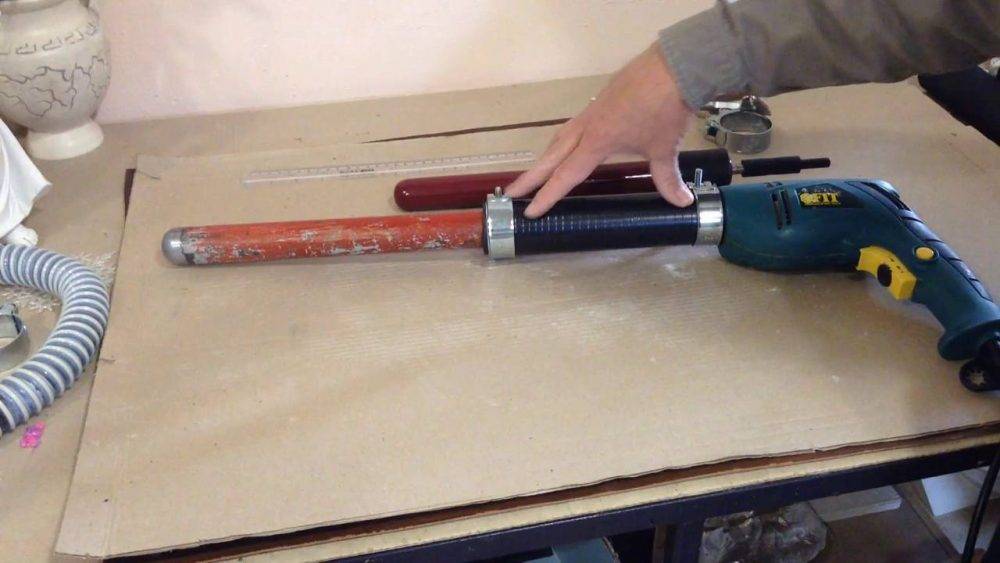

Как сделать вибратор для бетона своими руками

Для самостоятельного изготовления можно использовать одно из следующих устройств:

• электрическую дрель;
• небольшой перфоратор мощностью до 1,5 кВт.

Вибратор погружной по первому варианту изготавливайте, подготовив следующее оборудование и комплектующие:

• Электродрель мощностью 0,65–1,0 кВт.
• Сварочный аппарат с электродами.
• Ножовку по металлу.
• Трубу из нержавеющей стали диаметром 40–45 мм.
• Стальной стержень диаметром 12–15 мм.
• Гибкий трос в гидроизолированном кожухе необходимой длины.
• Подшипники в количестве 2 штук, соответствующие внутреннему диаметру трубы и размерам стального стержня.

Строительный вибратор можно сделать на основе любого электроинструмента с регулируемым числом оборотов

Осуществляйте изготовление, соблюдая последовательность операций:

• Отрежьте фрагмент трубы длиной 450–550 мм.
• Приварите в конце стального стержня эксцентрик.
• Установите на пруток с утяжелителем подшипники.
• Вставьте собранный узел в трубу.
• Заварите торец трубы.
• Герметизируйте выход наконечника.
• Подсоедините трос к насадке и дрели.

Для изготовления можно использовать перфоратор. Потребуется:

• стальная пика;
• опорная шайба.

Длина пики подбирается в зависимости от глубины опалубки. В конце стержня приваривается шайба.

Это интересно: Кованое крыльцо

Как работать с глубинным вибратором

Использовать непосредственно на строительной площадке такой прибор не сложно – достаточно погрузить вибронаконечник в раствор на нужную глубину и обрабатывать область в течение необходимого времени

Важно точно выдержать временной интервал, не превышая его, – несоблюдение технологии скажется на свойствах бетона. Затем нужно переходить к следующему участку

Время, необходимое для утрамбовки бетонной смеси, и частота колебаний рассчитываются исходя из марки бетона, наличия или отсутствия армирующей конструкции, толщины слоя, а также наличия разного рода примесей в растворе. В среднем достаточно 5-30 секунд на каждый участок.

Еще один важный момент – вибрирующий наконечник не должен соприкасаться с опалубкой или арматурой внутри раствора

Поэтому важно следить, чтобы он находился на расстоянии 10-20 см от края армирующий конструкций. От плотности укладки каркас будет зависеть и размер наконечника – большая вибробулава не подходит в тех случаях, когда арматура уложена довольно плотно

Виды вибрационного оборудования

Глубинный вибратор для уплотнения бетонных смесей. Классификация вибрационных машин состоит из трех типов.

1. Устройства поверхностного сжатия передают колебания с верхнего слоя жидкой пульпы. К ним относятся металлические виброплиты, виброрейки, соединенные с вибратором пригрузы. Эти механизмы укладываются на поверхность уплотняемого раствора. Используется оборудование на стройплощадках, при строительстве дорог, для сжатия ЖБИ конструкций толщиной до 2 дм, но большой площади. Пригрузы предназначены для применения на движущихся площадках с целью уплотнения цемента одновременно и сверху и снизу. Среди инструментов поверхностного сжатия встречаются вибронасадки, виброзаглаживающие механизмы. С их помощью проводится доуплотнение. Чтобы провибрировать бетон, применяется навесное оборудование и кассетные установки.
2. Глубинные уплотнители полностью погружаются в форму. К ним относятся вибровозбудители. Применяются эти механизмы на строительных площадках при изготовлении массивных изделий. К этой категории устройств относятся вибрационные пустотообразователи.
3. Вибраторы объемной трамбовки передают колебательные движения всей форме с раствором. Такое устройство называют виброплита. Виброплощадки делятся на несколько типов: с горизонтальными и с вертикальными колебаниями, с движущимися рамами и блоками. Такое вибрационное оборудование предназначено для трамбовки разнообразных сыпучих и несвязных грунтов, тротуарной плитки, а также при ремонтных работах на дорожном полотне.

Предлагаем ознакомиться: Баня с летней кухней и террасой

Назначение вибратора

В процессе заливки смеси необходимо стремиться получить однородный состав, по возможности исключить появление водных и газовых пузырей, не допускать неравномерности в заполнении рабочих объёмов. Если же создаётся железобетонная структура, кроме этого, нужно достичь качественного сцепления смеси и арматурной решётки.

Поскольку при производстве ЖБИ, а также во время укладки смеси воздух в массу раствора в любом случае внедряется, появляется необходимость в его удалении. Иначе это может привести к пористой структуре готового бетона, что снижает его качество. Лучше всего удаление воздушных пузырей происходит при вибрации в толще раствора. Эту вибрацию и создаёт глубинный вибратор.

Воздух при этом двигается вверх, улучшается текучесть состава, наполнитель в массе раствора рассредоточивается с лучшей равномерностью. Исключение пустот и жидкостных карманов укрепляет сцепку арматуры со смесью. В результате при затвердевании получается более плотная структура, обладающая лучшими характеристиками.

Критерии выбора глубинного оборудования

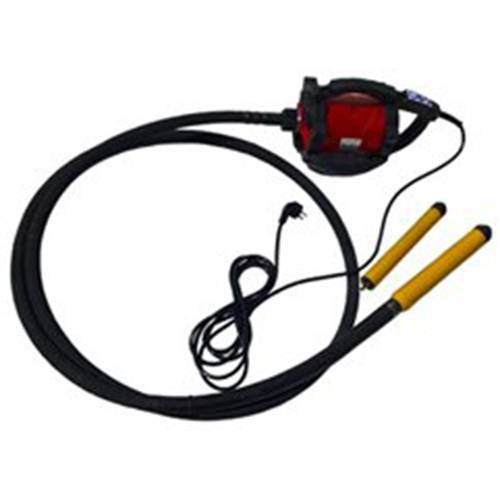

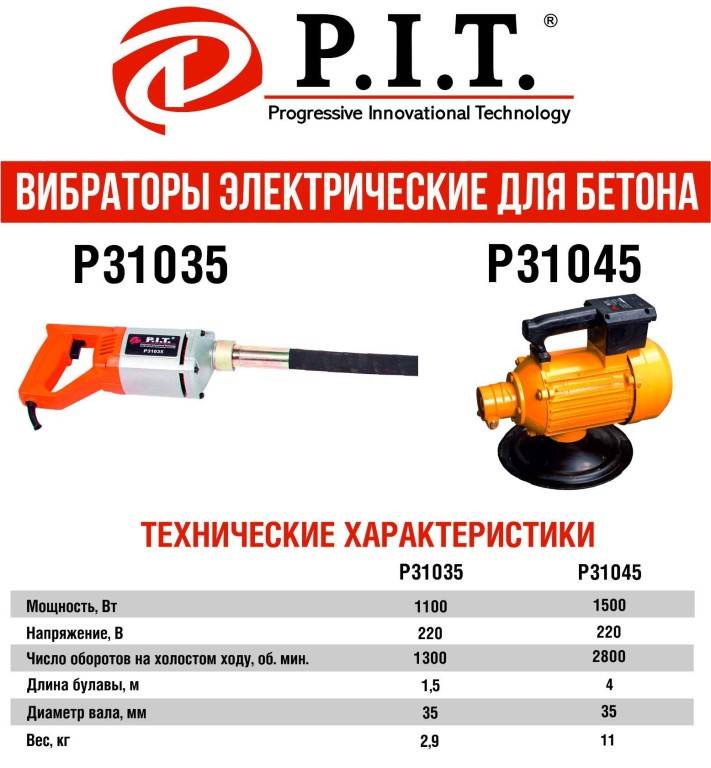

Для того, чтобы правильно выбрать глубинный вибратор, нужно учитывать, с каким объемом работы придется столкнуться и что требуется обработать: балка, фундамент, плита и тому подобное. После обозначения цели и направления работы уже можно определится с техническими характеристиками глубинного агрегата, такими как тип привода, мощность двигателя, протяженность гибкого вала, диаметр булавы, вибрационная частота и другие.

Для начала нужно определиться с типом силового привода. Если есть доступ к электрической сети, то можно выбрать электродвигатель. Если нет, то подойдет основанный на работе от топлива, дизельный или бензинный двигатель.

Мощность силового привода — тоже важная характеристика при выборе глубинного вибратора, которая находится в переделах 400-1500 Вт. От нее зависит качество и продолжительность работы. Существуют более мощные двигатели, которые применяются в строительстве масштабных конструкций.

Длина мягкого вала бывает до 12 метров, которая зависит от глубины работы глубинного вибратора.

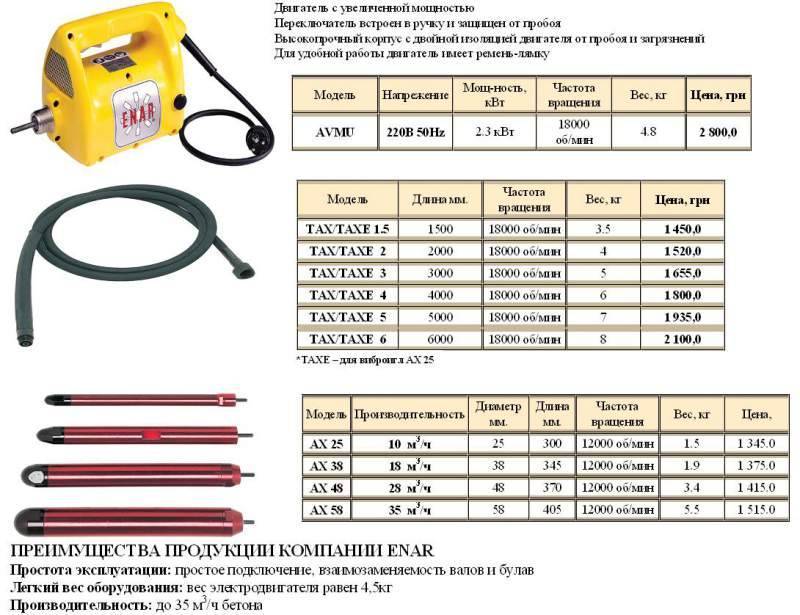

Выбор диаметра вибронаконечника зависит от толщины слоя бетона и составляет 0,25 от него. В основном наконечники поставляются с диаметрами от 28 до 60 мм.

Обязательно в комплекте поставки должны присутствовать паспорт на изделие, сертификат на соответствие, гарантийный талон. Цена на глубинное оборудование напрямую зависит от производителя продукции и технических характеристик товара, которая колеблется в диапазоне 5000-7000 рублей в зависимости ручной или промышленный вибратор.
