Вибраторы для бетона своими руками: чертежи как сделать из дрели или перфоратора

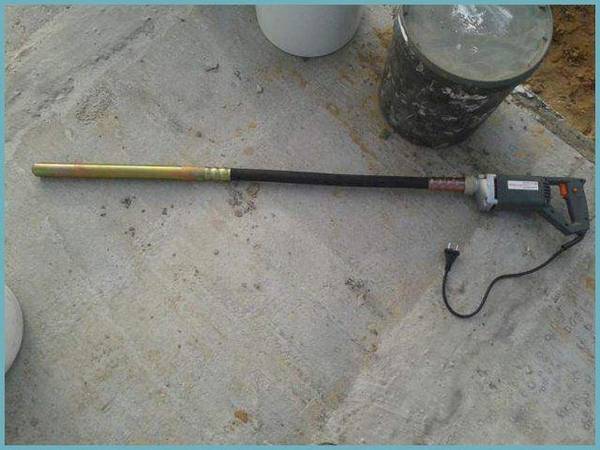

Изготовление вибратора из дрели своими руками

Чтобы сделать устройство самостоятельно, нужно отыскать дома старую дрель или перфоратор, а потом основное его вращательное движение превратить в колебательное. Необходимыми материалами, инструментами и знаниями стоит запастись заранее.

Выбор материала для сборки вибратора

Чтобы сделать вибратор для бетона своими руками из перфоратора, достаточно найти инструмент мощностью минимум 1 кВт. Понадобятся прочный наконечник из нержавеющей стали и насадки с эксцентриком, а также еще некоторые детали.

Что нужно для сборки вибратора:

  • Металлический стержень сечением 15 миллиметров
  • Трубка из нержавеющей стали сечением 40 миллиметров и длиной 55 сантиметров
  • Втулка и два качественных подшипника
  • Кусок стержня из металла прямоугольной формы
  • Гнущийся армированный шланг, выполненный со слоем гидроизоляции (либо прочная трубка из резины)
  • Внутренний стержень для трубки – вполне подойдет тросик от спидометра

Инструменты и материалы

Чтобы самому сделать вибратор для бетона, понадобится такой инструмент: ножовка, электрическая либо газосварка, сверла по металлу, стержень прямоугольного сечения.

Последовательность сборки

Всю конструкцию собирают в определенном порядке. Сначала нужно найти нержавеющую стальную трубку диаметром 3-4 сантиметра и длиной до 60 сантиметров. Чтобы сделать внутренний стержень, берут металлический прут сечением 12-15 миллиметров, который будет двигать всю систему в сторону и создавать вибрационные колебания.

После того, как подготовлены металлическая трубка и центральная деталь, их нужно совместить: на одном конце прута сверлят отверстие, благодаря которому будет прикреплен к устройству привод. Чтобы сердечник ходил без трения, берут несколько хороших подшипников, в средине их располагают круглую часть конца прута. Потом его продевают внутрь трубки, а подшипники забивают до упора с обеих сторон.

Если конец прута со стороны носовой части сильно выдается вперед, его обрезают до 5-10 миллиметров. А подшипники защищают с обеих сторон самодельной крышкой из металла, чтобы исключить возможность попадания вовнутрь грязи и пыли. На подшипники будет приходиться серьезная нагрузка, поэтому они должны быть максимально качественными.

Ко второму концу гибкого стержня крепят втулку, которая призвана плотно закрыть вращательный элемент прибора.

Этапы изготовления

До того, как сделать вибратор для бетона своими руками из дрели, необходимо тщательно изучить каждый из этапов процесса. Вибрирующую насадку на дрель сделать не так уж и сложно.

Последовательность действий:

  • Разрезание болгаркой стального стержня круглого диаметра на две одинаковые части.
  • Приваривание отрезков к пруту прямоугольного сечения по обеим сторонам.
  • Установка подшипников на дебаланс с обеих сторон.
  • Помещение конструкции в стальную трубку.
  • Обрезка круглого прута с одной из сторон точно вровень с трубой.
  • Вырезка крышки для рабочего торца наконечника из листа металла, приваривание ее.
  • Просверливание в конце, который выходит из наконечника, двух отверстий для состыковки с валом: одно должно быть вдоль оси вращения, точно по центру, диаметром и глубиной в 1.5 сантиметра, второе – делают перпендикулярно первому диаметром в 4 миллиметра и через 7 миллиметров от края.
  • В меньшем отверстии нужно сделать резьбу для зажимного винта.
  • Трос (стержень) помещают в резиновую трубу, предварительно смазав, по сторонам оставляют запас до 5 сантиметров.
  • Соединение вибронаконечника и вала.
  • Одевание шланга на вибробулаву, фиксация хомутом.
  • Обрезка второго конца вала до необходимой длины, закрепление в патроне дрели таким образом, чтобы мог вращаться лишь трос, а шланг оставался неподвижным.
  • Защита пластиковым кожухом вибронаконечника.
  • Подключение электродрели к сети, проверка работоспособности вибратора.

Создание вибратора из перфоратора

Из перфоратора вибратор можно собрать аналогично различными способами. Агрегат с гибким валом делают рассмотренным выше способом. Для этого нужно использовать электроинструмент мощностью более 1500 Вт. Работать при этом он будет во вращательном режиме.

Другой вариант преобразования перфоратора в поверхностный вибратор заключается в изготовлении специальных трамбовочных насадок. Для этого понадобятся:

  • ненужная насадка на перфоратор (например, бур, пика, лопатка) с целой хвостовой частью, которая не выскакивает с патрона;
  • фрагмент стальной пластины толщиной 5-7 мм (достаточно куска 0,5 на 0,5 м);
  • арматурный прут сечением от 1 до 2 см (можно использовать и прямоугольные либо квадратные стержни из металла подходящих размеров), длиной до 1,5 м.

Алгоритм изготовления насадки следующий:

  • болгаркой отрезают от приготовленного листа металла прямоугольный фрагмент (или квадратный) нужного размера, а от арматуры – кусок такой длины, чтобы он доставал до дна установленной под заливку формы (опалубки);
  • с помощью сварки соединяют приготовленные детали;
  • от ненужной насадки отрезают хвостовую часть;
  • хвостовик приваривают к свободному концу арматуры.

После проделанных манипуляций насадка готова к применению. Уплотнение бетона будет происходить при работе перфоратора в ударном режиме. Плиту наконечника можно ставить как на поверхность залитого раствора, так и прислонять к опалубке: под действием колебаний рабочая смесь будет утрамбовываться.

На практике применяют также еще более упрощенный вариант: используют прут сваренный с хвостовиком насадки (без пластины) соответствующий по длине высоте опалубки. При этом процесс утрамбовывания происходит аналогично ручному штыкованию, но по производительности превосходит его.

Вибратор для утрамбовывания бетонного раствора, созданный своими руками из подходящего по характеристикам перфоратора либо электродрели достаточно эффективен. Он способен заменить при небольших объемах работ заводское оборудование. Преобразование состоит только в изготовлении насадки. Сам процесс создания не требует особых финансовых вложений, навыков и знаний, а также не занимает много времени. При этом достать нужные материалы не составляет особого труда. Если необходимо собрать гибкий вал, то подойдет даже трос для чистки канализации, а в качестве защиты на него можно надеть армированный шланг.

Во время строительства используется множество разнообразных материалов, среди которых достаточно популярным является бетон. Свои позиции он сумел сохранить благодаря высокой надежности и прочности, а вдобавок к этому и долговечности.

Не во всех случаях процесс изготовления бетонного раствора проходит идеально. Например, появляются воздушные прослойки, что противоречит требованиям технологии. Для предотвращения этого необходимо использовать строительный вибратор.

Хотя это оборудование предлагается в большом ассортименте в специализированных магазинах, многие строители пытаются сделать его самостоятельно, тем самым снижая себестоимость строительных работ.

Глубинный вибратор на основе перфоратора

Преобразование перфоратора в самодельный глубинный вибратор происходит даже проще, чем при способе с использованием дрели, поскольку оба прибора производят колебательные движения.

Для создания вибрирующего инструмента необходимо подготовить:

непосредственно сам перфоратор (мощностью от 2 кВт);металлический стержень (его длина в идеале равна глубине слоя раствора от поверхности до дна опалубки);пластинка круглой формы из толстого металла диаметром 5-7 см.

Собирают самодельный агрегат таким образом:

  1. К одному концу гнущегося стержня приваривают круглую металлическую пластину. Второй конец зажимают в патрон перфоратора. Уже на этом шаге прибор готов к использованию.

Преимущество применения перфоратора как детали самодельного вибратора в том, что вибрация раствора дополняется ударной силой, воздействующей на опалубку. Воздействие на опалубку длится до 180 секунд и считается комбинированным методом отбоя и «штыкования».

Важно надёжно защитить все стыки изготовленного из подручных материалов вибратора, потому что бетон оказывает давление на прибор и противостоит вибрационным колебаниям. Плохо приваренные элементы или незакрытые защитными крышками способны снизить эффективность работы инструмента

Из перфоратора изготавливают и поверхностные вибраторы, просто подсоединив к инструменту стальной совок для угля и золы с металлической ручкой. Используя электроприбор в режиме отбойного молотка, совок прикладывают к глади бетонного раствора, создавая колебание на поверхности.

Погружные глубинные вибраторы

Если говорить о самых распространенных на сегодняшний день погружных глубинных вибраторах для бетона, то можем отметить два вида таких аппаратов:

  1. Портативные ручные, которые имеют встроенный электродвигатель. Такое оборудование характеризуется небольшой массой и представляет собой длинную штангу с вибронаконечником, имеющим привод от электромотора. Стоимость такого оборудования не слишком высока и обычно составляет 4−5 тысяч рублей. Можно приобрести отдельно как длинные штанги с приводом, так и вибронаконечники, что позволяет существенно расширить функционал использования такого оборудования.
  2. Бетонные переносные вибраторы с булавой и гибким валом. Такое оборудование может использоваться как в частном строительстве, так и для уплотнения рабочей смеси при монолитной технологии возведения зданий и сооружений. Стоимость переносных бетонных вибраторов может колебаться от 5 до 20 тысяч рублей.

Все используемые сегодня глубинные погружные вибраторы отличаются простотой в использовании, при этом они, несмотря на небольшую мощность привода, чрезвычайно эффективны и позволяют качественно удалять воздух и воду из рабочей смеси, обеспечивая необходимое уплотнение материала. Благодаря простоте использования такого оборудования работать с ним могут обычные домовладельцы, которые занимаются строительством самостоятельно.

Как выбрать глубинный вибратор

Выбирая такую технику, необходимо обратить внимание на следующие характеристики:

  • Диаметр уплотнения — это зона, в которой распространяются колебания в уплотняемом материале. Чем больше показатель диаметра уплотнения, тем выше производительность конкретной модели и тем быстрее можно удалить из бетона воздух и воду.
  • Амплитуда и частота колебаний. Чем выше показатель амплитуды и частоты колебаний, тем быстрее происходит вытеснение из строительной смеси воздуха.
  • Размеры используемой насадки булавы. Необходимо выбирать размеры насадки таким образом, чтобы от головки вибратора до каркаса арматуры было не меньше одной трети от диаметра рабочей части.

Для частного строительства и заливки фундамента чаще всего используют модели, частота у которых обычно превышает 10 000 колебаний в минуту.

Как правильно пользоваться погружным вибратором

Важно не только грамотно подобрать технику для бетонирования и уплотнения смеси, но и правильно ее использовать. Уплотнение участка бетоном обычно составляет от 30 до 60 секунд в зависимости от текучести и пластичности раствора

Как только будет завершена усадка, на поверхности бетона выступит так называемое цементное молочко, после чего необходимо доставать булаву и работать уже на другом участке залитой смеси бетона.

Шаг перестановки вибронаконечника-булавы будет зависеть от радиуса действия, то есть диаметра уплотнения. В каждом конкретном случае этот показатель будет изменяться в зависимости от модели техники, поэтому необходимо ознакомиться с этой характеристикой из инструкции к каждому конкретному устройству.

При выполнении уплотнения конструкции в опалубке следите за тем, чтобы используемый вибронаконечник не задевал за арматуру или стенки опалубки. До щитов опалубки или заложенной арматуры минимальное расстояние составляет 10 см.

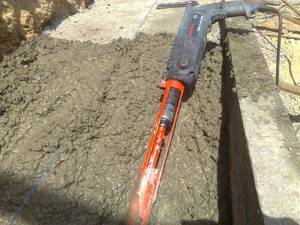

Вибратор на основе перфоратора

Для создания погружного вибратора на базе перфоратора, работающего на удар, в качестве насадки используют шкворень из стали или пику. Устройство удобно использовать для прохождения толщи бетонной массы, когда заливают вертикальные стройконструкции, типа фундамента свайного. Главное, выбрать насадку оптимальной длины.

Если обработке подлежит большая поверхность, то делать нужно вибратор площадочного типа. Для него потребуется площадка из нержавеющей стали и каркас, чтобы закрепить перфоратор. Важным моментом является прочность соединений в самодельном агрегате, гарантирующих обеспечение нужного давления на бетонную массу и выдерживающих нагрузку от вибрации.

Внимание! Если работа проводится на глубине, превышающей 1 м, то один человек не справится, нужен помощник. Если вибратор используется в горизонтальных элементах конструкции, то насадка должна располагаться по отношению к горизонтали под небольшим уклоном

Достигают этого путем закрепления на опалубке шайбы в качестве опоры для инструмента, в нее вставляют виброузел перфоратора, включают ненадолго и переносят на следующий участок, залитый бетонной массой. Этот метод называется штыкованием. Длину штыка нужно отрегулировать так, чтобы она стала равной глубине формы, где будет проводиться обработка. Для эффективной работы механизма нужен перфоратор с мощностью 1,5 кВт, как минимум

Если вибратор используется в горизонтальных элементах конструкции, то насадка должна располагаться по отношению к горизонтали под небольшим уклоном. Достигают этого путем закрепления на опалубке шайбы в качестве опоры для инструмента, в нее вставляют виброузел перфоратора, включают ненадолго и переносят на следующий участок, залитый бетонной массой. Этот метод называется штыкованием. Длину штыка нужно отрегулировать так, чтобы она стала равной глубине формы, где будет проводиться обработка. Для эффективной работы механизма нужен перфоратор с мощностью 1,5 кВт, как минимум.

Как сделать быстро и просто глубинный вибратор для перфоратора

Сделать вибратор под перфоратор для уплотнения бетонной смеси своими руками не трудно, если грамотно подойти к этому вопросу. Самодельная конструкция ничем не хуже заводского инструмента. Чтобы конструкция получилась высокоэффективной, понадобится подготовить расходные материалы, из которых будет сооружаться насадка.

Почему в качестве приводного инструмента применяется перфоратор? Это идеальный инструмент для изготовления вибратора, так как он имеет мощный электродвигатель с большим моментом. Ударный режим работы способствует созданию вибраций большой частоты. Эта вибрация выполняет полезную работу, уплотняя бетон. Итак, при изготовлении вибратора для перфоратора не имеется никаких ограничений. Использовать можно самые разные расходные материалы, которые имеются в хозяйстве. Чтобы сделать устройство своими руками, понадобится знать следующее:

  1. На перфораторе есть функция удара, которая собственно и создает вибрирующие действия насадки
  2. Гибкость насадки является не обязательным свойством. Гибкая конструкция играет роль удлинителя, который способствует передаче высокочастотных возвратно-поступательных движений от источника к приемнику. Изготавливать гибкий удлинитель рационально только в одном случае, когда предстоит провибрировать бетон большой глубины
  3. Чтобы соединить перфоратор с насадкой, понадобится соответствующей конструкции хвостовик типа SDS. Лайфхак по изготовлению вибратора для перфоратора — покупается отдельная насадка, то есть наконечник с гибким удлинителем, ко второй стороне которого приваривается хвостовик от бура. В итоге получается готовый вибратор для перфоратора

Это интересно! Для обеспечения эффективной работы вибратора, необходимо применять перфораторы мощностью не менее 1 кВт.

https://youtube.com/watch?v=DmzNT-7ETg4%3F

Для изготовления самодельного устройства своими руками понадобится выполнить следующие действия:

  1. Взять две трубки — одну малого диаметра, а вторую большого
  2. Трубка малого диаметра помещается внутри большой трубы. Предварительно к краям трубки приваривается два подшипника, наружный диаметр которых на 1-2 мм меньше внутреннего размена большой трубки. Внутренними обоймами подшипников необходимо приварить их к двум краям малой трубки
  3. На малую трубку приварить две пластины, которые будут играть роль эксцентрика — для смещения оси или дисбаланса
  4. К внутренней трубке присоединить гибкий трос, тем самым обеспечив ее перемещение внутри большой трубы
  5. Для соединения большой трубы с перфоратором или дрелью, надо взять отрезок резинового патрубка, который крепится одной стороной к инструменту, и фиксируется хомутом. Вторая часть крепится к стальной трубе, и также фиксируется хомутом
  6. Далее остается в патроне дрели зажать конец стального троса, а если в качестве электроинструмента применяется перфоратор, тогда к гибкому соединителю приварить хвостовик от бура

Имеется и другой вариант изготовления простейшего устройства. Для этого понадобится стальная пластина размером 8х8 см и толщиной 3-4 мм. К одной стороне поверхности пластины следует приварить хвостовик от неисправного бура, и в итоге получается устройство следующего вида, как показано на фото ниже.

Принцип эксплуатации заключается в том, что поверхность насадки воздействует на наружную часть изготовленной опалубки. Воздействие на стенки опалубки приводит к разравниванию залитой бетонной смеси. Это простейший и быстрый вариант изготовления насадки вибратор для перфоратора своими руками.

https://youtube.com/watch?v=zk4UJEYCbYE%3F

Если заливается пол бетоном, то для разравнивания и удаления воздуха из внутренней поверхности, можно воспользоваться перфоратором с закрепленным в патроне буром, а также совковой лопатой. Воздействуя на поверхность лопаты с одной стороны буром перфоратора в режиме удара, будет выполняться разравнивание и уплотнение бетонного основания.

Не только из перфоратора, но и из обычной дрели также можно сделать вибратор. Причем конструкция вибратора при этом будет отличаться. Многие мастера рекомендуют даже использовать в качестве приводного механизма дрель, а не перфоратор, но все зависит от имеющегося в распоряжении расходного материала.

https://youtube.com/watch?v=IH6ncEz3P6M%3F

Ямобур

Владельцы дач или частных домов нередко сталкиваются с необходимостью рытья ям под заборные столбы либо свайные опоры. Для бурения земли применяют как ручной инструмент, так и оснащенный электрическим или топливным приводом (например, бензиновым). В первом случае работа займет более продолжительное время, а также потребует больших трудовых затрат. Покупка или аренда мощных устройств обходится недешево, поэтому народные умельцы придумали, как сделать самодельный ямобур из перфоратора.

Но у самодельных приспособлений, по сравнению с заводскими аналогами, есть следующие минусы:

  • ими можно бурить только относительно неглубокие ямы небольшого диаметра;
  • для работы на твердых грунтах они не подходят.

Конструктивно самодельные приспособления состоят из трех частей:

  • перфоратора;
  • обычного земляного шнека;
  • переходника либо редуктора.

Последние 2 детали устройства можно сделать своими руками. Продается даже специальная насадка (шнек) для бурения, которая крепится к мощному перфоратору либо дрели. Рабочий инструмент, сделанный таким образом, показан на фотографии ниже.

Важным моментом является величина мощности и количество оборотов перфоратора, который будет применяться совместно с приспособлением для бурения. Оптимальное значение первого параметра для ручной модели самодельного ямобура составляет 2 кВт

Следует принимать во внимание, что в зависимости от количества оборотов, бур может соединяться непосредственно с перфораторным патроном либо через редуктор. Для моделей мощностью 2 кВт последний не нужен

Бурение выполняют двумя способами:

  • непрерывным;
  • с периодическим доставанием грунта.

В первом случае понадобится более мощный инструмент (с большим крутящим моментом).

Алгоритм изготовления самодельного бура

Чтобы сделать своими руками бур для ям, понадобятся, кроме перфоратора, такие инструменты и материалы:

  • угловая шлифовальная машина;
  • сварочный аппарат с соответствующей используемому металлу маркой электродов;
  • дрель электрическая;
  • ненужный перфораторный бур;
  • металлическая арматура либо прут для изготовления штанги;
  • материал для режущей части;
  • кабель и розетки, чтобы сделать простейший удлинитель.

Работа по переделыванию перфоратора в устройство, которое можно применять, чтобы сверлить лунки в земле, заключается непосредственно в создании насадки. Всю работу выполняют в такой последовательности:

  • отрезают от прута или трубки с помощью болгарки кусок нужной длины (около метра достаточно, если мощность инструмента 2 кВт);
  • к нижнему концу присоединяют ножи (способы подсоединения и особенности конструкции режущей части рассмотрены ниже);
  • отрезают от бура его основание, предназначенное для установки этой насадки в перфораторный патрон;
  • приваривают отрезанный фрагмент к трубке.

Простейший вариант готов к использованию в работе. Если не использовать основание от старого перфораторного бура, то потребуется из прута вытачивать посадочное место под патрон инструмента либо под используемый переходник.

Кроме ручной модели, можно сделать подобие стационарной бурильной установки, возможный вариант которой представлен на фото далее.

Работа созданным устройством показана в видеоролике.

Изготовление режущей части

В качестве ножей применяют:

  • диски от циркулярных пил подходящего диаметра;
  • готовые шнеки от заводских мотобуров либо сельхозтехники;
  • металлический лист, из которого вырезают круги требуемого диаметра, затачивая их и выгибая нужным образом.

Режущую часть можно сделать съемной (с болтовым способом соединения) или несъемной (приваренной к штанге). Оба варианта представлены на фотографиях ниже.

Конструкция режущей части должна отвечать таким параметрам:

  • быть большего диаметра (достаточно на 5 мм), чем данный параметр у создаваемых отверстий;
  • нужно, чтобы угол между лопастями равнялся 25-30 градусов;
  • передняя (режущая) часть ножей должна затачиваться под углом 45°-60°.

По своей сути переделывание перфоратора в вибратор либо земляной бур заключается в изготовлении соответствующей по функционалу и размерам насадки. Сложности могут возникнуть только, если самостоятельно подготавливать на прутьях посадочное место под патрон или переходник. В целом, изготовление рассмотренных вариантов не потребует много времени и усилий.

Конструкция и характеристики

По принципу воздействия на строительный материал выделяют вибраторы:

  1. Глубинные. Применяются для уплотнения фундамента здания, выполняемого из вылитой в деревянный каркас смеси бетона, щебня и песка.Наружные. Сочетают характеристики пресса и вибратора при уплотнении опалубки железобетонных вертикальных конструкций.Поверхностные. Вибропрессы выравнивают гладь комнатных полов и действуют как компактный пресс для выдавливания воздушных пузырей на поверхности.

Механический глубинный вибратор – это электрический прибор, состоящий из:

привода (электромотора, бензинового двигателя);гибкого вала с эксцентриком (стальной трос, заключённый в пластиковую оболочку);вибронаконечника (виброиглы, булавы).

В зависимости от назначения работ наконечники выполняются в форме штыка, лопаты или стержня. По конструкции бывают булавы с внутренней и наружной обкаткой.

Среди моделей глубинных приборов отдельно выделяют высокочастотные. Привод в таких аппаратах располагается непосредственно в виброигле, что позволяет достигать самых лучших результатов при уплотнении бетона.

Аппараты по сферам применения бывают:

  1. Домашними и полупрофессиональными (производительностью до 2 кВт, весом менее 20-25 кг).Профессиональными (имеют мощность в пределах до 4 кВт, масса достигает 1 ц).

Главные характеристики для производительного бетонного вибратора следующие:

длина гибкого вала (от этого показателя зависит, какой глубины фундамент возможно проработать);частота колебаний (прямое влияние на скорость работы);форма вибробулавы;диаметр уплотнения бетонного раствора.

Как и из чего сделать вибратор в домашних условиях

При необходимости устройство применяется в качестве наружного, рабочую часть при этом прикладывают к опалубочным конструкциям. Существует два варианта достижения нужного результата: соединение инструмента с приобретенными готовыми заводскими насадками или самостоятельное изготовление вибрационной булавы.

Технология во втором случае более сложная, для сборки потребуется:. Главной целью является получение булавы со смещенным центром тяжести, именно поэтому к эксцентрику приваривают квадратный стержень.

Все детали обычно подбирают под размеры вала и подшипников, при необходимости их подгоняют на токарном станке. В итоге центральный элемент должен свободно вращаться и передавать колебания куску трубы. С дрелью такая насадка соединяется стальным тросом, для обеспечения нужной фиксации на одном его конце выполняется соответствующая резьба. Все элементы передачи закрываются гибкими полимерными трубками, механизм должен быть надежно защищен от попадания внутрь бетона, периодически все стыки проверяют на предмет герметизации.

Такой прибор рекомендуется при послойной заливке конструкций, дрель уступает в мощности перфоратору. На отработку одного участка требуется около 20 секунд, расчетная зона воздействия обычно в раз больше диаметры вибрационной насадки. Трубу следует погружать в раствор плавно и вынимать без рывков, после чего инструмент переносят на соседний участок.

Уплотнение считается успешным при осадке монолита на несколько см и выступании на его поверхности цементного молочка.

Помимо дрели и перфоратора для самостоятельной сборки применяются другие строительные и бытовые инструменты с двигателем нужной мощности. Их можно сделать:. При подборе частоты и амплитуды колебаний у самостоятельно собранных глубинных вибраторов стоит ориентироваться на инструкцию к электроприборам, вид и ожидаемую подвижность бетона. Время обработки напрямую связано с этими же критериями: жидкие растворы не нуждаются в длительном уплотнении, в противном случае они расслаиваются, из тяжелых воздух выгоняется не менее 2 мин.

Существует прямая связь между объемом уплотняемого бетона и требуемой мощностью, при риске перегруза перфораторы и дрель быстро выйдут из строя. Устройства, изготовленные своими руками, чаще всего относятся к погружному типу и плохо подходят для больших площадей и монолитов.

Более того, на таких участках специалисты рекомендуют применять либо прессы, либо 2 вибрационных механизма как минимум, как с целью ведения работ в нужном темпе при отказе или перегреве одного из них, так и для сокращения сроков. Из-за потребности в высокочастотных направленных колебаниях чаще всего круговых их сборка своими силами без наличия асинхронного двигателя невозможна.

Для разовой обработки небольших конструкций более чем достаточно самоделок, для постоянного и профессионального пользования требуется заводская модель.

Специально покупать дрель или перфоратор нецелесообразно. Независимо от масштабов строительства, вибратор для бетона необходим. Он улучшает основные свойства раствора, делает смесь однородной, удаляя из нее воздух и влагу. Профессиональный электромеханический вибратор есть далеко не у каждого, но имея чертежи, его можно создать своими руками из домашнего перфоратора и даже обыкновенной дрели. Вибратор необходим для придания плотности бетонной массе, в результате чего возрастает ее прочность.

Работа вибратора основана на том, что в активном состоянии инструмент создает высокочастотные колебания, нарушая связь между мельчайшими частичками бетонной массы и положительно преображая ее объемные параметры. Результатом его применения является:. Конструкция любого вибратора включает вал с двигателем, вибронаконечник, специальный вибромеханизм. Результат работы собственноручно созданного вибратора находится в непосредственной зависимости от использованной для его сборки базы. Выбрав за основу бытовую дрель, можно получить отличный инструмент, мало уступающий по характеристикам покупному.

Конструкция более сложная, чем с перфоратором, зато очень удобная. Потребуется минимум необходимого инструмента и заготовок:. Дрель, взятая за основу, должна работать на удар и иметь мощность больше, чем 1 кВт. В дополнение к ней придется изготовить специфическую насадку с прочным наконечником и эксцентриком.

Для изготовления используем следующую технологию:. Длину стержня, продетого в гильзу, выбирают так, чтобы последний при вращении мог создавать вибрацию, ударяясь о стенки последней. Для создания погружного вибратора на базе перфоратора, работающего на удар, в качестве насадки используют шкворень из стали или пику.

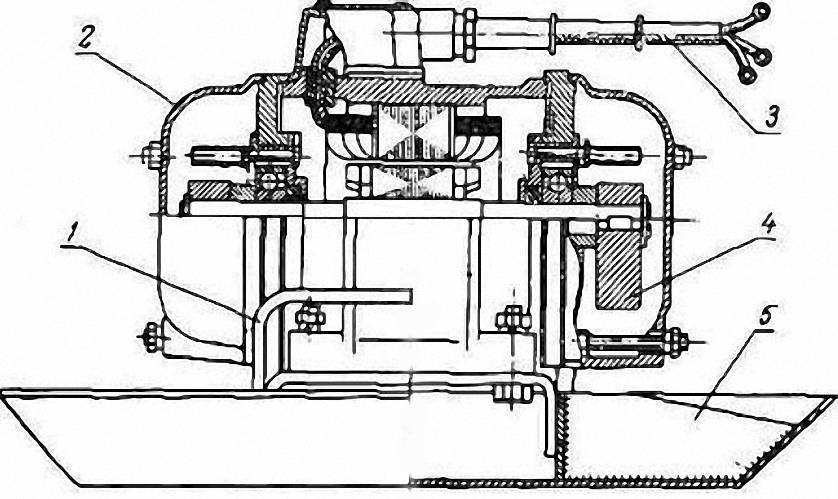

Конструкция вибратора: варианты исполнения основных узлов

Вибраторы для бетона существуют разные. По способу взаимодействия с бетоном устройство может быть погружным (глубинным) либо поверхностным. Сделать самостоятельно можно прибор обоих типов. Независимо от того, каков принцип работы вибратора для бетона, конструкция включает такие основные элементы: привод как основной механизм всей системы (запускающий в действие остальные детали), вал и дебаланс, который создает вибрацию.

В качестве привода обычно работают гидравлические, электрические, топливные либо пневматические двигатели. Для сборки самодельного вибратора в домашних условиях обычно выбирают электродвигатели от перфораторов, дрелей, мотокос, болгарок либо другого инструмента.

Основные требования к двигателю: минимальная скорость 3000 оборотов в минуту и более, возможность подключения устройства к стационарной электрической сети с 220 V. Чем мощнее двигатель, тем более эффективным будет проведение работ и менее вероятным перегруз.

В качестве виброустройства используют специальную вибронасадку, которая состоит из стальной ударной части, гильзы, муфты из резины. Сделать такую дома самостоятельно будет трудно, поэтому обычно обходятся без этой детали.

Вибраторы глубинные оснащают гибким валом, передающим движение привода к наконечнику. В толщу бетонного монолита опускается вибрирующая насадка и по всему раствору распространяет колебания. Обычно гибкий вал делают из стальных трубок, подшипников, нержавеющих стержней.

Если работы с бетоном проводятся не в промышленных масштабах, самый простой вариант – самодельный вибратор для бетона из дрели/перфоратора.

Рекомендации

Случаи бывают разные. Строительство больших объектов предполагает наличие больших объёмов стройматериалов.

Но, даже сооружая коттедж из монолита себе и семье, воспользуйтесь упомянутыми рекомендациями, с целью улучшения качества работ:

  • залить бетонную конструкцию можно в разы быстрее, если учитывать принцип работы бетононасоса, заключающийся в беспрерывной подаче смеси по гибкому шлангу большого диаметра;
  • с уплотнением тонкого слоя наливного пола отлично справляется виброрейка для укладки бетона;
  • удалить неровности на застывшей массе поможет шлифовальная ручная машинка по бетону;
  • соединять металлические пруты между собой удобно, используя вязальные крючки для арматуры.

Выводы:

  • использование вибратора предаёт конструкции прочности, плотности, уберегает от излишней влаги и трещин;
  • использование различных наполнителей требует различную частоту колебаний. Крупнее добавка – менее частотной должна быть пульсация;
  • при заливке фундамента лучше применять высокочастотный вибратор;
  • изготовить вибратор самостоятельно легче с помощью перфоратора.

Стройка – дело не лёгкое. Не упускайте важные моменты, не стесняйтесь учиться, спрашивать и у вас получится отличный дом!

Подведем итог всему вышесказанному

Чтобы залить монолитный фундамент или обработать большую площадь, лучше всего использовать плоский самодельный вибратор. Чтобы производить такие работы, необходимо иметь мощный перфоратор и стальной каркас, где будет выполняться его крепление. Должна быть подготовлена площадка, материалом которой будет нержавеющая сталь.

Такой вибратор достаточно просто сделать в собственном гараже, используя обыкновенные подручные средства. Конечно, выполнять профессиональную работу на нем вряд ли удастся, но для строительства собственного дома такого приспособления будет вполне достаточно. Экономия денежных средств налицо.

Когда длина вибратора превышает один метр, работы должны выполняться с помощником. Соединительные места должны иметь надежное крепление. Бетон – это очень плотный и прочный материал, он будет оказывать на вибратор мощное давление и всеми силами будет стараться погасить вибрацию. Поэтому конструкция вибратора должна быть прочной и качественной.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
