Характеристики и виды быстроразъемных соединений

Виды соединений

По расположению и количеству клапанов все БРС подразделяют на три основных группы:

  • имеющие свободный проход (не оснащены клапанами);
  • клапан располагается на одной стороне;
  • обладают клапанами с обеих стороны.

Изделия для быстрой фиксации рукавов оснащены удобным защёлкивающим механизмом. Монтаж таких БРС отличается лёгкостью и такое соединения надёжно фиксирует трубки.

На сегодняшний день ассортимент этих изделий невероятно широк, что позволяет выбрать подходящее БРС для конкретного случая. Сегодня можно осуществить покупку быстросъёмного соединения нескольких видов:

  • БРС, оснащённые фиксирующим клином;
  • кулачковые приспособления (Camlock);
  • изделия от европейских производителей (BAUER и Perrot);
  • соединения ISO, которые имеют в своём составе клапан конической формы.

Кулачковое соединение типа «Camlock» считается наиболее эффективным и практичным

БРС способны осуществлять стыковку гибких шлангов или металлических и пластмассовых трубопроводов. Быстроразъёмные фитинги для различных трубопроводов могут быть выполнены в различных вариациях: муфты, тройники, крестовины и т. д. Такое соединение осуществляется посредством специального приспособления для зажима — цанги.

Быстроразъёмные (БРС) цанговые соединения также позволяют осуществлять быстрый монтаж и демонтаж трубопроводной конструкции. Главная особенность этого соединения заключается в том, что благодаря ему осуществляется переход на резьбу.

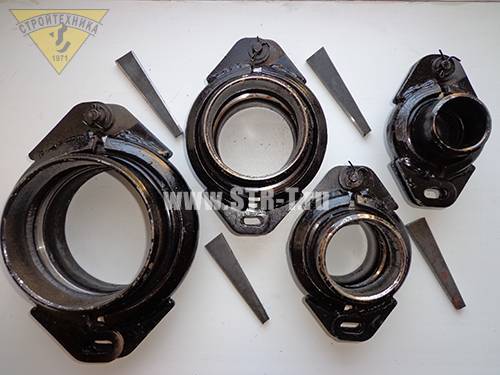

Быстроразъемные соединения БРС

Соединения быстроразъёмные серии БРС (ТУ 34-23-5854-77) под приварку предназначаются для сопряжения гидротехнических трубопроводов. Также применяются для соединения и оперативного разъёма бетоноводных труб на строительных площадках и объектах при проведении работ по бетонированию с использованием нагнетательных агрегатов, бетононасосов.

Конструктивно, БРС состоят из пары патрубков, присоединяемых к трубам, уплотнения, устанавливаемого между ними, спаренных полухомутов и фиксирующего клина.

Быстроразъемные соединения отечественного производства изготавливаются в соответствии с ТУ 34-23-5854-77 (под сварку) и выпускаются в продажу типоразмерной линейкой, состоящей из 5 моделей: БРС-50, -80, -100, -150, -200. Могут рассматриваться как соответствующие дюймовой линейке обозначений: БРС-2, БРС-3, БРС-4, БРС-6. Гарантийная наработка быстросъемных соединений, используемых в бетоноводах, составляет не менее 1000 кубометров укладки бетона.

Технические параметры быстроразъёмных соединений БРС, цены:

Характеристика, размерностьБPC-50БРС-80БРС-100БРС-150БРС-200
Наружный диаметр трубы патрубка, мм63,5 (60)89108159219
Проход условный Dy, мм5080100150200
Рабочее давление до, кгс/см.кв, (МПа)25 (2,45)25 (2,45)20 (1,96)20 (1,96)16 (1,57)
Масса, кг2,873,744,427,5711,1
Цена, руб (с НДС)12691497187624463556

Быстроразъемное соединение устанавливается в местах стыковки труб путём приваривания патрубков к срезам труб, стягивания встречных патрубков полухомутами и фиксации их при помощи клина. Герметичность соединения обеспечивается за счёт установки между фланцами патрубков эластичного кольцевого уплотнения.

Трубопроводы и бетоноводы, соединяемые при помощи изделий БРС могут эксплуатироваться при подаче таких жидких материалов, как бетонные смеси, цементные и известковые растворы, глинистые и заиленные грунтовые воды — при температуре окружающей среды не ниже 1 градуса. Также они могут использоваться и при подаче сжатого воздуха.

Осуществляем продажу как полных комплектов быстроразъемных соединений, так и отдельных элементов (хомутов, патрубков, прокладок). При поставке продукции на каждую партию выдаётся паспорт изделия.

Производим доставку БРС заказчику или отправку транспортной компанией к месту назначения в любую точку РФ.

Источник

Особенности БРС

Распространение БРС можно связать прежде всего с их эксплуатационными особенностями. Быстроразъемные соединения БРС можно охарактеризовать следующим образом:

  1. Компактные размеры. За счет этого существенно уменьшается вес соединительного элемента, упрощается эксплуатация.
  2. При изготовлении применяются материалы с высокой коррозионной стойкостью. Примером можно назвать нержавеющую сталь и латунь.
  3. Поверхность соединительного изделия представлена сочетанием различных ступенек, за счет которых обеспечивается надежное крепление шланга. Кроме этого, могут применяться уплотнительные кольца и другие изделия для повышения степени герметизации подключения.
  4. Геометрические особенности позволяют быстро снимать шланг и подключать его при необходимости.

При использовании одной части БРС есть возможность существенно расширить область применения оборудования. Примером можно назвать быструю смену шланга.

Принцип действия

Монтаж быстроразъёмного соединения может выполнить любой человек, который не обладает специальными строительными навыками и профессиональными инструментами. Соединение быстроразъёмного устройства производится так:

  1. Вначале необходимо отжать стопорную втулку на муфте. Отжим выполняется в сторону адаптера. Зажимные шарики отходят, что позволяет легко вставить муфту в ниппель.
  2. Затем производится вставка подготовленной ранее муфты в ниппель.
  3. Далее необходимо разжать втулку. В результате этих манипуляций муфта надёжно фиксируется в ниппеле, одновременно с фиксацией открываются обратные клапаны.

Чтобы выполнить соединение, нужно просто вставить части фитинга друг в друга

Существуют изделия, которые не требуют зажима втулки для монтажа. В таких приспособлениях муфта вставляется в ниппель без отжима втулки, то есть автоматически. Необходимо просто немного надавить — и соединение готово.

Особенности

Быстроразъемные соединения для шлангов изготавливаются из различных материалов: нержавейка, легированная сталь, полимеры. Популярно использование алюминиевых, бронзовых, титановых БРС, а также других сплавов. Соединения функционируют в коррозионной среде, поэтому должны обладать хорошими антикоррозийными характеристиками. Для этого на механизмы наносится дополнительный слой, выполняются операции по:

  • Гальванизации.
  • Хромированию.
  • Никелированию.

Также используются твердые покрытия. Но даже применение качественного материала и его дополнительная обработка не делает быстроразъемное соединение БРС вечным, хотя и значительно продлевает срок службы. На длительность эксплуатации влияют такие факторы:

  • Тип перекачиваемой среды.
  • Рабочее давление в трубопроводе.
  • Температура среды.
  • Условия эксплуатации — температура воздуха, уровень влажности, частота осадков, другие факторы.

Соединения отличаются по длине, размерам диаметра, массе. В стандартных изделиях диаметр изменяется как минимум от 6 до 150 мм. В индивидуальном порядке можно заказать более габаритные изделия, например, с диаметром до 540 мм.

Особенности и виды быстроразъемных коннекторов

Большая часть быстросъемных или быстроразъемных соединений представлена конструкциями, сделанными согласно ISO нормативам. У быстросъемных соединений есть весьма полезное качество – взаимозаменяемость. Это говорит о том, что детали одной конструкции могут быть изготовлены разными производителями из различных стран мира.

Материалы, из которых делаются БРС, бывают самыми разнообразными:

  • нержавейка;
  • легированная сталь;
  • алюминий;
  • бронзовый сплав;
  • титан и его сплавы;
  • сплавы других металлов;
  • разнообразные полимеры.

На срок службы БРС влияет ряд факторов, которые необходимо учитывать во время выбора изделия:

  • тип рабочей среды (вода, масло, кислота);
  • давление в магистралях;
  • максимальная и минимальная температуры носителя;
  • окружающая среда (влажность, количество осадков, низкая или высокая температуры воздуха).

Чтобы улучшит качество конструкции, его обычно дополнительно обрабатывают антикоррозийным покрытием. Есть следующие способы нанесения защиты на детали:

  • хромирование;
  • никелирование;
  • гальванизация;
  • разнообразные твердые нанесения.

Широкий спектр одинаковых фитингов дает возможность соединять не только одинаковые трубы, но и изделия которые изготовлены из разных материалов.

Виды БРС по давлению:

  1. Быстросъёмные шланговые соединения ISO-A. Отлично впишется в систему шлангов, в которой низкое рабочее давление. В тоже время он не создает препятствий для циркуляции внутри системы. Клапаны в нем выполнены в форме конуса.
  2. FIRG. Данные клапаны отлично впишутся в систему широкого спектра. В закрытом состоянии эта конструкция не имеет выступающих частей. Клапаны в конструкции дисковой формы. Благодаря им, в системе не создается лишнего сопротивления, а также исключают возможность попадания в систему воздуха и утечку рабочей жидкости.
  3. TGW. Такие соединения идеально подходят системам, чье рабочее давление составляет от 300 до 1100 Бар. Как и другие быстросъемные соединения, они позволяют предотвратить попадание в систему воздуха и утечку рабочей жидкости. В качестве комплектующих элементов к ним могут идти заглушки для защиты из металла и пластика. Подобные соединения могут выдерживать гидроудары и импульсные нагрузки.
  4. НРА. Данные соединения применяются для отечественных мобильных гидроинструментов. Они могут выдерживать давление до 700 бар. Также как БРС типа ЕПУ, они устойчивы к гидроударам и импульсным нагрузкам.

По количеству и расположению клапанов БРС делятся на три основных группы:

  • со свободным проходом (не оснащены клапанами);
  • с клапаном на одной стороне;
  • с клапаном с обеих сторон.

У изделий с быстрой фиксацией рукавов есть удобный защелкивающий механизм. Установка подобных БРС отличается простотой, и такое соединение отлично фиксирует трубки.

В наше время данные изделия отличаются достаточно широким спектром ассортимента, что дает возможность выбрать БРС для конкретной ситуации. Сейчас можно приобрести быстросъемное соединение нескольких видов:

  • БРС, оборудованные фиксирующим клином;
  • кулачковые приспособления (Camlock);
  • конструкции европейского производства(BAUER и Perrot);
  • соединения ISO, имеющие в своей конструкции клапан конической формы.

БРС могут состыковывать гибкие шланги либо пластмассовые и металлические трубопроводы. Быстроразъемные фитинги для разнообразных трубопроводов бывают сделаны в различных исполнениях: муфты, тройники, крестовины и прочее. Подобное соединение делается при помощи специального приспособления для зажима – цанги.

Быстроразъемные цанговые соединения помогают произвести быструю установку и демонтаж трубопровода. Одной из главных особенностей такого соединения является то, что благодаря ему можно осуществить переход на резьбу.

Разновидности и их характеристики

Обычный соединитель имеет различия в типе разъема. Они бывают следующими. Камлоки – самоблокирующийся механизм кулачкового действия. Это разностороннее быстросъемное соединение, которое обеспечивает быстрое подключение рукава к емкости, нескольких гибких подводок вместе. Кулачковый механизм обеспечивает стойкость к вибрациям без каких-либо дополнительных закрепительных элементов.

DRYLOK – быстросъем для подключения гибких подводок, перекачивающих сухие вещества. Соединение включает рычажной вентиль, который открывает или закрывает магистраль одним движением. Элемент используется в магистралях, по которым передаются вредные вещества: кислота, растворители, нефть. DRYLOK предотвращает непредвиденные разливы, снижает риск потерь из-за непредвиденно высокого давления в трубах. KAMVALOK – промышленный тип соединителя, используется при транспортировке лаков, клеев, красок, разных кислот.

Муфта и ниппель являются двумя основными составными частями изделия. Детали еще называют «мама», «папа». Конструкционные особенности «мамы» включают:

  • корпус;
  • зажим-фиксатор;
  • поворотный вентиль;
  • стыковое кольцо;
  • уплотняющее кольцо;
  • соединительный адаптер.

Конструкция обычного «папы» выглядит следующим образом:

  • корпус;
  • полуоборотный вентиль;
  • присоединительная деталь;
  • уплотняющее кольцо.

Ассортимент изделий имеет разнообразные размеры. Переходники фитинги, хомуты разделяются по материалу изготовления:

  • разные варианты БС 1/2» из ПВХ;
  • из ПВХ с оцинковкой;
  • латунные;
  • латунные с обрезиненной поверхностью.

Если быстросъемы для водопроводов состоят из нескольких деталей, то элементы для пневматики представляют собой единый цельный экземпляр. Установка таких фитингов состоит в том, что шланг помещается в устройство, его внутри захватывает пружинистая и разрезная втулка, которая герметизирует подводку. Чтобы извлечь шланг, достаточно нажать на фиксирующее кольцо. Даже если цельные фитинги пластиковые, они не теряют герметичности даже при многочисленных подсоединениях.

Элементы бывают не только прямые, но и угловые, а также трех-, четырехсторонние. Ниппель для пневмосистем – это соединительный трубчатый элемент с односторонним клапаном и резьбой, которая может быть как внутри, так и снаружи. Изделия отличаются елочкой, которая есть только с одной стороны, а также муфтой, имеющейся в другой части. Пневматический разъем может быть двухкомпонентным. Это уникальная конструкция нового поколения. Деталь имеет специальный предохранитель. Он стравливает кислород в процессе остановки пневматического инструмента. Фиксатор включается обычной клавишей.

Изделие двухкомпонентное – штуцер металлический, а корпус из композитного материала. Такое решение обеспечивает долгий срок службы изделия и повышает комфортность использования. Большинство современных быстросъемных соединений доступны по стоимости и имеют положительные характеристики. Правильно выбранные разъемы выдерживают необходимые нагрузки, обеспечивают безопасность при эксплуатации.

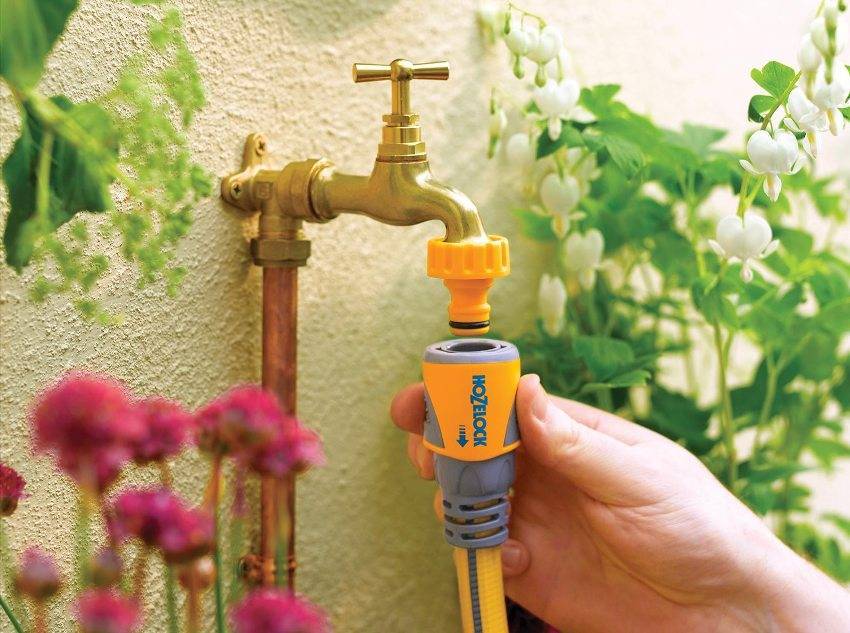

Шланговое быстроразъемное соединение

Быстроразъемные соединения часто применяются для объединения нескольких шлангов. Примером можно назвать случай, когда компрессор имеет большой вес и не может перемещаться на момент работы. В подобном случае можно использовать специальное быстроразъемное соединение для шлангов высокого давления, которое обеспечивает требуемый уровень герметичности на момент эксплуатации.

В заключение отметим, что специальные быстроразъемные соединения обеспечивают требуемую герметичность и мобильность. При этом их стоимость относительно невелика

При выборе наиболее подходящего варианта исполнения уделяется внимание эксплуатационным характеристикам. К примеру, слишком высокое давление под которым подается воздух может стать причиной разрыва магистрали

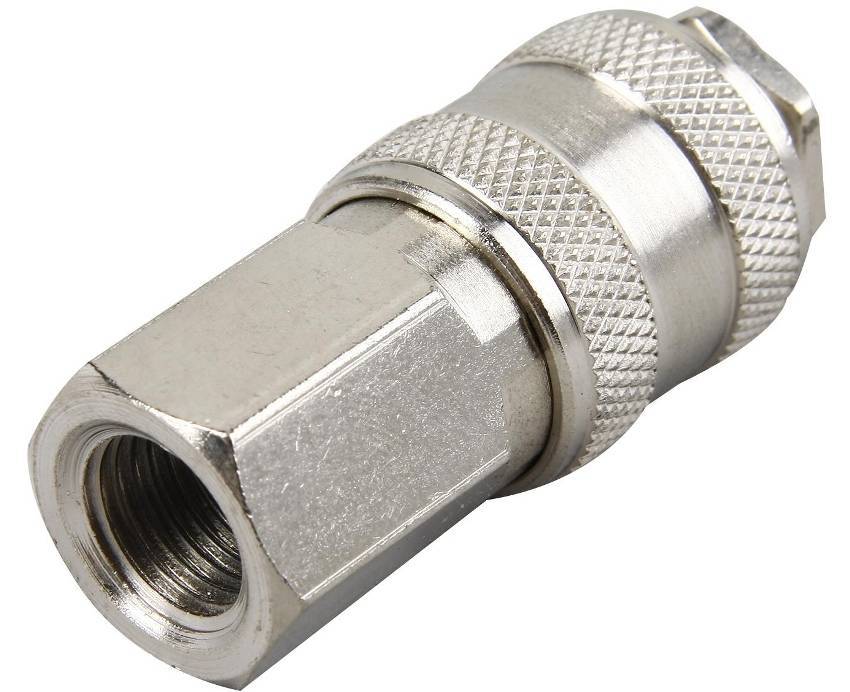

Быстроразъемная муфта

Используется в гидравлике и пневматике. В гидравлике она состоит из двух частей: втулки (это неподвижная часть типа розетки) и штекера (это подвижная часть типа вилки).

Соединение происходит путём толкания двух частей навстречу друг другу. При толкании клапаны муфты открываются, и поток жидкости или газа начинает свое движение по трубопроводу.

Если соединение нужно разорвать, то производим обратное действие, не толкание, а растягивание штекера и втулки. При этом внутреннее давление в трубопроводе автоматически закрывает клапаны соединения запирая жидкость или газ (воздух) в трубе (шланге).

Итак, чтобы трубы (шланги) соединить две части быстроразъёмной муфты достаточно втолкнуть друг в друга. Чтобы разъединить соединение, его нужно потянуть и клапаны закрываются. В большинстве быстроразъемных соединений используются дополнительные элементы фиксации соединения (блокировки). В гидравлических системах есть классификация соединителей по типу блокировки.

Преимущества

Быстроразъемное соединение труб имеет свои достоинства и недостатки. К преимуществам относят:

  • Выбор. Он обширен, разнообразие БРС, которое предлагает рынок, позволит решить любую проблему.
  • Стоимость. Они имеют невысокую цену, поэтому используются как на производстве, в коммунальном хозяйстве, так и для бытовых нужд.
  • Герметичность. Не вызывает нареканий, трубные системы с такими соединениями выдерживают высокое давление, длительное время вы можете не переживать за протечки.
  • Монтаж. Произвести подключение с быстросъемным соединением можно за короткий срок, установка не отличается сложностью, выполняется обычным человеком без специальных знаний и навыков.
  • Многоразовость. Изделие можно использовать неограниченное число раз повторно.
  • Надежность. Благодаря использованию высокопрочных материалов соединения длительное время не теряют своих эксплуатационных характеристик.
  • Взаимозаменяемость. Большая часть деталей, присутствующих на рынке, взаимозаменяема узлами других брендов. То есть, вы вполне можете установить ниппель одного производителя в муфту другого.

Недостатков немного, они есть, но несущественные. Если вы заменяете детали одного бренда на другой, то с изделия снимается гарантия. Пусть и небольшой процент, всего пятая часть, но на рынке присутствуют невзаимозаменяемые устройства.

Быстроразъемные соединения для труб (БРС).

Несмотря на то, что тема быстроразъемных соединений в индустрии деталей трубопроводов считается «инновационной», известны БРС достаточно давно. Дело в том, что исторически, основной вотчиной этих соединений были технологические трубопроводы машин и оборудования, гидравлические и пневматические магистрали, и элементы трубопроводов водоснабжения и теплоснабжения в сфере жилищно-коммунального хозяйства. Нужно сразу сказать, что как правило, это трубопроводы небольшого диаметра до Dy10. Применение БРС в этих областях вполне понятно и объяснимо, т.к. многие из перечисленных соединений часто подвергаются процедуре сборки – разборки с целью ремонта, подключения и переключения оборудования или монтажа и демонтажа различных приспособлений (например, гидравлические магистрали различных инструментов строительной техники, или оборудование для загрузки/разгрузки автомобильных цистерн). При этом БРС не только позволяют быстро разбирать – собирать трубопроводы, но и делать это без применения специальных приспособлений и инструментов.

Благодаря этим преимуществам быстроразъемные соединения постепенно расширяют области своего применения, и сегодня серийно выпускаются БРС на Dy 350 и Ру 63. Разумеется, применяются такие соединения там, где это оправдано и необходимо, в промышленных системах, нефтехимии, ЖКХ, малой энергетике, горнодобывающей промышленности, и пр. По назначению, это временные трубопроводы, трубопроводы с частой сменой оборудования или конфигурации, и прочие трубопроводы в которых может потребоваться сборка разборка системы. В частности, широкое применение БРС нашли именно в горнодобывающей промышленности и строительстве. Именно в этих отраслях наиболее распространены временные трубопроводы различного назначения. Не смотря на то, что благодаря использованию БРС существенно упрощается и ускоряется монтаж, их применение на обычных трубопроводах не целесообразно, так как снижает надёжность системы, и удорожает её.

Преимущества и недостатки механизмов

У быстросъемных соединений есть довольно много достоинств и недостатков, которые следует учитывать. Плюсами назовем следующие моменты:

  1. Есть возможность быстро проводить смену насадки. Часто встречается ситуация, когда необходимость в смене насадки или шланга возникает на момент выполнения работы.
  2. Обеспечивается требуемая герметичность подключения. Слишком высокое давление в системе определяет то, что обычные соединительные элементы не дают должного результата. Если система будет пропускать воздух, то давление существенно снизиться.
  3. Можно использовать для восстановления магистрали. Слишком большая протяженность магистрали становится причиной появления различных дефектов. В этом случае приходится проводить разрезание шланга и удаление поврежденной части. Для подключения отдельных элементов могут применяться самые различные быстроразъемные соединения.
  4. Механизмы имеют небольшую массу. За счет этого упрощается процесс переноса магистрали и ее применения.
  5. Высокая механическая устойчивость. Соединительные изделия должны обеспечивать надежную фиксацию на протяжении эксплуатации системы. Если на место сопряжения двух изделий будет оказываться большое давление, то есть вероятность снижения пропускной способности.

Кроме этого, при длительной эксплуатации надежность фиксации подключаемых элементов может существенно снизиться. Однако, в большинстве случаев без разъемных соединений не обойтись.

Шланговое быстросъемное соединение

Выделяют следующие типы соединений

  • Быстросъемное соединение типа Камлок;
  • Сухого типа DRYLOK;
  • KAMVALOK;

DRYLOK

Это быстросъемное соединение сухого типа, предотвращающее потери перекачиваемых  веществ по трубе. Одним движением рычага открывается вентиль.  Его  предназначением  является  безопасная передача вредных жидких веществ (кислота, растворители или нефтепродукты).  Способствует предотвращению непредвиденных разливов, не дает соединению разойтись при  открывании клапана. Благодаря чему потери  сводятся до минимального  и снижаются риски  в  дальнейшей работе.

KAMVALOK

Предназначен для использования при транспортировке жидкостей для минимальных  потерь при разъединении трубопроводов. Данный тип  используется в  производстве  таких  продуктов, как краски, лаки, клей, жирные кислоты, лекарства, жидкое мыло и т. п.

Конструкция и размерная таблица

Две основные части — муфта и ниппель составляют быстросъемные соединения.

К сведению: Эти части еще носят название «мама» и «папа».

Конструкция обычной муфты или «мамы» состоит из таких элементов:

  • корпуса;
  • фиксирующий зажим;
  • инверсного вентиля;
  • компрессорного кольца для стыковой;
  • уплотнительного кольца для стыковой запайки;
  • присоединительного адаптера.

Могут быть и другие варианты составляющих изделий , но их намного меньше, чем в стандартной  комплектации.

Ниппель состоит из:

  • корпус;
  • инверсный вентиль;
  • присоединительного переходника;
  • уплотнительного элемента.

В ассортименте подобных изделий имеются с различными размерами диаметра, длинной, весом.  Распространенный размер 12-150 миллиметров в диаметре.

Принцип действия

Быстросъемное устройство соединяется в следующем порядке:

  • Сначала производят отжатие запорной внулки фитинга в направлении переходника. При этом происходит отхождение зажимных шариков и муфта легко встает в соединительную трубку.
    Подготовленная ранее муфта встает в ниппель.
  • Далее нужно сделать так, что бы втулка разжалась. Как следствие происходит надежная  фиксация муфты в ниппеле и открытие обратного клапана.

Группы быстросъемного соединения

БС подразделяются на 3 группы:

  • без клапана;
  • с односторонним клапаном;
  • клапана расположены с двух сторон;

Быстросъемные соединения имеют защелкивающийся механизм, благодаря чему более легко  проходят работы по соединению таких устройств.

На сегодня имеется огромный ассортимент данных устройств. На рынке можно встретить такие виды изделий, как БРС с клиновой фиксацией, от зарубежных  марок,  ISO с  цилиндрическим  вентилем  распределительного приспособления.

Устройства БРС осуществляют соединение гибких шлангов, металлических или пластиковых  труб. В разных водопроводах предполагаются разнообразные варианты быстроразъемных фитингов (муфта, тройник, крестовина). Данные соединительные устройства производятся с помощью  специального зажимного инструмента называемого цангой. С помощью цанговых соединений  осуществляется перехождение на резьбу.

Сфера использования

Сфера применения быстросъемных соединений весьма обширна. Они применяются во всех случаях, когда нужно объединить два элемента одной системы. Стоит учитывать, что быстросъемы для компрессора не во многом отличаются от обычных вариантов исполнения. Однако, к подобным изделиям предъявляется довольно большое количество требований:

  1. Высокая коррозионная стойкость. В некоторых случаях подаваемая среда характеризуется высокой влажностью, что может привести к появлению коррозии. Со временем она может откалываться и забивать распылитель.
  2. Повышенная герметичность по причине подачи среды под большим давлением. Для достижения подобного свойства быстроразъемные соединения создаются с несколькими уплотнительными элементами.
  3. Универсальность в применении. Большей популярностью пользуются варианты исполнения, которые характеризуются универсальностью, так как их можно будет применить не только в магистрали компрессора, но и другого оборудования.

Чаще всего подобное изделие требуется для подключения шлангов или создания единой магистрали. Примером можно назвать соединение магистрали с основным блоком, который проводит накачивание воздуха для создания требуемого давления в системе.

Материал изготовления и основные типы соединителей

Все типы пневмофитингов могут изготавливаться из полиамида (нейлона и рилсана), тефлона, полиэтилена, полиуретана. В производстве часто применяется никелированная сталь, медь, нержавеющие сплавы. Латунные пневмофитинги могут быть использованы при условии отсутствия воздействия агрессивной среды.

Соединители, которые предназначены для герметичного устройства пневмосистем, делятся по следующим видам:

  • прямые;
  • угловые;
  • тройники;
  • разветвители;
  • переходники.

Металлические, пластиковые и бронзовые цанговые фитинги для пневмосистем (тройники, муфты, отводы, раздвоители)

Наиболее востребованы в применении такие типы:

  • ерш, который имеет наружную и внутреннюю резьбу;
  • переходник для соединения трубок разного диаметра;
  • угол с внутренней или наружной резьбой;
  • комбинированный угол (наружная и внутренняя резьба);
  • тройники с внутренней или наружной резьбой;
  • комбинированные тройники;
  • Т и Y образные тройники с разным расположением резьбы;
  • крестообразные соединения;
  • переходные муфты;
  • наружные резьбовые переходники;
  • заглушки;
  • соединители для шлангов;
  • быстросъемные штуцеры;

В комплексе с пневмофитингами используются специальные трубки:

  1. Полиуретановые. Они устойчивы к механическому воздействию (скручивание, сдавливание, перегибы). При физическом воздействии быстро восстанавливаются в своей первоначальной форме. Не подвержены гидролизу, устойчивы к маслам, озону, микроорганизмам, разным типам топлива. Единственный недостаток – они поддаются влиянию кислот.
  2. Полиамидные (рилсановые). Являются очень гибкими и одновременно прочными. Не теряют своих свойств при температурах от -10 до +70ºC. Стойко переносят воздействие щелочи, газа, топлива, машинного масла.

Широкий выбор видов полиуретановых трубок для подключения пневмосистем

Монтаж цанговых фитингов

Пример соединения двух металлопластиковых пневмотрубок при помощи пневматического фитинга цангового типа:

  1. Отрезать по необходимой длине две трубки специальными ножницами.
  2. Откалибровать с помощью калибратора отверстие трубки.
  3. Снять фаску с внутренней поверхности трубки фаскоснимателем.
  4. Проверить наличие и качество диэлектрической прокладки и двух уплотнительных резиновых колец на хвостовике фитинга.
  5. Надеть накидную гайку, а затем цангу на первую трубку.
  6. Вставить хвостовик фитинга в отверстие трубки до упора.
  7. Вручную закрутить накидную гайку на корпус фитинга.
  8. Повторить пункты 5, 6 и 7 для второй трубки.
  9. Закрутить накидные гайки на корпусе фитинга при помощи накидного ключа, оставив свободным 1-1,5 витка резьбы.
  10. Монтаж закончен.

Цанговые пневматические детали (фитинги) предназначены для прочных соединений без протечек воздуха или других рабочих сред в пневмосистемах.

Широкий ассортимент изделий, дает возможность выбора самых разных материалов изготовления и позволяет применять цанговые пневмофитинги в различном оборудовании, обеспечивая надежность крепления и герметичность соединения.

Разные виды соединителей по материалу

  1. Для шлангов диаметром 1/2″ разные производители предоставляют быстросъемные соединители из ударопрочного пластика. Кроме своей основной функции быстрого и надёжного соединения шланга с переходником, адаптером, тройником, поливочной насадкой, они могут быть дополнительно оснащены запирающим механизмом. В отдельных моделях имеется автостоп. Пустить воду можно, надев поливочную насадку, и перекрыть, если её снять. Цена пластикового быстросъемного соединителя начинается от 49 р., и доходит до 217 р. Более дорогие модели имеют защиту от перегиба шланга. В некоторых имеется шаровой поворотный механизм.
  2. Имеются также быстросъемные соединители для шлангов, которые изготовлены из ударопрочной пластмассы, но дополнительно покрытые цинковым сплавом. Речь о соединителях RACO. Их элементы изготовляют из высококачественной термопластичной резины, что облегчает работу с ними. Цена этого вида продукции колеблется от 267 р. до 415 р. за единицу.
  3. Имеются латунные соединители. Они могут обладать всеми дополнительными характеристиками, которые были перечислены для пластиковых соединителей. Разница в том, что материал латунь значительно увеличивает срок службы механизма. Цена таковых деталей лежит в пределах 300-400 р.
  4. Те же латунные соединители могут быть дополнительно покрыты резиной. Стоимость таких элементов около 500 р. Покрытие резиной обеспечивает дополнительное удобство при монтаже, так как она препятствует возможному высказыванию из рук.

Классификация фитингов

Полипропиленовые трубы и соединительные элементы создаются из материалов с разным составом. Поэтому они отличаются тепловой устойчивостью. Это свойство материала влияет на классификацию и маркировку фитингов и труб.

Маркировка

ПП трубы и фитинги

Трубопроводные ПП детали изготавливаются из следующего сырья:

  • Гомопропилен — обозначается аббревиатурой ППГ, а изделия из него маркируются РРН или РР-1.
  • Рандом-сополимер или статический сополимер полипропилена — сокращенно ППР, при маркировке труб и фитингов используются обозначения: РР-3, PPRC, PPCR.
  • Блок-сополимер (ППВ) — для маркировки ПП трубопроводных элементов применяются аббревиатуры: РРВ, РР-С, РР-2.
  • Полифенилсульфид (ПФС) — трубные детали из него маркируются (PPS).

В состав материала ППГ входят модифицирующие добавки, увеличивающие ударную прочность ПП изделий. Кроме того, нуклеаторы, антипирены и вещества, уменьшающие статическую электризацию.

Из гомопропилена изготавливают трубы и фитинги для наружных сетей холодного водоснабжения, водоотводящих и вентиляционных систем. Из изделий не создаются отопительные контуры зданий, потому что они характеризуются низкой температурой плавления.

Трубные детали из ППГ чаще изготавливаются большого диаметра. Поэтому используются в водоотводящих и канализационных систем промышленного назначения.

Структура

Материал ППР отличается кристаллической структурой молекул. Изделия из рандома-сополимера выдерживают удары и температуру от -170°C до +1400°C.

Трубная продукция из этого сырья производится с диаметром 16-110 мм. Применяется при монтаже отопительных, канализационных и водопроводных систем в быту и на промышленных объектах.

Материал ППВ отличается структурой, состоящей из точно упорядочных микромолекул гомополимера, образующих блоки. Продукция из блок-сополимера характеризуется большой стойкостью перед ударами и высокими температурами.

Поэтому из нее изготавливают системы отопления в частных домах и квартирах. Контуры ГВС и ХВС.

Полифенилсульфид отличается молекулярной структурой и относится к полимерам высокого класса. В результате, они характеризуются отличной износостойкостью, устойчивостью перед нагревом и большими нагрузками.

Трубы и фитинги из ПФС создаются диаметром 20-1200 мм для водоснабжения, вентиляции и отопления. ПП изделия отличаются друг от друга также характеристикой MRS — минимальная длительность прочности.

Показатель учитывает толщину стенок и позволяет подобрать продукцию по наибольшему давлению в сети. Следовательно, обеспечит надежную эксплуатацию системы в течение 50 лет при перемещении воды с температурой 20°C.

Максимально допустимое давление обозначается буквами PN вместе с цифрами. Так, трубные элементы PN10 способны выдержать наибольшую нагрузку давлением в 10 бар, а PN16 — 16 бар.

Материал для изготовления и конструктивное исполнение фитинга

Быстросъемные соединения изготавливаются из нержавеющей или легированной стали, алюминия, бронзы, титана, других металлических сплавов и полимерных материалов в виде полипропилена, ПВДФ или полиимида. В качестве уплотнительных колец используются эластомеры на основе каучука, фторэластомеры или материалы, состоящие из полипропилена и этилена.

Быстросъемные соединения изготавливаются из нержавеющей стали, алюминия, бронзы, титана и других металлических сплавов

Для обеспечения длительного периода эксплуатации металлические фитинги дополнительно подвергаются антикоррозионной обработке с выполнением защитного слоя посредством никелирования, хромирования, гальванизации или нанесения другого твердого покрытия.

Пластиковые варианты преимущественно используются для бытовых нужд при организации системы полива. Металлические изделия целесообразно применять в качестве быстросъемов для топливных шлангов.

Быстросъемные соединения кулачкового типа выпускаются с клиновидным фиксатором или клапаном. Их можно использовать для стыковки пластмассовых или металлических труб, гибких подводов. Некоторые фитинги оснащены специальным зажимом в виде цанги.

Фитинги выпускаются в широком ассортименте, они различаются по диаметру, длине и весу. Что касается сечения, можно приобрести быстросъемы для шлангов ½ дюйма, а также изделия размером до 150 мм. Данная величина должна соответствовать диаметру шланга. Быстросъем для шланга ¾ применяется для рукава 19 мм. Соединитель размером 1 дюйм соответствует шлангу сечением 25 мм, а ½ дюйма – 12 мм. По индивидуальному заказу выпускаются нестандартные фитинги диаметром до 540 мм.

В качестве уплотнительных колец используются эластомеры на основе каучука

Разновидности быстросъемных соединений для шлангов и труб

В зависимости от расположения и количества клапанов различают три вида быстросъемных фитингов. Первый тип имеет свободный проход, не содержащий клапана. Второй вариант оснащен клапаном с одной из сторон. Третий тип оборудован двумя клапанами с обеих сторон.

Быстросъемные соединения могут иметь различные виды разъема. Изделия кулачкового типа называют камлоками. Они способны быстро и легко состыковать гибкие шланги, подключить рукав к емкости. Кулачковый фитинг характеризуется повышенной стойкостью к вибрациям без использования дополнительных закрепительных изделий. Это идеальный вариант быстросъема для компрессора.

Для стыковки гибких подводок системы для перекачивания сухой среды используются быстросъемы типа Drylok. Такой фитинг имеет рычажный вентиль, одним нажатием на который обеспечивается открывание и закрывание магистрали. Данные быстросъемники снижают вероятность возникновения повышенного давления в трубах, которое может вызвать непредвиденные разрывы.

Европейские соединения отличаются от отечественного стандарта

Для соединения трубопроводов магистрали по транспортировке клея, лака, краски и прочих кислот используются промышленные быстросъемные соединения KAMVALOK.

Статья по теме:

Быстросъемные соединения шланга могут иметь прямую или угловую конфигурацию, а также существуют трех- и четырехсторонние фитинги.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
