Подключение газового котла: как правильно подключить по схеме оборудование к системе отопления в частном доме

Как подключить двухконтурный котёл?

Подключение двухконтурного газового котла особенно тем, что он имеет два хладагента. Один главный для тепла в доме, а второй второстепенный – чтобы была горячая вода. И часто здесь идёт речь о подключении газового котла настенного типа.

Схема подключения двухконтурного газового котла

Хладагент, который берёт тепло от горелки, уходит на топку и после холодным возвращается назад в котёл. Но если вы воспользуетесь горячим краном, в котёл побежит холодная вода по второй трубе. Благодаря клапану теплоноситель не уходит из котла, а включается в схему основной – дополнительный теплообменник. Хладагент готовит воду для ГВС. А как только кран вы закрыли, снова расходуется на батарею.

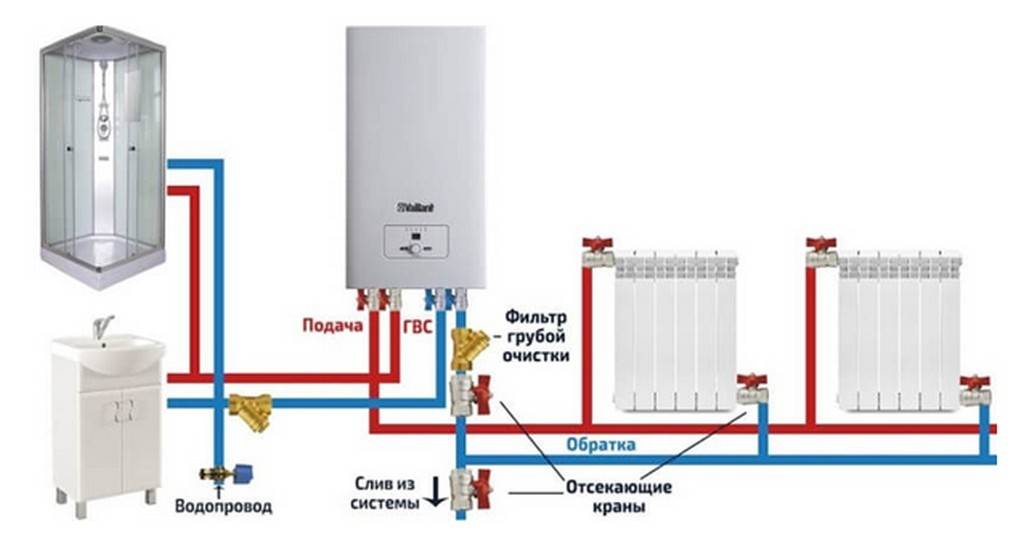

Схема подключения двухконтурного газового котла напрямуюСхема подключения двухконтурного газового котла с бойлером

Хладагент греет воду только в бойлере, а другой контур замкнут. Схема подключения бойлера к двухконтурному газовому котлу позволяет дольше пользоваться оборудованием. Так дополнительный теплообменник, как правило, уже в течение первого года ломается.

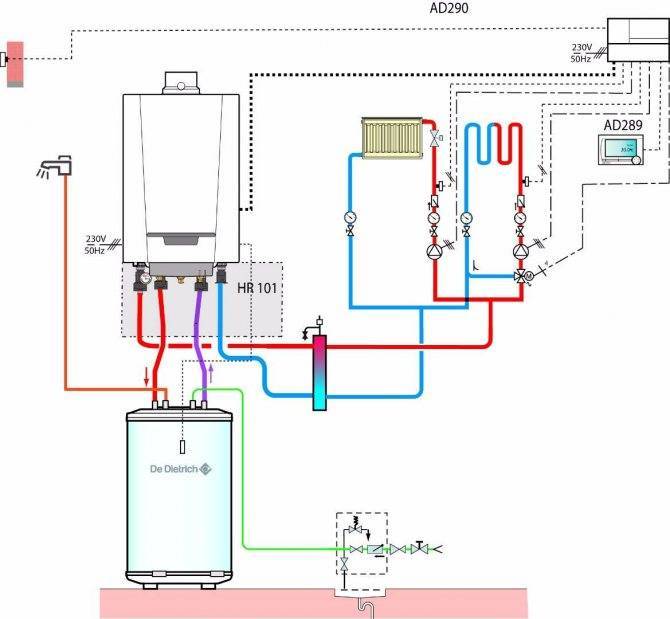

Схема подключения двухконтурного газового котла с бойлером накопителем

В этом случае горячая вода из котла идёт в бойлер. А когда её становится слишком мало, то котёл начинает подогрев для заполнения. Можно сделать и так, что бойлер будет заполняться котельной жидкостью, а тепло сохраняться на уровне благодаря ТЭНу.

Как подключить электрический котел к системе отопления

Как подключить электрический котел? Прежде чем начать подключение электрокотла к системе отопления, нужно выбрать одну из схем обвязки. Существуют следующие варианты:

  • монтажкотла с обвязкой электронасоса и расширительной емкости;
  • установка электрокотла в совокупности с работойс твердотопливной печьюили газовым котлом;
  • обвязка с аккумуляторной емкостью горячей воды или внешним электрическим водонагревателем;
  • подсоединение электрокотла к отопительным сетям и ГВС;
  • подключение к бойлеру.

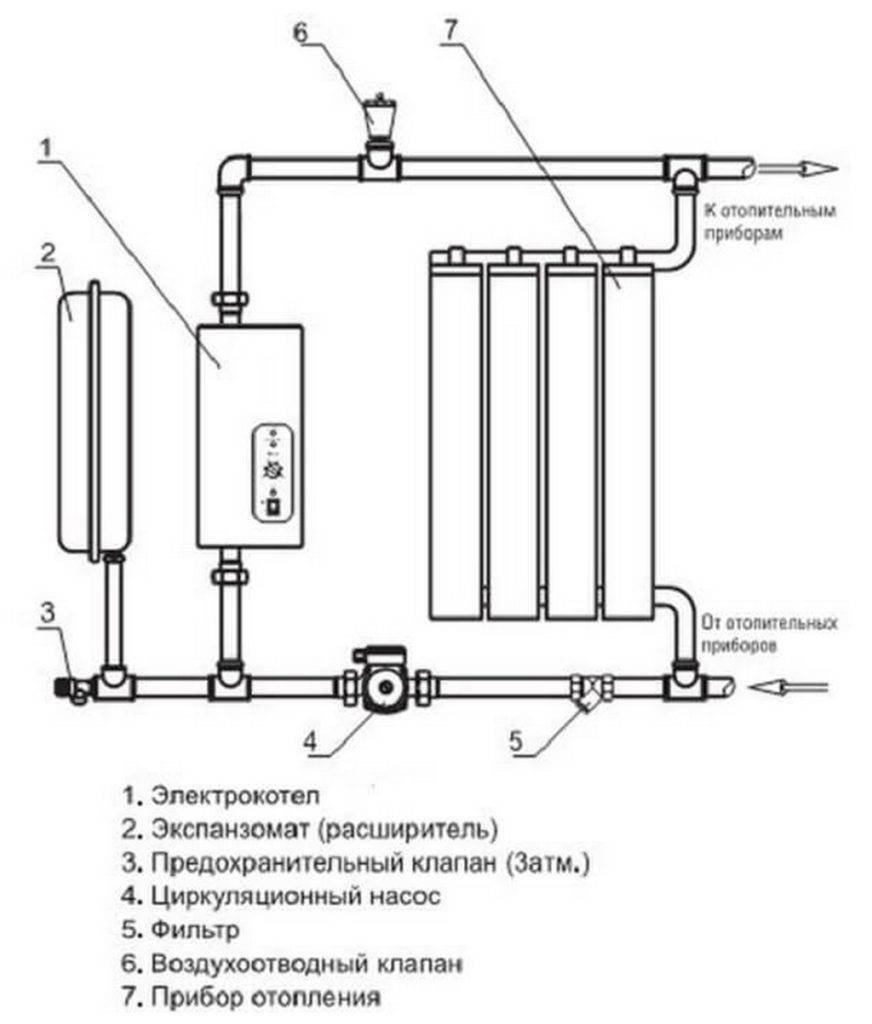

Схема подключения электрического котла к системе отопления

Как правило, в комплекте с современными электрическими котлами прилагаются необходимые детали. Группа безопасности котла защищает устройство от скачков давления и выполняет сброс воздуха по мере нарастания высоких температур.

В первую очередь, на прямой участок трубы устанавливается группа безопасности.Затем монтируется шаровой кран,который отсекает подачу теплоносителя. На обратный трубопровод крепится циркуляционный насос грязевой фильтр.

Если потребуется подключить котел к открытой системе отопления с естественной циркуляцией, то отопительные трубы нужно будет расположить с уклоном 3 мм на 1 пм.

Схемы электрокотлов для подготовки ГВС:

  • двухконтурный котел с двумя элементами подогрева, встроенными в него;
  • одноконтурный котел с внешним водонагревателем или бойлером.

Двухконтурный котел подключается к системе отопления стандартно.Сложности не возникнуть, если следовать схеме ниже. Основной момент — правильно установить запорные вентили.

Подключение одноконтурного котла

Подключение одноконтурного котла с внешним водонагревателем или бойлером осуществляется с использованием так называемых трехходовых клапанов, выполненных по отсекающему типу. В аккумуляторном отсеке находится термостат, который подает сигнал после того, как клапан осуществляет движение воды для обогрева системы отопления.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

  • Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
  • Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
  • Крепим кронштейны.
  • Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

  • Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
  • Прикручиваем краны шарового типа к местам соединения с трубопроводом.
  • Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
  • Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Напольный

При схеме обвязки напольного газового котла необходимо соблюдать следующие правила:

  • Оборудование должно располагаться в отдельном помещении с хорошей вентиляцией: окно, вентиляционная отдушина и т.п. Площадь помещения должна составлять не менее 4 м2, а свободный объём не менее 8м3. При этом, рекомендуемая высота потолка 2,5м.;
  • Вентиляция должна обеспечивать поступление свежего воздуха. Для этого оборудуется постоянный вентиляционный канал, площадь которого принимается из расчета, 8 см2 на 1 кВт мощности котла;
  • В качестве декоративной отделки не могут быть использованы горючие материалы. Запрещено обустройство подвесных потолков или фальшпола а также других декоративных ниш, где могут скапливаться продукты сгорания или газ;
  • В непосредственной близости от котла не должны устанавливаться какие-либо или газовые приборы, в том числе газовые счётчики;
  • Сам котел необходимо устанавливать на поддон из несгораемых материалов: бетон или кирпич.

Простейшие схемы подключения

Самая простая схема подключения газового котла предусматривает прямое подсоединение котла к отопительной системе. То есть к патрубкам котла сразу подключают подающую и обратную линии теплосети. Конечно, при этом соблюдают вышеописанные нюансы.

Согласно требованиям такая схема целесообразна для простых отопительных систем. Как правило, они есть в квартирах и небольших домах. Кроме этого она возможна только тогда, когда применяется котел, оснащенный расширительным бачком, группой безопасности и циркуляционным насосом.

Если же отопительная система в доме является сложной, то есть включает высоко- и низкотемпературные элементы (первыми являются радиаторы, вторые представлены теплым полом, полотенцесушителем), то для «согласованности» движения теплоносителя в доме схему нужно дополнять гидравлическим разделителем. Он позволит сгладить влияние одних контуров на другие.

Одним из требований создания такой схемы в доме является установка отдельного циркуляционного насоса на каждый контур отопительной системы. То есть в теплый пол включают свой насос, в разводку труб и радиаторов – свой.

Как подключить газовый котел в частном доме по порядку?

Установить и правильно подключить прибор возможно собственными силами, но для этого требуется одобрение со стороны газовых служб. В ходе проведения работы потребуется вдумчивая деятельность и необходимость бумажной волокиты: согласовании ряда вопросов и получения документов.

Сначала составляется договор с поставщиком природного газа о его поставке в частное домовладение. Они же занимаются и проектом газификации здания и установки необходимого оборудования.

Перед монтажом сверяются все бумаги (сертификат, серийный номер изделия). Если всё в порядке, переходят к монтажу.

Место установки выбирается относительно типа прибора.

Напольный газовый котёл устанавливают на ровной поверхности из негорючих материалов. Используется, например, плитка или бетонная стяжка. А также иногда подкладывают лист оцинкованной стали с выступом с фронтальной стороны до 30 см. Доступ к конструкции должен быть неограничен с любой из сторон.

Важно! Необходимо чтобы котёл располагался в отдалении от электроприборов и источников огня, а также не вплотную к стене. Конструкция должна иметь равномерную нагрузку на все опоры

Конструкция должна иметь равномерную нагрузку на все опоры.

Настенный газовый котёл закрепляется с помощью кронштейнов (идут в комплекте). Высота установки — около 1 метра над полом. Сначала проводится крепление планок, далее на них монтируют агрегат.

Затем происходит подключение к дымоходу. Перед этим проверяется наличие тяги. Для препятствования утечки токсичных газов, соединения тщательно герметизируются.

Фото 3. Настенный газовый котел, установлен более чем на метр выше от пола, подключен к дымоходу.

25 см — предельная длина отрезка трубы, которая связывает котёл с дымоходом.

Следующий шаг — подключение к водопроводу. Первым делом необходимо установить фильтр для жёсткой очистки воды, что препятствует засорению теплообменника. С обеих сторон от него устанавливаются краны и/или вентили.

Для обеспечения оптимального давления в системе, врезку в водопровод осуществляют или до места, где труба разветвляется, или как можно ближе к её входу в здание. Обычно трубу для подачи воды присоединяют сверху агрегата, для возврата — снизу.

Все коммуникации, обязательно снабжаются запорным механизмом для возможности экстренно перекрыть подачу газа в случае опасности.

Материалы и инструменты

  • Разводные ключи и дюбеля;
  • строительный уровень для выбора места крепления кронштейнов, его длина не должна быть меньше 1 метра;
  • перфоратор с набором свёрл разного диаметра для проделывания отверстий в стене, предназначенных для их закрепления;
  • кронштейны — идут в комплекте, но лучше, чтобы было некоторое количество про запас;
  • ножницы, чтобы при возможной резке труб не повредить их защитный слой, отвечающий за герметичность;
  • калибратор для развальцевания труб;
  • вентили, краны — для крепления запорных механизмов;
  • листы оцинкованной стали и инструменты для их резки.

Поэтапное подсоединение отопительного контура

Есть несколько способов подсоединения контура к котлу, зависящих от модели и вспомогательного оборудования.

При подключении одноконтурного газового прибора к отопительной системе самый простой способ — использование отсекающих кранов и присоединение контура с их помощью непосредственно к котлу.

Циркуляция теплоносителя происходит в естественном режиме, и в системе устанавливается обычный расширительный бачок.

При подключении двухконтурных аппаратов работа усложняется, так как к котлу подводят двойной комплект труб. По одному течёт непосредственно теплоноситель, а по второму — циркулирует горячая вода. Подсоединение также устанавливается с помощью отсекающих кранов.

Если система закрытого типа, то должны быть установлены дополнительные приборы: циркуляционный насос, мембранный расширительный бачок и группа безопасности.

Подключение к системе отопления

Расположение узлов присоединения к системе отопления (с лицевой стороны):

  • слева — подача горячего теплоносителя в контур;
  • справа — магистраль обратки.

При подсоединении котла стоит тщательно проверить герметизацию и затягивание узлов, но не нужно чересчур усердствовать из-за риска повредить резьбу и столкновения с проблемой замены всех соединительных элементов.

Необходимо установить и фильтр грубой очистки на обратную магистраль, что продлит срок службы устройства за счёт остановки твёрдых частиц.

Твердотопливный агрегат

До запуска системы теплоснабжения проверяют состояние котла, функционирующего на твердом топливе. Нужно очистить от ржавчины его поверхность, убедиться в работоспособности таких устройств как термометры и манометры.

Затем выполняют ряд работ:

  1. Очищают от сажи топочную и зольную камеры, используя щетку по металлу.
  2. Проверяют состояние дымохода – его труба должна быть надежно подсоединенной к патрубку агрегата.

У пиролизных и пеллетных приборов обязательно тестируют функционирование электронного блока управления, сопел и вентиляторов. В случае запуска обогрева, если эти элементы работают неправильно, могут появиться резкие скачки температуры, что непосредственно повлияет на состояние других узлов.

Тэновый электрокотел для отопления дома своими руками

Тэновый электрокотел для отопления своими руками можно сделать из резервуара любой формы. В таком агрегате воду подогревают тэны. Их нужно будет купить в том количестве, которое необходимо именно в вашей ситуации. Как рассчитать мощность электрокотла мы уже рассказывали. Обычно ставят два или три тэна. Стоимость одного тэна 10 долларов. Они уже оснащены термоголовкой с наружной резьбой, которой они будут вкручиваться в корпус резервуара.

Схема тэнового электрокотла, изготовленного своими руками.

Рассмотрим, как сделать самодельный электрический котел отопления на тэнах из трубы. Для этого потребуется:

  • стальная труба диаметром 150 мм;
  • две круглые пластины диаметром 150 мм;
  • три патрубка диаметром не меньшим, чем сечение труб контура (от 25 мм);
  • тэны;
  • гайки;
  • автоматический воздухоотводчик;
  • шаровой кран.

Чтобы сделать электрический котел отопления для дома своими руками нужно правильно подобрать размеры. Длина трубы, которая будет корпусом нашего нагревателя, должна превышать длину тэнов с хорошим запасом. Торцы с двух сторон завариваются заглушками. В боковую часть ввариваются патрубки в количестве двух штук для подачи и обратки теплоносителя. Теперь нужно решить, как тэны будут располагаться после подключения электрического котла. Естественно, что они будут находиться в вертикальном положении, вопрос только в том, с какой стороны они будут вкручиваться. Вариантов два:

  • снизу;
  • сверху.

Если тэны будут вкручиваться снизу, то в процессе эксплуатации чтобы заменить перегоревший нагревательный элемент придется спускать воду с котла, а потом, соответственно, заливать жидкость в систему отопления. Зато такое расположение гарантирует, что тэны будут полностью погружены в теплоноситель. Такие самодельные электрокотлы для отопления частного дома более надежные. Как известно, если часть нагревательного элемента не будет в воде, то вольфрамовая спираль перегорит.

Если разместить тэны в самодельном электрокотле для отопления дома таким образом, чтобы они вкручивались сверху, то после замены перегоревшего нагревательного элемента не нужно будет добавлять воду в систему. Но такое расположение имеет свой недостаток, так как в верхней части котла будет скапливаться воздух.

Из-за образовавшихся воздушных карманов тэны будут перегреваться и перегорать. Поэтому для вывода воздуха наружу в верхней части дополнительно нужно установить автоматический воздухоотводчик. В таком случае проблема воздуха будет решена.

Выбирайте сами, как вам удобнее изготовить котлы электрические отопительные своими руками, правильные оба варианта. Чтобы тэны можно было вкрутить в корпус, нужно вырезать отверстия нужного диаметра и на них наварить гайки. Внутренняя резьба гаек должна подходить к наружной резьбе тэнов. Дополнительно в нижнем торце вваривается патрубок для слива теплоносителя. После этого на всех трех патрубках (подача, обратка, слив) нарезается резьба. На патрубок слива накручивается шаровой кран.

Вот и все, изготовление самодельного котла закончено. Остается только установить его на контур отопления и подключить в сеть. Перед тем как сделать отопление с электрокотлом нужно учитывать, какое напряжение в сети вашего дома (220 или 380 вольт). От этого зависит схема соединения тэнов. Также нужно решить вопрос с блоком управления котла. Минимум что потребуется – это термостаты, которые будут снимать температуру теплоносителя. Исходя из данных термостата, блок управления будет включать или выключать котел. При желании можно добавлять те или иные опции, в зависимости от ситуации. Как сделать тэновый электрокотел отопления своими руками, видео:

Вопрос, о том можно ли трубы отопления прятать в стену беспокоит многих. И не зря.

Есть очень много способов как задекорировать отопительные трубы, .

Подключение бойлера

Существует несколько вариантов, как подключить бойлер к газовому котлу.

Подключение бойлера через трёхходовой клапан

Клапан ставят на батарею. И от него пускают трубу до ёмкости, где она входит в патрубок. Труба с хладагентом, выходящая, направляется в батарею с «обраткой». Отводящую рекомендуем тоже соединить с патрубком.

Подключение бойлера через дополнительный насос

Приоритет получается водоснабжение. Насоса используют два. Термостат ставят на ёмкость, он же сигнализирует о падении градуса, насос при этом выключается и запускается насос ёмкости. Не забывайте поставить клапаны.

Подключение бойлера через гидравлическую стрелку

Схема актуальна, когда есть многоконтурность (радиатор, тёплый пол, бойлер ГВС). Благодаря стрелке и коллекторам агент поровну делится между всеми контурами.

Подсчет расхода тепла на вентиляцию

Для получения общего показателя теплопотерь дома суммируются потери каждой комнаты в отдельности. Для полноты картины нужно взять в учет также подогрев вентиляционного воздуха. Наиболее простой формулой подсчета этого параметра является Qвозд = cm (tв – tн), где:

  • Qвозд – вычисляемое количество теплоты на вентиляцию, Вт;
  • m – количество воздуха по массе, определяется как внутренний объем здания, помноженный на плотность воздушной смеси, кг;
  • (tв – tн) – как в предыдущей формуле;
  • с – теплоемкость воздушных масс, принимается равной 0.28 Вт / (кг ºС).

Чтобы определить, сколько нужно тепла для всего дома, складывают величину QТП для дома в целом со значением Qвозд. Мощность котла нужно брать, учитывая запас на оптимальный уровень функционирования (используется коэффициент 1,3). В том случае, когда котел будет обеспечиваться не только подогрев теплоносителя для системы отопления, но также и воды для ГВС, потребуется увеличить запас прочности. Необходимо обеспечить эффективную работу котла сразу на 2 контура, что подразумевает использование коэффициента запаса от 1,5.

Основные требования к помещению для размещения газовых котлов

Пожарная безопасность помещения обеспечивается за счет огнестойкости стен и пола, а также надежной трехкратной естественной циркуляцией воздуха.

Минимальные объемы помещений зависят от тепловой мощности агрегатов:

  • До 30.0 кВт – 7.5 м3;
  • от 30.0 до 60.0 кВт – 13.5 м3;
  • свыше 60 кВт – 15 м3.

Для агрегатов мощностью более 60 кВт на каждый дополнительный кВт добавляется 0.2 м3 объема, например, для газового котла мощностью 150 кВт объем топочного помещения должен равняться:

150-60 = 90 х 0.2 + 15 = 33 м2.

К кухне

Это помещение сегодня является наиболее применимым для обустройства газовых котлов, особенно настенного варианта. Многие пользователи стараются закрыть котел от всеобщего обозрения, поэтому устанавливают его или в специальный короб или закрывают декоративной панелью.

Котел на кухне тоже можно красиво разместить

Для того чтобы газовая служба не наложила запрет на такую установку необходимо знать, и соблюдать нормы размещения котлов на кухне.

По основным параметрам: высоте потолков, минимальной площади и наличию трехкратной циркуляции воздуха требования для кухонь аналогичны другим топочным помещениям.

К квартире

Установить газовый отопительный котел в квартире намного сложнее, особенно в многоэтажном доме, имеющем доступ к центральному отоплению. Владельцу нужно быть очень аргументированным, чтобы получить от местной администрации разрешение на такую установку.

Далее потребуется получить ТУ от всех инженерных служб: горгаза, тепловой сети и балансодержателя дома. Далее по общей схеме выполняется проект, согласовывается в архитектурном ведомстве местной администрации и производится монтаж котла специализированной организацией.

Правила допускают установку котлов в многоквартирных жилых домах не выше 3 этажей и мощностью до 30 кВт. На кухнях, интегрированных в жилую комнату, допускается установка агрегатов закрытого типа.

Все эти действия станут невозможными, если помещение под установку газового котла в квартиру не будет соответствовать общим требованиям. Наиболее сложным будет выполнение сквозного отверстия в стене для подключения дымоотводящей трубы.

К частному дому

В частном доме существует больше возможностей для безопасной установки газового отопительного оборудования. В соответствии с действующими правилами, располагать газовое оборудование допускается исключительно в комнатах с хорошей естественной вентиляцией.

Они могут располагаться:

  • На 1-м этаже.
  • В цокольных или в подвальных помещениях.
  • На чердаке.
  • На кухне агрегаты до 35 кВт.
  • Тепловой мощностью до 150 кВт – на любом этаже, в индивидуальном здании.
  • Тепловой мощностью от 150 до 350 кВт – в пристройках.

К котельной

Пристроенная либо обустроенная внутри дома котельная строится из огнестойких стройматериалов. Внутренняя отделка также выполняется жаростойкой.

Газовая котельная должна иметь:

  1. Индивидуальный фундамент и бетонный пол, покрытый керамической плиткой.
  2. Примыкание к глухой сплошной стенке объекта.
  3. Находиться на расстоянии 1 м от окна и двери.
  4. Иметь естественную вентиляцию с трехкратным воздухообменом в час.
  5. Иметь открывающееся окно с площадью остекления о 0.03 м2 на 1 м3 объема топочной.
  6. Высоту потолков более 2.2 метра.
  7. Иметь отдельное электропитание с приборами: розетки, выключатели, автоматы.
  8. Для мощности ниже 30 кВт объем топочной должен быть более 7.5 м3, а для 30-60 кВт — свыше 13.5 м3.
  9. Забор воздуха для процесса горения газа должен выполняться через коаксиальный дымоотвод, форточку, вентиляционные отверстия.

Какие документы должны быть готовы и кто их выдает

После выполнения проекта, потребуется получить согласования с газовой службой и коммунальными предприятиями.

Сначала нужно определиться с документацией. Источник фото: az.all.biz

Процесс подготовки документации:

  1. Получение технических условий (ТУ). Необходимо направиться к местным газовикам. Для оформления заявления нужен часовой расход топлива котла, который определяется проектным решением. ТУ выдаются через 1-2 недели.
  2. Согласно ТУ выполняют проект установки газового оборудования, обычно он включается в раздел “Газовое хозяйство” общего проекта на котел.
  3. Разработанный проект передается на утверждение в газораспределительную компанию, выдавшую ТУ.

В эту же организацию с заявлением, одновременно, подается техпаспорт котлоагрегата, заводские инструкции, сертификаты и экспертиза о соответствии котла государственным стандартам.

Согласование может проходить в течение от 10 дней и до 3-х месяцев, все будет зависеть от сложности материала. При отказе, инспекция должна выдать перечень исправлений для устранения недостатков.

В случае, если все поправки выполнены, ставятся печати на проекте и можно начинать установку котла. Несанкционированное подключение к газовой магистрали влечет за собой наложение огромных штрафных санкций на владельца котла.

Оборудование при открытой гравитационной системе

При открытой гравитационной системе вся нагрузка ложится на открытый расширительный бачок.

Он выполняет следующие функции:

  • забирает себе избыточное количество теплоносителя;
  • компенсирует увеличение давления;
  • выводит воздух и горячий пар при закипании теплоносителя.

По объёму бак не должен быть меньше 10 процентов от объёма теплоносителя. Больше — можно. Устанавливают его в верхней точке контура, там, где заканчивается разгонный коллектор. От бака розлив идёт назад, в теплообменник, с уклоном, который обеспечивает вывод воздушных пробок и продвижение теплоносителя самотёком.

Через открытый расширительный бачок обычно заливают холодную воду для компенсации испарения.

Монтаж электрического котла

Установка этого оборудования в доме не требует наличия дымохода и согласования с надзорными органами. Единственное требование – исправность электропроводки. Схема подключения довольно простая. Она включает в себя помимо котла, датчики температуры на трубопроводах, радиатор отопления, сливные и запорные вентили, расширительный бачок и фильтр с циркуляционным насосом. Понадобится и стабилизатор напряжения, так как электрокотлы чувствительны к перепадам напряжения, а в электросети они неизбежны.

При установке надо постараться его изолировать от системы водоснабжения, чтобы при прорыве трубы вода не попала на агрегат, вызвав короткое замыкание. Помещение для установки должно быть теплоизолированным, чтобы не допустить образование конденсата – он тоже может привести к серьезным поломкам. Монтаж котла должен производиться на ровной поверхности.

Подсоединение

Для подсоединения оборудования используют муфты и переходники. Вначале необходимо при помощи шаровых кранов перекрыть подачу воды в водопроводе. Подсоединение осуществляют в соответствии с приложенной к сопроводительной документации монтажной схемой. Схема предполагает наличие заземления, установку автоматического выключателя, а также УЗО для защиты от короткого замыкания.

Кабели обязательно монтируются в кабель-каналы, а электрическая часть оборудования защищается кожухом. Сам агрегат должен быть надёжно закреплён. И только после этого можно пускать в систему отопления воду и проверять работоспособность оборудования.

Обвязка открытой самотечной системы в частном доме

Она состоит из единственного прибора – открытого расширительного бака, функции которого сводятся к следующему:

  1. Компенсация избытка нагревшейся воды.
  2. Предохранение от скачков давления в системе.
  3. Отведение воздуха и пара в случае закипания теплоносителя.

При подборе объема бака используются уже знакомые 10% от общего объема воды в системе, с небольшим запасом. Наиболее оптимальной точкой монтажа бачка выступает верхушка отопительного контура. Сразу за емкостью устанавливается разгонный коллектор: так называют вертикальную область разлива после котла. Чтобы воздушные скопления могли без проблем выходить в атмосферу, а вода текла самотеком, участку системы между баком и теплообменником сообщается небольшой уклон. Для удобства восполнения постоянно испаряющегося теплоносителя бак нередко оснащается подачей холодной воды.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
