Как отрегулировать пластиковую дверь: вертикальная и горизонтальная настройка

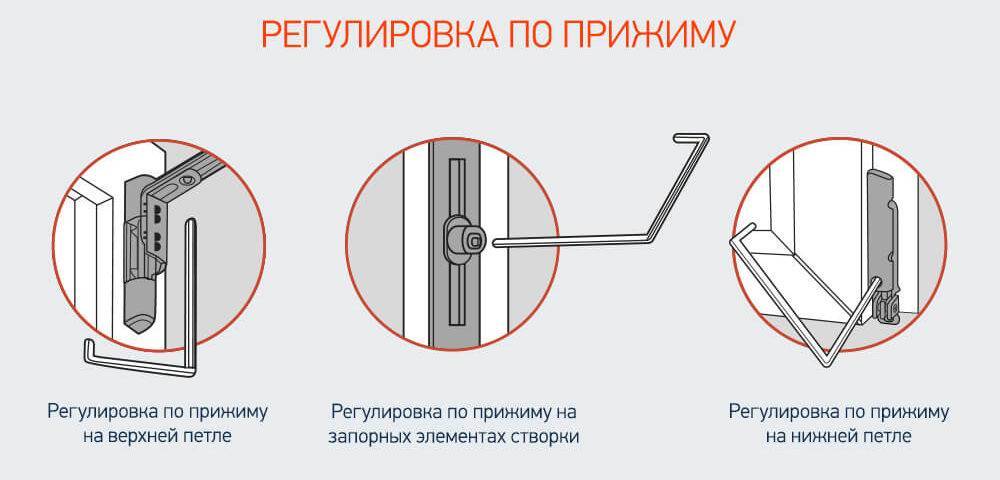

Как исправить плотность прижима

Если полотно слабо прилегает к коробке, сложно обеспечить необходимый прижим, чувствуются сквозняки или своеобразная циркуляция воздуха, то срочно выясните, как отрегулировать балконную дверь. Вам потребуется настройка с использованием эксцентриков, которые называются цапфа, расположены они в торцевой части двери.

Регулирование таких эксцентриков позволит весьма быстро вернуть правильное положение конструкции, после этого можно получить необходимую степень прилегания створки при закрывании.

Добиться необходимого результата можно с помощью синхронной регулировки эксцентриков, которые размещены в верхней и нижней части, а также по центру. Проще всего это сделать, разворачивая их под одним углом. После чего нужно проверить уровень прижима к коробке:

  • Найдите элементы запоров на раме. Имеющиеся засечки-индикаторы позволят определить плотность прижима.
  • Используя шестигранник, производится поворот так, чтобы засечка оказалась повёрнута к раме, в итоге прижим будет ослаблен. Для усиления нужно выполнить поворот цапфы в сторону комнаты, т. е. наоборот.
  • Получив желаемое, следует завершить корректировку с помощью настройки винтов на навесах. Они размещены в районе верхней и нижней петли.

Элементы запора на раме для определения плотности прижима Источник legkovmeste.ru

Коротко о главном

Исправить большую часть различных нарушений в работе двери, можно без привлечения мастеров и лишних затрат, так как все процедуры не являются сложными в исполнении.

Некорректный монтаж, неточно подобранные габариты потребуют срочного вмешательства для возвращения двери в исходное состояние. Провисание, слишком тугой притвор двери или неплотное закрытие становятся причинами для регулировки двери.

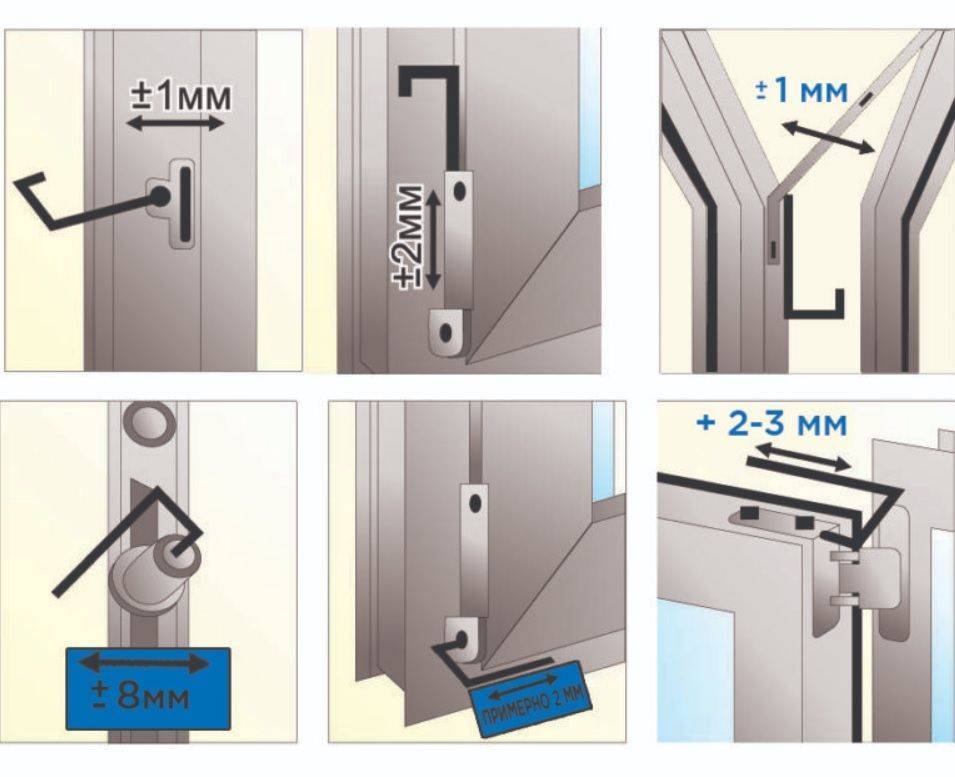

Различают регулировки вертикального или горизонтального типа, а также манипуляции по исправлению прижима створки.

Для предотвращения нарушений в функционировании двери установите микролифт, ограничитель открывания двери, старайтесь избегать слишком резких открытий или закрытий.

Самостоятельный ремонт двери может занять немного больше времени, так как нужно будет освоить регулировку полотна при помощи ключей.

Оценок 0

Регулировка пластиковых дверей

Упомянув о ремонте двери, о ремонте петлевой группы упомянуто было не случайно. Именно изменением степени прижима, приподниманием или опусканием петли можно устранить самые, казалось бы, серьезные проблемы с дверью ПВХ на которой установлены фасадные регулируемые петли.

Далеко не каждая фасадная петля может быть отрегулирована, тем не менее большинство солидных производителей: Dr Hahn, Roto, Geze, VBH – эти и некоторые другие производители петель, снабжают свои изделия регулировочными винтами, дабы можно было произвести сервисное обслуживание дверных конструкций или изменить степень прижима дверного полотна к раме.

Принципиально все действия сводятся к нескольким простым операциям. Суть которых – ослабить или усилить прижим регулировочного винта в петле. В зависимости от того в каком направлении требуется переместить дверную створку относительно рамной коробки, регулируется либо петля на раме, либо на створке двери.

Регулировка пластиковой двери с тремя петлями — входной

От межкомнатных входные отличаются толщиной профиля и стеклопакета, но петли у них похожие. А от балконных отличия более существенные. Это и тип петель, и отсутствие откидного механизма (для проветривания). Давайте разберемся как производится регулировка пластиковой двери с тремя петлями самостоятельно.

Обычно на таких дверях установлены три петли — верхняя и нижняя, а третья может стоять рядом с верхней или посредине полотна. В принципе — это обычная расстановка и количество петель для того, чтобы они нормально «держали» вес двери. Отличия могут быть в конструкции петли и прижимного механизма, а следовательно в регулировке.

Накладная дверная петля (по типу greenteQ TB 100.ZD.K)

Эта петля с декоративной планкой и возможностью регулировки в трех плоскостях.

Горизонтальное и вертикальное смещение происходит при помощи двух винтов, а прижим регулируют при помощи винта и планки между петлей и коробкой.

1. Чтобы отрегулировать перекос

Регулировка пластиковых дверей относительно вертикальной оси по горизонтали (вправо-влево), необходимо снять декоративную планку на петле, установленной на полотне.

Вначале дверь надо распахнуть и выкрутить винт, который удерживает эту планку. Затем дверь закрывают и планку снимают. Под ней находятся 6 крепежных винтов под отвертку (перпендикулярно полотну) и один регулировочный винт под шестигранник — параллельно полотну по направлению к петле.

Вкручивая или выкручивая его, можно отрегулировать смещение двери относительно вертикали на 5 мм в каждую сторону по оси X.

2. Чтобы поднять (и даже опустить)

створку используют регулировочный винт под ключ, расположенный в нижнем торце петли. Он закрыт другой декоративной планкой, которая просто «отстегивается».

Им можно поднять на 4 мм или опустить на 1 мм дверь, относительно заводской установки по оси Y.

3.Регулировка пластиковой двери — тонкая регулировка прижима

(в пределах 1.5 мм) проводится при помощи винта, расположенного в верхнем торце петли.

Для «грубой» регулировки необходимо снимать дверь с петель, а затем ту часть петли, которая установлена на коробке. Она крепится к ней через планки, которые могут иметь толщину от 1 мм до 5 мм. Таким образом можно дополнительно отрегулировать прижим двери (по оси Z).

Дверная петля типа WX

имеет регулировку по горизонтали до 6.2 мм, вертикали до 4 мм, прижим можно отрегулировать винтом до 1.8 мм (при необходимости прижим можно улучшить дополнительными втулками в месте крепления петли к коробке).

1. Регулировка по горизонтали происходит при помощи бокового винта, расположенного под декоративной накладкой на петле, которая крепится к двери. Вначале необходимо выкрутить винт, фиксирующий положение петли относительно «0» уровня.

Он расположен в теле петли и проходит параллельно полотну двери. Затем надо выкрутить винт, стопорящий внешний декоративный корпус петли, сместив который, можно получить доступ к регулировочному винту.

При его помощи можно сместить положение створки вправо или влево.

2. Регулировка прижима проходит на ответной части петли (закрепленной на дверной коробке). Необходимо снять декоративный колпачок с торца петли. Под ним можно увидеть эксцентрик с прорезями.

Для того чтобы освободить его, надо выкрутить стопорящий винт (он расположен сбоку в корпусе петли со стороны двери). Затем при помощи специально ключа, вставленного в прорези эксцентрика, надо развернуть его на необходимый угол и застопорить. Тем самым можно усилить или ослабить прижим.

Можно воспользоваться обычной пластиной или широкой плоской отверткой, но будет мешать регулировочный винт по вертикали. В таком случае его необходимо полностью выкрутить.

3. Регулировка по вертикали проходит при помощи винта, вкрученного в петле снизу, через прижимной регулировочный эксцентрик.

Как обнаружить дефекты

Чтобы обнаружить недостатки и отрегулировать правильное положение, следует учесть характерные признаки, указывающие на неполадки с этой конструкцией:

  1. Дверь начала упираться в порог — признак провисания полотна. При этом наравне со створкой изнашивается и сам порог. Ремонт следует проводить, как только появятся незначительные изменения.
  2. Защелкивание замка происходит не всегда, а добиться плотного прилегания створки к раме непросто. Это свидетельствует о необходимости регулировки прижима.
  3. Появляется щель, сквозь которую происходит потеря тепла по причине негерметичной стыковки полотна двери и рамы. В такой ситуации регулировке подлежат микролифты створки, которые расположены в петлях.
  4. Закрывание дверей неполное. Подобное нарушение вызывается перекосами, что становится причиной разрушения уплотнителя, образования изломов и деформационных изменений петель двери. О проблеме сигнализирует ее смещение, заметное при внимательном осмотре.

Главное условие правильного ремонта и регулировки — точное определение места неисправности.

Определяем проблему

О провисании рамы можно судить после проведения такого несложного теста: закрытую створку следует обвести по контуру маркером. Отклонения очертаний от горизонтали и вертикали — сигнал начать регулировку. Если двери открываются туго и от них идет сквозняк — это повод для начала срочного ремонта или регулировки.

Не пропустите: Установка входной металлической двери в квартиру своими руками

Еще один информативный тест проводится так: закрывая дверь, вставьте лист бумаги. Если лист можно вытянуть, приложив некоторые усилия, то нужды в регулировке пластиковой двери нет. Свободное вытягивание листа свидетельствует о недостаточно плотном прилегании в этой области.

Причиной сдвига полотна становятся температурные перепады и деформации. Поэтому створка задевает раму посередине. Износ уплотнителя — причина нарушения герметичности дверей, что служит поводом для регулярного обновления материала. Замена уплотнителя всегда должна предшествовать регулировке.

Плохое функционирование ручки и смещение полотна свидетельствует о необходимости регулировки или ремонта. Распространенные проблемы с пластиковой дверью таковы:

  • ослабление петлевых креплений;
  • уплотняющий материал неплотно прилегает к полотну или раме;
  • происходит провисание створки из-за ее веса.

Внимательное изучение состояния уплотнителя должно проводиться до начала работ. Вдавленные места — следствие давления в этой области провисающей створки. Полная замена уплотнителя проводится при сильной его деформации.

Вертикальная настройка

Двери с поворотно-откидной системой имеют довольно сложную конструкцию. Но их легко отрегулировать. Для обеспечения правильного вертикального положения дверного полотна нужно воздействовать на соответствующие регулировочные винты, которые позволяют опускать или приподнимать конструкцию.

Порядок действий, как отрегулировать пластиковую дверь, входную или балконную:

Выявить причину проблемы и подготовить инструменты (шестигранник или специальный ключ-звёздочка)

Важно, чтобы петли имели целостный вид, иначе выполнить настройку будет проблематично, если вообще возможно

Пластиковые двери – что проверить после монтажа?

Специалисты рекомендуют заказывать пластиковые (ПВХ) конструкции исключительно у тех производителей, которые имеют положительные отзывы от потребителей и узнаваемы на рынке строительных материалов. Некачественные изделия даже при самом бережном отношении очень быстро выйдут из строя и принесут вам массу неприятностей. Их придется постоянно чинить и, в конце концов, все равно приобретать новые конструкции.

Первую регулировку должны выполнить мастера в процессе монтажа

Также особое внимание следует обращать на процесс монтажа приобретенных дверей. Мастера-установщики должны выполнить правильную первичную регулировку конструкции, устанавливаемой между комнатами, на входе, на балконе

При приемке смонтированной двери проверяйте:

  1. Плотность прилегания дверной коробки и рамки устанавливаемой конструкции. Если изделие сидит, как влитое, значит, все сделано верно. Прилегание должно быть равномерным и плотным на всех участках соприкосновения.
  2. Точность монтажа по вертикали. Дверь обязана открываться и закрываться без каких-либо серьезных физических усилий со стороны пользователя.
  3. Наличие сквозняков. Откройте конструкцию наполовину, подождите пару минут. В ситуациях, когда дверь самопроизвольно закрывается либо распахивается, речь идет о неправильном монтаже. Требуйте грамотной регулировки изделия.

Самостоятельная регулировка: инструменты

После выявления дефекта потребуется регулировка металлопластиковых дверей, которую при наличии гарантии выполнит вызванный специалист. Однако после истечения гарантийного срока требуется ожидание мастера по ремонту, которое иногда затягивается. Если учесть вдобавок к этому стоимость регулировки, имеет смысл выполнить настройку правильной работы двери самостоятельно. Для этого потребуется несложный набор инструментов, включающий:

  • плоскогубцы или пассатижи;
  • две отвёртки – плоскую и крестообразную;
  • шестигранники – ключи Г-образной формы с размерами от 2,5 до 5 мм;
  • прокладки пластиковые;
  • рулетку.

Частые неполадки и почему они возникают

Пластиковые балконные двери широко используются в качестве балконных уже не первый год. За этот срок фирмы, выполняющие техническое и гарантийное обслуживание механизмов окон и дверей, смогли без труда составить список наиболее часто возникающих проблем, нуждающихся в регулировке балконной двери.

Провисание под собственной массой – створка двери начинает цеплять порог. Сначала почти незаметно, с течением времени – все более явно.

Провисание балконной двери вызвано естественным механизмом проседания петель. Вес такой створки весьма немаленький и с годами петли устают его удерживать. Скорость возникновения данной проблемы зависит от производителя и материала петель, а так же – от количества камер и толщины стекла.

Если Вы проживаете в климате с резкой сменой температур и влажности, а Ваш балкон не укреплен дополнительными термоизоляционными материалами, готовьтесь к тому, что дверь начнет заедать посередине. Так проявляется смещение дверной створки в сторону, по направлению к раме.

В 90% случаев возникает как реакция на климатические условия – перепады температуры, повышенная влажность, сменяющаяся засухой.

Следующая частая проблема – балконная дверь перестает герметично прилегать к раме в закрытом состоянии. Эта неполадка не только причиняет неудобства при использовании, а и опасна для здоровья жителей квартиры. Незапланированный сквозняк в разгар зимы – весьма неприятное явление.

Причиной этой проблемы является возраст – срок использования механизма. С течением времени детали, отвечающие за прижим створки двери к раме, ослабевает и нуждается в регулировке.

Некачественные материалы и грубое обращение приведут к тому, что дверная ручка разболтается или вовсе отвалится. Эту проблему так же не сложно исправить.

Остальные возможные неполадки в механизмах возникают значительно реже, некоторые нуждаются во вмешательстве специалистов.

Профилактическое обслуживание двери балкона

Чтобы пластиковые двери служили долго и не создавали проблем своим хозяевам, их необходимо регулярно в начале зимы и лета:

  • Очистить от грязи, после чего вымыть. Вначале моется пластик (дверная коробка и дверное полотно), затем стеклопакет. Мыть балконную дверь необходимо и с внешней, и с внутренней стороны. В моющих растворах не должно быть агрессивной химии (кислот и щелочей) и абразивов. Для стекла применяются разнообразные смывочные составы домашнего приготовления или купленные в магазине («Секунда Супер», «Synergetic» и др.) Вытирать пластиковые детали лучше мягкой тканью или губкой, а стеклопакет специальными салфетками или скребком из резины;
  • Вымыть, просушить, а затем смазать уплотнительные резинки и металлические детали запорной арматуры;
  • Отрегулировать эксцентрики под наступающий сезон.

Как исправить плотность прижима

Если полотно слабо прилегает к коробке, сложно обеспечить необходимый прижим, чувствуются сквозняки или своеобразная циркуляция воздуха, то срочно выясните, как отрегулировать балконную дверь. Вам потребуется настройка с использованием эксцентриков, которые называются цапфа, расположены они в торцевой части двери.

Регулирование таких эксцентриков позволит весьма быстро вернуть правильное положение конструкции, после этого можно получить необходимую степень прилегания створки при закрывании.

Добиться необходимого результата можно с помощью синхронной регулировки эксцентриков, которые размещены в верхней и нижней части, а также по центру. Проще всего это сделать, разворачивая их под одним углом. После чего нужно проверить уровень прижима к коробке:

  • Найдите элементы запоров на раме. Имеющиеся засечки-индикаторы позволят определить плотность прижима.
  • Используя шестигранник, производится поворот так, чтобы засечка оказалась повёрнута к раме, в итоге прижим будет ослаблен. Для усиления нужно выполнить поворот цапфы в сторону комнаты, т. е. наоборот.
  • Получив желаемое, следует завершить корректировку с помощью настройки винтов на навесах. Они размещены в районе верхней и нижней петли.

Элементы запора на раме для определения плотности прижима Источник legkovmeste.ru

Как регулировать ручку на двери ПВХ

У тяжелого полотна ручка не настраивается — это просто кронштейн, за который можно придержать створку при открытии или закрытии. У легких конструкций пластиковая ручка связана с запорным механизмом, поэтому при малейшем напряжении во время поворота рукояти стоит осмотреть цапфы и прижимные планки. Если на них есть потертости, нужно изменить положение прижимной планки или цапфы. Для этого мы делаем следующее:

  1. Открываем створку и зажимаем лепесток блокировки поворота ручки.
  2. Поворачиваем ручку, сдвигая цапфы в положение «закрыто».
  3. Закрываем створку, но не до конца, чтобы было видно положение цапф относительно прижимных планок.
  4. Отмечаем это положение маркером на вертикальной стойке дверного проема.
  5. Проверяем соответствие положения планки и запорного цилиндра. Исправляем перекосы, сдвигая планку или цапфу.

После настройки смажьте поворотный и запорный механизм силиконом или специальным маслом, чтобы продлить срок службы конструкции.

Как исправить плотность прижима

Если полотно слабо прилегает к коробке, сложно обеспечить необходимый прижим, чувствуются сквозняки или своеобразная циркуляция воздуха, то срочно выясните, как отрегулировать балконную дверь. Вам потребуется настройка с использованием эксцентриков, которые называются цапфа, расположены они в торцевой части двери.

Регулирование таких эксцентриков позволит весьма быстро вернуть правильное положение конструкции, после этого можно получить необходимую степень прилегания створки при закрывании.

Добиться необходимого результата можно с помощью синхронной регулировки эксцентриков, которые размещены в верхней и нижней части, а также по центру. Проще всего это сделать, разворачивая их под одним углом. После чего нужно проверить уровень прижима к коробке:

  • Найдите элементы запоров на раме. Имеющиеся засечки-индикаторы позволят определить плотность прижима.
  • Используя шестигранник, производится поворот так, чтобы засечка оказалась повёрнута к раме, в итоге прижим будет ослаблен. Для усиления нужно выполнить поворот цапфы в сторону комнаты, т. е. наоборот.
  • Получив желаемое, следует завершить корректировку с помощью настройки винтов на навесах. Они размещены в районе верхней и нижней петли.

Элементы запора на раме для определения плотности прижима Источник legkovmeste.ru

Пошаговый процесс регулировки пвх дверей

Основная задача регулировки – установление необходимой степени прижима. Может проводиться по горизонтали или по вертикали. Для работы потребуются плоскогубцы, отвертка и ключ-шестигранник (чаще 4 мм).

Сезонная «зима-лето»

Цапфы или эксцентрики – это металлические вставки, расположенные на торцах створок. Вращая их, можно усилить или ослабить силу прижима. В первом случае удается добиться полной герметичности, однако механизмы будут изнашиваться быстрее. Во втором – герметичность не абсолютна, но износ фурнитуры меньше.

Выбор конкретного инструмента для проведения настройки зависит от формы эксцентрика:

  • для овальных подходят плоскогубцы;
  • для круглых – ключи-шестигранники.

При регулировке нужно обращать внимание, чтобы все эксцентрики балконной двери Rehau заняли идентичное положение. Иначе возникнет перекос, а продувание станет более ощутимым

Настройка проводится каждый сезон. Для лета степень прижима сокращают, это продлевает срок службы механизмов. Зимой делают максимальную степень прижима. Для межсезонья подойдет нейтральная позиция.

Перевод на зимний режим:

  1. Открыть створку.
  2. Поменять положение цапф: овальные должны расположиться горизонтально, с круглой отметкой – смотреть вовнутрь помещения.
  1. Створку распахнуть.
  2. Овальные эксцентрики расположить вертикально, круглые – отметка направлена на улицу.

Регулировка нижней и верхней петли

Регулировка нижней. Проводится в двух плоскостях: в вертикальной, для этого створка поднимается или опускается; или в горизонтальной – прижим к петле или отдаление от нее. Последовательность действий:

  1. Горизонтальная настройка проводится при открытой створке. Шестигранником положение конструкции меняется относительно петли.
  2. При вращении по часовой стрелке элементы сближаются, против – отодвигаются.
  3. После проведения каждой манипуляции проводят проверку того, насколько легко открывается или закрывается створка.
  4. Завершающий этап – вертикальная настройка.

Регулировка верхней. Этот элемент механизма также называется «ножницы». Основная задача настройки – увеличение плотности прилегания верхнего угла двери к коробу.

Как отрегулировать верхнюю петлю двери Рехау, мы изложим в пошаговой инструкции:

  1. Отвинтить шурупы верхней петли.
  2. Створку закрыть, снять декоративные планки с петель.
  3. Провести отладку в горизонтальной плоскости, начать следует с наиболее длинного крепежа.
  4. Если имеется перенос, то нужно подтянуть длинные шурупы сверху и по центру.

Ключ вращают по часовой стрелке. Не нужно прилагать чрезмерные усилия, если не помогло – лучше еще раз подкрутить.

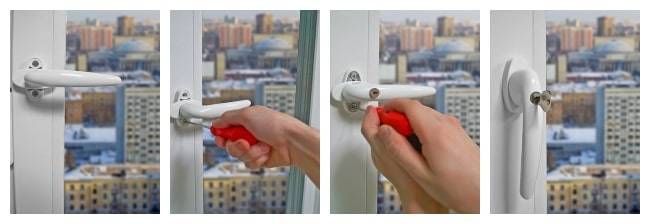

Регулировка ручки

Если для открывания или закрывания необходимо приложить физические усилия, то это говорит о необходимости проведения регулировки. В противном случае фурнитура повредится.

Если ручка расшаталась, следует сдвинуть закрывающую болты декоративную шторку, подкрутить болты отверткой или шуруповертом, затем вернуть заглушку на место. Если же ручка уже вышла из строя, ее следует заменить.

Порядок действий:

  1. Приобрести новую ручку.
  2. Потянув декоративную накладку на себя и влево/вправо, снять ее.
  3. Открутить болты, находящиеся под насадками.
  4. Снять сломанный элемент.
  5. Поставить новую ручку.
  6. Закрутить болты и вернуть декоративные заглушки на место.

Регулировка при провисании створки

Визуально эту неполадку можно определить так: в верхней части конструкции появилась щель, а сама дверь задевает раму. Исправить поможет шестигранник:

  1. Распахнуть створку.
  2. Найти винт, размещенный у верхней петли на торце.
  3. Шестигранником повернуть его по часовой стрелке, это поможет выровнять створку и притянуть ее к петле.
  4. С нижней петли снять декоративную заглушку.
  5. Открывшийся винт подкрутить по часовой стрелке.
  6. Попробовать, насколько хорошо работает дверь и при необходимости подкрутить винты еще немного.

Регулировка при неплотном прилегании двери к раме

Для решения проблемы недостаточного прижима следует подкрутить элементы, размещенные на створке плоскогубцами или ключом. Меняя позицию эксцентриков, вы сможете изменить положение створки с зимнего на летнее и наоборот, плотность прижима при этом варьируется.

Кроме того, следует отрегулировать винты на петлях.

Коротко о главном

Исправить большую часть различных нарушений в работе двери, можно без привлечения мастеров и лишних затрат, так как все процедуры не являются сложными в исполнении.

Некорректный монтаж, неточно подобранные габариты потребуют срочного вмешательства для возвращения двери в исходное состояние. Провисание, слишком тугой притвор двери или неплотное закрытие становятся причинами для регулировки двери.

Различают регулировки вертикального или горизонтального типа, а также манипуляции по исправлению прижима створки.

Для предотвращения нарушений в функционировании двери установите микролифт, ограничитель открывания двери, старайтесь избегать слишком резких открытий или закрытий.

Самостоятельный ремонт двери может занять немного больше времени, так как нужно будет освоить регулировку полотна при помощи ключей.
