Как отрегулировать сцепление на мотоблоке

Как изготовить механизм сцепления своими руками?

первичного вала КПП и маховика автомобиля Москвич;
ступицы и поворотного кулака от Таврии;
Б-профиля;
Двух ручьевого ведомого шкива;
Коленчатого вала от ГАЗ-69.

Последующие работы по сборке механизма выглядят следующим образом:

1. Для начала потребуется сточить коленчатый вал так, чтобы он не цеплял другие элементы мотоблока;
2. На вал насаживаем штатную ступицу мотоблока;
3. Далее на валу необходимо проточить место под подшипник. Эту операцию следует выполнять максимально точно, чтобы подшипник идеально сел на вал. В результате ступица должна прилегать без каких-либо зазоров, а шкив должен прокручиваться;
4. Затем переверните коленвал и проделайте то же самое на обратной его стороне;
5. Далее дрелью с 5-миллиметровы сверлом проделайте 6 отверстий в шкиве. Дистанция между ними должна быть одинаковой. Так как будут использоваться 10-миллиметровые болты, то на обратной стороне колеса, приводящего в движение приводной ремень, также необходимо рассверлить отверстия;

Далее установите шкив на маховик, и стяните обе запчасти болтом. После этого отметьте места сверления на маховике так, чтобы они совпадали с 6 отверстиями в шкиве;
Снимите шкив и просверлите отверстия в маховике;
После этого снова наденьте шкив и надежно стяните конструкцию болтами;
Внутреннюю поверхность коленвала и маховика проточите, чтобы они не бились друг о друга.

Готовая конструкция может устанавливаться на штатное место в мотоблоке. Не забудьте подключить тросы, выводя их как можно дальше от элементов трения.

Как сделать своими руками?

Сцепление на мотоблок можно изготовить либо поменять и самостоятельно, если у вас есть опыт слесарных работ. Для изготовления либо замены самодельного механизма можно использовать запасные части от автомобилей или от скутера:

маховик и вал из коробки передач «Москвича»;
ступица и поворотный кулачок от «Таврии»;
шкив с двумя рукоятками для ведомой части;
коленвал от «ГАЗ-69»;
Б-профиль.

Прежде чем вы приступите к процессу монтажа сцепления, внимательно изучите чертежи механизма. На схемах четко видно взаиморасположение элементов и поэтапная инструкция по сборке их в единую конструкцию. Первым делом нужно подточить коленвал так, чтобы у него не было контакта с другими деталями системы. Затем посадите на вал мотоблочную ступицу. После этого подготовьте на валу паз для выжимного подшипника. Постарайтесь проделать все аккуратно и точно, чтобы ступица плотно села на вал, а шкив с ручками – свободно проворачивался. Ту же самую операцию повторите и с другим концом коленчатого вала.

Вставьте в дрель сверло диаметром 5 мм и аккуратно просверлите 6 дырок в шкиве, на равном расстоянии друг от друга. На внутренней стороне колеса, сцепленного с приводным тросом (ремнем), также нужно подготовить соответствующие отверстия. Посадите на маховик подготовленный шкив и зафиксируйте болтом. Разметьте соответствующие шкивным отверстиям места. Скрутите болт и разъедините детали. Теперь аккуратно высверлите дырки в маховике. Вновь соедините детали и закрутите болты-фиксаторы. Маховик и коленчатый вал с внутренней стороны нужно подточить – для исключения возможности цепляния и битья деталей друг о друга. Система готова. Установите ее на положенное место в вашем агрегате. Подключите тросы, при этом выведите их подальше от трущихся деталей.

Если у вас небольшой агрегат, вам может подойти и ременной вариант. Возьмите два прочных ремня клиновидной формы длиной примерно 140 см. Идеальным вариантом будет Б-профиль. Вскройте коробку передач и установите на ее главном валу шкив. На подпружиненном кронштейне установите сдвоенный ролик. Учтите, что минимум 8 звеньев кронштейна должны быть связаны с педалью запуска сцепления. А двойной ролик нужен для обеспечения необходимого натяжения ремней во время работы и ослабления их в случае пробуксовки/холостого хода. Для минимизации износа элементов предусмотрите в конструкции блоки-упоры для холостой работы мотора.

Не забудьте подключить к системе коробку передач, лучше использовать новую, но можно и бывшую в употреблении деталь автомобиля, например, «Оки».

Рассмотрим еще один способ самостоятельного конструирования системы сцепления. К двигателю прицепите маховик. Затем подсоедините систему сцепления, снятую с автомобиля при помощи переходника, который можно сделать из коленчатого вала с «Волги». Зафиксируйте маховик на коленвале двигателя. Корзину сцепления установите поддоном вверх. Проверьте идентичность размеров креплений фланца вала и пластин корзины.

В случае необходимости увеличьте необходимые зазоры с помощью напильника. Редукторный элемент и КПП можно снять со старого ненужного авто (проверьте исправность и общее состояние). Соберите всю конструкцию и протестируйте ее работу.

При самостоятельном изготовлении систем мотоблока не забудьте о важном моменте: детали узлов агрегата не должны цеплять почву (кроме колес, разумеется, и инструментов для обработки земли)

Сцепление для мотоблока – конструкция и принцип действия

Сцепление абсолютно любой сельскохозяйственной машины состоит из ряда элементов. В конструкцию механизма входит:

Устройство постоянного управления;
Ведущий узел;
Ведомые составляющие.

В конструкцию механизма управления входят отжимной рычаг, соединяемый с диском нажимного действия посредством педальной отводки и тяг. При блокировке устройства сцепления агрегата создается сигнал, который получают отжимные рычаги. Они, в свою очередь, отключают ведомый диск от корпуса нажимного, вследствие чего механизм отключается. Подшипник в узле сцепления современного мотоблока служит для уменьшения трения, исключая, при этом, соприкосновение рычагов, вращающихся вокруг своей оси, и полностью неподвижной отводки. За возвращения механизмов управления в их изначальное положение отвечает пружина. Отводка, при этом, отталкивается от рычагов на требуемое для окончательного отключения расстояние.

Регулировка сцепления

Сцепление представляет собой связующее звено между КПП и рычагом управления, поэтому нужно знать, как отрегулировать сцепление на мотоблоке. При выходе сцепления из строя его сбои видны сразу:

в данном случае сцепление полностью выжимается, а мотоблок рвется с места. Чтобы устранить данные неполадки следует подтянуть винт регулировки;
если сцепление находится в отпущенном состоянии, но мотоблок все равно не выдает нужную скорость или стоит на месте, то необходимо ослабить винт.

Если во время использования из редуктора слышен странный звук, оперативно прекратите все работы. Наиболее распространённой проблемой является недостаточное количество масла или его плохое качество. Проверять уровень масла необходимо каждый раз перед началом работы. Если масло заменено, но шум не прекращается, то необходимо обратиться в сервисный центр для диагностики. При обнаружении проблем с переключением передач причины необходимо искать в правильности настройки сцепления, изношенных деталях КПП или стершихся шлицах валов.

Знания о правильной регулировке сцепления на мотоблоке обеспечат Вашу безопасность и эффективность рабочего процесса. Для приобретения новой продукции можно перейти по !

Мотоблок «Нева» МБ-2 — это сельскохозяйственный агрегат, предназначенный для работы на самых разных видах почвы, в том числе и ранее не обрабатываемой.

Мотоблок «Нева» МБ 2Б-6,5RS

Выпускается в различных модификациях с разными типами двигателей:

МБ-2Б-6.0,
МБ-2Б-6.5Pro,
МБ-2Б-7.5Pro,
МБ-2К-7.5,
МБ-2Н-5.5,
МБ-2С-6.0Pro,
МБ-2С-7.0Pro,
МБ-2С-9.0Pro,

Основные работы, которые можно выполнять на мотоблоке «Нева» МБ-2 это:

вспахивание почвы;
культивация, фрезерование;
полив (насосная станция);
окучивание;
уборка территорий от травы, снега и т.д;
сбор урожая картофеля, лука и т.д.

Как сделать сцепление на мотоблок – последовательность действий

Принцип действия системы сцепления, независимо от ее типа, основан на постоянном трении деталей. В результате этого узел достаточно быстро выходит из строя. Покупка нового качественного механизма – удовольствие не из дешевых, в связи с чем многие фермеры-энтузиасты предпочитают изготавливать систему сцепления своими руками. Сделать это не так сложно, как может показаться на первый взгляд, однако перед работой все же потребуется основательно подготовиться.

Первое, что понадобиться сделать – это изучить детальные чертежи механизма. В них обязательно должны быть указаны размеры каждой из деталей и место ее установки в конструкции.

После изучения схемы нужно подготовить материалы и имеющиеся в гараже инструменты.

Для сборки сцепления будет необходимым:

первичный вал и исправный маховик – как правило, эти детали берутся от КПП советского автомобиля Москвич;
ведомый шкив, на который предварительно установлены две ручки;
неповрежденная ступица и металлический кулак поворотного типа от авто Таврия;
Б-профиль;
целый коленчатый вал от авто ГАЗ-69.

Правильный порядок действий при сборке механизма сцепления для имеющегося мотоблока выглядит следующим образом:

Сперва потребуется аккуратно сточить взятый коленчатый вал. В результате доработки деталь не должна касаться других элементов изготавливаемого сцепления мотоблока;
Затем на используемый вал необходимо установить заводскую ступицу мотоблока;
На поверхности вала понадобится организовать место для монтажа подшипников. После проточки места ступица должна монтироваться без каких-либо зазоров. При этом ведомый шкив непременно должен вращаться непосредственно вокруг своей оси без малейших помех;
На следующем этапе в шкиве необходимо проделать 6 одинаковых отверстий, диаметр каждого их которых не должен превышать 5 мм. Расстояние между отверстиями должно быть одинаковым. Следует учесть, что внутрь отверстий должны вкручиваться болты, длиной по 10 мм каждый. Из-за этого отверстия также потребуется сделать с обратной стороны шкива;
Далее шкив следует расположить над маховиком и зафиксировать обе детали между собой посредством болта. Затем потребуется отметить места для сверления дырок – в будущем последние должны совпадать с отверстиями, ранее проделанными в шкиве;
После этого нужно вытащить шкив и просверлить дырочки в тех местах маховика, где ранее выставлялись отметки;
После этого потребуется проточить внутренние поверхности вала и имеющегося в конструкции маховика так, чтобы обе детали не касались друг друга;
В конструкцию сцепления обязательно должна входить ручка сцепления на мотоблок. Чтобы ее сделать, следует воспользоваться трубой, диаметром примерно 1 и длиной 3 см. В дальнейшем рычаг нужно зафиксировать на поверхности шкива;
Для комплектации механизма понадобится трос сцепления для мотоблока. С этой целью можно приобрести новый шнур, после чего намотать его на любую катушку, или взять целый трос с исправной катушкой от бытовой бензопилы.

Изготовленное таким образом самодельное сцепление оптимально подойдет для комплектации мотоблоков известных брендов Агро и Нева МБ-2. Сделанный своими руками механизм прослужит достаточно длительное время без необходимости выполнения ремонта.

голоса

Рейтинг статьи

Замена изделия

Смена этого приспособления – это наиболее затратный по финансовым меркам процесс. Хоть и не обязательно подвергать смене все компоненты, специалисты рекомендуют это делать одновременно. Рассмотрим, как выполняется процедура:

Прежде всего, покупаются детали.
Далее требуется полностью демонтировать старое изделие.
Полностью устраняются все фиксаторы, и снимается натяжной трос.
После этого требуется прочистить место посадки.
Далее новые детали собираются в единый механизм.
Приспособление монтируется на посадочное место.
Подсоединяется натяжитель к выжимному подшипнику через пружину.
Вся конструкция фиксируется при помощи креплений.

На первый взгляд, в этом нет ничего сложного, однако процесс осложнен тем, что необходимо снять фиксаторы, которые также частично удерживают трансмиссию.

Сцепление мотоблока – это важный элемент трансмиссии, посредством которого коленчатый вал мотора передает крутящий момент на механизмы коробки передач. При помощи этой детали во время переключении скоростей осуществляется разъединение двигателя и редуктора. Именно за счет участия сцепления мотоблок плавно трогается с места, а также останавливается без полного отключения мотора.

Устройство и принцип действия сцепления на мотоблоке

Сцепление – это один из важнейших элементов современного мотоблока, основная функция которого сводиться к передаче вращательного момента от коленчатого вала агрегата на его коробку переключения скоростей. Именно имеющееся в конструкции качественное сцепление для мотоблока позволяет сельскохозяйственному агрегату плавно тронуться с места и, при необходимости, остановиться без необходимости полного отключения мотора.

Независимо от класса мотоблока, сцепление в его стандартной конструкции состоит из одинаковых деталей.

В их число входит:

узел регулировки и управления;
ведущий механизм;
ведомые элементы.

При команде блокировки механизма генерируется сигнал, получаемый рычагами отжима. Одновременно с этим последний отключает ведомый элемент от нажимного диска, результатом чему становится полное отключение имеющегося сцепления в устройстве мотоблока.

Автоматическое сцепление бытового мотоблока снабжается подшипником, играющим роль уменьшителя трения. Благодаря его наличию при работе мотоблока рычаги вращаются, не соприкасаясь друг с другом и с неподвижной отводкой. Встроенная в механизм сцепления пружина гарантирует возврат узла управления в его начальное положение после каждого цикла переключения передач.

Параметры двигателя

Тяжелый мотоблок «Агро» оснащен 8-сильным бензиновым двигателем. Количество цилиндров — 1, тактность — 4. По техническим показателям аппарат вполне можно отнести к профессиональным устройствам. Его выносливость и мощность позволяют использовать машину на участках общей площадью до нескольких гектаров. Система охлаждения двигателя: обдув воздухом.

Модель двигателя — бензиновый УМЗ-341. Параметры и общая схема конструкции мотора во многом походят на японский двигатель «Хонда» марки GX240, то же количество лошадей, моторесурс, выносливость и способность работать долгие годы без поломок. Степень сжатия понижена, поэтому мотоблок легко может функционировать даже на недорогом бензине типа АИ-76, 80 или 92.

Цилиндр в двигателе расположен наклонным образом, угол наклона равен 25 градусов. Мотор определенным образом смазывается маслом, а именно: не происходит разбрызгивания масла. Специальный насос подает масло (под давлением, с помощью насоса) после фильтрации ко всем соприкасающимся частям двигателя. Объем двигателя равен 333 куб.см.

Ремонт своими руками

Чтобы отремонтировать сцепление мотоблока Агро своими руками, прежде всего, следует понимать, о какой неисправности идет речь, так как ряд повреждений вовсе не поддается восстановлению и требует замены расходного элемента. Рассмотрим основные варианты неисправностей:

слетел выжимной трос (для устранения этой поломки требуется проверить устройство на целостность, а после закрепить его на том же месте, разбирать механизм для этого не требуется);
повреждена корзина (эти изделия выполняются из стали или чугуна, поэтому при незначительных деформациях можно выполнить выпрямление, для этого требуется полностью снять конструктивный элемент);
заклинило выжимной подшипник (здесь требуется выжать натяжной трос и попробовать вернуть устройство на место, при этом демонтировать весь механизм не требуется).

Если поврежден керамический диск, лопнула или сильно деформировалась корзина, а также износился выжимной подшипник, то ремонт детали неблагоразумен, так как требуется замена конструктивного элемента, при этом полностью менять сцепление мотоблока Агро нет необходимости.

Важно! Чтобы заменить любой расходный элемент, требуется полностью демонтировать устройство с мотоблока

Какие задачи выполняет сцепление для мотоблока

Сцепление для мотоблока выполняет следующие функции:

передает крутящий момент;
гасит колебания вращения;
плавно переключает передачи;
соединяет шестерни;
подключает и отключает соединение двигателя с КПП;
отсоединяет трансмиссию от маховика.

В зависимости от конструкции культиватора сцепление бывает различных видов.

Центробежная система использует тросик сцепления на мотоблоке, маховик, вал, ручку, диск, шайбу. При больших нагрузках система пробуксовывает, поэтому широко не применяется.

Гидравлическое сцепление мотоблока передает движение поршню при давлении на педаль через шатун, который направляет рабочую жидкость по каналу выжимным способом. Поршень действует на рычаг через шатун, ручка возвращается обратно при помощи пружины.

Автоматическое сцепление на мотоблок устанавливают на мотокультиваторы с большой мощностью двигателя. Однодисковые и многодисковые системы обеспечивают плавность включения агрегата и начала его движения.

Оснастка минитрактора ременным сцеплением

Клиноременная передача для минитрактора аналогична по устройству выше рассмотренным классификациям. Она также состоит из главных и ведомых компонентов, который в данном случае представлены шкивами.

Для ее оснастки нам необходимо:

2 ремня, длина которых не должна превышать 140 мм. Каждый из них примет на себя функцию передних и задних передач;
пружинные ролики, которые будут способствовать натяжению ременных лент;
направляющая пластина из прочного металла;
2 направляющие планки, соизмеримые с величиной шкивов.

Ход работы состоит из таких действий:

на коленвал двигателя устанавливается трехручьевой шкив, который в итоге станет ведущим звеном нашей самодельной конструкции;
входной вал редуктора коробки передач также оснащаем вторым шкивом – это базис ведомого механизма муфты;
соблюдаем правило, согласно которому шкивы, которые ближе всего находятся по отношению к мотору, должны образовать две строго параллельные плоскости;
кронштейн подпружиненного типа оборудуем роликами, которые создадут эффект натяжения ремней или ослабления в случае необходимости;
оснастим ремень заднего хода специальной направляющей – металлической пластиной. При этом сам ремень должен соединяться со шкивом и роликом своей противоположной стороной;
инсталлируем на задние шкив и ролики направляющие планки, которые должны огибать получившуюся конструкцию с разных сторон.

Описанная конструкция сцепления для минитрактора достаточно проста в сборке, устойчива к моторным вибрациям. Способствует стабильной работе минитрактора и считается наиболее бюджетным вариантом: нет необходимости покупать дорогие запчасти и раскошеливаться на их недешевое обслуживание.

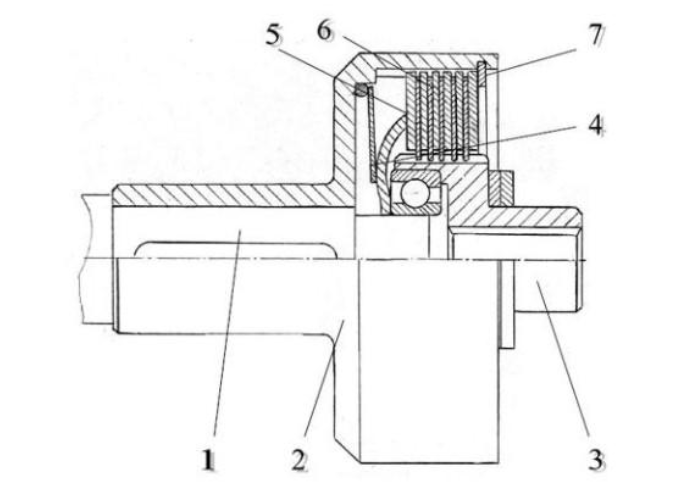

Конструкция и принцип действия элемента

Этот механизм, который, на первый взгляд, имеет сложную конструкцию, на практике состоит всего из нескольких элементов, а именно:

Выжимной подшипник.
Корзина, где установлены диски.
Непосредственно диск, который при давлении расходится на несколько отдельных компонентов.

Также можно отметить наличие соединительных муфт и традиционных болтовых фиксаторов, за счет чего конструкция монтируется на рабочую плоскость. В сборе сцепление установлено над трансмиссией. Это приспособление позволяет главной шестерне двигателя плавно совместиться с шестеренкой коробки передач.

При отсутствии сцепки либо ее повреждении переключение становится тяжелым, и в момент включения слышится металлический треск, так как в процессе работы шестерням сложно совместиться не на одинаковой скорости вращения. В данном случае плавность переключения обеспечивает ручка, от которой идет тросик на сам механизм. Эта рукоятка при переключении отпускается.

В этом видео вы узнаете, как отремонтировать сцепление:

Важно! Несмотря на простоту механизма, нельзя сказать, что элемент легко поддается замене или ремонту, чтобы восстановить или сменить конструктивную составляющую, требуется иметь некоторые навыки и опыт

Регулировка

В процессе долгой эксплуатации этот механизм постепенно изнашивается, из-за чего требуется произвести регулировку. Рассмотрим более подробно, как данная процедура выполняется:

прежде всего, следует подобрать удобное и просторное место;
необходимо отсоединить фиксаторы;
требуется высвободить натяжной трос;
далее требуется все смазать специальным веществом;
после этого натягивается тросик, и укорачивается пружина;
подшипник требуется вывернуть в более подходящее положение.

В процессе регулировки необходимо настроить длину троса так, чтобы выжим рукоятки не требовал затраты большого усилия.

Устройство и схема мотоблока, двигателя

Составляющие части мотоблока «Агро»:

рулевая штанга с реверсом;
шасси двухколесное;
двигатель (крепится к корпусной части механизма управления сцеплением);
силовая передача.

За двигателем размещаются:

трансмиссия;
коробка передач;
муфта сцепления;
главная передача;
дифференциал с блокировкой;
конечная передача;
ВОМ.

Устройство, ремонт и настройка карбюратора

На схеме ниже показано устройство карбюратора мотоблока «Агро» — модель КР-45Р.

Тип карбюратора: поплавковый. Горизонтальное расположение диффузора.

Регулировка (настройка) карбюратора мотоблока «Агро» производится только при прогретом двигателе, с помощью специального регулировочного винта регулируется положение дроссельной заслонки. Обороты холостого хода должны быть настолько малыми, чтобы при этом двигатель работал и звучал однородно и равномерно. Регулируются максимальные и минимальные обороты двигателя несколько раз, до тех пор, пока не будет достигнут желаемый результат.

Сальники, пыльники, подшипники

Для мотоблоков «Агро» применяются подшипники с внутренним диаметром 20 мм, внешним диаметром 47 мм. Ширина подшипников — 14 мм.
Сальники (манжеты) для данной модели: для редуктора/трансмиссии размер манжеты 2.2-30×52×1, для первичного вала размеры сальника 20×42×10 мм
Пыльники для «Агрос»: универсальные для мотоблоков мощностью 6-9 л.с.

Сцепление, трансмиссия, маховик

Трансмиссия «Агроса» состоит из таких элементов:

конусное сцепление — сухого типа, с фрикционной муфтой;
шестеренчатый редуктор;
дифференциал (есть функция принудительной блокировки).

Количество передач: 4 вперед, 2 назад.

Зажигание, стартер, свечи

Зажигание мотоблока «Агро» производится с помощью бесконтактного магнето МБ-23У.
Запускается мотоблока ручным стартером, после запуска шнур автоматически убирается. Мощность электрогенератора двигателя мотоблока равна 25 Ватт.

Свечи для данного агрегата: тип А11-3. Допускается замена на свечи типа А-17В (при переходе на более качественный бензин, например, на АИ-92).

Видео-обзор работы мотоблока «Агро»

Видео о подготовке мотоблока «Агрос» к вспашке

Видео про окучивание картофеля

Назначение и разновидности

Сцепление осуществляет инерционную передачу крутящего момента от коленвала к редуктору трансмиссии, обеспечивает плавное начало движения и переключение скоростей, регулирует контакт коробки передач с мотором мотоблока. Если рассматривать особенности конструкции, то механизмы сцепления можно подразделить на:

фрикционный;
гидравлический;
электромагнитный;
центробежный;
одно-, двух- или многодисковый;
ременной.

По среде функционирования различают мокрые (в ванне с маслом) и сухие механизмы. По режиму включения разделяют постоянно замкнутое и непостоянно замкнутое устройство. По тому, каким образом передается крутящий момент – одним потоком или двумя, различают одно- и двухпоточные системы. Конструкция любого механизма сцепления включает в себя такие элементы:

управляющий узел;
ведущие детали;
ведомые составляющие.

Фрикционная муфта сцепления наиболее популярна среди фермеров-владельцев мотоблочной техники, ведь она отличается простотой в обслуживании, высокой эффективностью и длительностью непрерывной работы. Принцип работы – использование сил трения, которые возникают между контактирующими между собой гранями ведомых и ведущих деталей. Ведущие компоненты работают в жесткой связке с коленвалом двигателя, а ведомые – с главным валом коробки переключения скоростей либо (при ее отсутствии) со следующим узлом трансмиссии. Элементы фрикционной системы обычно представляют собой плоские диски, но в некоторых моделях мотоблоков реализована иная форма – колодочная либо конусная.

В гидравлической системе момент движения передается через жидкость, давление на которую обеспечивает поршень. Возврат поршня в первоначальную позицию происходит при помощи пружин. В электромагнитном виде сцепления осуществлен иной принцип – движение элементов системы происходит под действием сил электромагнетизма.

Этот вид относится к постоянно разомкнутым. Центробежный тип сцепления используется в коробках, осуществляющих автоматическое переключение скоростей. Не слишком распространен из-за быстрого износа деталей и большой длительности пробуксовывания. Дисковый тип, независимо от количества дисков, основан на одном принципе. Отличается надежностью и обеспечивает плавный запуск/отключение агрегата.

Сцепление из ремней характеризуется невысокой надежностью, небольшим КПД и быстрым износом, особенно при эксплуатации с моторами повышенной мощности.
