Как отрезать ровно трубу большого диаметра

Особенности работы с толстым металлом, медью, чугуном, алюминием

Когда требуется распилить толстый металл на отдельные фрагменты, рекомендуется дополнительно выполнять следующие действия:

постоянно охлаждать участок соприкосновения металла с диском при помощи холодной воды по причине сильного нагрева места прорези;

производить что остается сделать нашему клиенту резы только прямолинейно;
разные криволинейные контуры следует вырезать отдельными прямыми отрезками небольшой длины, удаляя при всем этом ненужные части;
полностью распиливать заготовку нужно в течение нескольких подходов, со всеми последующим углубляя прорезь;
если требуется резать уголки, двутавровые балки, швеллер, рельсы, то каждую их конструктивную часть пилят раздельно.

Резка чугуна, нержавейки, в добавок цветных металлов, крапива, алюминия не меди, осуществляется при помощи специальных кругов, предназначенных для выполнения работ с этими материалами. Вся необходимая информация о дисках содержится в маркировке данных изделий, нанесенной с их боковой стороны. Одновременно круги отличаются составом наполнителей:

в одних добавкой является сверхпрочный материал, который способен распилить легированную сталь;
в других применяются мягкие связывающие вещества.

Резка нержавейки обычными дисками по металлу запрещается, потому что в их состав входят вещества, которые приводят к ускоренной коррозии места среза. Алюминий и медь – это очень вязкие цветные металлы. Их распиливают с помощью болгарки, поливая керосином образуемую диском прорезь. При этом требуется соблюдать правила противопожарной безопасности.

Как разрезать профильную трубу вдоль или поперек: методы разметки и резки

В бытовом домашнем хозяйстве профильные трубы находят широкое применение при изготовлении парников, теплиц, навесов для защиты автомобильной техники от атмосферных осадков и прочих конструкциях. При работе с данным материалом полезно знать, как разрезать профильную трубу вдоль по косильной лески или поперек с максимально точным углом.

Среди большого количества строительного режущего инструмента по металлу лидером по скорости, простоте выполнения реза и экономичности является углошлифовальная машинка (болгарка), которая часто присутствует в инструментальном комплекте любого домашнего мастера. Для разреза профильной стальной трубы с помощью болгарки потребуется обычный диск по металлу и строгое соблюдение правил техники безопасности — разрушение диска на сегменты при большой скорости вращения может привести к серьезным травмам.

Нюансы работы с прямоугольным сечением

Заготовки прямоугольного сечения намного проще резать вдоль и поперек с любыми углами, чем цилиндрические элементы, которые сложно удержать в неподвижном состоянии на ровной поверхности. Поперечное обрезание заготовок под любым углом не представляет особых сложностей – леска нужного углового уклона проводится на боковой грани и всегда совпадает с расчетной (круглые элементы требуют использования специальных лекал, просчитываемых на компьютере, для совмещения их граней под углом, отличным от прямого).

Толщина стенок металлопрофиля при использовании в бытовом хозяйстве редко превышает 5 мм — его легко резать при помощи углошлифовальной машинки любым диском по металлу.

Как отрезать чугунную трубу

Чугун как материал имеет свою специфику и отличается от стальных сплавов рядом физико-механических характеристик. При высокой прочности чугун – весьма хрупкий материал.

Размечается чугунная труба точно так же, как и стальная. Перед началом работы следует подложить для опоры деревянные чурбачки. Угловой шлифмашиной с отрезным диском нужно сделать неглубокий надрез по всей окружности. Далее по зубилу, вставленному в надрез, нужно нанести удар большой силы. Изделие ровно расколется по лини надпила.

Разрезка чугунной трубы

Если УШМ недоступна, придется сделать кольцевой надпил ножовкой по металлу.

Как отрезать профтрубу болгаркой

Наиболее популярным способом резки в бытовых условиях является применение болгарки. Как ровно резать болгаркой профильную трубу? Основная проблема выполнения работы заключается в корректной разметке.

Для нанесения разметки можно использовать:

рулетку, угольник, маркер (карандаш), строительный уровень. Простейшие инструменты позволяют достаточно точно разметить угол реза, но в ходе выполнения работы углошлифовальная машинка может отклониться от заданной линии (оборудование не опирается на подставки, а находится на весу, то есть в руках мастера), что приведет к ошибке. По этой причине данный способ используется крайне редко;

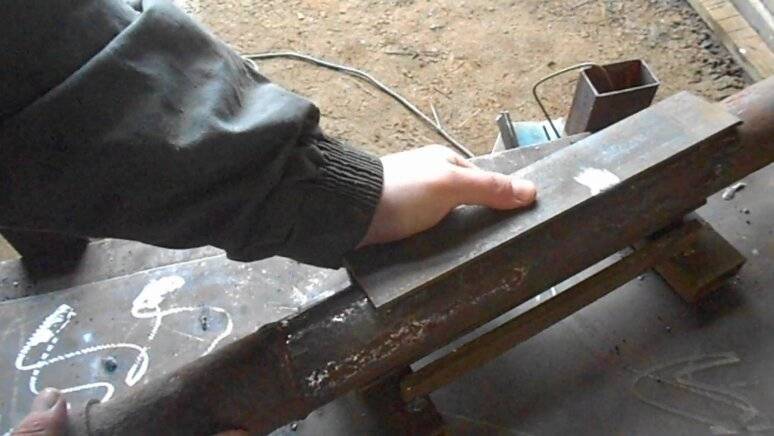

Нанесение разметки для реза при помощи угольника

бумажное лекало;
стусло.

Применение бумажного лекала

Самое простое приспособление для корректной резки под углом, например, для изготовления теплицы – это лекало, изготовленное из плотной бумаги.

Бумажное лекало позволяет точно выполнить рез профильных труб под углами 45° и 90°.

Чтобы сделать рез под прямым углом (90°), необходимо:

плотным листом бумаги обернуть трубу и добиться полного совмещения краев;
зафиксировать лист в данном положении;
режем профильную трубу вдоль края бумаги.

Рез трубы под прямым углом

Чтобы произвести рез профтрубы под углом 45°, необходимо сложить лист бумаги пополам (по гипотенузе) и обернуть трубу так, чтобы совместить острые концы полученного треугольника.

Лекало для отрезки под углом 45°

Профессиональными мастерами используются специальные компьютерные программы, позволяющие более точно создать бумажное лекало для резки профтруб под любым углом.

Автоматическое изготовление бумажного лекала компьютерной программой

Использование стусла

Корректно отрезать профтрубу под каким-либо углом позволяет строительное стусло. Приспособление применяется в следующем порядке:

профильная труба закрепляется внутри устройства и выравнивается под определенным углом;
при помощи встроенной ножовки делается предварительный рез;

Рез под углом при помощи строительного стусла

труба вынимается из стусла и прорезается по заготовке болгаркой. В данной ситуации место реза будет выделено и риск ошибки сводится к нулю.

Готовый мерительный инструмент отличается высокой стоимостью. Чтобы снизить финансовые затраты при выполнении строительных работ можно изготовить аналог стусла самостоятельно. Для этого изготавливается деревянный каркас с нишей под трубы и при помощи мерительных инструментов наносятся насечки под разными углами.

Стусло для резки профтруб своими руками

Какими способами еще можно воспользоваться для резки профильных труб под углом, смотрите на видео.

Как правильно резать болгаркой металл?

Процедуру проводят при монтаже водопроводных коммуникаций, отопительных и канализационных систем. Благодаря угловой шлифовальной машине мастера могут быстро и с высокой точностью распиливать трубы разной длины, толщины, сечения, диаметра, изготовленные из прочного или хрупкого металла, выполнять разрез под углом 45, 90 градусов.

При резке болгаркой требуется соблюдать правила безопасности

При резке металла работник должен соблюдать следующие правила безопасности:

держать инструмент двумя руками;
не оставлять работающий агрегат на столе или земле;
замену дисков выполнять после полного прекращения их вращения и остывания до приемлемой температуры (сетевые УШМ обязательно отключают от сети);
снизить риск деформации режущего элемента помогают периодические перерывы на 5 минут, позволяющие кругу охладиться;
перемещения по рабочей территории, не связанные с отпиливанием изделия, осуществляют с выключенной болгаркой;
стараться не допускать защемление отрезного круга краями распиливаемого изделия;
следить, чтобы шнур питания был вдали от сильно нагретых элементов, вращающегося диска, острых предметов;
мастер должен стоять сбоку или сзади от инструмента, чтобы его части тела не находились в плоскости реза;
не осуществлять работу в алкогольном или наркотическом опьянении.

Диски должны соответствовать размеру, указанному в инструкции к УШМ. При их выборе нужно учитывать тип материала, толщину и диаметр трубы, которую предполагается распилить.

Если планируется резать металл, то приобрести рекомендуют отрезной диск, так как алмазный увязнет в материале и будет непригоден. Толщина режущего элемента варьируется в диапазоне 1-1.2 мм, в промышленных болгарках достигает 2.5 мм. Это не только уменьшит нагрузку на агрегат, но и сделает разрез более ровным и аккуратным.

При обрезке изделий из металла эксперты рекомендуют оператору стоять так, чтобы вращение круга осуществлялось «от себя». Если произойдет заклинивание диска, то болгарка полетит в противоположную сторону. Это позволяет снизить вероятность травмирования.

Для решения вопроса, как резать профильные трубы болгаркой, эксперты рекомендуют использовать угольник. Его по очереди прикладывают к сторонам изделия и наносят разметку, поворачивая плавными движениями. Затем прочно фиксируют заготовку и осуществляют распил.

При отсутствии навыков работы с инструментом пробное отрезание лучше выполнять на ненужных деталях. Нужно помнить, что отрезные круги воспринимают только радиальные усилия. Попытки изменить плоскость резания при нахождении диска внутри металлической трубы станут причиной его поломки.

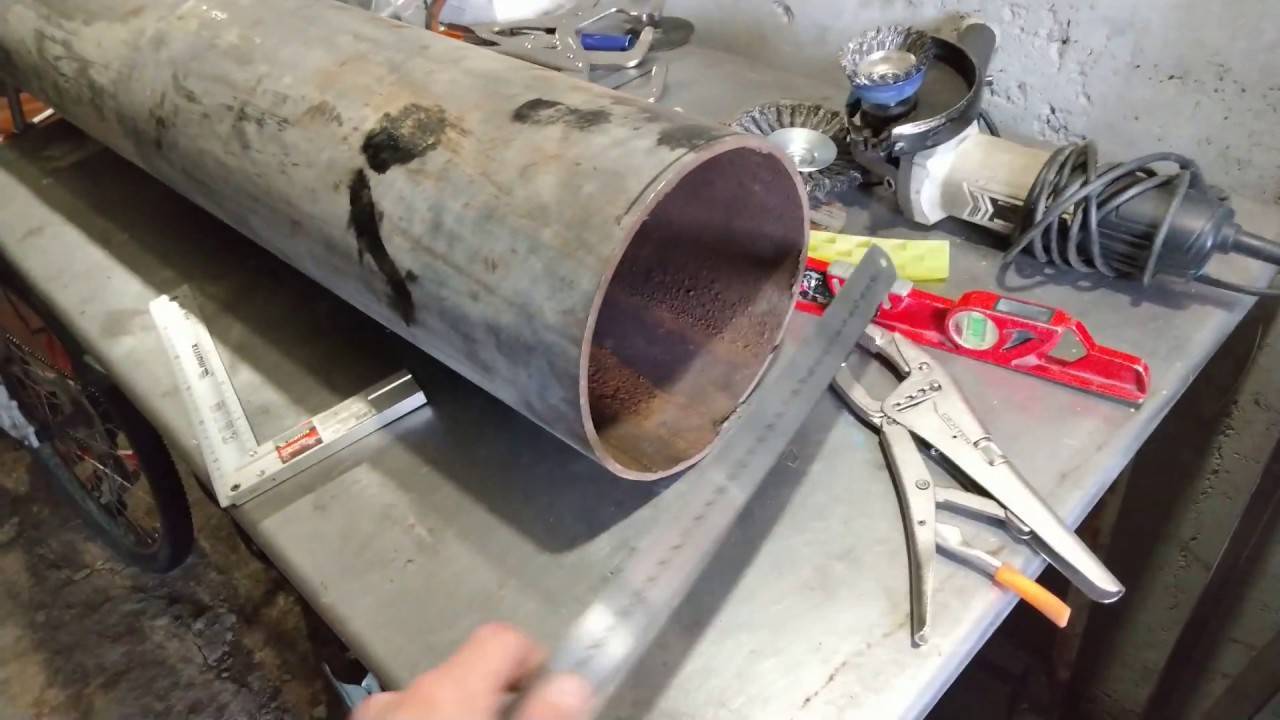

Способы резки труб большого диаметра

Понятие «большой диаметр» следует рассматривать применительно не к магистральным трубопроводам, а к тем, которые практически могут встретиться в домашнем хозяйстве. В соответствии с нормами СНиП 2.04.01-85 Ду для внутренних систем водоснабжения и канализации не превышает 80…100 мм.

Большинство труборезов не рассчитано на работу с такими диаметрами, поэтому придётся воспользоваться ножовкой. Ножовочные станки могут резать с круговым движением полотна, или с возвратно-поступательным. Производительность в последнем случае ниже, зато повышается стойкость ножовочного полотна. Поскольку процесс резки может занимать длительное время, следует принять меры к обеспечению наилучшего качества среза. Для этого:

Периодически смазывают зубья маслом средней вязкости (типа «Индустриальное -20»);
Правильно распределять максимальное усилие: продольная жёсткость полотна мала, а инструментальная сталь – твёрдая и хрупкая. Поэтому сломать полотно проще простого;
При высокоскоростном срезе из-за нагрева заготовки происходит самопроизвольное тепловое расширение металла. Поэтому ширину среза следует скорректировать, выбрав полотно нужной толщины;
Ближе к окончанию процесса разделения скорость резки снижают, чтобы избежать «провала» полотна внутрь зажимного приспособления.

Дополнительные трудности появляются, когда необходимо распилить заготовки из мягких металлов – меди или алюминия. «Намазывание» металла заготовки на ножовочное полотно ухудшает качество зоны распила, поэтому периодически следует очищать боковую поверхность полотна от стружки.

Заключительная часть

Не стоит думать, что болгарка с отрезным диском – это инструмент, используемый исключительно для демонтажа металлоконструкций и не требующий аккуратности в работе. Скорее, наоборот. УШМ требует предельной концентрации внимания и аккуратности в работе. Это довольно травмоопасный инструмент, а потому, при работе с ним, не стоит забывать не только о правильности разметки, но и о требованиях безопасности.

Только точный расчёт и резка позволит идеально совместить трубы под углом

Напоследок предлагаем посмотреть небольшой видеоролик, который немного больше расскажет о методах работы болгаркой.

Watch this video on YouTube

Что категорически нельзя использовать для резки

Ленточная пила – диск инструмента крутится очень медленно для этой работы, и если зубья пилы недостаточно остры, возможны повреждения внутренней части трубы, это станет причиной появления трещин и сколов.

Циркулярный станок – полипропилен хорошо гнется. Во время проталкивания в станок возникает риск изгибания материала, возможен удар, что может привести к травмам работающего человека.

Самозатачивающийся нож (с зубчиками) работать сложнее, причина в том, что в средине трубы есть слой алюминия. Но если нет другого инструмента, подготовить несколько отрезков вы сможете.

Недостатки этих методов, в том, что при работе, пластик начинает «лохматиться», на стыках появляются части материала, они впоследствии могут попасть внутрь трубы и при работе системы засоряют фильтра. А это никому не нужно. Чтобы ликвидировать такие недостатки используют несколько дополнительных инструментов.

Фаскосниматель – используется для выравнивания края среза и как результат для лучшего качества сварки. Он позволяет снятие кромки или удалить верхнюю часть пластика по диаметру трубы;
Калибратор – если во время резки вы смяли срез, и он стал овальной формы, то этот инструмент позволит выровнять торец. Для разных диаметров нужно использовать свой калибратор.

Планируя сборку трубопровода из полипропиленовых труб, нужно заранее продумать процесс работы и подготовить инструмент. Требуемый набор инструментов подбирается с учетом сложности сборки, диаметра труб и размеров трубопровода.

Rothenberger

Труборезы Rothenberger отличаются высоким качеством и удобной конструкцией. Резак для полипропиленовых труб способен рассекать изделия диаметром от 0,6 до 4,2 сантиметров. Режущий элемент прибора является очень острым и прочным, что позволяет нарезать трубы с толстыми стенками, не оставляя при этом каких-либо дефектов на месте среза.

Ручки инструмента оснащены фиксатором, что обеспечивает возможность безопасного хранения инструмента, а также позволяет носить его с собой. На рукоятках имеются накладки из резины, что делает работу с инструментом более удобной. Также на корпусе имеется специальная кнопка, при нажатии которой опора и режущая рейка возвращаются в изначальное открытое положение. К недостаткам этих приборов можно отнести довольно высокую стоимость по сравнению с аналогами от других производителей.

Господа, кто знает как ровно резать металл? (Пробовал три разные монтажки.). Вопросы по выбору станков и оборудования

Вообщем дело такое, я постоянно режу профиль 60х80 толщина 4.На заготовки под углом 45град, чтобы рез был ровный использую монтажную пилу.

Конечно качество не как от болгарки, НО всеравно рез получается кривоватый, то-ли такие станины, то-ли такие круги я не знаю! Пробовал три разных пилы Прогресс, Hitachi, DeWALT, один хрен ровного вертикального среза под 90 град не получается.

Кроме того поскольку я пилю такой толстый профиль под 45град круги стачиваются дай бог до половины и дальше не допиливают, а стоимость кругов для монтажки от 190р до 350р если не менять местами старый на новый потери просто космические.

Вообщем задумался я над приобретением «какого нибудь» более точного инструмента, например ленточной пилы ( но она пилит ооочень медленно и используется для тонкого металла и пластика, а те модели которые быстро, стоят 100к да еще и в обяз порядке 380v ) или дисковой пилы, но с ними та-же канитель все экзепляры с ситемой охлаждения стоят 80-170к да еще и те которые могут взять трубу 60х80 идут исключительно под 380v.

Кроме подвода 380v у кого есть мысли по этому поводу? Может я что-то упускаю и есть какой-то другой бюджетный способ раскроя 60х80 4 на заготовки под 45град? Или кто знает нормальную модель подходящей мне дисковой пилы?

Нашел еще модель ленточки Stalex BS-128HDR http://rusinstroy.ru. HDR-600×450.jpg но что-то мне подсказывает что пилить она четверку будет ооочень долго.

Может у кого-то из вас есть монтажная пила которая делает образивом ровный срез под 90град и я просто занимаюсь бесполезными поисками?

Изменено 15 октября 2015 пользователем Mootya

Резка труб под углом: преимущества и недостатки разных способов

В ходе проведения монтажных и сантехнических работ часто требуется выполнить резку заготовок под определенным углом. Изменение направления линии отреза необходимо для дальнейшей стыковки и сваривания с другими трубами такой же конфигурации, или для монтажа запорно-регулирующей арматуры.

Стоит учитывать, что точность реза под нужным углом необходима для получения высокой плотности соединения металлопроката. Для этого нужно иметь необходимые приспособления, качественный труборез и владеть соответствующим опытом проведения работ по обработке труб.

В данной статье мы рассмотрим приемы резки труб под различными углами.

1. Способы разметки труб под углом 45 градусов

Резка трубных заготовок под углом 45° наиболее востребована при монтаже тепловых магистралей, канализационных сетей, газопроводных систем. Для этих целей используют трубы из черных металлов и нержавеющей сталей цилиндрического сечения, небольшого и среднего диаметра – 20-500 мм.

Одной из основных задач при резке труб под углом 45 градусов является точность измерения угла и ровность среза трубы, чтобы при стыковке соединяемые элементы совпали с точностью до миллиметра. Особенно это касается тонкостенных труб – при малейшей погрешности реза стенки соединяемых труб не смогут соединиться в нужной конфигурации

Поэтому пристальное внимание необходимо уделить точности раскроя

Разметка труб круглого сечения

При отсутствии производственного шаблона можно воспользоваться лекалом из бумажного листа квадратной формы. Для выполнения разметки трубы выполняют следующие действия:

Квадратный лист сложить строго по диагонали, совместив противоположные углы. Длина диагонали лекала должна равняться величине окружности заготовки.
Сложенный лист оборачивается вокруг трубы

Важно следить, чтобы сторона лекала, находящаяся ближе к торцу заготовки, была строго перпендикулярна центральной оси.
В месте будущего среза выполняется пунктирная разметка.
Далее происходит резка трубы.

Разметка труб квадратного и прямоугольного сечения

Чтобы изготовить лекало для разметки профильной трубы целесообразней использовать аналогичную заготовку только бОльшего сечения. Разметка на заготовке выполняется единожды с помощью инженерной линейки или транспортира. В полость готового шаблона вставляется профиль, выполняется разметка и последующая резка.

2. Разметка труб под углом 90 градусов

Выполнить разметку трубы под углом 90 градусов достаточно легко. При необходимости можно использовать лист бумаги: лист оборачивается на трубе, закрепляется и выполняется разметка

Важно следить, чтобы края листа совпали по всей окружности, тогда срез будет ровным

Как отрезать профильную трубу под углом 90 градусов?

Для раскроя трубы квадратного или прямоугольного сечения предпочтительнее использовать треугольник. Данным приспособлением поочередно выполняется разметка маркером по каждой стороне профиля. После нанесения пунктира выполняется разрез трубы.

3. Разметка труб под другими углами

Для раскроя труб под углом других значений понадобятся лекала с соответствующими величинами. Подготовить шаблон можно с помощью Excel или других компьютерных программ, введя в соответствующем интерфейсе значения диаметра трубы, нужного угла и т.д.

В расчетных программах можно выполнить расчет раскроя труб любого диаметра и под любым углом. Но чаще всего данный способ используют для создания лекала для раскроя труб малого и среднего диаметра. Для разрезания труб большого диаметра и в больших объемах предпочтительнее использовать программируемые резательные станки.

Как разрезать трубу «воротниковым» способом?

Часто при монтаже водопроводных сетей требуются трубные заготовки, имеющие разрез на торце в виде треугольника. Данная конфигурация труб необходима для соединения с другой трубой круглого сечения под прямым углом.

Чтобы выполнить воротниковый рез поступают следующим образом:

Замеряется величина окружности трубы.
Выполняется резка трубы под углом 90 градусов.
На торце трубы намечают равноудаленные точки, которые находятся относительно друг друга под углами 90 и 180 градусов.
Выполняются расчеты: диаметр трубы делят на три.
От двух диаметрально расположенных точек откладывают полученную величину и отмечают точками.
Данные точки соединяются с другими плавными дугами.
После раскроя труборезательным инструментом отделяют полукруглые сегменты, которые готовы к последующим сварным работам.

Как идеально ровно отрезать край любой трубы

В современных условиях жизни в строительстве, сантехнике, отопительных системах не обойтись без труб из различных материалов.

Чтобы работа была качественной и продвигалась быстро, необходимо отрезать ровные края под нужными углами.

Для этих целей используются специальные инструменты. Но и без них, можно выйти из положения, применяя подручные материалы. Есть несколько простых способов ровно отпилить край.

Для этого метода подойдет бумага, имеющая хотя бы одну ровную сторону. Размер полотна зависит от диаметра трубы, которую предстоит резать.

Применяются тетрадный или альбомный лист, газета, рулонная бумага, малярный скотч. Суть способа состоит в следующем:

трубу оборачивают вокруг бумагой;
соединяют два противоположных конца в одной точке;
по ровному краю маркером проводится линия;
отрезают болгаркой или пилой по металлу.

Этот способ применяется при работе с изделиями небольших диаметров. Не требует никаких дополнительных приспособлений. Пригодится карандаш или маркер. Чтобы использовать метод, нужно:

расположить заготовку вдоль стены;
один конец упереть в угол;
приложить маркер или карандаш к месту отреза;
другой рукой прокрутить изделие для получения ровной окружности.

Таким методом можно быстро начертить линию отреза.

Бывают случаи, когда под рукой мало предметов, способных оказать помощь мастеру. Предположим, что кроме ровного края с одной стороны или муфты, надетой на трубу, ничего больше нет. Но и в таких ситуациях можно найти какую-нибудь палку и кусочек уголька или камешек. Их можно использовать для дела.

Из палки готовим шаблон для измерения расстояния от торца или от муфты до метки отреза. Сделав несколько измерений, ставим точки, а затем соединяем их куском угля или камешка. По линии получившегося круга, отпиливаем нужный кусок.

Выше описанные методы касались только обрезки под 90 градусов. Такое встречается чаще всего. Но на практике пилить приходится под разными углами. Достаточно часто трубу приходится отрезать под углом в 45 градусов.

Чтобы сделать хороший срез под 45 градусов, следует взять квадратный лист бумаги и проделать следующие действия:

Сложить лист бумаги строго перпендикулярно;
Обернуть ею заготовку так, чтобы край изгиба находился с обратной стороны предполагаемой линии отреза;
Острые концы идеально ровно совместить друг с другом;
Получившийся косой угол разметить карандашом по всему кругу.

Так, не тратясь на покупку дорогостоящих специальных инструментов, можно идеально ровно отрезать трубу любого диаметра.
