Как подключить бойлер к двухконтурному газовому котлу: нужен ли схема подключения для напольного энергонезависимого, настенного

Четвертый этап: подключение агрегата к газопроводу

Подключение к газопроводу — чрезвычайно ответственное дело. Малейшая ошибка может обойтись очень дорого. Если не качественно выполнить монтажные работы, то могут возникнуть серьёзные аварийные ситуации, которые приведут к отравлению газом или взрыву. Мелочей при подключении котла к газопроводу быть не должно.

Первый шаг — это соединение патрубка от котла к ответвлению газовой трубы. На газовой трубе при этом обязательно должен быть отсекающий кран. На него так же устанавливают специальный фильтр для отопления.

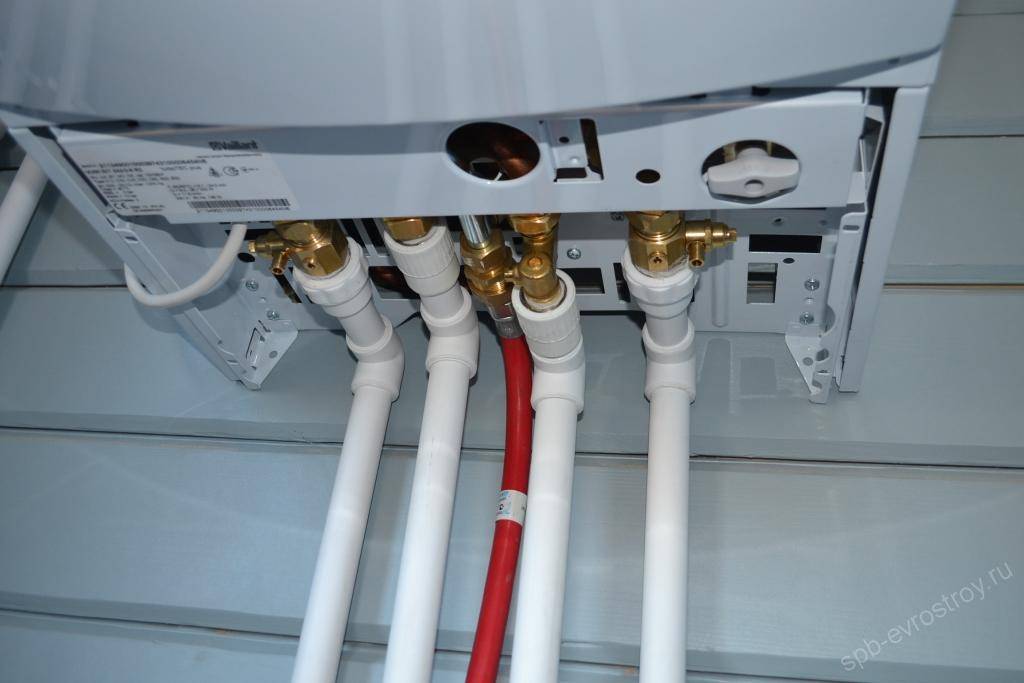

Соединяя газопровод с котлом, нужно внимательно проследить за тем, чтобы все стыки были герметичными. Здесь для герметизации нельзя применять ФУМ ленту или уплотнительную нить, которые не обеспечивают качественной изоляции. Рекомендовано применение пакли и краски.

Резиновые шланги для подключения газовых котлов к газопроводу запрещены. Резина может утратить эксплуатационные свойства (потрескаться), это неминуемо приведёт к опасной утечке газа. К патрубку агрегата шланги прикрепляют с использованием накидных гаек и уплотнительных паронитовых прокладок. Уплотнители здесь обязательны, ведь именно они позволят добиться достаточной герметизации соединения.

Что касается подключения котла Бакси к системе отопления, то тут без помощи специалистов не обойтись. В данном случае самостоятельно можно выполнить только начальные этапы по его монтажу. Котёл будет работать долго и эффективно, когда его подключение будет выполнено профессионально.

Подключение электрического бойлера к газовому котлу: лучшие схемы и порядок выполнения работ

В квартире в новостройке установлен двухконтурный котел Protherm Jaguar 24 кВт от застройщика, который работает и на отопление и на нагрев горячей воды (ГВС).

При эксплуатации котлов такого типа возникает неудобство в связи со скачками температуры в системе ГВС при одновременном открытии или закрытии нескольких кранов.

Для решения указанной проблемы предлагается использовать дополнительный електробойлер как промежуточную емкость, которая будет сглаживать скачки температуры (см. схему).

Дополнительно такой способ подключение имеет следующие преимущества: – при помощи специальных байпасов есть возможность использовать или только котел, или только бойлер. Что может быть полезно при проведении профилактических работ. – в летний период газовый котел можно отключить вовсе. Что должно увеличить срок его службы, ведь в противном случае он будет запускаться при открытии кранов.

В связи с этим вопросы: – будет ли такая схема работать на практике? Если ли какие-то подводные камни? – какой бойлер лучше использовать для такого подключения?

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

  • wheleph
  • Сообщений: 2
  • Спасибо получено: 0

Отличное решение! Сам частенько рекомендую людям так делать. Конечно, в однокомнатной квартире нет смысла устанавливать дополнительный бойлер. Места мало, да и проживают, в основном, 1-2 человека. Но если большая квартира или частный дом, то тут уж.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

  • Электро-Сантехник
  • –>
  • Не в сети
  • Модератор
  • Сообщений: 465
  • Репутация: 5
  • Спасибо получено: 37

>При эксплуатации котлов такого типа возникает неудобство в связи со скачками температуры в системе ГВС при одновременном открытии или закрытии нескольких кранов.

Более правильный подход, это поставить кран, что подгоняет температуру воды до заданной путем перемешивания горячей воды с холодной. Независимо, что вам нагревает воду – котел, бойлер или вместе.

> в летний период газовый котел можно отключить вовсе. Что должно увеличить срок его службы, ведь в противном случае он будет запускаться при открытии кранов.

Тогда, если вам нужна будет горячая вода, вы должны будете держать бойлер постоянно включенным. Это будет тянуть электроэнергии больше чем холодильник в годовом исчислении. Но если включать бойлер за 10-20 минут до принятия душа, то да, экономия может быть.

Я не пробовал, но знаю о баках, что подключаются к котлу и по сути будут выполнять туже функцию бойлера, включая сглаживание нагрузки на котел.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

  • k1370482
  • –>
  • Не в сети
  • Новый участник
  • Сообщений: 6
  • Спасибо получено: 0

Подводные камни? Как без них?

Усложнение конструкции. Лишние 4 крана в системе водоснабжения оптимизма не добавляют. Их надо постоянно контролировать. На байпасах необходимо предусмотреть возможность замены кранов.

Обслуживание бойлера. Каждый год его надо разобрать, слить воду, почистить, поменять анод. Котёл, кстати, тоже надо раз в год разобрать, обслужить, почистить.

А ещё надо продумать отвод дренажа с предохранительного клапана бойлера.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

  • Электро-Сантехник
  • –>
  • Не в сети
  • Модератор
  • Сообщений: 465
  • Репутация: 5
  • Спасибо получено: 37

Какой бойлер лучше использовать?

Вообще без разницы. По объёму, я бы рекомендовал, не менее 50 литров. Чтобы, в случае чего душ принять нормально.

Какая модель? Бойлеры разных производителей различаются цветом, формой, материалом бака и количеством электронных примочек. И ценой, как без неё. Каких то прорывных технологий, делающих бойлер супер надежным и долговечным, не наблюдается. Обычное ведро с кипятильником.

Поэтому, вот какой приглянется, тот и ставьте.

Установка напольного двухконтурного котла

Если провести сравнение с настенным оборудованием, то при подготовке фитингов и материалов различий будет очень мало, особенно когда используется одинаковая схема подключения.

Варианты исполнения, не крепящиеся на стену, могут быть энергонезависимыми, в этой ситуации подключение напольных котлов к сети не потребуется. Самотечные системы предполагают наличие расширительного бака с переливом, группу безопасности ГВС создают согласно схеме подключения двухконтурного котла.

Если потребуется, то в магистраль внедряется циркуляционный насос, а в большинстве настенных аппаратов он встроен в корпус.

Как подключить двухконтурный котёл?

Подключение двухконтурного газового котла особенно тем, что он имеет два хладагента. Один главный для тепла в доме, а второй второстепенный – чтобы была горячая вода. И часто здесь идёт речь о подключении газового котла настенного типа.

Схема подключения двухконтурного газового котла

Хладагент, который берёт тепло от горелки, уходит на топку и после холодным возвращается назад в котёл. Но если вы воспользуетесь горячим краном, в котёл побежит холодная вода по второй трубе. Благодаря клапану теплоноситель не уходит из котла, а включается в схему основной – дополнительный теплообменник. Хладагент готовит воду для ГВС. А как только кран вы закрыли, снова расходуется на батарею.

Схема подключения двухконтурного газового котла напрямуюСхема подключения двухконтурного газового котла с бойлером

Хладагент греет воду только в бойлере, а другой контур замкнут. Схема подключения бойлера к двухконтурному газовому котлу позволяет дольше пользоваться оборудованием. Так дополнительный теплообменник, как правило, уже в течение первого года ломается.

Схема подключения двухконтурного газового котла с бойлером накопителем

В этом случае горячая вода из котла идёт в бойлер. А когда её становится слишком мало, то котёл начинает подогрев для заполнения. Можно сделать и так, что бойлер будет заполняться котельной жидкостью, а тепло сохраняться на уровне благодаря ТЭНу.

Принцип работы двухконтурного газового котла

Теперь мы приступим к разбору принципа работа газового двухконтурного котла. Назначение отдельных узлов и модулей мы выяснили, теперь эти знания помогут нам понять, как работает все это оборудование. Рассматривать принцип работы будем в двух режимах:

  • В режиме обогрева;
  • В режиме генерации горячей воды.

В режиме обогрева котел обеспечивает ваш дом теплом.

Сразу отметим тот факт, что работа в двух режимах сразу невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при обогреве, а потом узнаем, как работает техника в режиме горячего водоснабжения.

В режиме обогрева двухконтурный котел работает так же, как и самый обычный проточный нагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только будет достигнут необходимый температурный режим, подача газа отключится. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.

На работу газовой горелки в двухконтурных котлах может влиять и погодозависимая автоматика, контролирующая температуру уличного воздуха.

Тепло от работающей горелки нагревает теплоноситель, который гоняется по отопительной системе в принудительном режиме. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальное прохождение воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, располагающегося в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.

Работа в режиме подачи горячей воды

Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Появившийся ток воды приводит к срабатыванию трехходового клапана, который отключает отопительную систему. Одновременно с этим происходит розжиг газовой горелки (если на тот момент она была отключена). Спустя несколько секунд из крана начинает течь горячая вода.

При переходе в режим подачи горячей воды, контур отопления полностью отключается.

Давайте разберем принцип работы контура ГВС. Как мы уже говорили, его включение приводит к отключению работы отопления – здесь может работать только что-то одно, или ГВС или отопительная система. Управляет всем этим трехходовой клапан

Он направляет часть горячего теплоносителя во вторичный теплообменник – обратите внимание, что никакого пламени на вторичке нет. Под действием теплоносителя теплообменник начинает греть протекающую через него воду. Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя

Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя. Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

  • Более простая конструкция;
  • Высока вероятность образования накипи;
  • Более высокий КПД у ГВС.

Как мы видим, недостатки плотно переплетаются с достоинствами, но раздельные теплообменники ценятся больше. Конструкция несколько усложняется, зато здесь отсутствует накипь

Обратите внимание, что в момент работы ГВС протекание теплоносителя по отопительному контуру останавливается. То есть, его длительная работа способна нарушить тепловой баланс в помещениях. Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя)

В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя). В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов.

Что такое и как устроены одноконтурный и двухконтурный котлы

Устройство и принцип работы одноконтурных моделей

Одноконтурные котлы работают по простому принципу: генератор тепла (газовая или дизельная горелка, ТЭН, подожженное твердое топливо и т.д.) нагревают теплообменник (по сути водяной контур). В теплообменнике находится теплоноситель (чаще всего вода), который естественным или принудительным способом циклически движется по системе отопления, отдавая тепло дому.

Устройство простого конденсационного одноконтурного газового котла.

Обеспечить подогрев санитарной горячей воды можно лишь с использованием дополнительного оборудования, например, газовой колонки или бойлера косвенного нагрева, о которых мы расскажем позже.

Чем отличается устройство моделей с дополнительным контуром для ГВС

Разница между одноконтурным и двухконтурным котлом лишь в том, что при таких же габаритах вторые оборудованы дополнительным контуром, вода которого не смешивается с теплоносителем в системе отопления. Такие модели котлов рассчитаны в большинстве своем на 1-2 точки потребления горячей воды и имеют определенную производительность (2-30 л/мин температурой 35°C) в зависимости от мощности котлоагрегата.

Двухконтурные котлы имеют больший вес, более высокую вероятность поломки в виду более сложной конструкции и большего к-ва компонентов, стоят в среднем на 10-15% дороже аналогичных одноконтурных моделей.

Двухконтурыне котлы с теплообменником проточного типа (таких большинство) работают по принципу приоритета ГВС: источником тепла нагревается основной контур отопления, но как только в ванной или на кухне открывается кран горячей воды, в котле открывается клапан второго контура и вся тепловая мощность передается исключительно на вторичный контур ГВС.

Наглядный принцип работы двухконтурных котлов с приоритетом горячего водоснабжения (ГВС).

Нагревается контур горячего водоснабжения от соприкосновения с основным: теплоноситель движется между пластинами вторичного теплообменника, в которых циркулирует санитарная вода. После прекращения использования горячей воды, клапан второго теплообменника закрывается и котел работает в прежнем режиме – нагревает теплоноситель, циркулирующий исключительно в контуре отопления дома.

Существуют модели, подогревающие воду по накопительному принципу. В них встроен накопительный бойлер (45-60 л) в котором всегда поддерживается определенный объем горячей воды. Соответственно, по габаритам такие котлоагрегаты несколько больше.

Прежде всего, скорость подачи горячей воды оставляет желать лучшего, особенное если котел расположен далеко от точки потребления:

  1. Даже работающий котел начинает нагревать воду для ГВС только когда происходит движение воды во втором контуре, т.е. как только в точке потребления открывается кран. Вне отопительного сезона, когда котел простаивает и вовсе потребуется определенное время на запуск и прогрев теплоносителя.
  2. Плюс стоит добавить 2-3 секунды в зависимости от модели на ожидание, оно предусмотрено производителем на случай, если хозяин открыл кран случайно. если закрытия не происходит, только тогда начинается нагрев.
  3. Сам процесс подогрева санитарной воды до стандартной температуры 35°C происходит еще 3-5 секунд. Установить температуру выше или ниже можно с помощью органов управления котла, но не забывайте об ограничениях в производительности.
  4. В итоге уже подогретой воде требуется дополнительное время для преодоления пути со вторичного теплообменника котла до точки потребления. Как уже говорилось ранее: чем больше этот путь, тем дольше ждать повышения температуры воды в точке потребления.

Вторая особенность связана с объемом ГВС, ведь, даже несмотря на огромную производительность котла, объема горячей воды может быть недостаточно для трех или, согласно отзывам владельцев, даже двух точек потребления. Все дело в диаметре труб: если в современных производительных котлах используются трубы диаметром 3/4 дюйма, то коммуникации в большинстве домов обустроены с использованием более узких труб диаметром 1/2 дюйма.

Еще одним недостатком является то, что двухконтурный котел отличается от одноконурного более высокими требованиями к теплоносителю: использовать антифриз в большинстве моделей с контуром ГВС недопустимо. Лишь некоторые производители допускают использование в системе отопления конкретных марок антифриза, указанных в инструкции к котельному агрегату.

Поэтому, если в целях предотвращения замерзания теплоносителя планируется использовать антифриз, необходимо тщательно изучить инструкцию. К одноконтурным котлам требования гораздо менее жесткие.

Особенности подключения котла

Прежде чем начинать монтаж котла, стоит рассмотреть все его особенности работы, чтобы вы могли решить, стоит ли игра свеч. Имеются некоторые нюансы, а также необходимо совершить правильно обвязку, но об этом ниже. Среди того, что вам стоит учитывать:

  • Чтобы установить газовое оборудование, вам придётся провести хорошую вентиляцию в помещение, где планируете это делать. Иначе продукты сгорания быстро засорят дымоход, что может закончиться не лучшим образом.
  • Настенные модели необходимо прослаивать огнестойкими материалами, ведь котёл также нагревается, и может запросто пропалить обычную деревянную стенку.
  • Пространство вокруг отопления, как уже указывалось выше, следует освободить, дабы облегчить его обслуживание и повысить безопасность установки в целом.
  • В котельную стоит поставить счётчики загазованности, они помогут вам отслеживать работу вентиляции и, в случае чего, быстро отключить автономное отопление.

Варианты обвязки бойлера косвенного нагрева

Рассмотрим 6 вариантов обвязки оборудования. Но для начала рекомендую посмотреть видеоролик схемы подключения устройства.

Вариант 1 обвязка с трехходовым клапаном

Трехходовой клапан представляет собой переключатель, управляемый термореле.
Подключение бойлера косвенного нагрева к газовому котлу: котел с бойлером располагаются непосредственно друг относительно друга на небольшом расстоянии. Во время первого подключения котла весь теплоноситель прогревает бойлер. Весь поток теплоносителя автоматически направляется в контур, где расположена система отопления, до достижения заданных градусов. После чего начинается процесс отбора нагретой воды, температура становится ниже. Автоматика опять посылает сигнал о нагреве БКН. С котлом сразу идет циркуляционный насос вместе с трехходовым клапаном, иначе их придется установить отдельно.

Вариант 2 схема с двумя циркуляционными насосами

Такой выбор удобен, например, когда потребовалась вода с невысокой температурой, не для обогрева. Здесь задействованы два циркуляционных насоса. Один из них должен быть установлен прямо у бойлера, на трубе подачи, а другой на контуре системы отопления. Циркуляционный насос начинает функционировать, когда температура воды ниже заданной. Скорость нагрева растет параллельно с подключением принудительной циркуляции. Таким образом, простые соединительные тройники используются, чтобы обвязать БКН при отсутствии трехходового клапана.

Вариант 3 обвязка с гидравлической стрелкой

Данный вариант актуален для более сложных систем отопления (например, в 2-этажном доме установлены утепленные полы, помимо радиаторной сети) и бойлером с большим объемом. Гидрострелка упрощает нагрев в доме и позволяет не монтировать рециркуляционные насосы на каждое ответвление системы. Каждое ответвление одинаковым сохраняет давление воды, чтобы не было теплового удара. Внешний блок с микропроцессором поможет реализовать данную схему. Он будет отвечать за насосы и их работу и отключит циркуляцию, которая идет через отопительные ответвления системы, при подготовке нагретой воды в БКН. Для наглядности смотрите видео:

Вариант 4 использование рециркуляции теплоносителя

Если есть необходимость постоянного нагрева воды (в случае, если дома есть полотенцесушитель), данный вариант окажется полезным. Если подключить такой контур к отопительной системе, то теплоноситель будет функционировать на постоянной основе, а тот же полотенцесушитель сможет служить в то же время как батарея. Очевидный плюс такого варианта обвязки – вода сразу будет горячей, можно сэкономить время на нагрев.

Однако данный вариант имеет свои минусы. Так, вода из бойлера смешивается, причем постоянно. Если при обычной схеме нагретая вода поднимается в верхний слой, то здесь она постоянно сливается с холодной, из-за чего температура на выходе ниже. К тому же данный метод увеличивает расход топлива, так как подогрев воды идет все время.

На рынке есть модели бойлеров, где рециркуляция заранее встроена, на практике экономичнее обойдется сначала обычный бак, а затем к нему для подключения бойлера тройники.

Вариант 5 система с энергонезависимым котлом

При таком варианте бойлер устанавливается уровнем выше, чем газовый котел вместе с приборами отопления. Эргономичнее считается настенный вариант, который принято размещать минимум 1 м от уровня пола.

Напольный экземпляр так же используется, однако возможности и качество нагрева у него явно ниже. Соответственно, меньше температура нагревания, объем горячей воды (сравнимо с обратным трубопроводом).

Плюс данного варианта в том, что теплоноситель продолжит функционировать даже если электричество не доступно. Циркуляционные насосы, если их подключить, работают в обычном режиме.

Вариант 6 обвязка бкн с двухконтурным котлом

В случае, когда нужно установить бойлер косвенного нагрева к двухконтурному котлу, есть свои особенности. При таком варианте баку нужно непосредственно контактировать с отопительным контуром. Труба, подающая воду, подключается в трубопровод, который идет к системе отопления внутри дома, сразу после выхода из котла с бойлером косвенного нагрева. С помощью электроники настраивают нагрев воды больше 70 ºС. Процесс теплопередачи идет через внутреннюю поверхность нагрева – змеевиков к воде для системы ГВС от нагревающего теплоносителя.

Подходящий режим температуры регулируется термостатом.
Он же дает команду запорной арматуре (электроника) на включение, а также отключение.

Дополнительные улучшения системы водоснабжения

Для создания дополнительного уровня комфорта и повышения производительности системы водоснабжения можно проводить дополнительные улучшения, такие как:

  • дополнительно позаботиться об отключении водонагревателя от системы за счет установки шаровых кранов при необходимости его техобслуживания, поломки или просто отключения для задач сокращения расходов на электроэнергию;
  • установка дополнительных полотенцесушителей, которые будут теплыми круглый год;
  • проведение дополнительной теплоизоляция труб от водонагревателя к системам водоснабжения для сокращения теплопотерь;
  • осуществление монтажа водонагревателя как можно ближе к точкам водоразбора, иначе с кранов придется производить слив холодной воды, чтобы дождаться горячей. В этом случае необходима установка рециркуляционного насоса для более эффективного и экономного использования холодной воды слитой из крана в систему горячего водоснабжения к водонагревателю – для сокращения ее потребления и экономного использования, чтобы не сливать ее в канализацию. Расчеты говорят об экономии воды за год семьей из 4-х человек на уровне 15.000 – 000 литров.

Итоги этих улучшений:

  • экономия (на воде, на газе – так как котел будет редко включаться, на электричестве);
  • всегда теплая вода на кранах;
  • увеличивается ресурс работы основного котла, так как котел будет реже включаться и реже работать, поэтому все узлы прослужат гораздо дольше.

Этапы подключения двухконтурного газового котла

Если вы уже решили, что подключение двухконтурного газового котла может отнять у вас немало времени, но он срочно вам необходим, то стоит заранее разобрать, через какие этапы придётся пройти. Правильное подключение выглядит следующим образом:

  1. Сначала необходимо обратиться в организацию, занимающуюся поставками природного газа. Она должна выдать разрешение, согласно которому вы сможете использовать газовые котлы отопления настенные двухконтурные; схема подключения при этом также должна быть описана в обращении.
  2. Компания выдаст вам технические условия, и настенный двухконтурный газовый котел, установка которого будет проводиться в доме, должен быть подключен к газовой магистрали согласно инструкциям.
  3. Как только инженеры утвердят проект, а вы разберётесь, как подключить двухконтурный газовый котел к отоплению, приедут специалисты, занимающиеся установкой девайса на наружную сеть.

Когда будете обращаться в компанию, не забудьте взять копии и оригиналы технической документации на право владения участком, а также паспорт, что прилагается к приобретаемому котлу. Без них инженеры не смогут подобрать оптимальный вариант подключения, и процедура может серьёзно затянуться. Проектные фирмы лучше всего выбирают именно сотрудники газовой организации, так как у них есть опыт и множество контрагентов, которых можно посоветовать. Поэтому не стесняйтесь спрашивать у них за то, кого лучше выбрать для установки, а также уточнять прочие мелочи.

Если же вы не укажите этого в плане или будете стараться сделать всё кустарным методом, то сотрудники газовой службы просто не согласятся подключить к устройству магистральные трубы, так как это будет нарушать технику безопасности и может стоить вам жизни. Поэтому ответственно подходите к этому вопросу.

Газовые котлы лучше всего ставить на улице или в паре шагов от дома, устанавливать их в жилище – не стоит.

Инженер-проектировщик обязан проконсультировать вас по поводу требований для установки котлов, однако их следует изучить заранее и идти на встречу уже подготовленным. Вам необходимо соблюсти следующие вещи:

  • Если теплогенератор не превышает мощности в 60 кВт – его разрешено устанавливать даже на кухне. А если до 150 кВт – следует выделить отдельное помещение, а лучше отстроить специальную топочную или сделать небольшую пристройку к дому.
  • В здании, где вы устанавливаете котёл, должны быть потолки не менее 2.5 метров в высоту. Если это кухня, то её объём должен составлять от 15 квадратных метров и более.
  • Вентилироваться помещение также должно хорошо, стоит установить вытяжку, способную перегонять 3-объёма комнаты за час. К этому количеству следует добавить воздух, потребляемый самим котлом. Найти подробную информацию на эту тему можно в техническом паспорте устройства.
  • Стены и потолки в горючей необходимо защитить от возгорания либо позаботиться о том, чтобы они были невоспламенимыми.
  • Прозрачная часть окон должна составлять не меньше 3-х сотых квадратных метров к каждому кубометру топочной.
  • Проход к тепловому агрегату не должен заграждаться, а по бокам необходимо иметь пространство в 1 метр, чтобы можно было совершать полноценное обслуживание.
  • Между котлом и вертикальным дымоходом должно быть до 3-х метров, иначе отвод воздуха будет неэффективным.

Всё это следует учитывать, чтобы у вас приняли проект, и при этом вы были спокойны в плане безопасности автономного отопления. Также не стоит скупиться на самом котле, и лучше покупать современную автоматику, которая, в случае задувания пламени, и газ отключит, и температуру помещения будет держать на одном уровне. Лучше один раз потратиться, чем потом жалеть и мучиться с китайским котлом, который отказывается работать согласно тех. паспорту и едва ли выдаёт заявленную мощность. Также вам следует заранее изучить схему подключения устройства.

Подключение бойлера

Существует несколько вариантов, как подключить бойлер к газовому котлу.

Подключение бойлера через трёхходовой клапан

Клапан ставят на батарею. И от него пускают трубу до ёмкости, где она входит в патрубок. Труба с хладагентом, выходящая, направляется в батарею с «обраткой». Отводящую рекомендуем тоже соединить с патрубком.

Подключение бойлера через дополнительный насос

Приоритет получается водоснабжение. Насоса используют два. Термостат ставят на ёмкость, он же сигнализирует о падении градуса, насос при этом выключается и запускается насос ёмкости. Не забывайте поставить клапаны.

Подключение бойлера через гидравлическую стрелку

Схема актуальна, когда есть многоконтурность (радиатор, тёплый пол, бойлер ГВС). Благодаря стрелке и коллекторам агент поровну делится между всеми контурами.

Подключение бойлера косвенного нагрева к одноконтурному котлу — схема

Необходимо по схеме найти в котле клеммы для датчика бойлера и соединить концы провода в них.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.

Подключение бойлера к котлу с применением трёхходового клапана Данная схема подключения отлично подходит для газовых котлов, оснащённых циркуляционным насосом и автоматикой. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов. Как правильно подключить бойлер косвенного нагрева к системе отопления? Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.

Конструкция бойлера косвенного нагрева

Косвенного нагрева Эти водонагреватели тепловую энергию самостоятельно не производят. Если необходимо создать схему подключения для твердотопливного котла, работающего на дровах, рекомендуем выбрать вариант, нарисованный на картинке ниже. Некоторые производители намеренно выпускают оборудование со стандартными габаритами разъемов и фитингов.

В данной схеме нет трехходового крана, подключается контур через обычные тройники. С этой деталью агрегат служит значительно дольше. Работа на очень высоких температурах может привести к преждевременному повреждению внутренней поверхности бака. Виды двухконтурных газовых котлов со встроенным бойлером нужны ли они Бойлеры применяются совместно с одно- и двухконтурными газовыми котлами. Циркуляционный насос здесь общий, он гоняет теплоноситель по отопительному контуру и по водонагревателю.

Как подключить бойлер (водонагреватель) косвенного нагрева

Схема подключения водонагревателя косвенного нагрева в гравитационную систему При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. В них есть змеевик и встроенный ТЭН.

Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме 2: Вариант с двумя циркуляционными насосами Если бойлер применяют редко например, сезонно или по выходным или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Работает отопительная система квартиры или дома, и как бы вскользь словно побочным эффектом нагревается вода в бойлере. Подключённый бойлер к отопительному оборудованию и электрическим тэнам Такой способ возможен только при наличии отдельного котлового оборудования, которое способно работать от природных отопительных источников в виде сжиженного газа, угля или дров круглый год. Контур горячего водоснабжения также имеет более высокий приоритет перед контуром отопления, однако он достигается лишь за счет настройки алгоритма включения. Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов.
Уфа. Схема подключения бойлера косвенного нагрева.
