Как пользоваться нутромером

Проверка, настройка и использование индикаторных и микрометрических нутромеров

Согласно инструкциям нутромеры нужно проверять и настраивать перед каждым использованием. Это необходимо для получения максимально точных измерений, а также определения соответствия характеристик прибора нормативным показателям.

Проверка микрометрических нутромеров

Чтобы проверить нутромер, действуйте так.

  1. Визуально осмотрите прибор, проверьте маркировку и убедитесь в отсутствии заметных повреждений.

  2. Опробуйте нутромер и убедитесь в правильности взаимодействия всех частей инструмента.

  3. При помощи инструментального микроскопа измерьте ширину штрихов на стебле и микрометрическом барабане.

  4. Проверьте расстояние от края торца барабана до стебля.

  5. Проверьте радиусы кривизны измерительных поверхностей на наконечнике и микрометрической головке.

  6. При помощи горизонтального оптиметра определите погрешность показаний микрометрической головки.

  7. При помощи оптиметра или горизонтального длинномера определите суммарную погрешность головки с присоединенными удлинителями.

  8. Определите биение точки касания измерительной поверхности нутромера.

  9. Определите размеры установочной меры в точках ее измерительной поверхности.

Обратите внимание! Приборы с верхним пределом измерения более 1250 мм требуют дополнительной проверки на жесткость.

Как настроить микрометрический нутромер и пользоваться им

  1. Первый этап — подготовка. Используя установочную меру, настройте нутромер на ноль. Для этого поворачивайте барабан до точного совпадения нулевой отметки с продольной линией стебля. После этого затяните контргайку.

  2. После настройки нутромера удлините его до нужного размера при помощи удлинителя (-лей). Несколько приспособлений крепите в порядке убывания размеров.

  3. Можно приступать к измерениям. Введите нутромер в измеряемое пространство, приложив наконечник к одной из поверхностей. Затем вращайте барабан до тех пор, пока второй наконечник не коснется противоположной поверхности.


Изображение №1: использование микрометрического нутромера

Проверка индикаторных нутромеров

Чтобы проверить индикаторный нутромер:

  1. визуально осмотрите устройство, проверьте комплексность, убедитесь в отсутствии видимых повреждений;

  2. проверьте правильность взаимодействия частей прибора;

  3. удостоверьтесь в том, что технические и метрологические характеристики в норме.

Нутромер микрометрический — как пользоваться с фото и подробным описанием

Пользоваться микрометрическим нутромером не сложно, но есть некоторые трудности, с которыми сталкиваются новички, что в итоге приводит к получению неправильных значений. Рассмотрим, технологию работы штрихмасом для измерения широких или больших отверстий.

Для начала нужно правильно подготовить инструмент к работе. Имеется в виду не его настройка, выполненная в предыдущем пункте, а использование соответствующих удлинителей, размер которых зависит напрямую от диаметра измеряемой детали. Для этого следует воспользоваться штангенциркулем, которым измеряется внутренний диаметр детали.
Измеренное штангенциркулем приблизительное значение поможет подобрать необходимый удлинитель для прибора. Теперь разберемся, как подобрать необходимый удлинитель. На головке прибора указывается его общая длина, например, 75-88 мм или 50-63 мм (зависит от модели прибора). Первое значение говорит о длине без наконечника, а второе — с наконечником

Важно не путать с ГОСТом, так как на головке также указывается номер ГОСТа, например, в виде ГОСТ 10-75, как показано на фото ниже.
Ниже на фото показано, как выглядит маркировка длины прибора, которая указывается на головке инструмента.
Когда известна общая длина инструмента, а также ориентировочный размер отверстия, которое предстоит измерить нутромером для получения точных значений, не составит подобрать подходящий удлинитель. Удлинители также имеют маркировку, поэтому, если длина измеряемого отверстия составляет 104 мм, тогда к инструменту прикручиваем удлинитель размером 40 мм (для прибора размером 50 мм)

Если подходящего удлинителя в наборе нет, тогда собираем его из нескольких составляющих, например, 25 мм и 15 мм.
Самая сложная часть работ выполнена, и теперь остается произвести измерения. Располагаем прибор внутри отверстия и, вращая барабан, добиваемся соприкосновения наконечников с внутренними стенками детали.
Прибор должен располагаться в центре детали. Наконечники не должны слишком плотно прижиматься к стенкам, а с незначительным (очень легким) усилием. После этого следует зафиксировать стопорный винт.
Извлекаем прибор из детали, и проверяем качество фиксации съемного наконечника. Если его крепление ослабло, нужно подтянуть, и произвести повторные измерения.
После извлечения прибора приступаем к снятию показаний. Если , то трудностей с определений показаний нутромера не возникнет.
Если же впервые слышите о микрометре, тогда показания снимаются следующим образом — сначала считаем общую длину прибора вместе с наконечником. Если используем инструмент длиной 75 мм и головку 25 мм, тогда сразу получаем 100 мм. Далее смотрим на шкалу, и считаем количество рисок. На какую шкалу нужно смотреть? Здесь многие очень часто путаются, но все очень просто
Обратите внимание на расположение ноля. Если он расположен сверху, значит, отсчитываем верхние риски, деление которых равно 1 мм.
По примеру на фото видим 4 риски, то есть 4 мм
Последняя риска точно совпадает с барабаном, и снизу после нее нет больше рисок, поэтому на нижнюю шкалу не смотрим. Теперь считаем сотые доли мм по нониусной шкале. Смотрим на отметку нониуса, которая совпадает с продольной шкалой. Цена деления нониуса равна 0,01 мм, поэтому по примеру видим, что значение составляет 0,01 мм. Складываем полученные данные, и получаем: 100 + 4 + 0,01 = 104, 01 мм. Это точный диаметр отверстия измеренной детали.

Это интересно! Чтобы убедиться в правильности проведенных измерений, рекомендуется повторить процесс, но уже измеряя расстояние (диаметр) внутренней поверхности заготовки в другой плоскости.

Справедливости ради нужно отметить, что нижняя шкала на нутромере имеет деление 0,5 мм. Как видно из описания, пользоваться микрометрическим нутромером совсем не трудно, и с этой задачей справится каждый, если предварительно прочитает инструкцию. На видео ниже показано, как пользоваться микрометрическим нутромером, особенности его настройки и считывания показаний.

https://youtube.com/watch?v=hyqEwtqDxNY

Не забывайте учитывать погрешность прибора. Ее величина обязательно указывается в паспортных данных к каждой модели.

Микрометрические нутрометры: устройство и использование

Микрометрические инструменты отличаются особой точностью. Их используют в тех отраслях производства, где погрешность измерений не должна превышать нескольких тысячных долей миллиметра. К таким приборам относятся микрометры, некоторые виды штангенциркулей и глубиномеров, а также разновидность нутромера, которая будет рассмотрена в этой статье.

Обратите внимание: хотя с помощью нутромера с микрометрическим отсчётным устройством вы можете выполнять замеры с очень высокой точностью – до нескольких микрометров, результат во многом зависит от правильности процедуры измерений. Прибор должен быть исправен, откалиброван (установлен на ноль с помощью установочной меры), укомплектован удлинителем нужного размера

Настройка микрометрического нутромера — пошаговое описание

Для получения точных значений, измеряемых нутромером, понадобится предварительно настроить или отрегулировать прибор. Настройка проводится в следующих случаях:

  • когда прибор вводится в эксплуатацию;
  • при его применении;
  • после продолжительного хранения.

Предварительно нужно оценить состояние прибора. Отсутствие внешних дефектов — это еще не повод говорить об исправности инструмента

Особое внимание уделяется микрометрической шкале и наконечникам. Убедившись в исправности изделия, следует переходить к непосредственному процессу его настройки. Первоначально следует подготовить необходимые материалы — винтовая пара (микрометрическая головка), удлинители, установочная мера и ключ

Удлинители подбираются в зависимости от номинальной длины, указанной в маркировке. Проверяется первоначально установка прибора на ноль (другими словами выясняем, откалиброван он или нет). Для установки микрометрического нутромера на ноль выполняются следующие действия:

Первоначально следует подготовить необходимые материалы — винтовая пара (микрометрическая головка), удлинители, установочная мера и ключ. Удлинители подбираются в зависимости от номинальной длины, указанной в маркировке. Проверяется первоначально установка прибора на ноль (другими словами выясняем, откалиброван он или нет). Для установки микрометрического нутромера на ноль выполняются следующие действия:

Убеждаемся в том, что температура окружающей среды составляет в среднем 20 градусов. Отклонения в большую или меньшую сторону на 5 градусов и более недопустимы, так как это повлияет на величину погрешности

Важно также учесть влажность, которая не должна быть выше 80%. Соединяем винтовую пару с наконечником

Далее берем установочную меру, и прикладываем к ней прибор. Вращаем барабан до момента, пока прибор не будет слегка фиксироваться в установочной мере. Плотность соприкосновения фиксируется на ощупь

Измерительные стержни должны касаться рабочей поверхности с небольшим трением. Фиксируется зажимной винт, и проверяем соотношение основной шкалы с нониусной. Прибор считается выставленным на ноль, когда видна следующая картина, как показано на фото ниже (риска с нулевым значением совпадает с отметкой основной шкалы). Если значение 0 не совпадают с основной риской, тогда прибор нуждается в регулировке. Для этого извлекаем его из установочной меры, и ослабляем верхнюю гайку, которая показана на фото ниже стрелкой. Вместо гайки может быть винт под шестигранник, что зависит от производителя инструмента. Барабан с нониусной шкалой вращается до момента совпадения с продольным штрихом стебля. После того, как нулевое значения нониусной шкалы будет совпадать с продольной риской, нужно затянуть винт, который был предварительно ослаблен.      Повторно выполняются действия, описанные в пункте 3 и 4 с установочной мерой.

Приступать к измерению микрометрическим нутромером можно исключительно после того, как прибор будет отрегулирован, то есть, выставлен на ноль. Эта процедура еще называется калиброванием, которая выполняется обязательно перед каждым измерением.

Это интересно! Правильно настроен инструмент тогда, когда нулевой штрих продольной шкалы слегка виден, и совпадает с нулевой отметкой барабана. На фото показано правильно отрегулированный штихмас.

После настройки можно переходить к измерительным манипуляциям. Как правильно измерять диаметры внутренних отверстий заготовок при помощи микрометрического нутромера, рассмотрим подробно.

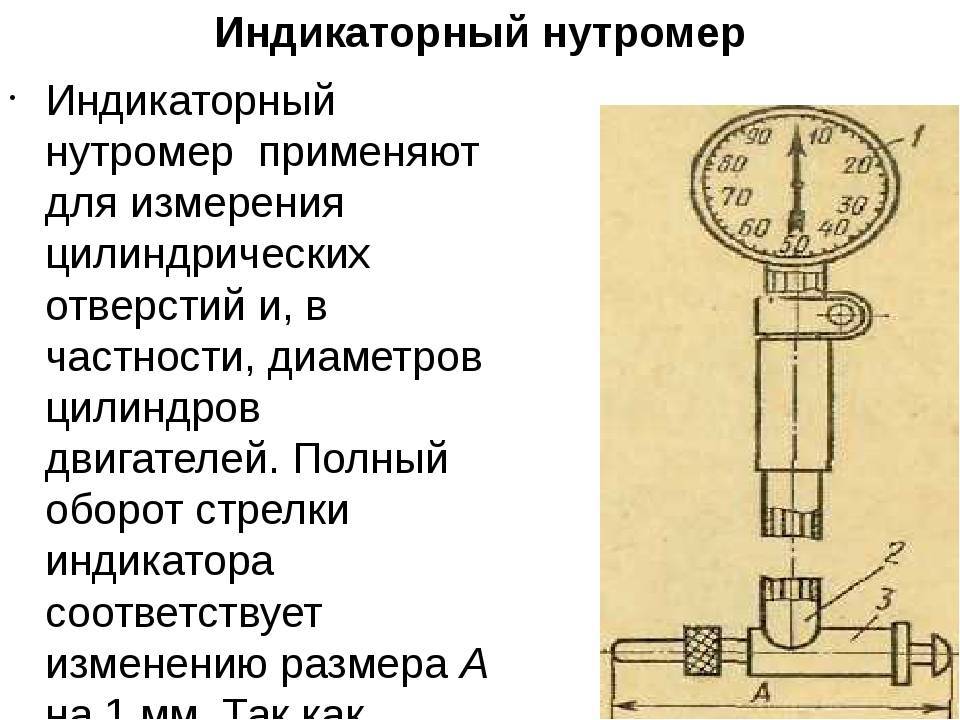

Принцип работы и характеристики индикаторных нутромеров

Технические характеристики инструмента индикаторного типа определяются несколькими параметрами:

  • предел погрешностей;
  • диапазон значений на шкале;
  • методы контроля приборов;
  • способы поверки.

Прибор способен измерять отверстия размером от 6 мм с погрешностью 0,015-0,025 мм. Предел погрешностей увеличивается, если во время работы увеличивается измерительное усилие прибора.

Принцип действия индикаторного нутромера заключается в определении степени отклонения измеряемого отверстия от выставленного размера. Прибор чувствителен к перепадам температуры, поэтому ручка должна состоять из металла с низкой теплопроводностью. При использовании инструмента с низкой ценой деления от нагрева руки значения изменяются.

Назначение

В современных условиях использование нутромера только приветствуется, а зачастую и необходимо – потому что позволяет задать и реализовать универсальную методику проведения измерений. Это актуально для машиностроения, механизированных цехов, ремонта промышленного оборудования, автомобильных станций – для любой сферы, в которой требуется узнать точные показатели внутренних размеров.

При проведении работ наконечники обычно размещают под углом в 180 градусов друг к другу, центрируя линию, по которой будут считываться результаты. Данное решение также упрощает передачу движения от наконечников.

Порядок работы

7.1. Ввести нутромер в проверяемое отверстие и слегка покачивая, определить максимальное показание индикатора. При измерении отверстий малых диаметров, большой глубины и невозможности покачивания нутромер следует слегка повернуть в обе стороны вокруг вертикальной оси. Разность между максимальным показанием и нулевым отсчетом определяет отклонение действительного размера требуемого значения.

7.2. В процессе работы необходимо периодически проверять нулевую установку нутромера.

7.3. Во избежание деформации отверстия в трубе в месте установки индикатора следует пользоваться зажимом только при вставленном в нутромер индикаторе.

Конструкция микрометрического нутромера

Микрометрический нутромер обозначается НМ, и служит для измерения внутренних размеров абсолютным методом, то есть позволяет узнать точное значение расстояния. Составными элементами приборов являются:

Конструкция микрометрического нутромера представлена на фото выше. Стоит отметить, что такой инструмент предназначен для измерения расстояний от 50 до 2500 мм. Для определения диаметра деталей с размером от 5 до 50 мм используются приборы с боковыми губками. Конструкция именно такого вида инструмента представлена на фото ниже.

Нутромер для измерения абсолютных значений может иметь не только микрометрическую шкалу для снятия показаний, но и индикаторную. Такие приборы выпускаются в трех типоразмерах с измеряемым диапазоном от 1250 до 10000 мм. Конструкция этого инструмента представлена на фото ниже.

Для их обозначения используется аббревиатура НМИ — нутромер микрометрический индикаторный. Измерительные инструменты поставляются в деревянных футлярах, которые обеспечивают продолжительный срок службы приборов, защищая их от негативного воздействия различных факторов.

Настройка микрометра на ноль

Для примера возьмём микрометр с рабочим диапазоном 0-25. Это самый «ходовой» прибор. Как всегда, перед любой манипуляцией прибор необходимо почистить. Как это делать с помощью бумажного листа, мы говорили выше.

Далее необходимо соединить лапки прибора. Зажимаем фиксирующий винт. Это необходимо, чтобы в дальнейшем зафиксировать наш прибор на нуле. Если мы видим, что данные метки не совпадают – риски не стоят ровно на нуле, то следует подкрутить стебель, используя специальный ключ. Он обычно входит в комплект, таким образом, чтобы риски совпали.

Наша задача – ослабить барабан и выставить его деления ровно напротив нуля на стеблевой отметке

Как измерять микрометрическим нутромером

Принцип работы с таким прибором отличается от замеров с помощью индикаторных аналогов. Для измерения диаметра цилиндра на нутромере выставляется приблизительный его размер. После этого микрометрическая головка помещается в отверстие перпендикулярно его продольной оси. Вращением барабана и трещотки необходимо добиться прижатия измерительных поверхностей с двух сторон.

Следующее действие – завинчиваем до упора стопорный винт и извлекаем прибор из отверстия для снятия показаний. Для получения искомого значения складываются три составляющие:

  • значение на шкале;
  • длина манометрической головки;
  • размер удлинителя, если таковой применяется.

Виды

Рассмотрим основные разновидности нутромеров. Как уже говорилось, кроме механических устройств есть категория приборов, в которые устанавливается электронный отсчётный блок. Хотя они стоят дороже и не обладают такой долговечностью, пользоваться ими намного удобнее.

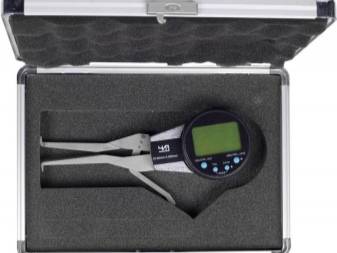

При замерах с использованием электронных нутромеров используется метод сравнения с установочной мерой.

В противоположность этому типу другая разновидность нутромеров – микрометрические – предназначены для внутренних измерений по абсолютному методу. Их главной особенностью является наличие микрометрической головки в качестве отсчётного устройства.

Согласно ГОСТу, погрешность микрометрических нутромеров не превышает 0.006. Во многом, что касается микрометрического винта, барабана, снятия показаний техника измерений с помощью этой разновидности нутромеров похожа на работу микрометром.

Отдельно стоит отметить рычажный нутромер. Он отличается от остальных и конструкцией, и принципом действия. В качестве его отсчётного устройства также выступает индикатор (хотя есть и цифровые модели). Из плюсов – небольшие габариты и вес, точность. Благодаря рычажному механизму производить замеры и регулировать расстояние между измерительными стержнями инструмента достаточно удобно.

Прогрешность при измерении микрометром

Суммарная погрешность измерения с помощью микрометра состоит из следующих составляющих:

  • погрешностей микрометрической головки;
  • отклонения от плоскостности и от параллельности плоских измерительных поверхностей винта и пятки (при различных углах поворота микрометрического винта и при его стопорении) . При эксплуатации микрометров отклонения от параллельности измерительных поверхностей винта и пятки приводят к различной погрешности для разных форм измеряемых деталей(плоских, цилиндрических, сферических) . Также различными будут деформации этих деталей под действием измерительного усилия;
  • деформации скобы микрометра под действием измерительного усилия;
  • погрешности установочных мер;
  • существенной составляющей погрешности измерения микрометрами (особенно микрометрами больших размеров) является температурная погрешность, вызываемая как разностью температур измеряемой детали и микрометра, так и нагревом микрометра, а иногда и контролируемой детали, теплом рук контролера(для уменьшения последней погрешности в микрометрах для измерения размеров свыше 50 мм предусмотрены теплозащитные накладки) ;
  • погрешность, возникающая у электронных микрометров из-за ошибок емкостного преобразователя.

Пределы допускаемой погрешности микрометров приведены в Таблице 1

. Указанные значения погрешностей установлены в зависимости от диапазона измерений.

Предел допускаемой погрешности микрометрической головки (при выпуске ее в качестве отдельного изделия)

оговоренГОСТ 6507-78 «Микрометры с ценой деления0,01 мм . Технические условия» в виде предельной погрешностиδ= ±4 мкм . Правильно было бы нормировать погрешность расстояний между двумя любыми точками — амплитудную погрешность, как это предусмотрено рекомендациямиИСО 3611-1978 , так как механизм головки при установке барабана на нуль может занимать различные положения и при этом значение погрешности в каждой отдельной точке будет зависеть от положения нулевой точки.

Предельно допустимая погрешность G

микрометра в любой точке диапазона измерений(25 мм) указана вТаблице 1 .

Таблица 1

Диапазон измерения,ммПредельно допустимая погрешность G ,мкмОтклонение от параллельности и плоскостности винта и пятки,мкм
0 – 5042
50 – 10052
100 – 15063
150 – 20074
200 – 25084
250 – 30095
300 – 350105
350 – 400116
400 – 450126
450 – 500137

Указанная в таблице предельно допустимая погрешность G

включает в себя погрешность микрометрической головки, погрешность от прогиба скобы микрометра и погрешность от неровностей и непараллельности измерительных поверхностей.

Проверка и калибровка микрометров

Калибровку и поверку микрометров осуществляют с помощью концевых мер длины в нескольких точках в диапазоне измерений согласно ISO 3611:2010, DIN 863 и ГОСТ 6207-90

. Концевые меры подбирают таким образом, чтобы была возможность предельную погрешность измерения G микрометра во всех точках диапазона измерения. Например, рекомендуемые размеры концевых мер длины для проверки микрометров –3,1; 6,5; 9,7; 12,5; 15,8; 19,0; 21,9 и 25 мм .

Для проверки отклонений плоскостности и непараллельности измерительных поверхностей микрометра (торца винта и пятки)

необходимо три или четыре плоскопараллельных оптических стеклянных пластины с градацией по высоте в1/4 или1/3 шага микровинта(0,5 мм) . Это обеспечивает проверку с трех или четырех положениях при полном повороте микровинта. Для проверки пластину устанавливают между пяткой и торцом винта. Аккуратно перемещая пластину между измеряемыми поверхностями, определяют наименьшее количество интерференционных колец или полос на одной измерительной поверхности. К этому числу прибавляют количество колец или полос на другой измерительной поверхности. При длине волны света примерно640 нм ширина одной интерференционной полосы составляет320 нм(0,32 мкм) .

***

Микрометрический глубиномер

Микрометрический глубиномер состоит из базирующей опоры, в которой закреплен микровинт с диапазоном измерения 25 мм

, и сменных измерительных вставок разной длины. Общий предел измерения глубиномера до300 мм . Глубиномеры также как и микрометры выпускаются с механической шкалой и с электронным цифровым отсчетом. Цена деления глубиномера –0,01 мм . Отклонение от плоскостности базирующей опоры –2 мкм . Допуск длины измерительных вставок±(2 + L/75) , гдеL – длина вставки. Погрешность измерения с самой маленькой вставкой –5 мкм .

Технические характеристики

приведены в таблице 1.

Таблица 1

Длина основной шкалы, мм 1,0000±0,0005
Количество интервалов основной шкалы 200
Расстояние между серединами соседних штрихов первых 10 делений шкалы ОМ, мм 0,0050±0,0003
Пределы допускаемой абсолютной погрешности ОМ, мм ±0,0001
Ширина штрихов шкалы, мм 0,0020±0,0005
Г абаритные размеры (без футляра), мм, не более 80х30х3
Масса (без футляра), кг, не более 0,035
Средний срок службы, лет, не менее 6
Условия эксплуатации по категории УХЛ 4.2 ГОСТ 15150-69 со следующими уточнениями:
— температура окружающей среды, °С от +15 до +35
— верхнее значение относительной влажности при 25 °С, % 80

Работа с индикаторными нутромерами

Поверка
индикаторного нутромера

Индикаторные нутромеры с ценой деления 0,01 поверяются в
соответствии с требованиями методических указаний метрологических Институтов
под номером МИ 2194-92 «Нутромеры индикаторные с ценой деления 0,01 мм.
Методика поверки. Рекомендация», а нутромеры с ценой деления 0,001 и 0,002 поверяются в соответствии с МИ 2193-92.

Согласно этим рекомендациям, поверка индикаторных
нутромеров включает в себя следующие
этапы:

• Визуально проверить внешний вид устройства, а также его
маркировку и комплектность;

• Проверить правильность взаимодействия частей нутромера,
путем его опробования;

• Определить технические и метрологические характеристики.

Более подробно о подготовке к поверке, её проведении и
получении результатов написано в соответствующих МИ

При этом,
стоит обратить внимание на то, что процессы определения метрологических и
технических характеристик для нутромеров с различной ценой деления различаются!. Проведение измерений индикаторным нутромером

Проведение измерений индикаторным нутромером

В первую очередь, индикаторный нутромер необходимо настроить
на ноль
. Это можно сделать несколькими способами:

– при помощи калибровочного кольца,

– при помощи концевой меры

– при помощи проверенного микрометра.

После настройки прибора одним из способов, нутромер лёгкими
покачиваниями помещается в отверстие перпендикулярно оси этого отверстия. По
величине и направлению отклонения стрелки индикатора судят о том, насколько
измеряемый размер отличается от эталонного: в случае, если стрелка индикатора
отклоняется вправо, то измеряемый размер отверстия меньше установленного, если
влево – больше. Величину отклонения от эталонного размера можно определить, как
цену деления индикатора умноженную на количество делений
смещения стрелки.

Процедура измерения

Чтобы проводить точные измерения, необходимо чётко понимать, как пользоваться микрометром. На самом деле измерять прибором очень просто, если понимать основные принципы его работы.

Первое, что предстоит сделать перед началом работы — проверить калибровку устройства. Микрометр систематически требуется проверять на предмет отсутствия дефектов и отклонений, которые могут возникать в процессе проведения измерений.

В том случае, когда сбивается шкала, следует провести регулировку при помощи специального ключа, входящего в комплект каждого микрометра. Ну, а для того чтобы понять, насколько точен инструмент, достаточно просто сомкнуть измерительные плоскости.

При этом нужно помнить, что после того как микрометрический винт встанет впритык к противоположной плоскости, на электронном табло устройства высветится показатель ноль. Что же касается механических приборов, то в таких устройствах барабан должен практически полностью прикрывать стебель инструмента, в то время как скошенный край должен стать на нулевую отметку.

После проверки следует зафиксировать измеряемую деталь. Однако этот процесс имеет некоторые особенности, которые следует учитывать. Слишком сильно зажимать деталь никогда нельзя, так как это может негативно сказаться на результатах измерения и даст большую погрешность в вычислениях.

Для зажима деталей в устройстве предусмотрен специальный механизм. Чтобы зафиксировать предмет, необходимо дожать винт устройства при помощи специального барабана, располагающегося непосредственно у 2-й измерительной плоскости.

В процессе закрепления предмета должен почувствоваться небольшой упор, после чего можно постепенно делать смещение по ручке и производить вращение трещотки. Как только будут слышны щелчки, следует прекратить вращение, поскольку это означает, что деталь уже хорошо зафиксирована.

Заключительный этап — снятие показаний прибора. Что касается электронных приборов, то тут всё просто — достаточно посмотреть на дисплей и переписать полученные данные. Механические устройства немного сложней в этом плане. Для того чтобы понять, какие показания зафиксировало устройство, необходимо сначала считать информацию с крупных, а затем с мелких цифр, располагающихся на обеих шкалах. Нужно помнить, что нижние деления указывают на 1 мм, в то время как верхние — на 0.5 мм.

Как видно, пользоваться измерительным инструментом несложно, и наличие каких-то определённых навыков и опыта для этого не требуется.

Рекомендации по эксплуатации

Чтобы микрометр прослужил как можно дольше, а его показатели давали верные результаты измерений, необходимо придерживаться некоторых правил эксплуатации.

  • После каждого использования устройства, его следует очищать от пыли и других загрязнений. Наиболее тщательно нужно очищать измерительные поверхности.
  • Чтобы прибор всегда показывал только точные данные, необходимо следить за тем, чтобы устройство сохраняло первоначальную форму. То есть нельзя допускать, чтобы микрометр падал, ударялся или получал иные механические повреждения — это приведёт к сбою микрометра и калибровки.
  • Проводить измерения необходимо только чистых и гладких поверхностей деталей. То есть на поверхности измеряемого предмета не должно быть грязи или наждачной пыли.
  • Переносить устройство лучше всего в специальном защитном футляре или кейсе, которые предназначены для подобных целей и включаются в комплект к микрометру.
  • Хранить прибор следует в сухом месте со стабильной температурой воздуха и минимальной влажностью. Любые температурные перепады могут негативно сказаться на работе устройства.
  • Если инструмент не планируется использовать продолжительное время, то его необходимо протереть специальным составом — авиационным бензином, после чего насухо вытереть и смазать вазелином.
  • Никогда не следует измерять накалённые или горячие элементы, поскольку в этом случае результаты измерений могут оказаться неточными.

Нужно понимать, что точность вычислений устройства в первую очередь зависит от того, как с ним обращаться. Если соблюдать эти рекомендации, то микрометр прослужит не один год, а его работа будет радовать максимально верными вычислениями.

https://youtube.com/watch?v=refwC-OgWIo

Микрометр гладкий

В быту чаще всего приходится сталкиваться именно с микрометром гладким. Он наиболее универсален и чаще других встречается в домашних наборах инструментов. Кроме того, умея пользоваться этим инструментом, каждый с легкостью сможет воспользоваться и прибором другого типа.

Устройство

Все механизмы расположены на скобе. На ней жестко закреплена пятка, она служит неподвижным упором в процессе выполнения измерений. На противоположном конце скобы жестко закреплен стебель, он выполнен в виде полого цилиндра.

На стебле нанесена шкала, цена ее деления обычно составляет 0,5 мм. Внутри стебля располагается винтовая пара. Гладкая часть микрометрического винта выходит из стебля в измерительную зону и оканчивается плоской измерительной поверхностью.

Противоположная часть микрометрического винта жестко соединена с барабаном. На барабане нанесена шкала, позволяющая отсчитывать сотые или тысячные доли миллиметра. На практике мы чаще сталкиваемся с микрометрами, имеющими цену деления 0,01 мм.

На внешнем торце барабана размещена трещотка. Она ограничивает крутящий момент, прикладываемый рукой человека при вращении винта. Это позволяет избежать неверных показаний прибора при упругой деформации элементов винтовой пары. Кроме того, трещотка не даст повредить механизм микрометра приложением чрезмерных усилий.

Как мы видим, устройство микрометра довольно простое.

Класс точности

Вопреки распространенному заблуждению, класс точности микрометра определяет не цену деления, а допускаемую погрешность. Например, для МК25 первого класса предел погрешности составляет ±2 мкм (±0,002 мм), а второго класса — уже ±4 мкм (±0,004 мм).

Маркировка

ГОСТ 6507–90 определяет условные обозначения микрометров. Например, уже упомянутый гладкий микрометр с диапазоном измерения от 0 до 25 мм первого класса имеет обозначение «Микрометр МК25−1 ГОСТ 6507–90 ».

ГОСТ — документ, требующий неукоснительного соблюдения. В литературе могут встречаться обозначения этого же микрометра, написанные через пробел (микрометр МК 25) или через дефис (МК-25). Однако единственно верным является слитное написание (МК25).

Микрометр с цифровой индикацией

Имеющиеся в продаже микрометры с цифровой индикацией обладают рядом преимуществ:

  • Наличие электронной начинки в составе прибора и цифровой индикации существенно упрощает процесс измерения и сокращает время, затрачиваемое на считывание показаний.
  • Явным преимуществом производимых согласно ГОСТ 6507–90 цифровых приборов является цена деления 0,001 мм, а также небольшой предел допускаемой погрешности.
  • Современные цифровые модели позволяют проводить не только абсолютные, но и относительные измерения. В любом положении из диапазона измерений можно выставить нулевое значение. Такая функция полезна при техническом контроле, разбраковке деталей, сложных измерениях.
  • Контроль и разбраковку деталей можно проводить еще быстрее, если занести в память прибора пределы допуска. Продвинутые модели обладают такой функцией.
  • Приборы последних лет имеют разъем, позволяющий выводить статистику измерений на компьютер. Эта функция полезна как для анализа серии измерений, так и для составления различных отчетов.
  • Цифровые инструменты универсальны для жителей любой страны мира, поскольку позволяют использовать метрическую или английскую систему измерений.

Есть у цифровых приборов и свои недостатки. Главный из них — меньшая надежность. Любая цифровая техника требует бережного отношения. Классический механический микрометр при случайном падении на пол с большой долей вероятности не пострадает, хотя и для него это плохо. А вот цифровой при таком обращении может отказаться продолжать работу, что потребует ремонта или даже покупки нового прибора.

Также следует помнить, что дешевый цифровой прибор неизвестного производителя может выдавать существенные ошибки в результатах. И ошибки эти могут быть гораздо более критичными, чем ошибки, выдаваемые дешевой механической моделью. Разумеется, речь здесь идет о приборах, фактически не соответствующих ГОСТу. Хотя даже изготовленные по ГОСТу цифровые модели порой демонстрируют загадочное поведение или отказываются работать спустя месяц после начала эксплуатации.

Технология измерения

Прежде всего, необходимо отметить, что разработано два метода измерения:

  • Абсолютный способ состоит в определении значения расстояния между заданными точками путем помещения прибора внутрь.
  • При относительной технологии для получения результата используется образец.

Следует отметить, что названные технологии подходят для различных типов измерительных приборов. Первая служит для микрометрического нутромера, а вторая – для индикаторного.

Измерения прибором первого типа включают приведенные далее операции:

  • На инструменте выставляют приблизительный размер измеряемого отверстия.
  • Головку располагают внутри перпендикулярно продольной оси прибора.
  • C обеих сторон обеспечивают прижатие поверхностей измерения к стенкам путем вращения трещотки и барабана.
  • Закручивают стопорный винт и извлекают инструмент.
  • Для получения результата к значению шкалы прибавляют длину манометрической головки, а также удлинителя в случае его применения.

При работах с отверстиями цилиндрической формы инструмент покачивают поочередно в продольном и поперечном направлениях с целью определения максимального и минимального значения соответственно.

Измерение индикаторным прибором также включает несколько этапов:

  • Прежде всего, индикаторный нутромер располагают внутри отверстия стержнем перпендикулярно продольной оси измеряемой детали, корректируя его легкими покачиваниями.
  • Отклонение стрелки вправо свидетельствует о меньшем диаметре отверстия в сравнении с образцом, влево – о большем.
  • Далее снимают показания, применяя обе шкалы индикатора.
  • Наконец, к полученному значению прибавляют диаметр образца.

Для измерения больших отверстий индикаторные нутромеры комплектуют дополнительными стержнями-удлинителями.

Как измерить расстояние индикаторным штихмасом

В работе нутромер индикаторный использует принцип рычажной передачи. Измерение проводят двумя наконечниками, находящихся на одной линии. Чтобы измерить расстояние правильно, эту линию нужно совместить с осью детали, которую измеряют. Поможет это сделать быстро и качественно центрирующий мостик. Ведь внутри отверстия не так просто разглядеть, совпали ли линии.

В комплекте идут съемные стержни. Они позволяют настроить нутромер индикаторный на нужный диапазон. Каждый из стержней имеет свои показатели по наибольшему и наименьшему размерам. Стержни настраивают, используя кольцо нутромера, которое прошло аттестацию. Можно вместо него взять блоки концевых мер длины с боковиками.

Чтобы сделать диапазон измерения шире, устанавливают следующий стержень. Если сложить все возможные варианты, получается, что индикаторный нутромер НИ 50-100 измеряет отверстия диаметром от 50 до 100 мм. Именно поэтому в его названии стоят эти цифры.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
