Как поставить регулятор оборотов на болгарку

Принципиальная схема регулятора оборотов

Современные схемы регуляторов оборотов УШМ построены по принципу пропускания полупроводниковым ключом только части мощности одной или обеих полуволн переменного тока. В качестве регулятора длины полуволн в таких устройствах используют симисторы (симметричные тиристоры), поэтому их иногда называют симисторными регуляторами. На рисунке ниже приведена упрощенная схема такого устройства, достаточная для объяснения принципа его действия, а справа от нее — диаграммы полного периода переменного тока до и после регулирования. Здесь заштрихованные области соответствуют мощности, которая передается электродвигателю от источника питания через симисторный регулятор.

На схеме волновым значком обозначен источник переменного напряжения, а буквой «М» — двигатель болгарки. В упрощенном виде регулятор включает в себя две RC-цепочки, динистор и симистор. При нажатии выключателя К1 происходит подача переменного напряжения на электродвигатель M и схему регулятора. Протекающий через переменный резистор R1 ток начинает заряжать конденсатор C1. Время его заряда определяется сопротивлением резистора R1, зависящим от положения его движка, которое, по сути, задает временные параметры работы регулятора. После полного заряда конденсатора напряжение в точке его подключения к динистору возрастает до номинального, динистор открывается и подает напряжение на управляющий электрод симистора. Конденсатор C1 при этом разряжается. Данный момент на диаграмме работы регулятора показан жирной вертикальной чертой. После открытия симистора происходит подача напряжения на двигатель болгарки в первом полупериоде.

При смене полярности переменного тока происходит переход напряжения через ноль, поэтому динистор и симистор закрываются. В отрицательном полупериоде все повторяется, и включение симистора также происходит с задержкой, определяемой параметрами цепочки R1C1. Регулятор даже на холостом ходу работает с некоторой задержкой включения симистора. Это связано с тем, что, хотя момент подачи тока сопротивлением R1 на конденсатор C1 соответствует переходу напряжения через ноль, оно еще должно вырасти до уровня напряжения пробоя динистора. На рисунке ниже показана зависимость мощности, подаваемой на двигатель болгарки, от временных сдвигов управляющих импульсов динистора. В первом случае сопротивление резистора R1 минимальное, поэтому заряд C1 происходит быстро, а во втором — максимальное, поэтому конденсатор заряжается медленнее.

Как сделать регулировку для УШМ в домашних условиях, самодельные варианты

Относительно простую схему регулировки на полупроводниковых приборах некоторые пользователи, имеющие навык работы с электротехническими технологиями, могут сделать самостоятельно. Однако, она не сможет эффективно подстраивать силу тока при снижении оборотов, и величина крутящего момента на рабочем валу может быть недостаточной. Это не будет большим препятствием при проведении работ по полировке, резке тонколистового металла или обработке мягких материалов (пластика и подобных ему).

Если изготовление схемы собственными руками вызывает затруднения или характер работ с болгаркой, например с камнем или керамикой, требует использовать более сложную систему с микросхемой, возможен вариант приобретения готового блока и установки его на болгарку.

Авторы представленных ниже видео предлагают свои подходы к решению оснастить болгарку регулировкой оборотов.

Стандартный диммер для изменения яркости освещения нашел применение в эксплуатации болгарки в следующем видео.

Важно: мощность диммера должна быть минимум не меньше мощности болгарки. Качество полировальных работ и меньшее количество выделяемой пыли при их проведении определяют целесообразность доработки электрической части болгарки с использованием стандартного диммера

Данная конструкция требует разумной дозировки ручной нагрузки при проведении работ, так как не исключается перегрев двигателя и есть риск выхода его из строя.

Управление частотой вращения некоторых электрических инструментов можно осуществлять не только вручную с помощью поворотного колесика. Некоторыми устройствами удобнее управлять с помощью педалей. В следующем видео автор демонстрирует такой способ управления. Здесь взят регулятор оборотов выполненный в виде педали со швейной машинки и адаптирован для управления электрическим лобзиком. Ничего не мешает сделать такой вариант управления болгаркой, однако необходимость этого должна быть обоснована характером проводимых работ.

Без потери мощности

Регулятор, который изменяет обороты, не теряя мощности, самостоятельно изготовить практически невозможно. Такие устройства с обратной связью по отслеживанию величины оборотов и корректировкой на их основании силы тока выпускаются только производителями болгарок. Изготовить или установить самостоятельно можно только регуляторы на полупроводниковых схемах, которые не гарантируют 100% сохранения мощности при изменении частоты вращения шпинделя болгарки.

Как уменьшить/увеличить скорость вращения диска

Готовую недорогую китайского производства плату можно смонтировать, как сделал автор следующего видео, в отдельном пластиковом корпусе, подключенного к кабелю с вилкой и установленном на нем розеткой. Подключив вилку к электрической сети, а болгарку к нему через розетку, можно изменяя регулировочным колесиком величину переменного сопротивления, устанавливать на УШМ требуемые обороты. Полировка поверхности таким электроинструментом будет производиться намного качественнее.

Как поставить, подключить

Пользователи болгарок придумали много разных способов компоновки регулятора оборотов и болгарки, для которой он предназначен. Он может находиться в качестве автономного элемента вне корпуса болгарки, так и встраиваться внутрь. Ниже представлены видео с такими вариантами.

В качестве внешнего управляющего устройства в следующем видео автор использует переноску с кнопкой включения/выключения. Как раз вместо этой самой кнопки вставляется готовая китайская плата на полупроводниках. Технология электромонтажных работ выполнена на хорошем техническом уровне. Такую переноску будет удобно использовать во время выполнения болгаркой работ, требующих применения низких оборотов.

Разместить дополнительные устройства внутри корпуса болгарки бывает достаточно сложной проблемой. Часто требуется принятие нетривиальных решений, как, например, в следующем видео. Здесь, чтобы поместить плату с регулировкой оборотов и плавным пуском, пришлось поменять кнопки, задействованные в работе рычага включения/выключения. В освободившееся пространство удалось разместить симистор с радиатором охлаждения регулятора оборотов и плату с микросхемой плавного пуска болгарки.

Как отключить, убрать датчик напряжения

В следующем видео у автора на одной из моделей болгарки вышел из строя регулятор оборотов. Попытки его отремонтировать не увенчались успехом. Автор описывает, как можно убрать поломанный регулятор и собрать электрическую схему без него (просто подключить обмотки статора напрямую через выключатель). Болгарка будет функционировать, только на одних лишь максимальных оборотах.

Простейшая схема регулятора

Электрическая схема регулятора оборотов для болгарки собирается на печатной плате или навесным монтажом. Причем печатную плату тоже можно сделать самостоятельно с помощью текстолита и хлорного железа для протравки. Вместо железа можно использовать смесь перекиси водорода, соли и лимонной кислоты.

Схема регулятора оборотов двигателя для болгарки

Конфигурация электрической схемы

Для изготовления схемы понадобятся:

  • резистор R1 (4,7 кОм);
  • симметричный тиристор DIAC (DB3);
  • симметричный тиристор TRIAC (ВТ-136/138);
  • подстроечный резистор VR1 (500кОм);
  • конденсатор С1 (0,1 мкФ*400В).

Принцип работы

Принцип работы схемы построен следующим образом. За отсчет времени зарядки С1 отвечает VR1. При подаче напряжения на цепь тиристоры закрыты, на выходе — 0. По мере зарядки конденсатора напряжение в нем увеличивается и открывает DIAC, что дает подачу напряжения на TRIAC. Он также открывается и пропускает ток. Затем оба тиристора закрываются и находятся в таком положении до полной обратной перезарядки C1. В итоге на выходе образуется сложный волновой сигнал с амплитудой, напрямую зависящей от рабочего времени цепи C1-VR1-R1.

Схема подключения регулятора оборотов

Окончательная сборка и тестирование регулятора

На печатной плате или радиаторе из меди (алюминия) собирается схема

При навесной сборке особенно важно место установки тиристоров (строго на радиаторе, он играет роль теплоотвода). Затем проводится обязательная проверка работоспособности схемы с помощью обычной электрической лампочки

Плавность изменения накала будет той же, что и в готовом регуляторе оборотов для болгарки после окончательной сборки.

В заводских моделях предусмотрено пластиковое регулировочное колесо, при желании его также можно купить отдельно и включить в комплект самодельного регулятора. Если тестирование прошло успешно, регулятор крепится на болгарку и врезается в схему питания инструмента.

Как собрать регулятор своими руками?

Упрощенный и довольно надежный в эксплуатации частотный преобразователь для УШМ сооружается собственными руками из доступных электрических деталей. Внизу находится схема, на которой показаны все требуемые компоненты для монтирования на плате печатного монтажа интересующего нас приспособления.

Итак, нам потребуются:

  • симметричный триодный тиристор (или триак, симистр) DIAC (DB3);
  • резистор (сопротивление) R1 (его параметры должно составлять 4,7 кОм);
  • дополнительный триак ВТ136/138 (TRIAC);
  • конденсатор С1 (400 В, 0,1 мкФ);
  • дополнительное сопротивление VR1 на 500 кОм.

Подобная схема функционирует по следующему методу.

  • Время зарядки конденсатора модифицируется вспомогательным резистором (он получил название подстроечный). Когда на схему поступает напряжение, симистры пребывают в затворенном положении, а на выводе наблюдается нулевое значение напряжения.
  • В процессе зарядки конденсатора отмечается повышение напряжения на нем, что ведет к раскрытию симистра DB3. В результате этого напряжение попадает на ВТ136/138. Этот тиристорный элемент тоже раскрывается, и сквозь него идет электрический ток.
  • После этого симметричные компоненты вновь закрываются и пребывают в подобном статусе до абсолютной перезарядки конденсатора в противоположную сторону.
  • В конечном счете на выводе мы обретаем сложный по конфигурации детерминированный сигнал конечной энергии. Его точный диапазон определяется периодом выполнения функций цепи конденсатор – вспомогательное сопротивление – сопротивление R1.

Симистры, как правило, располагаются на плате печатного монтажа. Ее легко создать из текстолита (применяется многослойный прессованный пластик, состоящий из теплоизоляционного волокна и фольги). Отдельные мастера вырезают плату посредством резака. Практикуется размещение элементов схемы способом навесного монтирования. Симистры монтируются только на алюминиевом либо медном теплообменнике. Он исполняет роль хорошего теплоотвода.

Испытание собранного приспособления производится при помощи обыкновенной лампы накаливания на 40-60 Вт. Подсоединяете ее к схеме, приступаете к регулированию мощности свечения. Если яркость меняется, следовательно, вы все выполнили правильно. Теперь можно приступать к монтажу регулятора в оболочку углошлифовальной машины. Осуществить это бывает не очень легко, поскольку необходимо добиться того, чтобы вспомогательное устройство не было помехой вам при использовании углошлифовальной машинки.

Место монтажа кустарного управляющего устройства вам будет необходимо рассчитать самостоятельно, в соответствии с особенностями конструкции болгарки. Установка схемы производится:

  • в добавочную коробку, монтируемую на корпус агрегата;
  • в рукоятку держателя;
  • в маленькую пустую нишу (она предназначается для охлаждения и обеспечения циркулирования воздушных масс) в задней области УШМ.

Само подсоединение схемы к устройству производится методом интегрирования ее в канал электрического питания угловой шлифмашины. С этим трудностей у вас, надо думать, не появится.

Изготовление плавного пуска

Схема собирается на печатной плате размерами 45 х 35 мм, плата разведена как можно компактней, чтобы её можно было встроить внутрь корпуса инструмента, который требует плавного пуска. Провода питания лучше впаять напрямую в плату, но если мощность нагрузки небольшая, то можно установить клеммники, как я и сделал. Плата выполняется методом ЛУТ, фотографии процесса представлены ниже.

Дорожки желательно залудить перед впаиванием деталей, так улучшиться их проводимость. Микросхему можно установить в панельку, тогда её можно будет без проблем снять с платы. Сначала запаиваются резисторы, диоды, мелкие конденсаторы, а уже впоследствии самые крупные компоненты. После завершения сборки платы её обязательно нужно проверить на правильность монтажа, прозвонить дорожки, отмыть оставшийся флюс.

Простейшая схема

УПП с регулированием оборотов на тиристоре КУ 202 получил широкое применение благодаря очень простой схеме исполнения (схема 1). Его подключение не требует особых навыков. Радиоэлементы для него достать очень просто. Состоит эта модель регулятора из диодного моста, переменного резистора (выполняет роль регулятора U) и схемы настройки тиристора (подача U на управляющий выход номиналом 6,3 вольта) отечественного производителя.

Благодаря размерам и количеству деталей регулятор этого типа можно встроить в корпус электроинструмента. Кроме того, следует вывести ручку переменного резистора и сам регулятор оборотов можно доработать, встроив кнопку перед диодным мостом.

Основной принцип работы заключается в регулировке оборотов электродвигателя инструмента благодаря ограничению мощности в ручном режиме. Эта схема позволяет использовать электроинструмент мощностью до 1,5 кВт. Для увеличения этого показателя необходимо заменить тиристор на более мощный (информацию об этом можно найти в интернете или справочнике). Кроме того, нужно учесть и тот факт, что схема управления тиристором будет отличаться от исходной. КУ 202 является отличным тиристором, но его существенный недостаток состоит в его настройке (подборка деталей для схемы управления). Для осуществления плавного пуска в автоматическом режиме применяется схема 2 (УПП на микросхеме).

Плавный пуск на микросхеме

Оптимальным вариантом для изготовления УПП является схема УПП на одном симисторе и микросхеме, которая управляет плавным открытием перехода p-n типа. Питается устройство от сети 220 В и ее несложно собрать самому. Очень простая и универсальная схема плавного пуска электродвигателя позволяет также и регулировать обороты (схема 2). Симистор возможно заменить аналогичным или с характеристиками, превышающими исходные, согласно справочнику радиоэлементов полупроводникового типа.

Схема 2. Схема плавного пуска электроинструмента

Устройство реализуется на основе микросхемы КР118ПМ1 и симисторе. Благодаря универсальности устройства его можно использовать для любого инструмента. Он не требует настройки и устанавливается в разрыв кабеля питания.

При пуске электродвигателя происходит подача U на КР118ПМ1 и плавный рост заряда конденсатора С2. Тиристор открывается постепенно с задержкой, зависящей от емкости управляющего конденсатора С2. При емкости С2 = 47 мкФ происходит задержка при запуске около 2 секунд. Она зависит прямо пропорционально от емкости конденсатора (при большей емкости время запуска увеличивается). При отключении УШМ конденсатор С2 разряжается при помощи резистора R2, сопротивление которого равно 68 к, а время разрядки составляет около 4 секунд.

Для регулирования оборотов нужно заменить R1 на резистор переменного типа. При изменении параметра переменного резистора происходит изменение мощности электромотора. R2 изменяет величину тока, протекающего через вход симистора. Симистор нуждается в охлаждении и, следовательно, в корпус модуля можно встроить вентилятор.

Таким образом, для запуска электродвигателей различного инструмента необходимо использовать УПП заводского изготовления или самодельные. УПП применяются для увеличения срока эксплуатации инструмента. При запуске двигателя происходит резкое увеличение тока потребления в 7 раз. Из-за этого возможно подгорание статорных обмоток и износ механической части. УПП позволяют значительно снизить пусковой ток. При изготовлении УПП самостоятельно нужно соблюдать правила безопасности при работе с электричеством.

Плавный пуск и регулировка оборотов вращения + (Видео)

Плавный пуск электроинструмента – главный залог его долголетия. Вспомните, когда перегорает электрическая лампочка? Чаще всего в момент включения. Потому что после подключения к электрической сети резко возрастает нагрузка. Подработанные места спирали не выдерживают и она перегорает.

Такие же процессы протекают и в болгарке. В момент включения ток резко возрастает, потому что движущим силам надо не просто сдвинуть якорь с места, но еще и быстро набрать нужные обороты. Эффект от такого жесткого пуска может быть самый плачевный – обрыв обмотки.

Чтобы снизить вероятность выхода из строя инструмента из-за жесткого пуска необходимо доработать болгарку и снабдить ее небольшим встроенным устройством плавного пуска.

Еще одна доработка – регулятор вращения. Из собственной практики каждый знает, как неудобно работать с инструментом, который не имеет регулировки вращения. Если в электродрели нет такого приспособления, то трудно подобрать скорость вращения и подачу сверла. Это приводит либо к заклиниванию сверла, либо к его поломке.

Аналогично работает токарный станок, в котором существует целый набор специальных шестерен для регулировки вращения шпинделя. От этого во многом зависит не только сохранность резца, но и качество обработки материала.

Объединить в себе два достоинства – плавный пуск и регулировку оборотов вала можно с помощью электронной схемы. Ее вполне можно собрать своими руками и установить прямо в корпус машины. С такой схемой она будет плавно запускаться, не создавая перегрузок в обмотках и сети. И с этой же схемой появиться возможность регулировать обороты, чтобы подбирать режим работы с любым материалом.

Зачем в болгарке плавный пуск и регулятор оборотов

Самый частый сюрприз в работе — выход из строя обмотки электродвигателя. Это может случиться всего через несколько запусков нового инструмента. Проблема образуется из-за очень высокой скорости вращения. В момент включения машинки происходит сразу несколько последовательных действий:

Регулятор оборотов болгарок Bosh

  • резко увеличивается величина тока:
  • запускается электродвигатель;
  • набираются обороты до рабочих величин.

Все это происходит в очень короткий промежуток времени, что дает огромную нагрузку на каждый узел УШМ, особенно на электрическую обмотку. Как следствие — она обрывается.

Многие модели изначально оснащаются устройствами плавного запуска и регуляторами оборотов, но они не имеют большой популярности из-за высокой стоимости. На более бюджетных вполне реально собрать регулятор оборотов для болгарки собственноручно, причем плавный запуск собирается на той же микросхеме. Одним действием решаются две основных проблемы столь нужного инструмента.

Те, кто работал болгаркой с кафелем, камнем и подобными материалами, знают, что качество резки и внешний вид края сильно страдают от высоких скоростей, а сам инструмент буквально «убивается» от таких работ. Та же проблема и с металлическими деталями: алюминий и прочие мягкие сплавы нужно резать на минимальных оборотах, а толстое и твердое полотно — на максимальных скоростях. Процессы шлифовки и полировки поверхностей на высоких скоростях испортят материал.

Как собрать схему регулятора своими руками

Простейший регулятор мощности, подходящий для болгарки, паяльника или лампочки, легко собрать своими руками.

Принципиальная электрическая схема

Для того чтобы собрать простейший регулятор оборотов для болгарки, необходимо приобрести детали, изображённые на этой схеме.

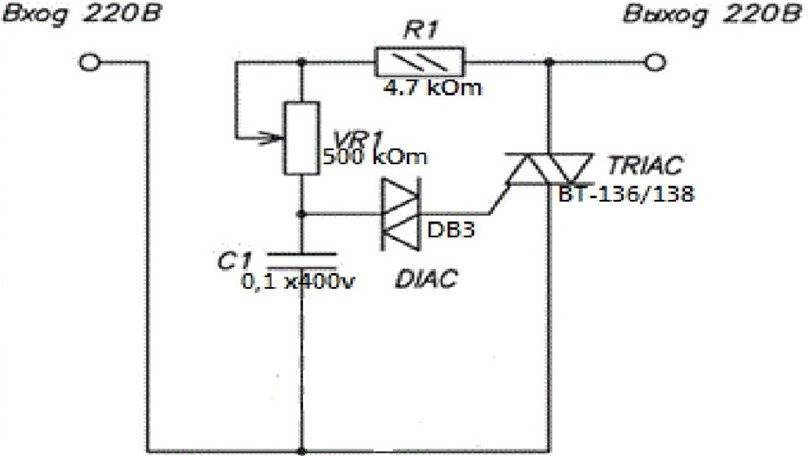

Принципиальная схема регулятора оборотов

Где:

  • R1 — резистор, сопротивлением 4,7 кОм;
  • VR1 — подстроечный резистор, 500 кОм;
  • C1 — конденсатор 0,1 мкФ х 400 В;
  • DIAC — симистор (симметричный тиристор) DB3;
  • TRIAC — симистор BT-136/138.

Работа схемы

Подстроечный резистор VR1 изменяет время заряда конденсатора C1. При подаче напряжения на схему, в первый момент времени (первый полупериод входной синусоиды) симисторы DB3 и TRIAC закрыты. Напряжение на выходе равно нулю. Конденсатор C1 заряжается, напряжение на нём возрастает. В определённый момент времени, задаваемый цепочкой R1-VR1, напряжение на конденсаторе превышает порог открытия симистора DB3, симистор открывается. Напряжение с конденсатора передаётся на управляющий электрод симистора TRIAC, который также открывается. Через открытый симистор начинает протекать ток. В начале второго полупериода синусоиды симисторы закрываются до тех пор, пока конденсатор C1 не перезарядится в обратную сторону. Таким образом, на выходе получается импульсный сигнал сложной формы, амплитуда которого зависит от времени работы цепи C1-VR1-R1.

Порядок сборки

Сборка этой схемы не затруднит даже начинающего радиолюбителя. Запчасти доступны, купить их можно в любом магазине. В том числе и выпаять со старых плат. Порядок сборки регулятора на тиристорах следующий:

  1. На печатной плате или навесным монтажом собирается электрическая схема.
  2. Проводится тестирование готового регулятора при помощи лампочки накаливания. Если всё работает правильно, накал лампочки будет изменяться в соответствии с поворотом регулятора.
  3. Собранное устройство устанавливается непосредственно на болгарку.
  4. Если испытания на болгарке прошли успешно, регулятор скорости крепится и закрывается кожухом.

Как изготовить схему плавного пуска угловой шлифовальной машины своими руками

Популярная схема реализуется на основе управляющей микросхемы фазового регулирования КР118ПМ1, а силовая часть выполнена на симисторах. Такое устройство достаточно просто монтируется, не требует дополнительной настройки после сборки, а стало быть, изготовить ее может мастер без специализированного образования, достаточно уметь держать в руках паяльник.

Электрическая схема регулировки плавного пуска для болгарки

Предложенный блок можно подключить к любому электроинструменту, рассчитанному на переменное напряжение 220 вольт. Отдельный вынос кнопки питания не требуется, доработанный электроинструмент включается штатной клавишей. Схему можно установить как внутрь корпуса болгарки, таки и в разрыв питающего кабеля в отдельном корпусе.

Наиболее практичным является подключение блока плавного пуска к розетке, от которой запитывается электроинструмент. На вход (разъем ХР1) подается питание от сети 220 вольт. К выходу (разъем XS1) подключается расходная розетка, в которую втыкается вилка УШМ.

При замыкании клавиши пуска болгарки, по общей цепи питания подается напряжение на микросхему DA1. На управляющем конденсаторе происходит плавное нарастание напряжения. По мере заряда оно достигает рабочей величины. За счет этого тиристоры в составе микросхемы открываются не сразу, а с задержкой, время которой определяется зарядом конденсатора. Симистор VS1, управляемый тиристорами, открывается с такой же паузой.

Посмотрите видео с подробным разъяснением как сделать и какую схему применить

В каждом полупериоде переменного напряжения, задержка уменьшается в арифметической прогрессии, в результате чего напряжение на входе в электроинструмент плавно возрастает. Этот эффект и определяет плавность запуска двигателя болгарки. Следовательно обороты диска возрастают постепенно, и вал редуктора не испытывает инерционного шока.

Время набора оборотов до рабочего значения определяется емкостью конденсатора С2. Величина 47 мкФ обеспечивает плавный пуск за 2 секунды. При такой задержке нет особого дискомфорта для начала работы с инструментом, и в то же время сам электроинструмент не подвергается избыточным нагрузкам от резкого старта.

После выключения УШМ, конденсатор С2 разряжается сопротивлением резистора R1. При номинале 68 кОм время разряда составляет 3 секунды. После чего устройство плавного пуска готово к новому циклу запуска болгарки.
При небольшой доработке, схему можно модернизировать до регулятора оборотов двигателя. Для этого резистор R1 заменяется на переменный. Регулируя сопротивление, мы контролируем мощность двигателя, меняя его обороты.

Таким образом, в одном корпусе можно выполнить регулятор оборотов двигателя и устройство плавного пуска электроинструмента.

Остальные детали схемы работают следующим образом:

  • Резистор R2 контролирует величину силы тока, протекающую через управляющий вход симистора VS1;
  • Конденсаторы С1 и С2 являются компонентами управления микросхемой КР118ПМ1, используемыми в типовой схеме включения.

Для простоты и компактности монтажа, резисторы и конденсаторы припаиваются прямо к ножкам микросхемы.

Симистор VS1 может быть любым, со следующими характеристиками: максимальное напряжение до 400 вольт, минимальный пропускной ток 25 ампер. Величина тока зависит от мощности угловой шлифовальной машины.

По причине плавного пуска болгарки, ток не будет превышать номинального рабочего значения для выбранного электроинструмента. Для экстренных случаев, например, заклинивания диска УШМ – необходим запас по току. Поэтому значение номинальной величины в амперах следует увеличить вдвое.

Номиналы радиодеталей, использованных в предлагаемой электросхеме – испытаны на УШМ мощностью 2 кВт. Запас по мощности имеется до 5 кВт, это связано с особенностью работы микросхемы КР118ПМ1.
Схема рабочая, многократно исполненная домашними мастерами.

Если в вашем арсенале есть старенькая угловая шлифовальная машина, не спешите списывать её со счетов. Используя несложную электрическую схему, прибор можно легко модернизировать, добавив к нему функцию изменения частоты оборотов. Благодаря простому регулятору, который реально собрать своими руками за несколько часов, функциональность аппарата значительно возрастёт. Снизив частоту вращения, болгарку можно применить как шлифовальный и заточный станок для различных видов материалов. Появляются новые возможности для применения дополнительных насадок и оснастки.

Управление по эксплуатации устройства

Основное правило при эксплуатации болгарки с самодельным регулятором оборотов — соблюдение режима работы и отдыха. Существует, что движок, работающий на «отрегулированном» напряжении, в особенности очень нагревается. При шлифовании на пониженных оборотах принципиально делать нередкие перерывы, чтоб обмотки коллектора не сгорели.

Также очень не рекомендуется включать инструмент, если регулятор оборотов выставлен на на уровне кинотеатра — пониженного напряжения не хватит на прокрутку ротора, ламели коллектора останутся работая в режиме недлинного замыкания, обмотки начнут перенагреваться. Открутите переменный резистор на максимум, потом, включив УШМ, снизьте обороты до подходящей величины.

Соблюдение правильного порядка включения и регулировки дозволит эксплуатировать болгарку неограниченно не один год.

Сегодня, следует осознавать, что регулировка скорости оборотов на болгарке происходит соблюдая принцип водопроводного крана. Устройство не наращивает количество оборотов, он может только понижать их. Отсюда вывод, что если наибольшая паспортная скорость 3000 об/мин,то при подключении регулятора оборотов, болгарка

работает в спектре ниже, чем наибольшая скорость.

Внимание! Если УШМ уже содержит внутри себя электрические схемы, к примеру, уже оборудована регулятором оборотов, то тиристорный регулятор работать не будет. Внутренние схемы устройства просто не включатся

Что это за функция, принцип работы, электрическая схема, плюсы УШМ с регулятором

Большинство моделей болгарок не имеют встроенного регулятора оборотов, как на пылесосах. Такие устройства работают только на максимальной скорости вращения. Однако если встроить в них специальный регулятор, человек сможет понизить обороты до такого уровня, чтобы можно было более качественно обрабатывать тот или иной материал.

Для какой цели УШМ невысокие обороты

Многих людей интересует, для чего нужно регулировать обороты на болгарке. Чаще всего люди решают уменьшать скорость вращения круга, чтобы более бережно обрабатывать пластик или древесину.

Также при пониженной скорости возрастает безопасность использования такого электроинструмента. Дело в том, что при небольших оборотах болгарка меньше вибрирует и намного лучше сидит в руке.

Для чего болгарке плавный пуск и регулятор оборотов

Регулятор вращения — позволяет самостоятельно устанавливать обороты во время использования электроинструмента

В современных моделях углошлифовальных устройств применяются две технологии, которые увеличивают безопасность и характеристики электроинструмента:

  • Регулятор скорости вращения. Это устройство устанавливается для того, чтобы человек смог переключать режимы работы мотора.
  • Плавный пуск. Чаще всего данная функция встречается в дорогих моделях от Диммер. При использовании плавного спуска работа мотора будет постепенно увеличиваться от нулевой отметки до максимального значения.

Вышеперечисленные технологии очень полезны. Дело в том, что с их помощью удается снизить изнашиваемость инструмента и увеличить срок его работы. Поэтому людям, которые решили приобрести себе болгарку, рекомендуется искать модели со встроенным плавным спуском и регулятором вращения.

Схема подключения без регулятора мощности

Схема подключения — может понадобиться во время подсоединения модуля настройки мощности

Люди, которые решили самостоятельно подключить устройство для настройки оборотов, должны заранее ознакомиться со схемой болгарки. Это поможет понять, как в ней все устроено.

Главным элементом всей схемы является статор. У него есть две на связанные между собой обмотки. Они подключены к источнику напряжения через отдельный выключатель. Именно в нем установлена кнопка пуска, которая отвечает за начало работы болгарки.

Каждая из имеющихся обмоток подключена к графитовым щеткам при помощи специальных контактов, которые надежно соединены с поверхностью коллектора. При этом концы обмотки подключены к коллекторным ламелям. В результате этого получается замкнутая электрическая цепь.

Делаем регулятор частоты вращения

Электрическая болгарка невозможна без регулятора частоты вращения, чтобы существовала возможность понизить число оборотов.

Схема регулятора с точки зрения физики выглядит так

  • Резистор – R1;
  • Подстроечный резистор – VR1;
  • Конденсатор – C10;
  • Симистор – DIAC;
  • Симистор – TRIAC.

Электронный регулятор бывает не только встроенным, но и выносным для удобства. В болгарках фирмы Bosch электроника устанавливает число оборотов от почти 3 тысяч до 11,5 тысяч. Нет нагрузки на мощности счетчика, учитываются все показатели. Снизить количество оборотов и повысить их не затруднит инструмент. Регулируемые частоты вращения просто необходимы при любой работе болгаркой.

Что это такое?

В болгарках с регулятором скорости применяют коллекторные двигатели с последовательным возбуждением. Они могут работать на постоянном или переменном токе. Двигатель такого типа легко регулируется изменением тока в цепи.

Благодаря тому, что современные регуляторы используют ключевое импульсное управление, они греются очень незначительно и могут быть встроены в корпус даже малогабаритного инструмента. Для регулирования используется потенциометр, ручка которого выводится на рукоятку машины.

Зачем контролировать скорость движения диска?

Различные скорости резания или шлифования требуются по физическим свойствам материалов, с которым работают. Так, высокая скорость при небольшом давлении требуется при резке твердых материалов, которые иначе могут крошиться или раскалываться. Мягкие материалы, нестойкие к действию тепла (термопласты, дерево), наоборот, требуют малой скорости:

  • керамика: 10000 об/мин;
  • металл: 8000 об/мин;
  • твердые пластики: 5000 – 8000 об/мин;
  • дерево: 3000 – 5000 об/мин;
  • мягкие пластики: менее 2000 об/мин.

Все профессиональные инструменты снабжены стабилизированным регулятором скорости, но недорогие бытовые УШМ, мощностью менее 1200 Вт, не всегда дополняются им. В этой статье поговорим о том, как сделать такой регулятор самостоятельно, чтобы уменьшить обороты.
