Штангенциркуль: измеряем правильно

Принципы измерения прибором

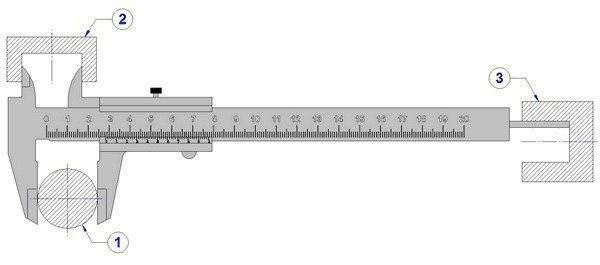

Для наружного замера разведите, а затем плотно совместите соответствующие губки. Если деталь цилиндрическая, то опытным путем найдите ее диаметр — максимальные показатели на линейке. Плоскости объекта и штангенциркуля должны совпадать. Нет смысла делать замер под углом. Затяните винт зажима и добейте неподвижности мобильной планки. Деталь можно извлечь.

Как правильно мерить штангенциркулем:

  1. Главная линейная шкала для определения целого значения в миллиметрах. На это укажет первая насечка на нониусе. Она будет находиться напротив правильного деления основной шкалы.
  2. Десятые (а в некоторых моделях и сотые) доли миллиметра также фиксирует нониус-шкала на подвижном сегменте. Для их вычисления следует отыскать места точного совпадения любых штрихов на обеих линейках. Значение шкалы на главной линейке в этом случае не имеет значения. Вам необходим порядковый номер деления на нониусе. Если это 5, то прибавьте к целой величине 0,5 мм, если 7, то 0,7 и т.д.

Важно! У стандартных приборов 10 штрихов на подвижной детали. На штангенциркулях высокоточного класса насечек на нониус-шкале вдвое больше.. Внутренние размеры заготовок, деталей, материалов измеряются подобным образом, разница — в принципе фиксации объекта

Соответствующие губки сначала сводят внутри измеряемой детали, а затем разводят до упора и зажимают в таком состоянии. Дальнейший алгоритм тот же. Для измерения глубины установите штангу перпендикулярно поверхности объекта у края отверстия. При помощи подвижной рамки выдвиньте выезжающую линейку до упора в дно. Замер выполняйте аналогично

Внутренние размеры заготовок, деталей, материалов измеряются подобным образом, разница — в принципе фиксации объекта. Соответствующие губки сначала сводят внутри измеряемой детали, а затем разводят до упора и зажимают в таком состоянии. Дальнейший алгоритм тот же. Для измерения глубины установите штангу перпендикулярно поверхности объекта у края отверстия. При помощи подвижной рамки выдвиньте выезжающую линейку до упора в дно. Замер выполняйте аналогично.

Кстати. Циферблатные и электронные штангели работают по схожему принципу. Основные величины показывает соотношение главной линейки и нулевая отметка на линейке вспомогательной. А уточняет — миллиметровый замер цифрами после запятой.

Принцип работы штангенциркуля несложен. После ознакомления с теорией попрактикуйтесь на простых объектах, проверьте калибровку на деталях с известным размером. После этого применяйте инструмент в деле.

Как измерить радиус штангенциркулем

Измерение штангенциркулем

При разметке и обработке деталей широко используется контрольно-измерительный инструмент. С простейшим из них — измерительной линейкой вы уже знакомы. Она позволяет определить размеры деталей с точностью до 1 мм. Для измерения с большей точностью (до 0,1 мм) применяют штангенциркуль. Это универсальный измерительный инструмент. С его помощью можно измерять наружные и внутренние размеры деталей и глубину отверстия.

В немецком языке штангенциркулем (Stangenzirkel) называется циркуль для начертания окружностей и дуг больших радиусов. По-немецки штангенциркуль называется Messschieber или Schieblehre — соответственно, «раздвижной измеритель» или «раздвижная линейка». Разновидность штангенциркуля, оснащённая глубиномером на профессиональном сленге называется «Колумбус» или «Колумбик». Это название произошло от «Columbus» — производителя измерительного инструмента, такой штангенциркуль массово поставлялся в СССР под этой маркой. В авиационной промышленности такие штангенциркули назывались «Маузер», по причине того что штангенциркули повышенного качества поставлялись в СССР фирмой «Маузер»

Штангенциркули бывают разных видов, они отличаются пределами и точностью измерения. На рисунке справа показан штангенциркуль ШЦ-1. Он состоит из штанги с неподвижными губками 1 и 2, по которой перемещается рамка 4 с подвижными губками 3 и 8. Рамку можно закреплять в нужном положении стопорным винтом. На штанге 5 нанесены деления, которые образуют миллиметровую шкалу. Цена ее деления—1 мм. Длина миллиметровой шкалы — 150 мм.

На подвижных губках нанесена вспомогательная шкала, называемая нониусом (рис. слева). Она разделена на 10 равных частей, а вся длина нониусной шкалы составляет 19 мм. Значит, длина каждой части равна 1,9 мм. Эта величина является ценой деления нониуса.

При измерении штангенциркулем целое число миллиметров отсчитывают по миллиметровой шкале до нулевого штриха нониуса, а десятые доли миллиметра — по шкале нониуса начиная от нулевой отметки до той риски, которая совпадает с какой-либо риской миллиметровой шкалы (рис. справа). На рисунке показаны положение шкал штангенциркуля при отсчёте размеров: а – 0,5 мм; б – 6,9 мм; в – 34,3 мм.

Перед началом измерений штангенциркулем надо осмотреть его и проверить на точность. Для этого надо совместить губки инструмента. При этом нулевые риски обеих шкал должны совпасть. Одновременно должен совместиться десятый штрих нониуса с девятнадцатым штрихом миллиметровой шкалы.

Штангенциркуль ШЦ-II (см. рис. слева) можно применять не только для измерения, но и для разметки. С его помощью наносят прямые риски от строго прямолинейных базовых кромок или поверхностей заготовок, делают засечки, проводят окружности.

Штангенциркуль является дорогостоящим и точным инструментом, поэтому бережное обращение с ним должно быть основным правилом работы. Перед началом работы штангенциркуль протирают чистой мягкой тканью, удалив смазку и пыль (особенно тщательно очищают измерительные поверхности). Нельзя очищать инструмент шлифовальной шкуркой или ножом. Измерять можно только чистые и сухие плоскости деталей, без задиров, заусенцев, стружки и царапин. Инструмент нельзя класть на нагревательные приборы и держать на солнце. Измерение следует выполнять чистыми и сухими руками.

Измеряя деталь, нельзя допускать перекоса губок штангенциркуля

Положение их обязательно фиксируется стопорным винтом.Читая показания штангенциркуля, надо держать его прямо перед глазами.Губки штангенциркуля имеют острые концы, поэтому при пользовании им соблюдайте осторожность.Штангенциркуль должен лежать на рабочем месте так, чтобы им было удобно пользоваться. На него не должны попадать стружки, опилки.После работы штангенциркуль надо протереть чистой ветошью

Ниже вы можете проверить свои умения пользования штангенциркулем.

1.Выбираете заготовку

2.Находите на шкалах штангенциркуля(справа) размер.

3.Вписываете в прямоугольник внизу полученное значение и получаете оценку вашего ответа

ШЦК — (штангенциркуль с круговой шкалой). В выемке штанги размещена рейка, с которой сцеплена шестерёнка головки, поэтому показания штангенциркуля, отвечающие положению губок, читают по шкале штанги и круговой шкале головки по положению стрелки. Это значительно проще, быстрее, чем чтение отсчёта по нониусу.

ШЦЦ — с цифровой индикацией (электронный) может измерять с точностью до сотых долей миллиметра.

Штангенциркуль – классификация и маркировка

Измерительный инструмент штангенциркуль может быть 3 видов и около 8 типоразмеров, во всяком случае, согласно отечественным нормативным документам

Причем важно, покупая любой точный инструмент, ориентироваться на стандарты, по которым его изготавливают и калибруют. На виды делят его в зависимости от индикатора измеряемого значения, с которого мы снимает искомые цифры. Это могут быть нониусные (ШЦ), циферблатные (ЩЦК) и цифровые (ШЦЦ) штангенциркули

В первом случае нам придется самим пробежаться по обеим шкалам глазами, посчитать деления и сообщить результат. Во втором случае мы увидим цифры на механической шкале с подвижной стрелкой, а вот в третьем случае нам покажут готовый результат на дисплее

Это могут быть нониусные (ШЦ), циферблатные (ЩЦК) и цифровые (ШЦЦ) штангенциркули. В первом случае нам придется самим пробежаться по обеим шкалам глазами, посчитать деления и сообщить результат. Во втором случае мы увидим цифры на механической шкале с подвижной стрелкой, а вот в третьем случае нам покажут готовый результат на дисплее.

Внутри данных видов могут разделяться еще подвиды в зависимости от конструкции и длины основной линейки. Например, можно делить инструменты по виду материала, из которых они изготовлены. Примером инструмента из твердого сплава может служить ШЦТ-I. Есть различия в устройстве губок или дополнительных приспособлениях. Так, ШЦ-I и ШЦ-III отличаются расположением губок, в первом случае оно двустороннее, а во втором – одностороннее. А вот в ШЦ-II имеется рамка микрометрической подачи, которая сделает проще разметку, если вам нужно будет переносить свои замеры на другую плоскость. Различия по типоразмерам обсуждать долго не имеет смысла, стоит лишь сказать, что чем больше линейка, тем больше погрешность полученных значений.

Фото штангенциркуля ШЦ-2, antok.by

Фото штангенциркуля, antok.by

Фото цифрового штангенциркуля, tehnoalat.rs

Фото циферблатного штангенциркуля, tehnoalat.rs

Фото цифрового композитного штангенциркуля, tehnoalat.rs

Как устроен штангенциркуль ШЦ-1

Штанга с миллиметровой шкалой. Едино со штангой сделаны неподвижные губки для измерения наружных размеров, а другая, для измерения внутренних.

Штанга со шкалой

Рамка, которая передвигается по штанге, прижимается к ней установленной внутри пружиной.

Подвижная рамка

Подвижные губки, одна из которых для наружных, а вторая для внутренних измерений неразъемно соединены с рамкой.

Нониусная шкала на рамке может состоять из 10 делений. Для штангенциркуля с точностью до 0,1мм из 20 делений для инструментов с уровнем точности до 0,05мм.

Шкала нониуса находится как на самой рамке, так и на отдельной пластине, которая крепится к рамке винтами. Это позволяет регулировать шкалу нониуса относительно шкалы штанги.

Разная шкала делений

Глубиномер, связанный с рамкой, направляется пазом в штанге, он служит для измерения глубин и удалённости уступов. Стопорный винт на основной рамке предназначен для её фиксации со штангой в любой точки перемещения.

Глубиномер и стопорный винт

Одна пара губок имеет заужение измерительных поверхностей на крайней части своей длины, а вторая пара на всей длине, что создает дополнительные возможности при измерениях.

Особенности использования штангенциркуля

Удобство и простота использования этого инструмента обуславливают его широкое применение не только в производственной сфере, но и в домашних условиях. Существует три разновидности штангенциркулей: нониусные, циферблатные и цифровые, отличающиеся своей конструкцией. Наибольшей популярностью пользуется первый вариант. Такой инструмент имеет механическую структуру, поэтому ломаться там нечему. При аккуратном обращении (необходимо беречь прибор от деформаций и ржавчины) срок его эксплуатации практически не ограничен.

Измерять штангенциркулем как микрометром, то есть до десятых долей миллиметра, позволяет шкала Нониуса. В конструкции инструмента предусмотрена возможность фиксации измеряемого объекта как с наружной, так и с внутренней стороны, благодаря чему вероятность погрешности сводится к нулю.

Что следует знать, прежде чем приступить к использованию штангенциркуля?

Перед тем как начать использовать штангенциркуль, необходимо тщательно изучить его строение. На нем можно различить следующие части:

  1. Штанга. Это та самая линейка, на которой располагаются деления размером в один миллиметр каждое. Стандартная шкала имеет длину в сто пятьдесят миллиметров или пятнадцать сантиметров. Именно такой размер максимальный может иметь измеряемая деталь. Существуют такие виды штангенциркулей, длина их штанги превышает эту отметку, и является больше пятнадцати сантиметров.
  2. Рамка подвижная штангенциркуля. При помощи этой рамки можно смело перемещать губки. Подвижная рамка дает возможность сузить или расширить губки данного инструмента до размера измеряемой детали. Благодаря винту специальному рамку подвижную можно закрепить в том месте и положении, которое точно соответствует размеру предмета, которого измеряют.
  3. Шкала с точными делениями. Благодаря этой шкале можно уточнить и выяснить размер детали, которую измеряют в виде целого и правильного числа.
  4. Губки внутренние для измерения. Благодаря этим губкам измеряют размер нужной детали внутри. Например, кружки. Губки разводят до стенки кружки, строго только внутри.
  5. Губки наружные для измерения. При помощи этих губок можно с легкостью измерить предмет снаружи. Их следует сомкнуть так, чтобы правая и левая губки очень плотно соприкасались со стенками предмета, которого следует замерить снаружи.
  6. Линейка для правильного измерения глубины – глубиномер. Данным приспособление вымеряют глубину отдельного определенного отверстия. Также глубиномер нужен для уточнений размеров разнообразных выступов, которые не получается измерить штангенциркулем.
  7. Нониус или вспомогательная шкала. Эта шкала располагается снизу относительно основной шкалы. Размер деления нониуса равняется с 1.9 миллиметров каждое. Сама шакала обладает десятью делениями. И поэтому соответственно длина всей вспомогательной шкалы равняется девятнадцати миллиметрам. Такие размеры актуальны только для штангенциркулей определенной серии. С помощью данной вспомогательной шкалы как нониус можно наиболее точно узнать размер того предмета которого измеряют с учетом до 10 части мл.
  8. Винт, он зажимает подвижную рамку инструмента. Эта часть штангенциркуля дает возможность зафиксировать подвижную рамку, для того чтобы после процесса измерения необходимой детали не потерять все имеющиеся значения.

Для того чтобы правильно измерить штангенциркулем необходимый предмет, его берут в левую руку, инструмент рекомендуется держать в правой руке. Затем внешние губки раздвигают до размера, который требует предмет, разводятся они с помощью нониуса. Так как данная вспомогательная линейка подвижна, она с легкостью может раздвинуть губки до ширины предмета, который необходимо измерить. Губки обязательно должны очень плотно соприкасаться с крайними точками измеряемой детали. После того как размер замерен, необходимо губки тщательно зафиксировать крепежным винтом. После того как это сделано, деталь можно отложить в сторону. Далее смотрят на шкалу с разметками. На ней можно увидеть точную длину самого предмета. На сколько делений (на какое именно число) в правую сторону сместится нониус или вспомогательная линейка, именно столько и будет десятых долей вмещать, размер предмета, которого замерили.

Правила эксплуатации штангенциркуля

Чтобы измерительный инструмент смог прослужить верой и правдой долгие годы, необходимо соблюдать несложные правила по его эксплуатации и хранению. Прежде всего следует избегать механических повреждений, которые могут возникнуть в результате падения или силового воздействия. Помимо этого, в процессе измерения деталей нельзя допускать перекоса губок штангенциркуля. Чтобы этого не произошло, их нужно зафиксировать в определенном положении на измеряемой детали с помощью стопорного винта.

Хранить прибор следует только в мягком чехле либо жестком футляре. Второй вариант предпочтительнее, так как сможет обеспечить защиту от случайных деформаций. Место для хранения штангенциркуля должно быть выбрано с таким учетом, чтобы туда не попадали опилки от разных материалов, пыль, вода, химические смеси и пр. Плюс к этому должна быть исключена угроза падения тяжелых предметов на инструмент.

После каждого использования штангенциркуля его необходимо тщательно протирать чистой мягкой ветошью.

Естественно, не следует забывать и о соблюдении правил безопасности при эксплуатации данного прибора. На первый взгляд он не несет никакой угрозы для здоровья, однако это не совсем так. Дело в том, что концы губок для измерения внутренних размеров достаточно острые, поэтому о них запросто можно пораниться при неаккуратном обращении. В остальном же инструмент полностью безопасен.

Как пользоваться штангенциркулем

Штангенциркуль это универсальный инструмент для определения внутренних или наружных размеров. С применением штангенциркуля вы можете получить гораздо более точные результаты измерений, чем если бы вы пользовались линейкой. Кроме того, штангенциркулем можно измерить глубину выступов и отверстий, мерительные губки можно использовать для замеров параллельности сторон различных деталей.

Наиболее распространенным является штангенциркуль ШЦ-1. На его штанге с неподвижными губками 1 и 2 перемещается рамка 4 с подвижными губками 3 и 8. Рамку можно зафиксировать в нужном месте специальным винтом. На штанге сделаны деления, образующие миллиметровую шкалу с ценой деления около 1 мм. Длина миллиметровой шкалы в этой модели 150 мм.

На подвижных губках имеется вспомогательная шкала, ее называют нониусом. Она делится на 10 равных зон, а полная длина ее шкалы 19 мм. Отсюда следует, что длина каждой части 1,9 мм это и есть цена деления нониуса.

Во время измерения миллиметры считают по миллиметровой шкале до нулевого штриха нониуса, а десятые доли по шкале нониуса от нулевой метки, до полного совпадения с насечкой по миллиметровой шкале

Перед тем как начать что-либо измерять штангенциркулем надо убедится в его точность. Для этого совмещаем губки инструмента. При этом нулевые отметки на двух шкалах должны совпасть. Также должны совместиться десятая риска нониуса с девятнадцатым штрихом на основной шкале.

Как измерить внутренний размер в детали штангенциркулем

Для того, что бы можно было измерить внутренний размер в какой-либо детали или внутренний диаметр трубы, штангенциркуль имеет дополнительные губки для внутренних измерений. Их помещают в отверстие и раздвигают до упора. В случае измерения внутренних диаметров отверстий стараются добиться максимального показания, а при измерении в отверстии параллельных сторон, наоборот — минимальных.

Существуют штангенциркули у которых губки не смыкаются до нуля и имеют собственную толщину, которая на них выбита, хотя первая риска нониуса стоит на нуле. В таких случаях необходимо к считанным показаниям по шкале нониуса прибавлять собственную толщину штангенциркуля

Как измерить глубину отверстия в детали штангенциркулем

Для этого выдвигаем линейку глубиномера из штанги и вставляем ее до упора в отверстие не допуская выхода линейки из отверстия

Как осуществить разметку штангенциркулем

С помощью штангенциркуля можно отмерить полоску с параллельными сторонами, для этого раздвигаем губки штангенциркуля ориентируясь на нужный размер, одной губкой ведем по торцу листа, а второй царапаем линию.

Так как губки штангенциркуля должны быть закалены их трудно износить.

Основные правила пользования штангенциркулем

Штангенциркуль дорогостоящий и точный прибор, поэтому с ним просто необходимо бережное обращение. Вот основные правила работы с ним:

Перед началом измерения штангенциркуль необходимо протереть чистой тряпочкой.

Ни в коем случае нельзя чистить штангенциркуль наждачной бумагой или чем-то подобным.

Измерять надо чистые и сухие плоскости деталей.

Измерительный прибор лучше не хранить на нагревающихся поверхностях или на солнце.

При измерениях не перекашивайте губки штангенциркуля. Обязательно фиксируйте их положение стопорным винтом.

Во время съема результатов измерений держите инструмент прямо перед глазами.

После окончания процесса измерения протрите штангенциркуль чистой тряпочкой и уберите в футляр.

Измерение крепежа. Размер болтов, гаек, винтов, шпилек, шплинтов

Основными параметрами, определяющими тип и размер крепежа являются: диаметр, длина и толщина (или высота). В большинстве сегодняшних русскоязычных справочников, на чертежах и в конструкторской документации используются обозначения, заимствованные из английского языка и алфавита. Так диаметр крепёжного изделия принято обозначать большой или малой латинской буквой «D» или «d» (сокращение от англ. Diameter), длину крепежного изделия принято обозначать большой или малой латинской буквой «L» или «l» (сокращение от англ. Length), толщина обозначается большой или малой латинской буквой «S» или «s» (сокращение от англ. Stoutness), высота обозначается большой или малой латинской буквой «Н» или «h» (сокращение от англ. High). Разберём особенности измерения основных типов крепёжных изделий.

Измерение болтов

Болты с метрической резьбой обозначаются в документации в формате МDxPxL, где:

  • М — значок метрической резьбы;
  • D — диаметр резьбы болта в миллиметрах;
  • P — шаг резьбы в миллиметрах (бывают крупный, мелкий и особо мелкий шаг; если шаг крупный для данного диаметра резьбы — то он не обозначается);
  • L — длина болта в миллиметрах.

Чтобы определиться с видом и размером конкретного болта необходимо визуально установить его тип, сопоставив конструкцию болта с одним из стандартов (ГОСТ, DIN, ISO) Затем, выяснив тип болта, последовательно определить все перечисленные размеры. Для измерения диаметра болта можно воспользоваться штангенциркулем, микрометром или шаблонной линейкой.


Контроль точности определённого диаметра наружной резьбы производится с помощью комплекта калибров «ПР-НЕ» (проход-непроход), один из которых должен легко навинчиваться на болт, а другой не должен навинчиваться совсем. Длину болта можно измерить с помощью тех же штангенциркуля или линейки.

Для определения шага резьбы на резьбовом крепеже обычно используется такой инструмент, как шагомер.

Также можно измерить шаг резьбы путём замера расстояния между двумя витками резьбы с помощью штангенциркуля.


Однако точность такого способа удовлетворительно подойдёт только для крупных диаметров резьб. Надёжнее измерить штангенциркулем (в крайнем случае, линейкой) длину нескольких витков резьбы (например, 10-ти) и, затем, разделить результат измерения на число измеренных витков (в примере — на 10). Полученное число должно совпадать точно (или почти точно) с одним из значений резьбового ряда шагов резьбы для данного диаметра резьбы — это справочное значение и есть искомый шаг резьбы. Если это не так, то, скорее всего, Вы имеете дело с дюймовой резьбой — определение шага резьбы требует дальнейшего уточнения. В зависимости от геометрической конфигурации болта способ измерения его длины может отличаться, и условно все болты можно разделить на 2 группы:

  • болты с выступающей головкой
  • болты с потайной головкой

Порядок измерений

Теперь о том, как работает штангенциркуль. Перед тем как начать пользоваться, необходимо подготовить устройство и измеряемую деталь: очистить поверхность от грязи, чтобы обеспечить максимальную точность. Губки нужно плотно свести и оценить размер просвета между ними. Если конструкция исправна, то он будет минимальный.

Далее подвижную рамку необходимо передвинуть так, чтобы её первая риска совпала с нулевой отметкой на шкале штанги в точности. Если не учесть это и не выполнить, то результаты не будут точными. Если не получается сопоставить эти отметки, то такой штангенциркуль неисправен и пользоваться им не рекомендуется. Лишь убедившись, что конструкция полностью подготовлена, можно начинать работать.

Измерение наружных поверхностей

Когда требуется провести измерение линейного размера, либо наружного диаметра, то последовательность использования инструмента следующая. Прежде всего, губки нужно развести, передвигая рамку. А потом плотно прижать их к противоположным поверхностям детали, которую требуется измерить, и закрепить положение рамки с помощью винта. Если измеряется наружный диаметр детали цилиндрической формы, то ее ось должна быть точно перпендикулярна плоскости рамки. Если же измеряется длина детали или изделия, то его продольная ось должна располагаться точно параллельно штанге. Эти условия необходимо соблюдать, пользуясь штангенциркулем, иначе невозможно получить точные результаты.

Измерение наружных поверхностей штангенциркулем

Измерение внутренних поверхностей

Если нужно произвести измерение диаметра отверстия, то наружные губки должны быть установлены на нуле. Их надо вставить в отверстие, которое требуется измерить. Держать штангенциркуль при этом необходимо ровно. Далее губки нужно до упора развести, так, чтобы они плотно прижались к внутренним стенкам детали. Зафиксировать их положение, пользуясь стопорным винтом. Затем снимаются показания и производятся необходимые вычисления, если использовался нониусный штангенциркуль.

Измерение внтутренних поверхностей штангенциркулем

Определение глубины

Чтобы провести замер глубины отверстия, потребуется переместить рамку и выдвинуть глубиномер. Затем вставить его до упора в отверстие, чтобы конец коснулся дна. Он должен быть расположен точно перпендикулярно поверхности измеряемой детали. Прижать к стенке. Штангу переместить в торец также до упора. С помощью стопорного винта зафиксировать положение, и вывести устройство.

Измерение глубины штангенциркулем

Замер резьбовых соединений

Штангенциркулем можно пользоваться для замера резьбовых соединительных деталей — винтов, болтов и др. Показатели диаметров резьбы определяются по выступам. С этой целью измеряемый винт или болт следует установить вертикально и зажать губками. После этого возможно определять нужные показатели.

Если требуется замерить шаг резьбы, пользуясь штангенциркулем, это производится в следующей последовательности. Сначала измеряются высота стержня и внешний диаметр детали. А затем подсчитывается число витков резьбы. Разделив длину стержня на количество витков можно получить показатель шага резьбы.

Замер резьбовых соединений штангенциркулем

Из чего состоит штангенциркуль

Основными составляющими штангенциркуля являются измерительная шкала и дополнительный элемент в виде нониуса. С его помощью удается отсчитать доли деления. Рассмотрим прибор внимательно.

В составе обычного штангенциркуля присутствуют элементы в виде:

  • штанг и подвижных частиц;
  • измерительной шкалы;
  • губки, с помощью которой проводятся внутренние измерения;
  • губки, которая позволяет проводить внешние измерения;
  • глубинометрической линейки;
  • нониуса;
  • зажимного механизма.

Схема штангенциркуля

Как видно из рисунка, главным измерительным элементом прибора является линейка, она выполняет роль штанги. Чаще всего её размер составляет 15 см. С одной стороны линейки расположены специальные зажимы, в виде губок.

Различают два варианта губок: внешние – 2, внутренние – 1

С помощью первых удается измерить геометрическую внутреннюю длину, а вторые помогают измерить предмет снаружи. Для повышения точности снятия мерок на раме имеется специальный винт, позволяющий фиксировать результаты замеров.

Нониусный штангенциркуль

Именно такой штангенциркуль чаще всего можно найти в домашней мастерской. Это самый простой механический прибор, который, однако, обеспечивать высокую точность измерений.

Нониус – это дополнительная шкала для расчётов, которая позволяет измерять доли миллиметра, каждый шаг деления составляет 0,19 мм

Циферблатный штангенциркуль и его цифровые вариации

Для того чтобы упростить процесс измерения и легко снимать показания, в электронной версии штангенциркуля нониус заменяется циферблатным механизмом. Здесь не нужно присматриваться и высчитывать показания. Всё для вас сделает электроника. Вам останется только посмотреть на данные и записать их.

Электронный штангенциркуль используется для более точных и быстрых вычислений, к примеру, специалистами для отбраковки деталей

В свою очередь цифровой штангенциркуль может проводить самостоятельные измерения, необходимо лишь зафиксировать прибор в нужном положении.
