Как правильно пользоваться краскопультом — конструкция и принцип работы инструмента

Что собой представляет и как функционирует краскопульт бытовой

Многие видели устройства для нанесения жидкого лакокрасочного материала на обрабатываемые поверхности с помощью воздуха, однако не все имеют представление, что такое краскопульт, и как работает пульверизатор для краски. Итак, независимо от конструктивных особенностей краскопультов, они имеют общий принцип действия – под давлением материал из бачка для краски подается через сопло на окрашиваемую поверхность в виде взвеси мельчайших частиц краски с воздухом

Для обеспечения качественного распыления важно знать, как настроить краскопульт

Разберемся с устройством бытового пульверизатора для краски.

Различные бытовые модели краскопульта применяют для окраски автомобилей

Аккумуляторный инструмент, пневматическое устройство и механический пульверизатор имеют похожий принцип действия и состоят из следующих частей:

  • распыляющей головки. Она имеет специальное сопло, через которое под давлением подается аэрозольная красящая смесь;
  • регулировочных клапанов. Благодаря им можно наносить слой краски разной толщины за счет регулировки количества подаваемого воздуха и материала;
  • спускового крючка. При нажатии на него открывается или закрывается магистраль подачи сжатого воздуха и краски;
  • емкости различного объема из металла или пластмассы. Бачок предназначен для заливки жидкого лакокрасочного состава;
  • устройства питания. Для работы краскопульта необходимо нагнетание воздуха, которое осуществляется у пневмоинструмента с помощью компрессора.

Принцип функционирования бытовых краскопультов осуществляется по следующему алгоритму:

  • емкость для краски снимается, заполняется необходимым количеством материала и привинчивается к пульверизатору;
  • шланг, по которому поступает воздух, крепится к рабочему инструменту и компрессорной установке;
  • в ресивер нагнетается давление, соответствующее техническим характеристикам краскопульта;
  • сжатый воздух поступает к инструменту и после нажатия на пусковую кнопку создает разрежение;
  • за счет создаваемого вакуума красящий состав поступает из бачка в воздушную магистраль;
  • регулировочными винтами, расположенными на задней плоскости устройства, регулируется расход аэрозоли;
  • смесь поступает через сопло к обрабатываемой поверхности, приобретая требуемую форму факела за счет воздушных форсунок.

Бытовые краскопульты имеют различное устройство

При увеличенной ширине струи за один проход можно покрасить большую площадь. Это удобно при нанесении чистового слоя. Вместе с тем, с помощью узкого факела можно добиться более качественного покрытия. Существуют разновидности краскопультов, для работы которых не требуется компрессор, однако принцип их действия аналогичен. При этом не нужно нагнетать давление перед включением распылителя. В устройствах с электрическим принципом действия роль компрессора выполняют встроенные нагнетатели или турбины. Рассмотрим устройство различных краскопультов.

Из чего выбирать?

Традиционно в топ-моделях таких приборов лидируют устройства, производимые известными торговыми марками (Bosch, Wagner, Германия или Stern, Австрия). Здесь играет роль не только традиционно высокое качество, но и расширенные функциональные возможности электрических краскопультов. Например, австрийский Sturm SG-9640 достаточно удобен и лёгок, снабжается двумя комплектами сопел – прямым и изогнутым, имеет вполне приемлемую цену — 4000…6000 руб.

Неплохой вариант электрического краскопульта – модель Bosch PFS65, которая подходит для выполнения работ средней интенсивности. Поток краски хорошо и удобно регулируется, а наличие возможного засорения иглы устраняется наличием фильтра. Цена устройства – до 8000 руб.

Из отечественных агрегатов более всего функционален Зубр ЗПКЭ-120. Он имеет, в частности, антикоррозионное покрытие распыляющего насоса, а потому пригоден для работ с водными составами. Цена такого электрокраскораспылителя 3000…4000 руб.

Электрический краскопульт удобен и функционален в работе с любыми окрашиваемыми поверхностями. Издаваемый им при работе шум не выше, чем у его пневматического собрата, а производительность и удобство применения – даже выше.

Для нанесения краски, лака или грунтовки ровным слоем используется специальное малярное оборудование – краскопульт. Аппарат подбирается для работы с разными составами, с большими и маленькими площадями. При правильном использовании инструмента и верном подборе краски поверхность получается ровной и гладкой. Выбор нужной разновидности краскопультов зависит от профессионализма мастера, вида работы и стандартов качества покраски.

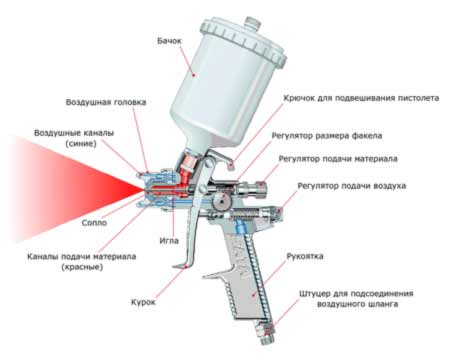

Как работает краскопульт пневматический — подробное описание

Принцип работы пульверизатора основывается на обдувании сжатым воздухом вытекающего из сопла покрасочного материала. Воздух при соединении с жидким составом краски осуществляет перенесение на окрашиваемую поверхность. Такой способ соединения и перенесения краски на поверхность позволяет осуществить равномерное ее распределение. Равномерность распределения покрасочного материала зависит от давления сжатого воздуха.

Здесь важно понимать, что чем больше давление сжатого воздуха, тем соответственно мельче будут капли краски. Это отражается на качестве нанесения слоя краски

Именно поэтому, чтобы добиться максимально эффективного и аккуратного нанесения краски через пульверизатор, важно уделить внимание величине давления воздуха. Далее рассмотрим подробное описание принципа работы пневматического пистолета:

В нижней части рукоятки пульверизатора находится штуцер, посредством которого инструмент соединяется с компрессором
В рукоятке имеется канал, по которому проходит воздух, и заполняет воздушную камеру. Эта камера находится возле нижнего регулировочного винта
В камере стоит регулирующий клапан, посредством которого осуществляется настройка давления воздуха. Если на инструменте отсутствует регулятор давления воздуха, то ограничительного клапана также нет
Из камеры воздух под соответствующим давлением поступает дальше по каналам пистолета, что происходит при нажатии оператором на курок. Курок соединяется с воздушной камерой посредством штока, который воздействует на пропускной клапан, тем самым открывая подачу воздуха
Чем сильнее нажимается курок, тем больше величина давления. Именно поэтому курок можно называть регулирующим
Воздух из камеры по каналу поступает в еще одну регулируемую камеру. Ее предназначение заключается в том, чтобы сформировать размер факела. Путем перемещения регулятора происходит открытие первого или второго канала. В зависимости от выбранного канала, формируется размер факела
Из этой камеры воздух проходит по распылительному каналу, и поступает на средний ряд распределительного кольца пистолета
Выходя из отверстий, воздух проходит через круглые отверстия среднего ряда дюзы
Из среднего ряда дюзы воздух передается на головку, и выходит наружу через отверстия, которые расположены ближе к соплу подачи материала. В результате получаем круглый по форме и маленького размер факел
Если регулятор размера факела установить в положение «max», то воздух будет проходить не только по первому, но и второму каналу, и перемещаться через средние и крайние отверстия дюзы
Сжатый воздух выходит через крайние и средние отверстия форсунки (их еще называют рогами), тем самым формируя сплющенный (плоский) по форме факел большого размера
Материал подается из специальной емкости, которая не обязательно должна находиться сверху. Емкость может быть снизу или сбоку, но самый распространенный вариант, когда бачок находится сверху
Краска при заполнении бачка по каналу поступает в специальную камеру, заполняя ее
Ее подача из камеры к соплу осуществляется при открытии клапана в виде запорной иглы, который управляется курком
При нажатии на курок происходит одновременная подача воздуха и лакокрасочного материала к форсункам пистолета

При этом важно знать, что курок имеет два положения. Первое положение называется нажатием до половины, при котором осуществляется подача воздуха по каналам, и выход его через отверстия воздушной головки

При более сильном нажатии курка происходит открытие клапана для подачи материала
Чем дальше игла отходит от канала, открывающего доступ к отверстию сопла, тем выше скорость распыления краски, а также больше расход. Регулировка осуществляется при помощи винта настройки подачи материала

В результате происходит следующее — выходящий из центрального отверстия сопла материал подхватывается сжатым воздухом, выходящим из отверстий форсунки, и переносится на направленную поверхность. Капли краски настолько мелкие, что она ложится максимально ровно и гладко.

Надо также отметить, что далеко не все краскопульты имеют регулятор давления воздуха. На таких инструментах регулировка осуществляется при помощи винта на дополнительно подключаемом редукторе или на компрессоре.

Это интересно! Краска из отверстия сопла вытекает не автоматически, а за счет разрежения, формирующегося от давления сжатого воздуха, выходящего через отверстия воздушной камеры.

https://youtube.com/watch?v=_-FRMq0HcmQ%3F

Как работает пневматический краскопульт?

В крас­ко­пуль­те есть два раз­де­лён­ных кана­ла: один для воз­ду­ха, дру­гой для крас­ки. При нажа­тии кур­ка, сна­ча­ла задей­ству­ет­ся воз­дух, а потом ото­дви­га­ет­ся игла и начи­на­ет выхо­дить крас­ка. Таким обра­зом, крас­ка про­хо­дит через сопло и сра­зу вза­и­мо­дей­ству­ет с воз­ду­хом. В боль­шин­стве совре­мен­ных крас­ко­пуль­тах, кото­рые при­ме­ня­ют в кузов­ном ремон­те, сме­ши­ва­ние крас­ки с воз­ду­хом про­ис­хо­дит сна­ру­жи покра­соч­но­го писто­ле­та, меж­ду дву­мя высту­па­ю­щи­ми частя­ми воз­душ­ной голов­ки (крас­ко­пуль­ты с внеш­ним сме­ши­ва­ни­ем).

Что про­ис­хо­дит, когда курок крас­ко­пуль­та нажи­ма­ет­ся? Курок дей­ству­ет в двух ста­ди­ях. При началь­ном нажа­тии на курок откры­ва­ет­ся воз­душ­ный кла­пан, через кото­рый идёт сжа­тый воз­дух. Если про­дол­жать нажи­мать на курок, то нач­нёт ото­дви­гать­ся назад игла, поз­во­ляя лако­кра­соч­но­му мате­ри­а­лу течь через дюзу.

Если курок начать отпус­кать, сна­ча­ла пре­кра­ща­ет­ся поток крас­ки, а потом пере­ста­ёт идти воз­дух. Таким обра­зом, задерж­ка рас­пы­ле­ния крас­ки, при началь­ном нажа­тии на курок, обес­пе­чи­ва­ет рас­пы­ле­ние крас­ки сфор­ми­ро­ван­ным факе­лом. Так­же и при отпус­ка­нии кур­ка, крас­ка пере­ста­ёт рас­пы­лять­ся, остав­ляя след пол­но­стью сфор­ми­ро­ван­но­го факе­ла.

Что собой пред­став­ля­ют крас­ко­пуль­ты с внеш­ним сме­ши­ва­ни­ем. В этих покра­соч­ных писто­ле­тах сме­ши­ва­ние воз­ду­ха с крас­кой про­ис­хо­дит сна­ру­жи воз­душ­ной голов­ки. Они исполь­зу­ют­ся для рас­пы­ле­ния всех видов лако­кра­соч­ных мате­ри­а­лов.

A — Воз­душ­ная голов­ка, B — Окра­соч­ная голов­ка с соплом, C — Игла, D — Пру­жи­на, воз­вра­ща­ю­щая иглу, после отпус­ка­ния кур­ка, E — Регу­ля­тор пода­чи крас­ки, кото­рый огра­ни­чи­ва­ет ото­дви­га­ние иглы, при нажа­тии на курок крас­ко­пуль­та.

Важные характеристики при выборе

Есть немало параметров, на которые нужно обратить внимание при выборе краскораспылителя. От них зависят качество обработки поверхностей, удобство и срок службы прибора

Материал корпуса

Пистолеты краскопультов, работающих за счет низкого давления, изготавливаются из пластика. Этот материал используется и в электрических, и в механических моделях. Применение пластика помогает снизить вес пистолета, делая работу с ним комфортной. Краскораспылители с высоким рабочим давлением, достигающим 6 бар, имеют пистолеты из металлических сплавов. Они более устойчивы к механическим повреждениям.

Диаметр сопла

То, какой диаметр дюза имеет, влияет на возможность распыления материала высокой вязкости. Он достигает 6 мм. Размер сопла подбирается с учетом вязкости материала и степени его зернистости. В некоторых моделях диаметр сопла регулируется.

Размеры и вес

Электрические краскораспылители в среднем весят 1,5-2 кг. Их длина составляет 250-300 мм. Компактные габариты обеспечивают комфортность выполнения работ. Пневматические устройства весят 0,25-1,6 кг. Длина пистолета у них составляет 120-250 мм. Вес механических распылителей – 1,5-4 кг. Габариты зависят от модели и производителя.

Технология распыления

Пневматические модели отличаются технологией распыления. Краскопульты с маркировкой HP имеют высокое выходное давление, составляющее 1,2-15 атм., и входное 2,5-5 атм. Они помогают быстро и равномерно наносить красящий состав. Модели с маркировкой МР выдают среднее выходное давление.

Пневматические краскопульты, работающие с использованием низкого давления, имеют в технической документации пометку HVLP. Кроме того, есть модели, являющиеся симбиозом 2 предыдущих. Их помечают английской аббревиатурой LVLP.

Высота мощности

Мощность влияет на способность инструмента справляться с густыми красящими составами. Этот показатель сильно различается у разных моделей краскопультов. Одинаковые показатели у приборов разных классов не значат, что они будут справляться с красящим составом схожим образом. Так, безвоздушные краскораспылители с мощностью 100 Вт хорошо распыляют даже краски, отличающиеся высокой вязкостью. При этом воздушные типы с той же мощностью имеют низкую производительность.

Плюсы окрашивания стен краскопультом

Краскопульт – оборудование, которое состоит из компрессора, ресивера и дополнительных элементов. Компрессор подает сжатый воздух и выталкивает краску из сопла пистолета. Пистолет имеет бачок для краски вверху или внизу. Есть модели, у которых бачок больше и является отдельным элементом. Краска проходит через сопло ресивера и наносится на поверхность. В этом и заключается принцип работы любого краскопульта. На фото ниже – конструкция пистолета:

Преимущества перед валиком и кисточкой:

  1. Качество нанесения. Слой получается ровным, тонким, без потеков и видимых переходов.
  2. Снижение расхода лакокрасочного материала. Удивительно, но материала уходит на 20–40% меньше.
  3. Можно использовать краскопульт для побелки, нанесения лака, антисептика или финишной шпаклевки, а не только для лакокрасочного материала.
  4. Идеальная поверхность. На стенах не образуется потеков, не остается волосков от кисточки и видимых полос. Правда, чтобы получить максимальное качество покраски, нужно уметь работать с краскопультом.
  5. Высокая скорость выполнения работ. Устройство используется для отделки больших зданий не зря, ведь работу можно выполнить в несколько раз быстрее. Нанесение краски автоматизировано, остается только управлять соплом, нанося слой.

Инструмент предназначен в большей степени для окрашивания габаритных помещений или целого комплекса. Если нужно обработать только одну небольшую комнату или квартиру, нерационально покупать для этого дорогостоящее оборудование. К тому же, нужно научиться правильно работать с ним.

Эксплуатация

Обслуживание инструмента сводится к его своевременной промывке. Не стоит выбрасывать инструкцию, если ранее не доводилось сталкиваться с конструкцией распылительного пистолета – там указан порядок сборки.

Поверхностной промывки краскопульта недостаточно. Его придется разбирать каждый раз при смене краски или завершении дневного цикла работ.

Разбор и чистка пошагово:

  • Открутите съемный бак для краски, промойте его щеткой с теплой водой и просушите. Непросохшая емкость изменяет вязкость краски, возможно некорректное нанесение.
  • Открутите фиксирующую головку, которая удерживает сменное сопло.
  • Необходимо вынуть съемные элементы. В зависимости от модели это: сопло, пластиковая накладка, металлический стержень, пластиковая трубка для забора краски.

Если устройство долго использовалось без чистки, часть элементов будет «склеена» – аккуратно подденьте их острым предметом для разблокировки.

  • Все детали тщательно промываются и просушиваются. Оптимальна продувка компрессором.
  • По завершении промывки пистолет собирается в обратном порядке. Не стоит перекручивать детали – часто пластиковые элементы не выдерживают излишнего нажима.

Щетка для чистки не должна быть грубой во избежание царапин и забивания сопла. Металлические вариации также неуместны.

Независимо от того, какой распылитель используется, необходимо использовать средства индивидуальной защиты. Обычные строительные перчатки, респираторы и очки справляются с этой задачей.

После применения инструмента нужно проветрить помещение. В случаях, когда это невозможно (свежие обои, например), дождитесь, пока взвесь раствора осядет на пол. Не стоит работать в помещении, пока в нем не осядет легкий туман из краски.

Устройство краскопульта

Стандартный комплект распылителя состоит из следующих элементов:

  • Корпус алюминиевый устойчив к растворителям и токсичной среде.
  • Баллон с краской металлический или пластиковый.
  • Уплотнительная игла.
  • Насадка конической формы – в некоторых моделях встречаются несколько сопел для более эффективного распыления. Изготавливается из латуни или бронзы.
  • Винт, регулирующий подачу краски.
  • Винт, регулирующий подачу воздуха.

Баллон с краской размещается сверху и снизу пистолета. Емкость бачка обычно не превышает 1 л. Устройство краскопульта с верхним бачком выглядит так:

  • После легкого давления на курок воздух начинает поступать в баллон.
  • Дальнейшее нажатие воздействует на уплотнительную иглу, которая, приняв другое положение, открывает доступ жидкости.
  • Напор воздуха вызывает перемещение краски в распылитель и ее дальнейший выброс наружу.

Насадка (сопло) имеет разный диаметр. Чем он меньше, тем точнее краска распределяется по поверхности, что позволяет маскировать незначительные размеры изделия. Чем сопло шире, тем больше капли краски и, следовательно, масштабней поле распыления.


комплектация краскопульта

Насадка с крупным отверстием необходима, когда красящее вещество густое. Идеальным вариантом считаются краскопульты со сменной насадкой. Но не только соплом можно регулировать уровень подачи краски. Эту функцию выполняет и боковой винт, которым можно легко изменять силу давления краски и воздуха.

Порядок работы с краскопультом

Окрашивание поверхности с использованием электрического или пневматического краскопульта осуществляется в следующей последовательности:

  • Подготовка основания. На этом этапе поверхность очищается от старого слоя краски, ржавчины, штукатурится, грунтуется, обезжиривается, сушится. Выполняются другие подготовительные работы, порядок и продолжительность которых оцениваются в индивидуальном порядке.
  • Приготовление раствора краски. Вязкость состава подбирается согласно рекомендациям производителя инструмента. Вязкость должна соответствовать диаметру сопла.
  • Осмотр и сборка краскопульта и пробное окрашивание с оценкой качества полученной поверхности.
  • Основной этап нанесения краски.
  • Чистка инструмента. Ответственный момент, игнорирование которого приведёт к негодности краскопульта.

Что потребуется для ремонта

Вне зависимости от принципа работы красящего механизма, прежде чем приступить к диагностике и устранению неисправностей, надо приготовить следующие инструменты и запчасти:

  • набор гаечных ключей различного размера;
  • плоскогубцы;
  • отвертку;
  • ремкомплект и другие наборы запчастей.

Магазин запчастей для ремонтно-строительной техники сможет предложить несколько вариантов ремкомплектов для устранения неполадок у пульверизаторов. Это может быть:

  1. Стандартный ремкомплект, состоящий из нескольких болтов и резиновых уплотнителей (такими наборами для ремонта лучше запастись заранее из-за того, что уплотнители под воздействием красящих веществ быстро приходят в негодность).
  2. Специализированный ремкомплект. В набор входят запчасти для краскопультов, необходимые для устранения определенной неполадки или замены вышедшей из строя детали.

Читать также: Принцип работы проволочного электроэрозионного станка

Частые вопросы

Как можно определить недостатки пульверизатора на глаз? Основные недостатки краскопульта трудно определить визуально. Не опробовав распылитель в работе, вы не сумеете определить простоту регулировки формы факела или долговечность эксплуатации. Также трудно определить качество пластикового бачка, поэтому мы рекомендуем выбирать краскопульты с металлическим (алюминиевым) резервуаром. При осмотре в магазине откажитесь от покупки моделей с винтовыми соединениями, укрепленными клеем. Не выбирайте тяжелые модели, краскопульты с неудобной ручкой. Нежелательны и пластиковые регуляторы.Как вы относитесь к китайским краскопультам? Многие автолюбители избегают оборудования с шильдиком «Сделано в Китае» или упоминания о китайском производстве краскопульта. При этом вы забываете, что масса европейских компаний перенесла производство в Китай в поисках дешевой рабочей силы. Так поступили немецкая компания SATA, американско-британский концерн DeVILBISS. Из известных производителей самостоятельно продолжает выпускать оборудование в Европе итальянский бренд WALMEC. На китайских производствах используются фирменные конструкции и технологии, многие ответственные комплектующие поставляются европейскими поставщиками. Избегать стоит только откровенных подделок.

Можно ли у вас заказать художественную аэрографию? Художественная аэрография не относится к профильным направлениям нашего автосервиса. Если вы закажете у нас кузовной ремонт с покраской и захотите украсить капот или двери машины ярким рисунком, мы найдем для этой работы опытного мастера и договоримся с ним о льготных расценках для нашего заказчика.

Какие есть нестандартные маркировки головок? Кроме стандартных маркировок оптимизированных систем распыления, некоторые производители используют собственные цветовые обозначения на воздушных головках и регулировочных винтах. Так, итальянский бренд WALMEC маркирует систему двойного распыления синим цветом. Оригинальные буквенные маркировки компании используют для собственных патентованных технологий. К ним относятся обозначения RP (использует компания SATA), HTE (применяется у моделей WALMEC). Тайваньская компания AURITA использует аббревиатуру LVMP.

Есть ли смысл покупать профессиональный аппарат для гаражного ремонта? Основным недостатком профессиональных краскопультов для любительских ремонтов будет высокая цена. Для того чтобы окупить стоимость распылителя и компрессора, вам будет нужно полностью покрасить свою машину пять или семь раз. Такая покупка имеет смысл, если вы планируете заниматься частной покраской за деньги. Для всех остальных ситуаций вам будет гораздо проще приехать, к примеру, в наш автосервис, где вы можете недорого заказать качественную локальную покраску самостоятельно отремонтированных деталей или полную перекраску кузова, ну, или в любой другой сервис, где все сделают по уму.

АВТОкапитан:

05.05.2018

` 1689

★★★★★

Как правильно выбрать краскопульт

Мы рассмотрели особенности каждого из видов оборудования. Теперь становится понятно, что одного универсального и самого лучшего варианта изделия просто нет. Все они хороши в чем-то своем. К тому же учитывается объект, который нужно окрасить. К примеру, зачем покупать дорогостоящий пневматический инструмент для окрашивания забора или сельхозпостройки на даче, если лучше сделать выбор в пользу бюджетного электрического краскопульта или вовсе ручного.

Выбирая инструмент, следует учитывать такие параметры:

  1. Тип устройства (воздушный, безвоздушный).
  2. Рабочая мощность.
  3. Вид покрытия.
  4. Вязкость, при которой может работать.
  5. Производительность.
  6. Диаметр сопла.

Рассмотрим несколько лучших недорогих воздушных изделий:

  1. Модель Hammer PRZ150A – около 3 тыс. руб.
  2. Модель Энергомаш КП-9660Р – около 2,9 тыс. руб.
  3. Модель Bosch PFS 55 – около 4,8 тыс. руб.
  4. Модель Hammer PRZ600 – около 3,6 тыс. руб.

Лучшие профессиональные воздушные распылители:

  1. Модель WAGNER W867E All-Spray – около 19,5 тыс. руб.
  2. Модель Bosch PFS 65 – около 6 тыс. руб.

Лучшие безвоздушные распылители:

  1. Модель WAGNER ProjectPro 119 – около 56 тыс. руб.
  2. Модель WAGNER ProjectPro 117 – около 39 тыс. руб.
  3. Модель ФИОЛЕНТ КР1-260 – около 2 тыс. руб.
  4. Модель ЭНЕРГОМАШ КП-96120 – около 1,5 тыс. руб.

Что делать с краскопультом перед работой

Перед тем как красить краскопультом какие-либо поверхности, инструмент требуется настроить. Эту процедуру нужно выполнять после наполнения бачка краской или лаком

При этом важно плотно закрыть крышку

Для настройки приспособления рекомендуется сделать следующее:

  • Отрегулировать потоки воздуха и краски. Для этого инструмент нужно подвесить вертикально и направить на газетный лист.
  • Надавить на курок и дождаться появления подтеков на листе.
  • Отрегулировать распылитель и поводить устройством в разные стороны, чтобы получить равномерный слой.

Перед работой устройство требуется правильно настроить
