Как пользоваться микрометром

Виды микрометров по способу индикации

По способу индикации микрометры делятся на 4 вида.

Аналоговые микрометры

Эти приборы наименее функционыльны, просты в исполнении и стоят недорого. Их главное преимущество — максимальная надежность. Если вы уроните прибор, его точность можно без проблем восстановить при помощи настройки и калибровки.

Фотография №12: аналоговый микрометр

Лазерные микрометры

Это наиболее современные, точные и дорогие представители измерительных приборов данной категории. В быту практически не используются. Требуют пристального ухода и тонкой настройки. Замеры проводятся на основании отклонений лазерных лучей.

Фотография №13: лазерный микрометр

Цифровые микрометры

Для замеров используется все тот же винт (как и у аналоговых моделей). Однако показания выводятся в виде точных цифр на специальных дисплеях.

Фотография №14: цифровой микрометр

Рычажные микрометры

Такие модели лучше аналоговых за счет отсуствия необходимости встматирваться в шкалы для фиксации показаний.

Фотография №15: рычажный микрометры

Описание прибора

Необходимость в приборе для особо точных измерений появилась в 15-16 веках с развитием огнестрельного оружия и артиллерии. Необходимость особо точного изготовления стволов аркебуз и пушек требовало специальных устройств. Первые подобные измерительные приборы появились в середине 16 века (их активно использовали для прицельных приспособлений артиллерии, а в 18 веке прицелы и орудия были доведены до совершенства русским инженером, генералом и ученым Шуваловым), а первый микрометр, который выглядел аналогично современным, появился в конце первой половины 19 века. В далеком 1848 году французский инженер Жан Луи Пальмер запатентовал первый микрометр.


Зубомерный микрометр используется для определения длин общей нормали у колес зубчатых.

Микрометр – прибор для измерений с высокой точностью. Используется во всех отраслях производства, на участках, где требуется особая точность измерений. Погрешность микрометра достаточно мала и составляет от 1 до 8 мкм (микрометров). Название прибора произошло от точности его измерения, поскольку 1 микрометр – это одна тысячная миллиметра. Существуют микрометры и с большой долей погрешности, но они используются, в основном, для обучения студентов и школьников в школах с техническим уклоном.

На сегодняшний день есть несколько видов микрометров и несколько способов измерений. Несмотря на свой почтенный возраст и различные виды конструкция прибора остается практически неизменной.

Большинство микрометров состоят из болта и гайки. Микрометр имеет зажим для детали, который имеет пятку (неподвижный упор) и винт микрометрический (подвижный упор), который вращается в специальной втулке. Втулка вращается на специальной ручке (иногда ее называют стеблем), на которой нанесена шкала деления. Практически все приборы имеют специальные накладки на рукояти, чтобы движения рук не влияли на точность измерения. Усилие при вращении рукояти обеспечивает трещетка.

Более точные приборы имеют размеченную шкалу со стрелкой, а самые точные электронные – электронное табло. О типах микрометрах и из достоинствах и недостатках речь пойдет ниже.

Как измерять микрометром: инструкция пользования типовыми, рычажными, электронными моделями

Все зависит от варианта фиксации показателей. В случае со стандартными аналоговыми инструментами необходимо сложить все полученные параметры со стебля и барабанов. Естественно, такие результаты максимально неточные, так как определяются «на глаз», а погрешности при этом могут быть значительными.

Гораздо меньше проблем с цифровыми и лазерными приборами, ведь они считывают габариты автоматически и на дисплее показывают конечные значения. Здесь уже не ошибешься и при отсутствии опыта. Хотя гораздо чаще они применяются именно профессионалами, занятыми в НИИ и лабораториях, так как стоят сравнительно дорого для бытовой покупки.

Типы микрометров

В зависимости от назначения и конструкции различают приборы следующих типов:

  • МК — наиболее известные микрометры гладкие. Применяются для измерения наружных размеров.
  • МЛ — листовые. Предназначены для измерения толщины листов и лент. Снабжены циферблатом.
  • МТ — трубные. Предназначены для измерения толщины стенок труб.
  • МЗ — зубомерные. Позволяют измерять общие нормали цилиндрических зубчатых колес. Это важный вид контроля качества изготовления зубьев.
  • МГ — микрометрические головки. С их помощью измеряют перемещение.
  • МП — микрометры, предназначенные для измерения толщины проволоки.

Как пользоваться микрометрами?


недопущения преждевременного истирания

Пятка чуть-чуть прижимается к поверхности детали и выполняется вращение микрометрического винта при помощи специальной трещотки до момента его соприкосновения с поверхностью измеряемого предмета. Трещотку используют с целью контроля усилий натяжения – обычно выполняется зажим винта до 2–4 щелчков трещотки. Микрометрический винт фиксируется при помощи стопорного механизма, для того чтобы не произошло изменений показаний, во время считывания данных, полученных на шкале.

Во время использования микрометра он должен удерживаться за скобу таким образом, чтобы шкала на стебле была хорошо видна и снятие замеров ничем не затруднялось.

В процессе измерения круглых заготовок, поверхности прибора должны располагаться в диаметрально противоположных частях детали. При этом, с одной стороны, прижимают пятку, а вращение трещотки микрометрического винта происходит с постоянным контролем и выравниванием прибора в нескольких направлениях – осевое и радиальное. После измерений нужно выполнить проверку инструмента по эталону.

Для вычисления размеров измеряемой детали складывают показания снятые с каждой шкалы: двух разметок на стебле и одной барабанном механизме. Верхняя часть шкалы на стебле предназначена для получения данных в мм. В свою очередь, нижняя шкала, предназначена для снятия половины миллиметра, при этом в случае её смещения в правую сторону к основному значению добавляют 0,5 мм. Ну и в заключение добавляются данные снятые со шкалы на барабане. Одна метка шкалы на барабанном механизме соответствует показанию в 0,01 мм.

Измерения с помощью цифровых микрометров

Они используются для измерения размеров длины, диаметра или толщины с отображением результата на электронном дисплее. Цифровые микрометры доступны для эксплуатации в большом количестве разных размеров. Обычно имеется от 0 до 25 мм (от 0 до 1 дюйма), от 25 до 50 мм (от 1 до 2 дюймов), от 50 до 75 мм (от 2 до 3 дюймов) и от 75 до 100 мм (от 3 до 4 дюймов) микрометров.

Подготовка измерений:

  • Шаг 1: Очистить измерительную поверхность измеряемого предмета чистой тканью.
  • Шаг 2: Очистить все измерительные поверхности цифрового внешнего микрометра чистой тканью.
  • Шаг 3. Полностью закрыть цифровой внешний микрометр.
  • Шаг 4: Поверните барабан, чтобы убедиться, что линия 0 полностью выровнена с линией на шкале. Если используется 25−50 мм, от 50 до 75 мм или микрометры с большим диапазоном, необходимо будет применить соответствующий для калибровки перед измерением. Например, необходимо использовать 25 — миллиметровый для калибровки цифрового микрометра с 25 до 50 мм.
  • Шаг 5: Включите кнопку ON / OFF цифрового микрометра. Если он читает 0, вы можете начать измерение. Если он не читает 0, отрегулируйте трещотку до тех пор, пока он не будет читать 0.
  • Шаг 6: Включите кнопку mm / in цифрового внешнего микрометра, а затем выберите нужную систему единиц по своему усмотрению.

Для того чтобы понимать, как правильно пользоваться микрометром, нужно выполнить:

  • Шаг 1: Открыть устройство, вращая барабан.
  • Шаг 2: Поместите измеряемый элемент в цифровой микрометр. Убедитесь, что устройство перпендикулярно измеряемым поверхностям.
  • Шаг 3: Поверните стопор трещотки, пока винт не будет контактировать с предметом измерения. Не зажимайте прибор плотно на заготовку. Используйте только достаточное давление до остановки трещотки, чтобы изделие могло просто поместиться между пяткой и винтом. Вообще говоря, можно вращать храповой механизм трещотки на три круга после того, когда винт прикоснётся к предмету измерения.
  • Шаг 4: Зафиксируйте зажим на цифровом внешнем микрометре, чтобы убедиться, что цифры больше не могут измениться.

Можно также получить показания, читая метки на шкалах измерителя. Обычно пользуются в основном данными с большого ЖК — дисплея цифрового микрометра, потому что оно является более точным. Инструкции по техническому обслуживанию цифрового прибора:

  1. Не забудьте выключить его после завершения измерения, чтобы продлить срок службы и предотвратить ремонт.
  2. Никогда не применяйте давление на любой части устройства, опасаясь повредить цепь.
  3. Очистите измерительную поверхность прибора сухой и чистой тканью, надо разобрать батарею и положить её в сухом месте, если прибор долгое время простаивает.

В качестве заключения

Чистота и бережное отношение — залог долговременного сохранения микрометром своих показателей точности и достоверности измерений. Прибор всегда хранят в комплектном футляре. Процедуры калибровки и установки нуля проводятся в обязательном порядке перед началом важных измерений. Или периодически, в качестве превентивной меры для сохранения характеристик точности прибора.

Важно! Микрометр нельзя ронять, вне зависимости от его класса. Прибор не должен подвергаться действию вибраций

Его следует защищать от перепадов влажности, использовать только в пределах рекомендуемого температурного диапазона. При переходе из холодного в теплое помещение, прибор должен пройти акклиматизацию.

Правила эксплуатации микрометра всегда изложены в инструкции по его использованию. И следовать им нужно обязательно, чтобы гарантировать постоянный уровень точности измерений.

Настройка прибора на ноль

Когда микрометр перед измерением уже показывает минимальное значение, т. е. горизонтальная линия не совпадает с «0» на барабане, его необходимо отрегулировать. Для этого в каждом микрометре используется специальный зажим. Чтобы сделать настройку, закрутите его в сторону винта и вставьте отвёртку в отверстие зажима. Это не потребует больших усилий, чтобы повернуть зажим, который закрепит винт, и он тогда никогда не будет двигаться сам по себе. Более крупные устройства поставляются с эталоном для проверки правильности калибровки. При проверке обязательно нужно держать его между пяткой и винтом, слегка править и вращать барабан пальцами, аккуратно поворачивая его, когда он зажимается.

Со временем измерительные поверхности могут изнашиваться, что увеличивает расстояние между двумя измерительными частями, поэтому нужна регулировка:

  1. Поместить чистый лист бумаги между винтом микрометра и пяткой.
  2. Закрутить барабан на конце до тех пор, пока он не будет слегка зажимать бумагу.
  3. Медленно вытащить бумагу, чтобы очистить внутренние поверхности пятки и винта.
  4. Затянуть барабан немного, чтобы полностью закрыть прибор.
  5. Убедиться, что поверхность винта находится в контакте с пяткой.
  6. Сравнить индексную линию на шкале с нулевой линией. Если две линии не совпадают, отрегулируйте прибор.

Порядок проведения измерений микрометром

Рабочие поверхности микрометра разводят на величину чуть большую, чем размер измеряемой детали, иначе при работе можно её поцарапать. Дело в том, что торцевые поверхности пятки и микрометрического винта имеют высокую твердость для устойчивости к истиранию.

Пятку слегка прижимают к детали и вращают микрометрический винт с помощью трещотки до соприкосновения его с измеряемой поверхностью. Трещотка служит для регулирования усилия натяга – делается обычно 3 – 5 щелчков. Положение микрометрического винта фиксируют с помощью стопорного устройства для того, чтобы не сбить показания при считывании значений со шкалы.

В процессе работы с микрометром его следует держать за скобу таким образом, чтобы была видна шкала стебля, и показания можно было снять на месте.

При измерении диаметра вала, измерительные поверхности нужно выставлять в диаметрально противоположных точках. При этом пятка прижимается к валу, а микрометрический винт, который медленно вращают трещоткой, последовательно выравнивается в двух направлениях: осевом и радиальном. После работы необходимо проверить точность инструмента с помощью эталона.

Читать также: Бензопилы штиль модельный ряд

Как откалибровать прибор и проверить его точность

Микрометр относится к классу приборов, которые необходимо проверять на точность калибровки перед каждым использованием

Важно понимать, что иногда даже переноска микрометра без чехла или встряхивание его может сбить шкалу измерений. Что это значит? И как понять, что прибор настроен правильно? Разберёмся поэтапно

Прежде всего, протираем поверхность губок пятки. Делать это можно только с помощью тонкого листа бумаги. Для этого сводим пятки друг с другом и зажимаем лист между ними с небольшим усилием, чтобы он не выпадал

Потом аккуратно вытаскиваем его (важно, чтобы лист не порвался). Таким образом, можно очистить рабочие поверхности от пыли и жира

Далее полностью закручиваем зажимный винт и смотрим, совпадает ли нулевая отметка на барабане с горизонтальной риской на стебле. Если отметки не совпадают – проводим калибровку прибора

Иногда для проверки точности калибровки у некоторых типов микрометров (чаще всего микрометра с диапазоном измерений 25-50, 50-75 мм), а также электронных и лазерных приборов используют эталонные образцы, размеры которых точно известны.

Главное условие − правильно закрепить деталь в тиски, чтобы эталон показал точные размеры

Далее полученные данные сравнивают с теми, которые соответствуют эталону, и в случае необходимости производят дополнительную настройку прибора.

Конструкция и принцип работы устройства

Задача, которую решает микрометр, заключается в измерении размеров объекта с точностью до сотых и даже тысячных долей миллиметра. Самая простая область применения такого прибора — изготовление вырубных форм для металла и других твердых материалов. Для эффективной работы штампа необходим минимальный зазор между его движущимися частями.

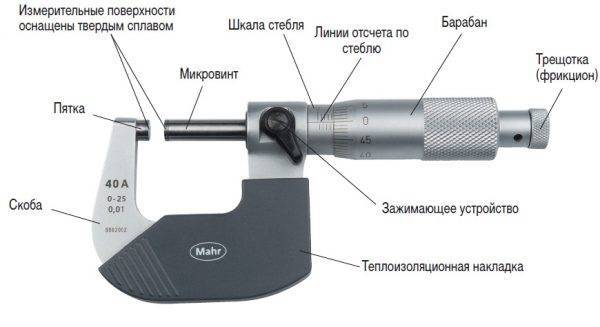

Устройство микрометра довольно простое.

  1. Жесткая и прочная скоба, внутри которой фиксируется объект измерений. Разные виды микрометров могут предназначаться для работы с заготовками тех или иных габаритов.
  2. Пятка скобы, тщательно закрепленный элемент из закаленного металла, не подверженного деформации. Сплав подбирается так, чтобы обеспечивать минимально возможные уровни температурных расширений в пределах допустимого диапазона использования прибора.
  3. Подвижная измерительная губка. Этот элемент мобилен, работает как средство предварительной фиксации детали. На нем также нанесена основная размерная шкала, обычно в миллиметрах. Разметка двухдиапазонная, отмечены не только целые шаги измеряемой величины, но и их половинные значения.
  4. Позиционный зажим, служит фиксатором подвижной губки для начала точных измерений. Предотвращает смещение контрольных элементов во время измерений.
  5. Барабан с круговой шкалой с точностью измерений до сотых долей миллиметра. Особо точные приборы позволяют определять размер до тысячных частей.
  6. Узел трещотки. Настраивается на нормированное усилие прижатия подвижной губки к детали. При достижении критического значения начинает прокручиваться.

Описанную конструкцию и точный перечень узлов имеет самый простой аналоговый, он же гладкий микрометр. Есть и более сложные приборы. Например, микрометр часового типа, который позволяет настраивать усилие прижатия и измерять размеры с точностью до тысячных долей миллиметра.

Типы микрометров по способу индикации

Приборы принято подразделять также по типу индикации. Некоторые устройства позволяют проводить замеры в самые короткие сроки и не требуют от пользователя дополнительных подсчетов.

Механические

Самые простые и бюджетные приборы оснащены нониусным барабаном, при помощи которого и снимаются размеры. Параметры заготовки нужно определять по шкалам, нанесенным на поверхность инструмента.


При применении механического микрометра пользователь вынужден сам высчитывать результаты измерений

Стрелочные

Такие приборы оснащены индикатором с круговой шкалой и стрелкой в закрытом корпусе. К стрелочному типу относятся многие рычажные и листовые модели инструмента, особенно советского производства.


Стрелочные устройства называют еще часовыми

Цифровые

Одна из самых удобных в применении разновидностей оснащается электронным дисплеем. Результаты замеров выводятся на экран, никаких дополнительных подсчетов пользователю проводить не нужно.


Цифровые микрометры применяют на производстве, где за короткое время нужно осуществить серию замеров

Лазерные

Самая современная и дорогостоящая разновидность прибора. Результаты замеров высчитываются на основании разницы отклонения лазерного луча, и готовые данные инструмент отображает на дисплее. Чаще всего устройства применяют в лабораториях, где важна предельная точность.


Для дома лазерный микрометр покупать нет смысла — он стоит дорого, а его возможности не востребованы

Государственные стандарты

Основной стандарт регулирующий технические условия производства инструмента – ГОСТ 6507-90

На производстве, а иногда и в быту, когда точность показаний штангенциркуля становится недостаточно, на помощь приходит микрометр. Этот прибор предназначен для измерения контактным методом относительно малых линейных величин с высокой точностью. Для ее обеспечения реализован простой, но очень эффективный преобразовательный механизм, в основе которого — винтовая пара. Однако он же вызывает трудности при использовании инструмента у людей, недостаточно разбирающихся в принципе его устройства. Если штангенциркулем может свободно пользоваться почти каждый, то про микрометр такого сказать нельзя.

Задача данной статьи — показать, что фактически использование микрометра ненамного сложнее измерений с помощью штангенциркуля.

Читать также: Как правильно сварить полипропиленовые трубы своими руками

Использование микрометра

Для начала стоит рассмотреть устройство микрометра. Механический микрометр имеет две шкалы:

  • На вращающемся барабане расположена шкала с делением 0,01 мм.
  • На стебле прибора еще одна шкала с делением 1мм. Она делится на две части с разметкой.

Чтобы измерить тот или иной инструмент, его нужно зажать в микрометре. Сначала, с помощью барабана с делениями, нужно развернуть микрометр на приблизительно необходимую ширину.

Теперь деталь необходимо зажать. Это мы делаем уже не с помощью барабана, а с помощью, так называемой, трещотки, которая дает понять, что микрометр держит деталь.

Трещотка постепенно закручивает микрометр. Когда он закручен, вы услышите характерные щелчки, сигнализирующие о том, что крутить больше не нужно. Наша деталь надежно зажата, теперь можно определить ширину детали.

Для этого смотрим на шкалы, которые имеются на микрометре. Шкала с делением в миллиметр показывает, сколько в измеряемой детали целых миллиметров.

На стебле микрометра мы видим две шкалы. Верхняя имеет деления в половину миллиметра. После того, как мы определили количество полных миллиметров, смотрим на верхнюю шкалу.

Она показывает, есть ли неполные миллиметры в ширине измеряемого предмета. Если деления верхней шкалы не видно, делаем вывод, что в ширине нет неполных миллиметров, если есть – к показателю целых миллиметров мы прибавляем еще 0,5.

Теперь самые точные показатели. Шкала на барабане имеет деление на сотые доли миллиметра. Именно она и позволяет сделать замер максимально приближенным к реальным показателям.

Показания шкалы, находящейся на барабане, также прибавляются к уже имеющейся цифре. В результате получаем точные замеры детали.

Единожды попробовав на практике измерить что-то с помощью микрометра, в дальнейшем вы без труда справитесь с этой задачей без подсказок.

Особенности работы с микрометром

Одним из удобных моментов работы с микрометром является тот факт, что показатели замера определенной детали вы можете сохранить. В дальнейшем, они могут послужить для сравнения двух одинаковых деталей.

Бывает, что два одинаковых сверла абсолютно идентичны, а бывает, различаются на несколько сотых миллиметра. Тогда микрометр слегка подкручивается, чтобы измерить вторую деталь.

Таким образом, вы можете определить погрешности производителей, что в некоторых работах просто необходимо.

Еще один факт: механические микрометры часто сбиваются, давая неверные показатели при последующих измерениях.

Чтобы исключить ошибку, перед каждым использованием прибора необходима калибровка, которая позволит свести к минимуму риск ошибиться в измерениях.

Как проверить, правильно ли работает микрометр? Для этого перед проведением измерения полностью закрутите винт. Если нулевая отметка на шкале барабана совпадает с горизонтальной отметкой на стебле прибора, то микрометр работает так, как нужно.

А вот если отметки не совпадают, микрометр необходимо подкрутить таким образом, чтобы отметки все-таки совпали. В этом нет ничего сложного, специальный ключ идет в комплекте с прибором.

Приобрести микрометр вы можете в любом строительном магазине. Стоимость его, в зависимости от характеристик и дополнительных функций может быть различной. Обычный бытовой механический прибор будет стоить около полутора тысяч рублей.

Как пользоваться стуслом

Для получения прямого или угла 45º без разметки, удобно использовать приспособление, которое называется стусло. С помощью стусла удобно пилить в размер под углом наличники для дверей, багет, и многое другое. Распил получается с требуемым углом автоматически.

Достаточно отмерять длину, вложить полоску материала между вертикальными стенками стусла и удерживая рукой выполнить распил. Для получения качественного торца доски следует использовать пилу с мелкими зубцами. Хорошо подходит ножовка по металлу. Удается распиливать даже лакированные доски без сколов лака.

Угол 45 при пилении с использования стусла, получается также легко, как и прямой. Благодаря высоким направляющим стенок стусла можно распиливать доски разной толщины.

Стусло можно купить готовое, но его не сложно сделать самостоятельно из подручного материала. Достаточно взять три доски из дерева или фанеры подходящего размера, и к боковым торцам одной из них саморезами прикрутить две другие. Сделать направляющие пропилы под требуемыми углами и приспособление стусло готово.

Чтение показаний по шкале Нониуса

https://i.imgur.com/vIkI0fZ.png Микрометрический наконечник, показывающий 0, 276 дюйма. На рисунке выше измеритель расположен так, что он находится между 2 и 3 градуировкой, таким образом, 2 x 0. 100 = 0. 200, три дополнительных подраздела, которые составляют 3 x 0, 025 = 0, 075. Наконец, градуировка 1 на шкале ближе всего к длинной линии, поэтому 1 x 0, 001= 0, 001 дюйма. 0. 200 + 0, 075+ 0, 001, что составляет 0, 276.

Как прочитать внешний микрометр с градусом 0, 0001 (с использованием дополнительной шкалы Нониуса).

Многие приборы включают в себя шкалу Нониуса в дополнение к обычным шкалам. Это позволяет производить измерения в пределах 0, 001 миллиметра на метрических микрометрах или 0, 0001 дюйма на дюймовых микрометрах. Дополнительная цифра получается путём нахождения линии, которая лучше всего совпадает с линией на барабане. Номер этой совпадающей строки представляет дополнительную цифру.

Горизонтальная шкала отмечена градуировкой каждые 0, 025 (25-тысячных). Каждая 4-я линия, начиная с нуля, нумеруется последовательно. Эти цифры составляют 0. 100 (4 x. 025 = 0. 100), которые считаются 100-тысячными. Границы вертикальной шкалы составляют 0, 001 (1-тысячная). Каждая пятая чёрточка пронумерована. Вертикальные градации шкалы представляют 0, 0001 (десятая часть тысячной доли).Микрометрическое считывание 1. 1551 дюйма. Всего всех пяти цифр: 1, 0000; 0, 1000; 0, 0500; 0, 0050; 0, 0001.

Является 1. 1551 дюйма или может быть прочитан как одна тысяча пятьсот пятьдесят одна десятая тысяча дюймов. Другой пример в дюймах с использованием микрометра размером от 0 до 1 дюйма: 0, 300 + 0, 075 + 0, 006 + 0, 0001 = 0, 3811.

Как пользоваться часовым микрометром

В отличие от аналоговых устройств, микрометры часового типа позволяют выполнять исчисления до тысячных долей миллиметров. Как пользоваться часовыми или рычажными устройствами, известно не многим, и если к вам в руки попал прибор такого типа, тогда следует научиться пользоваться им.

Для начала разберемся, зачем нужна шкала на приборе, и как правильно выполнять исчисления. Большинство часовых микрометров имеют опцию контроля силы сжатия губок. Эта опция позволяет избежать деформации заготовки, что особенно актуально, когда надо померить размер детали из мягких материалов, например, медь, алюминий, латунь и т.п. Принцип работы этого механизма следующий:

  • При сжатии детали в губках, происходит отклонение стрелки механизма в большую или меньшую сторону. Если сила прижима превышает предел, то стрелка начинает отклоняться выше нолевой отметки на шкале в сторону к плюсовому значению. Если же прижим слабый, то стрелка на шкале будет отклоняться в сторону к минусу
  • Показатель необходимого прижима — это когда стрелка устанавливается на ноле. При таком положении можно производить измерительные манипуляции, зафиксировав для этого положение подвижной губки

Обычно все рычажные микрометры не имеют трещотки, так как вместо нее используется механизм определения силы момента в виде стрелки. При таком механизме следует быть внимательными, чтобы не пережать деталь, так как если она будет хрупкая, то деформируется, а при высокой прочности, произойдет повреждение резьбовой конструкции микрометра.

Для измерения рычажным микрометром выполняются аналогичные манипуляции, как и с аналоговыми моделями, только при этом пользователь дополнительно получает информацию о размере не только до десятых и сотых долей миллиметров, но и до тысячных за счет стрелочной шкалы. Принцип проведения измерений стрелочным прибором следующий:

По стеблевой шкале определяется целое и десятое значение в миллиметрах
По шкале нониусной или на барабане высчитывается значение сотых долей миллиметров, то есть два знака после запятой
По стрелочной шкале высчитывается значение тысячных, то есть три знака после запятой

При этом немаловажно учитывать, что значение 10 на стрелочной шкале соответствует величине 0,01 мм. К примеру, когда по стеблевой и нониусной шкале было установлено значение 5,25 мм, а на часовом индикаторе стрелка остановилась на значении 13, тогда приплюсовываем к 5,25 значение 0,013 и получаем 5,263 мм

Пользоваться микрометрами не трудно, но при этом надо знать инструкцию и назначение каждого элемента.

Это интересно! В конструкции стрелочных устройств имеется также опция быстрого определения размеров идентичных деталей, что очень удобно при проведении контроля качества изготавливаемой продукции. Заготовка устанавливается между губками прибора, а отклонение стрелки в большую или меньшую сторону от ноля означает наличие дефекта.

https://youtube.com/watch?v=tEuPfU9zdMY%3F

Чтение показаний по шкале Нониуса

https://i.imgur.com/vIkI0fZ.png Микрометрический наконечник, показывающий 0, 276 дюйма. На рисунке выше измеритель расположен так, что он находится между 2 и 3 градуировкой, таким образом, 2 x 0. 100 = 0. 200, три дополнительных подраздела, которые составляют 3 x 0, 025 = 0, 075. Наконец, градуировка 1 на шкале ближе всего к длинной линии, поэтому 1 x 0, 001= 0, 001 дюйма. 0. 200 + 0, 075+ 0, 001, что составляет 0, 276.

Как прочитать внешний микрометр с градусом 0, 0001 (с использованием дополнительной шкалы Нониуса).


Многие приборы включают в себя шкалу Нониуса в дополнение к обычным шкалам. Это позволяет производить измерения в пределах 0, 001 миллиметра на метрических микрометрах или 0, 0001 дюйма на дюймовых микрометрах. Дополнительная цифра получается путём нахождения линии, которая лучше всего совпадает с линией на барабане. Номер этой совпадающей строки представляет дополнительную цифру.

Горизонтальная шкала отмечена градуировкой каждые 0, 025 (25-тысячных). Каждая 4-я линия, начиная с нуля, нумеруется последовательно. Эти цифры составляют 0. 100 (4 x. 025 = 0. 100), которые считаются 100-тысячными. Границы вертикальной шкалы составляют 0, 001 (1-тысячная). Каждая пятая чёрточка пронумерована. Вертикальные градации шкалы представляют 0, 0001 (десятая часть тысячной доли).Микрометрическое считывание 1. 1551 дюйма. Всего всех пяти цифр: 1, 0000; 0, 1000; 0, 0500; 0, 0050; 0, 0001.

Является 1. 1551 дюйма или может быть прочитан как одна тысяча пятьсот пятьдесят одна десятая тысяча дюймов. Другой пример в дюймах с использованием микрометра размером от 0 до 1 дюйма: 0, 300 + 0, 075 + 0, 006 + 0, 0001 = 0, 3811.

Пошаговая инструкция по использованию микрометра

Процесс измерения сводится к вращению барабана до соприкосновения пятки и плоской измерительной поверхности винта с габаритами предмета.

Чтобы не оставить без внимания ни один нюанс проведения измерений, приведем подробную инструкцию по использованию микрометра.

При пользовании цифровым микрометром трудности в снятии показаний обычно не возникают. Поэтому при описании процесса будем рассматривать прибор классической конструкции.

Этап первый. Проверка показаний

Желательно осуществлять не только при покупке нового прибора, но и каждый раз перед проведением измерений.

Для проверки показаний микрометра с диапазоном измерений от 0 до 25 мм нужно вращать барабан до смыкания измерительных плоскостей при отсутствии детали. Чтобы проверить показания микрометров с большим диапазоном, нужно использовать концевую меру, входящую в комплект прибора.

Барабан должен полностью закрыть шкалу, нанесенную на стебле. Говоря более точно, торец барабана должен остановиться четко на нулевой отметке стебля. А нулевая отметка шкалы барабана должна остановиться напротив продольного штриха.

Если неточность показаний обнаружена в магазине, от покупки стоит отказаться. Если показания сбились в процессе эксплуатации, можно пойти одним из двух путей решения проблемы:

  1. Если микрометр предназначен для домашнего использования, можно провести регулировку самостоятельно.
  2. Если микрометр производственный и его показания считаются официальными при изготовлении, контроле и сдаче деталей, регулировку следует поручить специально уполномоченным лицам или организациям.

Самостоятельная регулировка проводится по следующему алгоритму:

  1. Микрометрический винт фиксируется стопорным устройством при соединенных измерительных плоскостях или при зажатой между ними концевой мере.
  2. Барабан разъединяется с микрометрическим винтом. Для этого следует воспользоваться специальным ключом, входящим в комплект прибора. В некоторых моделях достаточно просто отвернуть трещотку вращением против часовой стрелки.
  3. Нулевой штрих на барабане совмещается с продольным штрихом на стебле.
  4. Проводится сборка прибора в обратном порядке.
  5. Осуществляется новая проверка показаний.
  6. В случае необходимости регулировка повторяется.

https://youtube.com/watch?v=refwC-OgWIo

Этап второй. Фиксация детали измерительными поверхностями

Для получения точного результата измерений и предотвращения поломки микрометра вследствие неправильного обращения следует придерживаться простых рекомендаций:

  1. Удерживая деталь вплотную к пятке, вращением барабана подвести измерительную плоскость микрометрического винта близко к габариту детали. Не следует прилагать усилий.
  2. Дальнейшее вращение можно осуществлять только через трещотку. Серия щелчков трещотки подскажет, что измерительные поверхности соприкоснулись с деталью, а показания прибора соответствуют измеряемому габариту.

Этап третий. Снятие показаний

Показания начинают снимать с крупного разряда, а заканчивают — мелким.

Цены делений у разных микрометров могут отличаться, поэтому перед снятием показаний нужно ознакомиться с прибором. Для полной уверенности в правильности проведения измерений желательно прочитать паспорт.

В качестве примера возьмем наиболее широко распространенный гладкий микрометр МК25 с ценой деления 0,01 мм:

Снимаем показания шкалы стебля. Цена деления — 0,5 мм

Важно помнить: если деление не видно, искомый размер определяется предыдущим открытым делением.
Снимаем показания шкалы барабана. В рассматриваемом приборе цена деления барабана — 0,01 мм. Цифры на барабане показывают сотые доли миллиметра.
Суммируем показания шкал стебля и барабана.

Цифры на барабане показывают сотые доли миллиметра.
Суммируем показания шкал стебля и барабана.

Мы довольно подробно рассмотрели, как пользоваться микрометром. Видеоурок по его использованию поможет более наглядно раскрыть тонкости проведения измерений.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
