Как выполнить регулировку карбюратора мотокосы своими руками?
Перед настройкой карбюраторного узла выполняется определённый алгоритм действий:
- Промывается мотор;
- Заменяется или прочищается свеча зажигания;
- Сменяется или очищается аэрофильтр. Его можно опустить в тёплую мыльную воду, после фильтр полностью высушивается;
- В катушку тримммера устанавливается корд или ножи для повышения нагрузки на силовую установку во время настройки. Бензиновый двигатель должен проработать на холостую не меньше десяти минут.
Регулировка карбюратора триммера зависит от трёх винтов:
- L отвечает за уровень подкачки топливной смеси на пониженных оборотах. Его настраивают первым. Нужно добиться максимум оборотов, откручивая винт до нужной точки. После регулятор поворачивается на четверть оборота влево;
- T (LA) – настраивает работу на холостую. При прокручивании винта влево обороты мотора снижаются, вправо – увеличиваются;
- H позволяет обогащать горючее на максимальных оборотах. Винтом настраиваются высокие обороты, экономичность расходуемого горючего и уровень мощности силовой установки.
Нельзя, чтобы мотор работал на полных оборотах больше 10 секунд, поскольку он может сломаться.
Исключает поломку двигателя грамотная настройка:
- При работающем двигателе нужно дать полный газ;
- Винт Н выкручивается за часовой стрелкой, пока агрегат не начнёт снижать обороты;
- Регулятор Н прокручивается влево до стабильного функционирования мотора.
Если выполнить все указания, карбюратор для бензокосы считается настроенным: мотор работает на требуемых оборотах, немного четверит при повышенных оборотах, режущие элементы не вращаются без нагрузки.
Регулировка карбюратора бензокосы своими руками
Независимо от модели садового инструмента, регулировка карбюратора триммера требует тщательной предварительной подготовки. Владельцу мотокосы потребуется проверить свечу зажигания, воздушный фильтр и сам карбюратор. В случае наличия загрязнений все элементы нужно очистить, или, при необходимости, заменить.
В штатной комплектации триммера предусмотрены 3 регулировочных болта. Первый из них – маркируется буквой L, и служит для настройки двигателя при его работе на малых оборотах. Второй болт – маркируется буквой H, и необходим для регулировки ДВС при его работе на максимально высоких оборотах. Третий болт может маркироваться буквами T или LA – с его помощью оператор может настроить работу двигателя на холостых оборотах.
Процесс настройки карбюратора мотокосы выглядит следующим образом:
- Для начала нужно провести ряд действий с регулировочным болтом L. Для этого его следует повернуть по часовой стрелке до упора. После этого болт L потребуется повернуть на половину оборота в противоположном направлении. Это даст возможность настроить оптимальное обогащение топливной смеси кислородом при работе мотора на низких оборотах;
- Затем потребуется отрегулировать работу ДВС в режиме холостых оборотов. Для этого нужно поочередно поворачивать болт T в разные стороны до того момента, пока косильная головка или нож не перестанут вращаться;
- В конце потребуется настроить уровень обогащения топлива кислородом при работе мотора на максимальных оборотах. Для этого болт H потребуется повернуть по часовой стрелке до упора, после чего вернуть его на 1/2 оборота в обратном направлении.
В конце оператор должен заглушить мотор триммера и снова его завести. Если узел был настроен правильно, то двигатель мотокосы будет уверенно набирать обороты при нажатии на курок газа, и быстро сбрасывать их при отпускании курка.
Как производится регулировка карбюратора на бензопилах
Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже. ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора. ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора
ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора
Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.
ФОТО: shukur.ruТакой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы
Как настроить карбюратор бензопилы, если она вообще не заводится
Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:
- винт L – на один оборот;
- винт H – на полтора оборота.
ФОТО: withoutahitch.com.auКаждый винт промаркирован, в корпусе для регулировки имеются отверстия
Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.
ФОТО: xoznik.ruПосле этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.
Статья по теме:
Как правильно и точно отрегулировать карбюратор: пошаговая инструкция
Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.
Иллюстрация
Описание действия
Регулировка начинается с винта L (низкие обороты). С его помощью необходимо найти максимальные обороты двигателя. Здесь не стоит торопиться – изменение оборотов не происходит моментально при вращении винта
Когда максимальные обороты найдены, винт L необходимо повернуть против часовой стрелки на четверть оборота. В этом поможет нехитрая шкала, нарисованная от руки на обычном листке бумаги. Так мастер ни на миллиметр не ошибётся с величиной вращения
При выворачивании винта жиклёра низких оборотов возможен вариант, что двигатель начнёт глохнуть
В этом случае необходимо добавить обороты при помощи винта холостого хода (Т)
В процессе регулировки, помимо нормативов по оборотам, следует обращать внимание и на выхлоп. Сизый дым укажет на избыточное обогащение смеси, а треск из глушителя – на то, что она слишком бедная. Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке
Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке
Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке. Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро
После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах
Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.
Watch this video on YouTube
Регулировка карбюратора бензопилы – когда требуется процедура?
Нередко владельцы бензопил задумываются о том, почему бензопила стреляет в карбюратор, или почему не поступает бензин в карбюратор бензопилы? И в том, и в другом случае причина неисправностей кроется в сбое заводских настроек узла и для устранения поломок требуется настройка карбюратора бензопилы. Понять, что карбюратор бензопилы необходимо настроить, поможет и ряд других признаков:
- Мотор вообще не заводится, или глохнет сразу же после того, как завелся – причиной этому может служить дефицит горючего в паре с переизбытком воздуха;
- Повышенное потребления топлива – в таком случае стремительно увеличивается количество выхлопных газов. Причину в данной ситуации следует искать в увеличении количества топлива и снижении количества воздуха;
Также существует ряд механических причин, которые приводят к необходимости регулировки карбюратора. К ним относится:
- Сильная вибрация – она приводит к повреждению защитного колпака, результатом чего станет потеря фиксации всех трех регулировочных винтов;
- Износ поршневой части мотора – в такой ситуации регулировка карбюратора лишь на время продлит работу инструмента. Для полного устранения неисправности придется полностью заменить поршневую группу;
- Образование засоров – они появляются в результате использования некачественного бензина, повреждения фильтра или окалины. В таких случаях потребуется демонтировать, разбирать и производить чистку карбюратора.
В любом из перечисленных случаев лучше не затягивать с процедурой регулировки или промывки узла. В противном случае это приведет к поломке других, не менее важных элементов бензопилы.
Какие бывают поломки и как их распознать?
Одной из проблем выхода из строя движка триммера может быть сетчатый фильтр. К этому элементу можно отнести только лишь две поломки:
- Накопление пыли и грязи.
- Частичная или полная поломка.
Для выявления точной причины нужно проделать ряд следующих действий:
- Открутить крышку топливного воздушного шлюза для вынимания сетчатого фильтра. В случае обнаружения на детали грязи следует промыть ее в топливе или тщательно продуть. Если вы увидите серьезные повреждения корпуса сетчатого фильтра, без раздумий нужно установить новый.
- Если сломался патрубок для подвода топлива компрессора, то следует произвести проверку этой детали. Чаще всего она требует периодической замены из-за своей невысокой прочности.
- Для чистки пусковой части карбюратора от засоров нужно использовать ацетон или же бензин. Также можно продуть составляющие устройства сжатым воздухом – это самый простой и удобный способ ремонта.
Устройство триммер
Запчасти для мотокультиваторов
Поплавковый карбюратор состоит из алюминиевого корпуса с отверстием (диффузором). Нагнетание воздуха осуществляется через его проходное отверстие, а через топливные каналы вместе с потоком воздуха втягивается бензин. Это и есть основа устройства — топливная камера. Установленные сверху жиклеры, насос и система регулировки смеси обеспечивают не только ее насыщение, но и равномерную подачу.
К сведению! Поплавковый карбюратор использовался на протяжении десятилетий, и основные неполадки у всех типов схожи. Принцип функционирования устройства зависит от качества смеси, и настройка направлена на его обеспечение.
Основные неполадки
Неисправности карбюратора мотокосы или триммера, несмотря на относительную простоту их устранения, порой требуют длительного поиска методом исключения. Основные причины таковы:
- неудовлетворительное качество очистки бензина;
- засор воздухофильтра;
- скопления отложений и нагара в отсеках и ходах карбюратора.
Каждая из проблем имеет свои причины.
Самая повторяющаяся поломка – износ, разрыв мембраны. Как следствие, её неприлегание. Топливные ходы не герметизируются на определённых стадиях цикла двигателя. Причины здесь таковы:
- вы слишком долго работаете на мотокосе или триммере без перерыва;
- заправлено некачественное топливо;
- отработанные газы попадают в импульсный канал.
Деформированная мембрана таит в себе несколько плохих последствий:
- недостаточно бензина или кислорода в создаваемой горючей смеси;
- запуск мотора происходит после 10 и более неудачных попыток;
- двигатель стучит, клацает при работе и т. д.;
- деформируется рабочий поршень.
Причины засора сетчатого фильтра – некачественная очистка топлива, повреждение шланга и/или нагнетающей головки.
Износ контактной грани рычага – последствие не вполне очищенного топлива, в которое попали песчинки или частицы глины, металла либо иные включения, не растворимые в жидких углеводородах. Появляется проблема с впрыском топлива, мотор без нагрузки функционирует с перебоями.
В регулировочном отсеке могут скапливаться отложения. Игла не закрывает отверстие полностью, и в топливную камеру поступает много бензина – мотор его переливает, возможно, заливает и свечи зажигания. Из-за этого бензиновоздушная смесь содержит повышенное количество паров бензина. КПД заметно падает.
Предлагаем ознакомиться Когда собирать боярышник — Плодородье
Мембрана часто деформируется (иногда и рвётся) из-за непрерывной работы мотокосы или триммера в течение нескольких часов. Если вы злоупотребляете таким «ударным» режимом работы, повреждение мембраны случается чаще. Новые поломки посыпятся как из рога изобилия:
- сломается поршень;
- численность попыток неуспешного старта двигателя резко возрастёт;
- топливная смесь будет содержать слишком мало бензина;
- резко упадёт полезная (тепловая) мощность.
Заедание регулировочного рычага – следствие неправильной его установки, случайного сгибания. Контактирующая грань обретёт неверную позицию. Это нарушит дополнительное нагнетание бензина.
Заслонка износилась
Дроссельная и воздухозаслонка приходят в негодность из-за поступления с воздушным потоком пыли, частиц металла и т. д. Повреждённые заслонки похожи на детали, подвергавшиеся струйной обработке песком. Из-за износа заслонок снижается КПД мотора, обнаруживаются поломки. Изнашиваются поршень и цилиндр.
В ряде случаев данный фильтр попросту не подходит для вашей модели мотокосы или триммера. В конце концов пострадает вал мотора – его кусочки попадают в каналы двигателя, отчего поршень будет сломан.
В том, что регулировка слишком грубая (не удаётся точно выставить параметры) виноваты пружины на регулировочных винтах. Производитель мотокосы или триммера может поставить излишне толстые и жёсткие пружины. Найти другие можно либо в мастерских, где чинится подобная аппаратура, либо приобрести у любого дилера или официального представителя компании, выпустившей мотор для вашего триммера или механической косы.
Как узнать что карбюратор бензокосы нуждается в регулировке
Многие мастера пользуются бензокосами длительное время, и при этом не задумываются о необходимости регулировки карбюратора инструмента. Когда же необходимо проводить регулировку карбюратора на бензокосе или мотокосе? Если задаетесь таким вопросом, то наверняка наблюдаются изменения в работе мотора не в лучшую сторону. Чтобы не гадать, и не пропустить момент необходимости настройки карбюратора, следует придерживаться следующих рекомендаций о необходимости проведения регулировочных мероприятий:
- После прохождения двигателем обкатки. Обычно обкатка длится на протяжении сжигания 4-5 литров топлива
- Когда в бак заливается топливная смесь другого состава, то есть меняется тип масла (даже его цвет) и марка бензина
- При изменении погодных условий, однако, это актуально больше для бензопил, бензогенераторов и мотопомп, которые эксплуатируются не только летом, но и в зимнее время
- Если бензокоса длительное время не использовалась. Поводом необходимости регулировки может быть зимний перерыв
- Когда возрастает расход топлива
- Если обнаруживается черный нагар на электродах свечи
- При отсутствии поступления бензина в цилиндр или плохой запуск двигателя
- При обнаружении большого количества выхлопных газов
- Нестабильная работа двигателя, а также его трудный запуск и «вялый» набор оборотов
Как видно, поводов для регулировки карбюратора мотокосы достаточно. Обычно мастера, которые работают инструментом достаточно долго, на слух обнаруживают изменения работы мотора, что сулит о необходимости проведения регулировочного процесса. Даже если не уверены в необходимости проведения регулировочных работ, то их внеочередное выполнение точно не будет лишним.
Принцип работы карбюратора
Карбюратор мотокосы постоянно работает по одному и тому же принципу.
Функционирование узла выглядит следующим образом:
- Сначала в результате такта всасывания воздуха мотором в диффузоре создается определенное разряжение, которое приводит к подсосу воздушных масс;
- Одновременно сквозь жиклеры из камеры сгорания просачивается горючее, которое впоследствии смешивается с воздухом. После обогащения воздухом бензин начинает постепенно распыляться, в результате чего образуется воздушно-топливная смесь;
- Далее готовая смесь попадает в цилиндр ДВС, где на нее воздействует поршень. В верхней точке подъема поршня топливо воспламеняется искрой, которую генерирует свеча зажигания мотокосы;
- В связи с тем, что внутренняя полость под мембраной посредством канала соединена с воздухом из окружающей среды, при подъеме мембраны происходит открывание клапана. Это приводит к подаче воздуха в полость под мембраной;
- Как только камера заполняется топливной смесью, мембрана быстро возвращается в свое изначальное положение. При этом клапан также закрывается.
Схема работы узла повторяется постоянно, на протяжении всего цикла эксплуатации садового триммера.
Какие бывают поломки и как их распознать?
Одной из проблем выхода из строя движка триммера может быть сетчатый фильтр. К этому элементу можно отнести только лишь две поломки:
- Накопление пыли и грязи.
- Частичная или полная поломка.
Для выявления точной причины нужно проделать ряд следующих действий:
- Открутить крышку топливного воздушного шлюза для вынимания сетчатого фильтра. В случае обнаружения на детали грязи следует промыть ее в топливе или тщательно продуть. Если вы увидите серьезные повреждения корпуса сетчатого фильтра, без раздумий нужно установить новый.
- Если сломался патрубок для подвода топлива компрессора, то следует произвести проверку этой детали. Чаще всего она требует периодической замены из-за своей невысокой прочности.
- Для чистки пусковой части карбюратора от засоров нужно использовать ацетон или же бензин. Также можно продуть составляющие устройства сжатым воздухом – это самый простой и удобный способ ремонта.
Быстрый запуск агрегата
- Инструмент кладём набок таким образом, чтобы воздушный фильтр находился сверху. В таком расположении можно обеспечить попадание топливной смеси в самый низ карбюратора. С первой попытки мотор может завестись в том случае, если перед запуском снять воздушный фильтр и залить в карбюратор небольшое количество смеси (достаточно применить несколько капель, и не стоит слишком увлекаться), после чего установить недавно снятые детали обратно. Этот метод проверен на практике и срабатывает в большинстве случаев. Наверняка многие владельцы старого отечественного автомобиля использовали аналогичный метод на своей машине. Принцип с косой остаётся абсолютно таким же.
- Если первый совет не дал своих плодов, то необходимо выкрутить свечи зажигания и внимательно посмотреть на них. Выкручиваем свечу, проверяем её на работоспособность, а после просушиваем камеру сгорания. Свечу, которая не подаёт признаков жизни, необходимо выкинуть и поставить новую. Если со старой все в порядке, то ставим её на место и переходим к следующему методу.
- Если свеча полностью исправна, фильтр чистый, а топливная смесь свежая, то необходимо прибегнуть к универсальному способу запуска бензокосы. Стоит закрыть воздушную заслонку карбюратора и дёрнуть ручку стартера один раз. Затем открываем заслонку и дёргаем стартер ещё примерно 3 раза. Такая процедура повторяется от 3 до 5 раз. Двигатель должен завестись. Но не стоит дёргать за ручку слишком сильно, поскольку в таком случае придётся ещё и производить ремонт стартера бензокосы. Это понадобится только в том случае, если произойдёт разрыв тросика или сломается ручка. В других случаях рекомендуется сразу заменять стартер. Этот узел продаётся сразу в сборе.
- А также есть совсем простой способ завести косу. Многие люди забывают после заливки топливной смеси нажать на подсос бензина. Обычно он располагается около бензобака. На бытовой косилке он выглядит как обычный шарик с воздухом, который необходимо раз 5−10 нажать, чтобы смесь из бака пошла по назначению. В большинстве случаев такой вариант действует безотказно. Просто следует помочь топливу пойти по каналу.
Правильная замена свечей зажигания
О том, что свечи зажигания стоит периодически менять, знают многие, но мало кто делает это правильно и в определённой последовательности. Чтобы произвести все манипуляции верно, стоит ознакомиться с правильным порядком действий.
Это интересно: Ремонт втягивающего реле стартера своими руками
- Остановите двигатель и подождите, пока он не станет холодным, в ином случае можно получить сильный ожог.
- Высоковольтный провод отсоединяем от свечи. Выкручиваем свечу с помощью специального ключа. Осматриваем свечу.
- Деталь нужно заменить, если она будет в неисправном состоянии, сильно грязной, или на корпусе обнаружится трещина.
- Проверяем зазор между электродами. Их величина должна составлять 0,6 мм.
- Ставим новую свечу и затягиваем ключом.
- Проводим установку высоковольтного провода на центральный электрод свечи.
В этой процедуре нет ничего сложного, и справиться с ней сможет абсолютно любой хозяин бензиновой косы.
Бензокоса глохнет после запуска
Мотор также может заглохнуть из-за того, что засорился топливный клапан. В этом случае его необходимо прочистить, и тогда проблема будет устранена.
Если коса завелась, а потом резко заглохла, это означает, что подача топлива в карбюратор затруднена. Необходимо ослабить клапаны карбюратора, тогда свободный подход топлива к нему будет осуществляться в необходимом количестве.
Если наблюдается излишний подсос воздуха, тогда двигатель тоже может заглохнуть. Следует прибавить немного оборотов, чтобы пузыри воздуха выходили из топливной системы. Ещё обязательно стоит проверить целостность топливозаборного шланга. Если какие-то повреждения в нём обнаружатся, то деталь нужно сразу же заменить.

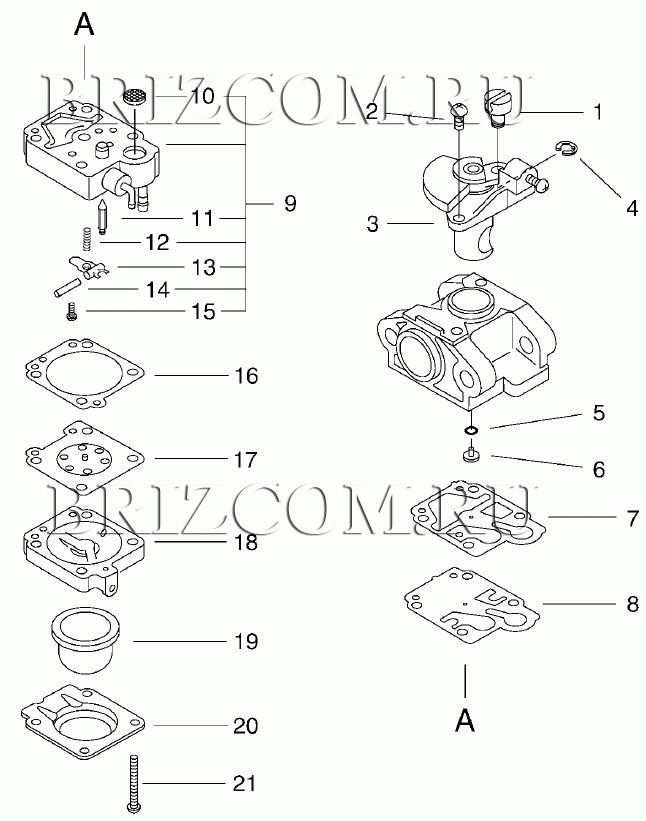

Конструкция бензотриммерного карбюратора и его назначение
Бензокосы оснащаются двигателями внутреннего сгорания двухтактного типа. Для подачи воздушно-топливной смеси в цилиндр двигателя, используется карбюратор. В конструкции бензиновых агрегатов — это ключевой элемент, без которого работа ДВС невозможна. Причем этот карбюратор отличается от автомобильного устройства не только размерами, но еще и принципом работы. В частности это отличие заключается в наличии мембраны, которая играет роль бензонасоса. Именно за счет наличия мембраны, рассматриваемые устройства в конструкции двухтактных двигателей внутреннего сгорания называются мембранными.
Конструктивно весь механизм представляет собой небольшого размера деталь, внутри которой находятся каналы, клапаны и мембраны. Корпус карбюратора изготавливается из алюминия, а внутреннее устройство представлено на фото ниже.
Перед тем, как будет выполнена регулировка карбюратора бензокосы своими руками, необходимо разобраться со всеми составными элементами рассматриваемого устройства. Карбюратор бензокосы и триммера состоит из следующих деталей:
- Диффузор или сопло Вентури — через это сопло происходит всасывание воздуха в систему
- Воздушная заслонка — открывает и закрывает подачу отфильтрованного воздуха
- Топливный канал максимальных оборотов
- Топливные каналы (жиклеры) холостого хода ХХ и средних оборотов
- Дроссельная заслонка — величина открытия регулируется нажатием на газ
- Штуцер импульсного канала — соединяется с внутренним каналом картера двигателя
- Впускной топливный канал (штуцер) (2) — обеспечивается подача топлива из бензобака
- Мембрана (4) — отвечает за всасывание топлива из бензобака
- Клапан всасывания топлива из бака (3)
- Клапан подачи топлива в канал карбюратора (5)
- Фильтрующий элемент (6) или фильтр тонкой очистки топлива
- Топливный канал (10)
- Игла игольчатого клапана (14) — отвечает за подачу топлива в камеру управляющей мембраны
- Камера — топливная смесь, которая подается через жиклеры и дроссельную заслонку в цилиндр
- Управляющая мембрана (18) — обеспечивается ручной подсос топлива праймером
- Рычаг, соединенный с мембраной (17)
- Винт регулировки холостого хода(15)
- Винт регулировки количества топлива, подающегося в диффузор (13)
Имея представление о том, как внутри устроен карбюратор, предстоит разобраться с принципом его работы. Подробное описание, как работает карбюратор на двухтактном двигателе внутреннего сгорания на примере бензопилы, описан в этом материале.
Как устроен и работает газовый триммер карбюраторный
Практически невозможно покрыть все типы карбюраторов, производимых газовыми триммерами. Но поскольку конструкция этого модуля, а также принцип его работы во многом схожи между различными моделями, можно обобщить описание процессов, происходящих в карбюраторе. Эта информация позволит пользователю понять принципы работы устройства, устранить неполадки и правильно с ним работать.
Основой триммера карбюратора является алюминиевый корпус. Ниже приведена схема этого устройства.
Внизу. Диффузор, который также называется Сопло Вентури (18). Воздух всасывается двигателем через это сопло.
В верхней части диффузора находятся топливные каналы (11,12). Через эти каналы воздушный поток поступает в бензин. Сам топливный насос, форсунки и система, используемые для управления потоком топливовоздушной смеси, могут быть встроены или установлены снаружи.
Дроссель (9) регулирует количество воздуха, поступающего в карбюратор. Его количество влияет на мощность, развиваемую двигателем. Клапан (7) используется для холодного запуска. Вам нужно закрыть его, если вы планируете запустить устройство. После запуска двигателя его необходимо открыть, в противном случае двигатель будет зависать немедленно.
Импульсный канал (1) соединяет импульсную камеру насоса с картером, а именно с ее внутренним объемом. Поршень, расположенный в цилиндре, совершая возвратно-поступательное движение, последовательно изменяет давление в картере (увеличение вакуума или давления). Падение давления вызывает перемещение мембраны (4). Следовательно, насос синхронизирован с двигателем.
Именно при участии бензина вытекает из цистерны мембраны (4). Бензин поступает в карбюратор через фитинг (2). Далее его путь проходит через впускной клапан (3), выпускной клапан (5), через сетчатый фильтр (6), топливный канал (10), проходит через иглу (14) и заполняет камеру (16), имеющую контрольная мембрана (18).
Клапан (14) соединен с мембраной (18) посредством рычага (17). Полость, которая расположена ниже мембраны, связана с атмосферным воздухом через отверстие (19).
Устройство работает следующим образом.
- В ходе всасывания в диффузоре создается вакуум. Этот факт вызывает утечку воздуха. Положение дроссельной заслонки (9) определяет количество воздуха, поступающего в камеру карбюратора, а также мощность и скорость двигателя.
- В это время топливо из камеры (16) всасывается через форсунки (11, 12), а затем смешивается с воздушным потоком. Бензин, смешанный с воздухом, начинает распыляться. Так создано воздушно-топливная смесь.
- Готовая смесь поступает в цилиндр, где она сжимается поршнем стояка и зажигается в правильной точке искрой, образованной свечами зажигания.
- Поскольку объем под управляющей мембраной (18) соединен с атмосферным воздухом через канал (19), мембрана поднимается вверх, открывая клапан (14) с помощью рычага (17). После открытия клапана (14) новая топливная камера входит в камеру (16).
- После полной камеры (16) мембрана (18) возвращается в исходное положение, и клапан (14) закрывается.
Затем, когда двигатель работает, все вышеуказанные процессы повторяются. Винт (13) используется для регулирования количества топлива, поступающего в диффузор через инжекторы. Винт (15) также используется для регулировки скорости холостого хода. Когда регуляторы вращаются, топливная смесь обогащается, а при скручивании смесь становится бедной. Также в некоторых моделях карбюраторов вы можете настроить двигатель на холостом ходу. Регулятор количества. Обычно он расположен снаружи и при скручивании опирается на рычаг, установленный на оси дросселя.
Таким образом, с помощью 3 регулировочных винтов вы можете добиться максимальной производительности двигателя, а также отрегулировать его плавную работу при любой температуре окружающей среды и даже в горных районах.
Признаки разбалансировки
Отладка карбюратора обязательно производится при изготовлении аппарата. Как правило, о необходимости отрегулировать подачу топлива своими руками, владельцы узнают только после достаточно серьезных поломок, в процессе исправления которых, модуль снимался и, например, чистился.
Признаками сбоя в настройках служит следующее:
- заводится, но тут же глохнет мотор – поскольку двигатель может работать только при подаче определенного количества бензина, при слишком «бедном» топливе, то есть, перекрытии канала подачи, мотор будет останавливаться;
- слишком большой расход топлива, много выхлопных газов – результат неполного сгорания смеси. В этом случае топлива, наоборот, слишком много и смесь получается чрезмерно плотной.
Карбюратор бензокосы Штиль, Макита, Хускварна и других настраивается с помощью регулировочных винтов. Порой причиной разладки работы является нарушение фиксации – из-за вибрации или повреждения защитного колпака. Такую поломку можно обнаружить, просто попробовав чуть повернуть винт: если фиксация не жесткая, стоит проверить настройку.
Регулировка карбюратора бензокосы своими руками
Настройка модуля не относится к ремонту и смены запчастей не требуется. В этом случае ремкоплект карбюратора бензокосы не понадобится.
Для отладки предусмотрены три винта:
- L – регулируется первым, так как он отвечает за подачу топлива на низких оборотах;
- H – он отвечает за подачу бензина при высоких оборотах, а также за расход топлива и температуру;
- T – с его помощью проводят отладку холостого хода.
Встречаются варианты, как правило, это карбюратор китайской бензокосы, когда для отладки на корпусе остается только один винт – для настройки холостого хода. Это не означает, что модуль настраивается автоматически – это означает, что провести даже такой вид ремонта, как отладка, будет затруднительно. На фото – регулировка карбюратора китайской бензокосы.
- Настройка модуля проводится только при прогретом двигателе: для этого аппарат предварительно включают на 10 минут. Если на холостом ходу косильная головка вращается, то к отладке приступают сразу: поворачивают винт T против часовой стрелки, пока вращение не прекратится.
- Регулировка начинается с винта L. Винт проворачивается вправо и влево, пока не находят такое его положение, при котором обороты холостого хода не становятся максимальными.
- Затем винт проворачивают на ¼ оборота против часовой. Это и будет его рабочим положением.
- Холостой ход нужно настроить поворотами против часовой для увеличения чисел оборотов и по часовой – для уменьшения. Его отладка заключается в достижении такого режима, при котором до начала вращения косильной головки совершается достаточное количество оборотов. При этом двигатель должен работать устойчиво при разных положениях.
- Положение винта L определяется последним – на максимальных оборотах триммер не должен работать более 10 секунд. Открывается дроссель, винт проворачивается по часовой, очень медленно, пока на слух не будет установлено уменьшение числа оборотов.
- Затем также медленно винт вращается против часовой до тех пор, пока мотор не начинает работать со сбоями. После чего винт доворачивается назад по часовой, пока двигатель вновь не заработает нормально.
Если есть танометр, и если в паспорте изделия указаны рекомендуемые величины оборотов, коорекцию можно провести более точную, ориентируясь не на слух, а на показания прибора.
Регулировка карбюратора бензокосы на видео проведена на слух.
7 комментариев на запись “Регулировка и ремонт карбюратора бензокосы”
- Дмитрий Павлович 04.07.2016
Просьба уточнить. В разделе регулировка п.5, винт L — ошибка? Следует читать винт А? Благодарю.
подскажите начальное положение винтов H L LA
ПОДСКАЖИТЕ НАЧАЛЬНОЕ ПОЛОЖЕНИЕ
подскажите начальное положение винтов H L LA
большое спасибо за видео про ускоритель и незнал а дефект очень важный и создает огромную проблему о которой почти все умалчивают. БРАВО….
Может все таки тахометр измеритель оборотов, а не тонометр измеритель артериального давления
а у меня идет L,H,LA, это LA вместо T?
Сердцем любой бензопилы является двухтактный двигатель внутреннего сгорания.
Возникла необходимость в приобретении надежного и верного механического пом.
Триммер к сложной бытовой технике не относится, поэтому большинство его пол.
Ушли в прошлое времена советской агропромышленной гигантомании. Сгинули гиг.
Мотоблок – это экономичный вариант трактора для небольших по объему работ. .
Мотоблок Нева сегодня выпускается в разных модификациях, этот специализиров.
