Основные типы аккумуляторов
Самым распространенным типом накопителей, используемых в шуруповертах, является никель-кадмиевый аккумулятор. Основными преимуществами таких элементов признана высокая емкость при малых габаритах и массе, а также достаточно большой срок службы (до 3500 циклов). Электродвижущая сила элемента достигает 1,37 В, а удельная электрическая энергия – до 65 Втч/кг. Ограничивает применение таких элементов (особенно в импортных инструментах) вредное производство.
Никель-металлгидридные аккумуляторы для шуруповерта становятся основным конкурентом никель-кадмиевых экземпляров. Главное преимущество таких элементов заключается в безопасности и экологической чистоте. Хранить элементы рекомендуется в заряженном состоянии, так как в случае неиспользования их в течение месяца они могут разрядиться до такого состояния, когда их зарядка станет невозможной.
В последних моделях шуруповертов находят применение современные перспективные типы аккумуляторов: литий-ионные и литий-полимерные. Они имеют очень высокую емкость при малых габаритах, но их стоимость пока достаточно велика.
Признаки неисправности, когда требуется диагностика
Вновь купленный аккумуляторный электроинструмент проблем не создает. Батареи заряжаются приемлемое время, долго держат заряд даже под нагрузкой, в тяжелых условиях отдают достаточный ток. Но через определенный период пользователь начинает замечать, что после полной зарядки батареи хватает на меньший период. Аккумулятор начинает быстрее заряжаться, но и быстрее отдавать энергию. И это первый звонок. Дальше все будет лишь усугубляться, вплоть до момента, когда инструментом станет невозможно работать. Также могут наблюдаться другие неприятные явления:
- снижение крутящего момента (особенно, под нагрузкой);
- батарея может переставать заряжаться до номинального напряжения (можно определить по зарядному устройству – после долгого пополнения энергии индикатор окончания зарядки так и не загорается);
- другие признаки, указывающие на проблему с аккумуляторной батареей.
Все это означает, что батарея требует диагностики и , по ее итогам, принятия мер – замены или ремонта.
Как отремонтировать никель-кадмиевую батарею шуруповерта
Специфика никель-кадмиевых банок заключается в том, что по окончании срока службы содержимое их электролита может высыхать. В данном случае иногда помогает перезаливка дистиллированной водой. О восстановлении аккумулятора шуруповерта этим и другими способами читайте здесь →
Но если задуматься над тем, что лучше и заведомо эффективнее, все-таки стоит решиться на замену аккумуляторов шуруповерта. Заливка помогает далеко не всегда. Гораздо выше вероятность того, что инструмент будет хорошо работать с батареей, в которой будет проведена частичная замена банок.Разумеется, при условии, что все делается правильно.
Наконец, процесс заливки, сам по себе, является ничуть не менее трудозатратным, чем процесс ремонта батарей. А если он окажется неэффективным по причине того, что АКБ просто высохли, будет очень досадно.
Разбираем блок и ищем «слабое звено»
Перед тем как начинать ремонт аккумулятора шуруповерта своими руками, следует иметь в виду, что вскрывать сам аккумуляторный блок следует максимально аккуратно. Иногда для этого требуется много терпения, потому что изготовители блоков всегда норовят сделать так, чтобы к батарейкам подобраться было как можно сложнее. Это и понятно. Большинство производителей заинтересованы в том, чтобы мастера не ремонтировали аккумулятор шуруповерта самостоятельно и не возились с банками, а, не задумываясь, приобретали новый инструмент, часто за довольно большую цену.
После вскрытия аккумулятора следует изъять из его пластмассового корпуса все батарейки. Важный момент: не забудьте перед проведением этой манипуляции предварительно зарядить АКБ. Заряжать можно не больше трех часов. Потом, уже после изъятия банок, нужно будет с помощью мультиметра провести замеры показателей напряжения на каждой из них.
Далее следуйте такому алгоритму действий:
- После того как измерите U каждой из банок, запишите результаты. Вероятнее всего, элементы с наименьшим показателем напряжения и придется потом убирать.
- Теперь разрядите аккумуляторную связку. К ней можно подключить нагрузку в виде лампочки.
- Снова повторите процесс зарядки, замерьте напряжение на каждой батарейке и отпаяйте те, у которых самые слабые показатели.
Безусловно, перед тем как проводится замена аккумуляторов в шуруповерте, следует приобрести новые элементы, аналогичные старым, желательно с небольшим запасом. Приобретайте батарейки с одинаковым показателем емкости.
Устанавливаем новые банки
Перед установкой в аккумуляторный блок новых батареек важно учесть определенные тонкости, без которых сделать все правильно будет невозможно. Прежде всего, важно помнить о соблюдении полярности во время пайки
А также уяснить разницу между обычной пайкой и принципом точечной сварки. Потому что пластины, соединяющие элементы питания между собой, припаивать обычным способом не рекомендуется.
В случае, если у вас нет аппарата для точечной сварки, попробуйте воспользоваться обычным паяльником. Но делать все следует четко, аккуратно и максимально быстро. Главное — не допустить критического перегрева аккумуляторов. Используйте только качественный свинцовый припой.
Кстати, именно в таких случаях и проявляется одно из главных преимуществ никель-кадмиевых батарей. Подвергаясь определенному риску во время ремонта, они имеют довольно большие шансы «выстоять» перед высокими температурами вследствие крепкого металлического корпуса и состава, не имеющего повышенной взрывоопасности. Литиевые элементы гораздо менее стойки к «прошиванию» и более капризны.
Поставьте каждую батарейку в той последовательности, которая была соблюдена в старой связке, и соберите заново аккумуляторный блок. После того как аккумулятор будет собран заново, нужно «раскачать» его, как следует, чтобы уравновесить потенциал всех элементов и убрать то, что называется «эффектом памяти». Проведите новому аккумулятору, как минимум, два или три цикла «заряда-разряда». Как известно, никель-кадмиевые батареи не рекомендуется постоянно «подзаряжать» без предварительной полной разрядки, что в процессе работы бывает не всегда возможно.
В дальнейшем, при эксплуатации отремонтированного аккумулятора необходимо время от времени полностью разряжать его с последующей полной зарядкой — для предотвращения частого возникновения «эффекта памяти». Это рекомендуется делать, как минимум, раз в полгода. Так можно продлить срок работы никель-кадмиевых элементов с оптимальной выработкой их ресурсов, без накопления ими ненужной информации о предыдущих подзарядках.
Первый этап проверки
Проверка аккумулятора имеет смысл только при его полной зарядке. Первый этап проверки проводится на стадии зарядки аккумулятора. На этой стадии измеряется напряжение и ток, а также скорость их восстановления. Другими словами, эти параметры измеряются периодически через определенный промежуток времени.
Схема проверки напряжения аккумулятора.
Контроль по напряжению производится следующим образом. Через 0,5 часа зарядки измеряется напряжение на аккумуляторе. Например, оно достигло 13 В, что соответствует норме. Рост напряжения постепенно уменьшается и еще через 0,5 часа зарядки достигает 13,5 В. Последнее измерение через 2 часа зарядки показывает напряжение 14 В, причем последние 0,5 часа рост его не отмечается. Зарядка достигла максимума возможного. У накопителей в полностью рабочем состоянии значение напряжения составляет 17 В. Вывод такой проверки — в аккумуляторе есть нерабочие элементы. В приведенном примере таких элементов, скорее всего, два.
Качество аккумулятора можно оценить и путем измерения тока в процессе зарядки. Для нормальной батареи характерен стабильный рост набираемого тока в первый час зарядки. Если ток достигнет силы выше 1 А, то можно говорить о работоспособности аккумулятора.
Если аккумулятор уже установлен в шуруповерте в заряженном состоянии (например, новый), то первое измерение напряжения на нем производится без разборки инструмента. С помощью простого тестера или вольтметра измеряется напряжение между полюсами. Следует помнить, что замеряемое напряжение без нагрузки соответствует напряжению холостого хода, которое несколько выше номинального рабочего напряжения. Например, при 12 элементах на 1,2 В каждое рабочее напряжение составит 14,4 В, а напряжение холостого хода устанавливается 17 В. Если измерение показывает величину напряжения ниже требуемой, то это значит, что есть нерабочие элементы или аккумулятор не полностью заряжен.
Таким образом, первые выводы о работоспособности батареи можно сделать уже на первой стадии проверки, путем использования простого тестера. По результатам такой проверки устанавливается необходимость разборки шуруповерта и аккумулятора.
Проверка элементов аккумулятора
После того как предварительная проверка установила наличие неисправностей в накопителе, необходимо вскрыть шуруповерт и извлечь аккумуляторную батарею, т.е. аккумуляторные элементы, соединенные последовательно между собой. В состав батареи включается от 10 до 12 элементов (банок), каждая имеет рабочее напряжение 1,2 В. Обычно в шуруповертах устанавливается батарея из 10 таких банок.
Проверка элементов начинается с визуального осмотра мест крепления. Нарушение в креплении (пайке, сварке) может стать причиной заниженных параметров. Затем измеряется напряжение на каждой банке. Напряжение не должно быть менее 1,2 В. Следует учитывать, что в современных конструкциях шуруповертов размещаются тепловые датчики для контроля за зарядкой аккумулятора. При измерениях их следует отсоединить, а прибор подключить к основным клеммам (полюсам банки). Выявленные банки с заниженным значением рабочего напряжения отсоединяются от батареи и подлежат замене. Если простое измерение напряжения не выявило наличия нерабочих элементов, то следует произвести измерения под нагрузкой по методике, аналогичной предварительной проверке накопителя.
Экспресс-метод тестирования: измеряем U на полюсах АКБ
Этот метод еще проще, но с его помощью можно составить первичное представление о том, в порядке ли аккумулятор. Если мы проводим замеры U без подключения нагрузки, то получим показатель, равный «холостому ходу» инструмента.
К примеру, если у нас в аккумуляторе 12 частей с напряжением в 1,2 вольт каждый, и показатель рабочего U составляет 14,4 вольт, — U «холостого хода» станет расти до 17 вольт. Если «холостое» напряжение меньше обозначенного, это означает, что в связке имеются «банки», которые вышли из строя и нуждаются в подмене. Также понижение холостого напряжения может означать и то, что батарея заряжена не до конца.

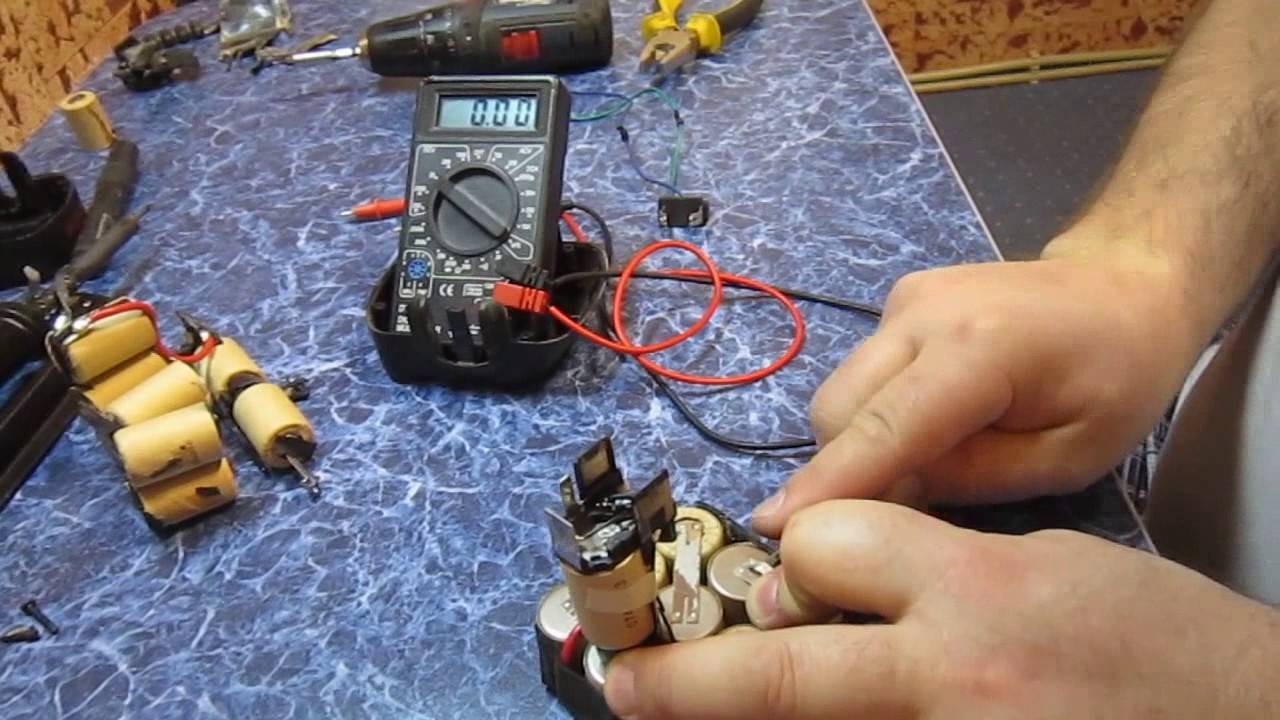

Как с помощью мультиметра проверить АКБ шуруповерта
Многие люди не знают, как проверить аккумулятор шуруповерта. Сделать это можно несколькими способами.
Проверка под нагрузкой
Лампа автомобильной фары используется для создания нагрузки на АКБ Если человеку нужно разобраться, насколько быстро будет разряжаться накопитель, его придется проверять под максимальной нагрузкой. Ее мощность равна половине силы тока, которая отдается аккумулятором. Чаще всего это значение составляет около 30-40 Вт. Поэтому, чтобы создать нагрузку, можно воспользоваться обычной лампой от фар машины.
При проведении измерений батарея подключается к источнику нагрузки при помощи амперметра. Чтобы измерить показания, необходимо воспользоваться вольтметром. Аккумулятор включается на 3-4 минуты. Во время его работы напряжение не должно опускаться ниже 12.4 В.
Проверка элементов питания накопителя
Поломка аккумуляторной «банки» часто приводит к ухудшению работы АКБ Если в ходе предварительных проверок были выявлены неисправные компоненты, придется разбирать батарею и извлечь все основные элементы питания. Возможно, один из них вышел из строя и именно из-за этого ухудшилась работоспособность аккумулятора.
Для начала необходимо внимательно осмотреть соединения. Довольно часто они повреждаются, что приводит к общему понижению параметров батареи. Если визуально все в порядке, надо прозвонить «банки». Напряжение этих элементов не должно опускаться ниже 1.2 В.
Проверка по величине сопротивления
Проверить работоспособность батареи можно при помощи сравнения внутреннего сопротивления «банок». Чтобы узнать эту величину, придется поделить напряжение на силу тока и отнять нагрузочное сопротивление.
Для нагрузки рекомендуется использовать резистор на 10 Ом. Если полученное значение меньше 1 Ом, значит аккумулятор функционирует нормально.
Как измерить емкость
Емкостный тестер используется для точного определения емкости АКБ Чтобы определить настоящую емкость батареи, необходимо воспользоваться специальными емкостными тестерами. Во время работы такие устройства отправляют аккумулятору зондирующие импульсы. При получении ответного сигнала тестер анализирует их при помощи установленного процессора и делает необходимые вычисления, в результате которых можно узнать реальную емкость. Данная информация выводится на дисплей.
Как проверить ток утечки
Чтобы узнать ток утечки, придется воспользоваться мультиметром. Это универсальное устройство, которое может работать как амперметр, омметр и вольтметр. Для измерения утечки тока необходимо выполнить такую последовательность действий:
- Установить в мультиметре определение ампер на 10 А.
- Разорвать цепь и в место разрыва на отрицательном полюсе подсоединить измеряющее устройство.
- Ознакомиться с показаниями на дисплее.
Нормой считаются показания на уровне 30-70 мА.
Проверка остальных параметров
Единственный параметр, который осталось определить во время диагностики неисправностей аккумулятора — его саморазряд. На самом деле сделать это довольно легко. Необходимо ежедневно проводить замеры напряжения в течение месяца. Это позволит понять, насколько сильно разряжаются батареи.
Довольно часто случается такое, что шуруповерт перестает работать из-за неисправности аккумулятора. Чтобы убедиться в том, что он действительно вышел из строя, необходимо его проверить. Однако перед этим надо разобраться с тем, как правильно проводить такую проверку.
Нахождение причины поломки и её устранение
Перед тем как инструменту сломаться появляются следующие признаки:
- искрение;
- посторонние звуки;
- горелый запах;
- вибрация;
- батарея быстро разряжается.
Если на это моментально обратить внимание и принять соответствующие меры, можно не допустить возникновения серьезной поломки. В первую очередь шуруповерт разбирают, выясняют в каком узле появилась неисправность
Неисправности бывают механического и электрического характера, у каждого вида свои первоначальные специфические признаки. По ним вычисляют, какая деталь вышла из строя.
Если не работает аккумуляторная батарея, инструмент не будет запускаться. Можно купить новую или попытаться разобрать старую и поменять неисправный элемент. Для того чтобы разобрать АКБ, защелки выводят из пазов. Элементы с емкостью, которые соединены при помощи контактной сварки, установлены под кожухом. На каждой банке тестером меряют напряжение. Если значение не соответствует норме, то их убирают, откусывая в месте контакта кусачками. Вместо неисправных ставят новые. При отсутствии сварки используют паяльник. После аккумулятор собирают и проверяют шуруповерт.
Электроинструмент может не включаться, если повреждена схема не аккумулятора, а блок зарядного устройства. Его ремонт начинают с прозванивания радиоэлементов: сетевого предохранителя и выпрямительного моста. Вскрыв корпус зарядного устройства, можно увидеть почерневшую плату текстолита или радиоэлементы. Сразу становится понятно, что необходимо заменить. Очень часто ломается операционный усилитель и размещенные на радиаторах транзисторы.
Неполадки в механических узлах
Появление посторонних звуков и заклинивание устройства свидетельствует о том, что износились подшипники или втулки. Чтобы это выяснить, разбирают редуктор. Странные шумы появляются при деформации вала, а также биении патрона. При ослаблении затягивания, проверяют муфту на степень изнашивания. Во время работы шуруповерта постепенно изнашиваются зубья, это приводит к прокручиванию муфты.
Чтобы не допустить поломки редуктора, его надо регулярно обслуживать. Обслуживание заключается в смазывании всех трущихся механических частей, но перед этим обязательно убирают старую смазку. На обороты рабочего органа шуруповерта отрицательно влияет засорение. Посторонний шум появляеются и из-за неисправности в двигателе, износа втулок якоря, оторвавшегося магнита. Чтобы якорь начал хорошо работать, его рекомендуют смазать машинным маслом.
Изношенный подшипник шуруповерта
Повреждения электрической части
Неисправности в электрической части в основном выражаются в том, что становится невозможно включить шуруповерт, регулировать обороты или переключить в режим реверса. Если аккумулятор находится в исправном состоянии, а напряжение на его клеммах падает, то поломку надо искать в деталях двигателя. При невозможности включения при нормальном напряжении, проверяют пусковую кнопку. Для проверки работоспособности мультиметр переключают в режим прозвона, щупы устанавливают параллельно кнопки. Когда ее нажимают, тестер должен запищать, если этого не произошло, значит она вышла из строя. Можно попытаться восстановить кнопку. Для этого подчищают ее контакты.
Реверс также проверяют тестером. Одним щупом касаются входа кнопки, вторым – контакта электродвигателя. Если при переключении реверса нет сопротивления, значит повреждена проводка. Не работает регулировка оборотов двигателя – причина в кнопке или управляющем транзисторе.
Кнопка шуруповерта
Щетки электрического двигателя проверяют, осматривая их. Износ этих деталей не должен превышать 60%. Если выявить причину неисправности инструмента не удалось, измеряют сопротивление обмоток, отсоединив контакты мотора от остальной части схемы.
Обмотку перематывают при обнаружении:
- замыкания на корпус или между витками;
- обрыва.
Также проверяют сопротивление якоря. Щупы мультиметра устанавливают на пластинах коллектора. Он должен показывать ноль. Если обмотка не подлежит ремонту, ставят новый электродвигатель. Потрескивание и появление искр во время работы связано с тем, что в коллекторе образовался засор, которые привел к его медленному вращению.
Принципы проверки накопителя
Схема прибора для проверки аккумуляторов.
Проверить аккумулятор шуруповерта – значит определить его реальные основные параметры. Проверка батареи, обычно, проводится для определения ее качества или причины неработоспособности. В первом случае она нацелена на уточнение качества новой батареи, а во втором – включает измерения параметров на аккумуляторе, которые не питают шуруповерт в нужном объеме. Проверка проводится только при полной зарядке батареи.
При проведении проверки батарей для шуруповерта следует помнить о влиянии «эффекта памяти». Это явление основано на том, что частая зарядка не разряженного полностью аккумулятора может изменить емкость элемента, за счет остаточных зарядов от предыдущей зарядки. Особо подвержены «эффекту памяти» никель-кадмиевые экземпляры. Такое свойство вызывает проведение полного «тренировочного цикла» перед проведением проверки. Он заключается в полной разрядке батареи и последующей полной зарядке его.
Наиболее важный параметр батареи шуруповерта – ее емкость. Для ее определения существует специальный прибор – тестер аккумуляторов типа «кулон», но его в основном используют профессионалы, и для большинства пользователей он не доступен. Поэтому этот параметр, как правило, анализируется путем оценки других параметров. Прямому измерению подвергается ток и напряжение на выходе аккумулятора.
Тестируем банки аккумулятора
Когда первичная проверка показала, что АКБ работает неправильно, понадобится ее разобрать. Внутри корпуса вы найдете элементы, напоминающие обычные круглые батарейки, соединенные последовательно металлическими проводниками. Банок обычно 10 или 12. Каждая из них имеет напряжение в 1,2 вольта или 1,38.
Порядок действий следующий:
- полностью заряжаем аккумулятор;
- разбираем;
- визуально осматриваем цепь (нарушение контакта может оказаться искомой причиной возникшей проблемы);
- выпаиваем отдельные элементы;
- проверяем их мультиметром (нормальные показатели указаны выше);
- банки, выдающие слишком маленькое напряжение, заменяем на рабочие.
Никель-кадмиевые элементы можно, в принципе, попытаться восстановить. Для этого:
- в корпусе проделывают тонким шилом дырочку;
- заливают внутрь шприцом дистиллированную воду (примерно 1 кубик);
- отверстие закупоривают эпоксидным клеем.
- АКБ собирают.
В остальных случаях исправные элементы проще всего купить на радиорынке. Они обойдутся дешевле, чем новый аккумулятор
Важно только подобрать банки, имеющие совершенно аналогичные старым параметры и тип. То есть в металлогидридную АКБ нельзя ставить кадмиевые или литиевые элементы
Многим домашним умельцам приходится сталкиваться с необходимостью провести проверку дрели или шуруповерта на исправность аккумулятора. Со временем батарея садится, и для того, чтобы оценить возможность ее дальнейшей работоспособности, необходимо знать о том, как проверить аккумулятор шуруповерта мультиметром или тестером. Мультиметр — прибор с функциями вольтметра и амперметра.
Проверка по величине сопротивления
Схема устройства мультиметра.
Работоспособность каждой аккумуляторной банки можно оценить с большей вероятностью путем сравнения банок по их внутреннему электрическому сопротивлению. Этот параметр четко указывает на надежность батареи. Величина сопротивления определяется расчетным путем как результат деления рабочего напряжения на силу рабочего тока за вычетом нагрузочного сопротивления.
Рабочее напряжение обязательно измеряется под нагрузкой, причем в качестве нагрузки следует использовать резистор с точно определенной величиной собственного электрического сопротивления. Можно рекомендовать для создания нагрузки резистор с сопротивлением 10 Ом и мощностью 25 Вт. Проверка проводится по каждой банке в отдельности. Измеряется рабочее напряжение и сила тока.
Для примера можно рассмотреть усредненную проверку. Для новой аккумуляторной банки величина внутреннего сопротивления составляет 0,1 Ом. В целом, чем внутреннее сопротивление банки ниже, тем она качественнее. В реальных условиях получено рабочее напряжение под нагрузкой 1,19 В и сила тока 112 мА у одной банки и 1,18 В и 70 мА – у второй банки. Сопротивление составит, соответственно, 0,63 Ом и 5,71 Ом.
Полезные советы
Чтобы новый аккумулятор от шуруповерта (любой фирмы) не утратил свою емкость, первые несколько раз его потребуется заряжать на протяжении 10-12 часов. В ходе эксплуатации шуруповерта аккумулятором желательно пользоваться до полного его разряжения. После этого поспешите сразу же подключить его к заряднику и оставьте так, пока он до конца не зарядится.
Ни один из вариантов прошивки не будет эффективным, если речь идет о никель-кадмиевой батарейке, в которой закипел электролит. В указанных деталях неизбежно утрачивается емкость
Покупая новый составляющий компонент питания для АКБ, очень важно проследить за тем, чтобы уровень его емкости и размерные показатели соответствовали родным элементам шуруповерта. В противном случае – установить их будет весьма проблематично, а может и вовсе невозможно. Если ремонтируя АКБ шуруповерта, вы прибегаете к применению паяльника, то вам следует иметь в виду, что работать с ним нужно как можно быстрее
Это правило обусловлено тем, что долгое удержание данного приспособления может привести к губительному перегреву деталей АКБ. Действуйте быстро, но аккуратно
Если ремонтируя АКБ шуруповерта, вы прибегаете к применению паяльника, то вам следует иметь в виду, что работать с ним нужно как можно быстрее. Это правило обусловлено тем, что долгое удержание данного приспособления может привести к губительному перегреву деталей АКБ. Действуйте быстро, но аккуратно.
Если вы решили своими силами отремонтировать аккумулятор инструмента, то вам следует действовать аккуратно и точно. попытайтесь не делать ошибок, чтобы не навредить устройству еще больше. Снимайте и устанавливайте отдельные компоненты бережно, чтобы не навредить другим важным деталям. Если вы сомневаетесь в своих умениях и способностях, то лучше доверьте починку аккумулятора опытным специалистам либо купите новый АКБ и просто установите его в шуруповерт. Поменять эту деталь в таком случае будет очень просто.
О том, как правильно ремонтировать аккумулятор для шуруповерта своими руками, смотрите в следующем видео.
Общие рекомендации перед проверкой аккумулятора
Аккумулятор – это источник с помощью которого электродвигатель приводится в движение. В его конструкции применяются цилиндрические банки с никель-кадмиевым, литий-ионным или металл-гидридным заполнением. Каждая банка выдает напряжение от 1.5 до 4 Вольт. Это зависит от того, чем она заполнена. Друг с другом они соединены последовательно, в результате напряжение каждой суммируется. На инструмент оно передается через контакты.
Перед тем как проверить аккумулятор шуруповерта Bosch (Бош), Dewalt, Интерскол на наличие различных неисправностей, надо помнить, что установленные никель-кадмиевые АКБ обладают эффектом памяти. То есть емкость батареи из-за нерегулярных и частых подзарядок уменьшается, аккумулятор на сто процентов свой ресурс не использует.
Замер под нагрузкой
Если батарея на холостом ходу показывает относительно нормальный результат, можно перейти к испытанию под нагрузкой. В качестве эквивалента двигателя можно использовать резистор. Его сопротивление выбирается из соображений номинального тока нагрузки бытового шуруповерта, который на холостом ходу составляет не более 2 ампер (скорее всего, 1..1,5 А), при средней нагрузке около 5 А, при максимальной – до 10 А. Поэтому для испытаний целесообразно выбрать резистор так, чтобы ток составлял 5..10 А. Вычисляется номинал по закону Ома: R=U/I. Так, для шуруповерта на 12 вольт сопротивление резистора должно лежать в пределах 1,2..2,4 Ома. Мощность должна быть от 60 до 120 Вт. Такой резистор найти трудно, поэтому можно соединить параллельно, например, 6 десятиваттных резисторов по 10 Ом и получить нагрузку мощностью 60 Вт и сопротивлением 1,6 Ом.
Резистор 10 ватт 10 Ом.
На этот эквивалент надо нагрузить заряженный аккумулятор и замерить напряжение под нагрузкой.
Проверка батареи на эквивалент нагрузки, состоящий из ламп накаливания (при наличии второго мультиметра желательно контролировать ток в цепи).
Другой вариант – составить эквивалент из ламп накаливания, при необходимости соединив их параллельно до достижения нужной мощности. Но тут следует иметь в виду, что сопротивление нити лампы зависит от протекающего через нее тока. Светодиодные приборы свободны от этого недостатка, но их потребление энергии намного ниже, чем у традиционных источников света. Чтобы набрать хотя бы 60 ватт мощности (потребляемой, а не эквивалентной!), потребуется достаточное количество LED-элементов.
Под нагрузкой напряжение несколько просядет относительно уровня холостого хода. Степень снижения зависит от состояния батареи. Четких критериев допустимого уровня снижения напряжение нет, но ориентировочно можно оценить состояние АКБ, сравнив ее с новой батареей.
Из чего состоит аккумулятор
Внутреннее устройство АКБ любого шуруповерта, независимо от страны-производителя, абсолютно идентично. Если разобрать пластмассовый блок, внутри всегда находятся «банки», собранные в определенной последовательности. Показатель напряжения аккумулятора в целом складывается, исходя из уровня U, который имеет каждая батарейка в отдельности. Также у батареи есть четыре контакта, два из которых обеспечивают циклы заряда-разряда, третий соединен с термодатчиком, а четвертый, имеющий сервисное назначение, отвечает за выравнивание потенциала заряда во всех элементах питания.
Итак, соединенные между собой «банки» аккумулятора электроинструмента — это не что иное, как источник тока с постоянной величиной, в котором постоянно происходит преобразование химических реакций в электроэнергию. Именно таким образом аккумулятор отдает накопленную энергию в цепь. А когда он заряжается, процесс происходит в обратном направлении: АКБ просто забирает энергию из сети.
