Как проверить катушку зажигания на триммере

Поломки катушки зажигания: как опознать и отремонтировать

В качестве основных причин неисправностей можно выделить:

Попадание воды либо короткое замыкание могут привести к сгоранию обмотки.
Излишний нагрев приводит к неправильному искрообразованию, оно вызывает потерю разряда на двух обмотках.
Перегрев катушки может возникнуть как результат старения.
Малый заряд АКБ приводит к износу деталей и выходу из строя сердечника.
Сбои в изоляции проводов в результате механических или иных нагрузок влекут за собой падение напряжения и возможное замыкание.
Корродирование клемм снижает проводимость.
Пробои в корпусе приводят к нарушению внутренней изоляции.
В индивидуальном варианте катушек плохо закрепленный узел и вибрационные воздействия имеют в качестве следствия плохой контакт наконечников.
Неисправный модуль зажигания, а также нарушения в ЭБУ приводят к перегреву катушки.
Плохой контакт массы или его отсутствие вызывает неисправности.

Список можно продолжить. Все варианты можно свести к основным группам причин нарушений в работе катушек зажигания:

Механические
Возникают в результате износа, протекания масла, деформационных воздействий.
Повреждения контактного соединения
Причина –попадание влаги из-за дождя или езды по лужам

Зимой вместе с водой попадают реагенты.
Излишний нагрев и перегревание

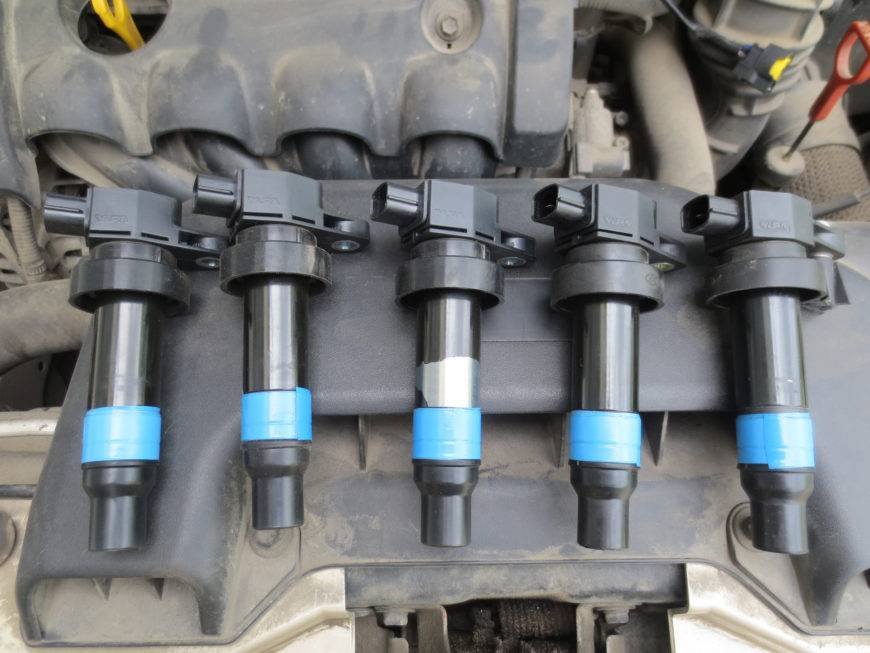

Свойственно для индивидуального типа.
Контроль перегрева возможен с помощью охлаждающей жидкости, но пользоваться следует с осторожностью.
Вибрационные воздействия
Особенно страдают индивидуальный вариант.
Источник вибрации – ГБЦ, головка блока цилиндров.
Стоит следить за равномерной работой мотора, без детонации.. Другие показатели:

Другие показатели:

ошибка на приборной панели – блок управления выходит в аварийный режим,
зажигание работает с пропусками – через раз,
потеря мощности и плохое ускорение,
излишнее нагревание катушки,
запах гари от нее.

При осмотре КЗ видны следы электопробоя, контакты могут выглядеть подгоревшими, заметны остатки термического перегрева, загрязненность корпуса и другие проблемы. Рассмотрим, как избежать или отремонтировать, если неполадки возникли.

Неисправность в виде пробоя проводки

Для предотвращения пробоя в проводке в результате попадания влаги или масляных фракций на нее наносят диэлектрическую смазку. Чаще всего пробивается высокое напряжение. При наступлении нарушения проводки ее заменяют на новую. Но есть способы исправить самостоятельно. Используется термоусадочная трубка диаметром 23-25 мм. Надевают на КЗ и нагревают вплоть до усадки по форме детали.

Неправильно работающая свеча

При обнаружении неправильно работающей свечи – если искра сбоит, ее необходимо заменить. Правильно работающая свеча выдает перебои – необходимо проверять провода высокого напряжения. Провод заменен, но сбои продолжаются – необходимо проверить трамблер для классического вида КЗ.

Далее проверяется катушка. В инжекторных авто сразу приступают к диагностике ИКЗ. Ремонт или замена проводятся применительно к тому уровню, где обнаружена неисправность.

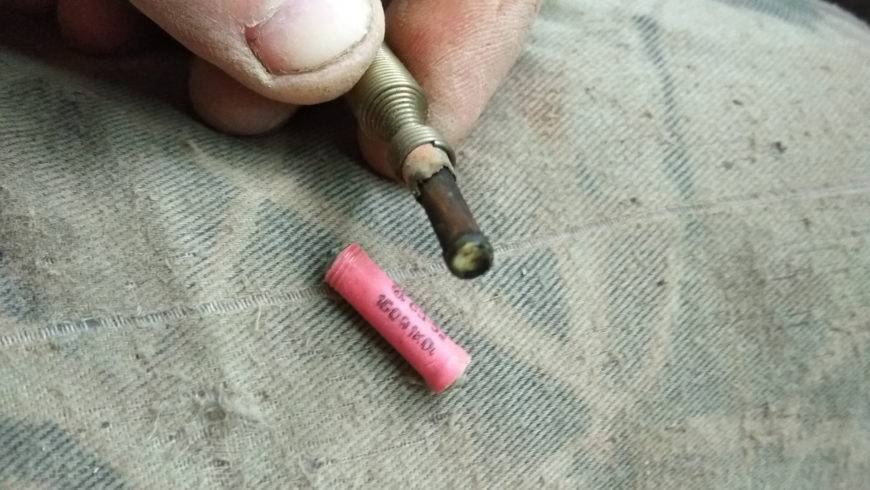

Перегоревшее добавочное сопротивление

Перегоревший резистор в классическом варианте КЗ перематывают вручную.

Его демонтируют, запомнив расположение проводов.
Для обмотки подойдет стальной провод: сталь Ст0, диаметр 0,4 мм, длина порядка 140 см.
Намотанную спираль закрепляют заклепками к контактным пластинам,
Провод укладывается в желоб керамической части,
Заливается эпоксидной смолой или жидким стеклом.

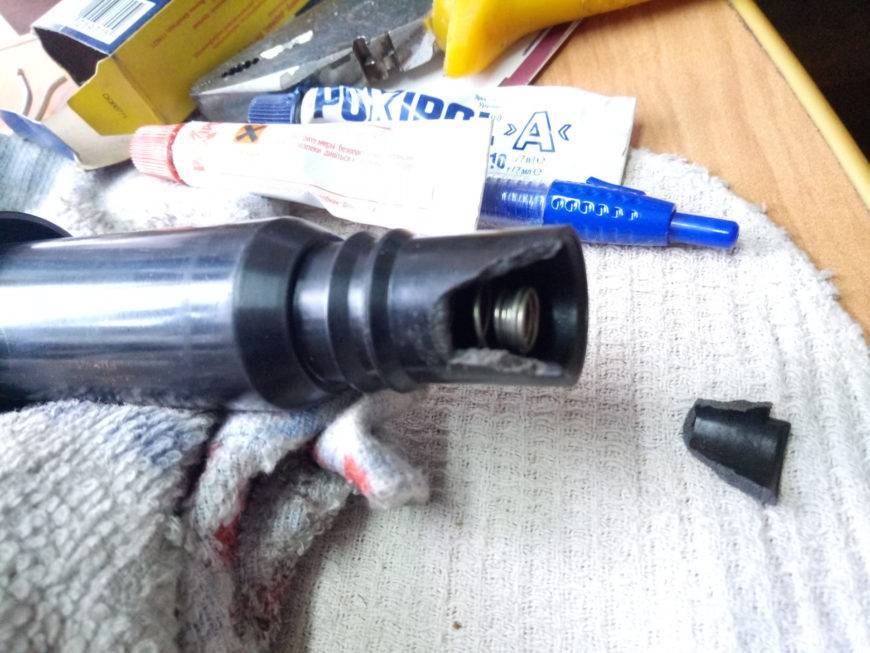

Поломка корпуса и крышки

Поврежденную крышку можно заменить, для этого развальцовывают края корпуса, убирают старую, ставят новую. После этого ее закрепляют по краям. Некоторые умельцы умудряются восстанавливать трещины заливкой эпоксидной смолы с наполнителем. Это получается, но считается, что ненадолго.

Сопротивление между массой и выводом для провода за пределами нормы

В этих локациях сопротивление должно быть около 1,2 мОм. Если оно значительно отличается, это означает плохое прохождение тока высоковольтного импульса.

Для изменения ситуации ножовкой по металлу спиливают пластиковый наконечник контакта. к нему приходится добираться он расположен глубоко.
Затем надфилем удаляют пластик на контакте до желтого слоя эпоксидки.
В этом месте будет виден дефект присоединения – он недостаточен или вовсе отсутствует между проводом обмотки и контактным пятаком.

Способ исправления очевиден – пайка контакта. После этого конструкция собирается в исходное положение. Спиленный наконечник устанавливают, стык заливают эпоксидной смолой близко к основанию.

Признаки неисправности и часто встречающиеся причины отказа

Катушка зажигания, как и нерегулируемый трансформатор, не содержит подвижных частей, поэтому отличается высокой эксплуатационной надежностью. Редко встречающиеся на практике случаи ее отказа внешне проявляются в том, что двигатель

начинает “троить”, причем этот эффект может частично исчезать после прогрева, но его интенсивность усиливается с течением времени;
дает перебои во время дождя и высокой влажности воздуха;
в зимний период до завершения прогрева наблюдаются “провалы”, которые уменьшаются при достижении рабочей температуры;
реагирует “провалом” на резкую подачу газа.

Механические повреждения катушки происходят из-за ударов по корпусу и из-за разрушения изоляции в результате естественного старения и при попадании на нее масла.

Это интересно: Замена стартера Рено Логан

Наиболее часто встречающейся причиной отказа катушки становится воздействие влаги летом и антигололедных реагентов зимой, проникающих в подкапотное пространство и вызывающей коррозию контактов.

Отрицательно влияют на надежность катушки перегрев и чрезмерные вибрации при ненормальной работе двигателя.

Из приведенного перечня видно, что владелец автомобиля в состоянии снизить вероятность отказа катушки правильной эксплуатацией автомобиля и поддержанием его в исправном состоянии. Но полностью исключить отказ этого узла нельзя.

Бортовой компьютер отмечает неисправность катушки включением индикатора Check Engine. Его срабатывание происходит по иным причинам. Поэтому для точной локализации неисправности требуются дополнительные тесты. Тестирование возможно без применения сложного профессионального диагностического оборудования.

Факторы риска для катушки

На нормальное функционирование этой детали влияют постоянное нагревание и вибрационные воздействия. Они приводят к различным повреждениям, нарушениям изоляции, обрывам, замыкания, вплоть до полного лишения работоспособности. Затрудняется запуск мотора, нарушается ритмичность воспламенения.

Из-за различных неполадок в свечах и высоковольтном проводе, возникает большая перегрузка. Неисправное распределительное зажигание, становится причиной затруднения запуска мотора и пропусками зажигания.

Причиной неполадок может стать и механические повреждения, старение материала изоляции, износ уплотнителя, пропускающий масло.

Проблемная катушка проявляет некоторые особенности поведения автомобиля.

«Троение» на холодную, причем, усугубление проблемы с течением времени
Под дождем обнаруживаются перебойные явления
Усиленное надавливание на газ, провоцирует провалы мотора
Затруднение или невозможность запуска мотора
Переход на высокую передачу, после непродолжительного разгона, сопровождается провалами
Во время движения теряется мощность машины

Видео: Зазор Между Катушкой И Магнето Бензокосы

Катушка зажигания для мотоциклов Oleo-Mac 37/38/42/44 &ква

Катушка зажигания для мотоциклов Oleo-Mac 37/38/42/44 «ОКНО»Катушка зажигания системы зажигания двигателя является элементом системы зажигания, который используется для преобразования низкого напряжения.

Воспламенение триммера является одним из важных элементов системы оплетки бензина, которая вызывает появление электрической искры, которая зажигает топливо и приводит в движение весь механизм. Этот модуль дает своего рода импульс. Вся система состоит из прямого зажигания (или магнита) и маховика. Последним элементом газового триммера является алюминиевая часть, он также выступает в роли вентилятора. У этого есть лезвия, которые обгоняют воздушный поток. часть охлаждает двигатель. Установлены две пластиковые «собачки» с пружинами, предназначенные для сцепления с ручным стартером.

Выбираем зажигание бензиновых плевков вместе со специалистами

Катушка зажигания на матке разных моделей, бренды, а также весь магнитный комплекс, включая провода и аксессуары, будут отличаться друг от друга. Например, деталь, предназначенная для оплетки Shtil, не обязательно подходит для Oleo-Mac, но лучше выбрать оригинальные запчасти, большинство из которых есть в нашем каталоге.

Итак, нас интересуют многие покупатели сети «Газовая коса», мы предлагаем выбирать, руководствуясь следующими параметрами:

Запасные части кусторезов можно разделить на основные и вспомогательные. Так или иначе, магнит или катушка зажигания по праву считается элементом, который требует немедленной замены при поломке инструмента. Наши специалисты помогут вам купить любую из существующих моделей для современных триммеров, а также опишут пошаговую установку новой детали.

Снимите пластиковый корпус и налево, над планкой, мы увидим модуль зажигания.
Системную неисправность можно диагностировать, если даже замена свечи новой не изменила ситуацию и не возникла искра. Есть моменты, когда искра зажигается или гаснет, но зажигание неисправно. Во втором случае устройство может запуститься, и через несколько секунд оно перегреется и больше не будет работать.
Ослабьте 2 винта, которые крепят модуль. Внешне его разрушение может заключаться в уходе элементов части между собой, слезах, слезах, слезах.
Перед установкой нового зажигания поверните маховик так, чтобы его металлические элементы смотрели вверх, и вы могли их видеть.
Мы устанавливаем инструмент над маховиком, чтобы сохранить зазор между новой катушкой и маховиком, но дома вы можете использовать обычный календарь, визитку или лист А4, сложенный четыре раза.
Далее установите новое зажигание, прикрутив его на место.
После того, как мы прочно его исправили, мы убираем «календарь», подключаем провода и ставим свечу. Мы пытаемся сделать.

Самые распространенные неисправности системы и их устранение

Рассмотрим наиболее часто встречающиеся поломки, связанные с системой зажигания бензопилы.

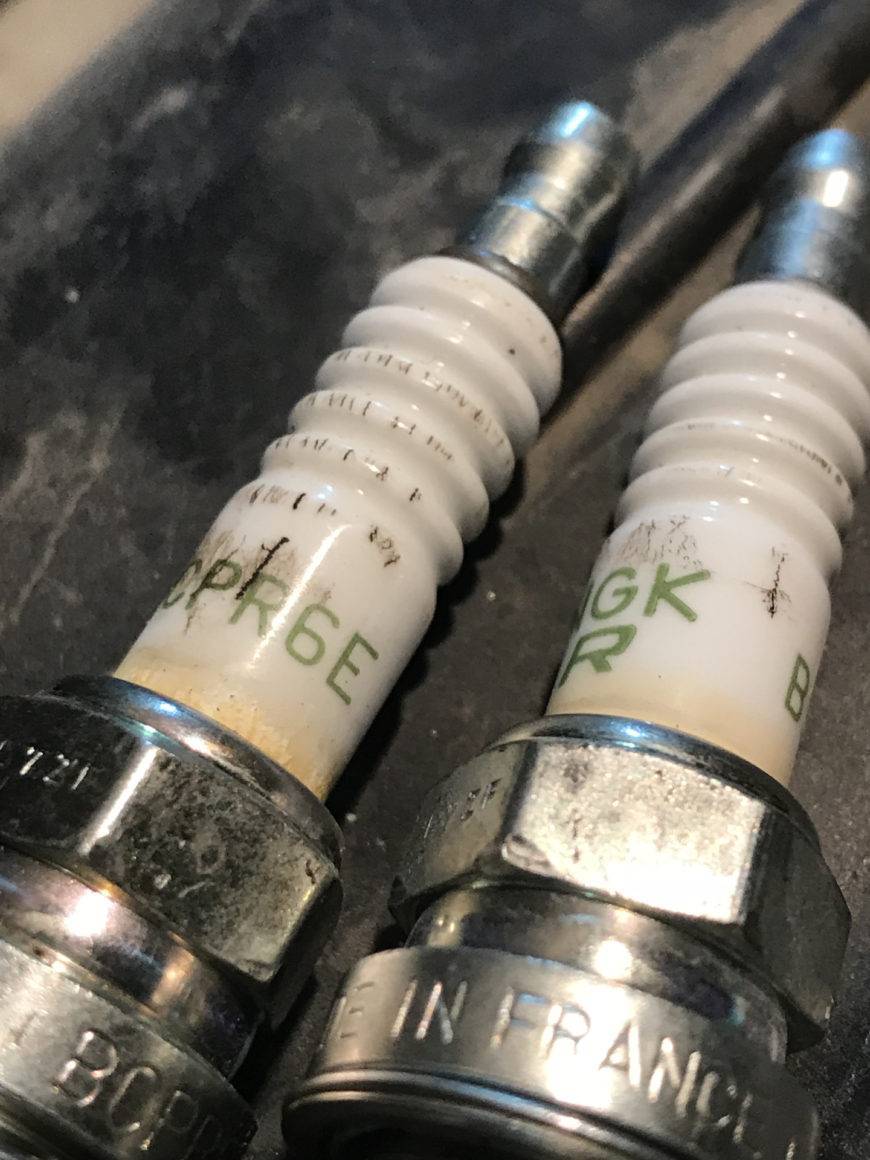

Нагар или влажность свечи

При отсутствии зажигания, отсутствует возможность завести мотор бензопилы. При осмотре системы, видим, что на свече образовался черный нагар. Это свидетельствует о том, что неисправность стоит искать в работе карбюратора, поршневой группы или пересмотреть соотношение заправляемого масла и бензина.

Если свеча влажная, это говорит об избыточности топлива. Проверьте все шланги на герметичность, смените те, что имеют дыры и трещины. Свечу очистите от нагара, высушите. Попробуйте завести двигатель.

Если свеча сухая, ее не забросало технической жидкостью, проверьте наличие искры. Для этого выкрутите свечу, наденьте на нее высоковольтный кабель зажигания и прижмите к корпусу мотора. После этого резко запустите стартер. Если искры нет, поменяйте свечу и повторите все сначала. Появилась искра — запускаем двигатель!

Обрыв ВВ провода

Если новая свеча также не дала искру, необходимо протестировать ВВ провод. Для проверки целостности проводки лучше всего использовать специальный тестер – мультиметр, о котором говорили в начале статьи.

Обрыв цепи в катушке, можно увидеть проверяя ее мультиметром на режиме сопротивления, значение будет стремиться к бесконечности.

Большой зазор между модулем зажигания и магнитом маховика

В случае образовавшегося большого зазора в катушке, необходимо самостоятельно выставить нужно значение, использовав алгоритм приведенный выше.

Видео: Как Проверить Катушку Зажигания На Триммере

Как проверить здоровье магнита

Магнето является основной частью системы зажигания двигателя и представляет собой катушку с первичной и вторичной обмотками, расположенными вокруг сердечника. Часто искра приводит к неисправности свечи зажигания и воспламенение не происходит. Чтобы проверить катушку, вам нужно использовать тестер и выполнить следующие действия.

200 Ом должны быть установлены на тестере при переключении в режим измерения сопротивления. Это проверит первичную обмотку.
Подключите один тестерный электрод к заземлению катушки, а другой. к магнитному контакту. Обычно сопротивление должно составлять от 0,4 до 2 Ом.
Чтобы проверить вторичную обмотку, вам необходимо установить выключатель устройства на 20 шт. Далее один зонд устройства вставляется в свечную крышку, а второй подключается к «массе». Обычно сопротивление должно быть в пределах 4-6 пк и выше (в зависимости от модели).

При обрыве цепи устройство будет показывать бесконечность, а при замыкании. 0 (ноль).

Если у вас нет тестера, тогда вы можете использовать следующий метод с большой осторожностью, чтобы электрод не касался цилиндра, иначе катушка сгорит

Снимите крышку свечи. Вам не нужно вращать свечу, чтобы поддерживать сжатие.
Вставьте крышку без крышки в крышку. Гвоздь должен быть такого диаметра, чтобы он хорошо прилегал к колпачку.
Привяжите крышку к цилиндру с помощью диэлектрика, чтобы зазор между электродом и корпусом цилиндра составлял от 5,5 до 7 мм (но ни в коем случае не касался «массы»).
Используйте стартер, чтобы смоделировать двигатель несколько раз. Кнопка зажигания должна быть включена.
Следите за искрой и какого цвета она имеет.

Обычно искра должна быть сильной, белой или иметь голубоватый оттенок. Если искра слаба и имеет оранжевый или желтый цвет, это указывает на неисправный магнит.

Следует также иметь в виду, что иногда холодный магнит может дать хорошую искру. Но после нагрева из-за внутренних неисправностей он перестает производить ток. Как только катушка остынет, триммер запускается снова и работает некоторое время, пока магнит снова не нагреется. Эту катушку необходимо заменить.

Иногда свеча зажигания может вызвать аналогичные проблемы с нагревом, даже если катушка работает, поэтому необходимо проверить обе детали.

Алгоритм зажигания

Триммер зажигания легко регулируется.

Снимите корпус с двигателя, отвинтив все болты, которые его удерживают. Например, на бензиновой косе Patriot PT 2540 для снятия корпуса вам потребуется открутить корпус воздушного фильтра и снять его с защелок с помощью плоской отвертки. Пластиковый корпус может быть легко удален.

С помощью отвертки открутите 2 винта (не выворачивайте полностью), удерживая магнит.
Поверните маховик так, чтобы магниты были сверху.
Далее, чтобы получить лучший зазор между маховиком и катушкой, вы можете использовать обычный визитная карточка или карманный календарь. Если у вас его нет под рукой, вы можете использовать лист бумаги А4, чтобы установить зажигание, сложив его дважды (в результате вы получите толщину 4 листа). Эта толщина будет достаточной для оптимального зазора и контроля зажигания. Вставьте визитку или бумагу между катушкой и магнитами.
Магнитное поле тянет катушку к маховику. Удерживая магнит пальцами в этом положении, затяните болты, которые его удерживают.
Удалить визитку. После этого зажигание триммера будет отрегулировано.

Обслуживание и профилактика проблем запуска

Чтобы инструмент служил дольше и не создавал проблем, содержите его в чистоте и проводите регулярное обслуживание.

Не храните заправленную бензокосу: оставляя её более, чем на 2 недели, а тем более – на зиму, слейте остатки топлива из бака, затем заведите мотор и дайте ему поработать, пока сам не заглохнет. Оставляя инструмент на зиму в сарае, оберните мотор и ножи промасленной ветошью.

Для смазки 2–тактного мотора перед хранением, выкрутите свечу и поднимите стартером поршень в самый верх. Капните из шприца немного моторного масла и с помощью стартера несколько раз проверните коленвал.

Весной, перед первым использованием после простоя, желательно проверить свечу и фильтры, разобрать и промыть карбюратор, даже если проблем с запуском нет.

Диагностика магнето

Магнето — ключевой узел в системах зажигания двигателей. Это катушка с сердечником, которую окружают первичная, а затем вторичная обмотки. Если данная деталь неисправна, искра на свече зажигания отсутствует, а горючее не воспламеняется.

Первый способ

Проверить работоспособность магнето можно с помощью тестера. Для этого необходимо выполнить такую последовательность действий.

Правильно настроить тестер: воспользоваться функцией замера сопротивления и выставить 200 Ом для снятия замеров первичной обмотки.
Первый электрод измерительного прибора направить на «массу» магнето, а второй — к выходному контакту. Если первичная обмотка исправна, показатели должны быть от 0,4 до 2 Ом.
Установить переключатель тестера на 20 Ком, чтобы диагностировать вторичную обмотку. Затем первый щуп направить в колпачок свечи, а второй — на «массу». Если все в порядке, показатели будут варьировать от 4 до 6 Ком, в зависимости от модели триммера, будь то «Патриот 547», Husquarna 128 r или техника другой марки. Если цепь оборвана, на экране тестера появится значение бесконечности. А если произошло замыкание, на дисплее высветится ноль.

Второй способ

Если воспользоваться тестером нет возможности, существует другой способ проведения проверки

При этом важно не касаться электродом цилиндра, в противном случае катушка повредится

Необходимо снять колпачок со свечи зажигания. Вывинчивать свечу не следует, так как это позволит сохранить компрессию.
Затем нужно подобрать гвоздь с удаленной шляпкой и плотно вставить его в колпачок.
Далее колпачок с гвоздем следует надежно привязать к цилиндру диэлектриком. При этом электрод должен находиться на расстоянии 5,5-7 мм от корпуса цилиндра, но не касаться массы.
Потом стартером нужно выполнить имитацию запуска мотора с включенной кнопкой зажигания. При этом требуется внимательно следить, появится ли искра, и постараться определить ее цвет.

Есть один важный момент, который нужно учитывать при диагностике: неразогревшееся магнето в любом состоянии может формировать мощную искру. Однако если оно неисправно, то, разогревшись, прекращает создавать ток, и триммер не заводится. Позднее, остыв, катушка снова возвращается на рабочий уровень, мотоблок включается и какое-то время работает на холостом ходу или под нагрузкой, пока температура магнето снова не повышается. В этом случае деталь нужно поменять на новую.

Как работает катушка зажигания в автомобиле

Низковольтное напряжение поступает от АКБ или от генератора, его необходимо преобразовать в высоковольтное. КЗ генерирует высоковольтный электрический импульс на свече, которая затем запаливает топливно-воздушную смесь, что приводит к работе двигателя внутреннего сгорания.

Это обеспечивается двумя видами обмотки – первичной с малым числом витков толстого провода, рассчитанной на низкое напряжение порядка 12 в, и вторичной из тонкого провода с большим числом витков. На вторичной возникает высокий уровень напряжения от 25 до 30 тыс. в. Существуют устройства с незамкнутым и замкнутым магнитопроводом.

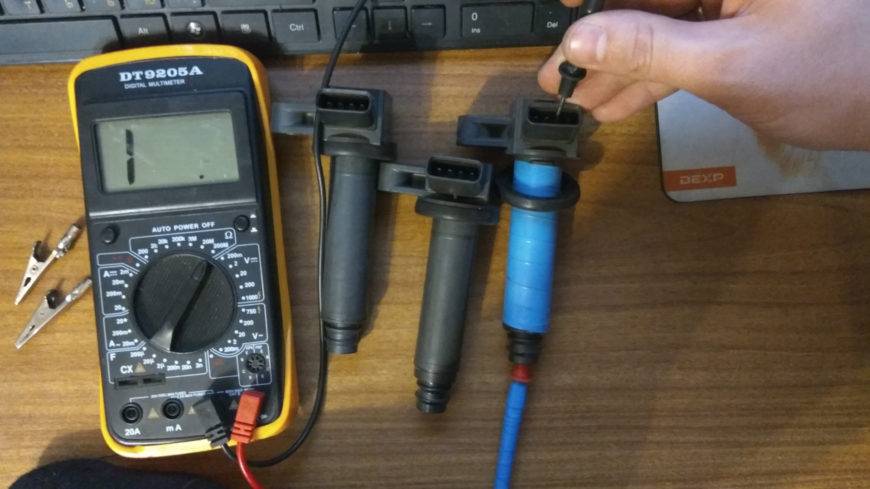

Измерение параметров обмоток

Чтобы измерить сопротивление первичной обмотки мультиметром, нужно переключить его в режим омметра и установить наименьший предел измерения (как пользоваться мультиметром). После этого нужно замкнуть между собой щупы прибора и, если позволяет его конструкция, выставить ноль омметра. Если же конструкцией прибора это не предусмотрено, запомнить показания и в дальнейшем отнимать их от результатов измерений. Для измерения сопротивления вторичной обмотки на приборе включается предел измерения до 100 кОм, выставляется ноль или запоминается показание при замкнутых щупах.

У индивидуальных катушек для измерения сопротивления первичной обмотки щупы следует подключать к контактам низковольтного разъема с номерами 1 и3 (крайние). У общих – к двум низковольтным клеммам (Б и К или и –).

Чтобы измерить сопротивление вторичной обмотки у общей катушки с одним выходом, щупы омметра необходимо подключать к высоковольтному выходу и к клемме или Б. Для проведения того же измерения у общей катушке с двумя высоковольтными выводами, щупы омметра нужно присоединить к обоим выходам высокого напряжения.

Для измерения сопротивления вторичной обмотки у индивидуальной катушки, щупы омметра нужно присоединить к высоковольтному выходу и к среднему контакту разъема.

Для чего нужна проверка сопротивления. Проверка сопротивления обмоток позволяет выявить межвитковое замыкание или обрыв провода. В случае межвиткового замыкания сопротивление обмотки будет несколько меньше, чем у исправной. При обрыве обмотки прибор покажет бесконечно большое сопротивление.

Почему загрязнения мешают искрообразованию

Катушка зажигания, как и любой другой трансформатор, повышающий напряжение электрического импульса, уменьшает его ток. Загрязнение изоляторов катушек и свечей маслом и нагаром проводит электрический ток, поэтому может быть представлено в виде сопротивления, подключенного параллельно искровому зазору и шунтирующего его. Ток, идущий через этот шунт из грязи и влаги, сильно снижает мощность электрического импульса, приложенного к искровому зазору. Поэтому напряжение импульса на электродах свечи тоже падает, и его не хватает для уверенного пробоя межэлектродного промежутка. Следовательно, чем выше напряжение искрообразования, тем меньше ток импульса, а система зажигания чувствительнее к различным загрязнениям.

Сопротивление обмоток некоторых моделей

Б 114 Б (для ЗИЛ 431410, ГАЗ 3102): первичная – 0,38 Ом, вторичная – 19,9 кОм;
Б116–01 (для ГАЗ 31029): первичная – 0,65 Ом, вторичная – 18,7 кОм;
3705 (для Таврии): первичная – 0,38 Ом, вторичная – 4,3 кОм;
3705 (для Оки): первичная — 0,49 Ом, вторичная — 6 кОм;
3705 (производства Болгарии для ВАЗ 2108): первичная – 0,43 Ом, вторичная – 5,25 кОм;
2108–37050–10 (производство Италии для ВАЗ 2108): первичная – 0,65 Ом, вторичная – 18,7 кОм;
Б 115 В (для Москвича): первичная – 2,3 Ом, вторичная – 6,3 кОм;

Данные приведенные выше не усредненные. Они получены сотрудниками редакции издания «За рулем» при измерении сопротивления обмоток исправных экземпляров некоторых моделей.

Последовательность действий при диагностике

Очистка поверхности от загрязнения.
Проверка внешнего вида. Устройство с трещинами и следами пробоя необходимо заменить.
Проверка сопротивления обмоток мультиметром.

Катушка зажигания (магнето). Проверка исправности и выставление зазора.

Нередко сталкиваемся с ситуациями, когда юзеры инструмента приходят с неисправным зажиганием. Часто оно вправду оказываются неисправными, но часто катушка зажигания к поломке инструмента дела не имеет. Ниже описаны деяния по проверке исправности катушки зажигания.

Оценка текущего состояния катушки.

Перед тем как заняться катушкой зажигания стоит проверить исправность всей цепи. Сделать последующее:

зрительно оценить отсутствие трещинок и видимых изъянов на корпусе катушки
загрязенность токопроводящих частей и узлов
исправность и изолированность высоковольтных проводов, контакты проводов, надежность их крепления, отсутствие ржавчины в местах крепления
проверить состояние свечного колпачка: нередко его отрывают от высоковольтного провода и пробуют вернуть “подручными” способами. Помните: любые “сопли” в этом месте понижают качество электронной дуги свечки
проверьте исправность свечки. Как проверить катушку зажигания Замена диска муфты сцепления на мотокосе Hammer MTK. Качество нашего бензина не позволяет свече “длительно жить”
проверьте исправность выключателя цепи. В особенности животрепещуще для китайских пил и триммеров.

Смысл данных действий заключается в том, чтоб исключить из списка вероятных дефектов все элементы цепи, не считая катушки. Если все в порядке движемся далее.

Возможные неисправности

Проблемы в работе катушек зажигания могут быть вызваны следующими причинами:

Если в двигателе по каким-либо причинам произошло нарушение герметичности, это может привести к проблемам в работе рассматриваемого узла.
Возникновение короткого замыкания.
Иногда на машине могут быть установлены неподходящие свечи. Если у них слишком большое расстояние между контактами или, наоборот, зазор слишком маленький, то система зажигания не сможет работать нормально.
Если неисправны свечи, это может привести к пробою изолятора и появлению обратных газов.
Постоянный перегрев катушки. Чаще всего он является следствием длительной интенсивной эксплуатации узла. Если зажигание долго работает без запуска мотора, то это обычно приводит к резкому повышению температуры катушки.
Наличие механических неисправностей. На состояние катушки влияют вибрации, а также может попасть масло, которое способно разрушительно воздействовать на изоляцию.
Длительная эксплуатация на ВАЗ 16 Приора или на других моделях приводит к постепенному износу.
Работа в условиях, когда много пыли и грязи ухудшает качество контактов.
Если аккумулятор даёт недостаточное напряжение, то функционирование КЗ замедляется. Это приводит к увеличению нагрузки на блок управления и обуславливает повышенный износ.

Наиболее частой проблемой является износ узла из-за длительного времени эксплуатации. Если проверить сопротивление катушки зажигания, то можно точно узнать степень работоспособности детали.

Когда катушка неисправна, это можно заметить по появлению следующих признаков:

Появляется пропуск зажигания. В данной ситуации искра возникает не всегда.
Мотор плохо заводится. Эта особенность будет особенно сильно проявляться при низкой температуре.
Поменяли цвет провода, подключённые к детали.
На поверхности имеются пятна. Иногда причиной этого является короткое замыкание.
Переход в режим работы safe-mode осуществляется самопроизвольно.
На панели отображаются неверные диагностические данные.
Когда идёт дождь, мотор работает в несколько раз хуже.
Если шофёр нажимает на акселератор слишком резко, то желаемого действия не происходит.
Несмотря на неоднократные попытки, двигатель не заводится.
Происходит потеря мощности.

При появлении таких признаков рекомендуется проверить работоспособность катушки зажигания мультиметром.

Проверка катушек зажигания

Есть несколько способов проверить катушку зажигания. Это замена неисправной катушки на катушку с другого цилиндра, проверка сопротивления обмоток катушки, измерение питающего напряжения и проверка высокого напряжения. Разберемся подробнее.

Замена катушек

Замена катушки зажигания на катушку с другого цилиндра — это самый простой способ начать диагностику и очень хорошо работает на любом автомобиле.

В случае с неисправной катушкой зажигания у вас обычно будет пропуск зажигания на конкретном цилиндре. Допустим, у вас пропуски зажигания в 3 цилиндре.

Просто снимите другую катушку, например с цилиндра 2 и замените ее катушкой с цилиндра 3.Теперь, если у вас есть диагностический сканер или адаптер ELM327, вы можете стереть ошибки OBD2. Если нет, запомните, какой код ошибки у вас был.

Теперь заведите машину и дайте ей поработать несколько минут. Если катушка зажигания действительно была неисправна, то теперь вы увидите код ошибки «P0302. Пропуски зажигания во 2 цилиндре», поскольку неисправная катушка из цилиндра 3 была установлена на цилиндр 2. Теперь нужно снять неисправную катушку с цилиндра 2 и заменить на новую.

Если вы меняете катушки, а пропуски зажигания остаются в 3 цилиндре, значит проблема не в катушке. В этом случае может быть проблема с модулем зажигания, с разъемом катушки или проводом, со свечой зажигания, с топливной форсункой или механическая неисправность двигателя в этом цилиндре.

Визуальный осмотр

Внимательно осмотрите катушку на предмет признаков трещин, ожогов, плавления или токов утечки. Проверьте состояние пружинки внутри колпачка. Это часто указывает на проблему с катушкой, поэтому проверьте внимательно.

Проверка обмоток мультиметром

Будем проверять электрическое сопротивление первичной и вторичной обмотки. Главная проблема заключается в том, что вы не можете имитировать нагрузку или измерять катушку во время работы. Поэтому неисправные катушки все равно могут пройти этот тест, но при этом будут плохими.

Найдите в руководстве по ремонту или в интернете паспортные значения сопротивлений катушек зажигания вашего автомобиля. Если данных нет, можно сравнивать показания с заведомо исправной катушкой с другого цилиндра.

Цифры приблизительно будут такими:

Цилиндрическая катушка зажигания: первичная обмотка: 0,5–2,0 Ом, вторичная: 8,0–19,0 кОм.
Одноискровая или индивидуальная катушка зажигания: первичная обмотка: 0,3–1,0 Ом, вторичная: 8,0–15,0 кОм.

Снимаем катушку с двигателя. Для этого отключаем электрический разъем и выкручиваем болты крепления.

Нам надо будет проверить сначала сопротивление первичной, а затем вторичной обмотки. Включаем мультиметр на измерение сопротивления (Ом) в пределах до 200 Ом и подключаем к выводам первичной обмотки. Обычно это будут крайние 1 и 3 выводы на разъеме.

Затем повторяем эту операцию со вторичной обмоткой. Только на этот раз переключаем мультиметр на предел до 200 кОм. Один измерительный провод соединяем со средним штекером на на разъеме, а второй — с выводом на свечу.

Если показания выходят за пределы нормального диапазона сопротивления, необходимо заменить катушку зажигания.

Проверка вторичной обмотки катушки с диодом

В этом случае полезно сделать следующее. Переключить мультиметр на измерение постоянного напряжения (DC). Подключить его последовательно между вторичной обмоткой катушки зажигания и аккумулятором. Если аккумулятор подключен в направлении диода, мультиметр должен показывать напряжение.

После изменения полярности соединений в направлении блокировки диода напряжение не должно отображаться. Если напряжения нет ни в одном из направлений, можно предположить, что во вторичной обмотке обрыв. Если напряжение есть в обоих направлениях, значит неисправен высоковольтный диод.
