Как разобрать перфоратор деволт

Разборка патрона SDS

Для оценки состояния патрона перфоратора этот узел необходимо разобрать. Начинают разборку со снятия переднего резинового пыльника. Он ничем не крепится, достаточно поддеть его отверткой.

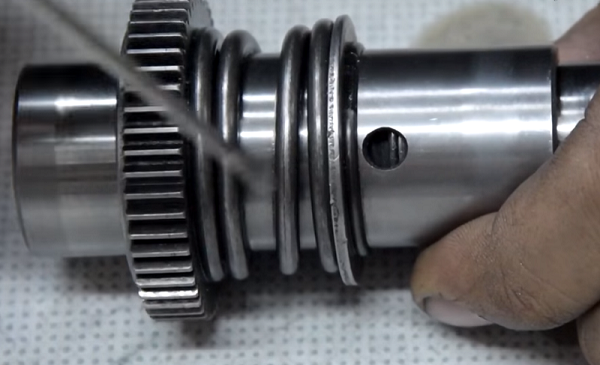

Далее снимают стопорное кольцо и шайбу. Так освобождается пружина.

При снятии пружины нужно соблюдать осторожность: под ней расположены стопорные шарики, они легко выскальзывают и могут потеряться. После удаления пружины можно снять задний пыльник. Цилиндр закреплен четырьмя вставками, одновременно проходящими через стенки ствола перфоратора

Вставки входят в стенки заподлицо, ухватить их не за что. Для выемки вставок удобнее всего воспользоваться небольшим магнитом или намагниченной отверткой. Освобожденный патрон вынимают, слегка покручивая из стороны в сторону. Проведя осмотр, делают заключение: требуется замена всего патрона или только некоторых деталей. Сборка производится в обратном порядке

Цилиндр закреплен четырьмя вставками, одновременно проходящими через стенки ствола перфоратора. Вставки входят в стенки заподлицо, ухватить их не за что. Для выемки вставок удобнее всего воспользоваться небольшим магнитом или намагниченной отверткой. Освобожденный патрон вынимают, слегка покручивая из стороны в сторону. Проведя осмотр, делают заключение: требуется замена всего патрона или только некоторых деталей. Сборка производится в обратном порядке.

Другие патроны

Кроме SDS, существуют менее распространенные зажимные конструкции. Они предназначены для фиксации инструмента с гладким хвостовиком.

Ключевой патрон для перфоратора, он же зубчато-венцовый, аналогичен стандартному зажиму для дрели. Насадка в нем фиксируется тремя кулачками, которые перемещаются воздействием специального ключа. Хотя насадка держится надежно, использование такой конструкции ограничено, так как смена инструмента занимает довольно много времени.

Быстрозажимные конструкции более удобны в работе, экономят время, затрачиваемое на замену насадок. В двухмуфтовом патроне, чтобы зажать или освободить рабочий инструмент, нужно удерживать заднюю часть и вращать переднюю, то есть, задействованы обе руки. Одномуфтовая конструкция позволяет действовать одной рукой, но требует фиксации рабочего вала. Такая опция должна быть заложена в конструкцию перфоратора.

Несмотря на удобство быстрозажимных патронов, первенство сохраняется за конструкцией SDS.

SDS-plus

Такой конструкцией оснащены легкие перфораторы, предназначенные для сверления отверстий диаметром до 20 мм в бетоне или кирпиче. На хвостовике насадки расположены четыре паза. Пазы (4) направляют движение насадки при установке, они соприкасаются с клиньями (5) патрона — так обеспечивается вращение рабочего инструмента. Пазы (2) служат для фиксации хвостовика, в них входят стопорные шарики, не позволяя бурам выскакивать.

Сетевые устройства

Лучшие варианты аккумуляторных перфораторов мы рассмотрели. Теперь давайте поговорим о сетевых видах. Они намного мощнее, и не отключаются из-за разряда аккумулятора.

DeWalt D25133k

Самый популярный в данном сегменте. Он не очень дорогой, но способен выдавать неплохую производительность. В профессиональной сфере он вряд ли подойдёт, но в условиях домашнего ремонта это лучший агрегат.

Весит прибор около 2600 г, удобно лежит в одной руке. Есть возможность крепления дополнительного держателя, который вращается вокруг ствола перфоратора.

Положительные качества:

• цена 120 долларов;
• реверс – удобный переключатель, защищённый от ненамеренных нажатий;
• прорезиненая рукоять;
• установлен патрон типа SDS-Plus;
• устройство работает в двух режимах;
• корпус для переноса прибора;
• поглощение вибрации;
• мощность 500 Ватт, сила удара – 2.9 Дж, скорость ударов – 91 в сек.;
• есть возможность регулировки скорости оборотов.

Отрицательные стороны:

• в базовой комплектации нет свёрл;
• для того чтобы сработал удар, придётся оказать большее давление на прибор в сравнении с другими вариантами;
• периодически попадается искривлённый патрон (тщательно проверяйте всю периферию).

DeWalt D25263k

Модель отлично подходит для длительного использования в течение всего рабочего дня. Отличительной чертой является держатель, который крепится отдельно от ствола.

Много положительных сторон.

• Второй держатель, регулирующийся одним прикосновением.
• Контроль глубины бурения.
• Легко заменить сверло. Нужно просто надавить на патрон.
• Средний вес. Прибор не является слишком тяжёлым: 3000 г.

• Удар производится с силой 3 Дж. Сверло крутится со скоростью 24 оборота в секунду, совершает 89 ударов за 1 секунду.
• Перфоратор позволяет сверлить бетон. Радиус бурения составляет 3.25 см.
• Очень удобен при работе с потолками благодаря продолговатой форме.

Схема устройства ударного механизма, его неисправности и ремонт

Ударные механизмы перфораторов отличаются по своей конструкции, в зависимости от того, к какому семейству принадлежат аппараты. Поэтому и ремонт данных механизмов будет происходить по разным принципам.

Бочковые перфораторы

Перфораторы с вертикальным расположением двигателя обычно имеют ударный блок на основе кривошипно-шатунного механизма (КШМ). Ниже приведена схема ударного механизма такого типа.

На следующем фото показан аппарат в разрезе, где можно увидеть место расположения КШМ.

Ударный механизм агрегата с вертикальным двигателем может иметь следующие неисправности. У шатунного механизма имеется отдельный подшипник, который установлен на кулачке колеса с эксцентриком, но иногда он может быть расположен в основании шатуна. В некоторых моделях перфораторов на этом месте может быть установлен подшипник скольжения (вместо подшипника качения), требующий постоянного наличия смазки. Если ее нет, или она уже застарелая, то этот узел изнашивается. При ремонте придется полностью заменить шатун и эксцентриковый бочонок.

Еще одна распространенная проблема — сломался боёк. Данную неисправность можно вычислить, если вы заметили, что на вашем перфораторе больше нет удара. Чтобы добраться до бойка, потребуется полная разборка ствола устройства. Делается она следующим образом.

1. Отсоедините ствол от корпуса перфоратора, снимите патрон (см. описание выше). Постучите стволом о стол, чтобы из него вывалился поршень. Возьмите резиновый молоток и выбейте ствол из корпуса.
2. Снимите стопорное кольцо, удерживающее подшипник.
3. Снимите сам подшипник и легким постукиванием по столу извлеките шарики.
4. После извлечения 3-х шариков, можно вытянуть растровую втулку.
5. Также, как и в предыдущем случае, извлеките шарики, находящиеся на втулке, только не перепутайте их с теми, что сняли раньше (эти шарики меньшего диаметра). После извлечения шариков, требуется вставить отвертку во втулку и вытолкнуть боёк.

В данном случае боёк целый. Но если он сломан, то замените его на новый

Также следует обращать внимание на уплотнительные резинки и на сальники в корпусе ствола. Если они изношены, то подлежат замене

Перфораторы пистолетного типа

Устройство ударного механизма у агрегата пистолетного типа немного отличается от такого же по назначению механизма, установленного в аппарате бочкового типа.

Главное его отличие в том, что поршень приходит в движение не при помощи шатуна, а от качающегося (“пьяного”) подшипника. Поэтому, самая частая поломка данного узла – это износ “пьяного” подшипника, который требуется заменить.

На следующем фото показан разрушенный “пьяный” подшипник, который является причиной того, что перфоратор перестал долбить.

Снимается качающийся подшипник с помощью плоской отвертки, которой нужно подцепить скобу, и извлечь ее. После этого, подшипник легко отделяется от корпуса редуктора.

При замене развалившегося подшипника следует хорошо промыть редуктор, так как именно в его корпусе могут остаться осколки сломанной детали.

После прочистки и установки нового подшипника, следует нанести жирный слой смазки в этот блок.

Также причиной того, что устройство не бьет, может послужить сломанный боек. Чтобы его достать, нужно снять стопорное кольцо, которое видно в отверстии.

Возьмите маленькую отвертку, подцепите ею кольцо, и сместите его вправо (по направлению к шестерне).

Те же действия проделайте и с другой стороны детали. Далее, вставьте отвертку в отверстие детали и продавите снятые внутренние части механизма.

После данного действия легко достанется стопорное кольцо, и корпус, в котором находится сломанный ударный боёк.

Если разобрать данный корпус, то вы увидите “виновника” неисправности, по причине которой перфоратор не долбит.

Рекомендации по разборке и сборке перфоратора

Для устранения неисправностей инструмента своими руками все действия должны осуществляться согласно определенному порядку:

Если при визуальном осмотре перфоратора не видно поломок, то следующим этапом является его разборка.

1. Требуется предельно внимательно снять рычаг переключателя, поскольку неправильная разборка может быть связана с поломкой хрупких деталей.
2. Производится отсоединение резинового колпачка, который иногда меняют, чтобы защитить ствол прибора.
3. При наличии разборного патрона необходимо действовать следующим образом:

• снять щетки;
• отвинтить винты;
• снять корпус;
• разобрать распадающиеся запчасти и детали;
• сделать последующий осмотр;
• сделать замену неисправных элементов и их последующую смазку.

Разборку производят на основе знания конструкций патронов. Когда инструмент находится в разобранном состоянии, то всегда возникает вопрос о том, как его можно собрать. Это делается по инструкции, объясняющей, как разобрать прибор, только в обратной последовательности.

Схема устройства ударного механизма, его неисправности и ремонт

Ударные механизмы перфораторов отличаются по своей конструкции, в зависимости от того, к какому семейству принадлежат аппараты. Поэтому и ремонт данных механизмов будет происходить по разным принципам.

Бочковые перфораторы

Перфораторы с вертикальным расположением двигателя обычно имеют ударный блок на основе кривошипно-шатунного механизма (КШМ). Ниже приведена схема ударного механизма такого типа.

На следующем фото показан аппарат в разрезе, где можно увидеть место расположения КШМ.

Ударный механизм агрегата с вертикальным двигателем может иметь следующие неисправности. У шатунного механизма имеется отдельный подшипник, который установлен на кулачке колеса с эксцентриком, но иногда он может быть расположен в основании шатуна. В некоторых моделях перфораторов на этом месте может быть установлен подшипник скольжения (вместо подшипника качения), требующий постоянного наличия смазки. Если ее нет, или она уже застарелая, то этот узел изнашивается. При ремонте придется полностью заменить шатун и эксцентриковый бочонок.

Еще одна распространенная проблема — сломался боёк. Данную неисправность можно вычислить, если вы заметили, что на вашем перфораторе больше нет удара. Чтобы добраться до бойка, потребуется полная разборка ствола устройства. Делается она следующим образом.

1. Отсоедините ствол от корпуса перфоратора, снимите патрон (см. описание выше). Постучите стволом о стол, чтобы из него вывалился поршень. Возьмите резиновый молоток и выбейте ствол из корпуса.
2. Снимите стопорное кольцо, удерживающее подшипник.
3. Снимите сам подшипник и легким постукиванием по столу извлеките шарики.
4. После извлечения 3-х шариков, можно вытянуть растровую втулку.
5. Также, как и в предыдущем случае, извлеките шарики, находящиеся на втулке, только не перепутайте их с теми, что сняли раньше (эти шарики меньшего диаметра). После извлечения шариков, требуется вставить отвертку во втулку и вытолкнуть боёк.

Читать также: Плавный пуск трансформатора своими руками

В данном случае боёк целый. Но если он сломан, то замените его на новый

Также следует обращать внимание на уплотнительные резинки и на сальники в корпусе ствола. Если они изношены, то подлежат замене

Перфораторы пистолетного типа

Устройство ударного механизма у агрегата пистолетного типа немного отличается от такого же по назначению механизма, установленного в аппарате бочкового типа.

Главное его отличие в том, что поршень приходит в движение не при помощи шатуна, а от качающегося (“пьяного”) подшипника. Поэтому, самая частая поломка данного узла – это износ “пьяного” подшипника, который требуется заменить.

На следующем фото показан разрушенный “пьяный” подшипник, который является причиной того, что перфоратор перестал долбить.

Снимается качающийся подшипник с помощью плоской отвертки, которой нужно подцепить скобу, и извлечь ее. После этого, подшипник легко отделяется от корпуса редуктора.

При замене развалившегося подшипника следует хорошо промыть редуктор, так как именно в его корпусе могут остаться осколки сломанной детали.

После прочистки и установки нового подшипника, следует нанести жирный слой смазки в этот блок.

Также причиной того, что устройство не бьет, может послужить сломанный боек. Чтобы его достать, нужно снять стопорное кольцо, которое видно в отверстии.

Возьмите маленькую отвертку, подцепите ею кольцо, и сместите его вправо (по направлению к шестерне).

Те же действия проделайте и с другой стороны детали. Далее, вставьте отвертку в отверстие детали и продавите снятые внутренние части механизма.

После данного действия легко достанется стопорное кольцо, и корпус, в котором находится сломанный ударный боёк.

Если разобрать данный корпус, то вы увидите “виновника” неисправности, по причине которой перфоратор не долбит.

Как снять патрон с перфоратора

Перед тем, как снять насадку с перфоратора, требуется точно найти его разновидность. После чего проводят разбор инструмента и начинают поменять элементы.

Внимание! Идеальнее всего функцию производить на столе, чтоб не утратить принципиальные детали. Во время разбора элементы выкладывают в той последовательности, в какой снимают — позже будет проще собирать инструмент

Во время разбора элементы выкладывают в той последовательности, в какой снимают — позже будет проще собирать инструмент.

• Удалить резиновый наконечник с торца.
• Отверткой снять 1-ое стопорное кольцо.
• Потянуть пластмассовый кожух муфты вниз.
• Снять 2-ое стопорное кольцо.
• Удалить кожух муфты.
• Извлечь пружины, стопорные пластинки и шарики.

Процесс разбора завершен. Если нужно поменять патрон на перфораторе Bosch, Makita, Decker либо, к примеру, Elitech, пригодится извлечь оставшуюся часть втулки. Заместо нее устанавливается новенькая деталь.

Чтоб осознать, какое устройство у механизма перфоратора, требуется оглядеть хвостовую часть насадки. На ней находится несколько утопленных зон, называющихся пазами. Насадка, которая будет устанавливаться в патроны SDS-plus отличается наличием 4 насечек — 2 закрытые и 2 открытые.

Как разобрать перфоратор деволт

Перфоратор является нужной в быту вещью, которая значительно упрощает работу мастеру. Однако, как и практически все другие механизмы, перфоратор может поломаться. При любом выходе инструмента из строя существует два варианта развития событий: можно приобрести новый или попробовать отремонтировать старый. Первый случай будет оптимальным только тогда, когда стоимость самого устройства невысокая, а ремонт предстоит дорогостоящий. Однако в брендовых моделях целесообразно произвести ремонт. К тому же, можно всегда попробовать сделать его самостоятельно. Никаких особенных навыков не нужно, но есть свои нюансы, о которых лучше узнать заранее.

Понять, что перфоратор нуждается в починке, можно по следующим «симптомам»:

• запах гари;
• снижение производительности устройства;
• нестабильная работа;
• появление необычного и неестественного звукового сопровождения;
• чрезмерная скорость работы.

Особенности ремонта бочкового перфоратора

Ремонт бочкового перфоратора имеет те же принципы, что и простой. Основное отличие в конструкции и количестве элементов.

Замена щёток

1. Снимите нижнюю крышку корпуса и увидите заглушки, которые надо открутить.

2. Щётки имеют пружинки, поэтому после извлечения заглушек пружинки приподнимутся над корпусом, и вы легко сможете вытащить щётки.

Замена щёток у бочкового перфоратора

Ударный механизм и ремонт редуктора

Основное отличие бочкового перфоратора от простого в конструкции редуктора. Некоторые модели имеют ударный механизм с пьяным подшипником.

Бочковой перфоратор с пьяным подшипником

Бочковой перфоратор с пьяным подшипником

Но у большинства перфораторов кривошипно-шатунный ударный механизм.

Бочковой перфоратор с кривошипно-шатунным ударным механизмом

Кривошипно-шатунный ударный механизм у бочкового перфоратора

Все шестерни и подшипники необходимо проверять и смазывать. Изношенные менять. Чтобы разобрать такую конструкцию, нужно раскрутить болты на корпусе. Ствол выбивается из корпуса резиновым молотком. Подшипники снимаются съёмником.

1. После снятия ствола нужно извлечь растровую втулку с бойком. Для этого необязательно разбирать весь корпус.

2. Деревянной колотушкой постучите по рёбрам металлического корпуса редуктора.
3. Сначала выйдет боёк, потом втулка.

Из-за неисправного бойка перфоратор перестаёт бить.

Какие виды патронов для перфораторов бывают

Есть разные виды патронов для перфораторов, каждый вариант имеет некие отличия.

• SDS. Деталь подобного вида появилась сравнимо не так давно, но считается более хорошим вариантом для инструментов подобного вида. Снабжается пятью видами зажимных устройств — обыденные, top, quick, plus, max.
• Зубчато-венцовые главные. Традиционный вариант патрона. Для использования будет нужно особый ключ, помогающий фиксировать рабочую насадку. С его помощью сжимается и разжимается крепежный механизм. Считается очень надежным.
• Быстрозажимные. Отличаются простотой в эксплуатации. Пригодится просто зажать механизм изделия и можно начинать работу.
• Зажимные с одной муфтой. Подобные патроны инсталлируются лишь на моделях перфораторов, где находится автоматическая блокировка рабочего вала. В итоге хвостовик насадки зажимается с помощью ручного вращения специальной гильзы.
• Переходные. Перфоратор часто употребляют с различными насадками, потому нужны особые переходники. Благодаря схожим элементам вероятна эксплуатация инструмента в различных сферах.

Функцию проводят с особенной бдительностью, чтоб не утратить детали

Ремонт своими силами + (Видео)

В большинстве случаев ремонт заключается в замене сломанных и неисправных деталей. Но существуют иные проблемы в работе инструмента:

• Пробой обмотки. Для решения проблемы следует перемотать якорь и статор.
• Износ щеток. В этом случае прибегают к разбору перфоратора и замене изношенных частей.
• Износ пыльника перфоратора. Ремонту он не подлежит, лишь замене.
• Патрон перфоратора. Проблема будет заметна, если его обод начнет постоянно замедлять вращение. Подлежит замене.
• Плохая смазка. Периодически проверяйте уровень масла в лотке. Смазывать следует и некоторые части инструмента: промежуточный вал, шестеренка редуктора.
• Износ подшипников. Подшипники постепенно собирают пыль и грязь во время работы, смазка загустевает, они начинают перегреваться и в результате – выходят из строя. Подлежат замене.

Если поломка серьезная, а опыта ремонта у вас нет, лучший вариант для вас –обращение к опытным мастерам. Не приступайте к ремонту, если не уверены, что сможете самостоятельно выявить причину поломки, и не в состоянии её решить!

Для просмотра онлайн кликните на видео ⤵

Аккумуляторный перфоратор внутри DEWALT DCH253 Подробнее

Перфоратор DeWalt d25133 деволт D25133 вылетает бур, разбор инструмента Подробнее

Перфоратор DeWalt D25134 (деволт d25134) нет удара, как снять переключатель режимов Подробнее

Перфоратор DeWalt D25123 (деволт D25123) вылетает бур, как снять переключатель, быстрая диагностика Подробнее

Перфоратор DeWalt D25133, проблемы стопорного кольца Подробнее

Перфоратор девольт пропал удар. DeWalt Подробнее

Часть 3 Перфораторы Dewalt DCH253M2, D25323k, D25601k Подробнее

БУР перестанет ВЫПАДАТЬ если СДЕЛАТЬ ЭТО Подробнее

Аккумуляторные перфораторы DEWALT DCH133 и DEWALT DCH273. Какой лучше? Подробнее

Перфоратор Dewalt dch 253 замена щеток. Донор шуруповерт DCD 780. Подробнее

Перфоратор DeWolt, 6 лет использования. Разборка и чистка. Подробнее

Перфораторы из Леруа в действии. Обзор на Metabo и Dewalt Подробнее

Как починить перфоратор / 2-24 / Как поменять ударный болт / Пьяный подшипник / Обслужить / Ремонт Подробнее

Как починить перфоратор? Ремонт перфоратора how to repair electric tools Обслуживание и ремонт Подробнее

Перфоратор DeWALT 273 опыт использования Подробнее

Обзор перфораторов (дюпельников) Milwaukee, DeWALT, Makita Подробнее

Перфоратор БОЧКА искрит на щетках, РЕМОНТ РОТОРА/Repair hammer, sparks on the brushes. Подробнее

Сравнение перфораторов DEWALT D 25134 K и Bosch GBH 2-26 DFR Конкурс Подробнее

РоботунОбзор: Перфоратор DeWalt D25133K Подробнее

Как устроен перфоратор изнутри?

Проф мастера советуют всегда иметь в припасе хотя бы один сменный патрон для дрели, чтоб перестраховаться, потому что он может пригодиться в хоть какой момент. Также они рекомендуют использовать для каждого типа строй работ различные сверла.

Существует несколько типов патронов, но, основными из их являются быстрозажимный и главный. 1-ый вариант оптимален для мастеров, которые меняют свёрла по пару раз за рабочий процесс, 2-ой подходит для крупногабаритных деталей. Не каждый новичок в ремонтном деле соображает необходимость наличия нескольких видов патронов, но, они очень важны.

Электрический инструмент имеет различные мощности.

Модели с высочайшим показателем нуждаются в крепком креплении насадок, чтоб они не выпадали во время работы. В этом случае отлично подойдёт деталь SDS-max, которая подразумевает глубокую посадку и предутверждает вылет патрона из перфоратора.

Электроинструменты с наименьшей мощностью созданы для более четких и маленьких строй работ. Для данных моделей фиксация не так принципиальна, главное, чтоб перфоратор мог просверлить маленькое отверстие в подходящем месте. В любом случае нужно изучить устройство дрели изнутри, чтоб лучше осознать как конкретно будет происходить подмена детали.

Современные технологии дозволили существенно упростить устройство многих электронных инструментов. В текущее время патроны крепятся с помощью двухнаправляющих клиньев и двухстопорных шаров.

Некие патроны имеют отличие в количестве направляющих деталей, к примеру, у SDS max их на один больше. Благодаря такому устройству свёрла фиксируются более накрепко и крепко.

Прогресс существенно упростил и крепление детали. Нужно только воткнуть подходящий патрон в отверстие и надавить на него до щелчка. Сверло крепко зафиксировано. Снимается бур просто – необходимо только нажать на одну из крышек и извлечь сверло.

Обычно, многие электрические перфораторы оснащаются дополнительными функциями, которые существенно упрощают процесс строй работ. К примеру, некие имеют электрическую либо щёточную реверсивную систему, возможность регулирования количества оборотов, антивибрационную систему. Многие компании также оснащают перфораторы системой резвой смены свёрла, иммобилайзером, функцией, предотвращающей заклинивание патрона, и особыми индикаторами, которые дают осознать степень износа патрона. Все это содействует более комфортабельной работе с электрическим инвентарем и позволяет ускорить процесс.

Ремонт перфоратора Деволт своими руками

Чтобы выполнить ремонт, прежде всего придется разобрать инструмент, а затем заменить сломанную запчасть на новую. Разбор стоит выполнять по следующему алгоритму:

1. Приступать к работе лучше с верхних узлов. Для начала снимается наконечник из резины, второй уходит шайба, третьей – пружина, а последним – шарик;
2. Второй шаг – выкрутить винты, удерживающие корпус;
3. В следующем действии снимайте накладку на ручку и отсоединяйте провода статора;
4. Извлеките щеткодержатель;
5. Разъедините редуктор и корпус, пока не увидите зазор, далее извлеките переключатель;
6. После всех этих действий поставьте инструмент вертикально на тисках и аккуратно достаньте сломанную деталь.

Обратите внимание: всегда, разбирая перфоратор, не поленитесь почистить его корпус, чтобы он служил вам как можно дольше. А еще, обязательно будьте предельно внимательны, соблюдайте правила техники безопасности

DeWalt – очень популярный производитель дрелей, перфораторов, шуруповёртов. Страной-изготовителем является Америка. DeWalt предлагает самые современные решения в сфере строительных или слесарных работ. Бренд можно легко узнать по характерной жёлто-чёрной расцветке.

Дрели и перфораторы DeWalt отлично справляются с бурением абсолютно любой поверхности начиная от дерева, заканчивая бетоном. С помощью данного прибора вы легко сделаете отверстия разной глубины и радиуса. В данной статье мы рассмотрим несколько устройств, изучив которые вы легко сможете выбрать нужный вариант исходя из своих потребностей.

Механические неисправности перфоратора Bosch

При появлении механических неисправностей в работе инструмента появляется посторонний неприятный звук, усиливается искрение в районе коллектора, появляется запах гари, инструмент излишне греется, его мощность падает в зависимости от длительности работы и воздействия на материал.

Все неисправности рассмотрим на схеме перфоратора Bosch 2-26. Остальные модели, такие как Bosch 2-20, 2-24, отличаются конструкцией промежуточного вала, установкой различных пьяных подшипников.

Развалилась обойма подшипника качения (пьяный подшипник)

При разрушении пьяного подшипника поз.830 вращательное движение промежуточного вала не может преобразовываться в поступательное движение цилиндра в ударном механизме.

READ Зубило Канальное Для Перфоратора Как Воспользоваться

Устраняется путем полной замены подшипника качения.

Механические неисправности перфоратора Bosch

При появлении механических неисправностей в работе инструмента появляется посторонний неприятный звук, усиливается искрение в районе коллектора, появляется запах гари, инструмент излишне греется, его мощность падает в зависимости от длительности работы и воздействия на материал.

Все неисправности рассмотрим на схеме перфоратора Bosch 2-26. Остальные модели, такие как Bosch 2-20, 2-24, отличаются конструкцией промежуточного вала, установкой различных пьяных подшипников.

Развалилась обойма подшипника качения (пьяный подшипник)

При разрушении пьяного подшипника поз.830 вращательное движение промежуточного вала не может преобразовываться в поступательное движение цилиндра в ударном механизме.

READ Как Правильно Пользоваться Перфоратором

Устраняется путем полной замены подшипника качения.
