Как разобрать шуруповерт вихрь да 18л 2к

Продолжаем разбирать аккумулятор шуруповерта Интерскол

Это можно сделать несколькими способами – можно отпаять провода, которые идут к плате.

Также можно просто снять контакты с верхней крышки элементов питания. На фото показано, какую форму имеют изогнутые контакты, так что Вы легко снимите их сами.

Под пластиковой крышкой видим, каким образом соединены элементы питания между собой. Их приварили точечной сваркой. Такое решение применяется практически в любых аккумуляторах другого инструмента. Это надежное и щадящее соединение аккумуляторов. При этом губительный нагрев самих литиевых элементов питания минимален.

Аккуратно отдираем или откусываем кусачками металлическую ленту, чтобы отсоединить банки друг от друга. Со стороны платы их тоже соединили между собой лентой и посадили на клей на картонную прокладку. Это сделано, чтобы ничего не замкнуть на плате. Нужно не забыть ее вернуть на место при обратной сборке аккумулятора.

Новые литий-ионные элементы питания в виду отсутствия аппарата для точечной сварки будем паять хорошо прогретым мощным паяльником очень быстро. Мы же помним, что нагрев уменьшает их срок эксплуатации и вообще взрывоопасен.

Особое внимание обращайте на состояние проводов внутри аккумулятора. Они могут быть надломленные или потертые. Их нужно качественно изолировать или заменить на свежие

Так как я проводил ремонт аккумулятора шуруповерта на выезде в полевых условиях, то пришлось применить гениальное изобретение инженерного ума. Достал изоленту синюю радиотехническую.

При разборке аккумулятора шуруповерта Интерскол ДА-10/10.8 ЭР я был приятно удивлен – в поставили термодатчик для контроля температуры элементов питания. Получается, что при перегреве – схема защиты отключает питание, пока температура не восстановится до нормальной. Правда у хозяина ни разу не получалось его загнать в такой режим. Этот термодатчик аккуратно отдираем, чтобы не сломать – потом разместим его в том же месте на новых банках.

Как разобрать кнопку шуруповерта?

• Избавляться от соединяющего провода не стоит. Демонтируется нижняя часть кнопки.
• Убрать защитную заслонку. Для этого потребуется отвертка. Ей поддевают и убирают, снимают крышку отсека. Если на контактах нагар, его убирают. Часто она вообще сгорает, тогда подвергается полной замене.
• Зафиксировать пружинку, чтобы вытащить включающий механизм. Внутри может быть пыль. Она мешает правильной работе. Все хорошо прочищается.
• Еще одна поломка – транзистор. Контакты зачищаются, дальше прибор собирается. Транзистор подвергается замене, после сбора выполняется проверка на работоспособность.

В зависимости от причины поломки и проводят разбор шуруповерта. Нет необходимости делать лишних процессов, иначе обратно все вернуть не получится.

Бывают неприятные ситуации, когда в самый разгар работ ломается электрический инструмент, например, шуруповерт. Времени идти в мастерскую или в супермаркет, чтобы купить новый нет, значит, остается отремонтировать его самому. Как разобрать шуруповерт для ремонта рассмотрим ниже.

• Как он устроен
• Как разобрать шуруповерт в целом
• Разбираем аккумулятор шуруповерта
• Как разобрать патрон шуруповерта

• Как крепится патрон
• Определяем как производитель закрепил патрон
• Демонтируем патрон

Подробно о том, как разобрать редуктор шуруповерта

Конструкция планетарного редуктора
Принцип работы 2 ступенчатого редуктора
Разборка

В чем принцип действия планетарного редуктора шуруповерта?

Для чего он нужен в шуруповерте?

Планетарный редуктор у дрели, как и у прочих механических устройств предназначен для уменьшения либо увеличения после передачи от вращения крутящегося момента, уменьшения нагрузки на входном валу двигателя и увеличении нагрузки на выходе.

Работает он таким образом:

1. Солнечная шестерня, которая находится в центре планетарного редуктора, приводится в действие вращающимся валом двигателя.
2. От солнечной шестерни приводятся в действие несколько (минимум три) зубчатые шестерни, передаточное число вращения уже изменяется.
3. От шестерён вокруг солнечной шестерни вращение передаётся на корончатую шестерню, которая замыкает механизм и передаёт вращение на выходной вал.
4. Далее возможен повтор операции, если он трёхступенчатый.
5. Итак на выходе мы получаем другую частоту вращения и мощность.

Плюсы в использовании таких редукторов — долговечность инструмента при увеличении его мощности за счёт передаточных шестерён.

Принцип действия планетарного редуктора, это снижение оборотов входящих на редуктор и преобразование их уменьшения в силовую тягу — в общем как и обычного редуктора.

Маленькая шестерня крутит большую из-за этого обороты уменьшаются, но усилие тяговое на валу большой шестерни увеличивается прямо пропорционально уменьшению оборотов.

Только в обычном редукторе маленькая шестерёнка крутит большую сама без посредников, а в планетарке через планетарные шестерни их количество может быть разное 2-3-4-5-6 и более.

То есть маленькая ведущая шестерня не касается к большой ведомой.

Теперь для чего это нужно, а для того, чтоб разгрузить зубья и маленькой и большой шестерни, так как в планетарном редукторе зубьев которые передают нагрузку в разы больше чем в обычном, соответственно и нагрузку они выдержат вместе больше!

Поэтому можно применять для изготовления таких редукторов более дешёвые и лёгкие в обработке материалы, например пластик, и работая в планетарном редукторе они выдержат достаточную нагрузку, прослужив достаточное время не изнашиваясь.

Планетарный редуктор кроме всего прочего, более стабилен и щадящий втулкам и подшибникам, так как в нём нагрузка распределена по всему редуктору, а не так как в обычном с одной контактной стороны.

Вот поэтому и используют такие редукторы в шуруповёртах, чтоб обеспечить хорошую тягу и усилие не громоздкими деталями.

Рейтинг лучших шуруповертов Вихрь

Место	Модель
1.	Аккумуляторная дрель-шуруповерт ВИХРЬ ДА-24Л-2К/Б	Цены	Обзор
2.	Аккумуляторная дрель-шуруповерт ВИХРЬ ДА-14,4Л-2К	Цены	Обзор
3.	Аккумуляторная дрель-шуруповерт ВИХРЬ ДА-12Л-2К old	Цены	Обзор
4.	Аккумуляторная дрель-шуруповерт ВИХРЬ ДА-18Л-2КА	Цены	Обзор
5.	Аккумуляторная дрель-шуруповерт ВИХРЬ ДА-20Л-2К	Цены	Обзор
6.	Аккумуляторная дрель-шуруповерт ВИХРЬ ДА-18Л-2	Цены	Обзор
7.	Аккумуляторная ударная дрель-шуруповерт ВИХРЬ ДА-24Л-2КУ	Цены	Обзор
8.	Аккумуляторная дрель-шуруповерт ВИХРЬ ДА-12-2К	Цены	Обзор
9.	Шуруповерт ВИХРЬ СШ-550/1, 550 Вт	Цены	Обзор
10.	Шуруповерт ВИХРЬ СШ-550/2 new, 550 Вт	Цены	Обзор

Особенности

Как и многие другие торговые марки, компания «Вихрь» имеет широкий линейный ряд шуруповертов. Это может запутать покупателя, хотя более продвинутый обыватель сразу постарается выбрать то или иное изделие из списка востребованных моделей.

Модели шуруповертов российского производителя выделяются эргономикой дизайна. Также они отличаются прекрасными техническими характеристиками, имеют довольно надежный мотор и редуктор. Их основной функцией является сверление материалов разной плотности и состава, а также работа с саморезами и шурупами в процессе монтажа при строительных работах. Удобство моделей обуславливается прорезиненным корпусом, который охватывает не только часть рукояти, но и тыльную сторону, и бока.

Задачи

Нужно учитывать задачи, с которыми должно справляться устройство. Например, шуруповерт можно покупать только для шурупов или же для вкручивания и раскручивания саморезов, болтов, винтов. Стоит задуматься, должно ли устройство затягивать дюбеля и анкера. Кроме того, возможно, прибор будет использоваться для нарезки резьбы на деталях из металла и иных материалов.

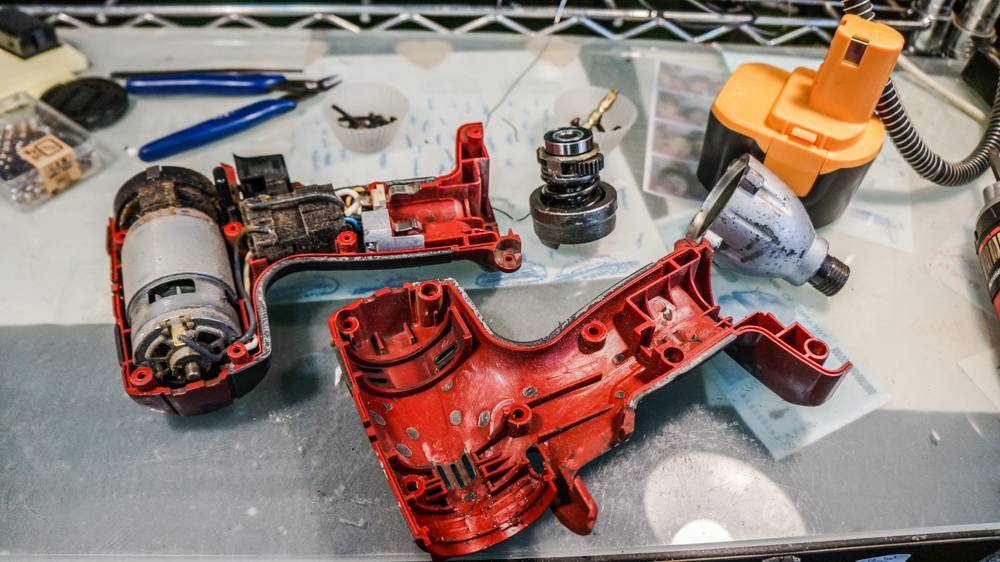

Разборка шуруповёрта

Чаще всего, чтобы найти неисправность и отремонтировать устройство, потребуется его разобрать. Так как все устройства внешне похожи, напоминая собой форму пистолета, их разборку можно представить в виде рекомендаций, данных по ремонту шуруповёрта Интерскол:

1. В первую очередь отсоединяется блок аккумуляторной батареи. Для этого потребуется надавить на защёлку и отстегнуть модуль.
2. По периметру устройства выкручиваются все винты с использованием крестовой отвёртки.
3. После откручивания шурупов две половинки корпуса разъединяются, при этом придерживаются детали конструкции, установленные в пазы.
4. Аккуратно отсоединяются переключатель скоростей, кнопка пуск и механизм реверса.
5. Из снятой половины извлекается редуктор. Чтобы его снять, понадобится провернуть редуктор в посадочном месте.

Сборка происходит в обратном порядке. При этом необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.

Чтобы провести смазку механических частей или восстановить редуктор, часто последний приходится разбирать. Для этого вначале снимается защитная пластина, после чего по кругу выкручиваются шурупы, и снимается верхняя крышка. В качестве смазки используют вязкие материалы, например, Литол

Важно отметить, что серьёзный ремонт редуктора шуруповёрта своими руками провести практически невозможно, так как отдельно шестерёнки производителями не выпускаются. Поэтому при его повреждении придётся совершить замену всего блока

Следующим элементом, который приходится разбирать, является патрон. Он представляет собой быстрозажимную конструкцию, которая закрепляется c помощью резьбового соединения, винтом, или конусом Морзе. При первом способе потребуется с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Патрон откручивается вращением ключа.

При втором виде соединения с помощью отвёртки против часовой стрелки выкручивается винт, находящийся в середине губок патрона. Далее, установив и зажав в губках ключ г-образной формы, резким движением ключ необходимо повернуть против часовой стрелки. Извлечение крепления с применением конуса Морзе происходит аккуратными ударами в торец патрона.

Принцип работы двухступенчатого редуктора шуруповерта

• Солнечная шестерня мотора вращает сателлиты. Вращение происходит по круговой траектории кольцевой шестерни. Отсюда становится понятно, что водило вращается медленнее, чем сам мотор.
• Далее первое водило отдает крутящий момент на вторую троицу сателлитов. Передача происходит через солнечную шестерню. Вторая троица тоже вращается по круговой траектории, как результат – второе водило получает ещё меньше оборотов. Оно соединяется с основным валом патрона.

Это схема двухступенчатого редуктора. Устройство редуктора шуруповерта одинаково, отличается лишь количество сателлитов. К примеру, для 3-ступенчатого редуктора добавляется ещё один механизм.

Как отремонтировать редуктор шуруповерта

Редуктор инструмента состоит из корпуса, в котором находятся его рабочие элементы. Например:

В зависимости от производителя и модели устройства, его внутренние элементы могут быть выполнены из металла или пластика. Первый вариант обеспечивает длительных срок их эксплуатации и надежность инструмента.

Разобрать редуктор

Корпус бытовых моделей шуруповерта выполнен из пластика, а профессиональных – из легированной стали. После демонтажа металлической пластины получаем доступ до внутренней части редуктора: зубья и венец переключения передач. Если венец не имеет дефектов, его достаточно очистить от грязи и смазать.

Теперь пора приступать к осмотру наружного венца, внутренняя часть которого по периметру оснащена зубьями. От их состояния зависит эффективность работы редуктора. Если зубья стерты, заменить их на новые не представляется возможным. Но выход из ситуации есть.

Просверлить отверстия в корпусе редуктора

Для начала нужно взять самое маленькое по диаметру сверло и высверлить им 4 отверстия в корпусе редуктора

Важно обратить внимание на то, что отверстия должны быть расположены в самом центре расположения зуба

Вкрутить болты вместо новых зубьев

На место стертых зубьев можно установить болты, подходящие по диаметру. Каждый болт аккуратно вкручивается в заранее просверленное в корпусе отверстие.

Использовать бормашинку

Головки установленных болтов не имеют необходимой геометрической формы. Дабы исправить ситуацию можно использовать бормашинку. С ее помощью аккуратно подравниваем головки и ножки болтов, придавая им необходимую форму.

При работе с бормашинкой важно выполнять короткие и плавные движения. В противном случае не исключена возможность перегрева пластикового корпуса редуктора, что приведет к его расплавлению

Собрать редуктор

Перед тем как приступать к сборке редуктора специалисты рекомендуют проверить правильность монтажа новых зубьев. Для этого взять натфиль и очистить им поверхность каждого стертого зуба редуктора. Если этого не сделать, венец может сесть в паз корпуса не плотно или будет прокручиваться.

Затем в корпус вставляется металлический венец. Если он не прокручивается и сидит плотно, значить все операции были выполнены правильно и можно продолжать собирать редуктор. При этом не стоит забывать об обязательной смазке всех рабочих элементов редуктора.

https://youtube.com/watch?v=Jr_xq9ZvvdE

Особенности снятия у шуруповертов разных марок

Часто компания Makita для бытовых моделей с небольшой мощностью делает пластиковые патроны. При работе с такой конструкцией нужно быть особенно аккуратным, чтобы не повредить корпус. Если снимать кулачковый патрон, то вначале кулачки понадобится разжать.

Говоря у Makita, ее инструменты оборудуются автоматической блокировкой. Патроны – одномуфтовые.

Модели компании Bosch по строению аналогичны. Большинство марок используют схожие принципы строения. Единственное отличие – у шуруповертов Bosch в патроне есть автолот.

Милуоки – добротные инструменты с резьбовой конструкцией и дополнительной фиксацией винта. Его нужно сначала выкрутить, потом выбить. Производитель не рекомендует самостоятельно менять патрон, а советует обратиться в сервисный центр. Вначале проделывается стандартная процедура разбора. Иногда если обычный вариант не помогает, инструмент приходится полностью разбирать, доставая редуктор со шпинделем.

Производители Зубр и Хитачи, Метабо, Деволт очень похожи друг на друга. Если требуется демонтировать патрон для замены или профилактической отчистки, то нужно скрутить его с вала. Работать с шуруповертами этих производителей не сложно: винт выкручивается стандартным методом (по часовой стрелке), а затем вытаскивается корпус, без дополнительных усилий.

Каждый владелец должен следить за надлежащим состоянием инструмента. Все элементы патрона тщательно смазываются – так он прослужит дольше и его будет легче разобрать для замены.

Устройство шуруповерта

Какие неисправности можно устранить в домашних условиях? Как распознать эти неполадки? Для ответа на этот вопрос нужно хотя бы вкратце познакомиться с внутренним устройством этого инструмента. Основная выступающая часть – это кнопка включения. Она предназначена для включения прибора и для регулировки скорости и направления вращения рабочего органа – патрона.

На рис. 1 цифрой «1» обозначен непосредственно выключатель, цифрой «2» – устройство реверса. Регулирование оборотов происходит с помощью электронного устройства на базе транзистора («3»). От силы нажатия на кнопку включения зависит скорость вращения патрона. Реверс включается путем смены на клеммах полярности электрического тока. В шуруповерте обычно применяются однофазные двигатели коллекторного типа, работающие от постоянного тока (на изображении двигатель обозначен цифрой «4»). Двигатель состоит из корпуса, магнитов, якоря и щеток.

Рисунок 1. Устройство шуруповерта.

Вращение с двигателя передается на редуктор (цифра «5»). Он преобразует большие обороты двигателя в более низкие на валу, на котором крепится патрон с рабочими битами. Редуктор может применяться классический, как на всем известной дрели, и планетарный. Классический редуктор практически не применяется в последние годы, поэтому останавливаться на нем нет смысла. В состав планетарного механизма редуктора входит:

• кольцевая шестерня;
• солнечная шестерня, закрепленная прямо на валу двигателя;
• сателлиты;
• 2-3 водила.

Далее идет регулятор усилия, имеющий чаще всего 16 позиций. Каждая из них обеспечивает определенное усилие на шуруп или на саморез, чтобы не повредить материал, который ими крепится.

И последним элементом в этой череде узлов и деталей является патрон.

При возникновении любой неисправности инструмента необходимо разобрать шуруповерт. Сделать это можно в сервисной мастерской, но большинство неполадок можно устранить дома.

Принцип работы и основные узлы

Перед тем, как разобрать шуруповерт любой марки, будь то, Bosch (Бош PSR 1200), Dewalt (Деволт), Interskol (Интерскол), Вихрь, Зубр, Союз или Штурм (Sturm), стоит поближе ознакомиться с его основными узлами и принципом работы. Инструменты, к примеру, Makita (Макита), бывают аккумуляторные и сетевые. Но принцип действия, касающийся передачи вращательного момента, одинаков.

К основным деталям шуруповерта относятся:

• двигатель;
• электронный блок управления;
• кнопка пуска;
• редуктор;
• регулятор оборотов с режимом реверса;
• зажимной патрон.

Корпус прочный, на нем надежно закреплена каждая деталь. Тут же расположен:

• разъем для подключения аккумуляторной батареи;
• кнопка управления;
• прорезиненная рукоятка.

Устройство шуруповерта

Источник питания для шуруповертов — аккумуляторная батарея с разной мощностью, например, 9.6, 10.8, 12, 14.4 или 18 Вольт. У сетевых инструментов, работающих от 220 В, аккумулятор отсутствует.

Мотор через специальный редуктор вращает шпиндель, на котором расположен патрон. В него вставляют разные насадки. Регулировка крутящего момента осуществляется с помощью муфты.

Электронная система управления обеспечивает запуск и работу инструмента. Для этого она оборудована кнопкой пуска и переключателем обратного хода. В системе имеется регулятор оборотов. Он приводит в соответствие частоту движения вала мотора с усилием на кнопку включения. Для управления реверса есть отдельный рычажок. Двигатель не сможет работать без энергии. Перед тем как начать работу следует убедиться, что АКБ заряжены.

Крепление патрона осуществляется к разъему выходного вала редуктора, который оснащен 3-мя прижимными кулачками. Они надежно удерживают деталь.

Неисправности двигателя реверса и регулятора оборотов

Если шуруповерт не подает признаков жизни, то неисправность может скрываться в самом двигателе. Чаще всего в двигателе стираются щетки, через которые подается напряжение на якорь. Если графитовые щетки стираются больше 40% от их длины, то их нужно заменить. О том, что подходит время замены графитовых щеток, говорит искрение внутри корпуса инструмента. Щетки не подлежат ремонту, поэтому надо покупать аналогичного вида и размера детали.

Если выясняется, что щетки в порядке, а инструмент все равно не работает, то причина скрывается в самом электродвигателе. Для его проверки нужно померить сопротивление обмотки якоря. Если показания мультиметра стремятся к нулю или имеют низкое значение, то уместен обрыв обмотки. Для восстановления работоспособности устройства понадобится купить новый электродвигатель.

Это интересно! Если произошел обрыв обмотки якоря, то эту деталь можно заменить или перемотать. Однако найти якорь под китайские электроинструменты трудно, и намного проще купить новый электромотор.

При отсутствии реверса нужно провести проверку данного механизма. Для этого следует выполнить такие действия:

1. Взять мультиметр, и подключить один щуп к входному контакту кнопки, а второй к контакту электродвигателя
2. Переключается рукоятка реверса
3. Прибор фиксирует показания, и если на дисплее отображается какая-либо величина, то деталь исправна. Если прибор будет «молчать», то нужно произвести замену детали

Если не работает опция реверса, то можно даже не проверять исправность устройства мультиметром. Разберите прибор, и проверьте качество соединения контактов. Если провода не оторвались, значит нужно менять сам переключатель.

При неисправности регулятора оборотов следует выполнить замену регулятора скорости вращения (полевой транзистор). Эта деталь подключается к кнопке «пуск», поэтому заменить ее не составляет большого труда.

С ремонтом электрической части ничего сложного нет, нужно только соблюдать четкую последовательность действий для выявления причины неисправности и ее устранения.

Как отремонтировать?

Перед тем как разобрать шуруповерт, стоит примерно прикинуть, в чем проблема. После убирается корпус, основные узлы разъединяются. Не стоит нарушать правильность действий:

• Убирается батарея.
• Выкручиваются винты, фиксирующие корпус. В нем их много, поэтому внимательно убирается каждый шуруп, чтобы не сломать корпус.
• Отсоединяют верх. Следует извлечь весь внутренний набор.
• Демонтируют кнопку. Это самое сложное, потому что она фиксируется к основной двигательной системе проводами. Их нельзя рвать и ломать.
• Извлекают переключатель скоростей.
• Демонтируют редуктор, двигатель, муфту, патрон. Чаще всего приходится откручивать фиксирующие винты, нельзя пропускать ни один.

Таким образом разбирается шуруповерт «Вихрь» и другие. Разница между системами незначительная – инструкция подходит под каждую модель. После этого начинается ремонт.

Разбираем аккумулятор шуруповерта

Почти 2/3 стоимости шуруповерта приходится на аккумулятор. Поэтому многие ремонту предпочитают покупку нового инструмента. Но бывает так, что человек привык работать именно этим шуруповертом и менять его не хочет. Тогда предстоит разборка аккумуляторного блока. Сделать ее несложно:

• если корпус разборный, то просто откручиваем крепеж;
• в случае безразборного корпуса, удаляем склеивающий слой, раздвигаем сопрягаемые поверхности при помощи самореза;
• отделяем аккумуляторные банки. Разборка аккумулятора шуруповерта выполнена.

Вот в этом видео показан еще один способ разборки:

Последовательность

Ремонт выполняется строго по инструкции, любые отклонения приводят к новой поломке:

• Патрон следует разобрать.
• Демонтируется конусная гайка (она двуполая).
• Следует снять зажимные кулачки, выкрутив их.
• Просмотреть резьбу на крепежах. При поломке детали меняют.
• Патрон собирается. Нужно запоминать последовательность раскручивания, чтобы при восстановлении не ошибиться.

Когда резьба на кулачке или гайке разрушается, то приобрести деталь сложно. Единственный выход – снять с другого инструмента. Часто когда патрон ломается, его полностью меняют. У шуруповерта «Вихрь» процедура разбора идентична. Выбирая новую деталь, старая должна быть в наличии для примера.

Устранение механических поломок

К механическим поломкам шуруповерта можно отнести неисправности трещотки, редуктора и патрона аппарата.

Ремонт трещотки

Если не работает трещотка на шуруповерте, то потребуется отсоединить ее от редуктора для поиска неисправностей. Иногда в муфте установлены специальные штоки, которыми регулируется усилие, а в некоторых аппаратах вместо штоков установлены по 2 шарика в каждом отверстии. Прижимаются они пружиной, которая при закручивании регулировочного кольца давит на шарики.

В большинстве случаев ремонт трещотки шуруповерта заключается в очистке ее составляющих от загрязнений и в нанесении новой смазки.

Ремонт редуктора шуруповерта

Если в редукторе слышны несвойственные ему шумы, или вращение шпинделя происходит рывками, с проскальзыванием, то виной тому могут быть вышедшие из строя шестерни механизма, сточенные зубцы на его корпусе.

На следующем фото можно увидеть устройство редуктора.

Причиной того, что при работающем двигателе не вращается шпиндель, может быть износ пластиковых зубьев внутри корпуса редуктора.

Чтобы восстановить работоспособность механизма, необходимо разобрать редуктор (процесс разборки лучше фотографировать) и на место износившихся зубьев вкрутить небольшой болтик, сточенный до необходимых размеров. Место, куда вы будете устанавливать болт, необходимо накернить. Оно должно находиться строго напротив пластикового зуба, расположенного на внутренней стороне корпуса.

Сделайте такую разметку и на обратной стороне корпуса, напротив первой.

Далее, просверлите в размеченных местах отверстия.

Закрутите в эти отверстия болтики необходимой длины, предварительно сточив так, чтобы они находились на одном уровне с другими пластиковыми зубьями. После подгонки болтов можно собрать редуктор с нанесением на шестерни необходимого количества смазки. На этом ремонт редуктора шуруповерта можно считать законченным.

Ремонт быстрозажимного патрона

Чтобы приступить к ремонту данного узла, необходимо сначала снять патрон с шуруповерта. Для этого полная разборка шуруповерта не потребуется. Как открутить быстрозажимной патрон, описывалось выше.

К частым неисправностям патрона можно отнести неполный выход одного из кулачков, как показано на следующем фото.

Причиной неисправности может быть сработанная резьба на гайке, зажимающей кулачки, либо сработанные зубья на самих кулачках. Чтобы убедиться в этом, потребуется разобрать патрон.

Разборка и ремонт патрона шуруповерта делается следующим образом.

1. Необходимо стукнуть молотком по выступающей в его центре части. Чтобы не деформировать данную деталь, можно проложить небольшую деревяшку.

2. Отделения верхней части будет недостаточно, и потребуется дальнейшая разборка патрона. Для этого необходимо слегка зажать в кулачки болт и ударить по нему молотком.
3. Когда внутренняя часть патрона вывалится, разбор его считается законченным. Вы увидите гайку, состоящую из 2-х половинок. Чаще всего неисправности в патроне возникают из-за этой детали. Резьба на ней изнашивается и кулачки при закручивании проскальзывают. Поэтому происходит неправильная центровка последних.

Также резьба может быть сработана и на кулачках, которые, как и гайку, необходимо заменить. Но если вы не найдете необходимые детали, чтобы их поменять, то потребуется полная замена патрона. При сборке патрона кулачки необходимо установить на одном уровне, в сжатом состоянии, после чего одевается гайка, состоящая из 2-х половинок, а уже после этого вся конструкция помещается в корпус. Когда неисправность будет устранена, можно собрать шуруповерт.

Как разобрать шуруповерт для ремонта

Для того чтобы разобрать устройство, проделайте следующие шаги:

• отсоедините аккумуляторный блок от корпуса аппарата;
• открутите весь крепеж, удерживающий 2 половинки устройства вместе;

• снимите верхнюю часть корпуса;
• выньте все содержимое из корпуса аппарата;

• аккуратно отсоедините кнопку пуска от корпуса, не повредив провода, связывающие ее с двигателем;
• извлеките переключатель скоростей;
• разъедините двигатель, редуктор, муфту и патрон, открутив 4 винта;

Чтобы открутить патрон, потребуется выкрутить винт, который можно увидеть внутри механизма при разжатых кулачках. Откручивать винт следует по часовой стрелке, поскольку на нем левая резьба. После этого, патрон необходимо открутить от вала редуктора, поворачивая его влево (правая резьба).

Ремонт своими руками

В условиях домашней мастерской отремонтировать редуктор не так то и сложно. Ремонт сводится к разбору узла на отдельные детали, проверку целостности их конструкции, продувку и смазку, с последующей обратной сборкой. Процесс подразделяют на следующие стадии:

1. Отделение редуктора от двигателя и извлечение (обычно вместе с патроном) из кожуха шуруповерта.
2. Раскручивание корпуса и извлечение фиксирующей шайбы.
3. Последовательное снятие сателлитных шестерней и передаточных пластин (2 или 3-х, в зависимости от конструкции).
4. Извлечение кольцевой шестерни и проверка шариков-подшипников (они могут кататься по всему уплотнению, но не должны выкатываться за его пределы).

После извлечения всех деталей их необходимо прочистить от «старой смазки», протереть насухо и убедиться, что они не повреждены.

Затем мастера рекомендуют сложить их в обратном порядке «на сухо» и убедиться, что при вращении сателлитов также вращается и шпиндель патрона. Если вращение осуществляется без прокручиваний, то его можно собрать обратно.

Сначала в углубления в корпусе укладывают подшипники, на которые устанавливают кольцевую шестерню. Затем, по одной, ставят передаточные пластины, с установленными на них сателлитами и укладывают поверх фиксирующую шайбу.

Если батарея и зарядный блок исправны — но шуруповерт не работает

Если выяснилось, что зарядный блок и аккумулятор инструмента работают, то искать причину неисправности электрической части следует немного глубже. Для этого надо разобрать шуруповерт. Дальнейшие действия по выявлению поломок и их устранению следующие:

1. Измерить наличие напряжения, поступающего от аккумулятора к клеммам кнопки «Пуск». Если напряжение есть, значит, питание на кнопку поступает. Если напряжение отсутствует, значит, поврежден провод или нарушен контакт. Следуем по цепочке далее, чтобы отыскать неисправность
2. Проверьте пусковую кнопку. Для начала требуется снять батарею с инструмента — это нужно, чтобы проверить исправность кнопки. После извлечения батареи, следует закоротить контакты (соединить провода, которые идут от батареи к входным клеммам кнопки). К выходным контактам кнопки нужно подключить щупы мультиметра, и выставить прибор в режим измерения сопротивления. Чтобы измерить величину сопротивления, нужно нажать на кнопку инструмента. Если кнопка исправна, то показания прибора будут стремиться к нулевому значению. При ее неисправности показания прибора будут стремиться к бесконечности (обрыв)

Кнопку можно заменить или отремонтировать. Если деталь разборная, то можно разобрать ее, и почистить контакты. Очень часто причиной неисправности кнопок является подгорание контактов. Если их почистить при помощи наждачной бумаги, то устройство будет работать в прежнем режиме. Если кнопка неразборная или ее контакты сильно выгорели, то понадобится купить новую деталь. Ее цена не высокая, поэтому каждый может позволить купить ее, чтобы избежать ремонта.

Это интересно! Кнопка состоит не только из контактов, но и мелких пружинок, которые при малейшем неверном движении могут вылететь. Чтобы этого не произошло, нужно разбирать кнопку аккуратно и не спеша.
